K10+扩展板制作语音控制的四足桌面宠物小狗（MIND+图形化和Arduino IDE代码） 简单

头像 rzyzzxw 2025.09.09 30 0

9.9



【目标任务】



在社区看到有老师做过四个舵机的宠物小狗，在B站一看，更多，就想着，啥时候自己也做一个出来玩玩，加上语音互动，很是好玩。虽然一直没有动手，却是在默默积累着力量。



当商城里出了行空板K10多功能扩展板，它支持四电机，所以做了小智MCP自然语言控制 K10 行空板麦轮小车- Makelog(造物记)，它还支持6舵机，这不就可以试试做宠物小狗了么。



然而我的水平却是很菜，没法子一下子搞得很高端，只有从简单入手，慢慢来。

所以在这个帖子中，将记录我的制作过程，它会很low。

我是边做边记的，记下小狗的成长过程，请大家多多指导。

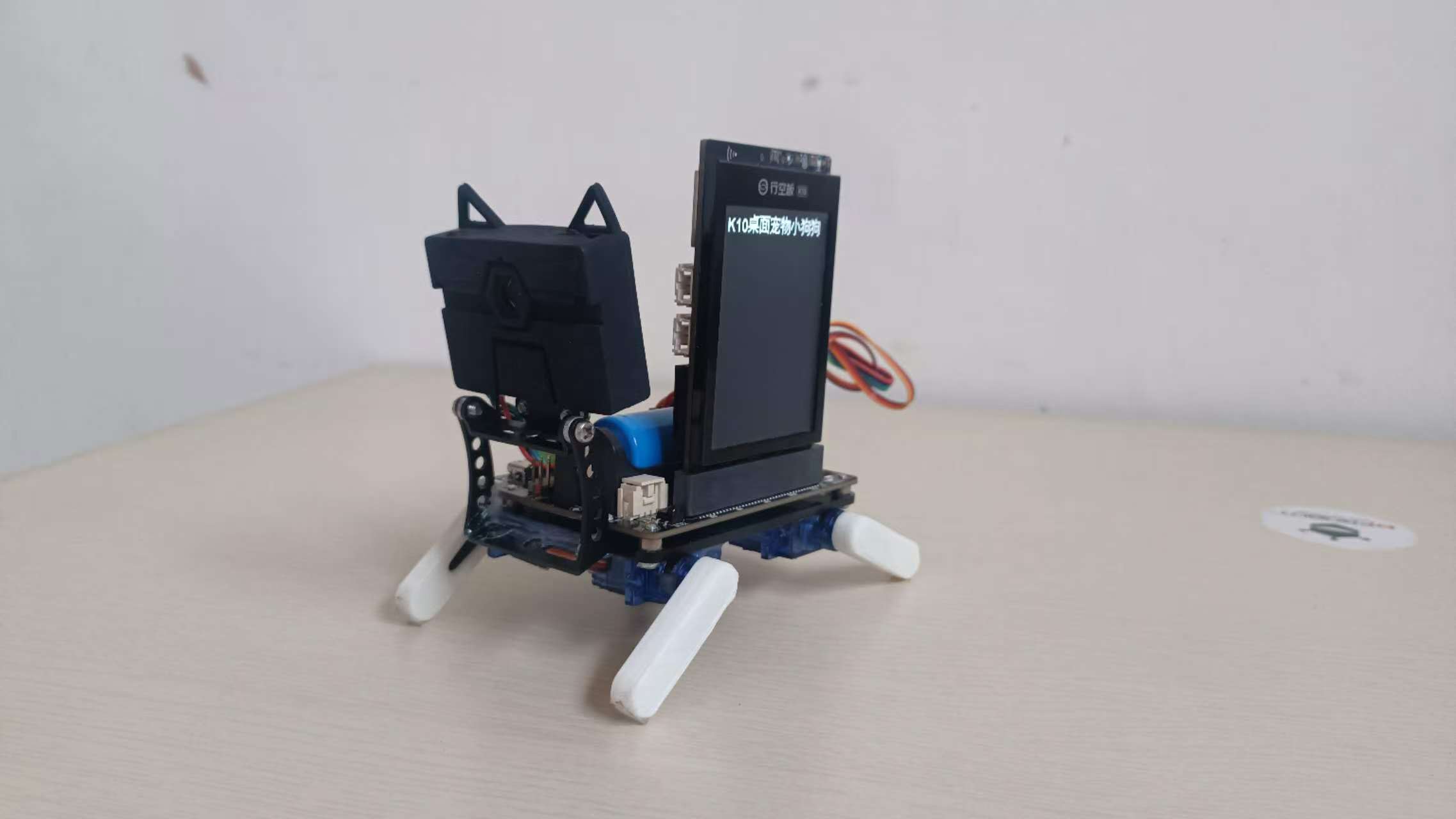

装上K10后：


任务分两部分：

视频1，展示K10离线语音识别控制宠物小狗，唤醒词是你好小新。


视频2，展示K10小智MCP自然语音控制宠物小狗，唤醒词是你好小智。




请看演示：





材料清单

  • 行空板K10 X1 链接
  • 行空板多功能K10扩展板 X1 链接
  • 1860锂电池 X1
  • MG90金属舵机 X4 链接

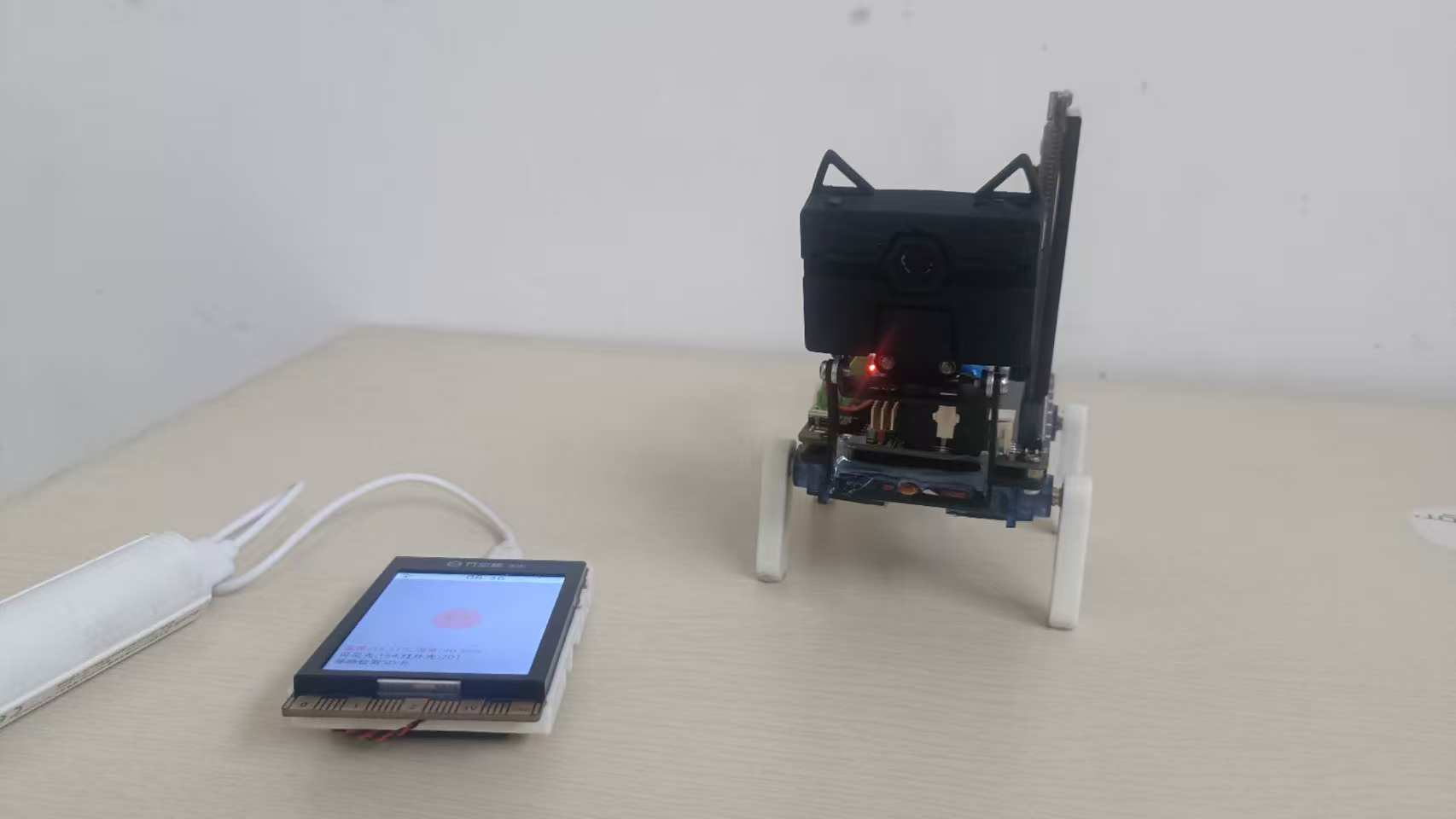

  • K10小智AI X1

步骤1 从MIND+图形化开始

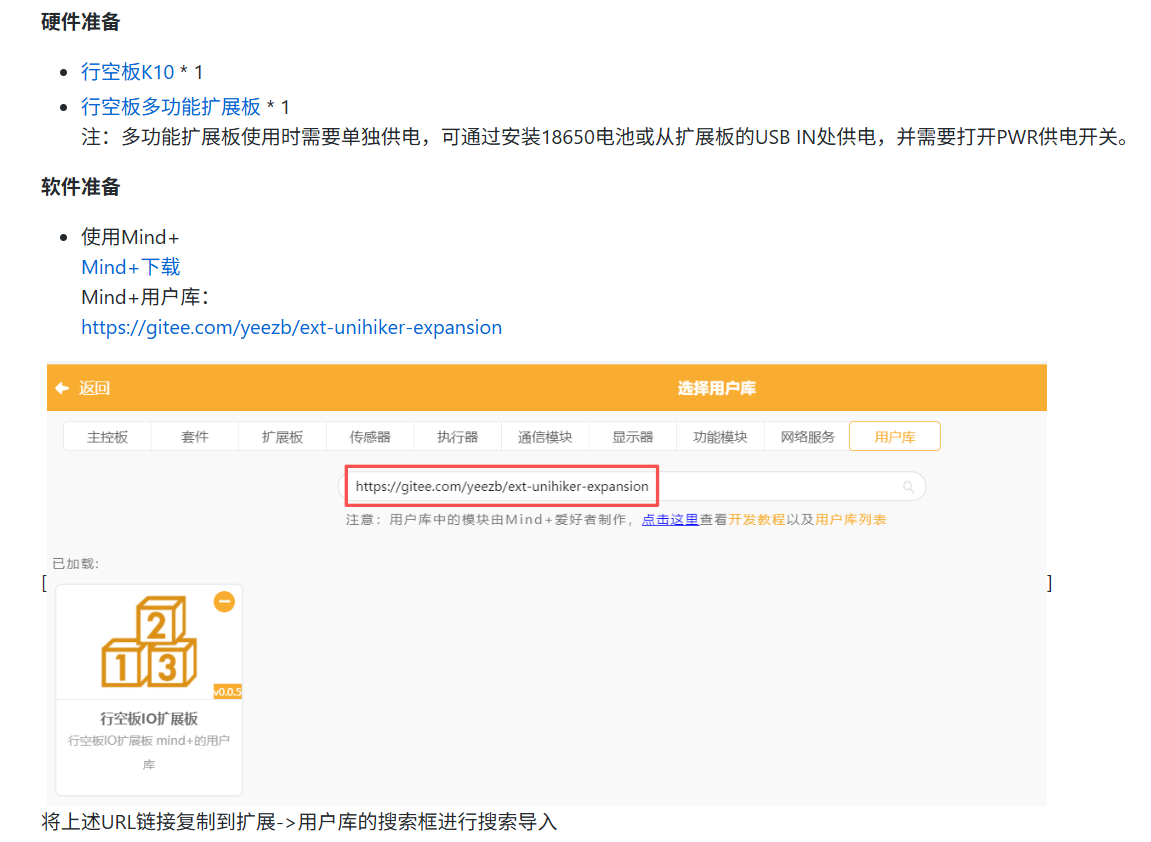

1、Mind+，选择K10，导入扩展板库：

Mind+用户库：
https://gitee.com/yeezb/ext-unihiker-expansion

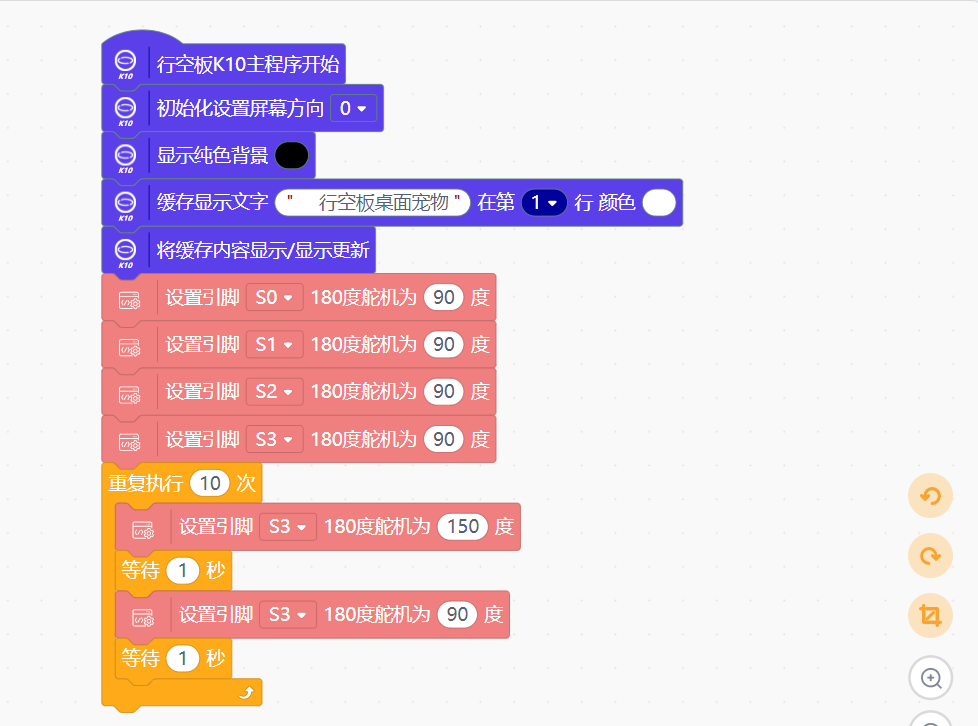

2、编写简单程序，检测4个舵机的摆动方式。

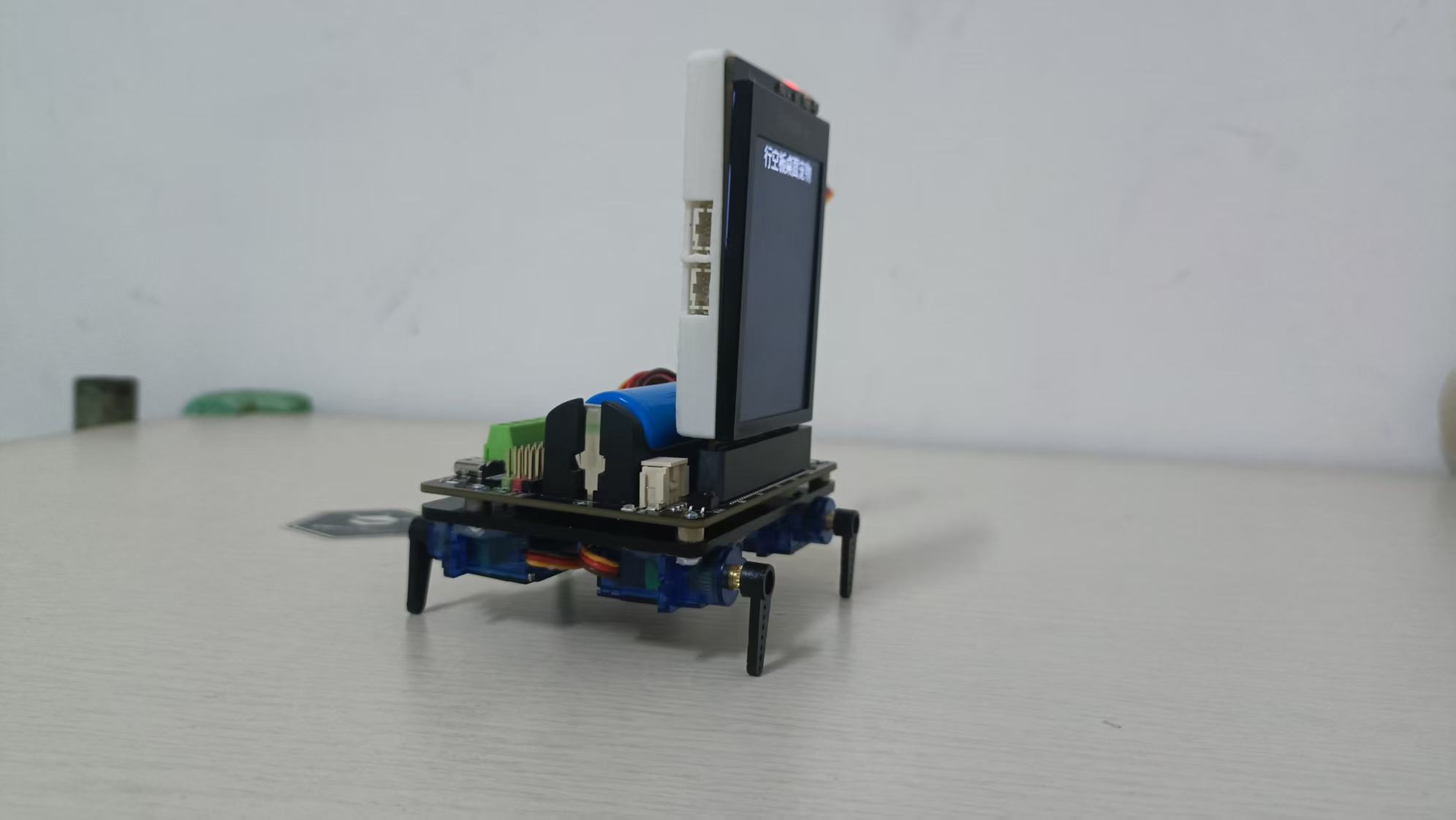

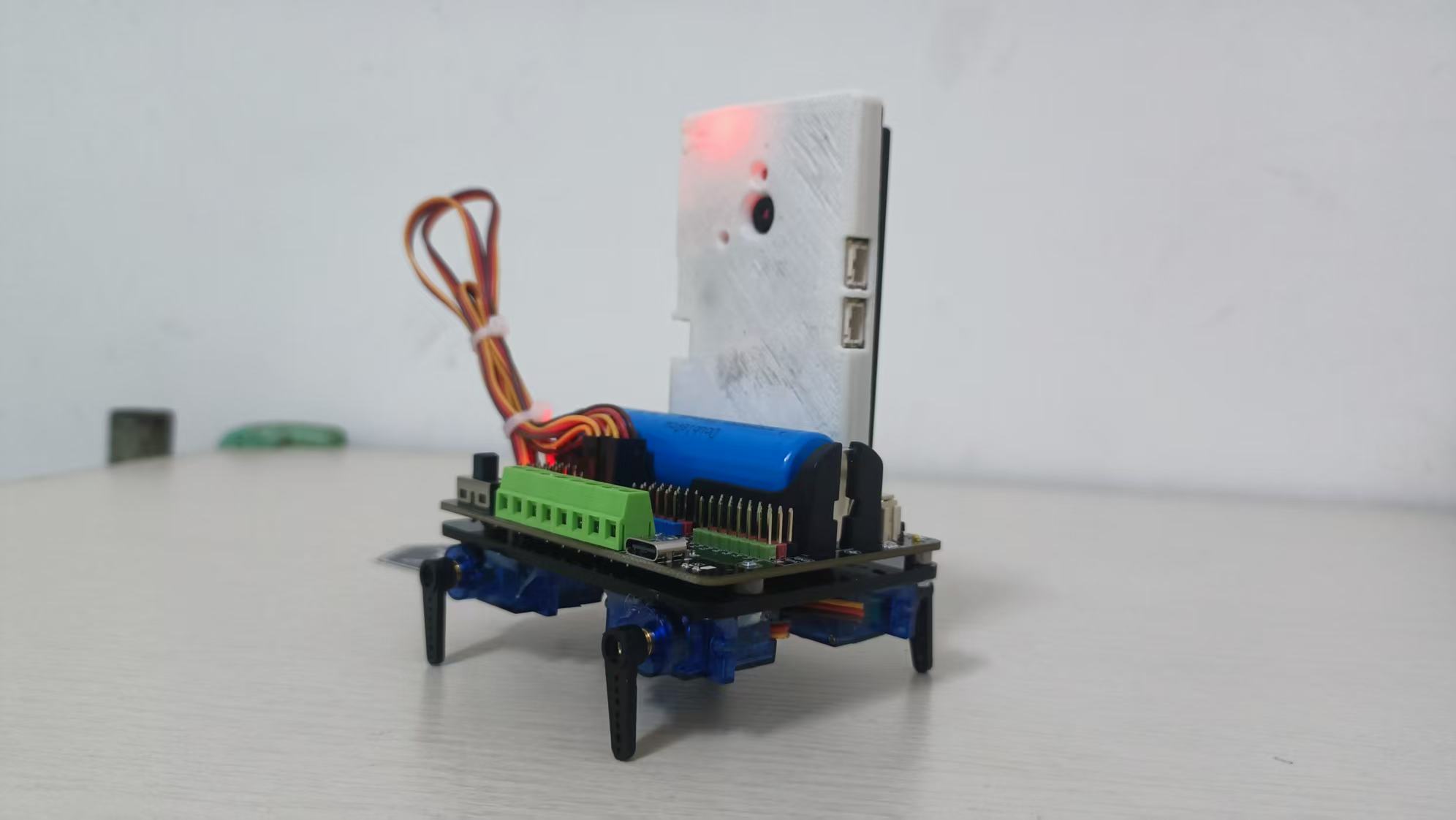

它还是一个宝宝啊，没有任何的修饰。

它还没有头啊，扎的线束当做尾巴，屏幕也不是脸。突然想到二哈可以当头啊（手动狗头）。

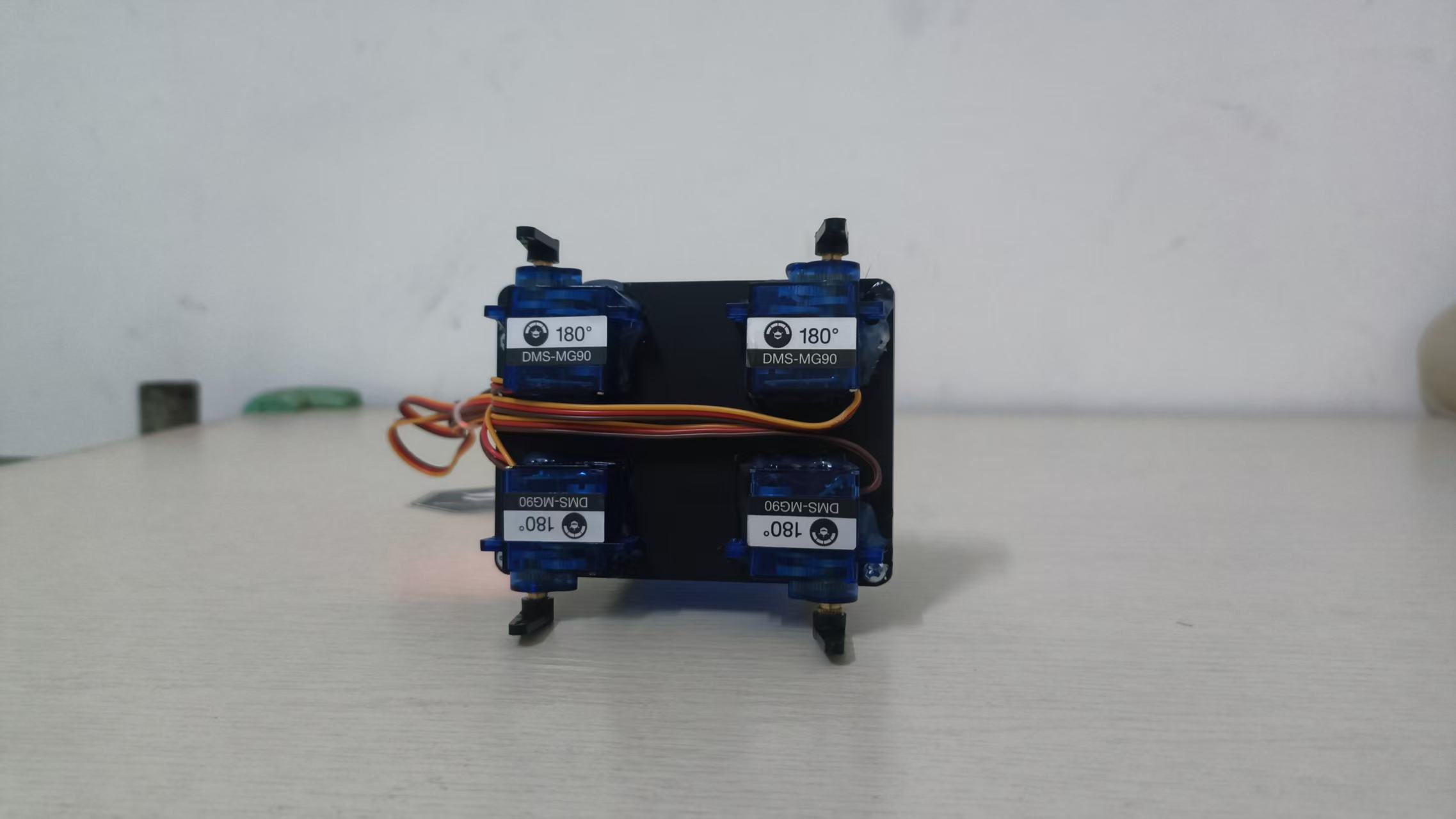

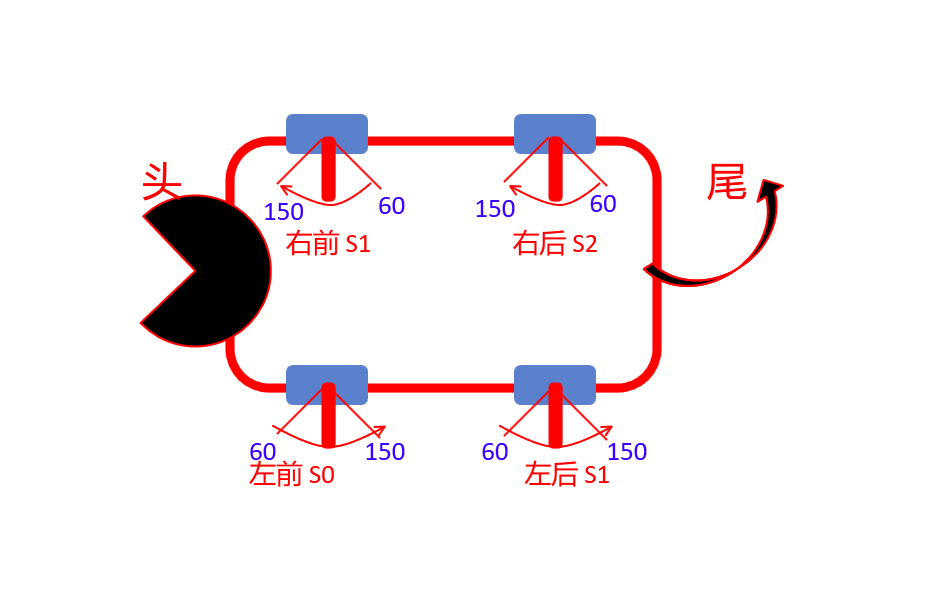

舵机是胶枪粘上去的，分别左前--S0，左后--S1，右前--S2，右后--S3。


记录下四个舵机的摆动方式，以线束尾巴为后，左侧舵机大角度向后摆，右侧舵机大角度向前摆。


然后开始定义基本动作并上传测试：（以下角度为初步测试角度，而后面的经验证明要先装上长腿再测试）

每写一个动作都要充分测试。

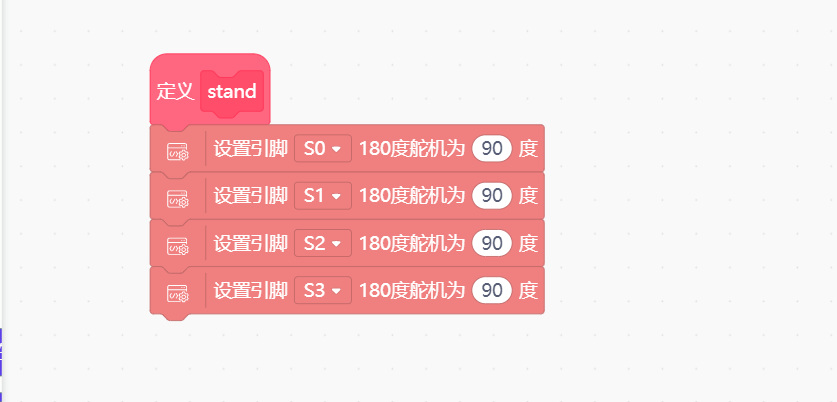

站立 - 所有腿回到中立位：

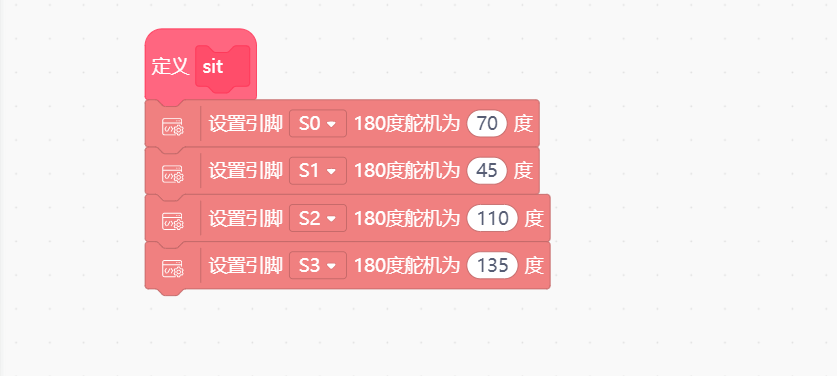

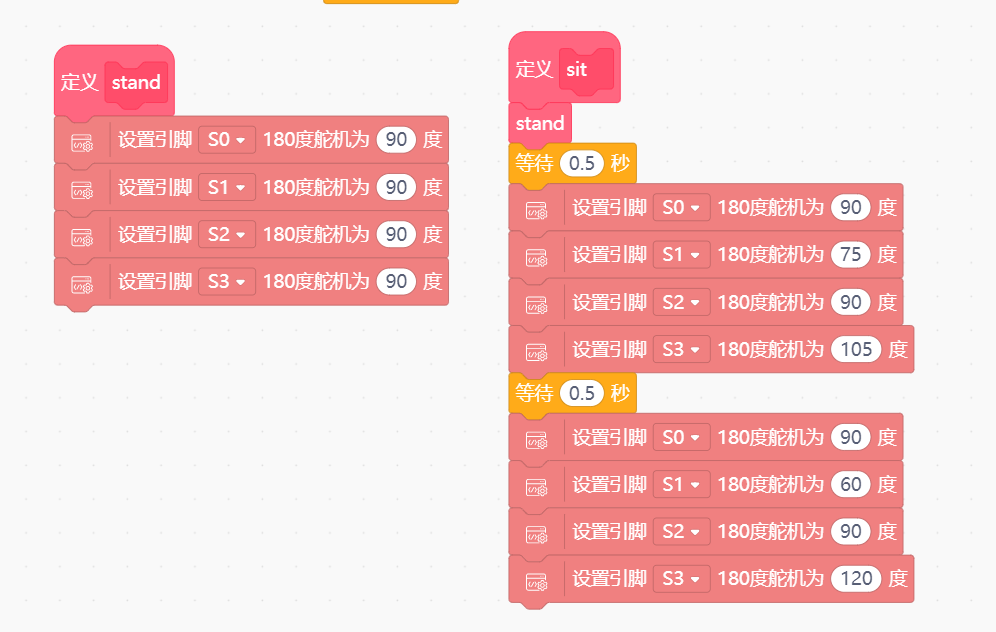

坐下 - 后腿弯曲，前腿稍收：（左右舵机相同动作计算方法，左前+右前=180，左后+右后=180）

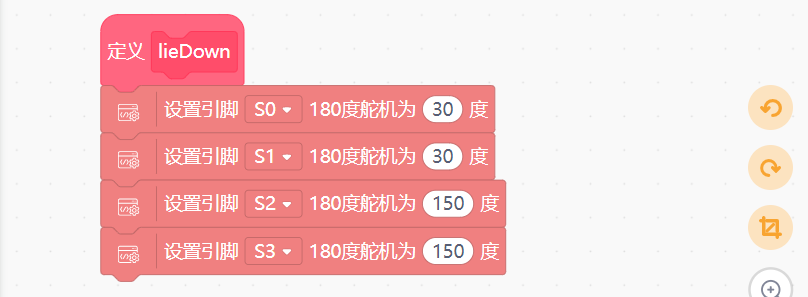

趴下 - 身体更贴近地面：

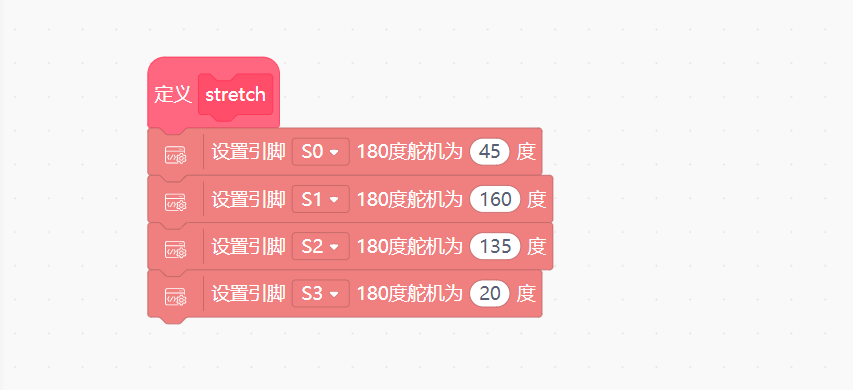

伸懒腰 - 前后腿伸展：

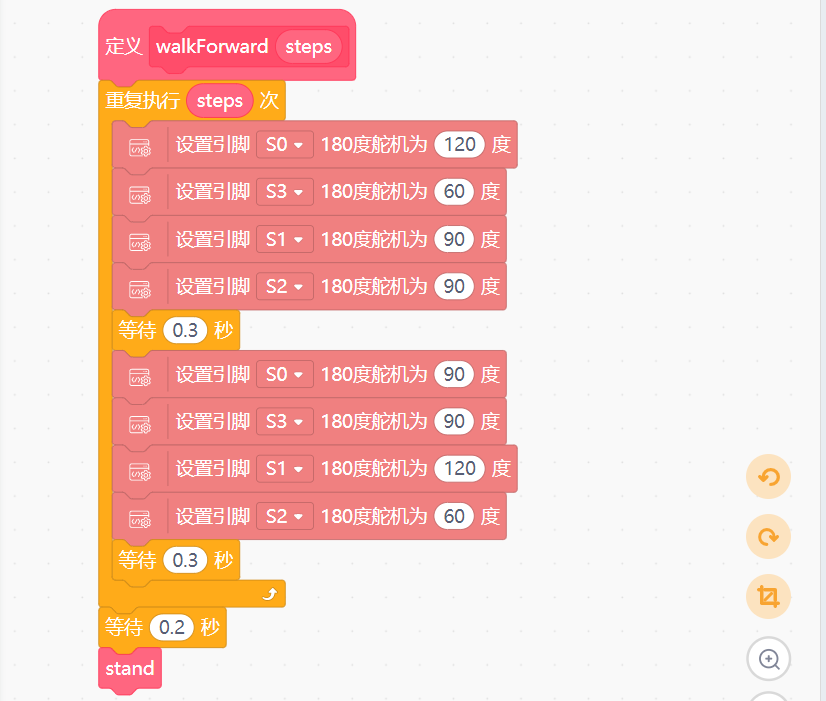

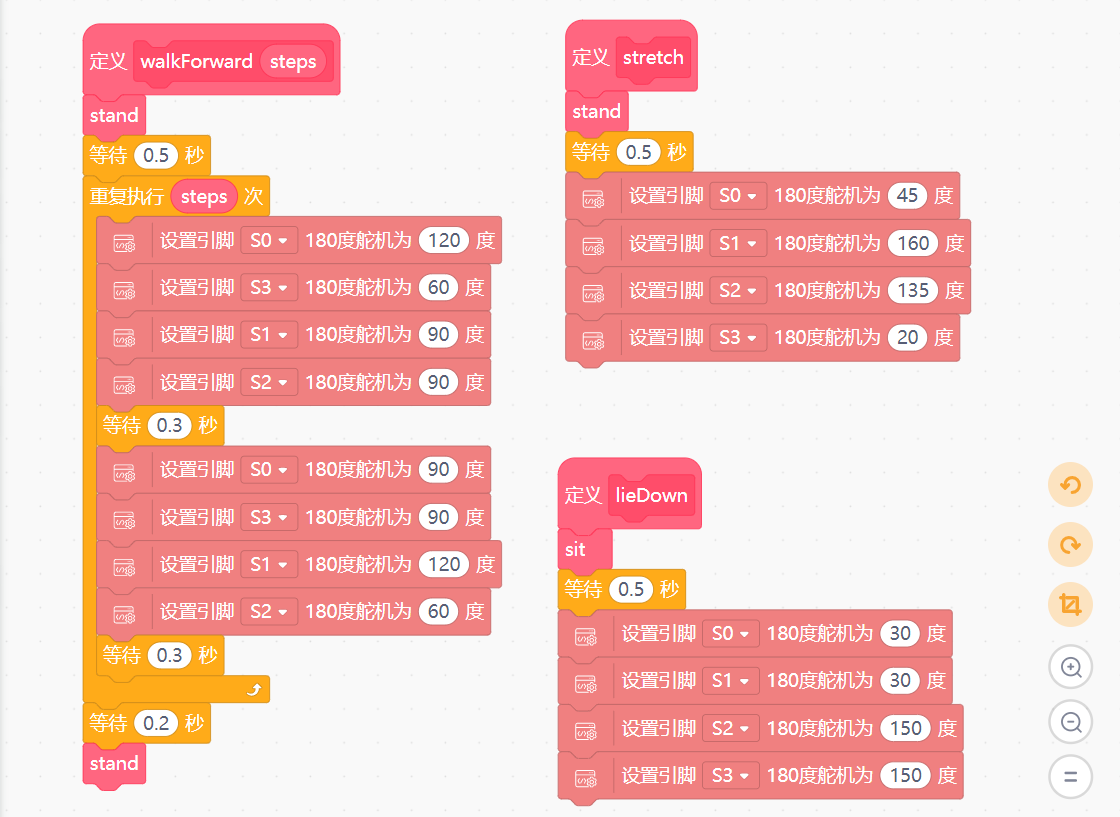

行走（步数）: 左前右后腿向后蹬、右前左后腿直立，左前右后腿直立、右前左后腿向后蹬，交替进行:

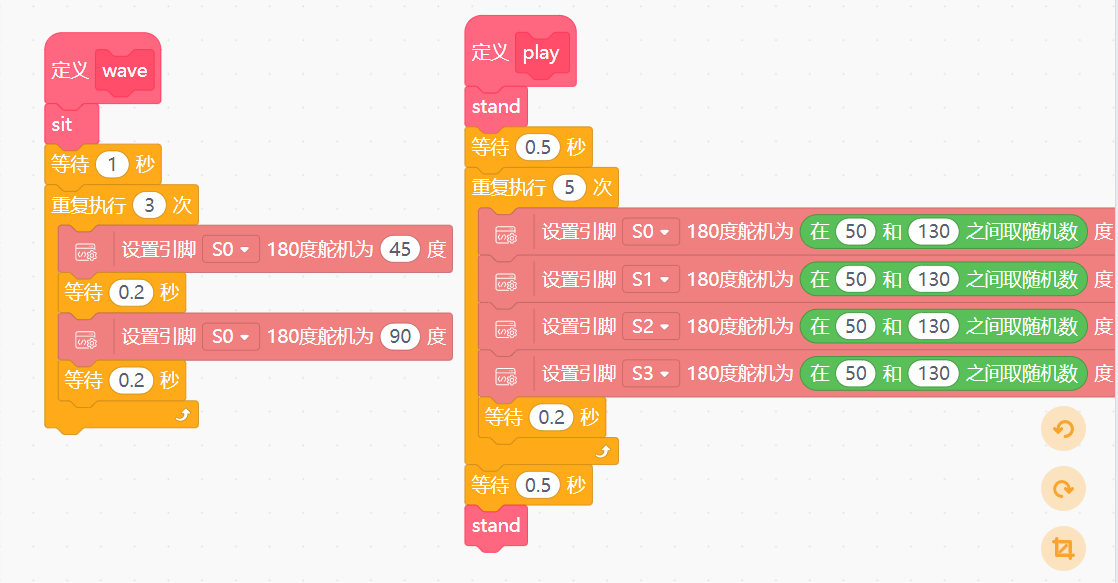

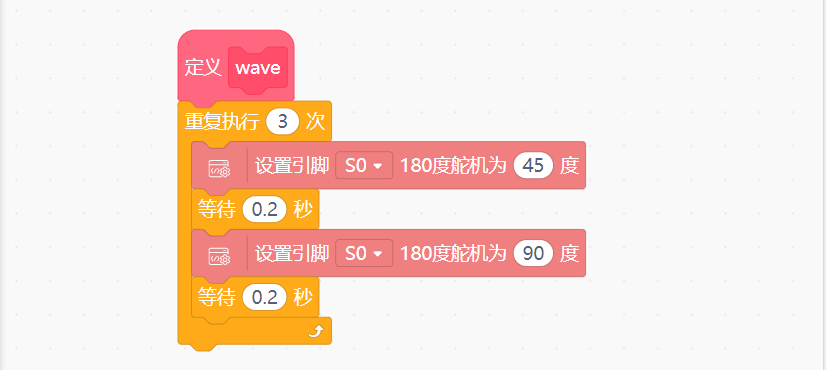

打招呼 - 抬起一只前腿摆动：

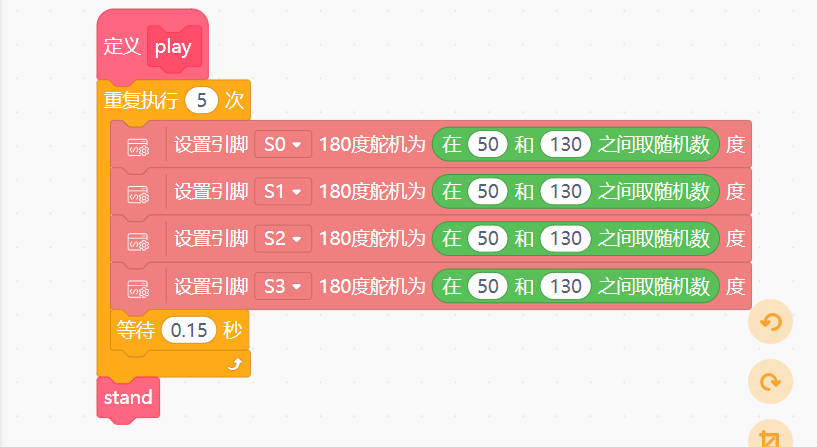

玩耍 - 所有腿快速小范围移动：

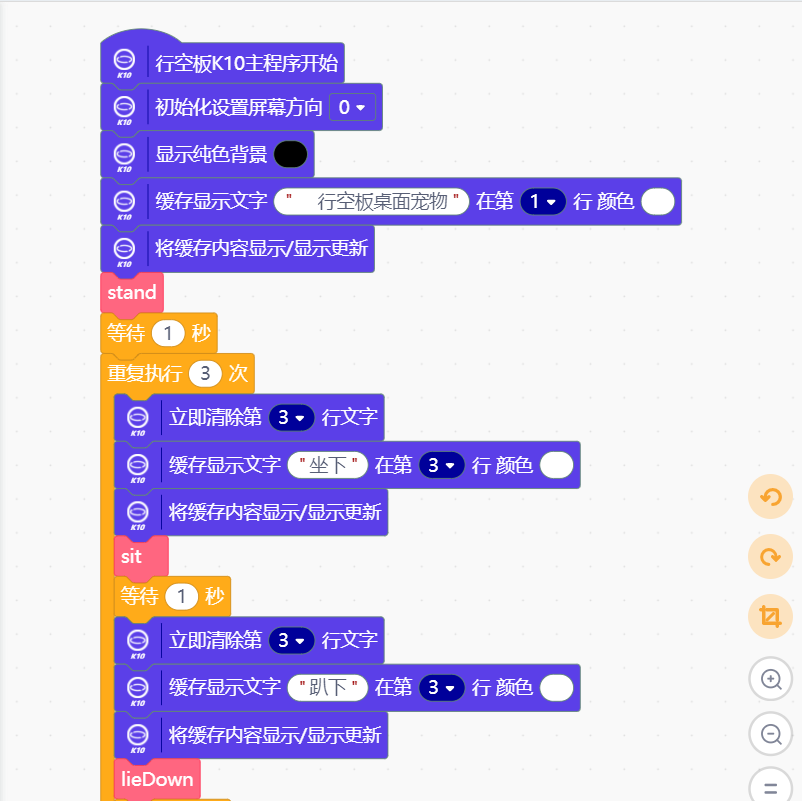

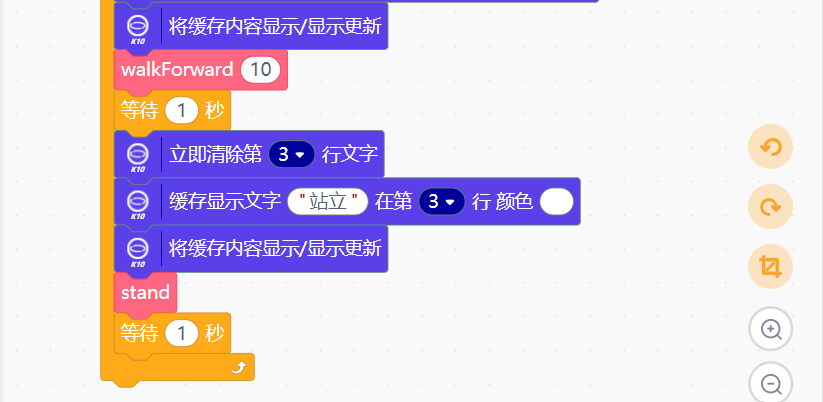

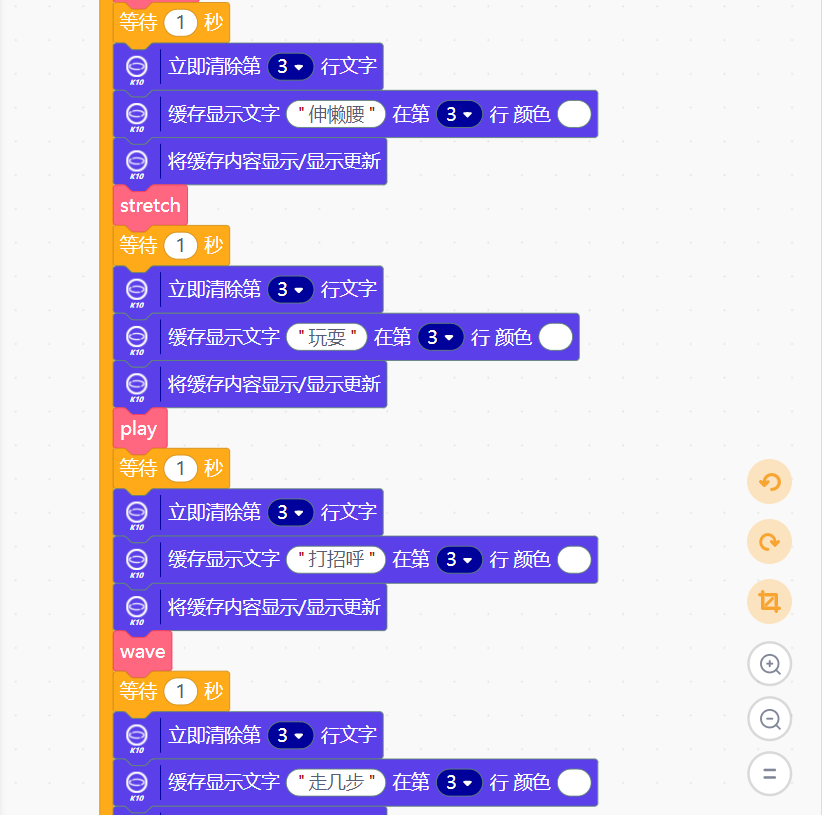

先写以上几个动作吧，完整测试：


其实上网查查，还可以写更多，比如后退、左转、右转、叫两声等等。

下面是mind+生成的代码：

代码
/*!
 * MindPlus
 * esp32s3bit
 *
 */
#include "unihiker_k10.h"
#include "DFRobot_UnihikerExpansion.h"
// 函数声明
void DF_stand();
void DF_sit();
void DF_lieDown();
void DF_stretch();
void DF_walkForward(float mind_n_steps);
void DF_wave();
void DF_play();
// 创建对象
uint8_t                                        screen_dir=2;
UNIHIKER_K10                                   k10;
DFRobot_UnihikerExpansion_I2C eunihiker(&Wire) ;


// 主程序开始
void setup() {
	k10.begin();
	k10.initScreen(screen_dir);
	k10.creatCanvas();
	while(!eunihiker.begin()){delay(1000);}
	k10.setScreenBackground(0x000000);
	k10.canvas->canvasText("    行空板桌面宠物", 1, 0xFFFFFF);
	k10.canvas->updateCanvas();
	DF_stand();
	delay(1000);
	for (int index = 0; index < 3; index++) {
		k10.canvas->canvasClear(3);
		k10.canvas->canvasText("坐下", 3, 0xFFFFFF);
		k10.canvas->updateCanvas();
		DF_sit();
		delay(1000);
		k10.canvas->canvasClear(3);
		k10.canvas->canvasText("趴下", 3, 0xFFFFFF);
		k10.canvas->updateCanvas();
		DF_lieDown();
		delay(1000);
		k10.canvas->canvasClear(3);
		k10.canvas->canvasText("伸懒腰", 3, 0xFFFFFF);
		k10.canvas->updateCanvas();
		DF_stretch();
		delay(1000);
		k10.canvas->canvasClear(3);
		k10.canvas->canvasText("玩耍", 3, 0xFFFFFF);
		k10.canvas->updateCanvas();
		DF_play();
		delay(1000);
		k10.canvas->canvasClear(3);
		k10.canvas->canvasText("打招呼", 3, 0xFFFFFF);
		k10.canvas->updateCanvas();
		DF_wave();
		delay(1000);
		k10.canvas->canvasClear(3);
		k10.canvas->canvasText("走几步", 3, 0xFFFFFF);
		k10.canvas->updateCanvas();
		DF_walkForward(10);
		delay(1000);
		k10.canvas->canvasClear(3);
		k10.canvas->canvasText("站立", 3, 0xFFFFFF);
		k10.canvas->updateCanvas();
		DF_stand();
		delay(1000);
	}
}
void loop() {

}

// 自定义函数
void DF_stand() {
	eunihiker.setServoAngle(eServo0, 90);
	eunihiker.setServoAngle(eServo1, 90);
	eunihiker.setServoAngle(eServo2, 90);
	eunihiker.setServoAngle(eServo3, 90);
}
void DF_sit() {
	eunihiker.setServoAngle(eServo0, 70);
	eunihiker.setServoAngle(eServo1, 45);
	eunihiker.setServoAngle(eServo2, 110);
	eunihiker.setServoAngle(eServo3, 135);
}
void DF_lieDown() {
	eunihiker.setServoAngle(eServo0, 30);
	eunihiker.setServoAngle(eServo1, 30);
	eunihiker.setServoAngle(eServo2, 150);
	eunihiker.setServoAngle(eServo3, 150);
}
void DF_stretch() {
	eunihiker.setServoAngle(eServo0, 45);
	eunihiker.setServoAngle(eServo1, 160);
	eunihiker.setServoAngle(eServo2, 135);
	eunihiker.setServoAngle(eServo3, 20);
}
void DF_walkForward(float mind_n_steps) {
	for (int index = 0; index < mind_n_steps; index++) {
		eunihiker.setServoAngle(eServo0, 120);
		eunihiker.setServoAngle(eServo3, 60);
		eunihiker.setServoAngle(eServo1, 90);
		eunihiker.setServoAngle(eServo2, 90);
		delay(300);
		eunihiker.setServoAngle(eServo0, 90);
		eunihiker.setServoAngle(eServo3, 90);
		eunihiker.setServoAngle(eServo1, 120);
		eunihiker.setServoAngle(eServo2, 60);
		delay(300);
	}
	delay(200);
	DF_stand();
}
void DF_wave() {
	DF_sit();
	for (int index = 0; index < 3; index++) {
		eunihiker.setServoAngle(eServo0, 45);
		delay(200);
		eunihiker.setServoAngle(eServo0, 90);
		delay(200);
	}
}
void DF_play() {
	for (int index = 0; index < 5; index++) {
		eunihiker.setServoAngle(eServo0, (random(50, 130+1)));
		eunihiker.setServoAngle(eServo1, (random(50, 130+1)));
		eunihiker.setServoAngle(eServo2, (random(50, 130+1)));
		eunihiker.setServoAngle(eServo3, (random(50, 130+1)));
		delay(150);
	}
	DF_stand();
}

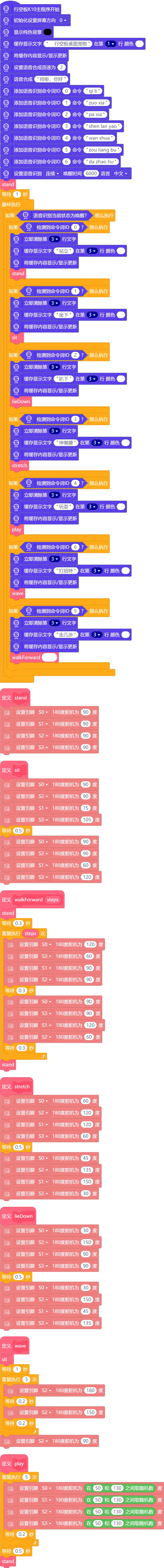

步骤2 用mind+图形化写的语音控制程序

基本动作调试完成后，就想要用mind+写一个语音控制的程序了，K10上有双麦克风，离线语音识别效果拔群。

9.11

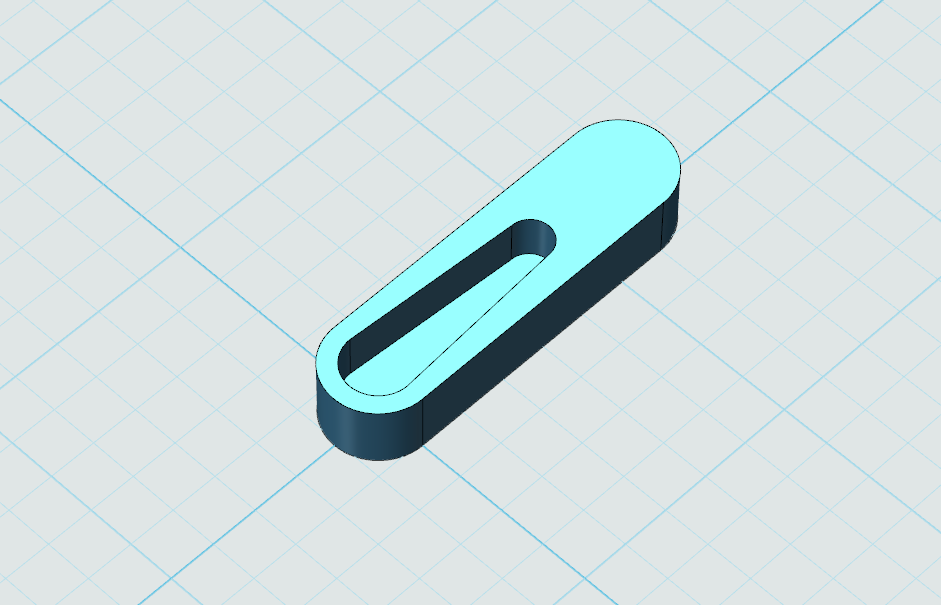

可是这个宠物太小短腿了，画一个长一点的腿出来。


打印……

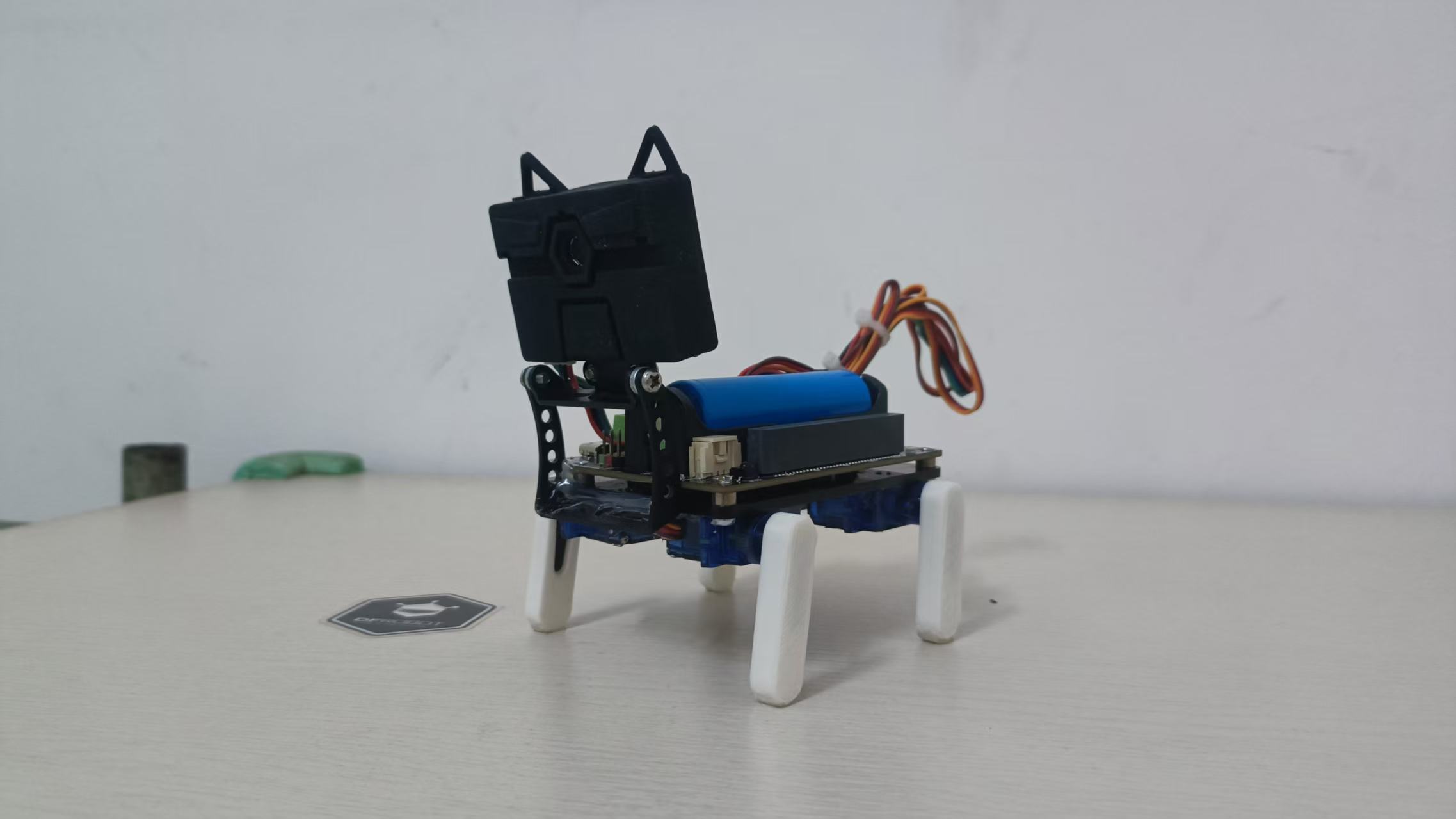

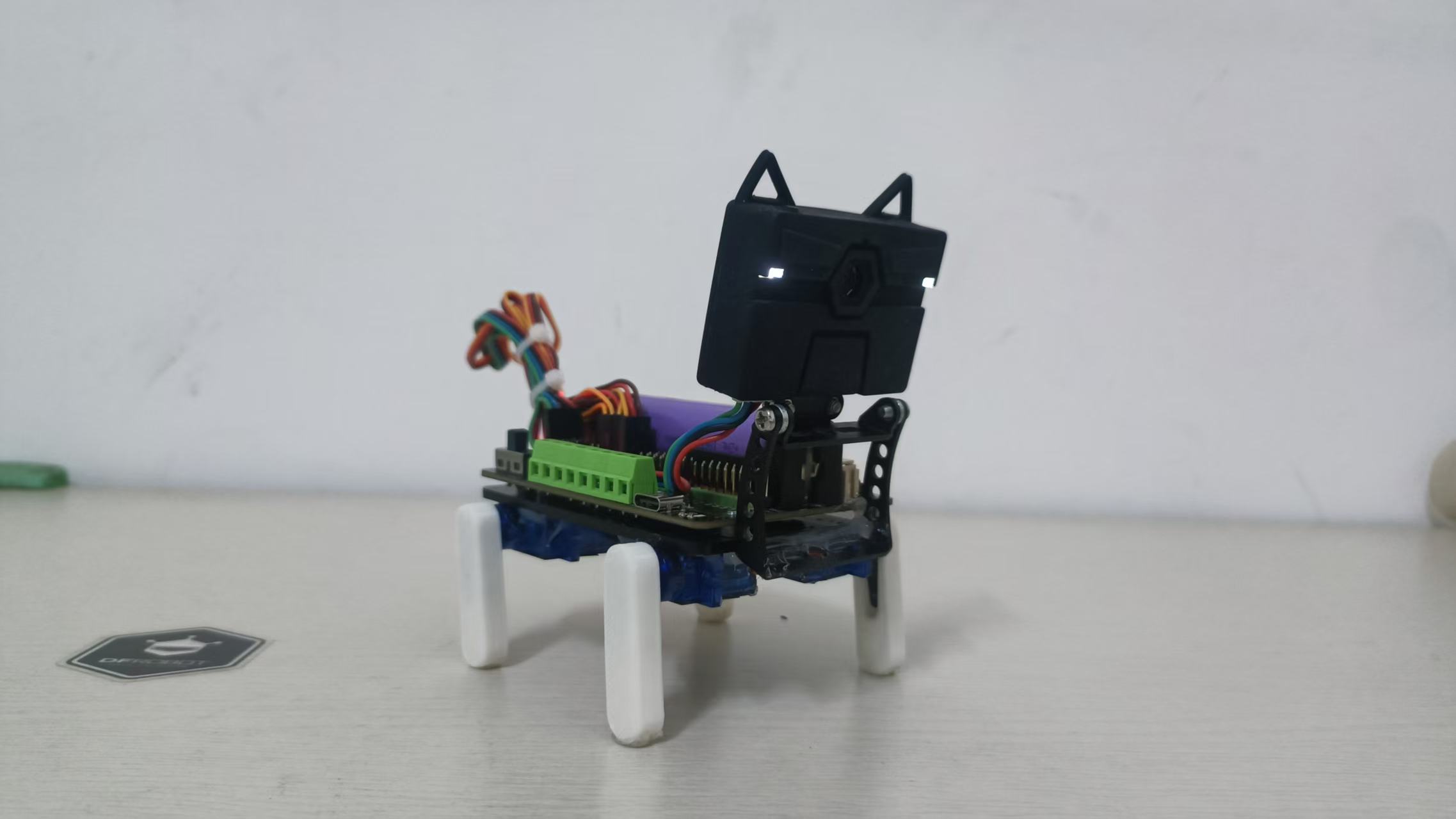

装上……二哈……

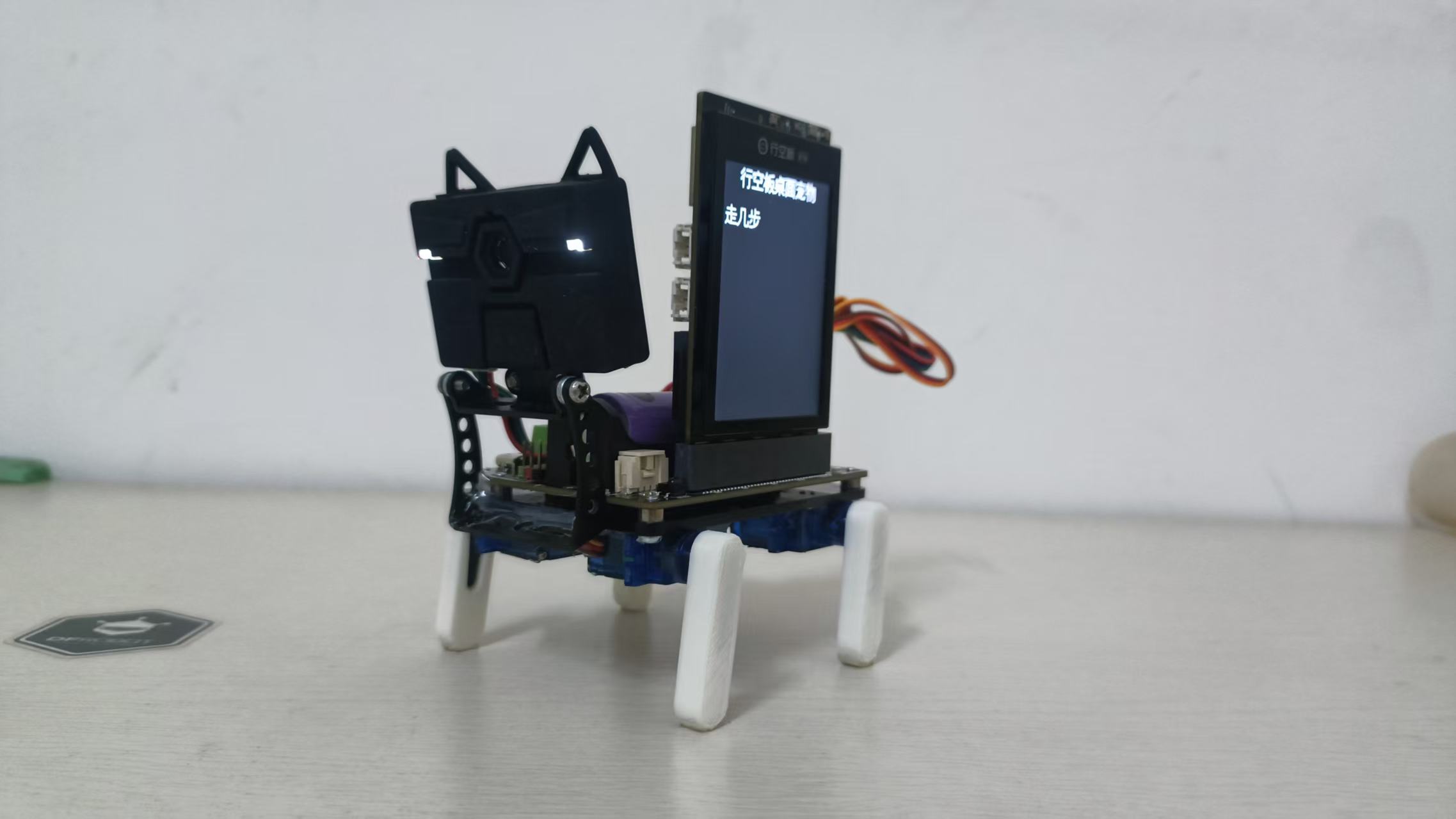

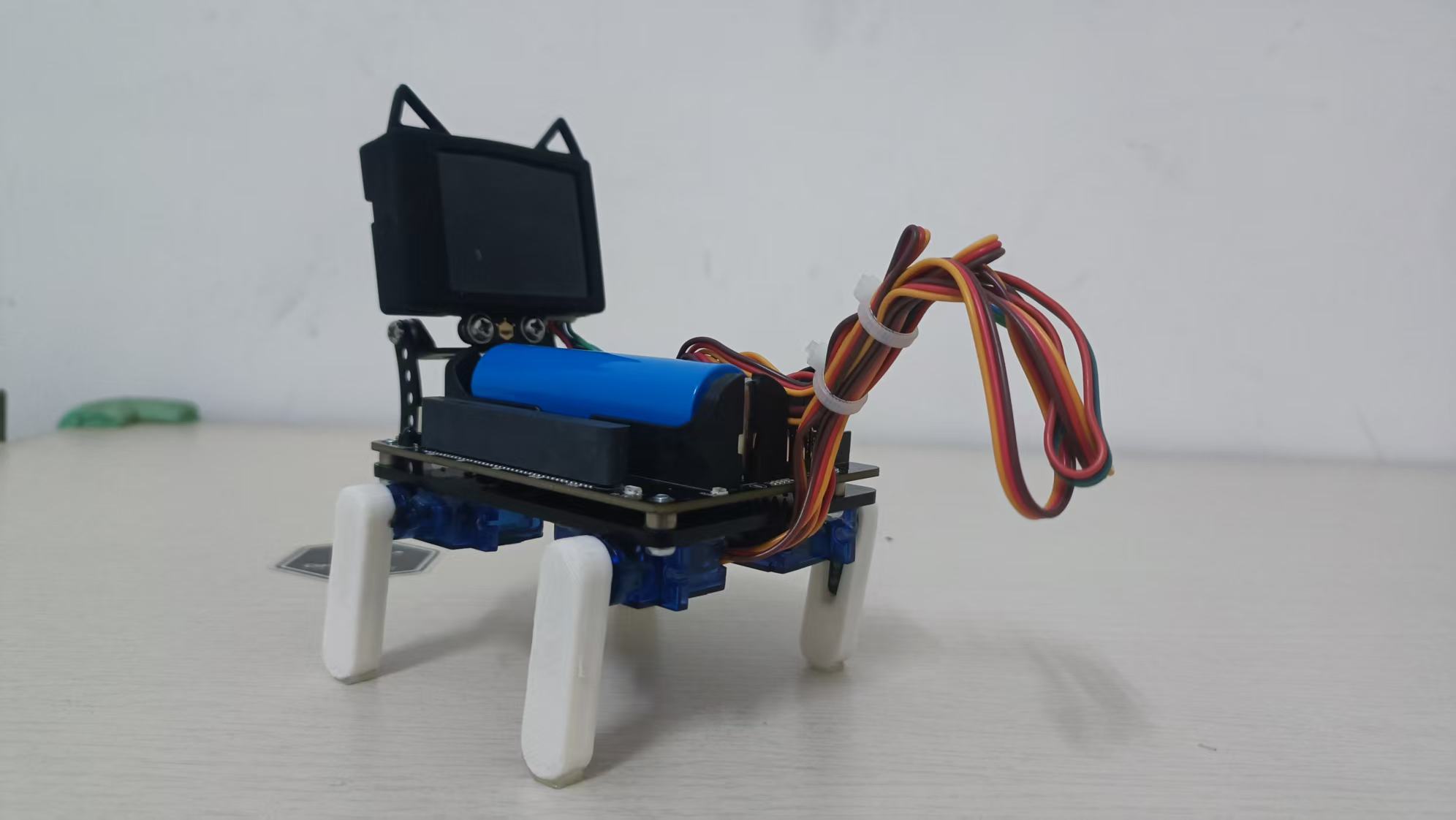

桌面宠物小狗变样子了。

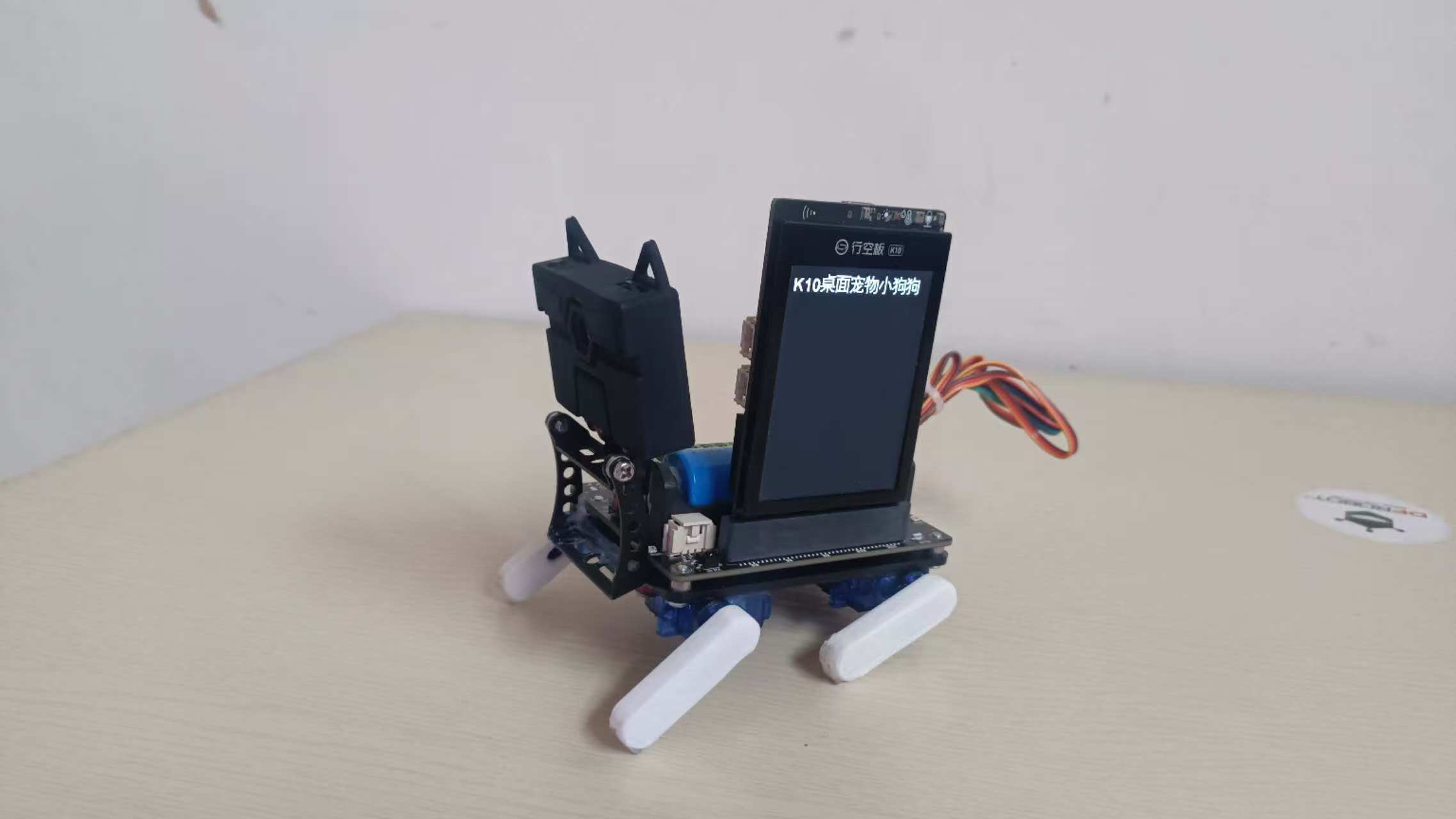

如果没有K10屏幕……还真有点可爱……。


不过……

小腿变长后，像狗了，可是重心变高了，原来小短腿测试通过动作，舵机角度还要再调调了。

现在后悔没有早点给小狗装上长腿了，小短腿和大长腿的步态有较大的不同啊。

还是继续改角度，再调试吧。

四足机器人的调试是一个“迭代”的过程，很少能一次成功。

​​小幅调整、仔细观察、记录参数​​是最好的方法。

现在先让小狗简单的运动起来，粗暴的动作有时会让小狗重心失衡。


动作测试基本满意了，就要加上语音命令了。

哈哈，加上语音命令后，发现上面调的动作还是有很多不足，继续调啊。

好吧，又做了些微调，基本上通过了，先贴程序在下面：


这只是阶段性成果，已经能听命令做动作了，虽然小狗的动作僵硬，但并不妨碍心中的快乐。

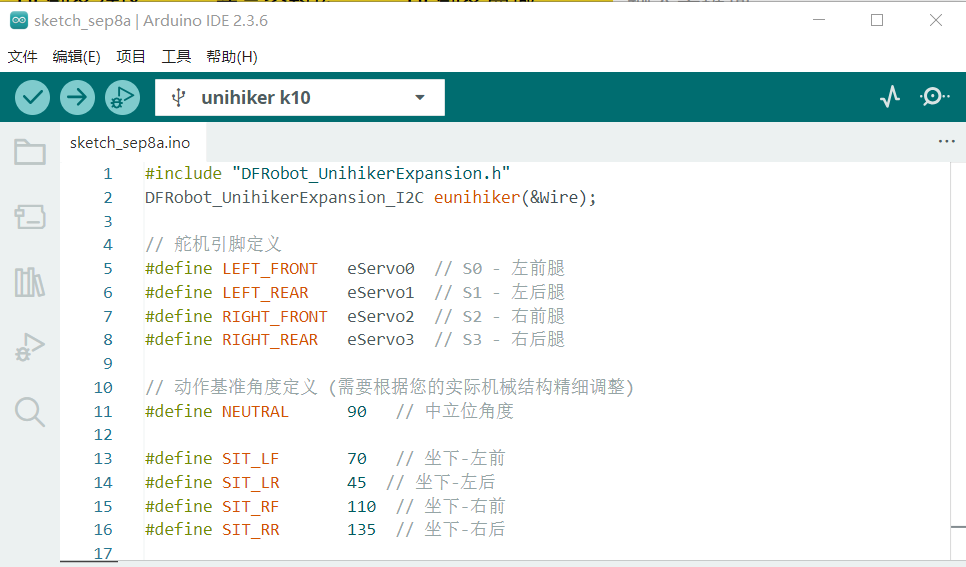

步骤3 Arduino IDE 写的代码

9.12

下面是用Arduino IDE 写的宠物小狗（短腿）运动测试代码，4个舵机的在不同动作时的角度，是参考图形化代码调出来的。

（因为后面我计划用小智mcp控制，还要用代码）。


（追记：后面换长腿了，下面代码中舵机角度也要调整。）

代码
#include "DFRobot_UnihikerExpansion.h"
DFRobot_UnihikerExpansion_I2C eunihiker(&Wire);

// 舵机引脚定义
#define LEFT_FRONT   eServo0  // S0 - 左前腿
#define LEFT_REAR    eServo1  // S1 - 左后腿
#define RIGHT_FRONT  eServo2  // S2 - 右前腿
#define RIGHT_REAR   eServo3  // S3 - 右后腿

// 动作基准角度定义 (需要根据您的实际机械结构精细调整)
#define NEUTRAL      90   // 中立位角度

#define SIT_LF       70   // 坐下-左前
#define SIT_LR       45  // 坐下-左后
#define SIT_RF       110  // 坐下-右前
#define SIT_RR       135  // 坐下-右后

#define DOWN_LF      30   // 趴下-左前
#define DOWN_LR      30  // 趴下-左后
#define DOWN_RF      150  // 趴下-右前
#define DOWN_RR      150  // 趴下-右后

#define STRETCH_LF   45   // 伸懒腰-左前
#define STRETCH_LR   160  // 伸懒腰-左后
#define STRETCH_RF   135  // 伸懒腰-右前
#define STRETCH_RR   20  // 伸懒腰-右后

#define WALK1_LF_FWD  120  // 行走-左前后
#define WALK1_LR_BWD  120 // 行走-左后向后
#define WALK1_RF_FWD  60  // 行走-右前向后
#define WALK1_RR_BWD  60  // 行走-右后向后

#define WAVE_MIN     90  // 打招呼-抬起最小角度
#define WAVE_MAX     60   // 打招呼-抬起最大角度

#define PLAY_RANGE   40   // 玩耍动作变化范围

void setup() {
  Serial.begin(115200);
  while (!eunihiker.begin()) {
    Serial.println("扩展板未连接！");
    delay(1000);
  }
  Serial.println("扩展板连接成功！");

  // 初始化后让小狗站立
  stand();
  delay(1000);
}

void loop() {
  // 基础动作测试序列
  Serial.println("测试: 站立");
  stand();
  delay(2000);

  Serial.println("测试: 坐下");
  sit();
  delay(2000);

  Serial.println("测试: 趴下");
  lieDown();
  delay(2000);

  Serial.println("测试: 伸懒腰");
  stretch();
  delay(2000);

  Serial.println("测试: 行走模式");
  walk(10);
  delay(1000);

  Serial.println("测试: 打招呼");
  wave();
  delay(2000);

  Serial.println("测试: 玩耍");
  play();
  delay(2000);

  // 返回站立姿势
  stand();
  delay(5000); // 等待5秒后重新开始循环
}

// 站立 - 所有腿回到中立位
void stand() {
  eunihiker.setServoAngle(LEFT_FRONT, NEUTRAL);
  eunihiker.setServoAngle(LEFT_REAR, NEUTRAL);
  eunihiker.setServoAngle(RIGHT_FRONT, NEUTRAL);
  eunihiker.setServoAngle(RIGHT_REAR, NEUTRAL);
}

// 坐下 - 后腿弯曲，前腿稍收
void sit() {
  eunihiker.setServoAngle(LEFT_FRONT, SIT_LF);
  eunihiker.setServoAngle(LEFT_REAR, SIT_LR);
  eunihiker.setServoAngle(RIGHT_FRONT, SIT_RF);
  eunihiker.setServoAngle(RIGHT_REAR, SIT_RR);
}

// 趴下 - 身体更贴近地面
void lieDown() {
  eunihiker.setServoAngle(LEFT_FRONT, DOWN_LF);
  eunihiker.setServoAngle(LEFT_REAR, DOWN_LR);
  eunihiker.setServoAngle(RIGHT_FRONT, DOWN_RF);
  eunihiker.setServoAngle(RIGHT_REAR, DOWN_RR);
}

// 伸懒腰 - 前后腿伸展
void stretch() {
  eunihiker.setServoAngle(LEFT_FRONT, STRETCH_LF);
  eunihiker.setServoAngle(LEFT_REAR, STRETCH_LR);
  eunihiker.setServoAngle(RIGHT_FRONT, STRETCH_RF);
  eunihiker.setServoAngle(RIGHT_REAR, STRETCH_RR);
}

// 行走
void walk(int steps) {
  for (int i = 0; i < steps; i++) {
    // 左前右后腿向后，然后右前左后腿向后
    eunihiker.setServoAngle(LEFT_FRONT, WALK1_LF_FWD);
    eunihiker.setServoAngle(RIGHT_REAR, WALK1_RR_BWD);
    eunihiker.setServoAngle(RIGHT_FRONT, NEUTRAL);
    eunihiker.setServoAngle(LEFT_REAR, NEUTRAL);
    delay(300);

    eunihiker.setServoAngle(LEFT_FRONT, NEUTRAL);
    eunihiker.setServoAngle(RIGHT_REAR, NEUTRAL);
    eunihiker.setServoAngle(RIGHT_FRONT, WALK1_RF_FWD);
    eunihiker.setServoAngle(LEFT_REAR, WALK1_LR_BWD);
    delay(300);
  }
  delay(200);
  stand(); // 回到站立姿势
}

// 打招呼 - 抬起一只前腿摆动
void wave() {
  for (int i = 0; i < 3; i++) {
    eunihiker.setServoAngle(LEFT_FRONT, WAVE_MIN);
    delay(200);
    eunihiker.setServoAngle(LEFT_FRONT, WAVE_MAX);
    delay(200);
  }
  eunihiker.setServoAngle(LEFT_FRONT, NEUTRAL); // 回归中立位
}

// 玩耍 - 所有腿快速小范围移动
void play() {
  for (int i = 0; i < 5; i++) {
    // 随机小范围移动各个腿
    eunihiker.setServoAngle(LEFT_FRONT, NEUTRAL + random(-PLAY_RANGE, PLAY_RANGE));
    eunihiker.setServoAngle(LEFT_REAR, NEUTRAL + random(-PLAY_RANGE, PLAY_RANGE));
    eunihiker.setServoAngle(RIGHT_FRONT, NEUTRAL + random(-PLAY_RANGE, PLAY_RANGE));
    eunihiker.setServoAngle(RIGHT_REAR, NEUTRAL + random(-PLAY_RANGE, PLAY_RANGE));
    delay(150);
  }
  stand(); // 回归站立姿势
}

步骤4 小智mcp出马，自然语言控制的K10桌面宠物它来了

接着，小智要出马了，结合xiaozhi_mcp库来改写代码，这次的代码主要是由大圣老师参考上一个项目代码改写的，中间出现了一些语法错误，找AI帮助解决了。






代码
#include <WiFi.h>
#include <WebSocketMCP.h>
#include "unihiker_k10.h"
#include "DFRobot_UnihikerExpansion.h"
DFRobot_UnihikerExpansion_I2C eunihiker(&Wire);

// 定义运动模式枚举
enum DogMovementMode {
  MODE_STAND,                // 站立
  MODE_SIT,                  // 坐下
  MODE_LIEDOWN,              // 趴下
  MODE_PLAY,                 // 玩耍
  MODE_WAVE,                 // 打招呼
  MODE_WALK,                 // 行走
  MODE_STRETCH,              // 伸懒腰
};

// WiFi配置
const char* ssid = "********";
const char* password = "********";

// MCP服务器配置
const char* mcpEndpoint = "ws://api.xiaozhi.me/mcp/?token=e**********";

// 创建WebSocketMCP实例
WebSocketMCP mcpClient;

UNIHIKER_K10 k10;
uint8_t screen_dir = 2;

// 连接状态回调函数
void onConnectionStatus(bool connected) {
  if (connected) {
    Serial.println("[MCP] 已连接到服务器");
    // 连接成功后注册工具
    registerMcpTools();
  } else {
    Serial.println("[MCP] 与服务器断开连接");
  }
}

// 舵机引脚定义
#define LEFT_FRONT   eServo0  // S0 - 左前腿
#define LEFT_REAR    eServo1  // S1 - 左后腿
#define RIGHT_FRONT  eServo2  // S2 - 右前腿
#define RIGHT_REAR   eServo3  // S3 - 右后腿

// 动作基准角度定义 (需要根据您的实际机械结构精细调整)
#define NEUTRAL      90   // 中立位角度

#define SIT_LF       90   // 坐下-左前
#define SIT_LR       75  // 坐下-左后
#define SIT_RF       90  // 坐下-右前
#define SIT_RR       105  // 坐下-右后
#define SIT_LR1      60  // 坐下-左后
#define SIT_RR1      120  // 坐下-右后

#define DOWN_LF      30   // 趴下-左前
#define DOWN_RF      150  // 趴下-右前
#define DOWN_LR      70  // 趴下-左后
#define DOWN_RR      110 // 趴下-右后
#define DOWN_LR1      50  // 趴下-左后
#define DOWN_RR1      130 // 趴下-右后

#define STRETCH_LF   45   // 伸懒腰-左前
#define STRETCH_LR   160  // 伸懒腰-左后
#define STRETCH_RF   135  // 伸懒腰-右前
#define STRETCH_RR   20  // 伸懒腰-右后

#define WALK_LF_FWD  120  // 行走-左前后
#define WALK_LR_BWD  120 // 行走-左后向后
#define WALK_RF_FWD  60  // 行走-右前向后
#define WALK_RR_BWD  60  // 行走-右后向后

#define WAVE_MIN     135 // 打招呼-抬起最小角度
#define WAVE_MAX     180   // 打招呼-抬起最大角度

#define PLAY_RANGE   40   // 玩耍动作变化范围

// 宠物小狗运动控制函数
void DogMove(DogMovementMode mode) {
  switch(mode) {
    case MODE_STAND:// 站立 - 所有腿回到中立位
      eunihiker.setServoAngle(LEFT_FRONT, NEUTRAL);
      eunihiker.setServoAngle(LEFT_REAR, NEUTRAL);
      eunihiker.setServoAngle(RIGHT_FRONT, NEUTRAL);
      eunihiker.setServoAngle(RIGHT_REAR, NEUTRAL);
      break;

    case MODE_PLAY:// 玩耍 - 所有腿快速小范围移动
      for (int i = 0; i < 5; i++) {
        // 随机小范围移动各个腿
        eunihiker.setServoAngle(LEFT_FRONT, NEUTRAL + random(-PLAY_RANGE, PLAY_RANGE));
        eunihiker.setServoAngle(LEFT_REAR, NEUTRAL + random(-PLAY_RANGE, PLAY_RANGE));
        eunihiker.setServoAngle(RIGHT_FRONT, NEUTRAL + random(-PLAY_RANGE, PLAY_RANGE));
        eunihiker.setServoAngle(RIGHT_REAR, NEUTRAL + random(-PLAY_RANGE, PLAY_RANGE));
        delay(150);
      }
      eunihiker.setServoAngle(LEFT_FRONT, NEUTRAL);
      eunihiker.setServoAngle(LEFT_REAR, NEUTRAL);
      eunihiker.setServoAngle(RIGHT_FRONT, NEUTRAL);
      eunihiker.setServoAngle(RIGHT_REAR, NEUTRAL);
      break;

    case MODE_WAVE:// 打招呼 - 抬起一只前腿摆动
      eunihiker.setServoAngle(LEFT_FRONT, SIT_LF);
      eunihiker.setServoAngle(LEFT_REAR, SIT_LR);
      eunihiker.setServoAngle(RIGHT_FRONT, SIT_RF);
      eunihiker.setServoAngle(RIGHT_REAR, SIT_RR);
      delay(1000);
      eunihiker.setServoAngle(LEFT_REAR, SIT_LR1);
      eunihiker.setServoAngle(RIGHT_REAR, SIT_RR1);
      delay(1000);
      for (int i = 0; i < 3; i++) {
        eunihiker.setServoAngle(RIGHT_FRONT, WAVE_MIN);
        delay(200);
        eunihiker.setServoAngle(RIGHT_FRONT, WAVE_MAX);
        delay(200);
      }
      eunihiker.setServoAngle(RIGHT_FRONT, NEUTRAL); // 回归中立位
      break;

    case MODE_SIT:// 坐下 - 后腿弯曲，前腿稍收
      eunihiker.setServoAngle(LEFT_FRONT, SIT_LF);
      eunihiker.setServoAngle(LEFT_REAR, SIT_LR);
      eunihiker.setServoAngle(RIGHT_FRONT, SIT_RF);
      eunihiker.setServoAngle(RIGHT_REAR, SIT_RR);
      delay(1000);
      eunihiker.setServoAngle(LEFT_REAR, SIT_LR1);
      eunihiker.setServoAngle(RIGHT_REAR, SIT_RR1);
      delay(1000);
      break;

    case MODE_STRETCH:// 伸懒腰 - 前后腿伸展
      eunihiker.setServoAngle(LEFT_FRONT, STRETCH_LF);
      eunihiker.setServoAngle(LEFT_REAR, STRETCH_LR);
      eunihiker.setServoAngle(RIGHT_FRONT, STRETCH_RF);
      eunihiker.setServoAngle(RIGHT_REAR, STRETCH_RR);
      break;

    case MODE_LIEDOWN: // 趴下 - 身体更贴近地面
      eunihiker.setServoAngle(LEFT_FRONT, DOWN_LF);
      eunihiker.setServoAngle(RIGHT_FRONT, DOWN_RF);
      delay(500);
      eunihiker.setServoAngle(LEFT_REAR, DOWN_LR);
      eunihiker.setServoAngle(RIGHT_REAR, DOWN_RR);
      delay(500);
      eunihiker.setServoAngle(LEFT_REAR, DOWN_LR1);
      eunihiker.setServoAngle(RIGHT_REAR, DOWN_RR1);
      break;

    case MODE_WALK:// 行走
      for (int i = 0; i < 10; i++) {
        // 左前右后腿向后，然后右前左后腿向后
        eunihiker.setServoAngle(LEFT_FRONT, WALK_LF_FWD);
        eunihiker.setServoAngle(RIGHT_REAR, WALK_RR_BWD);
        eunihiker.setServoAngle(RIGHT_FRONT, NEUTRAL);
        eunihiker.setServoAngle(LEFT_REAR, NEUTRAL);
        delay(300);

        eunihiker.setServoAngle(LEFT_FRONT, NEUTRAL);
        eunihiker.setServoAngle(RIGHT_REAR, NEUTRAL);
        eunihiker.setServoAngle(RIGHT_FRONT, WALK_RF_FWD);
        eunihiker.setServoAngle(LEFT_REAR, WALK_LR_BWD);
        delay(300);
      }
      delay(200);
      eunihiker.setServoAngle(LEFT_FRONT, NEUTRAL);
      eunihiker.setServoAngle(LEFT_REAR, NEUTRAL);
      eunihiker.setServoAngle(RIGHT_FRONT, NEUTRAL);
      eunihiker.setServoAngle(RIGHT_REAR, NEUTRAL);
      break;

    default:
      // 未知模式，回到站立姿态
      eunihiker.setServoAngle(LEFT_FRONT, NEUTRAL);
      eunihiker.setServoAngle(LEFT_REAR, NEUTRAL);
      eunihiker.setServoAngle(RIGHT_FRONT, NEUTRAL);
      eunihiker.setServoAngle(RIGHT_REAR, NEUTRAL);
      return;
  }
}

// 注册MCP工具
void registerMcpTools() {
  mcpClient.registerTool(
    "dog_move", // 工具名称
    "控制桌面4足宠物小狗进行7种运动模式。模式包括: walk, stand, sit, play, wave, liedown, stretch", // 详细描述
    "{\"type\":\"object\",\"properties\":{\"mode\":{\"type\":\"string\",\"enum\":[\"walk\",\"sit\",\"stand\",\"stretch\",\"liedown\",\"play\",\"wave\"]}},\"required\":[\"mode\"]}", // 修正Schema: 补全括号，添加required字段
    [](const String& args) {
      DynamicJsonDocument doc(256);
      deserializeJson(doc, args);
      String modeStr = doc["mode"].as<String>();

      // 将字符串模式转换为枚举值
      DogMovementMode mode;
      if (modeStr == "stand") mode = MODE_STAND;
      else if (modeStr == "sit") mode = MODE_SIT;
      else if (modeStr == "play") mode = MODE_PLAY;
      else if (modeStr == "walk") mode = MODE_WALK;
      else if (modeStr == "wave") mode = MODE_WAVE;
      else if (modeStr == "stretch") mode = MODE_STRETCH;
      else if (modeStr == "liedown") mode = MODE_LIEDOWN;
      else {
        String response = "{\"success\": false, \"error\": \"Invalid mode: " + modeStr + "\"}";
        return WebSocketMCP::ToolResponse(response);
      }

      DogMove(mode);

      String response = "{\"success\": true, \"action\": \"" + modeStr + "\"}";
      return WebSocketMCP::ToolResponse(response);
    }
  );
  Serial.println("[MCP] 桌面宠物小狗运动统一工具已注册");
}

void setup() {
  Serial.begin(115200);

  Serial.print("连接到WiFi: ");
  Serial.println(ssid);
  WiFi.begin(ssid, password);
  unsigned long wifiStartTime = millis();
  while (WiFi.status() != WL_CONNECTED && millis() - wifiStartTime < 10000) {
    delay(200);
    Serial.print(".");
  }

  if (WiFi.status() == WL_CONNECTED) {
    Serial.println("WiFi已连接");
    Serial.println("IP地址: " + WiFi.localIP().toString());

    mcpClient.begin(mcpEndpoint, onConnectionStatus);
  } else {
    Serial.println("WiFi连接失败");
    return;
  }

  k10.begin();
  k10.initScreen(screen_dir);
  k10.creatCanvas();
  k10.setScreenBackground(0x000000);
  k10.canvas->canvasText("K10桌面宠物小狗狗", 10, 10, 0xFFFFFF, k10.canvas->eCNAndENFont24, 200, true);
  k10.canvas->updateCanvas();

  if(eunihiker.begin()){
    Serial.println("Device connected !");
    DogMove(MODE_STAND); // 让小狗站立
  } else {
    Serial.println("扩展板初始化失败!");
  }
}

void loop() {
  mcpClient.loop();

  delay(10);
}

成功接入小智MCP，可以用小智AI控制了。


【小结】

这是我第一次做四舵机宠物小狗，从9.9开始，到9.13，花费了5天的工余时间，从裸奔的板子到可以语音互动一个有头（装饰）有腿有点像样的桌面宠物，可以两种方式控制，还是蛮开心的。

我不打算给它做外壳了，只希望有时间了增加动作、优化代码，让舵机角度​​渐变​​而不是瞬间切换，让步伐更平滑。这需要更复杂的代码，比如使用循环逐步改变角度。这将是后续努力方向。

Makelog作者原创文章，未经授权禁止转载。
#行空板K10#Mind+#人工智能#物联网#机器人

评论

user-avatar
rzyzzxw
rzyzzxw2018.06.05
icon
创造力52838
icon
项目文章198

Micro:bit Mind+ 掌控板

icon 他的勋章
    展开更多

    你可能感兴趣的
