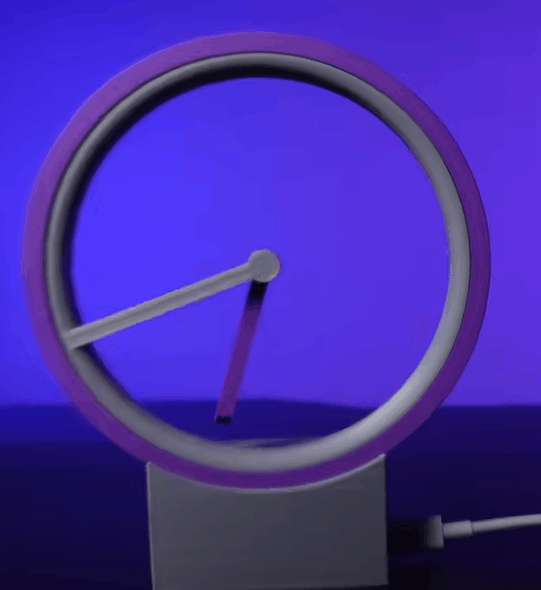

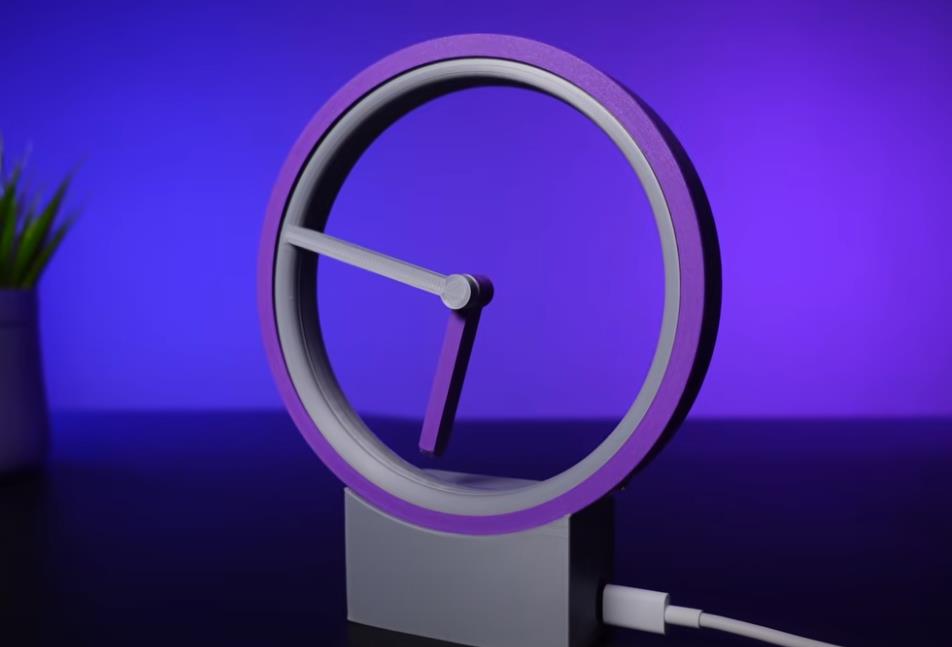

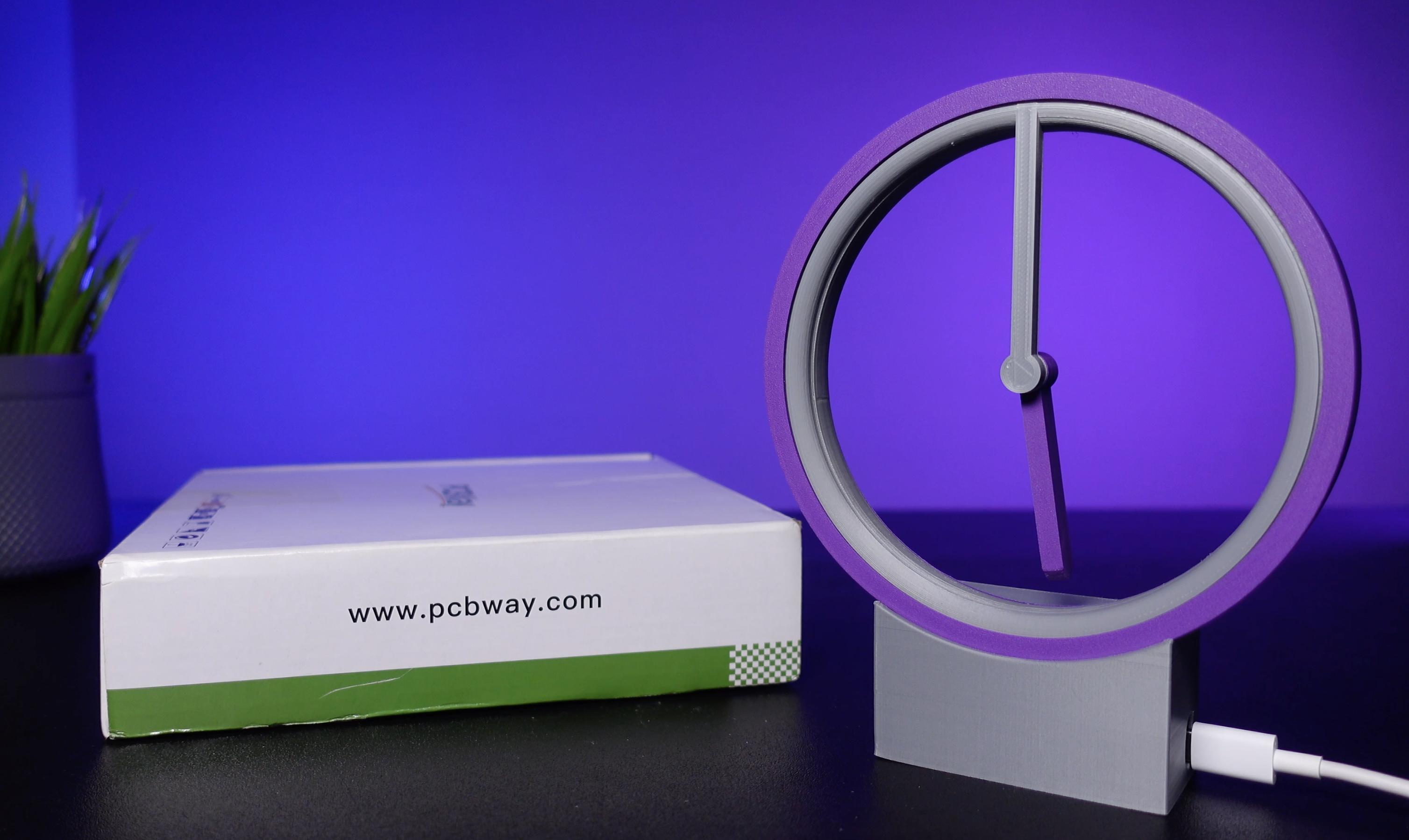

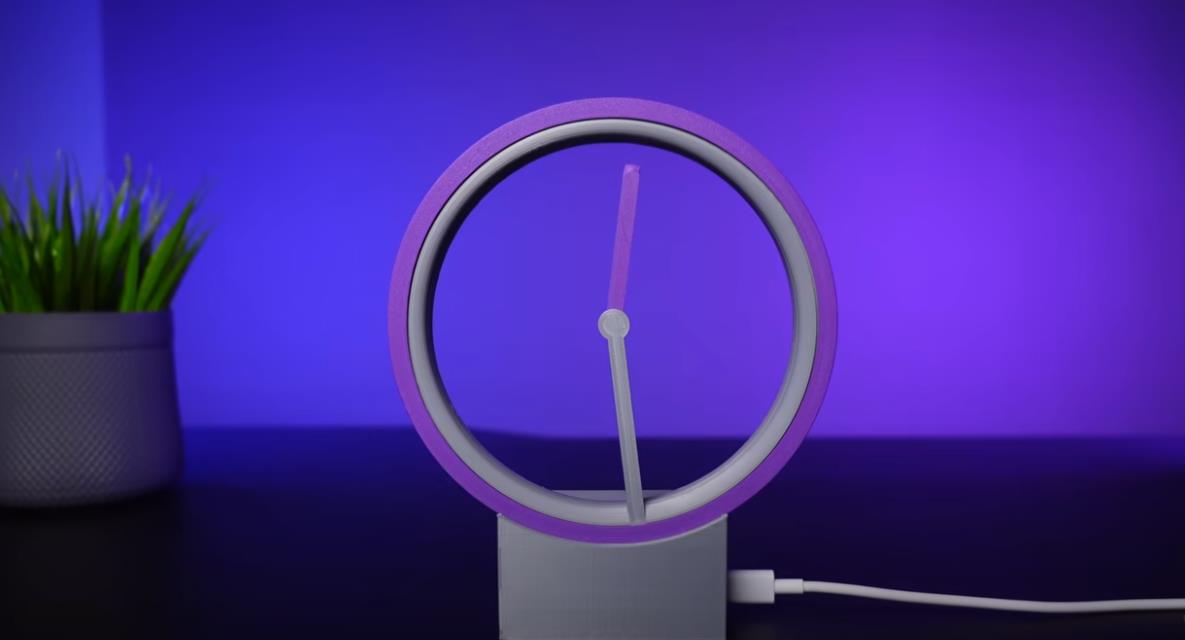

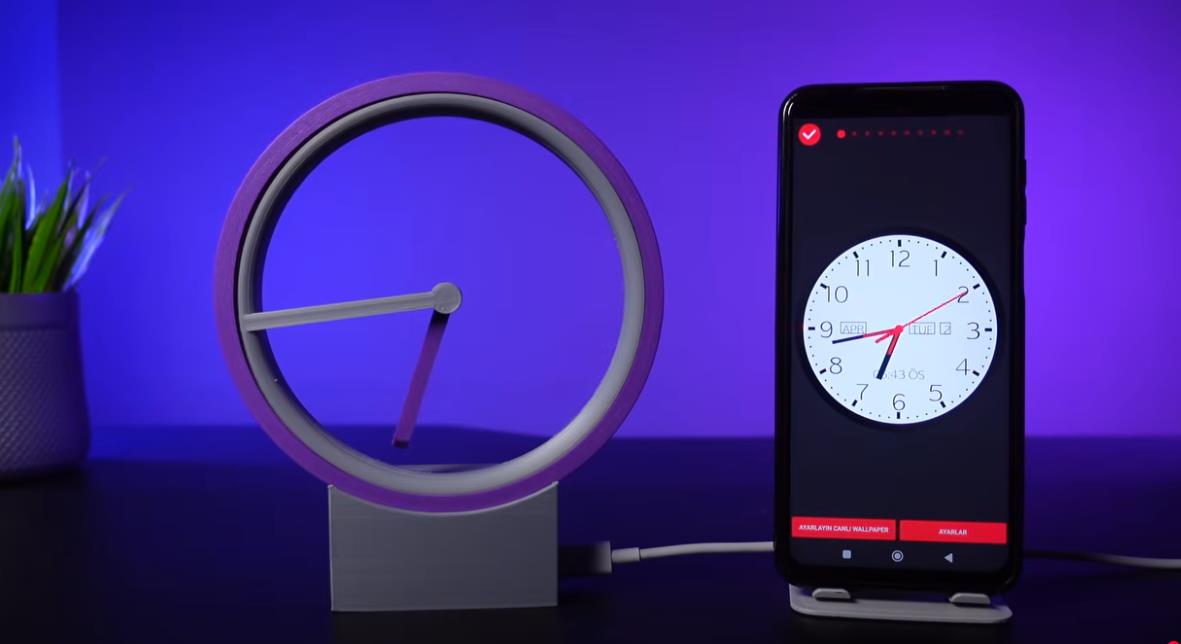

大家好，在这个项目中，我将向大家展示如何制作这款外观精美的3D打印镂空时钟。几天前我在 Thingiverse上看到了这个项目，觉得非常有趣，所以我制作了一个视频，展示了我如何使用3D打印机打印和组装所有部件。

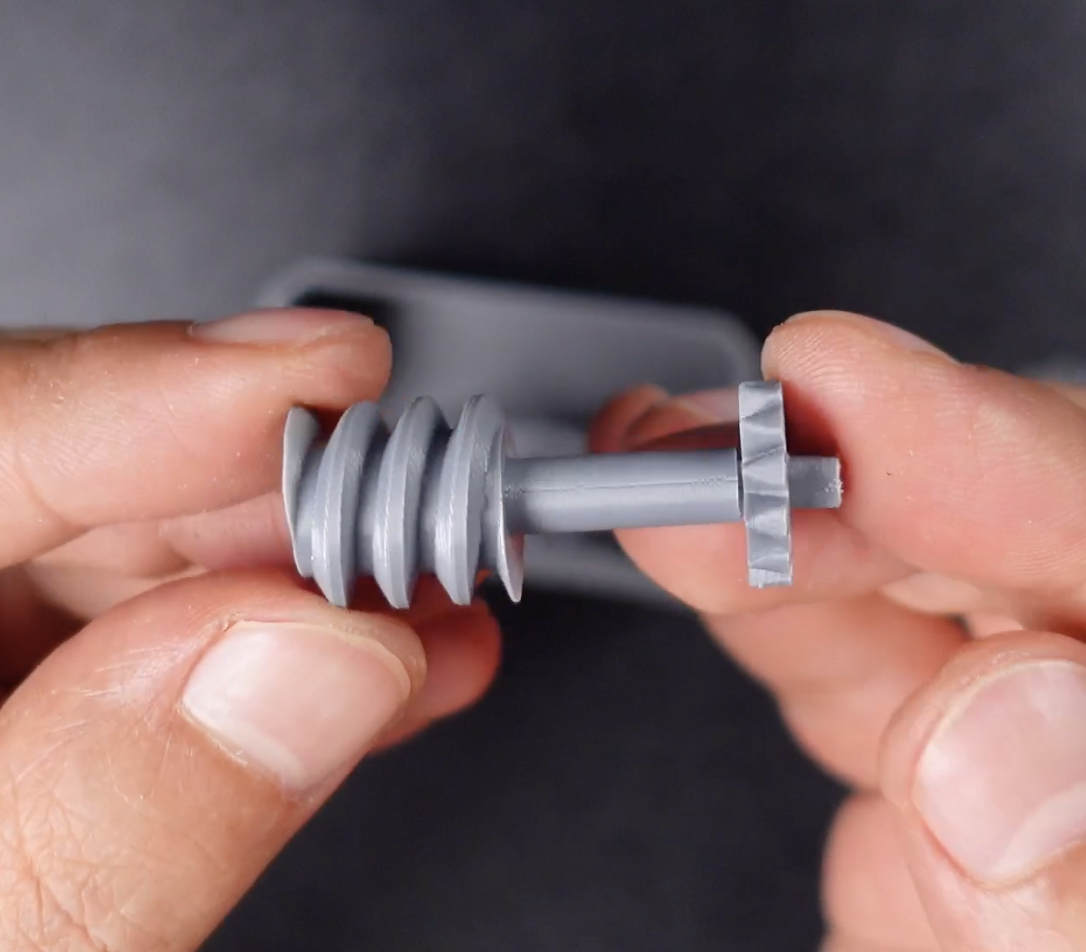

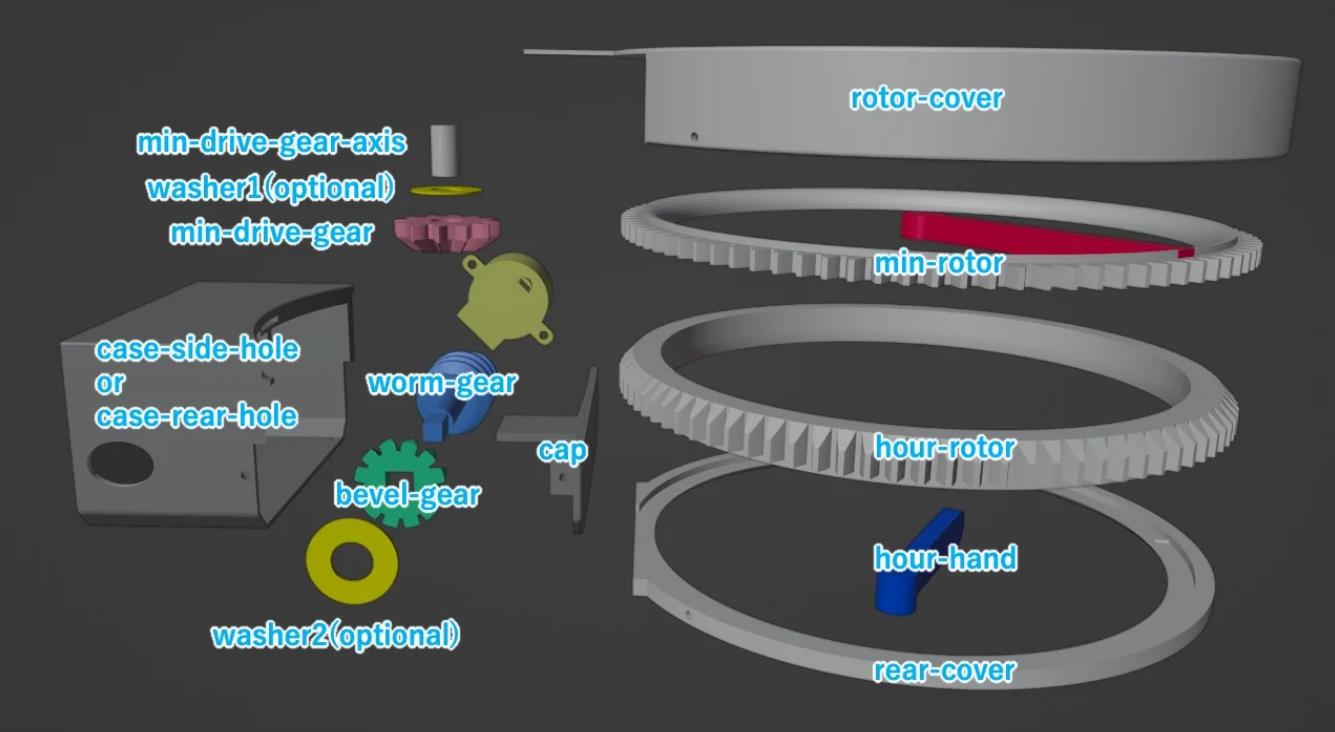

步骤1：打印和组装零件

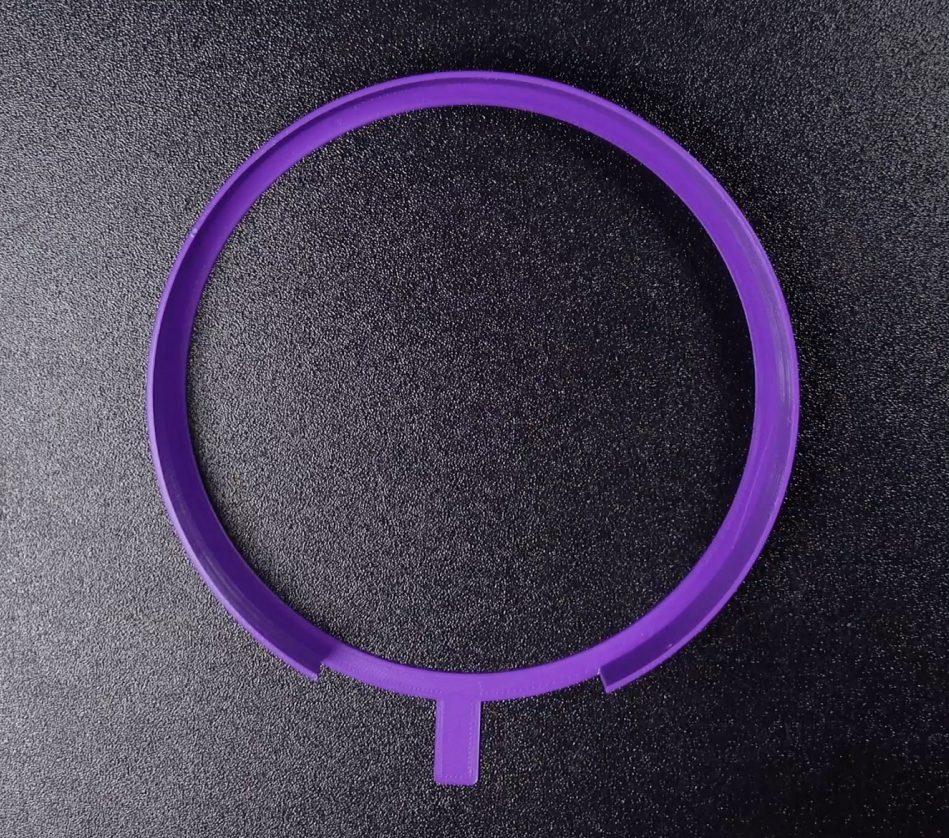

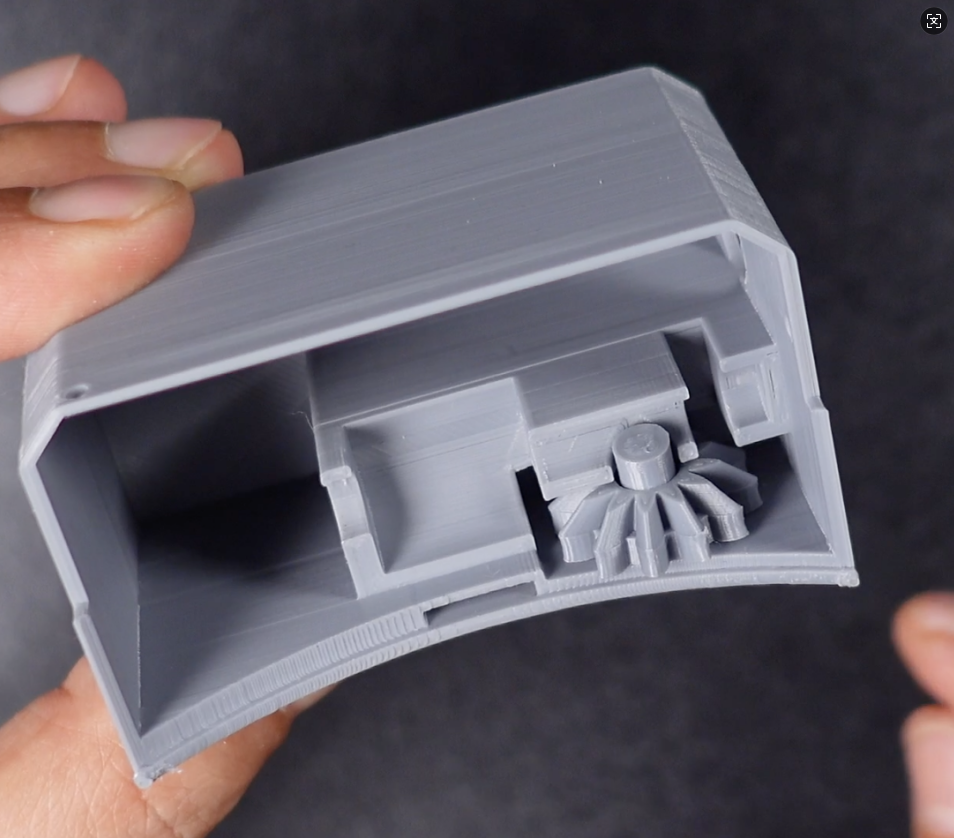

按照提供的姿势打印所有零件。无需支撑。“washer1.stl”和“washer2.stl”是可选零件，用于调整齿轮的间隙。

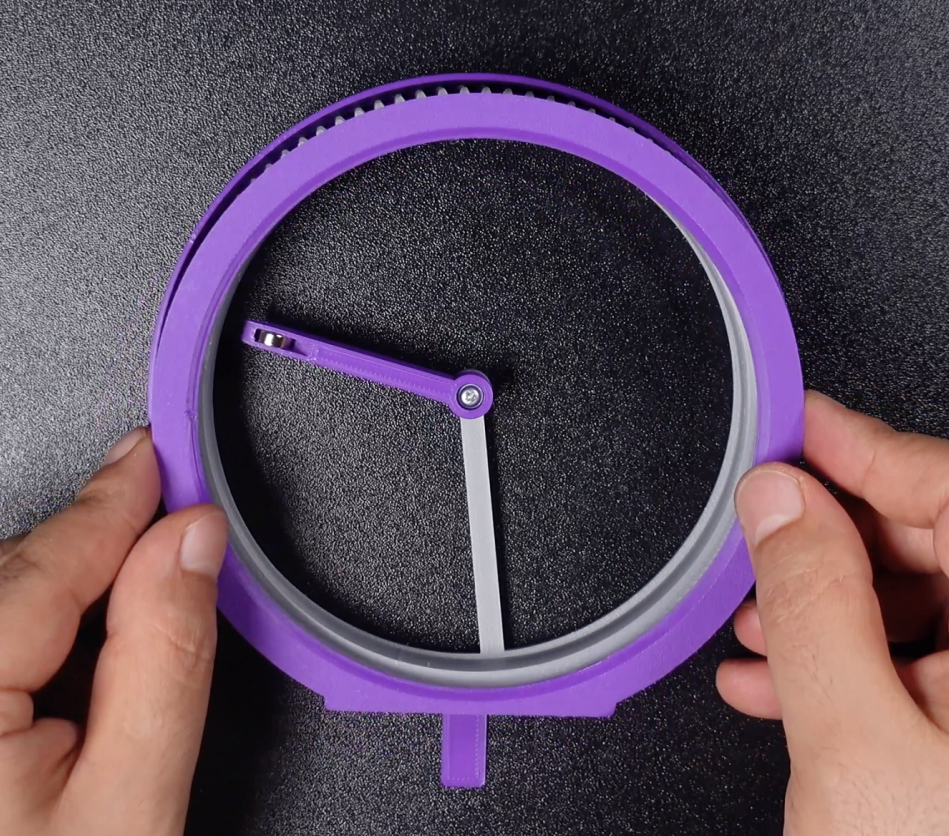

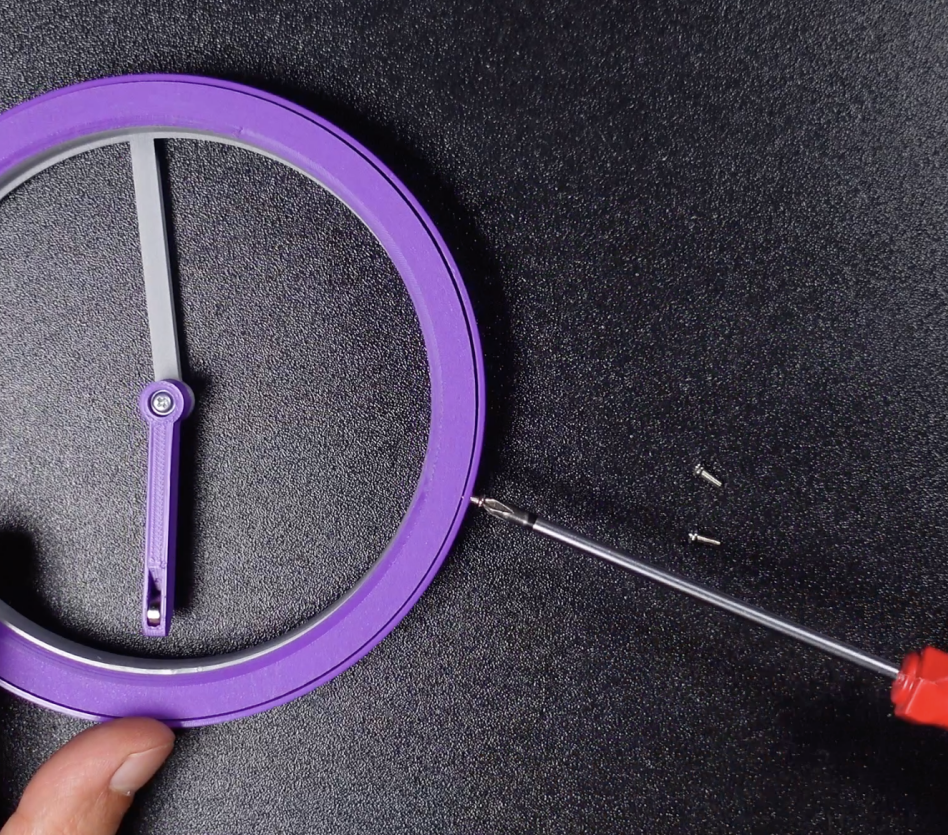

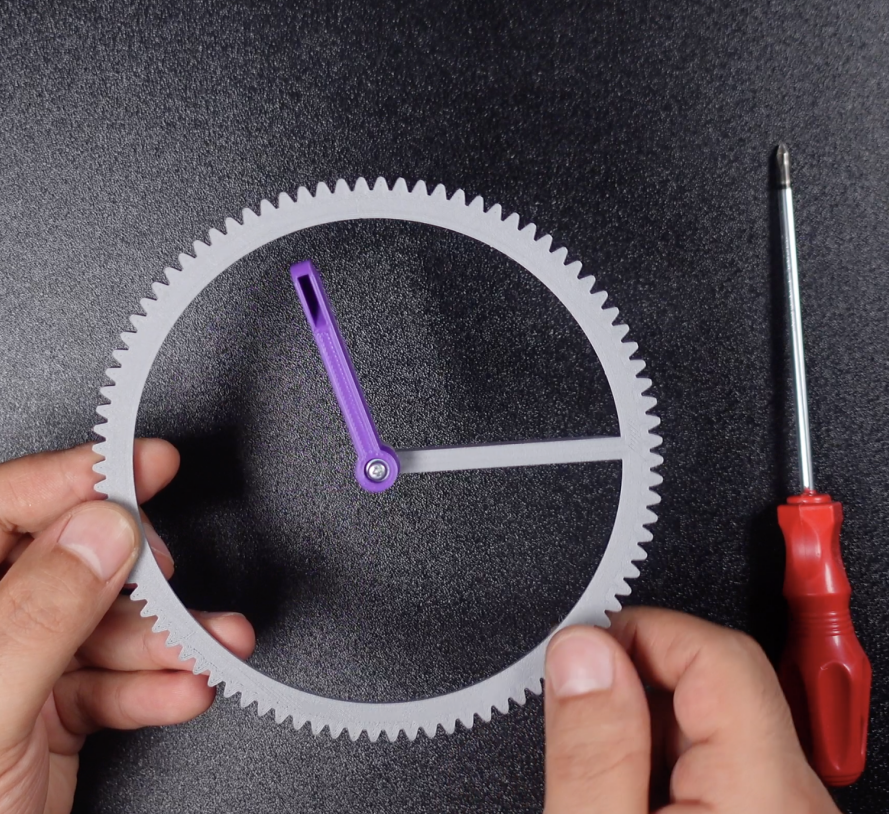

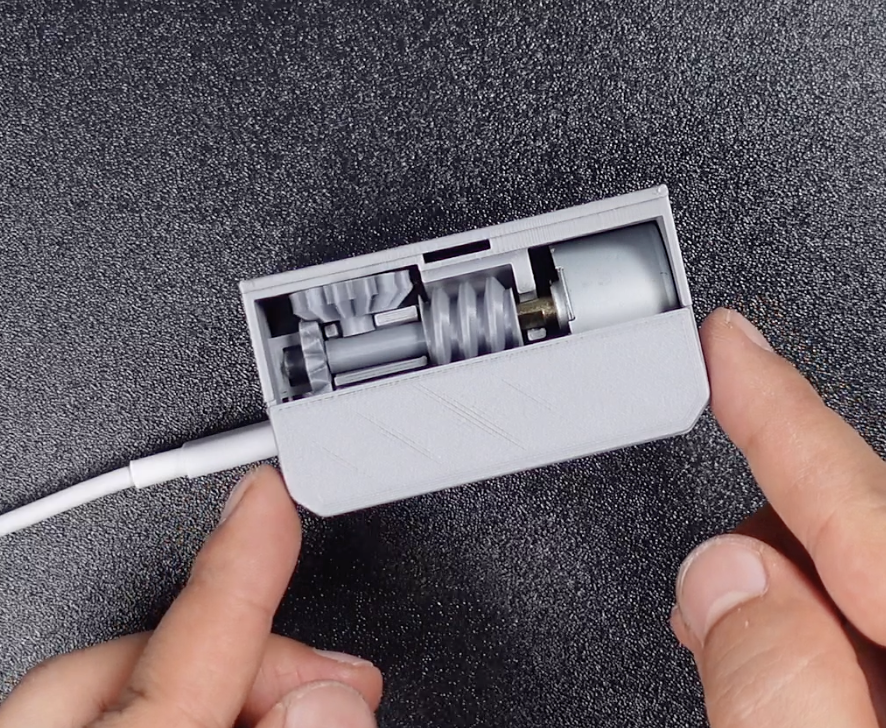

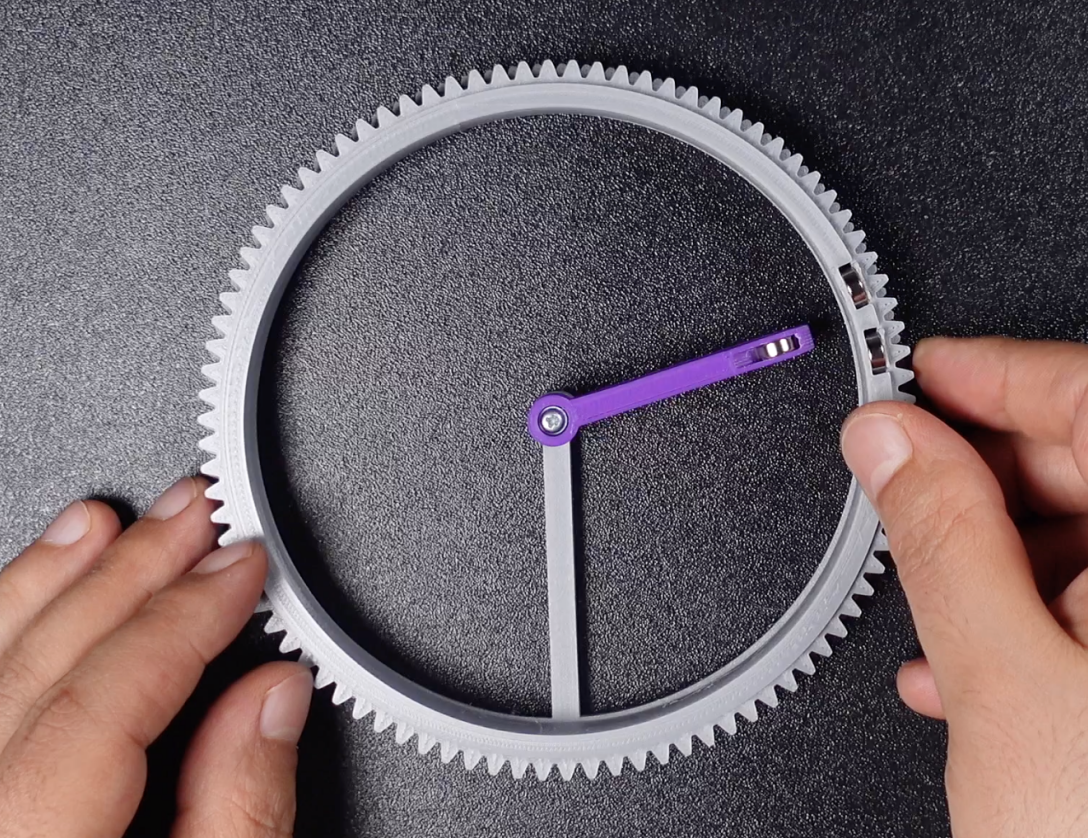

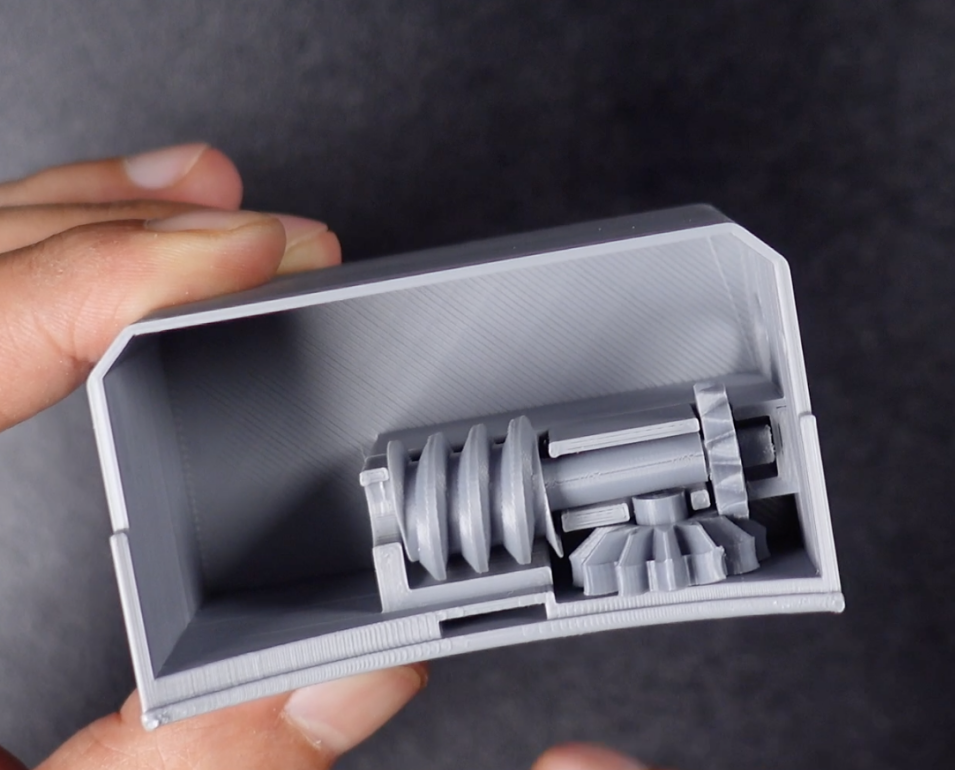

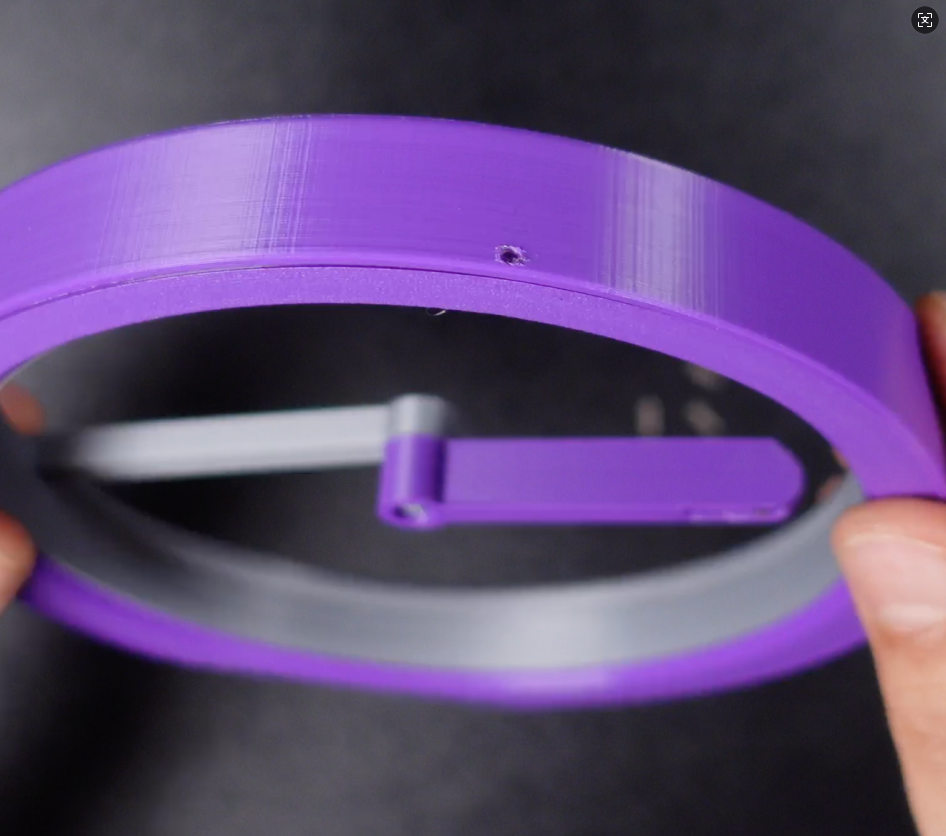

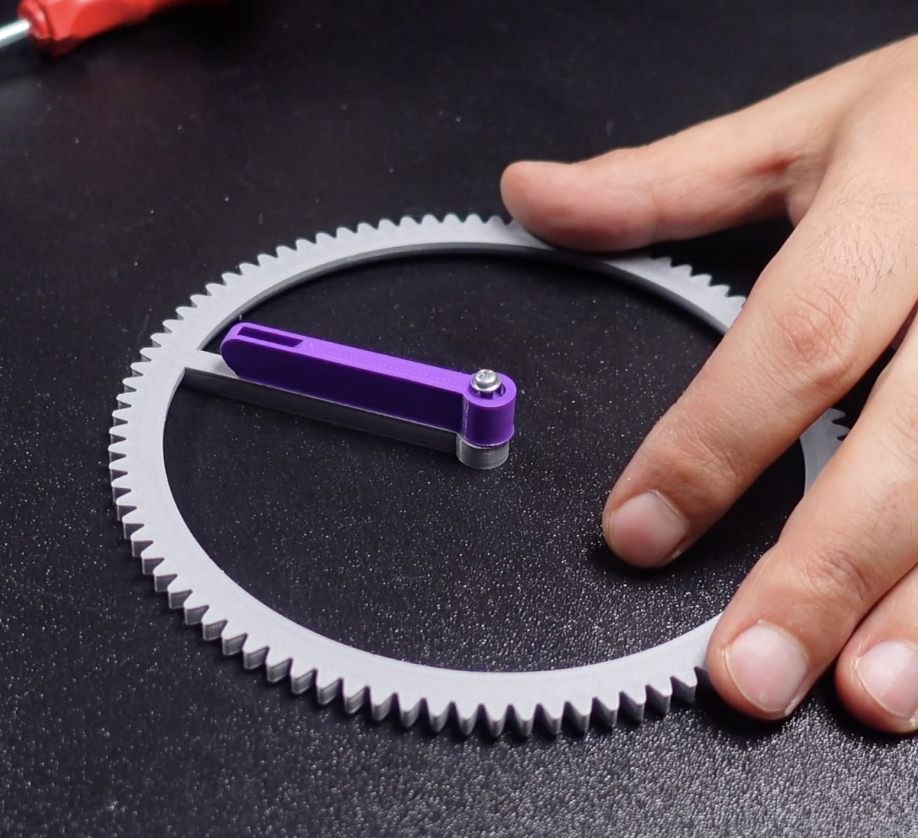

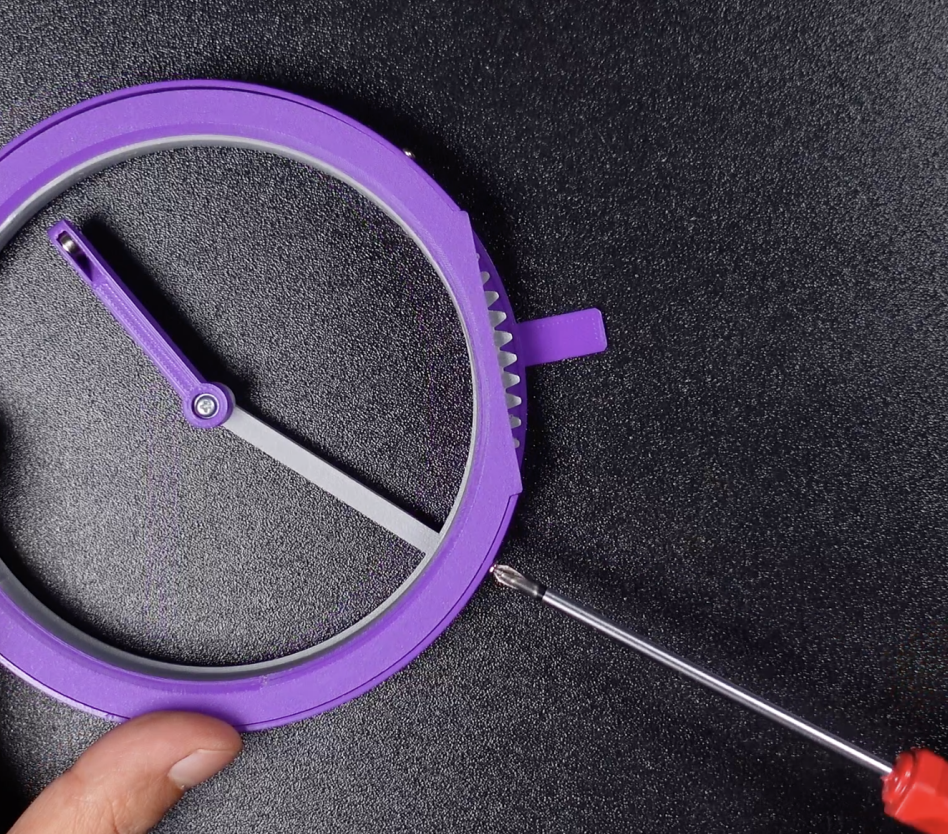

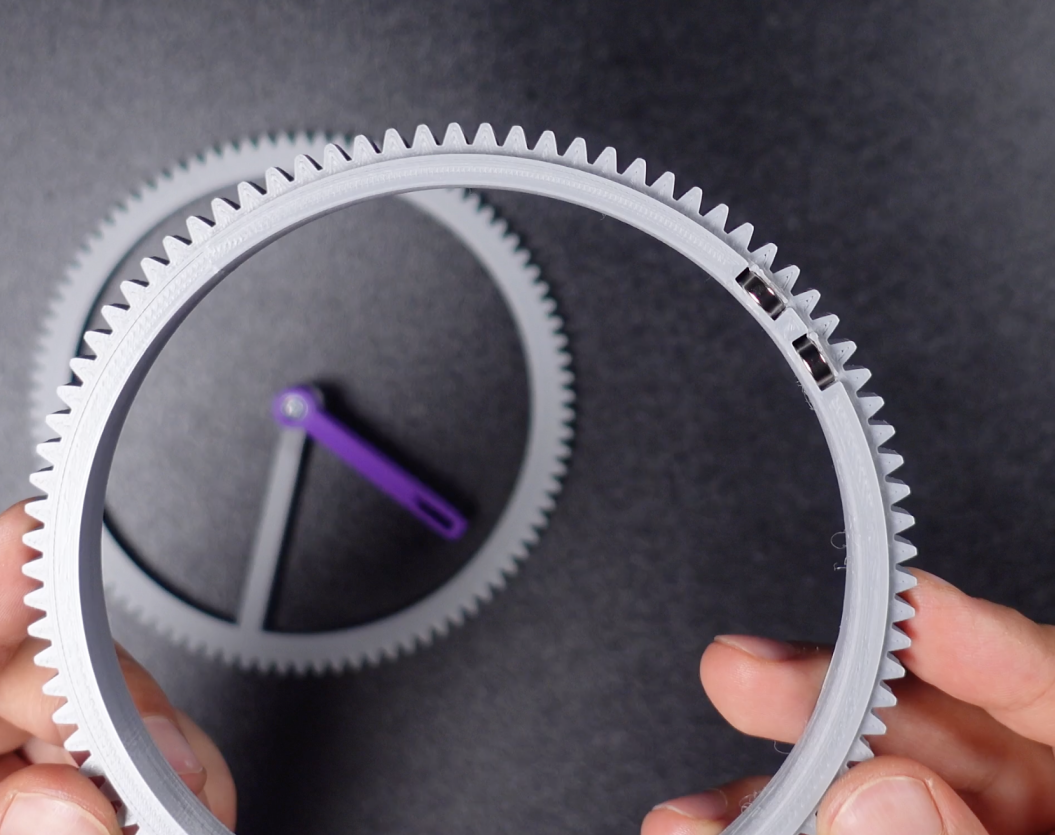

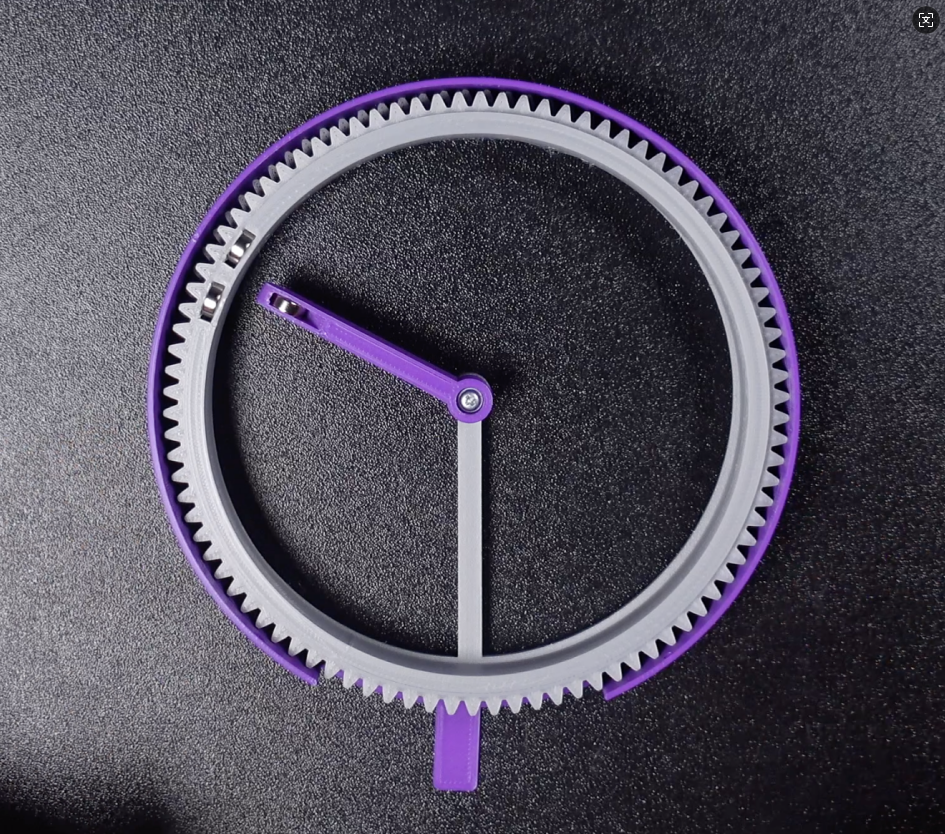

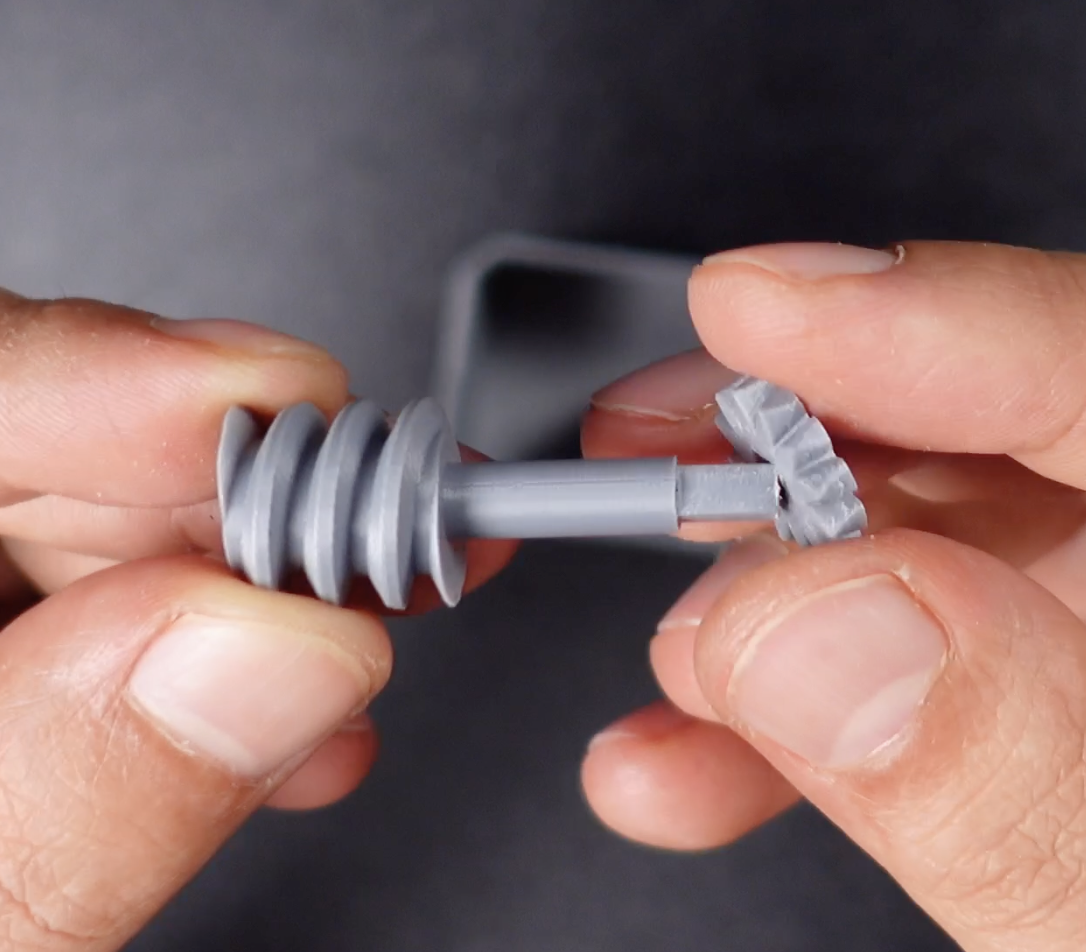

在此设计中，时针和分针的角度由磁力控制，而非机械控制。设置时间非常容易。用一定长度的螺丝固定时针和分针。插入磁铁并测试它们如何与重力对齐。组装前，请确保所有轴都能正常旋转。

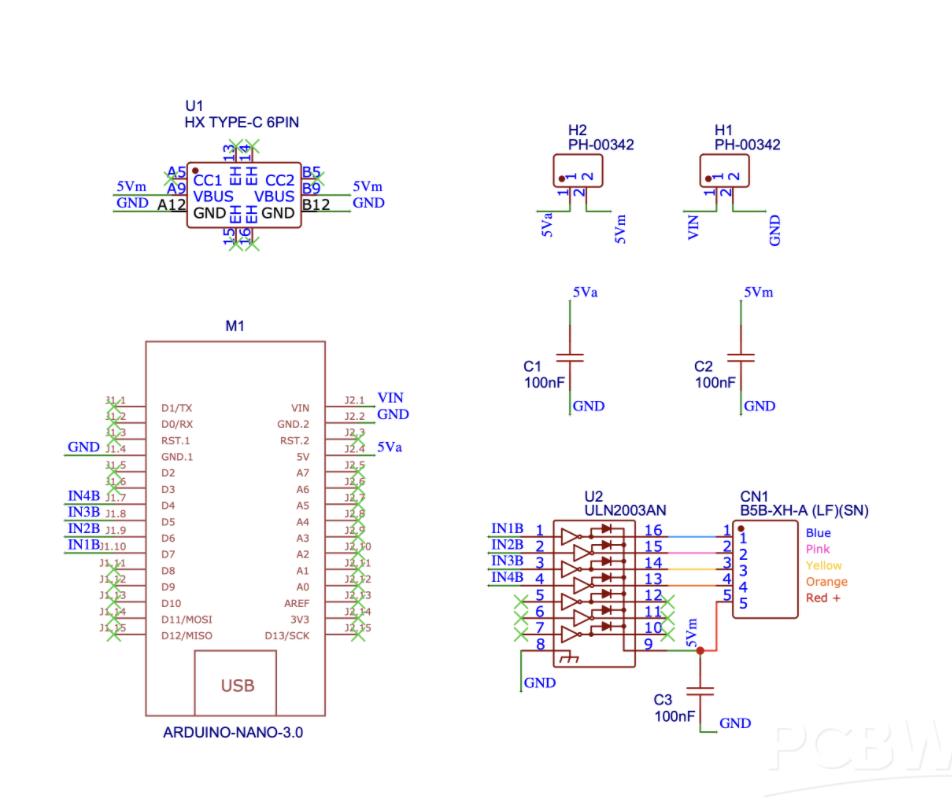

步骤2：电路元件和印刷电路板

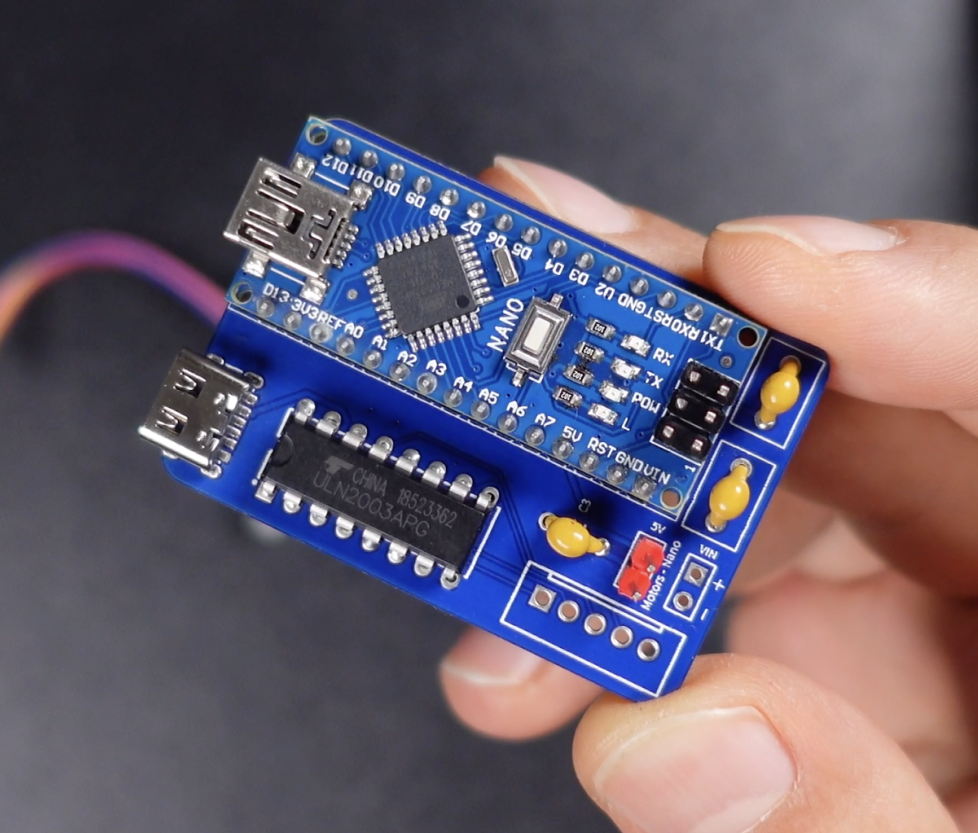

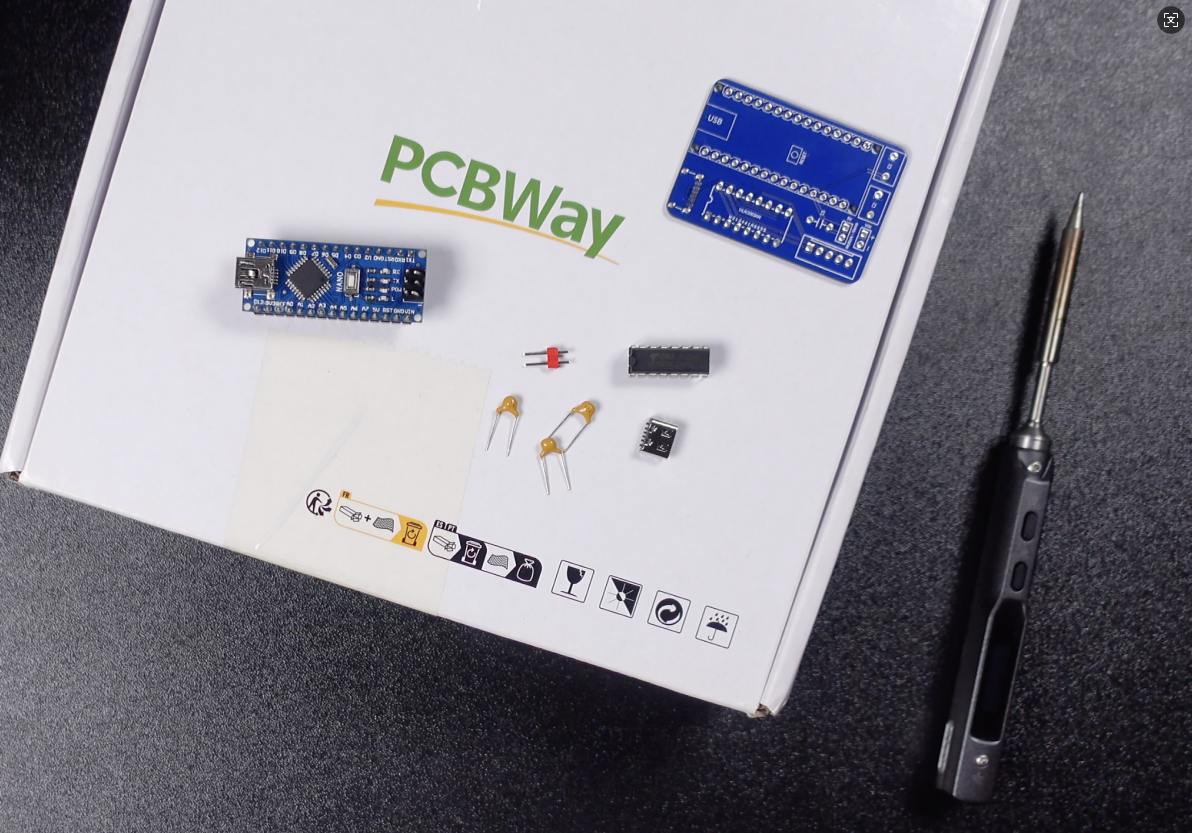

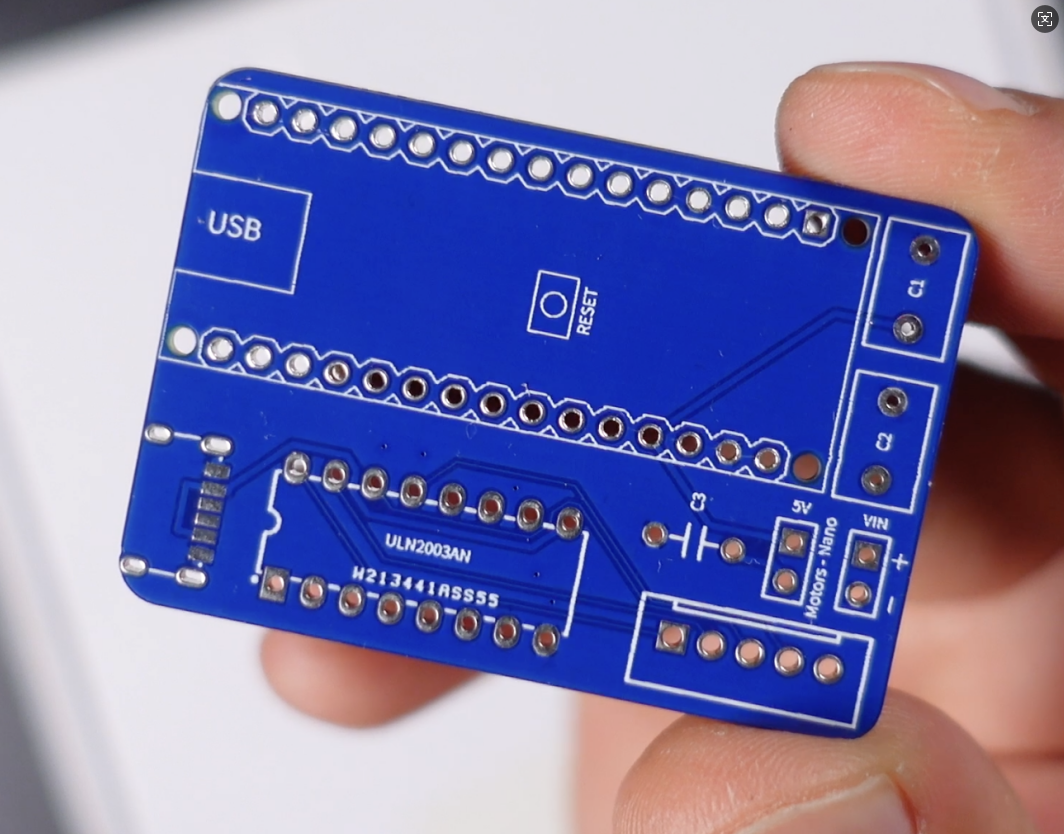

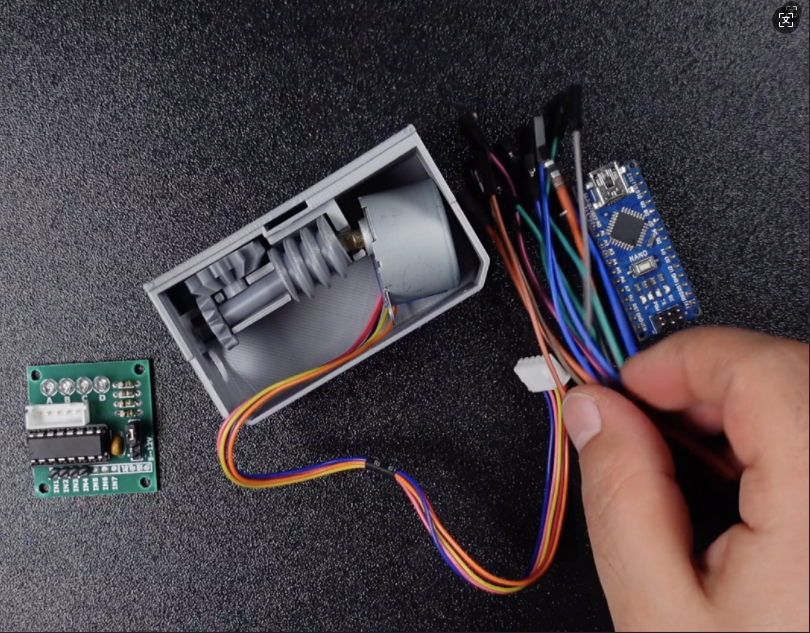

我们需要一个 Arduino Nano、一个步进电机、一个驱动器和一些电线。但在这种情况下，电路可能有点复杂，我想让它看起来更专业、更简洁。所以我设计了一块定制的印刷电路板，创建了一个 Gerber 文件，并从 PCBWay订购了它。

所需组件：

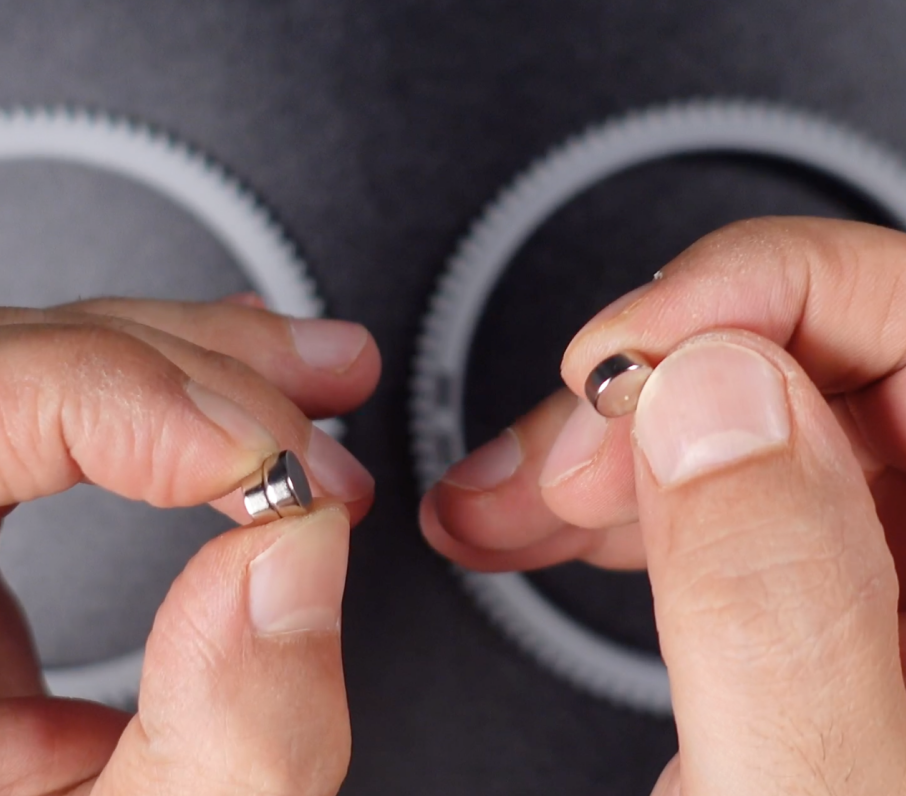

三个 8mm x 3mm 钕磁铁
28BYJ-48步进电机及驱动板（ULN2003）
Arduino Nano 板
BOM 清单和 Gerber 文件可在 PCBWay 项目页面上找到。

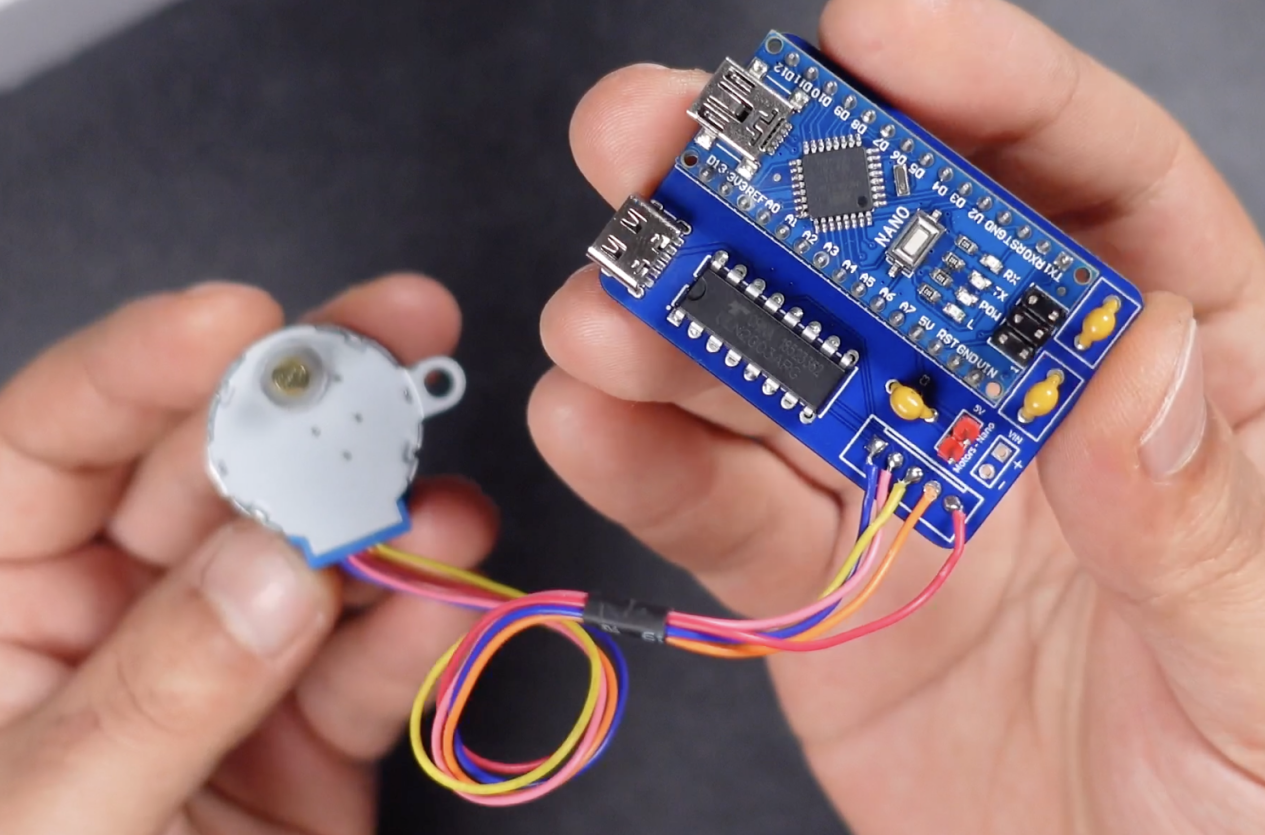

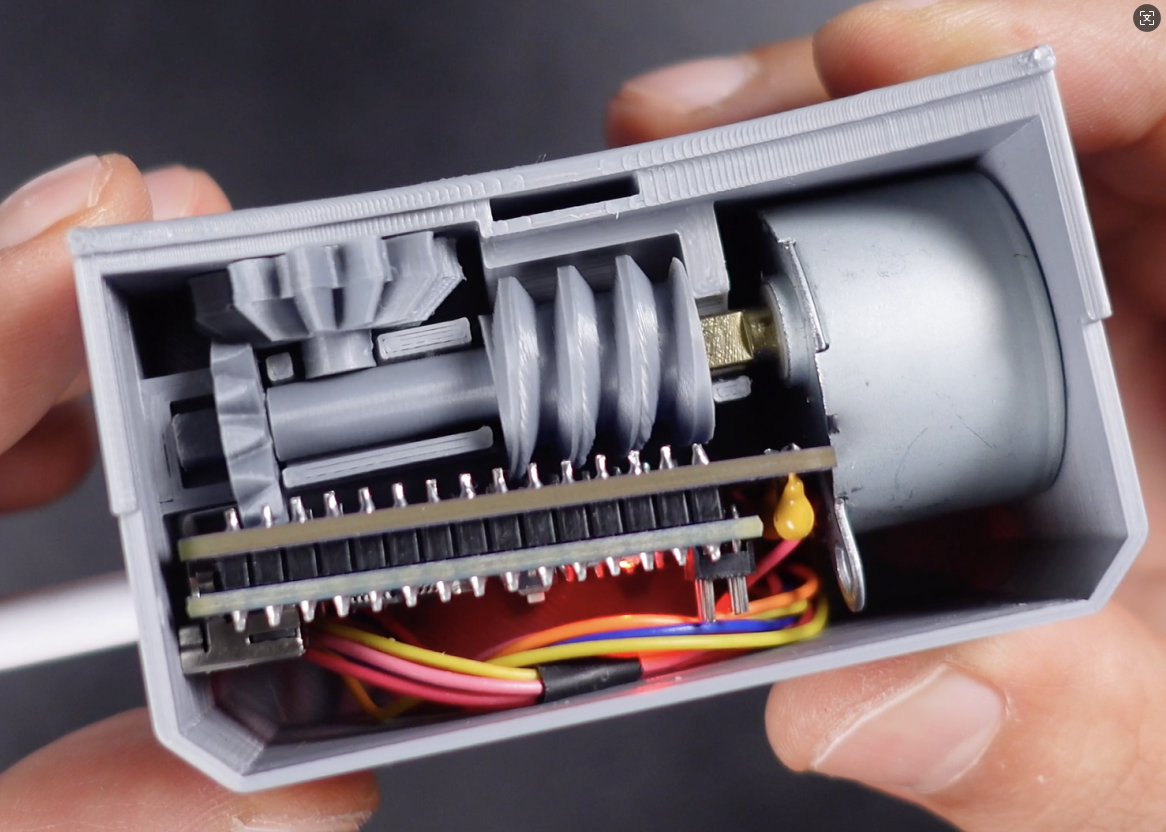

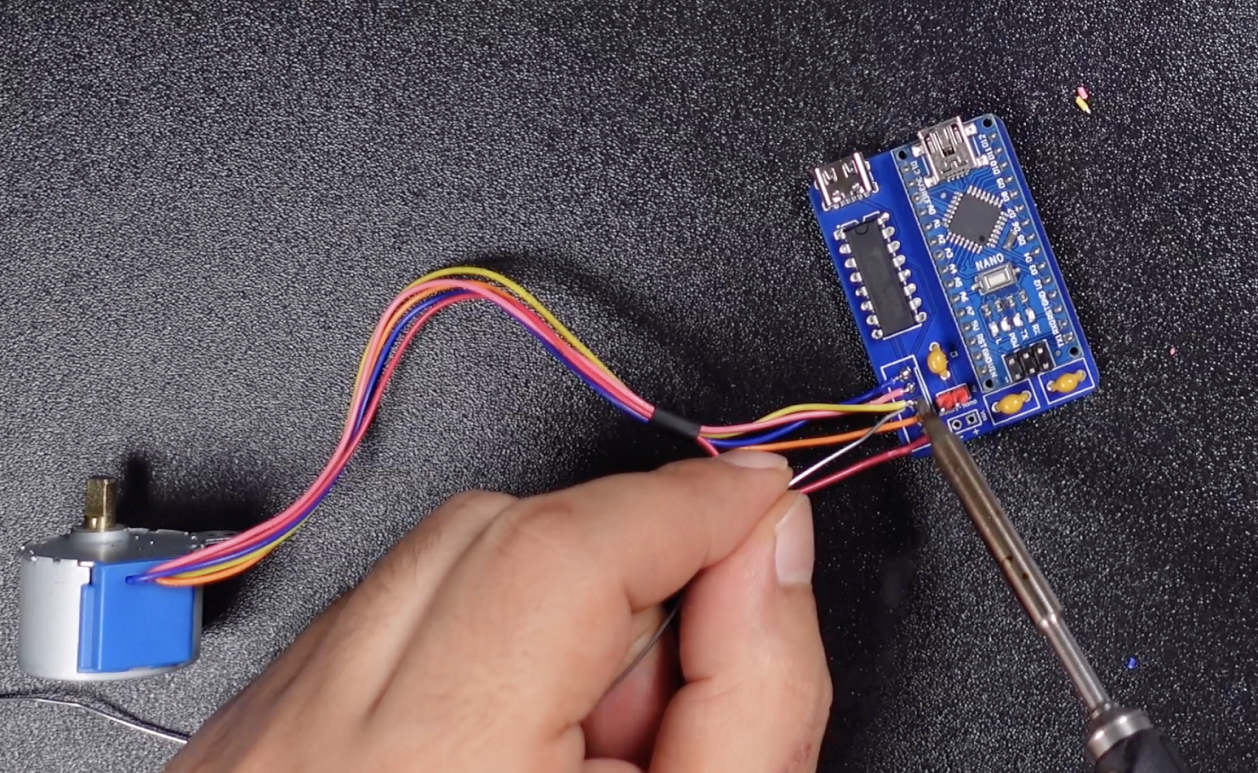

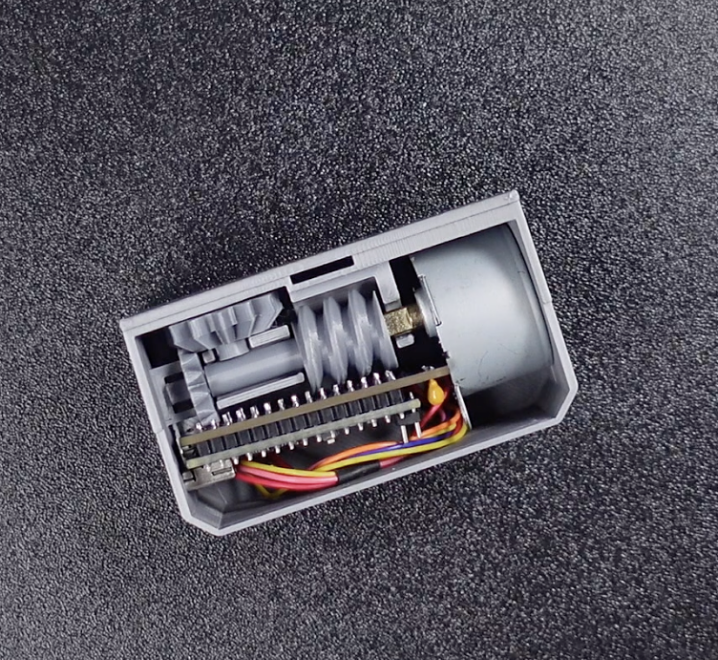

为了有效利用空间，请拆下步进电机头并按照所示的颜色顺序将电线焊接到电路板上。

步骤3：源代码

打开共享源代码，选择Arduino Nano开发板上传代码。如果电机转动方向相反，请修改代码中的电机连接顺序。

代码

// Please tune the following value if the clock gains or loses.
// Theoretically, standard of this value is 60000.
#define MILLIS_PER_MIN 60000 // milliseconds per a minute

// Motor and clock parameters
// 4096 * 90 / 12 = 30720
#define STEPS_PER_ROTATION 30720 // steps for a full turn of minute rotor

// wait for a single step of stepper
int delaytime = 2;

// ports used to control the stepper motor
// if your motor rotate to the opposite direction,
// change the order as {4, 5, 6, 7};
int port[4] = {7, 6, 5, 4};

// sequence of stepper motor control
int seq[8][4] = {
  {  LOW, HIGH, HIGH,  LOW},
  {  LOW,  LOW, HIGH,  LOW},
  {  LOW,  LOW, HIGH, HIGH},
  {  LOW,  LOW,  LOW, HIGH},
  { HIGH,  LOW,  LOW, HIGH},
  { HIGH,  LOW,  LOW,  LOW},
  { HIGH, HIGH,  LOW,  LOW},
  {  LOW, HIGH,  LOW,  LOW}
};

void rotate(int step) {
  static int phase = 0;
  int i, j;
  int delta = (step > 0) ? 1 : 7;
  int dt = 20;

  step = (step > 0) ? step : -step;
  for(j = 0; j < step; j++) {
    phase = (phase + delta) % 8;
    for(i = 0; i < 4; i++) {
      digitalWrite(port[i], seq[phase][i]);
    }
    delay(dt);
    if(dt > delaytime) dt--;
  }
  // power cut
  for(i = 0; i < 4; i++) {
    digitalWrite(port[i], LOW);
  }
}

void setup() {
  pinMode(port[0], OUTPUT);
  pinMode(port[1], OUTPUT);
  pinMode(port[2], OUTPUT);
  pinMode(port[3], OUTPUT);
  rotate(-20); // for approach run
  rotate(20); // approach run without heavy load
  rotate(STEPS_PER_ROTATION / 60);
}

void loop() {
  static long prev_min = 0, prev_pos = 0;
  long min;
  static long pos;

  min = millis() / MILLIS_PER_MIN;
  if(prev_min == min) {
    return;
  }
  prev_min = min;
  pos = (STEPS_PER_ROTATION * min) / 60;
  rotate(-20); // for approach run
  rotate(20); // approach run without heavy load
  if(pos - prev_pos > 0) {
    rotate(pos - prev_pos);
  }
  prev_pos = pos;
}

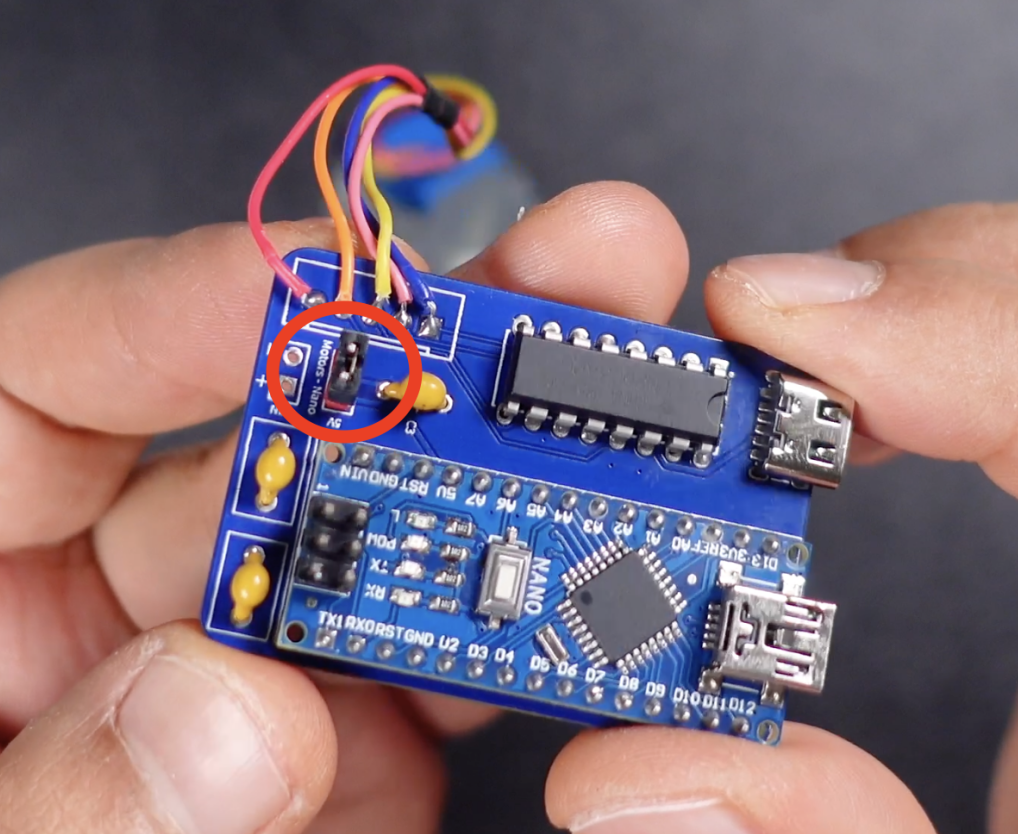

板上的跳线接头用于通过 Type-C USB 端口为 Arduino Nano 和电机提供 5 伏电源。

又一个项目结束了，首先感谢PCBWay的支持。如果您喜欢这个项目，可以关注并点赞。感谢您的阅读。

附录
项目链接：https://www.pcbway.com/project/shareproject/3D_Hollow_Clock_Controller_Board_Arduino_Nano_Stepper_Motor_and_ULN2003_Driver_9507c8ea.html
项目作者：土耳其梅尔特·基利奇 MertArduino
项目视频（2分钟）：https://www.youtube.com/watch?v=0vr2Qu_AF7U
https://www.youtube.com/watch?v=hRpLiRoMx34&t=2s
项目代码：https://pcbwayfile.s3.us-west-2.amazonaws.com/web/24/04/08/0037494941168.ino
3D文件：https://www.thingiverse.com/thing:5636482
