基于行空板M10扩展版井盖、管道监测 简单

头像 beyond 2025.06.29 21 1

创作背景:随着城镇化的发展,城市的角角落落到处分布着各种管道的井盖,他们有污水管道、天然气管道、自来水管道、电力管道、通讯管道等等,在马路上也分布着许多井盖,有时候井盖会损坏或丢失,如不能及时发现提醒、维修,会对行人、车辆的安全造成极大的威胁,对整个城市的形象也是一种不良影响。 设计初衷为及时发现井盖损坏、丢失情况,管道内可燃气体,有害气体较多时,并进行提醒警示、报告维修,及时通风,避免造成人员伤亡现象。

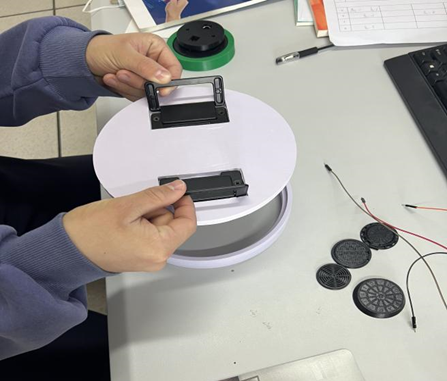

作品简介:1. 井盖设计:传统井盖一般是在盖子表面预留两个小孔,维修时需要专业的工具撬开,一般非专业人员很难打开。我们设计的井盖在盖子表面预留两个隐形的把手,维修时打开把手就可以提起井盖,不需要专业工具辅助,方便了维修。

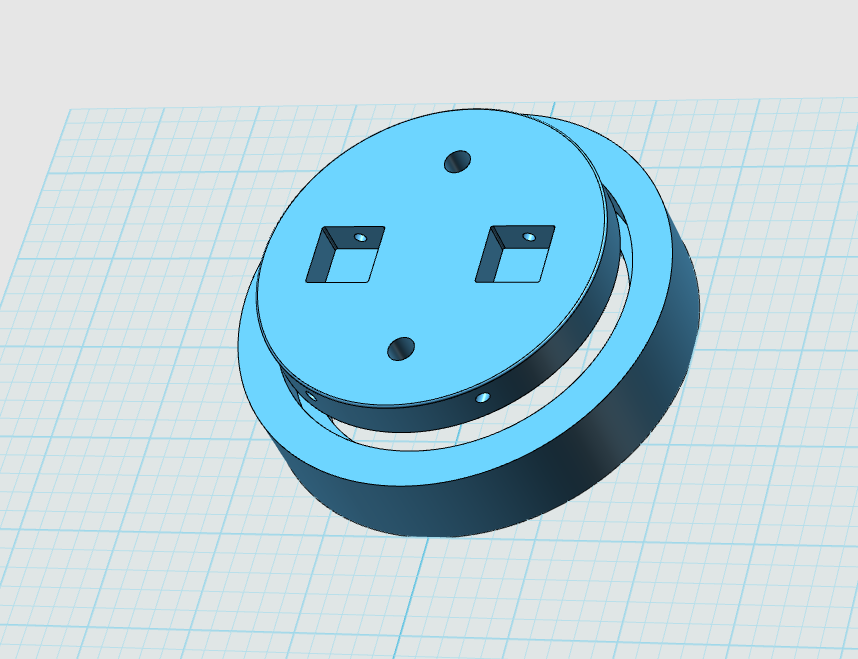

3D设计井盖效果图

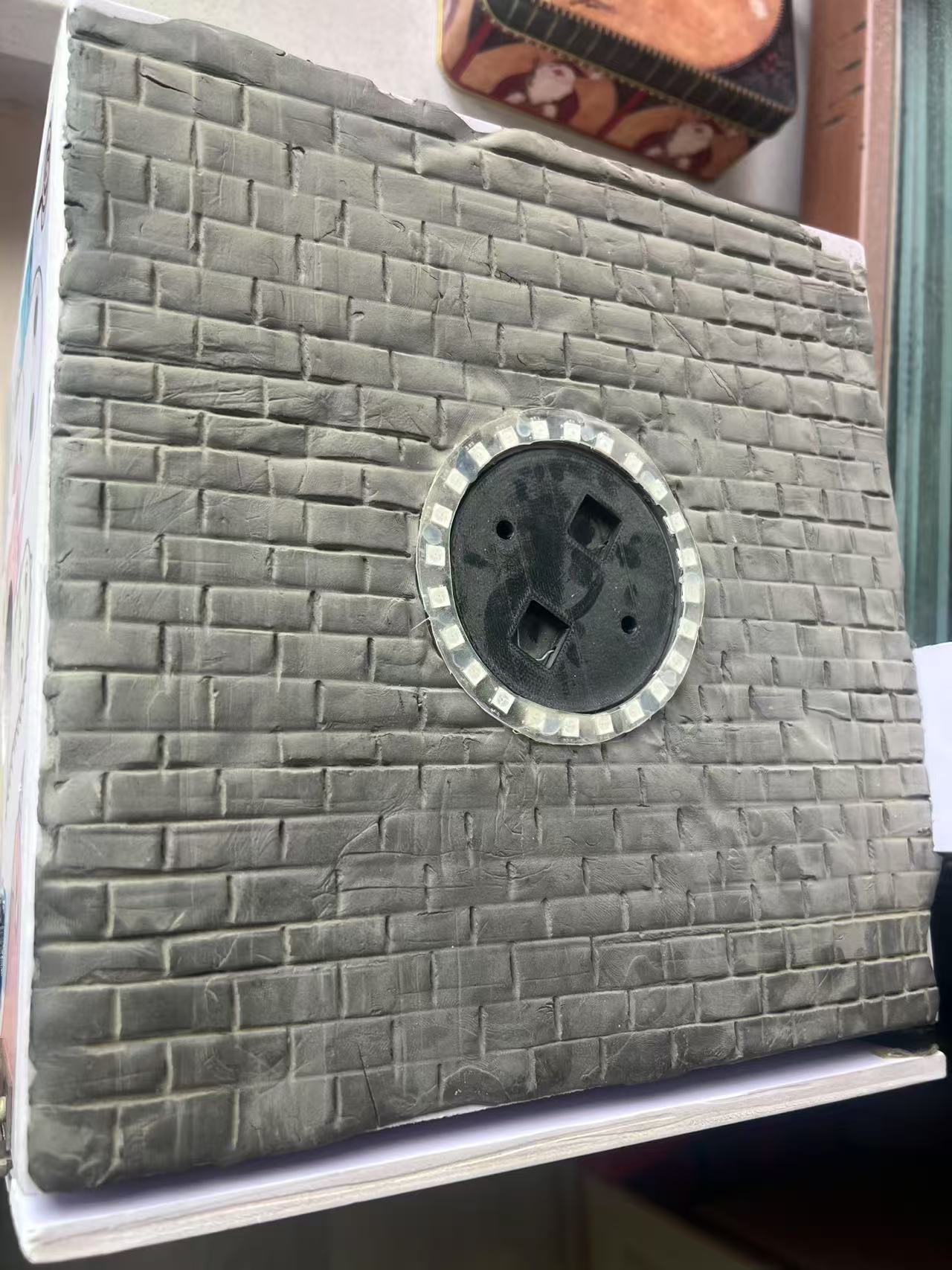

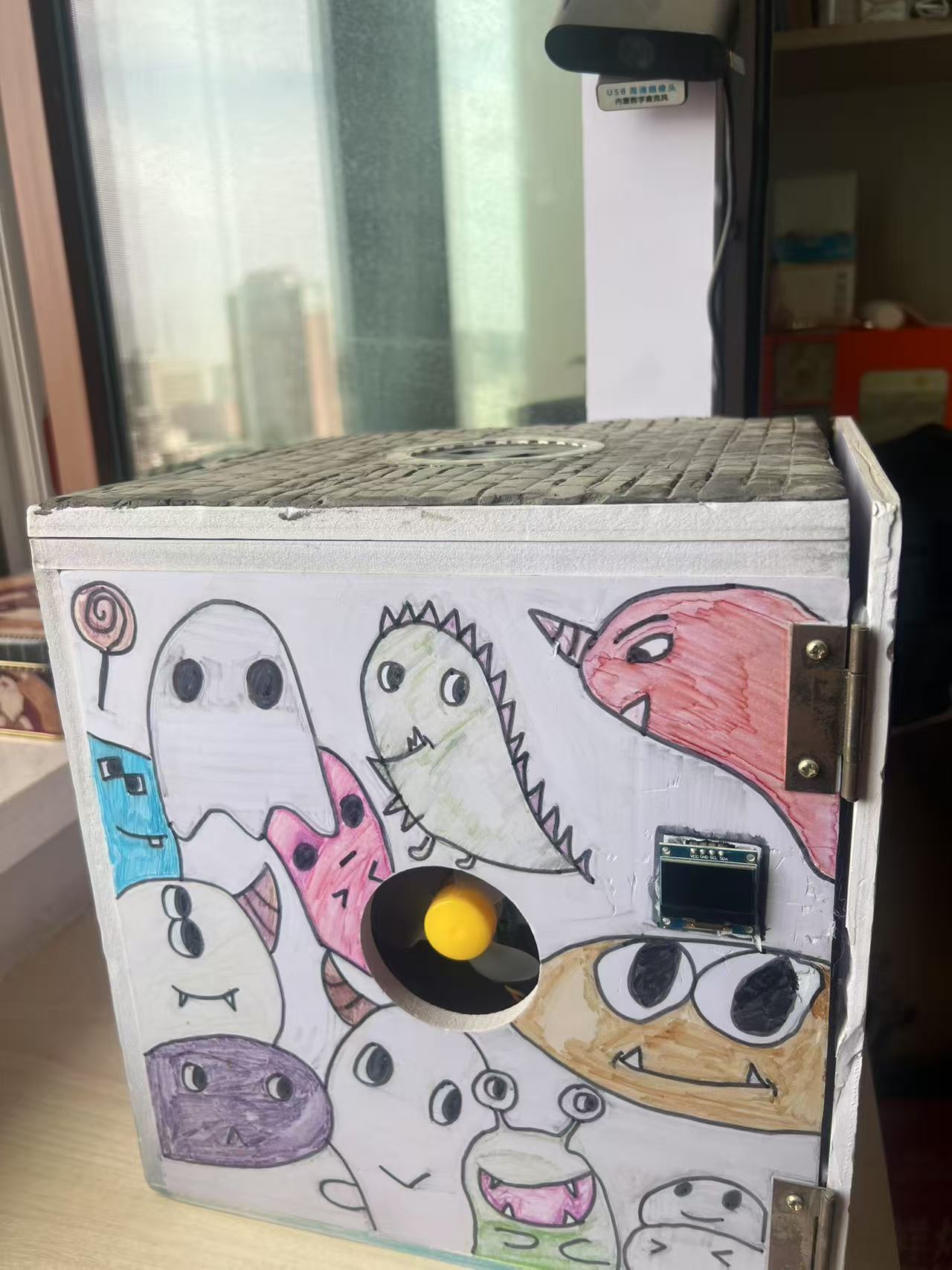

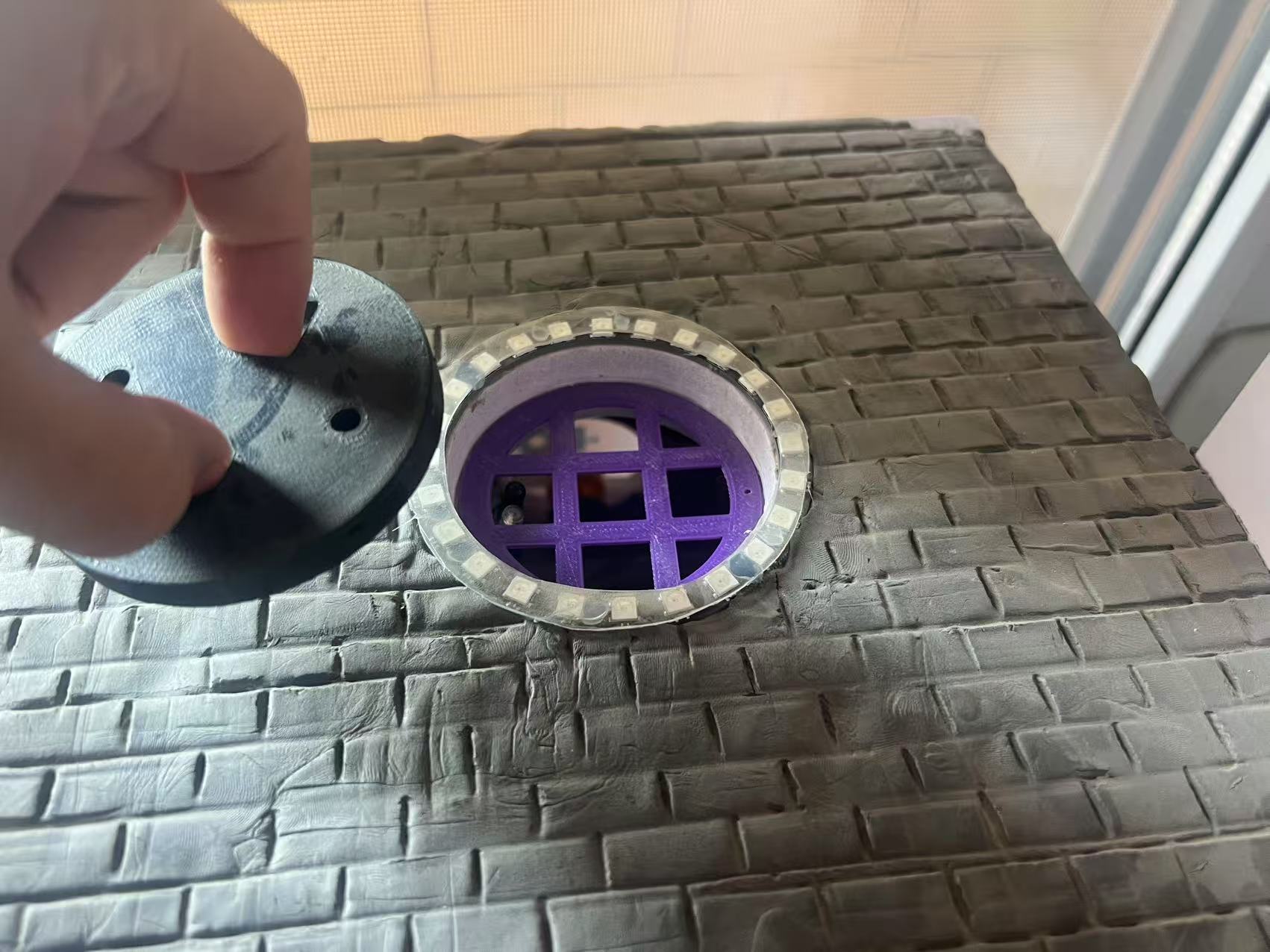

实物展示图

2. 井盖预警设计:井盖的下面安装防坠网,如遇有醉酒、接打电话的行人没有注意到提醒掉入井道,这时防坠网能防止行人摔伤。

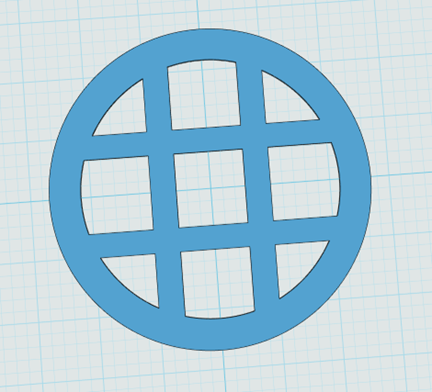

3D设计防坠网图

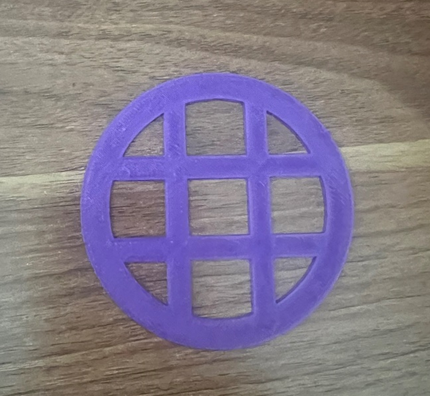

实物展示图

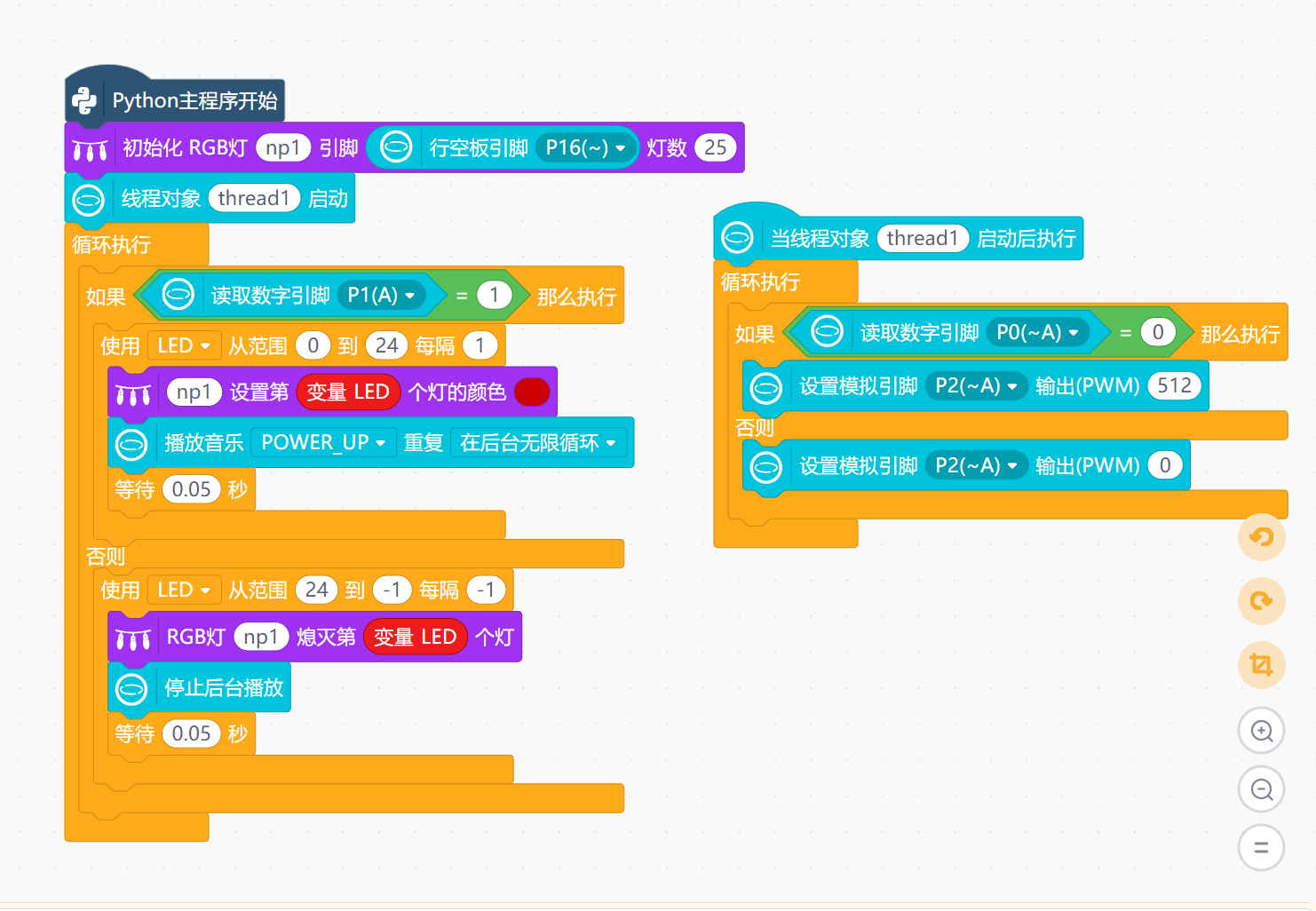

项目功能:程序运行后,利用红外检测模块检测井盖是否存在,如果不存在ws2812灯环进行提醒,语音进行提醒。

管道内部,如果可燃气体或有害气体检测,如果超标就开启排风,把气体排出。

硬件连接:P16连接ws2812,P1连接红外传感器,P0连接气体检测模块,P2连接风扇等。


效果展示:


作品演示视频:https://www.bilibili.com/video/BV1KT3czoEWW/

总结与展望:由于时间原因,摄像头识别井盖,将数据通过物联网发送平台还没做,手头也没有gps、音箱播放模块等,部分功能制作还是简单,后期还得多在论坛里学习,希望作品不足得到批评,提出更多建议改进。
