行空板M10扩展板+物联网红外遥控智能家居 中等

头像 Isabella_J 2025.06.26 13 0

功能:

1.显示光照和声音强度和当前指令

2.红外遥控4盏灯、1个天窗(可调角度)、1个门(模拟开关门、需另外加扩展舵机)

3.物联网控制4盏灯、1个天窗





一、材料准备:


Mind+结合行空板制作智能语音灯光——小智图15
1.行空板 M10 1个

2.行空板双路电机驱动I/O扩展板   1套


3. Gravity:Arduino 编程积木入门版学习套件

所需零件:

按钮 1个

舵机1个

角度传感器1个

LED灯2个

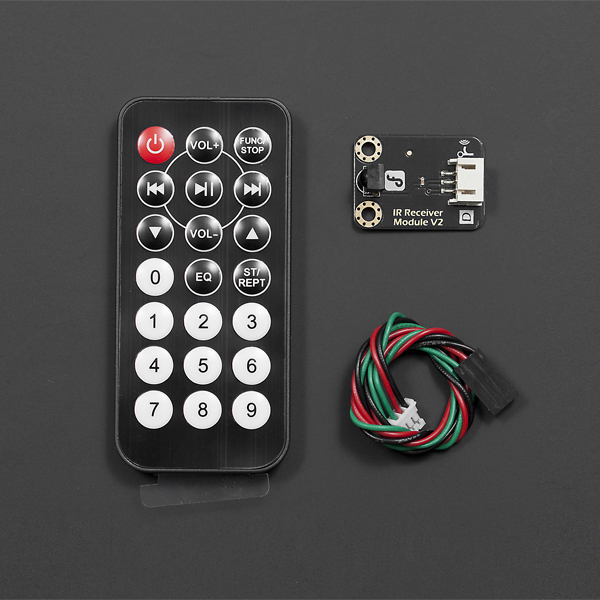

4. 红外遥控器  1个

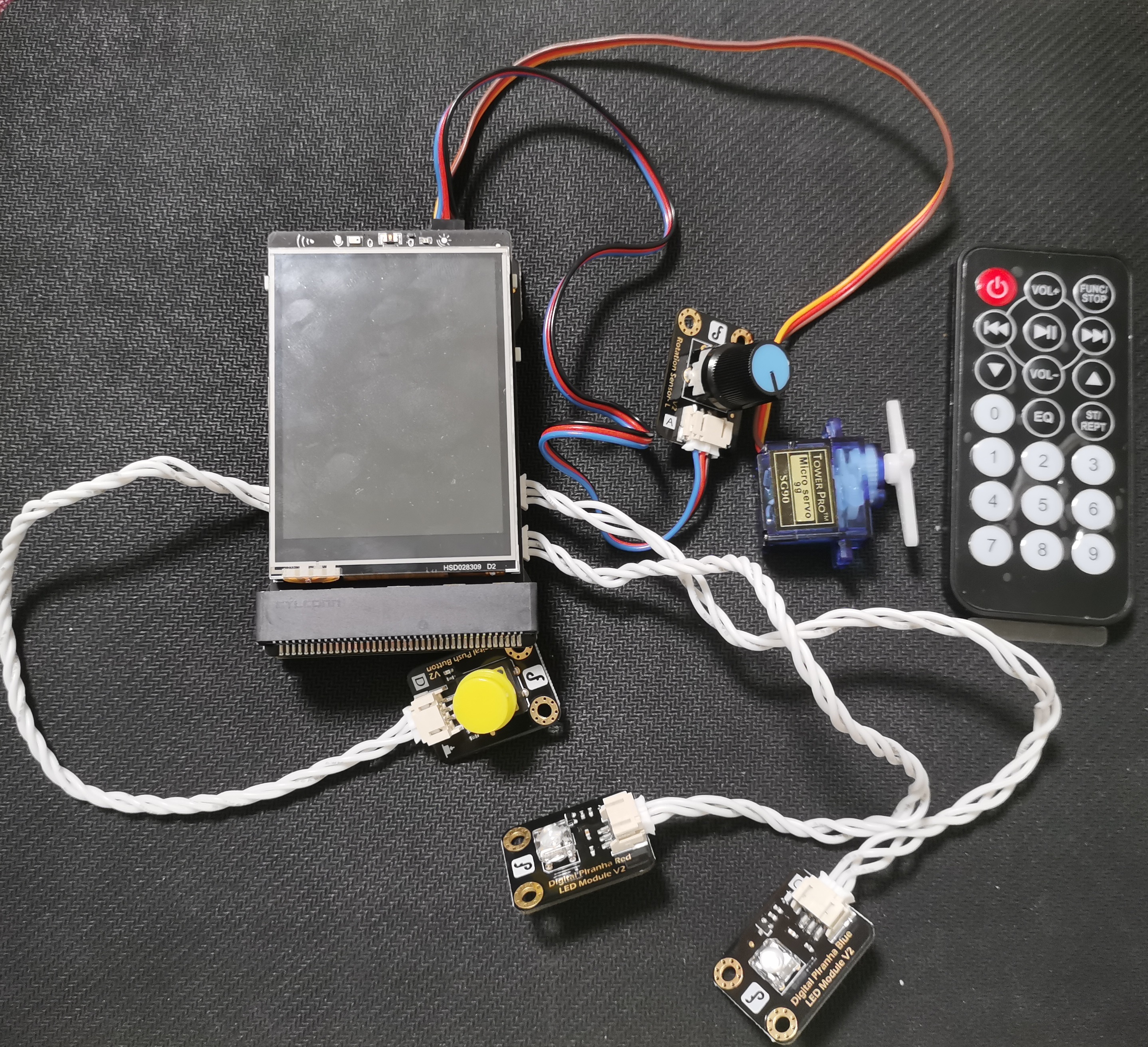

二、设备连接(如下图):





1.将行空板 M10安装到行空板双路电机驱动I/O扩展板






2.连接传感器、执行器

P0连接舵机(控制天窗打开关闭)

P1连接LED(书房灯)

P3连接角度传感器(调整天窗角度)

P4连接LED(儿童房灯)

P9连接按钮(门铃)

红外遥控器








三、编写代码:

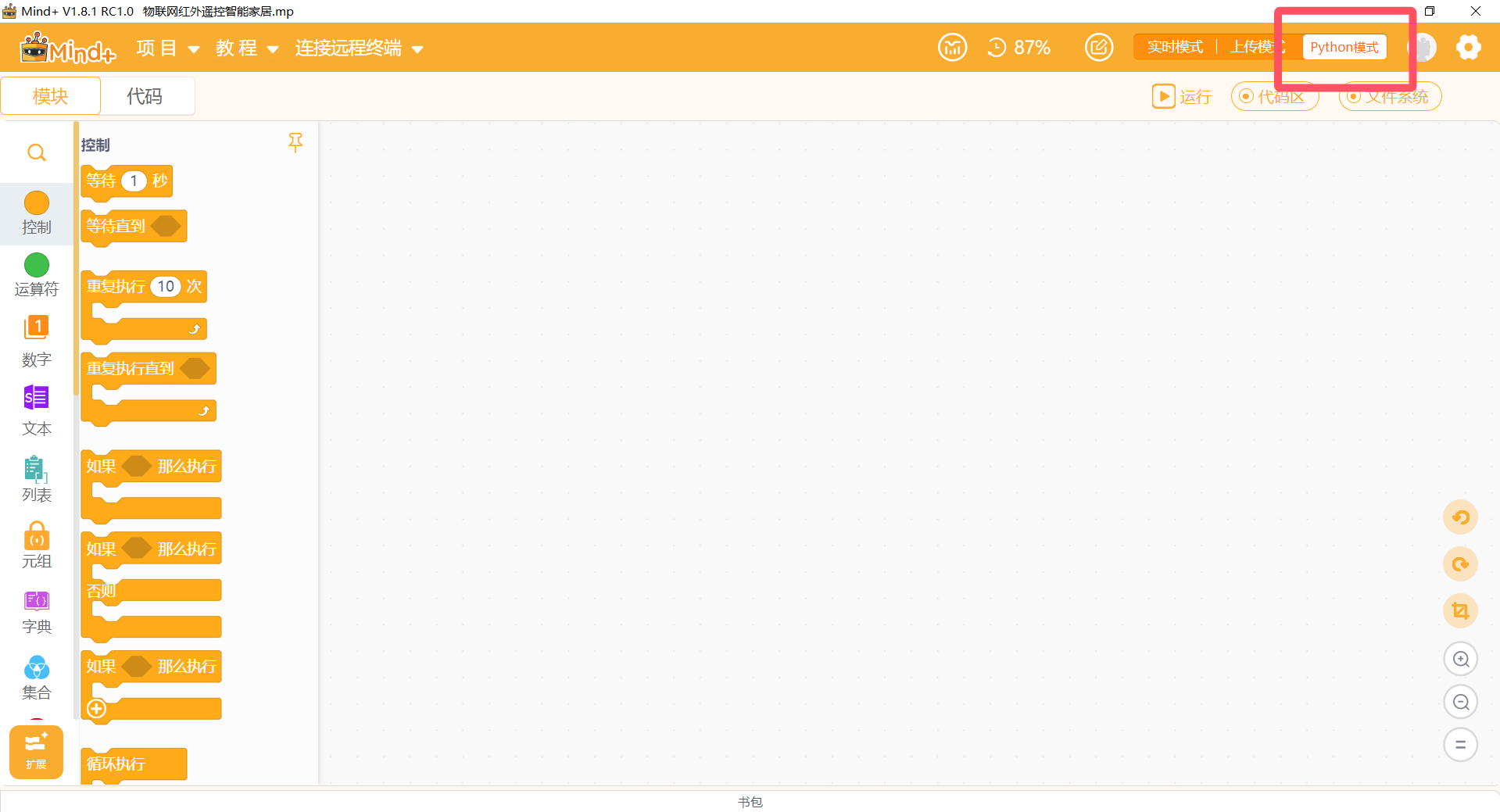

1. 双击打开mind+,切换到Python模式

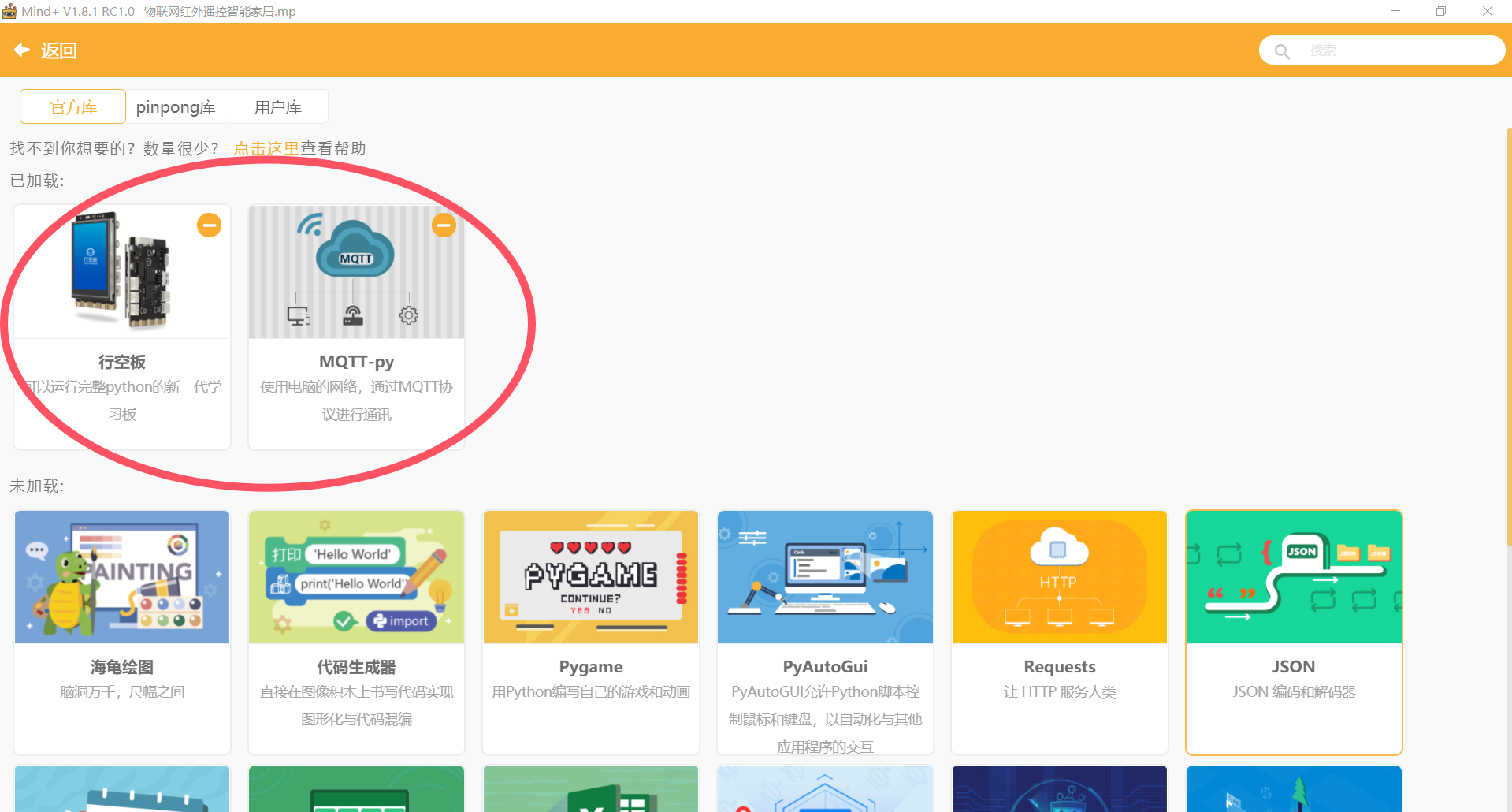

2. 左下角添加扩展,在官方库选项卡中选择行空板、MQTT-py

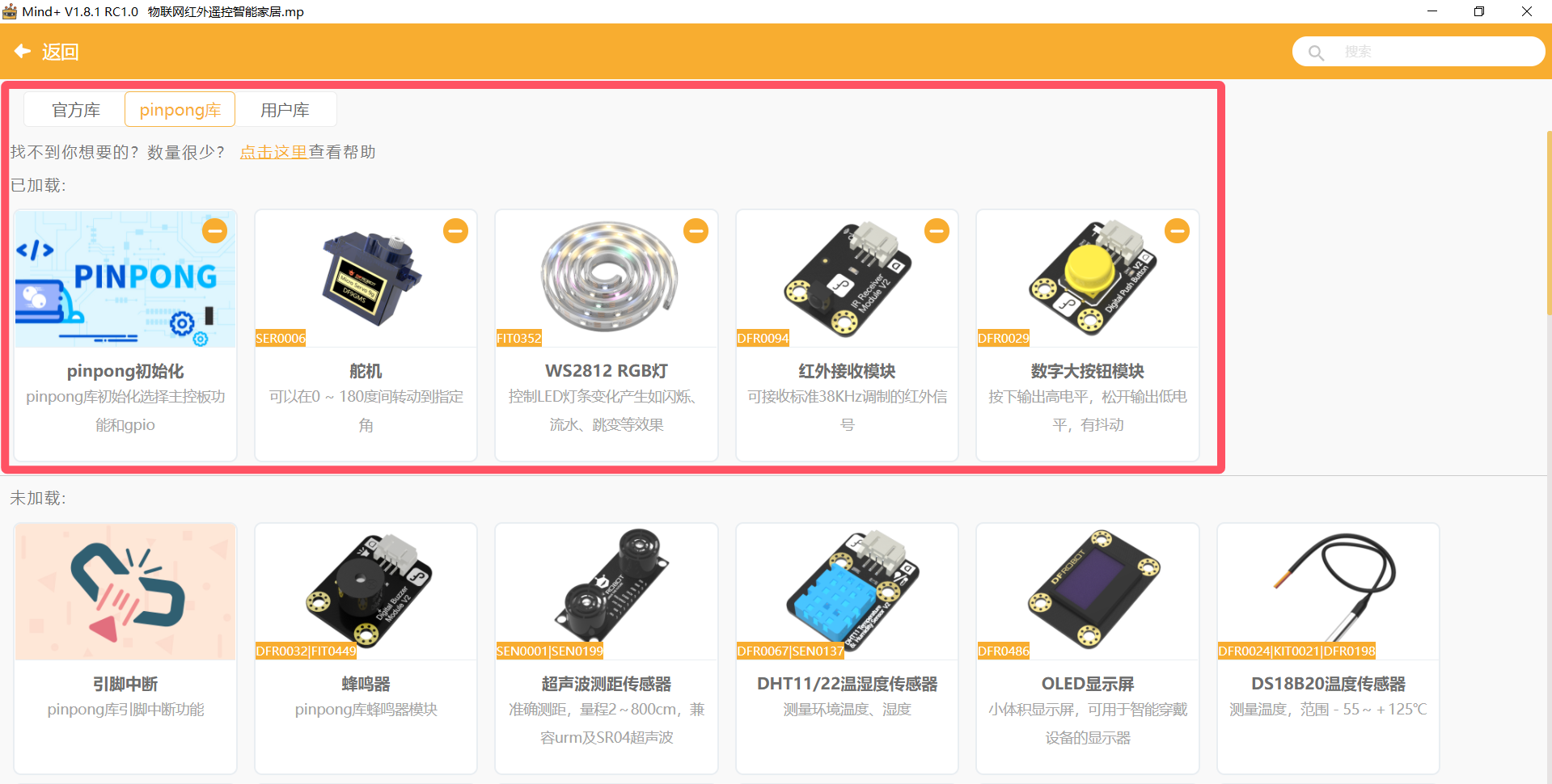

3. 在pinpong库选项卡中选择pinpong初始化、WS2812 RGB灯、舵机、红外接收模块、数字大按钮模块

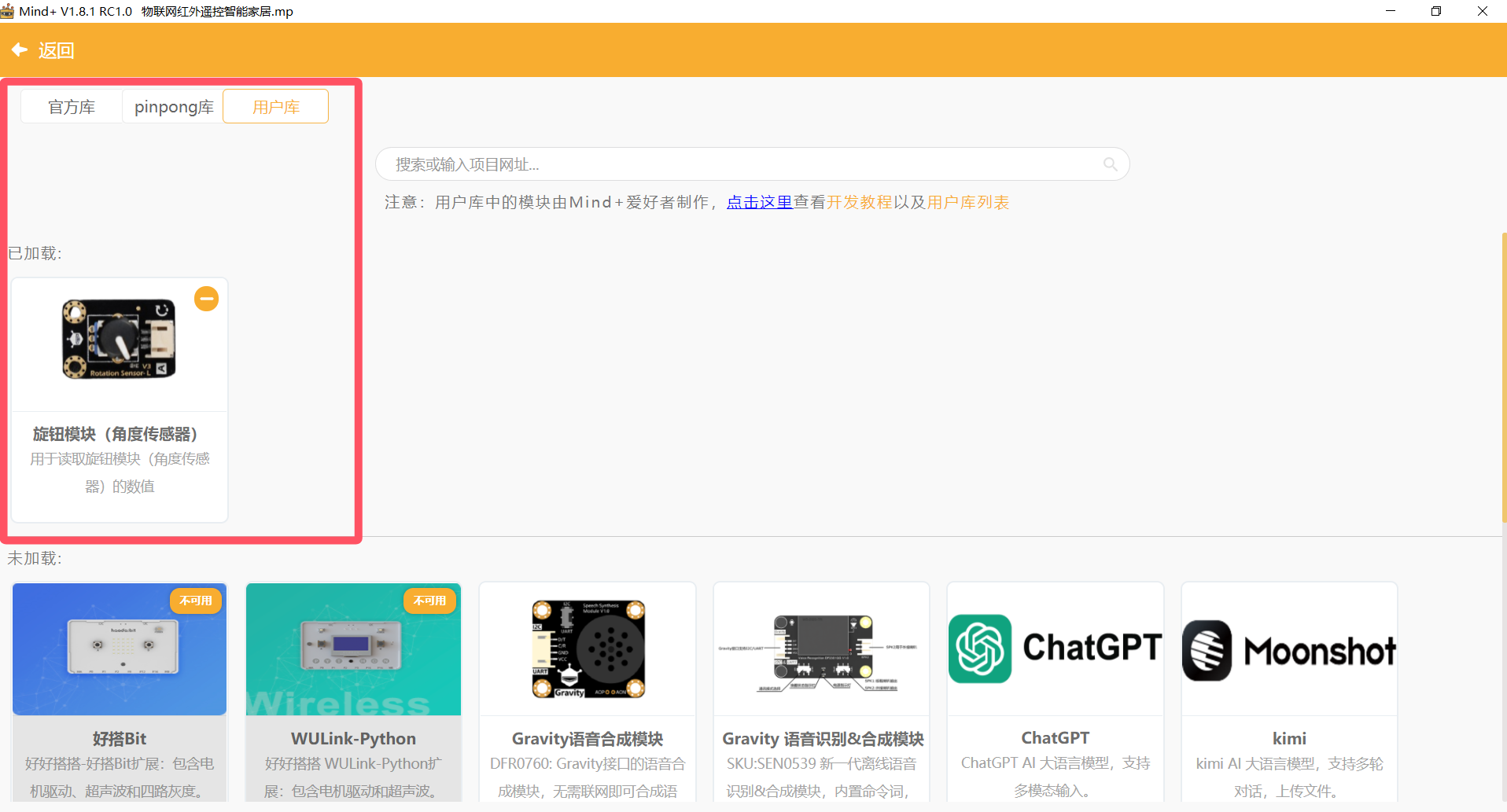

4. 在用户库选项卡中搜索角度传感器







5. 编写程序代码

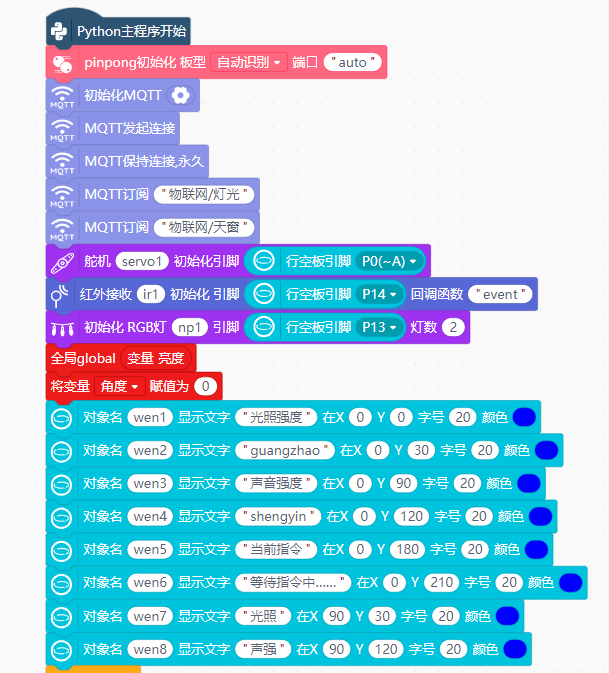

主程序

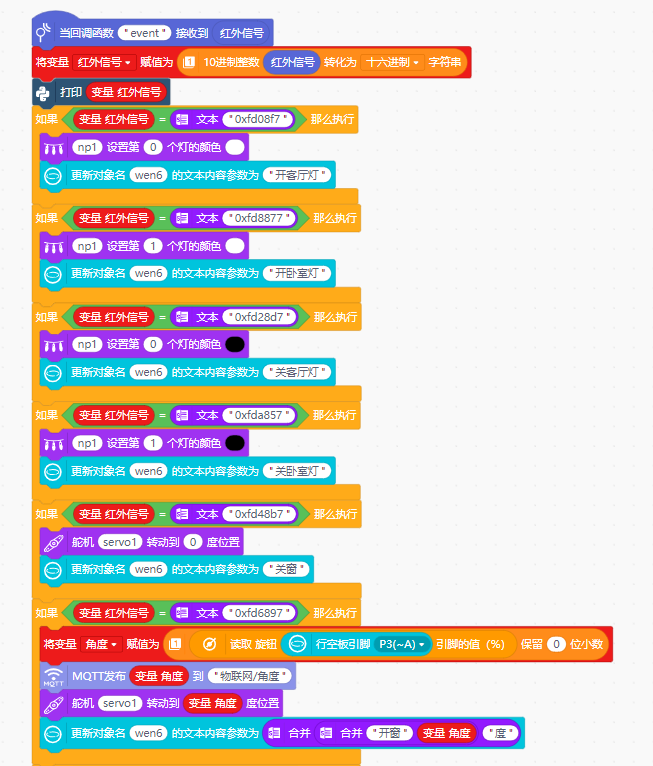

红外遥控控制

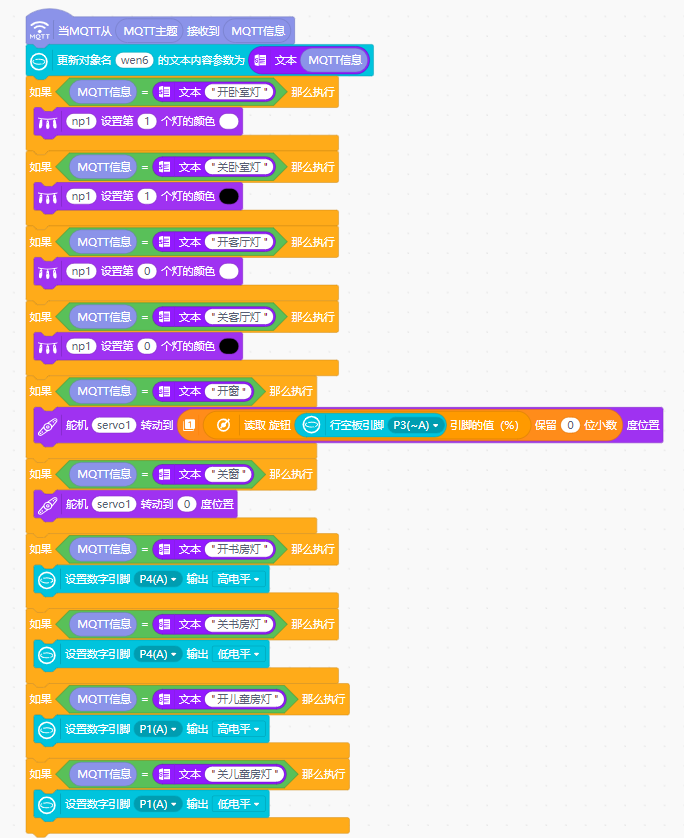

 物联网控制











DF创客社区


四、运行程序:

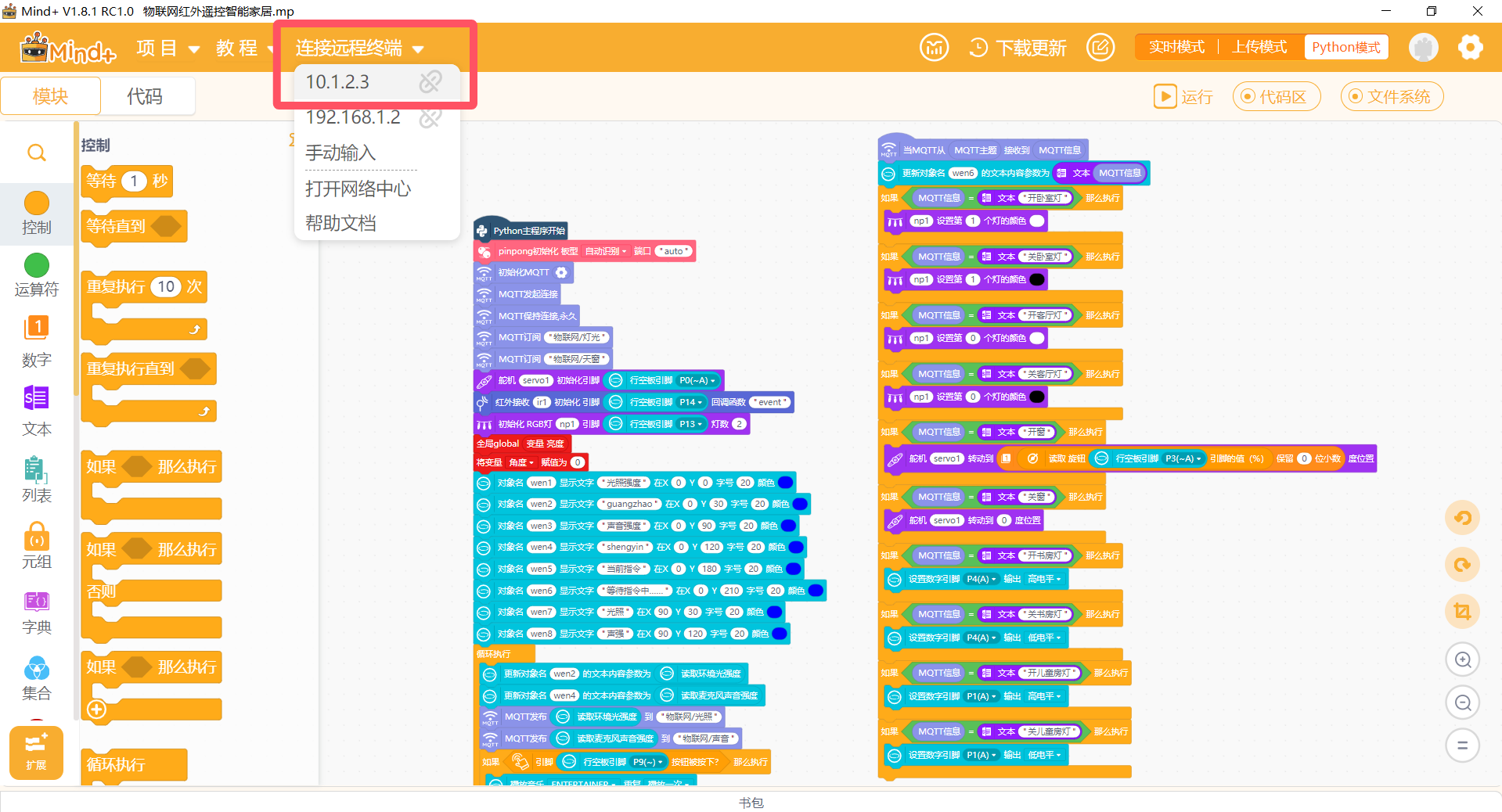

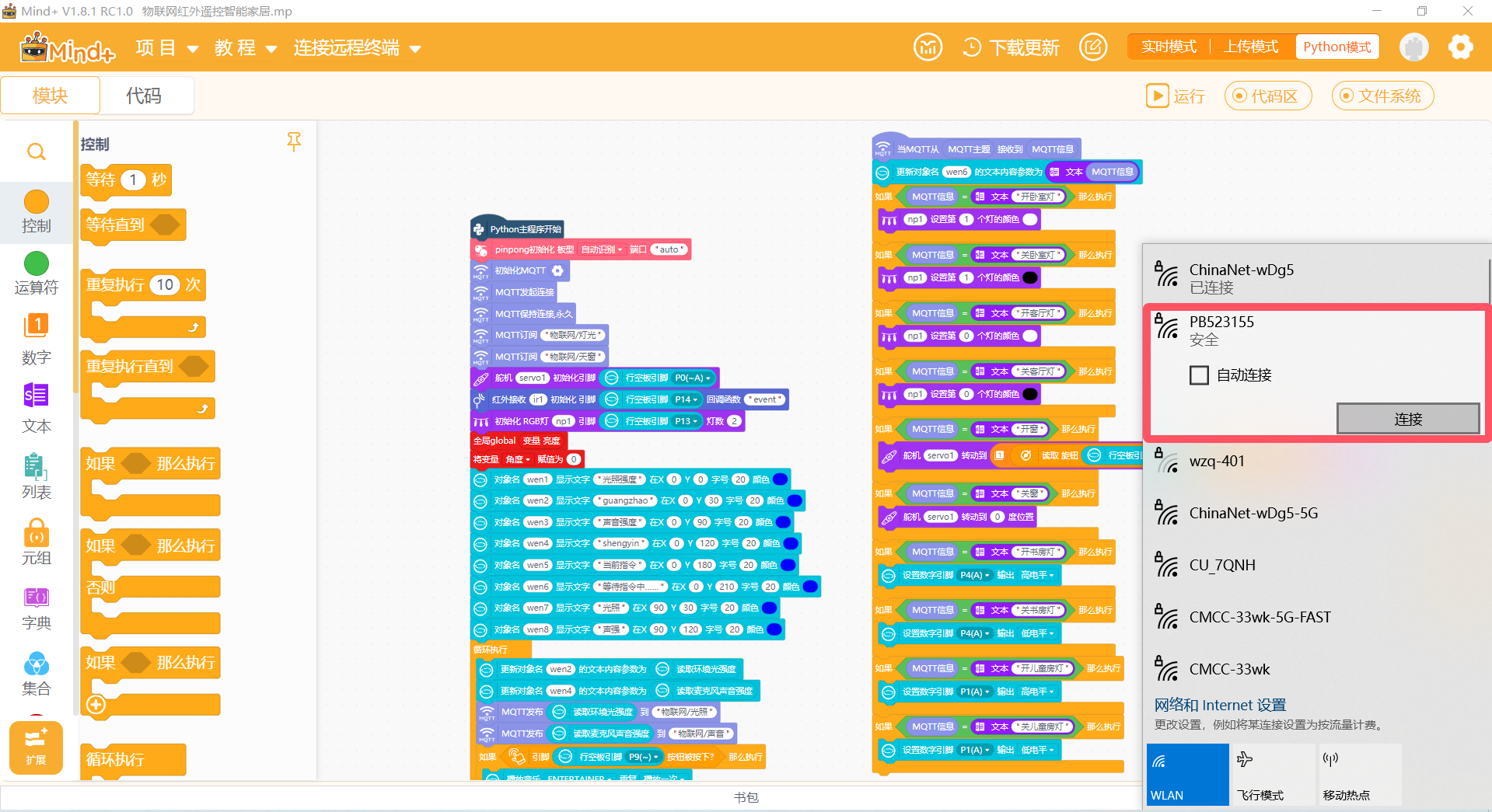

1. 先将电脑连接行空板自带热点PB523155,然后选择连接远程终端10.1.2.3







2. 等待连接成功







3. 右上角点击运行



Mind+结合行空板制作智能语音灯光——小智图13

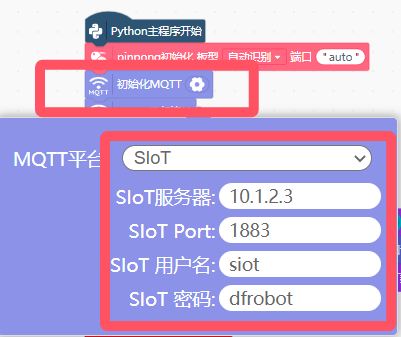

4. 浏览器登陆10.1.2.3,点击应用开关,点击打开页面,登陆SIoT账号(siot 密码dfrobot)









5. 等待程序运行成功





6. 使用红外遥控器遥控、物联网指令控制







功能请看视频:
