基于行空板M10扩展板的向日葵劳动实践项目 简单

一、创作背景

勤勉耕耘育新苗，劳动实践出真知

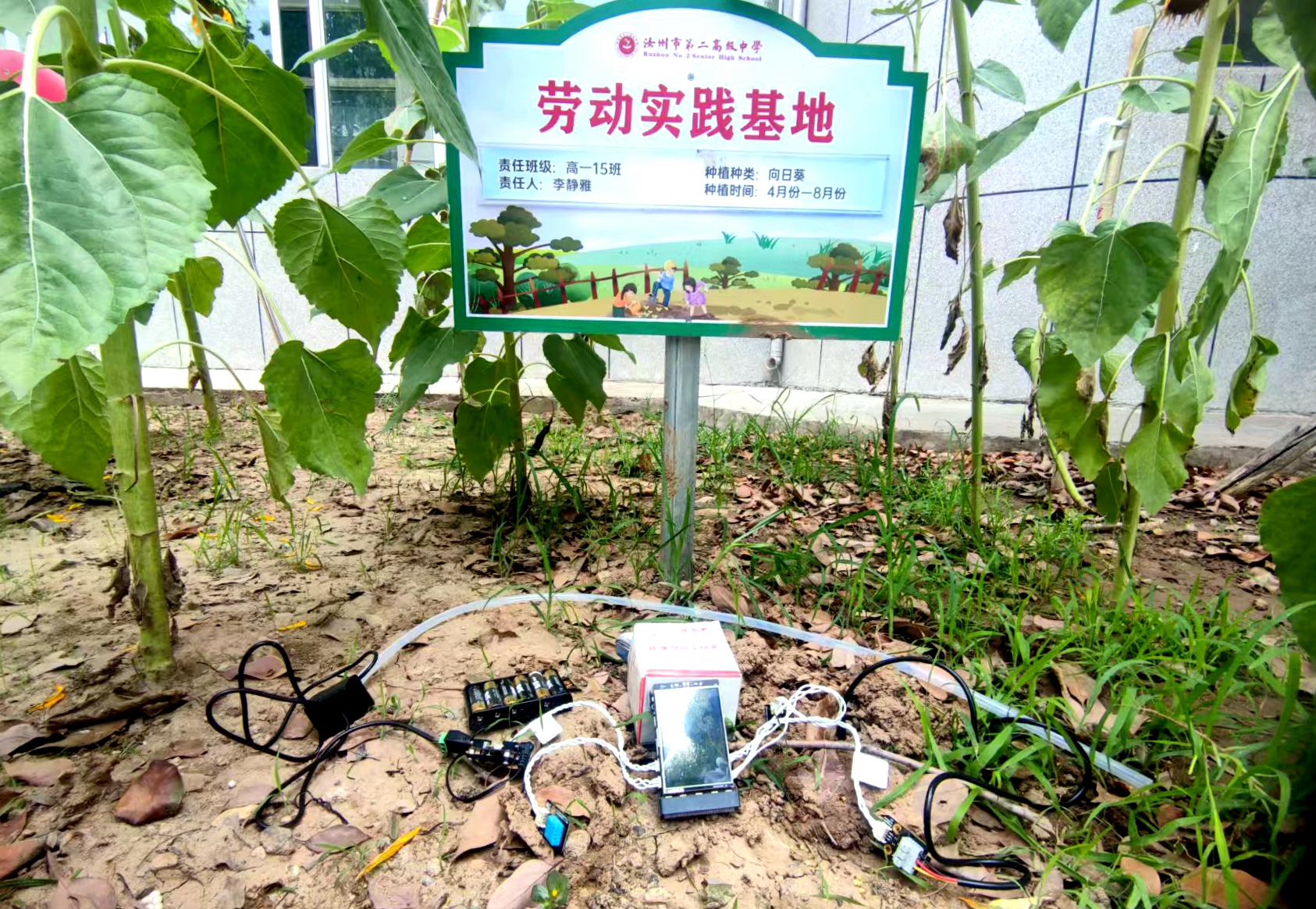

今年三月，高一高二学生们在向日葵劳动实践基地开垦土地，

播下了希望的向日葵种子。

如今，向日葵在阳光照耀下傲然绽放。

然而，面对炎热的天气，每天人工浇水不仅耗时耗力，

还难以精准控制土壤湿度。

为此，我们计划开发一套基于行空板M10扩展板的自动浇水系统，

实时监测土壤温湿度，实现智能灌溉。

今天，我将分享《基于行空板M10扩展板的向日葵劳动实践项目》。

本项目不仅让学生们走出课堂，亲身体验劳动的艰辛与乐趣，在实践中收获成长，

还能帮助他们全面了解物联网技术的实际应用，培养科技创新能力。

二、主要功能

1.通过数据采集端行空板M10和相关传感器，采集向日葵劳动实践基地的光线值、土壤湿度值、校园环的温湿度和土壤温度相关参数

2.通过服务端行空板M10搭建的SIOT平台，建立对应主题，实时收集相关数据

3.通过Mind+可视化界面，实时显示向日葵实践基地土壤相关参数，通过水泵按钮控制水泵的开关。

三、硬件连接

数据采集端：行空板M10、M10扩展板、水泵、土壤传感器、温湿度传感器，防水温度传感器，

服务器端： 行空板M10、M10扩展板

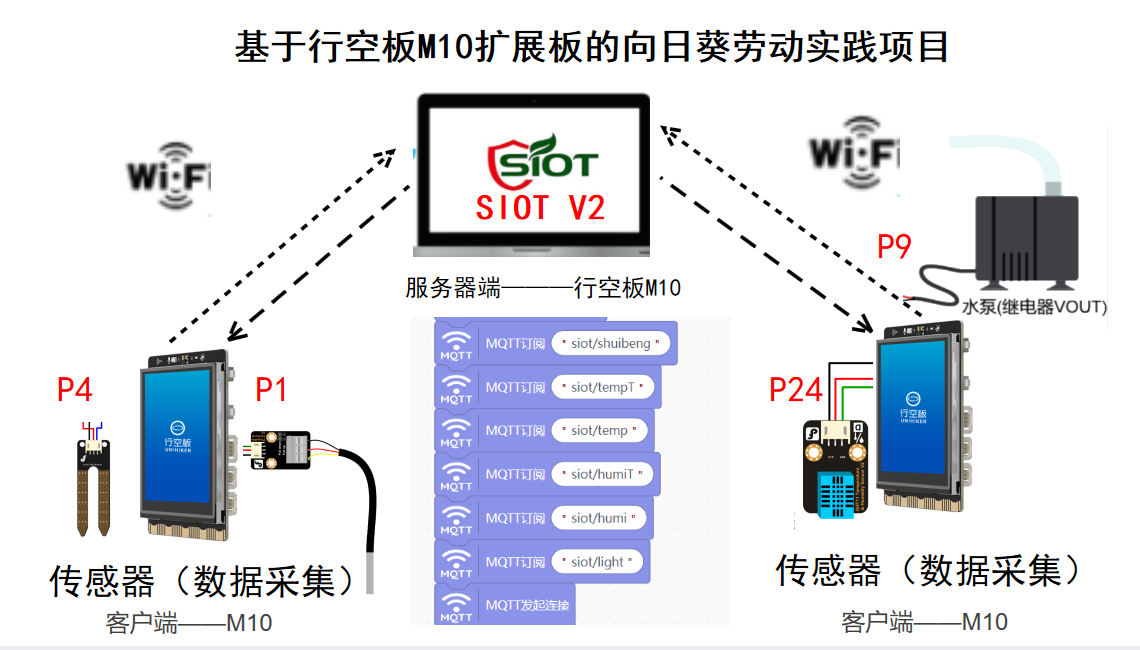

硬件连接示意图如下：

四、测试程序

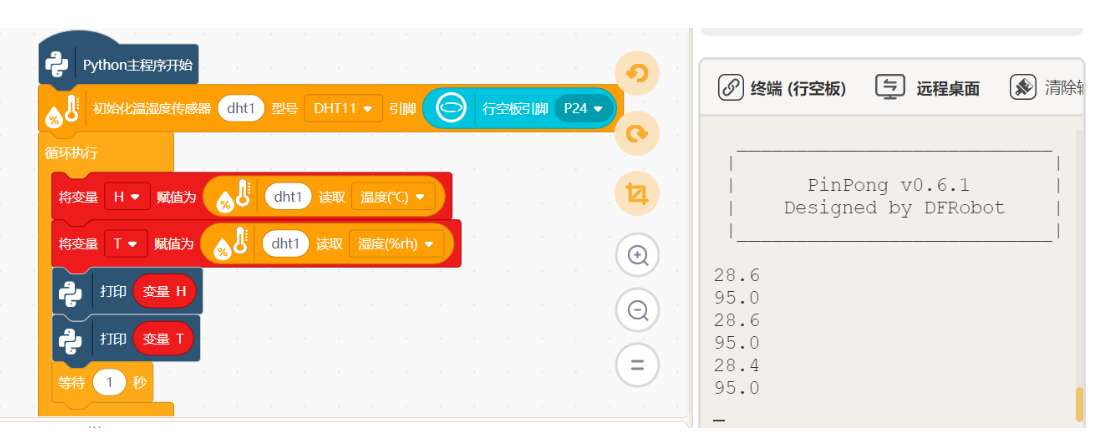

测试校园温湿度程序

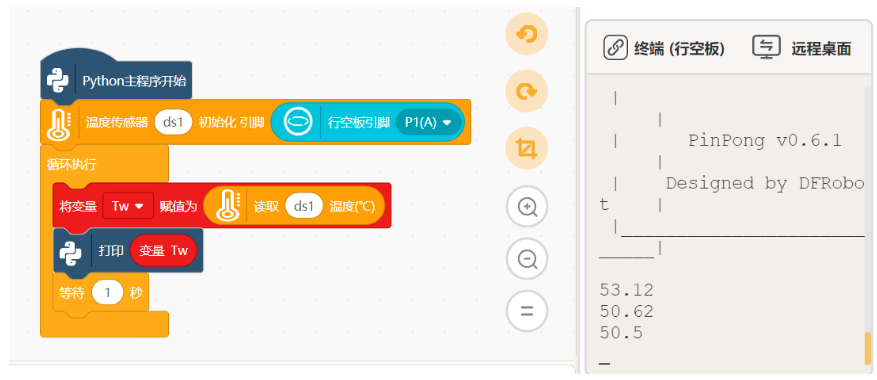

测试土壤温度程序

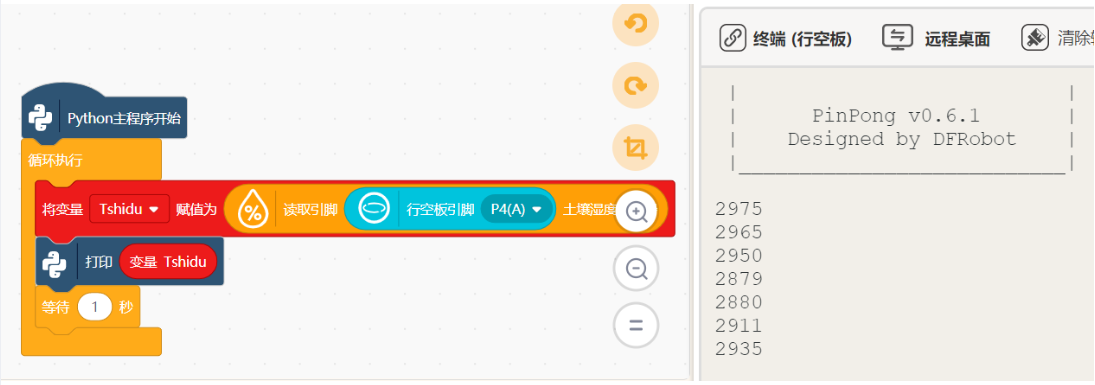

测试土壤湿度程序

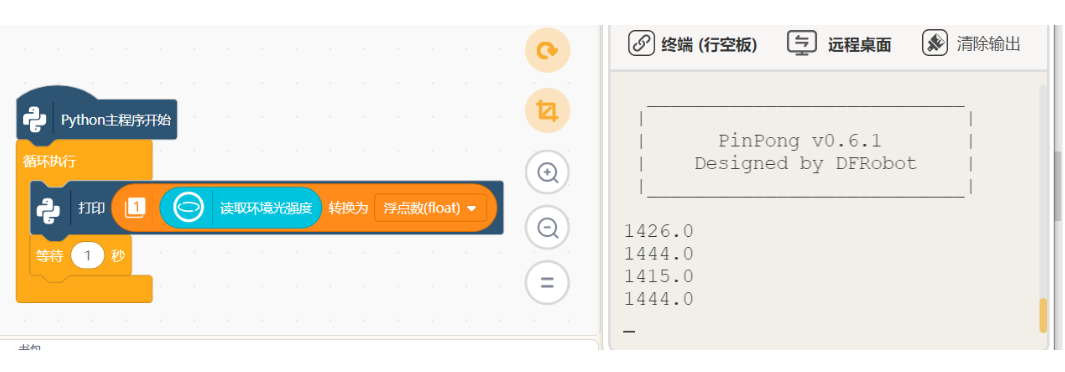

测试校园光线程序

五、行空板M10连接网络

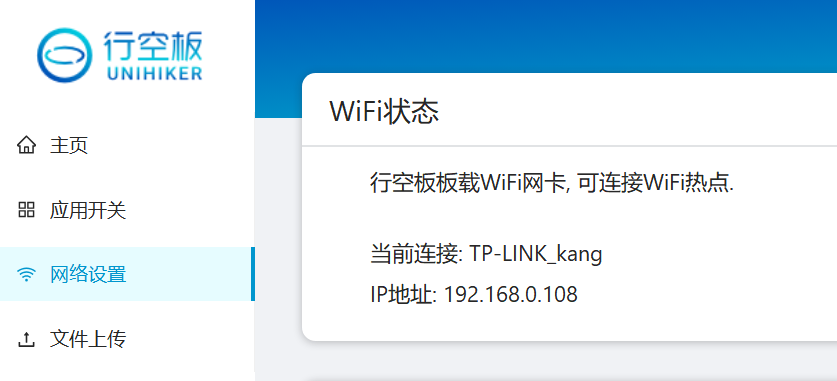

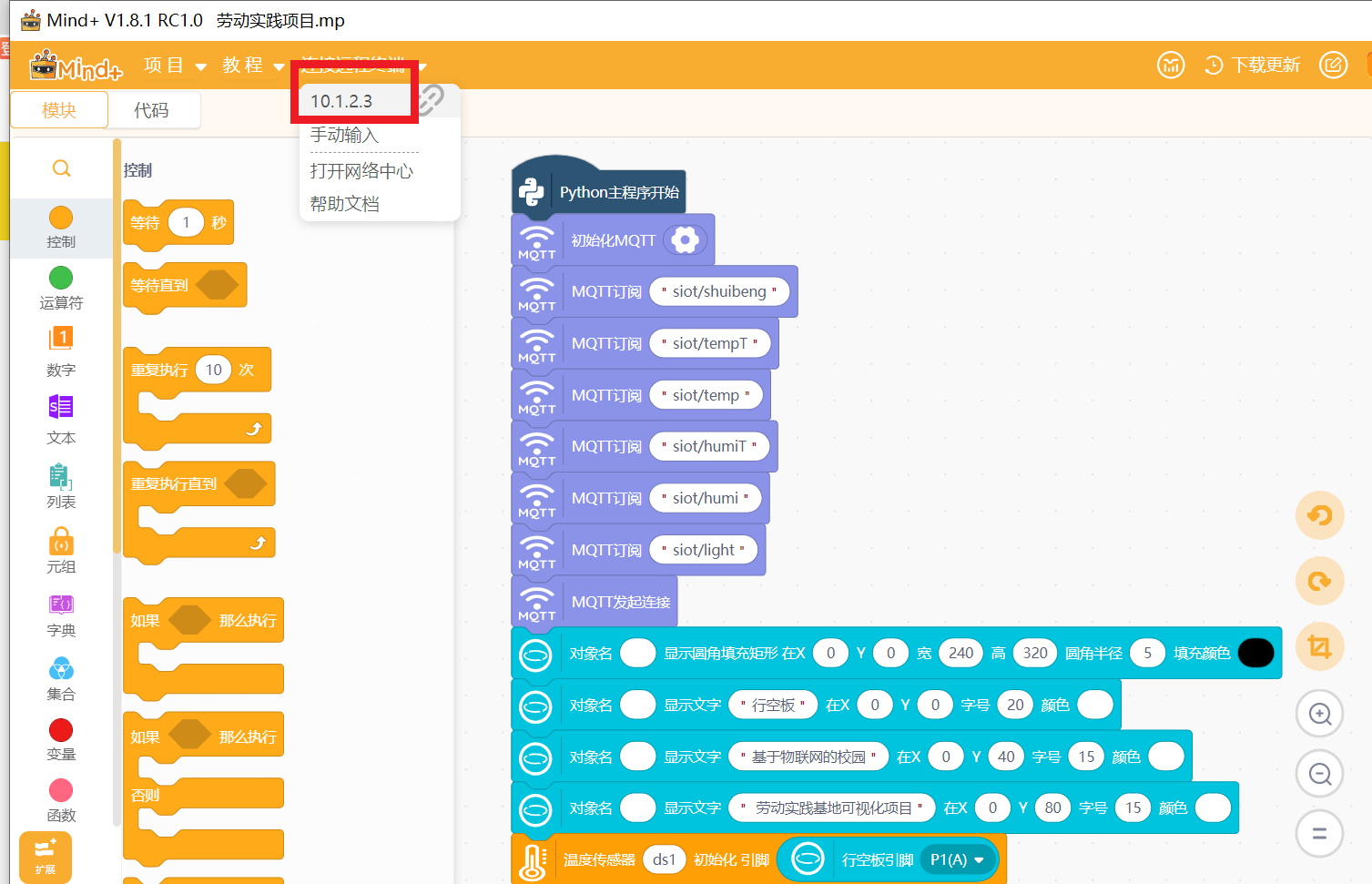

1.电脑浏览器中登录10.1.2.3，网络设置连接wifi,找到行空板ip:192.168.0.108

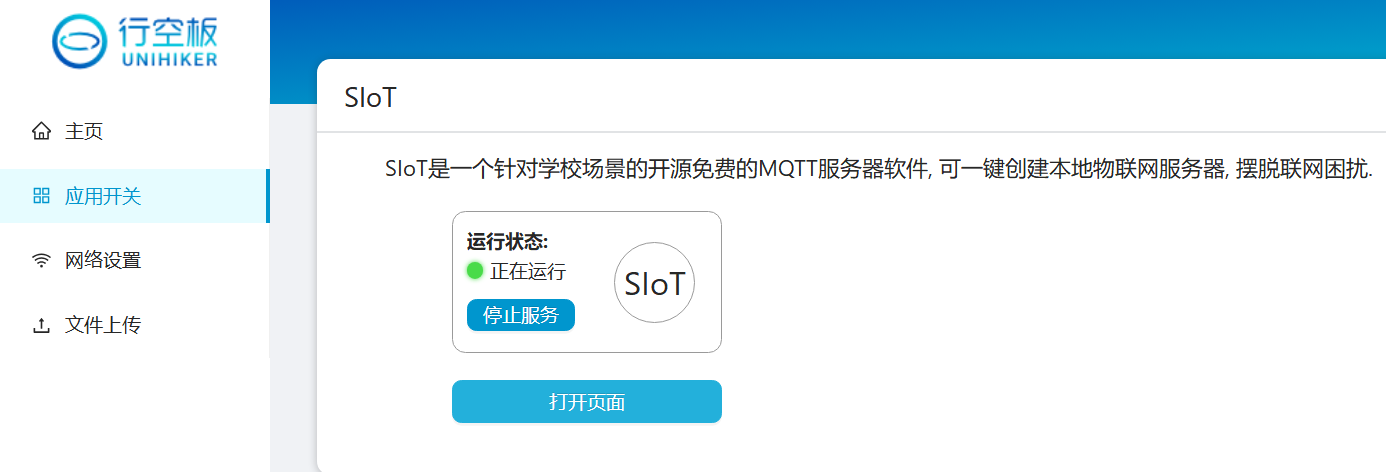

2.打开行空板SIOT开关，进入SIOT

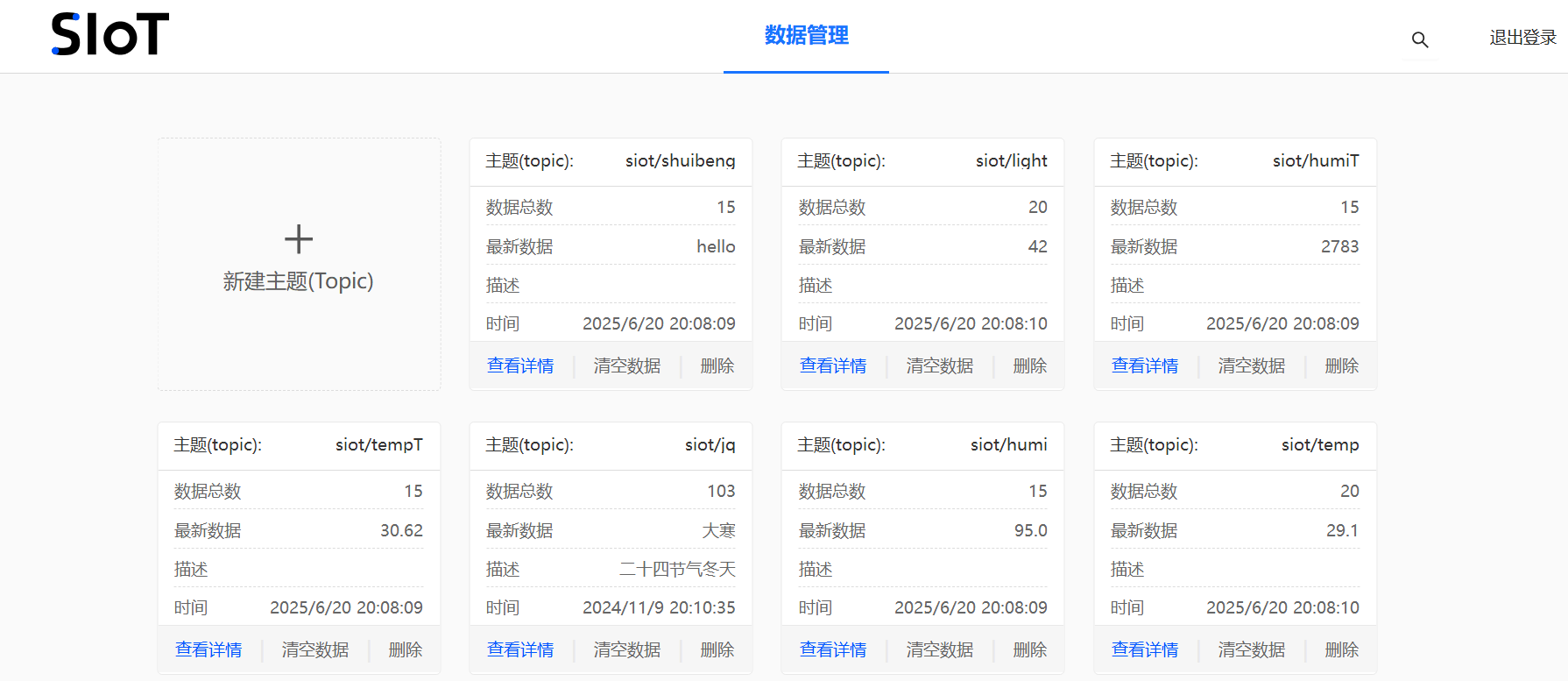

3.在SIOT中，添加项目中对应主题topic

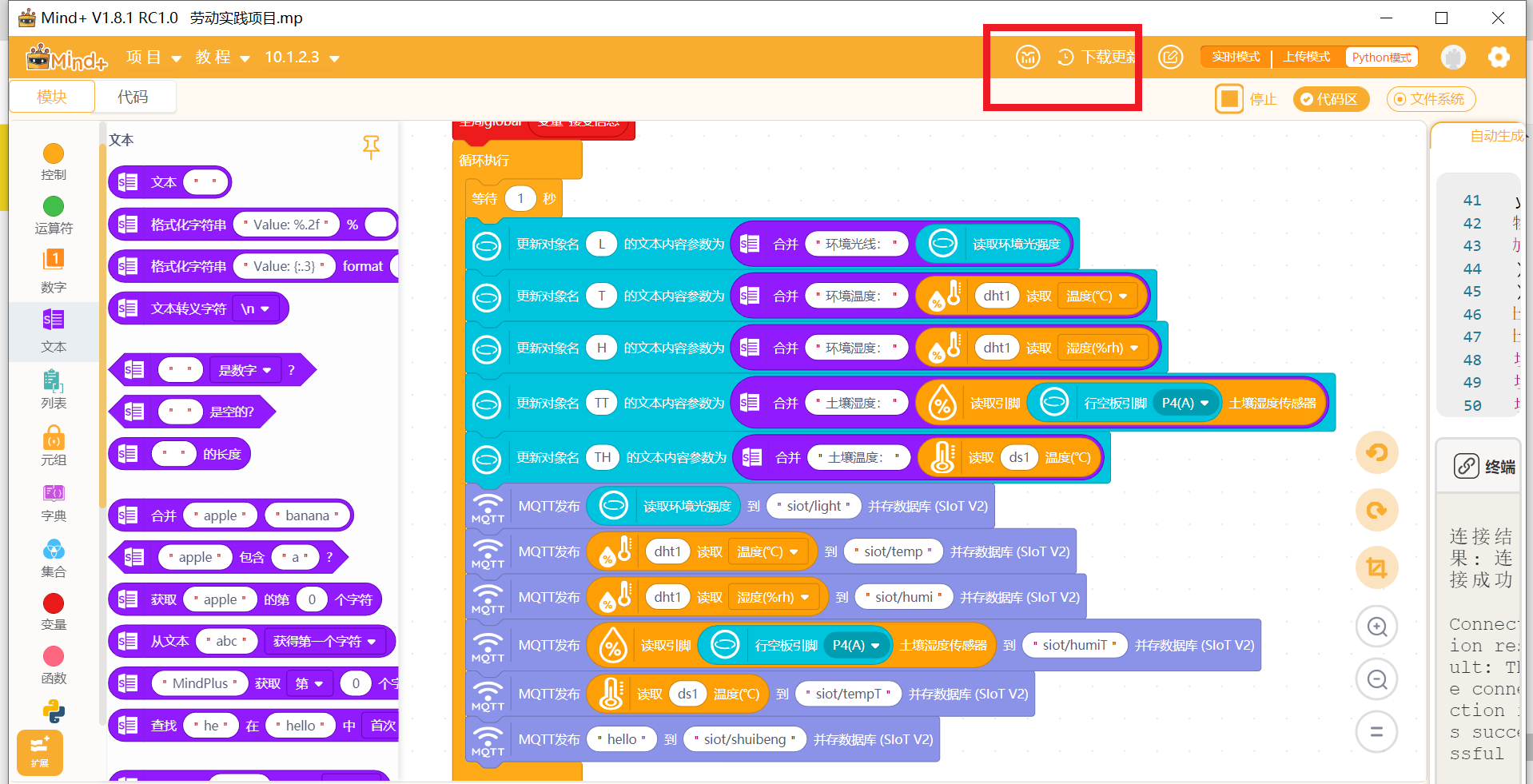

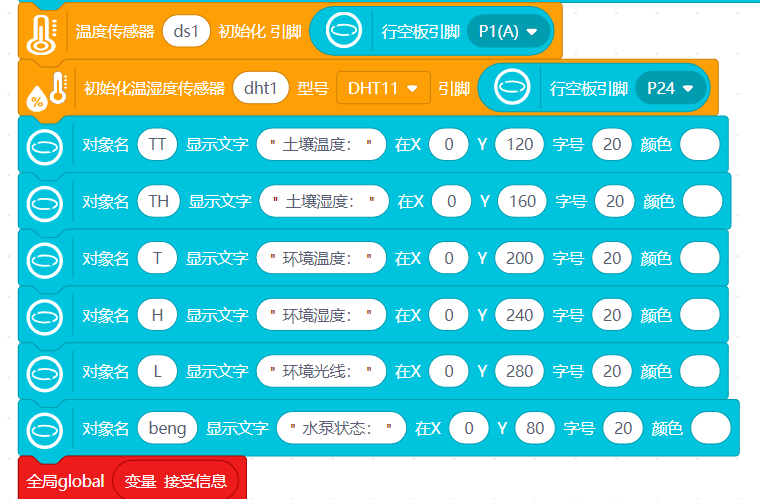

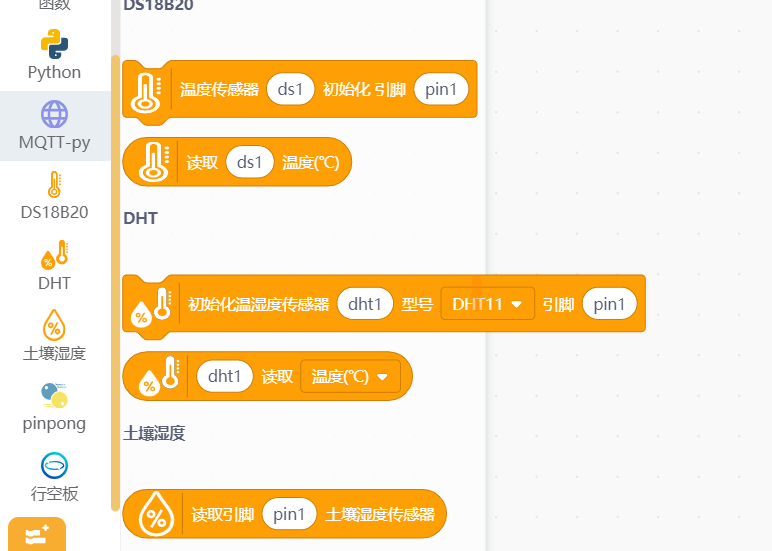

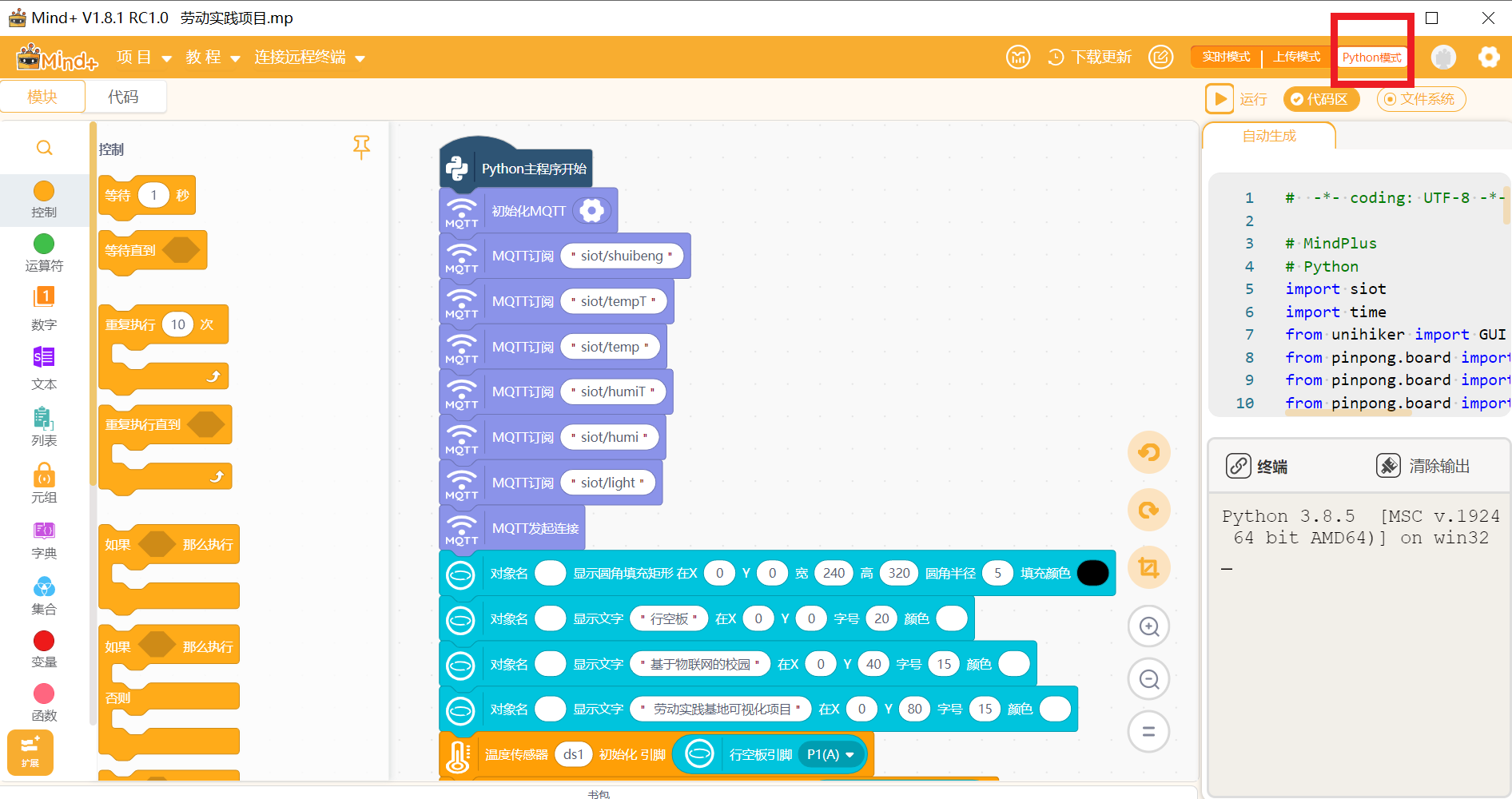

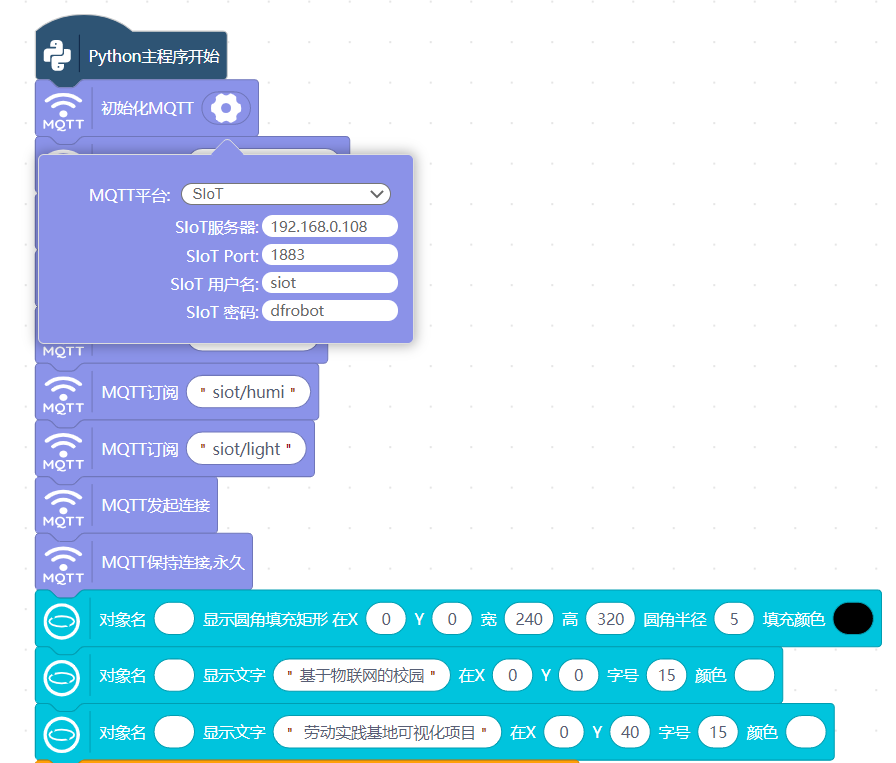

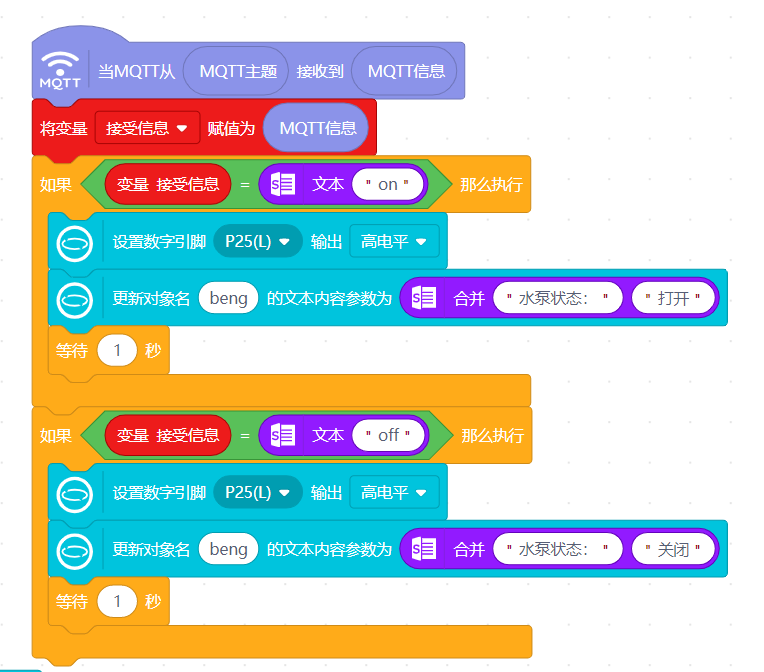

六、编写程序

七、项目可视化界面的设置

1.在mind+界面右上角，点击图标进入可视化编辑界面

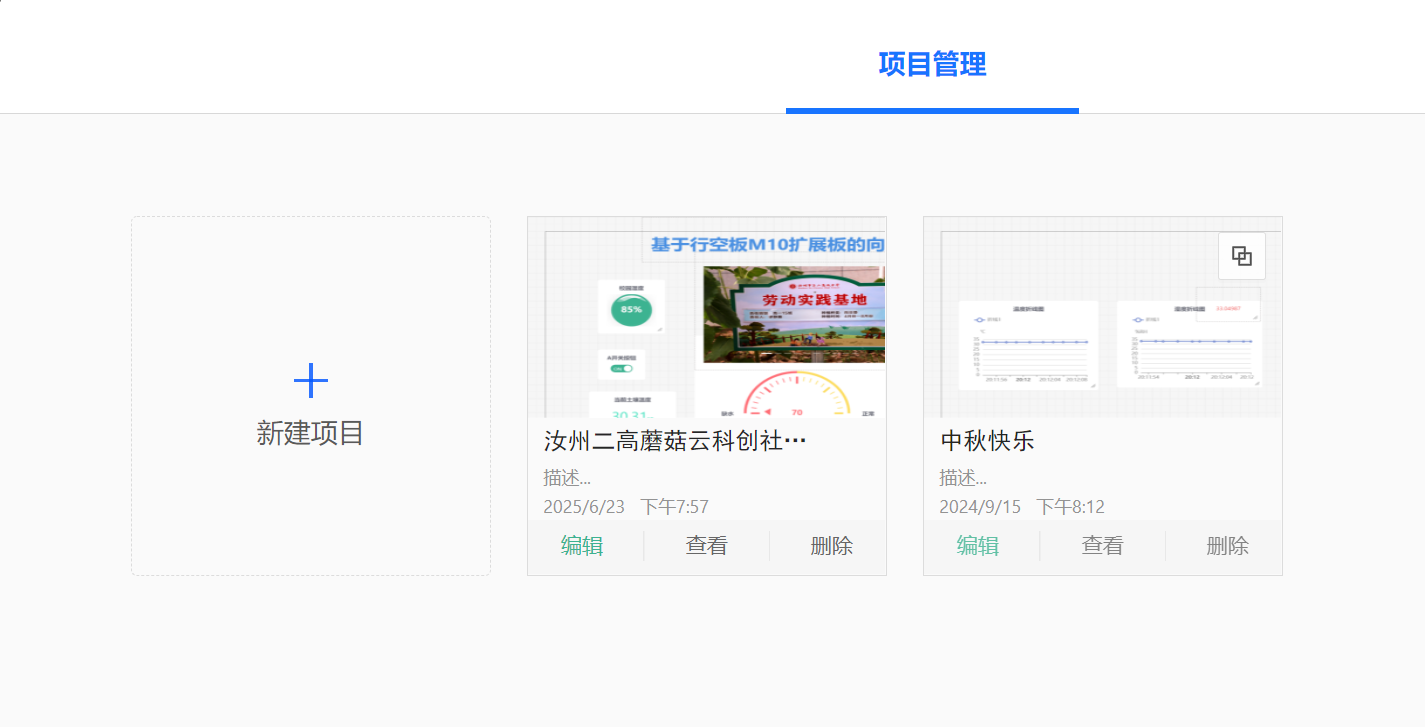

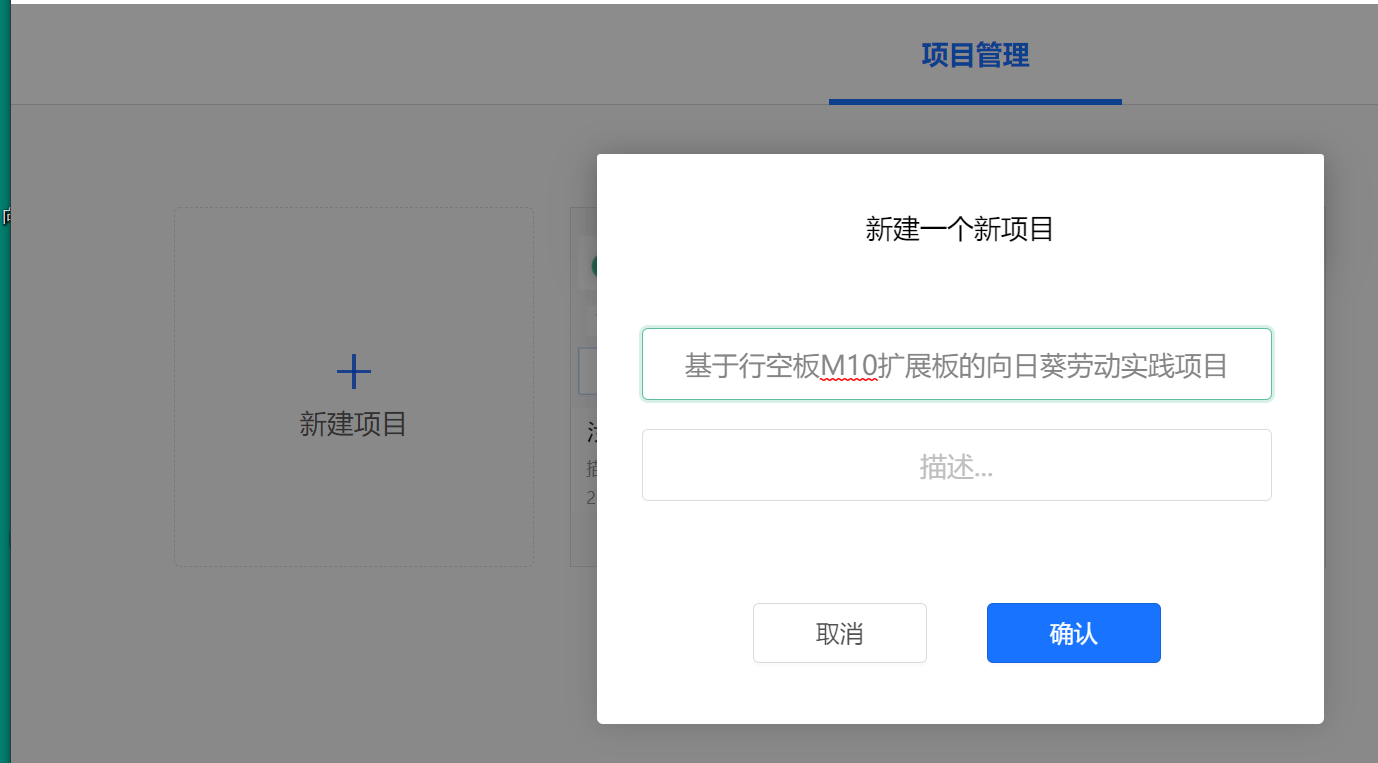

2.新建项目——向日葵劳动实践项目

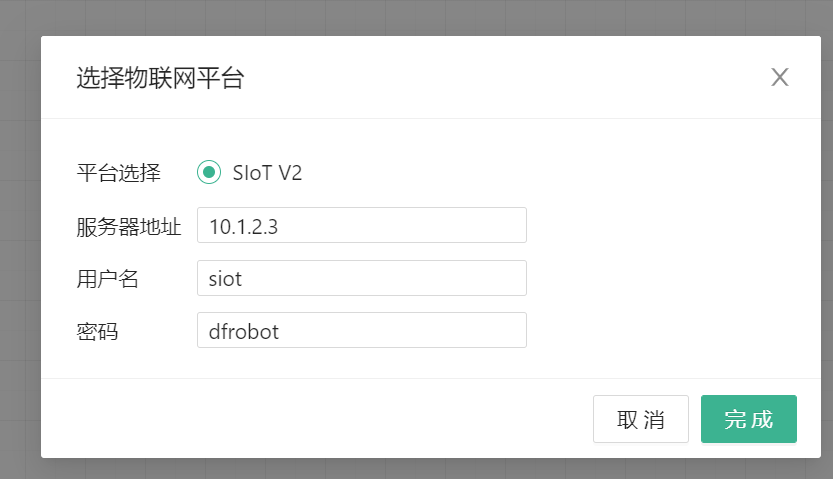

3.数据源设置

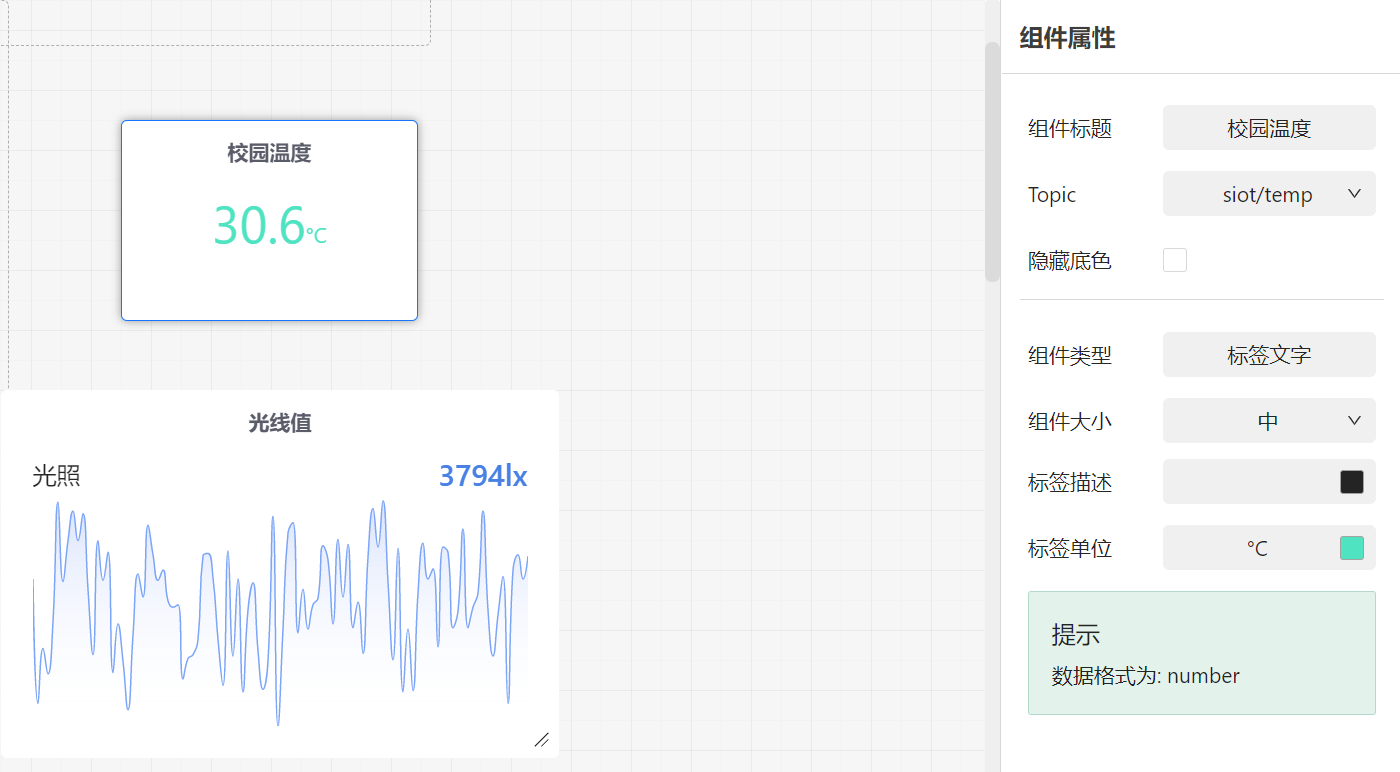

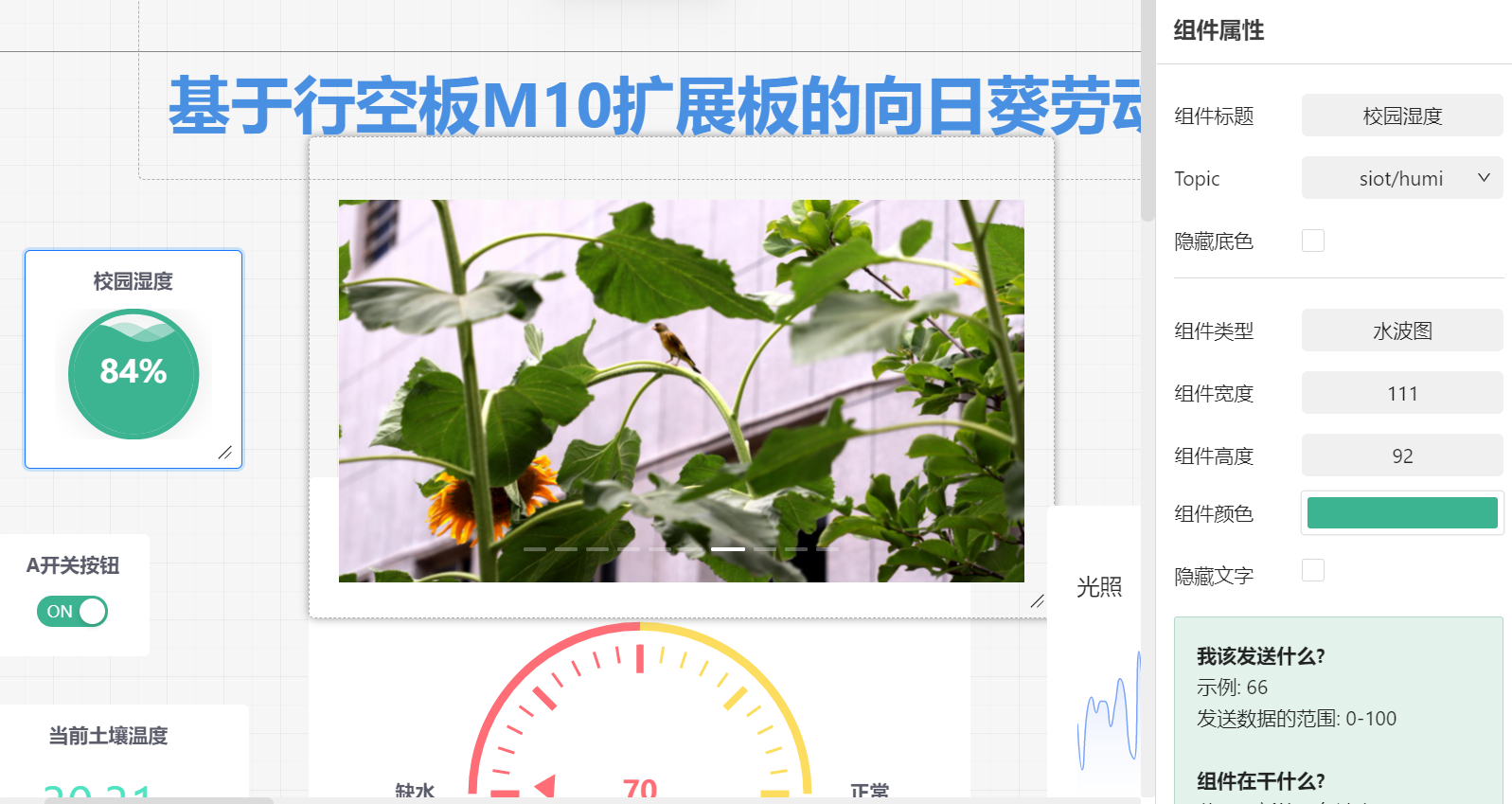

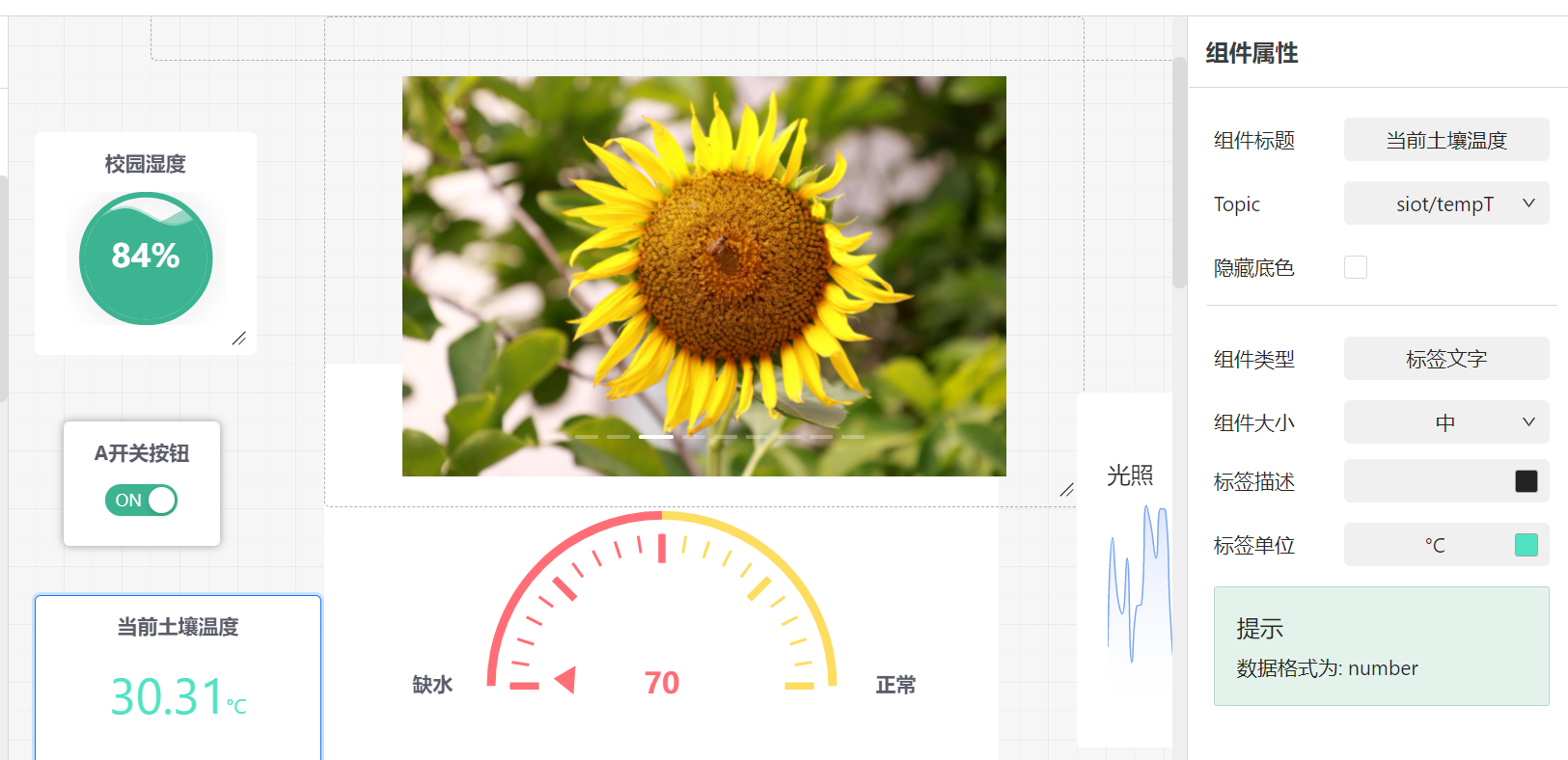

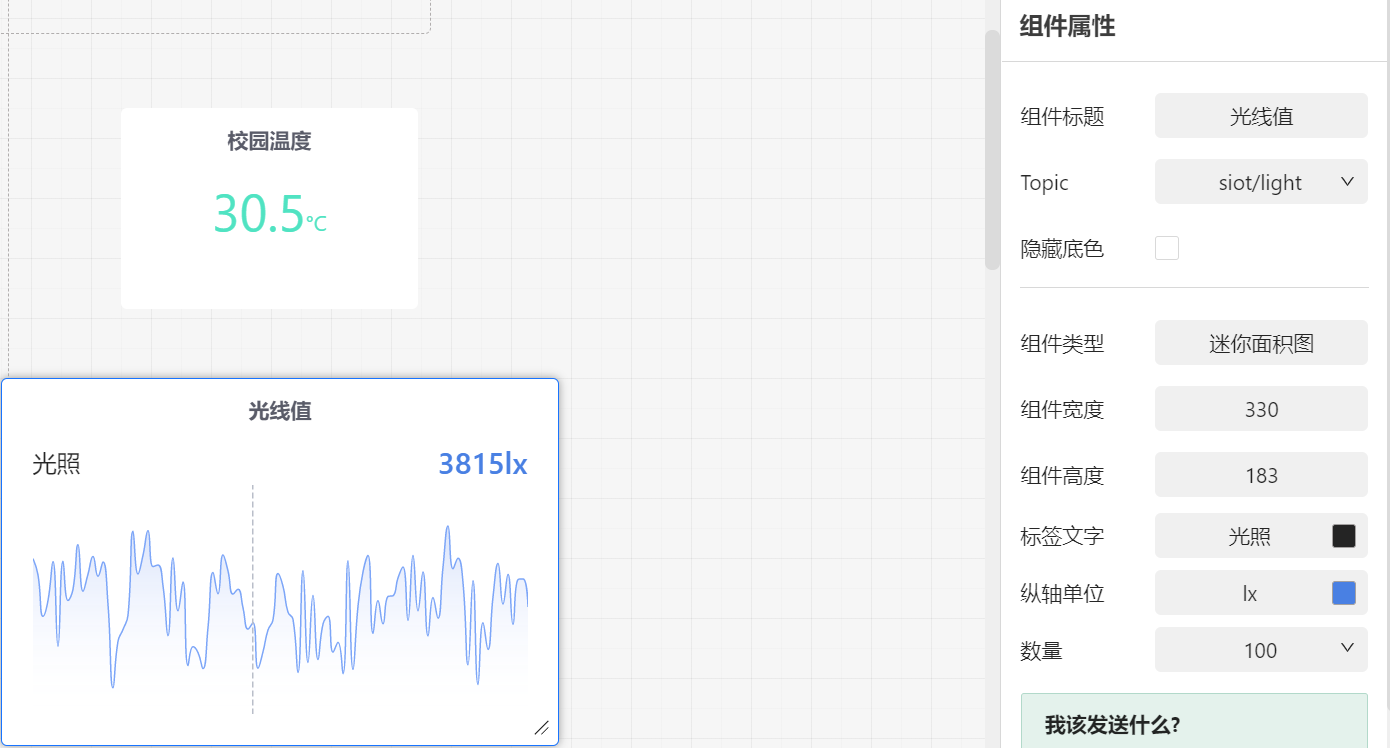

4. 添加组件对应的物联网主题topic

5.可视化项目保存

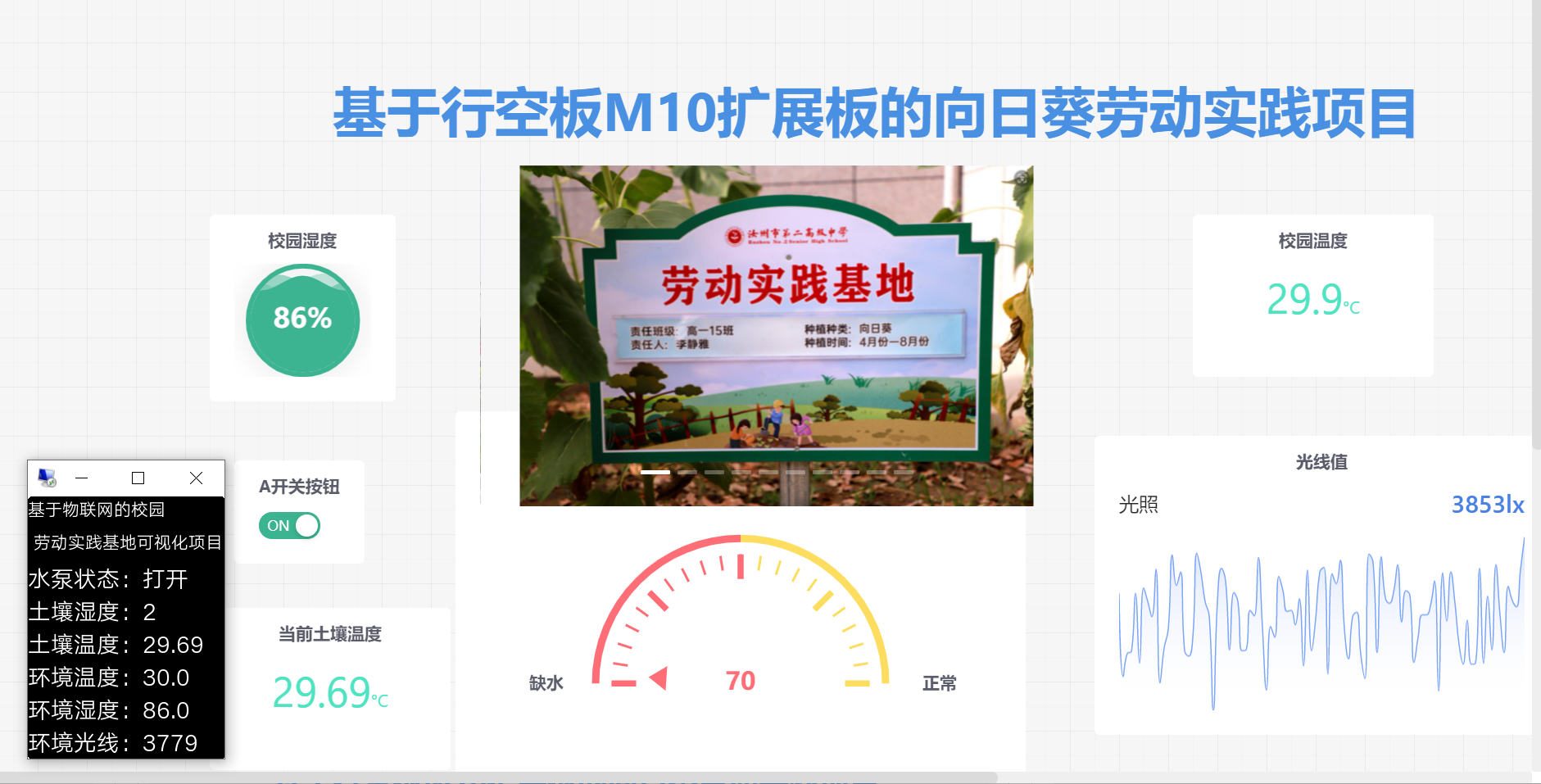

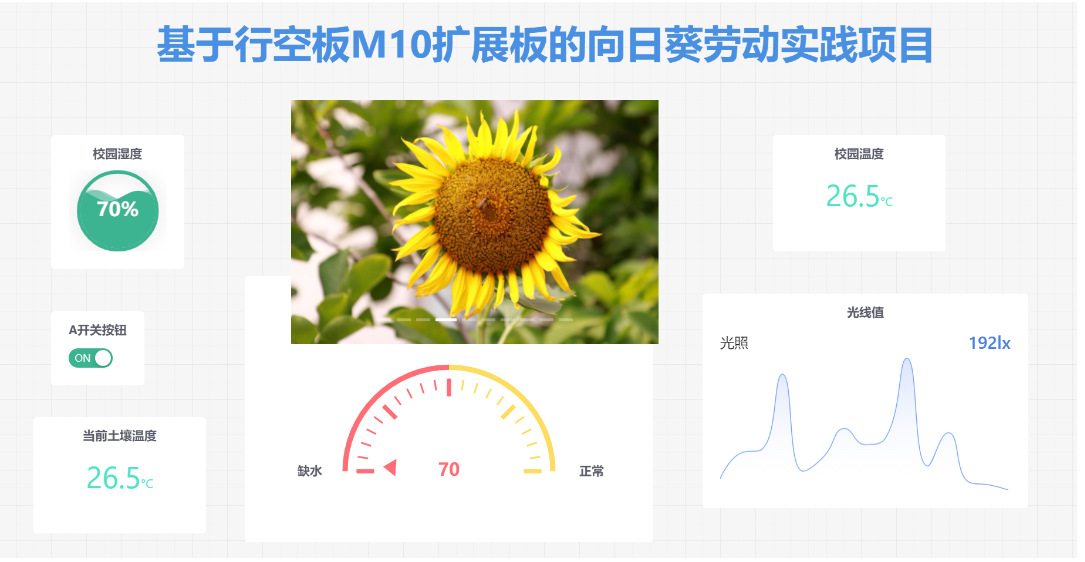

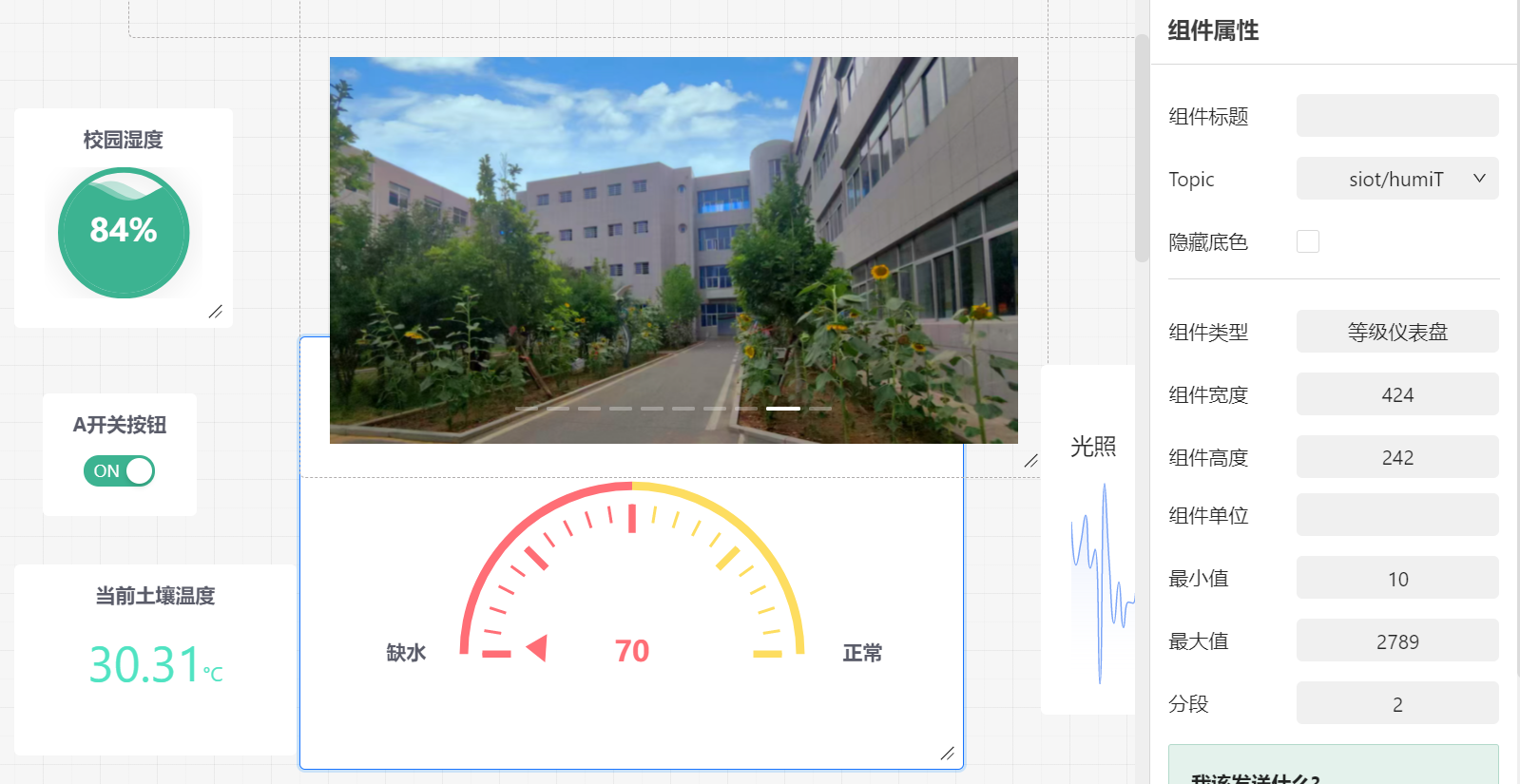

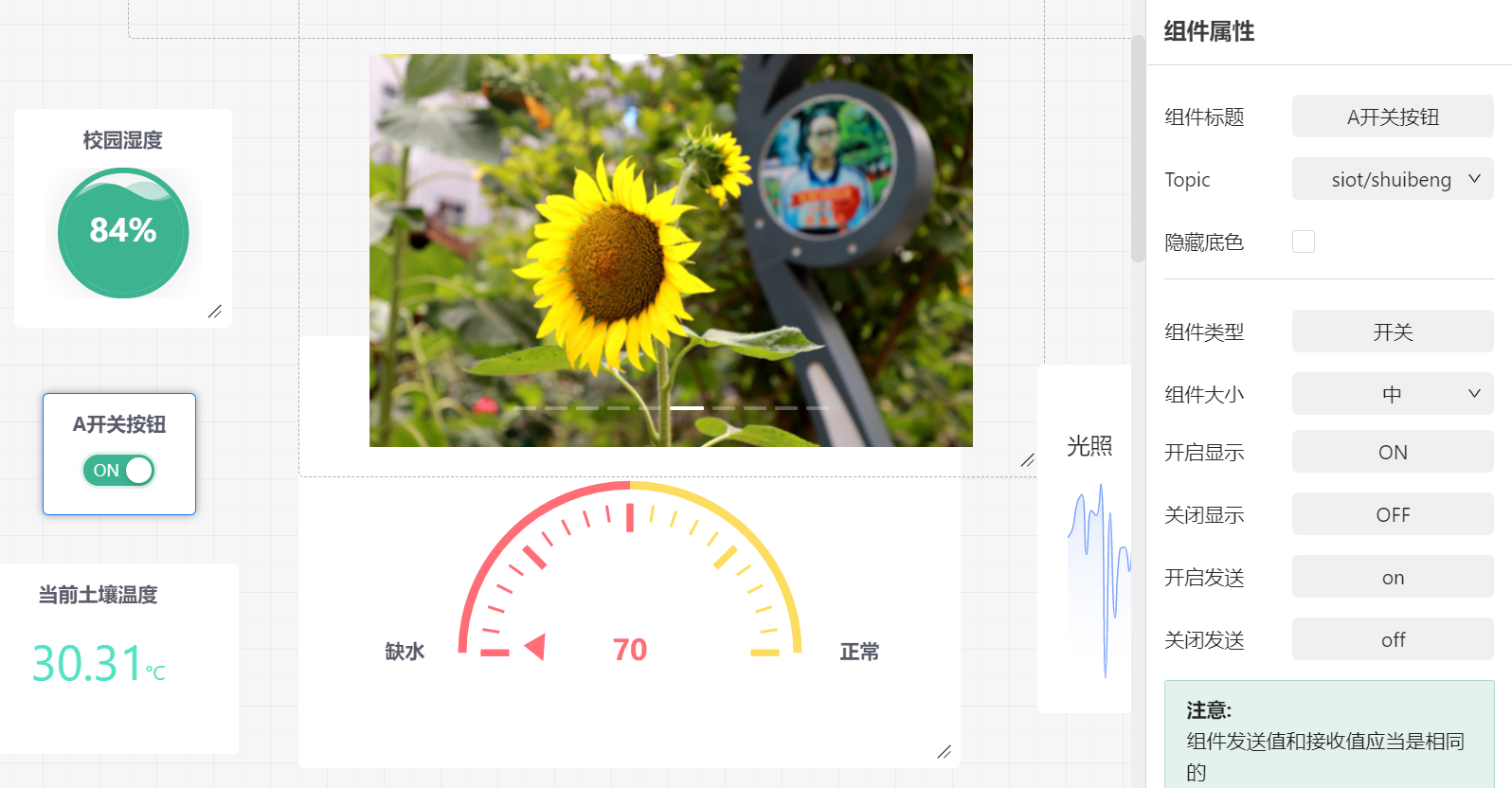

劳动项目可视化效果图

八、【知识拓展】

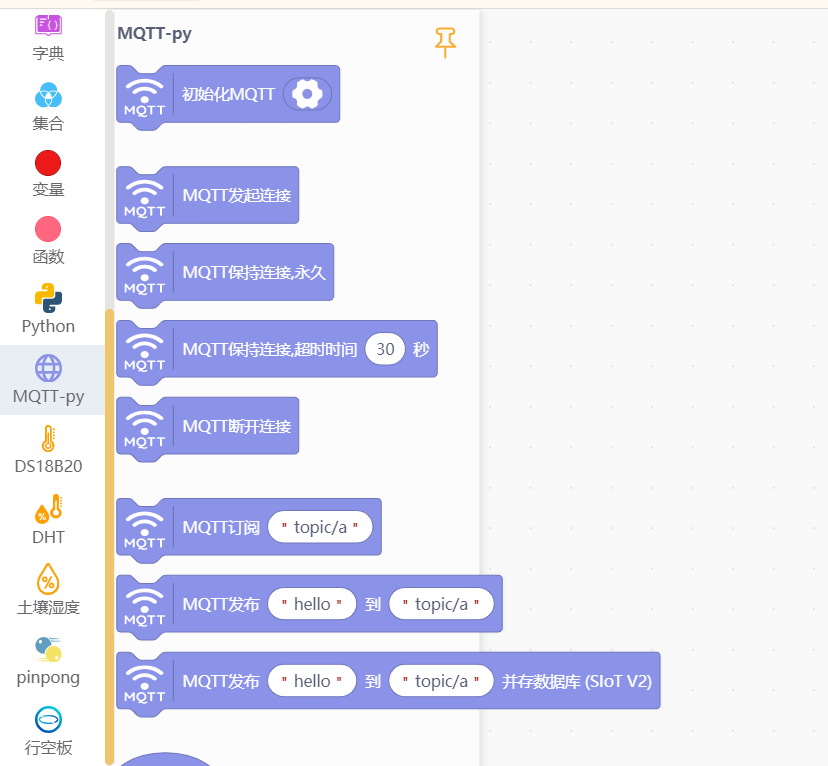

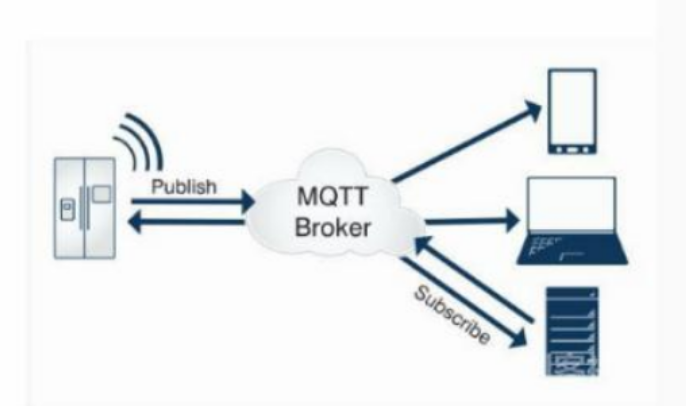

MQTT协议

MQTT是一个基于客户端-服务器的消息发布/订阅传输协议，服务器就是我们要搭建的物联网平台的载体。客户端可以是信息发布者或订阅者。每个客户端都可以连接到服务器。

当发布者具有要分发的新数据时，它会将包含数据的控制消息发送到服务器。

服务器将信息分发给已订阅该主题的任何客户端。

发布者不需要有关于订阅者数量或位置的任何数据，而订阅者又不必配置有关发布者的任何数据。
