【Arduino 动手做】在 VFD 显示屏上 DIY Arduino 音频频谱分析仪 简单

头像 驴友花雕 2025.06.21 13 0

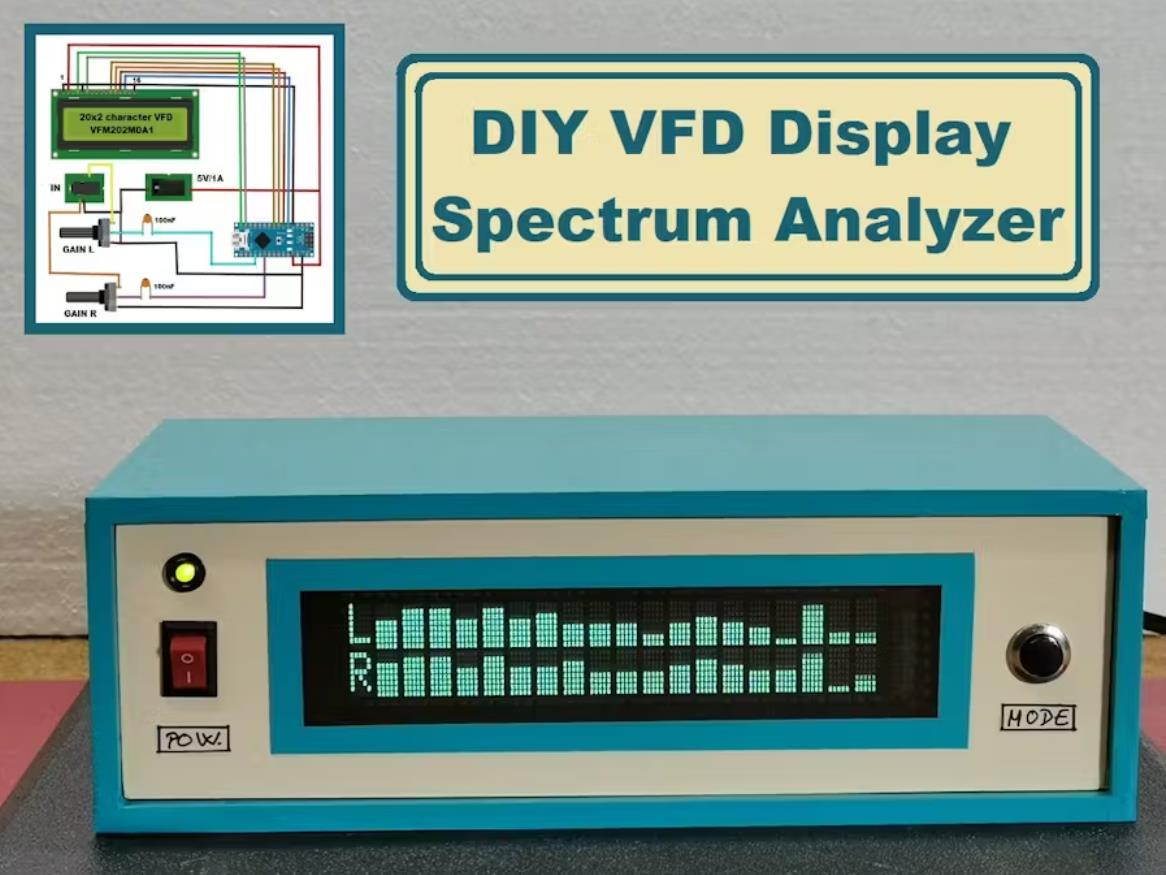

频谱分析仪是一种测量工具,可显示传入音频信号的实时频率分析。

它通常是均衡器和音频信号处理设备的组成部分。纵轴表示以分贝为单位测量的特定频率的振幅。

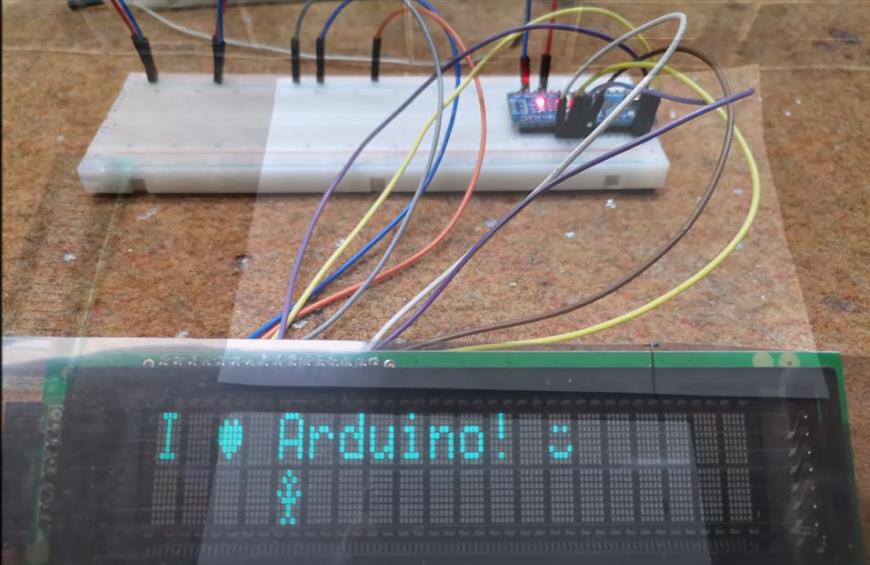

这次我将向您展示如何在 20x2 VFD 显示屏上制作这样的设备。在我之前的某个视频中,您可以看到如何在这样的显示屏上制作音量表。这些显示屏的优点在于它们发出非常明亮的光线,对比度高,并且具有漂亮的复古外观。在我之前提到的视频 ( https://www.youtube.com/watch?v=gotUokTuP9U ) 中,您可以看到如何修改这样的显示屏,然后您可以使用适用于 16x2 字符 LCD 和 HD44780 驱动芯片的库。具体来说,在本例中,我们使用“LiquidCrystal”库来控制这个 VFD 显示屏。

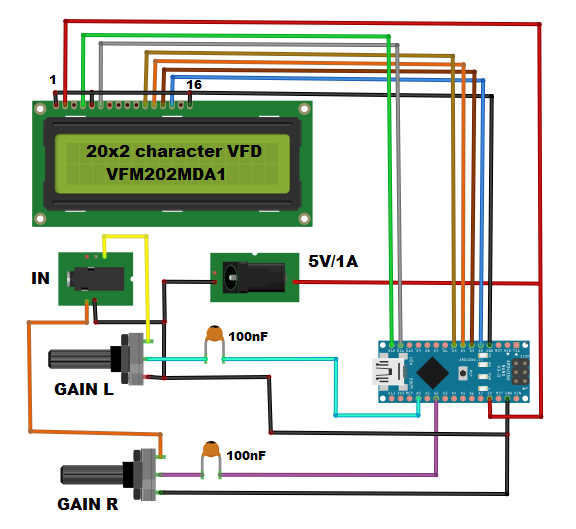

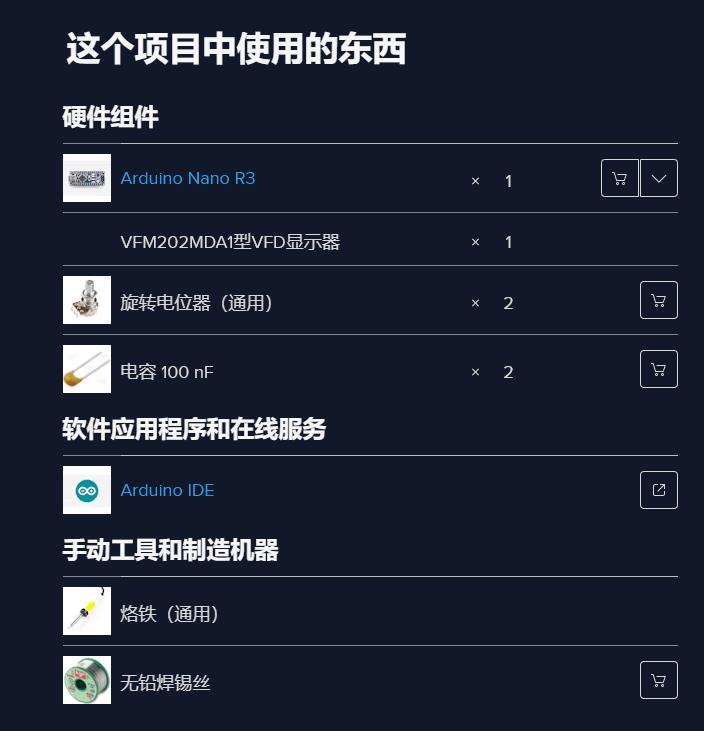

所展示的设备构建非常简单,由几个组件组成:

- Arduino 纳米微控制器

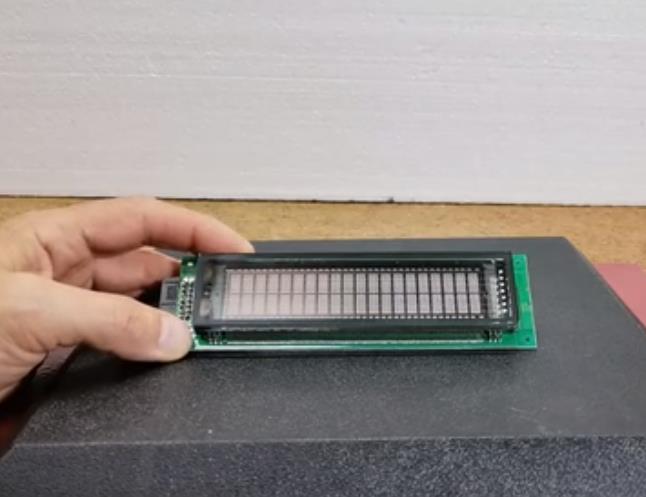

- VFM202MDA1-1型VFD显示器略有修改

- 立体声电位器控制输入信号的强度

- 和两个电容器

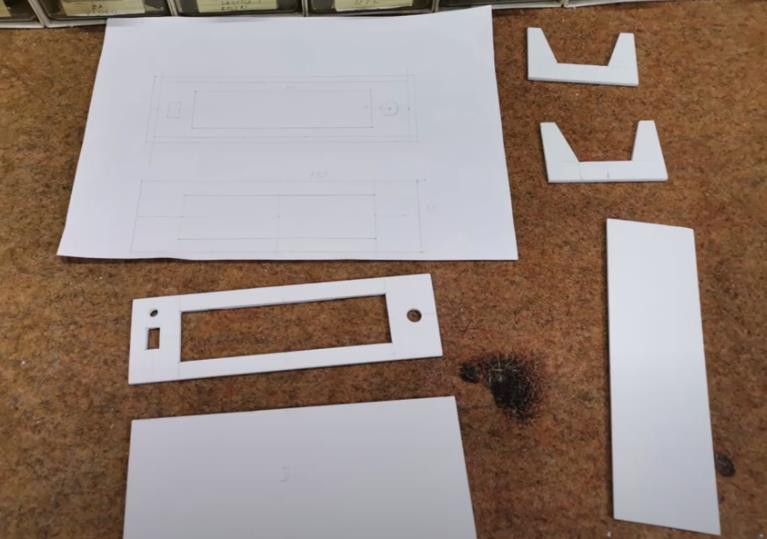

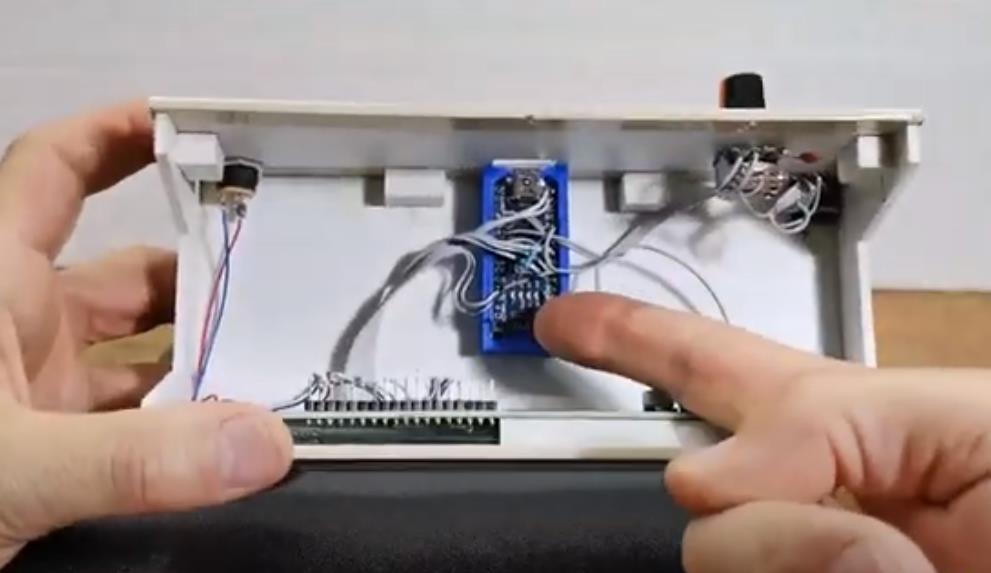

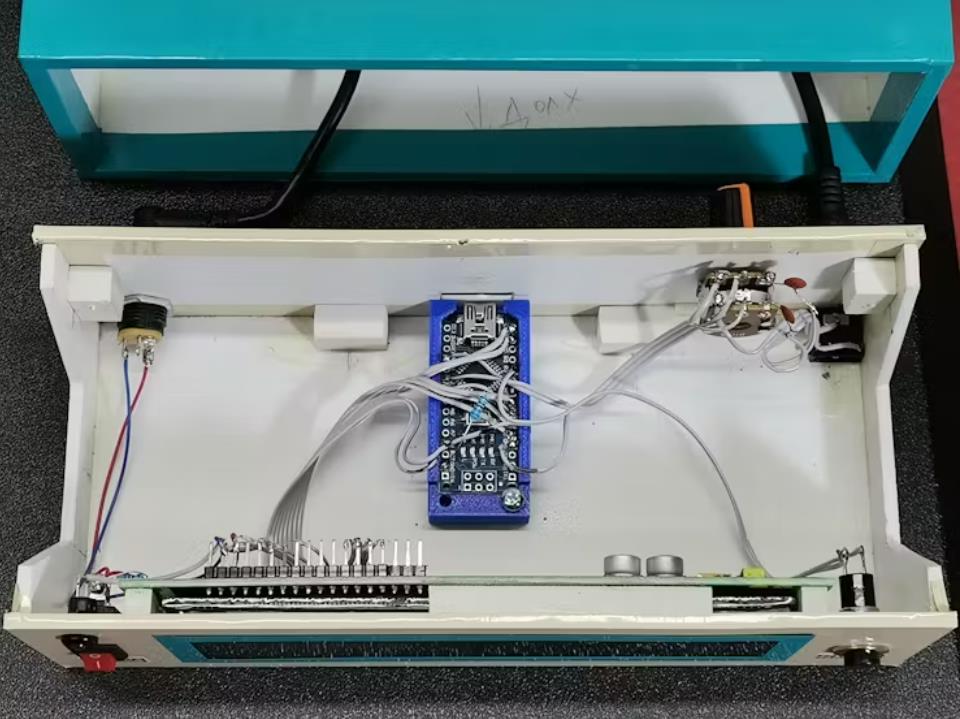

用于分析和处理音频信号的库是“fix_fft”库。代码基础取自Ray Burnette,并进行了一些细微调整。新代码适用于20x2字符,提高了噪声敏感度阈值,并进行了一些细微的视觉校正。该设备内置于一个合适的盒子中,盒子由厚度为3毫米和5毫米的PVC材料制成,并贴有自粘墙纸。显示屏正面放置了一层薄而透明的滤光箔。


项目代码

代码
/* FFT_TEST4
  Ray Burnette 20130810 function clean-up & 1284 port (328 verified)
  Uses 2x16 Parallel LCD in 4-bit mode, see LiquidCrystal lib call for details
  http://forum.arduino.cc/index.php?PHPSESSID=4karr49jlndufvtlqs9pdd4g96&topic=38153.15
  Modified by varind in 2013: this code is public domain, enjoy!
  http://www.variableindustries.com/audio-spectrum-analyzer/
  328P = Binary sketch size: 5,708 bytes (of a 32,256 byte maximum)
  1284P= Binary sketch size: 5,792 bytes (of a 130,048 byte maximum) Free RAM = 15456
  Binary sketch size: 8,088 bytes (of a 130,048 byte maximum) (Debug)
*/

#include <Wire.h>
#include <LiquidCrystal.h>
#include <fix_fft.h>

#define DEBUG 0
#define L_IN 3 // Audio input A0 Arduino
#define R_IN 2 // Audio input A1 Arduino

const int Yres = 8;
const int gain = 3;
float peaks[64];
char im[64], data[64];
char Rim[64], Rdata[64];
char data_avgs[64];
int debugLoop;
int i;
int load;

LiquidCrystal lcd(12, 11, 5, 4, 3, 2);// RS,E,D4,D5,D6,D7

// Custom CHARACTERS
byte v1[8] = {
  B00000, B00000, B00000, B00000, B00000, B00000, B00000, B11111
};
byte v2[8] = {
  B00000, B00000, B00000, B00000, B00000, B00000, B11111, B11111
};
byte v3[8] = {
  B00000, B00000, B00000, B00000, B00000, B11111, B11111, B11111
};
byte v4[8] = {
  B00000, B00000, B00000, B00000, B11111, B11111, B11111, B11111
};
byte v5[8] = {
  B00000, B00000, B00000, B11111, B11111, B11111, B11111, B11111
};
byte v6[8] = {
  B00000, B00000, B11111, B11111, B11111, B11111, B11111, B11111
};
byte v7[8] = {
  B00000, B11111, B11111, B11111, B11111, B11111, B11111, B11111
};
byte v8[8] = {
  B11111, B11111, B11111, B11111, B11111, B11111, B11111, B11111
};

void setup() {

  if (DEBUG) {
    Serial.begin(9600); // hardware serial
    Serial.print("Debug ON");
    Serial.println("");
  }

  lcd.begin(16,2);
  lcd.clear();
  lcd.createChar(1, v1);
  lcd.createChar(2, v2);
  lcd.createChar(3, v3);
  lcd.createChar(4, v4);
  lcd.createChar(5, v5);
  lcd.createChar(6, v6);
  lcd.createChar(7, v7);
  lcd.createChar(8, v8);

  for (i=0;i<100;i++)
  {
    for (load = 0; load < i / 5; load++)
    {
      lcd.setCursor(load, 1);
      lcd.write(5);
    }
    if (load < 1)
    {
      lcd.setCursor(0, 1);
      lcd.write(5);
    }

    lcd.setCursor(load + 1, 1);
    lcd.write((i - i / 5 * 5) + 1);
    for (load = load + 2; load < 20; load++)
    {
      lcd.setCursor(load, 1);
      lcd.write(9);
    }
    lcd.setCursor(0, 0);

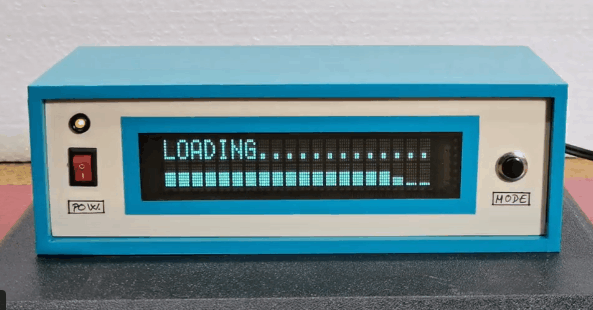

    lcd.print("LOADING.............");
    delay(10);
  }
  lcd.clear();
  delay(10);
}

void loop() {

  for (int i = 0; i < 64; i++) {    // 64 bins = 32 bins of usable spectrum data
    data[i]  = ((analogRead(L_IN) / 8 ) - 256);  // chose how to interpret the data from analog in
    im[i]  = 0;   // imaginary component
    Rdata[i] = ((analogRead(R_IN) / 8 ) - 256);  // chose how to interpret the data from analog in
    Rim[i] = 0;   // imaginary component
  }

  fix_fft(data, im, 6, 0);   // Send Left channel normalized analog values through fft
  fix_fft(Rdata, Rim, 6, 0); // Send Right channel normalized analog values through fft

  // At this stage, we have two arrays of [0-31] frequency bins deep [32-63] duplicate

  // calculate the absolute values of bins in the array - only want positive values
  for (int i = 0; i < 40; i++) {
    data[i] = sqrt(data[i]  *  data[i] +  im[i] *  im[i]);
    Rdata[i] = sqrt(Rdata[i] * Rdata[i] + Rim[i] * Rim[i]);

    // COPY the Right low-band (0-15) into the Left high-band (16-31) for display ease
    if (i < 20) {
      data_avgs[i] = data[i];
    }
    else {
      data_avgs[i] = Rdata[i - 20];
    }

    // Remap values to physical display constraints... that is, 8 display custom character indexes + "_"
    data_avgs[i] = constrain(data_avgs[i], 0, 9 - gain);     //data samples * range (0-9) = 9
    data_avgs[i] = map(data_avgs[i], 0, 9 - gain, 0, Yres);  // remap averaged values
  }

  Two16_LCD();
  decay(1);
}

void Two16_LCD() {
  lcd.setCursor(0, 0);
  lcd.print("L"); // Channel ID replaces bin #0 due to hum & noise
  lcd.setCursor(0, 1);
  lcd.print("R"); // ditto

  for (int x = 1; x < 20; x++) {  // init 0 to show lowest band overloaded with hum
    int y = x + 20; // second display line
    if (data_avgs[x] > peaks[x]) peaks[x] = data_avgs[x];
    if (data_avgs[y] > peaks[y]) peaks[y] = data_avgs[y];

    lcd.setCursor(x, 0); // draw first (top) row Left
    if (peaks[x] == 0) {
      lcd.print("_");  // less LCD artifacts than " "
    }
    else {
      lcd.write(peaks[x]);
    }

    lcd.setCursor(x, 1); // draw second (bottom) row Right
    if (peaks[y] == 0) {
      lcd.print("_");
    }
    else {
      lcd.write(peaks[y]);
    }
  }

  debugLoop++;
  if (DEBUG && (debugLoop > 99)) {
    Serial.print( "Free RAM = " );
    Serial.println( freeRam(), DEC);
    Serial.println( millis(), DEC);
    debugLoop = 0;
  }
}


int freeRam () {
  extern int __heap_start, *__brkval;
  int v;
  return (int) &v - (__brkval == 0 ? (int) &__heap_start : (int) __brkval);
}


void decay(int decayrate) {
  int DecayTest = 1;
  // reduce the values of the last peaks by 1
  if (DecayTest == decayrate) {
    for (int x = 0; x < 40; x++) {
      peaks[x] = peaks[x] - 1;  // subtract 1 from each column peaks
      DecayTest = 0;
    }
  }

  DecayTest++;
}

【Arduino 动手做】在 VFD 显示屏上 DIY Arduino 音频频谱分析仪
项目链接:https://www.hackster.io/mircemk/diy-arduino-audio-spectrum-analyzer-on-vfd-display-655c10
项目作者:北马其顿 米尔塞姆克(Mirko Pavleski)
项目参考:https://www.youtube.com/watch?v=gotUokTuP9U
项目视频 :https://www.youtube.com/watch?v=MmLOjRUFaSg
项目代码:https://www.hackster.io/code_files/594048/download
