【雕爷学编程】Arduino动手做（22）——8X8 LED点阵MAX7219屏3 中等

头像 驴友花雕 2023.07.18 35 1

37款传感器与模块的提法，在网络上广泛流传，其实Arduino能够兼容的传感器模块肯定是不止37种的。鉴于本人手头积累了一些传感器和模块，依照实践出真知（一定要动手做）的理念，以学习和交流为目的，这里准备逐一动手试试做实验，不管成功与否，都会记录下来---小小的进步或是搞不定的问题，希望能够抛砖引玉。



【Arduino】108种传感器模块系列实验（资料+代码+图形+仿真）
实验二十二：MAX7219点阵显示模块（8X8 LED共阴屏幕）



【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）

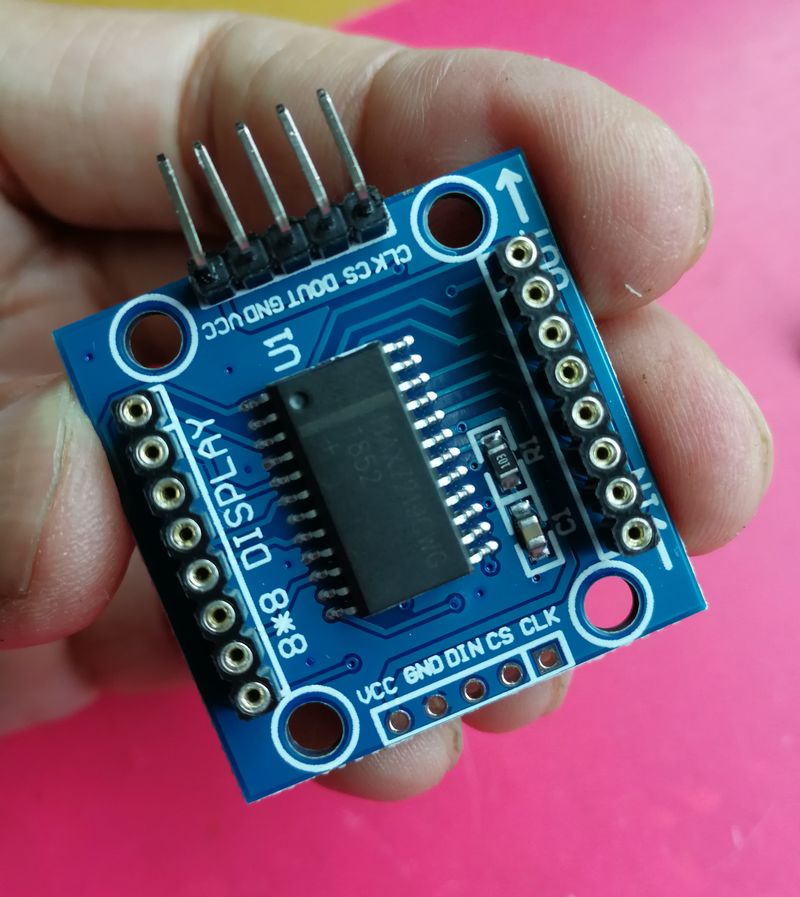

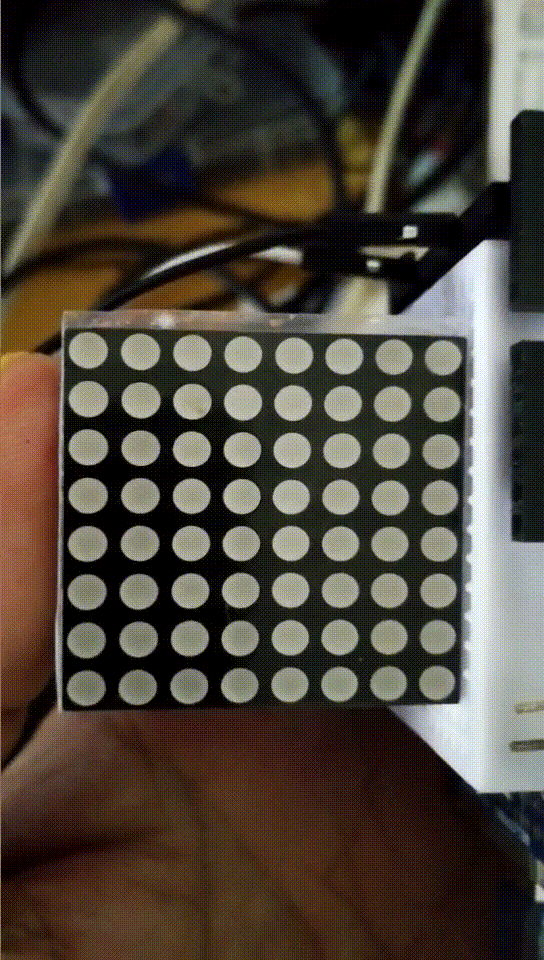

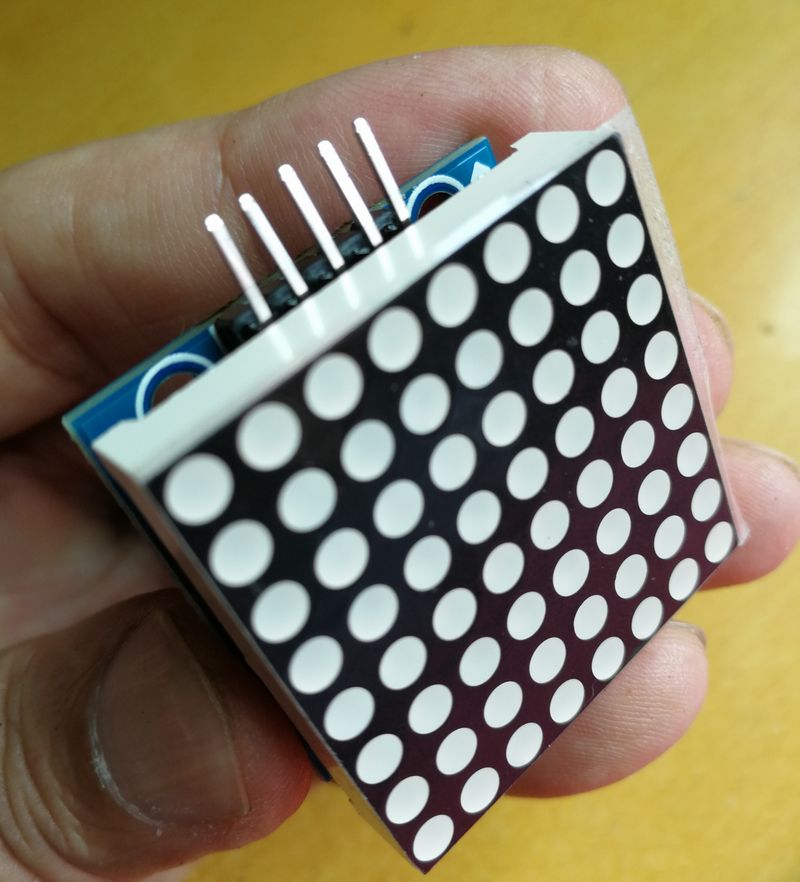

 实验二十二：MAX7219点阵显示模块（8X8 LED共阴）
 项目之三：在屏幕上显示正弦波动态图形
 实验开源程序


代码
/*
  【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
  实验二十二：MAX7219点阵显示模块（8X8 LED共阴）
  项目之三：在屏幕上显示正弦波动态图形
  接脚连线：
  MAX7219       UNO
  VCC  →→→→→ 5V
  GND  →→→→→ GND
  DIN  →→→→→ D12（数据）
  CS   →→→→→ D11（负载）
  CLK  →→→→→ D10（时钟）
*/

#include <Sprite.h>
#include <Matrix.h>

Matrix myMatrix = Matrix(12, 10, 11);// Matrix(DIN, CLK, CS)

// 创建一个新的 Sprite 实例, 8 像素宽，4 像素高
Sprite wave = Sprite(
                8, 4,
                B00011000,
                B00100100,
                B01000010,
                B10000001
              );

void setup() {
}

int x = 0;

void loop() {
  myMatrix.write(x, 2, wave);     // 将精灵程序放在屏幕上
  myMatrix.write(x - 8, 2, wave); // 再次放置精灵，在屏幕上的其他地方
  delay(75);                      // 稍等一下
  myMatrix.clear();               // 为下一个动画帧清除屏幕
  if (x == 8)                     // 如果到达动画序列的末尾
  {
    x = 0;                        // 从头开始
  }
  x++;                            // 向右推进 x 坐标
}


  【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
 实验二十二：MAX7219点阵显示模块（8X8 LED共阴）
 项目之四：在屏幕上逐渐显示欢迎面孔（延时500毫秒）
 实验开源程序


代码
/*
  【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
  实验二十二：MAX7219点阵显示模块（8X8 LED共阴）
  项目之四：在屏幕上逐渐显示欢迎面孔（延时500毫秒）
  接脚连线：
  MAX7219       UNO
  VCC  →→→→→ 5V
  GND  →→→→→ GND
  DIN  →→→→→ D12（数据）
  CS   →→→→→ D11（负载）
  CLK  →→→→→ D10（时钟）
*/

#include <Sprite.h>
#include <Matrix.h>
Matrix myMatrix = Matrix(12, 10, 11);// Matrix(DIN, CLK, CS)

void setup() {
}

void loop() {
  myMatrix.clear(); // 显示清屏
  delay(500);
  myMatrix.write(2, 2, HIGH);// 打开相关位置的像素（点阵）
  delay(500);
  myMatrix.write(5, 2, HIGH);
  delay(500);
  myMatrix.write(1, 5, HIGH);
  delay(500);
  myMatrix.write(2, 6, HIGH);
  delay(500);
  myMatrix.write(3, 6, HIGH);
  delay(500);
  myMatrix.write(4, 6, HIGH);
  delay(500);
  myMatrix.write(5, 6, HIGH);
  delay(500);
  myMatrix.write(6, 5, HIGH);
  delay(500);
}


  【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
 实验二十二：MAX7219点阵显示模块（8X8 LED共阴）
 项目之五：混合显示各种动态图形
 实验开源代码


代码
/*
  【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
  实验二十二：MAX7219点阵显示模块（8X8 LED共阴）
  项目之五：混合显示各种动态图形
  接脚连线：
  MAX7219       UNO
  VCC  →→→→→ 5V
  GND  →→→→→ GND
  DIN  →→→→→ D12（数据）
  CS   →→→→→ D11（负载）
  CLK  →→→→→ D10（时钟）
*/

#include <MaxMatrix.h>

int DIN = 12;   // MAX7219模块的DIN引脚
int CLK = 10;   // MAX7219模块的CLK引脚
int CS = 11;    // MAX7219模块的CS引脚
int maxInUse = 1;

MaxMatrix m(DIN, CS, CLK, maxInUse);

char A[] = {4, 8,
            B01111110,
            B00010001,
            B00010001,
            B01111110,
           };

char B[] = {4, 8,
            B01111111,
            B01001001,
            B01001001,
            B00110110,
           };

char smile01[] = {8, 8,
                  B00111100,
                  B01000010,
                  B10010101,
                  B10100001,
                  B10100001,
                  B10010101,
                  B01000010,
                  B00111100
                 };

char smile02[] = {8, 8,
                  B00111100,
                  B01000010,
                  B10010101,
                  B10010001,
                  B10010001,
                  B10010101,
                  B01000010,
                  B00111100
                 };

char smile03[] = {8, 8,
                  B00111100,
                  B01000010,
                  B10100101,
                  B10010001,
                  B10010001,
                  B10100101,
                  B01000010,
                  B00111100
                 };

void setup() {
  m.init(); //MAX7219初始化
  m.setIntensity(8); // 初始 LED 矩阵亮度，0-15
}

void loop() {
  // 在 x、y 或行、列位置设置 LED 开或关
  m.setDot(6, 2, true);
  delay(500);
  m.setDot(6, 3, true);
  delay(500);
  m.clear(); // 清除显示
  for (int i = 0; i < 8; i++) {
    m.setDot(i, i, true);
    delay(200);
  }
  m.clear();
  // 在 x,y 处显示字符（字符的左上角）
  m.writeSprite(2, 0, A);
  delay(500);

  m.writeSprite(2, 0, B);
  delay(500);

  m.writeSprite(0, 0, smile01);
  delay(500);

  m.writeSprite(0, 0, smile02);
  delay(500);

  m.writeSprite(0, 0, smile03);
  delay(500);

  for (int i = 0; i < 8; i++) {
    m.shiftLeft(false, false);
    delay(200);
  }
  m.clear();
}


为了显示字符，需要在字符或字节数组中定义它们，这里举了几个例子。可以注意到这些位是如何形成实际为0和1的字符。在本例中，它们被旋转90度，但是库示例建议以这样的方式使用它们，以便以后更容易实现用于滚动文本的shiftLeft自定义函数。在setup函数部分，只需初始化模块以及设置LED的亮度。在loop函数中，通过使用setDot()函数，可以点亮任意X、Y或行/列位置的单只LED，并且可以使用clear()函数清除显示。使用writeSprite()函数来显示预定义的字符，该函数的前两个参数是字符左上角的X和Y位置。最后我们使用shiftLeft()函数向左移动或滚动字符。



【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
 实验二十二：MAX7219点阵显示模块（8X8 LED共阴）
 项目之六：跳动的红心
 实验开源代码


代码
/*
  【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
  实验二十二：MAX7219点阵显示模块（8X8 LED共阴）
  项目之六：跳动的红心
  接脚连线：
  MAX7219       UNO
  VCC  →→→→→ 5V
  GND  →→→→→ GND
  DIN  →→→→→ D12（数据）
  CS   →→→→→ D11（负载）
  CLK  →→→→→ D10（时钟）
*/

unsigned char i;
unsigned char j;

int Max7219_pinCLK = 10;
int Max7219_pinCS = 11;
int Max7219_pinDIN = 12;

unsigned char disp1[19][8]={0x0c,0x1e,0x3e,0x7c,0x7c,0x3e,0x1e,0x0c};

void Write_Max7219_byte(unsigned char DATA) {
  unsigned char i;
  digitalWrite(Max7219_pinCS,LOW);
  for(i=8;i>=1;i--){
    digitalWrite(Max7219_pinCLK,LOW);
    digitalWrite(Max7219_pinDIN,DATA&0x80);
    DATA = DATA<<1;
    digitalWrite(Max7219_pinCLK,HIGH);
  }
}

void Write_Max7219(unsigned char address,unsigned char dat){
  digitalWrite(Max7219_pinCS,LOW);
  Write_Max7219_byte(address);
  Write_Max7219_byte(dat);
  digitalWrite(Max7219_pinCS,HIGH);
}

void Init_MAX7219(void){
  Write_Max7219(0x09, 0x00);
  Write_Max7219(0x0a, 0x03);
  Write_Max7219(0x0b, 0x07);
  Write_Max7219(0x0c, 0x01);
  Write_Max7219(0x0f, 0x00);
}

void setup(){
  pinMode(Max7219_pinCLK,OUTPUT);
  pinMode(Max7219_pinCS,OUTPUT);
  pinMode(Max7219_pinDIN,OUTPUT);
  delay(2000);
  Init_MAX7219();
}

void loop(){
  for(j=0;j<19;j++){
    for(i=1;i<9;i++)
      Write_Max7219(i,disp1[j][i-1]);
    delay(100);
  }
}


  【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
 实验二十二：MAX7219点阵显示模块（8X8 LED共阴）
 项目之七：制作一个属于你的表白神器LOVE
 实验开源代码


代码
/*
  【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
  实验二十二：MAX7219点阵显示模块（8X8 LED共阴）
  项目之七：制作一个属于你的表白神器LOVE
  接脚连线：
  MAX7219       UNO
  VCC  →→→→→ 5V
  GND  →→→→→ GND
  DIN  →→→→→ D12（数据）
  CS   →→→→→ D11（负载）
  CLK  →→→→→ D10（时钟）
*/

int CLK = 10;
int CS = 11;
int DIN = 12; //这里定义了那三个脚

unsigned char disp1[38][8] = {
  {0x40, 0x40, 0x40, 0x40, 0x40, 0x40, 0x40, 0x7E}, //L
  {0x3C, 0x42, 0x42, 0x42, 0x42, 0x42, 0x42, 0x3C}, //O
  {0x42, 0x42, 0x42, 0x42, 0x42, 0x24, 0x18, 0x18}, //V
  {0x7E, 0x40, 0x40, 0x7E, 0x40, 0x40, 0x40, 0x7E}, //E
  {0x66, 0xFF, 0xFF, 0xFF, 0xFF, 0x7E, 0x3C, 0x18}, //TX
};

void Delay(double x) {
  double i;
  for (i = 0; i < x; i++);
}

void setup() {
  pinMode(CLK, OUTPUT);
  pinMode(CS, OUTPUT);
  pinMode(DIN, OUTPUT); //让三个脚都是输出状态
}

void loop() {
  unsigned char i, j;
  Delay_xms(100);
  Init_MAX7219();
  while (1)
  {
    for (j = 0; j < 38; j++)
    {
      for (i = 1; i < 9; i++)
        Write_Max7219(i, disp1[j][i - 1]);
      Delay(30000);
    }
  }
}

void Delay_xms(unsigned int x) {
  unsigned int i, j;
  for (i = 0; i < x; i++)
    for (j = 0; j < 112; j++);
}

//--------------------------------------------
//功能：向MAX7219(U3)写入字节
//入口参数：DATA
//出口参数：无

void Write_Max7219_byte(unsigned char DATA) {
  unsigned char i;
  digitalWrite(CS, LOW);
  for (i = 8; i >= 1; i--) {
    digitalWrite(CLK, LOW);
    if (DATA & 0X80)
      digitalWrite(DIN, HIGH);
    else
      digitalWrite(DIN, LOW);
    DATA <<= 1;
    digitalWrite(CLK, HIGH);
  }
}

//-------------------------------------------
//功能：向MAX7219写入数据
//入口参数：address、dat
//出口参数：无

void Write_Max7219(unsigned char address, unsigned char dat) {
  digitalWrite(CS, LOW);
  Write_Max7219_byte(address); //写入地址，即数码管编号
  Write_Max7219_byte(dat); //写入数据，即数码管显示数字
  digitalWrite(CS, HIGH);
}

void Init_MAX7219(void) {
  Write_Max7219(0x09, 0x00); //译码方式：BCD码
  Write_Max7219(0x0a, 0x03); //亮度
  Write_Max7219(0x0b, 0x07); //扫描界限；4个数码管显示
  Write_Max7219(0x0c, 0x01); //掉电模式：0，普通模式：1
  Write_Max7219(0x0f, 0x00); //显示测试：1；测试结束，正常显示：0
}


Makelog作者原创文章，未经授权禁止转载。
