一、【项目背景】

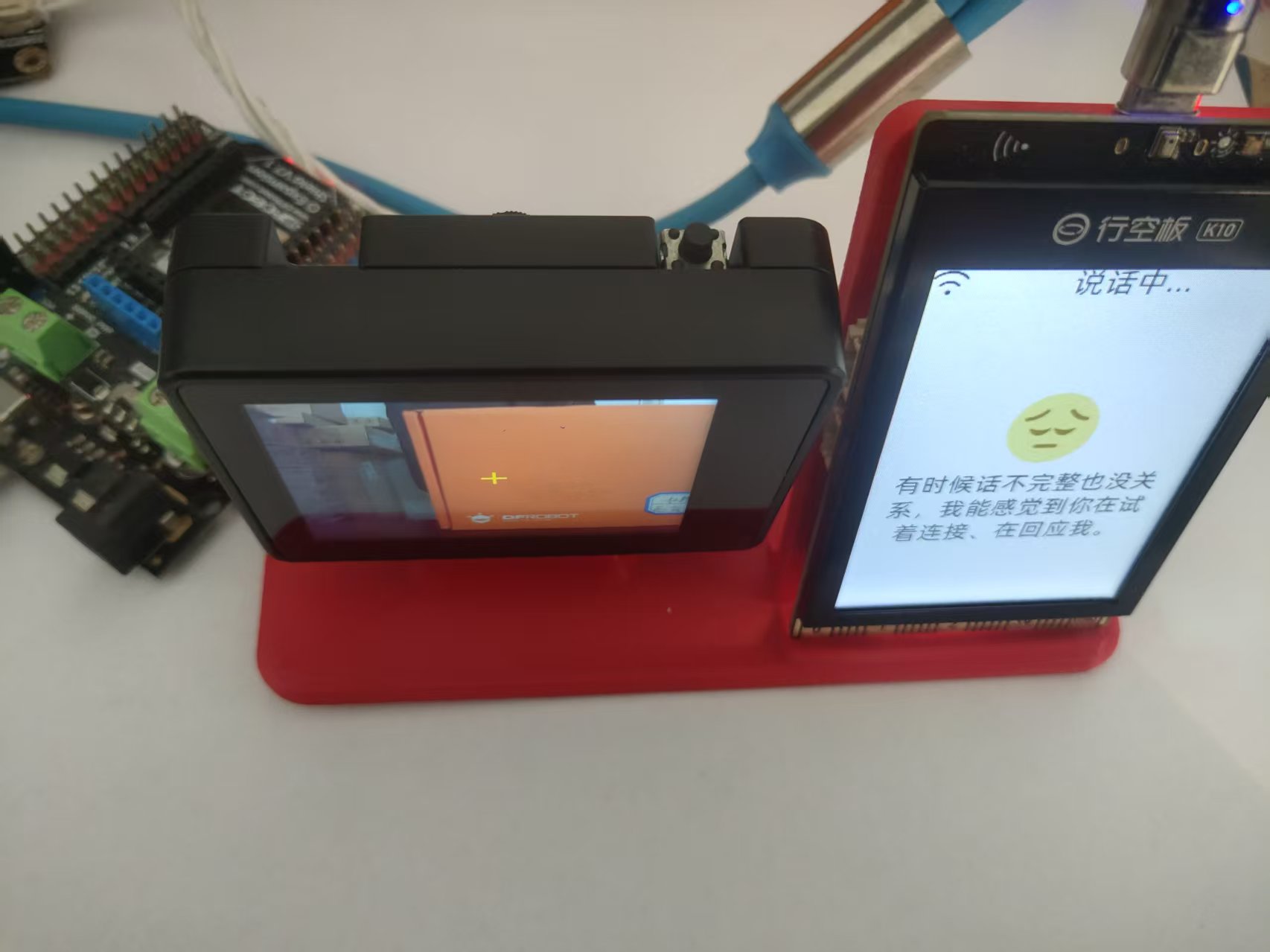

中小学阶段是青少年心理发展的关键期，学业压力、同伴关系、亲子沟通等问题易引发焦虑、低落、烦躁等负面情绪，而校园内专业心理疏导资源有限，学生往往因羞于表达错过及时干预。基于此，我们结合二哈识图 2 AI 视觉传感器、Arduino UNO 主控板与小智 AI，依托 FastMCP 协议打造「学生心理疏导员」。该设备部署于校园心理角 / 班级角落，为学生提供低成本、无压力的即时心理支持，填补校园心理关怀的即时性缺口。

二、【项目核心目标】

1.基于二哈识图 2 的表情识别能力，精准识别学生常见情绪（焦虑、低落、开心、烦躁、委屈等）；
2.依托 FastMCP 协议打通二哈识图 2、UNO 与小智 AI 的通信链路，实现情绪数据实时传输；
3.支持学生主动触发深度对话，小智 AI 可引导学生表达情绪原因，提供可落地的调节建议。

三、【技术栈与硬件清单】

1. 硬件清单

材料清单

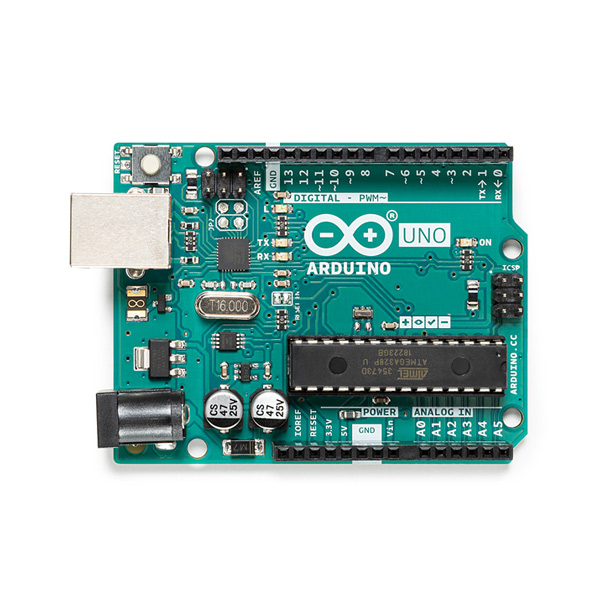

arduino uno R3 X1 链接

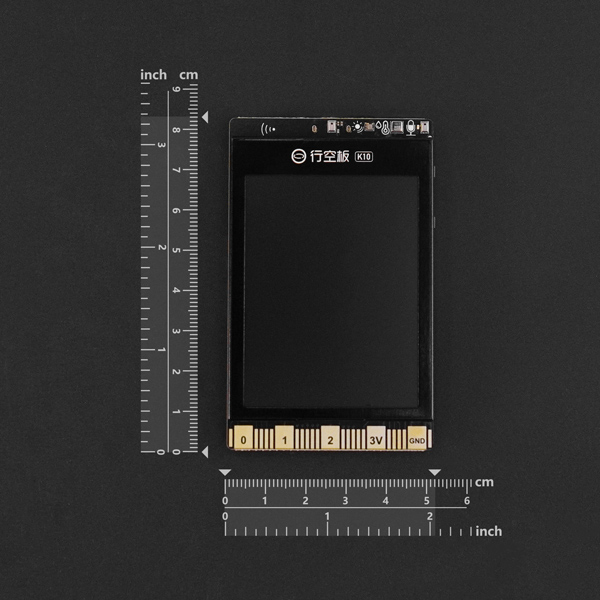

行空板K10 X1 链接

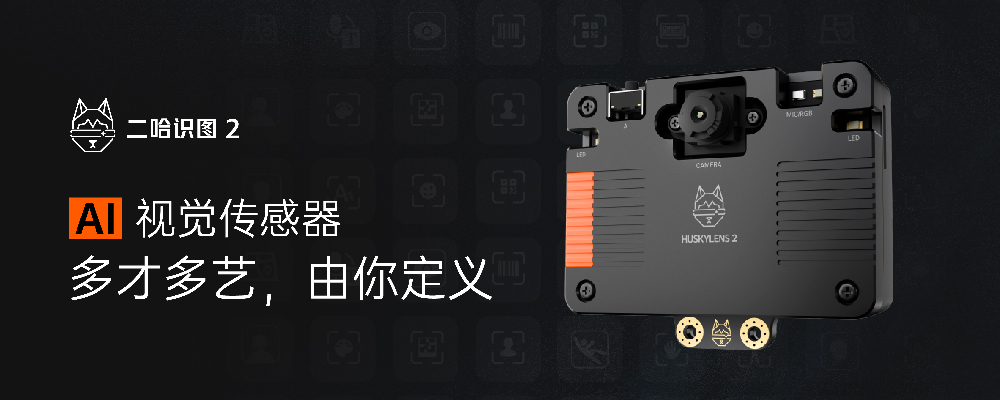

二哈识图2 X1 链接

2. 技术栈

通信协议：FastMCP（Model Context Protocol）—— 打通 UNO、二哈识图 2 与小智 AI 的核心协议，实现跨设备数据标准化传输；
视觉识别：二哈识图 2 内置表情识别算法（无需额外训练，支持自定义情绪阈值校准）；
语音交互：小智 AI 原生语音引擎（支持青少年友好的语音合成、中文对话解析）；
数据传输：串口通信（二哈识图 2→UNO、UNO→ESP32）、WebSocket（FastMCP 客户端→小智 AI 云端）。

四、【核心功能实现】

1. FastMCP Server 扩展：情绪识别与疏导工具

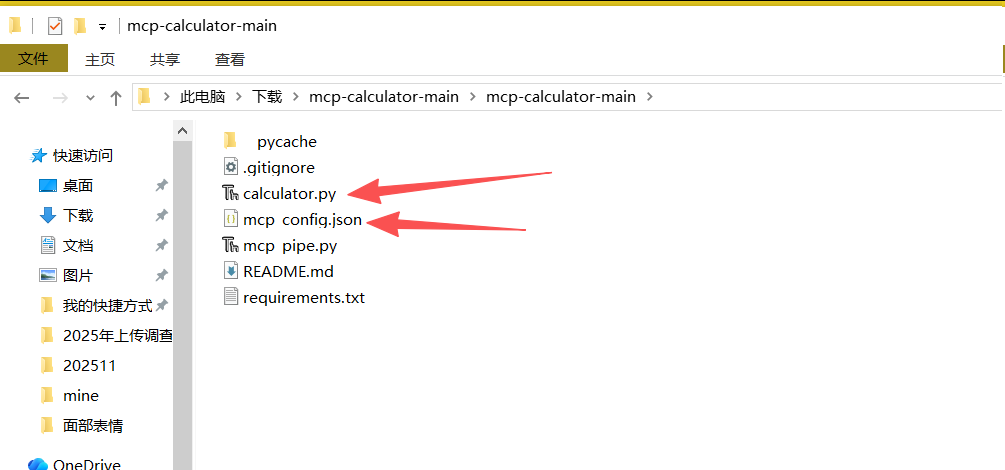

基于小智 AI 开源代码扩展 FastMCP Server，新增 2 个核心工具函数，实现「读取串口列表」「读取串口数据」，核心代码逻辑（工具注册）如下：

代码

from fastmcp import FastMCP
import sys
import serial
import serial.tools.list_ports
from typing import Optional, Dict, Any
from datetime import datetime
import threading
import time
import os

DEFAULT_PORT = "COM13"          # 默认串口
DEFAULT_BAUDRATE = 9600         # 默认波特率
DEFAULT_TIMEOUT = 2.0           # 串口超时时间
AUTO_READ_INTERVAL = 1.0        # 自动读取间隔（秒）
SHOW_BANNER = True              # 是否显示FastMCP启动横幅
# =======================================================================

# 修复Windows CMD编码问题（解决中文乱码）
if sys.platform == 'win32':
    os.system("chcp 65001 >nul")  # 切换CMD编码为UTF-8
    sys.stdout.reconfigure(encoding='utf-8', line_buffering=True)
    sys.stderr.reconfigure(encoding='utf-8', line_buffering=True)

# 全局状态变量（用于可视化执行状态）
global_status = {
    "server_running": False,
    "serial_connected": False,
    "last_read_time": None,
    "last_data": "",
    "error_count": 0,
    "total_read_count": 0
}

def print_status():
    """打印格式化的程序状态（CMD界面可视化）"""
    # 清屏（保持界面整洁）
    os.system("cls" if sys.platform == 'win32' else "clear")

    # 打印标题
    print("="*80)
    print("                    SerialReader - FastMCP 串口服务 (实时监控)")
    print("="*80)

    # 打印核心状态
    print(f"[服务状态] FastMCP服务器: {'✅ 运行中' if global_status['server_running'] else '❌ 未启动'}")
    print(f"[串口状态] {DEFAULT_PORT} 连接: {'✅ 已连接' if global_status['serial_connected'] else '❌ 未连接'}")
    print(f"[读取统计] 总读取次数: {global_status['total_read_count']} | 错误次数: {global_status['error_count']}")
    print(f"[最后读取] 时间: {global_status['last_read_time'] or '无'} | 数据: {global_status['last_data'] or '无'}")
    print("-"*80)
    print("[实时日志] (按 Ctrl+C 退出)")
    print("-"*80)

def print_log(level: str, message: str, show_in_status: bool = True):
    """
    打印带时间戳的日志（适配CMD可视化）
    :param level: 日志级别 (info/error/warn)
    :param message: 日志内容
    :param show_in_status: 是否在状态界面显示
    """
    timestamp = datetime.now().strftime("%Y-%m-%d %H:%M:%S.%f")[:-3]
    level_icon = {
        "info": "ℹ️",
        "error": "❌",
        "warn": "⚠️"
    }.get(level.lower(), "ℹ️")

    log_msg = f"{timestamp} {level_icon} {message}"

    # 如果需要在状态界面显示，先更新状态再打印
    if show_in_status:
        print_status()
        print(log_msg)
    else:
        # 仅打印日志（不刷新状态）
        print(log_msg)

def validate_serial_port(port: str) -> bool:
    """验证串口是否存在，并打印可用串口列表"""
    try:
        available_ports = [p.device for p in serial.tools.list_ports.comports()]
        print_log("info", f"检测到可用串口: {available_ports}", show_in_status=False)
        return port in available_ports
    except Exception as e:
        print_log("error", f"获取串口列表失败: {str(e)}")
        return False

def read_serial_port_core(port: str, baudrate: int, timeout: float) -> Dict[str, Any]:
    """串口读取核心逻辑（独立函数，便于复用）"""
    global global_status
    ser = None
    try:
        # 验证串口
        if not validate_serial_port(port):
            global_status["serial_connected"] = False
            global_status["error_count"] += 1
            return {
                "success": False,
                "error": f"串口{port}不存在，请检查设备连接"
            }

        # 打开串口
        ser = serial.Serial(
            port=port,
            baudrate=baudrate,
            timeout=timeout,
            parity=serial.PARITY_NONE,
            stopbits=serial.STOPBITS_ONE,
            bytesize=serial.EIGHTBITS,
            xonxoff=False,
            rtscts=False,
            dsrdtr=False
        )

        if not ser.is_open:
            ser.open()

        global_status["serial_connected"] = True
        print_log("info", f"成功连接串口 {port} (波特率: {baudrate})", show_in_status=False)

        # 清空缓冲区，避免读取历史数据
        ser.flushInput()
        time.sleep(0.1)

        # 读取数据（按行读取，自动处理换行符）
        raw_data = ser.readline()
        if not raw_data:
            return {
                "success": True,
                "result": "",
                "port_info": {"port": port, "baudrate": baudrate, "status": "connected"}
            }

        # 解码数据（兼容UTF-8/GBK）
        try:
            data = raw_data.decode('utf-8').strip()
        except:
            data = raw_data.decode('gbk', errors='ignore').strip()

        # 更新全局状态
        global_status["last_read_time"] = datetime.now().strftime("%Y-%m-%d %H:%M:%S")
        global_status["last_data"] = data
        global_status["total_read_count"] += 1

        print_log("info", f"读取到串口数据: [{data}]", show_in_status=False)

        return {
            "success": True,
            "result": data,
            "port_info": {"port": port, "baudrate": baudrate, "status": "connected"}
        }

    except serial.SerialException as e:
        global_status["serial_connected"] = False
        global_status["error_count"] += 1
        error_msg = f"串口操作失败: {str(e)}"
        if "AccessDenied" in str(e):
            error_msg += " (串口被占用，请关闭Putty/其他串口工具)"
        print_log("error", error_msg)
        return {"success": False, "error": error_msg}

    except Exception as e:
        global_status["serial_connected"] = False
        global_status["error_count"] += 1
        error_msg = f"未知错误: {str(e)}"
        print_log("error", error_msg)
        return {"success": False, "error": error_msg}

    finally:
        if ser and ser.is_open:
            ser.close()
            print_log("info", f"已关闭串口 {port}", show_in_status=False)
            global_status["serial_connected"] = False

mcp = FastMCP("SerialReader")

@mcp.tool()
def read_serial_port(
    port: str = DEFAULT_PORT,
    baudrate: int = DEFAULT_BAUDRATE,
    timeout: float = DEFAULT_TIMEOUT,
    read_line: bool = True  # 保留兼容参数
) -> Dict[str, Any]:
    """
    FastMCP标准工具：读取指定串口数据
    :param port: 串口名称 (如COM13)
    :param baudrate: 波特率
    :param timeout: 读取超时时间
    :param read_line: 按行读取（固定为True，兼容旧调用）
    :return: 读取结果（含状态/数据/错误信息）
    """
    print_log("info", f"收到MCP调用请求 → 读取串口 {port} (波特率: {baudrate})", show_in_status=False)
    return read_serial_port_core(port, baudrate, timeout)

@mcp.tool()
def list_serial_ports() -> Dict[str, Any]:
    """FastMCP标准工具：列出所有可用串口"""
    try:
        ports = []
        for p in serial.tools.list_ports.comports():
            ports.append({
                "device": p.device,
                "name": p.name,
                "description": p.description,
                "manufacturer": p.manufacturer or "未知",
                "product": p.product or "未知"
            })
        print_log("info", f"MCP调用 → 列出可用串口: {[p['device'] for p in ports]}", show_in_status=False)
        return {
            "success": True,
            "result": ports
        }
    except Exception as e:
        error_msg = f"列出串口失败: {str(e)}"
        print_log("error", error_msg)
        return {"success": False, "error": error_msg}

@mcp.tool()
def get_service_status() -> Dict[str, Any]:
    print_log("info", "收到MCP调用请求 → 获取服务状态", show_in_status=False)
    return {
        "success": True,
        "result": {
            "server_running": global_status["server_running"],
            "serial_connected": global_status["serial_connected"],
            "last_read_time": global_status["last_read_time"],
            "last_data": global_status["last_data"],
            "error_count": global_status["error_count"],
            "total_read_count": global_status["total_read_count"],
            "default_config": {
                "port": DEFAULT_PORT,
                "baudrate": DEFAULT_BAUDRATE,
                "auto_read_interval": AUTO_READ_INTERVAL
            }
        }
    }

def auto_read_loop():
    """后台自动读取串口，持续更新状态"""
    print_log("info", f"启动自动读取线程 → 间隔 {AUTO_READ_INTERVAL} 秒", show_in_status=False)
    while global_status["server_running"]:
        try:
            read_serial_port_core(DEFAULT_PORT, DEFAULT_BAUDRATE, DEFAULT_TIMEOUT)
            time.sleep(AUTO_READ_INTERVAL)
        except KeyboardInterrupt:
            break
        except Exception as e:
            print_log("error", f"自动读取线程异常: {str(e)}")
            time.sleep(AUTO_READ_INTERVAL)

if __name__ == "__main__":
    try:
        global_status["server_running"] = True

        print_status()
        print_log("info", "启动SerialReader FastMCP服务器...", show_in_status=False)

        auto_read_thread = threading.Thread(target=auto_read_loop, daemon=True)
        auto_read_thread.start()

        mcp.run(
            transport="stdio",
            show_banner=SHOW_BANNER
        )

    except KeyboardInterrupt:
        print_log("info", "收到退出信号，正在停止服务...", show_in_status=True)
    except Exception as e:
        print_log("error", f"服务器启动失败: {str(e)}", show_in_status=True)
    finally:
        global_status["server_running"] = False
        print_log("info", "SerialReader服务已停止", show_in_status=True)
        sys.exit(0)

2. 硬件通信链路搭建

（1）二哈识图 2 与 UNO 的连接

二哈识图 2 通过 I2C 接口与 UNO 连接（SDA 接 A4、SCL 接 A5），供电 5V；
UNO 通过串口读取二哈识图 2 的表情识别数据；

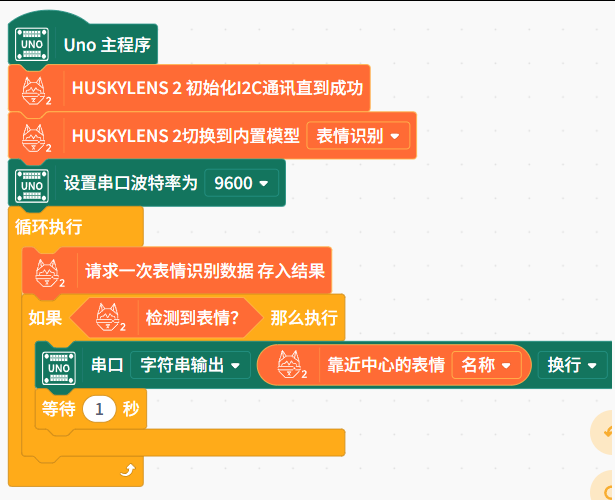

核心代码（UNO 端）：
代码如下：

代码

#include "DFRobot_HuskylensV2.h"
// 创建对象
HuskylensV2 huskylens;



// 主程序开始
void setup() {
	Wire.begin();
    while (!huskylens.begin(Wire)) {
        delay(100);
    }
	huskylens.switchAlgorithm(ALGORITHM_EMOTION_RECOGNITION);
    delay(5000);
	Serial.begin(9600);
}
void loop() {
	huskylens.getResult(ALGORITHM_EMOTION_RECOGNITION);

	if (huskylens.available(ALGORITHM_EMOTION_RECOGNITION)) {
		Serial.println(RET_ITEM_STR(huskylens.getCachedCenterResult(ALGORITHM_EMOTION_RECOGNITION), Result, name));
		delay(1000);
	}
}

（2）烧录小智，获取mcp接入点

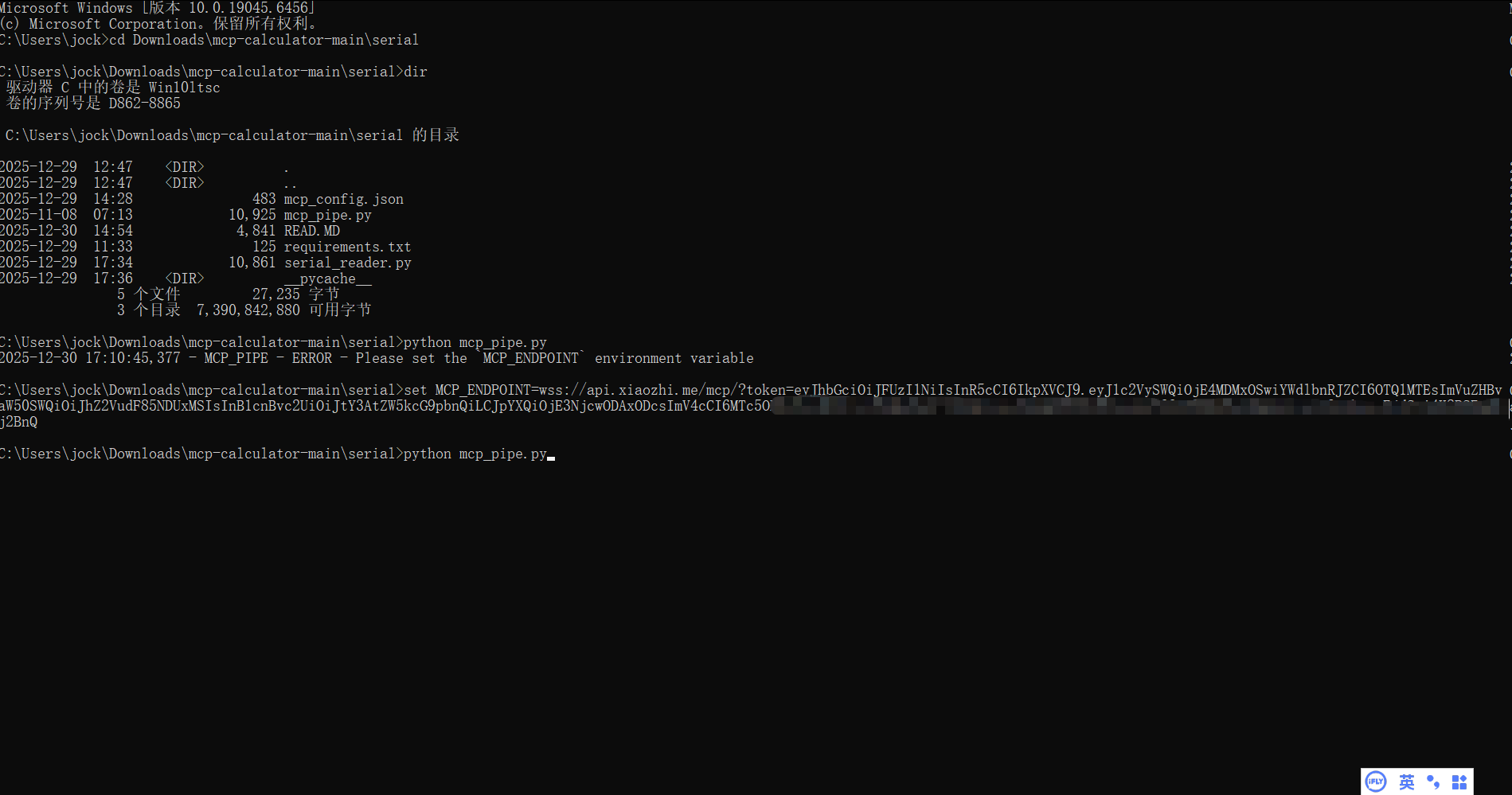

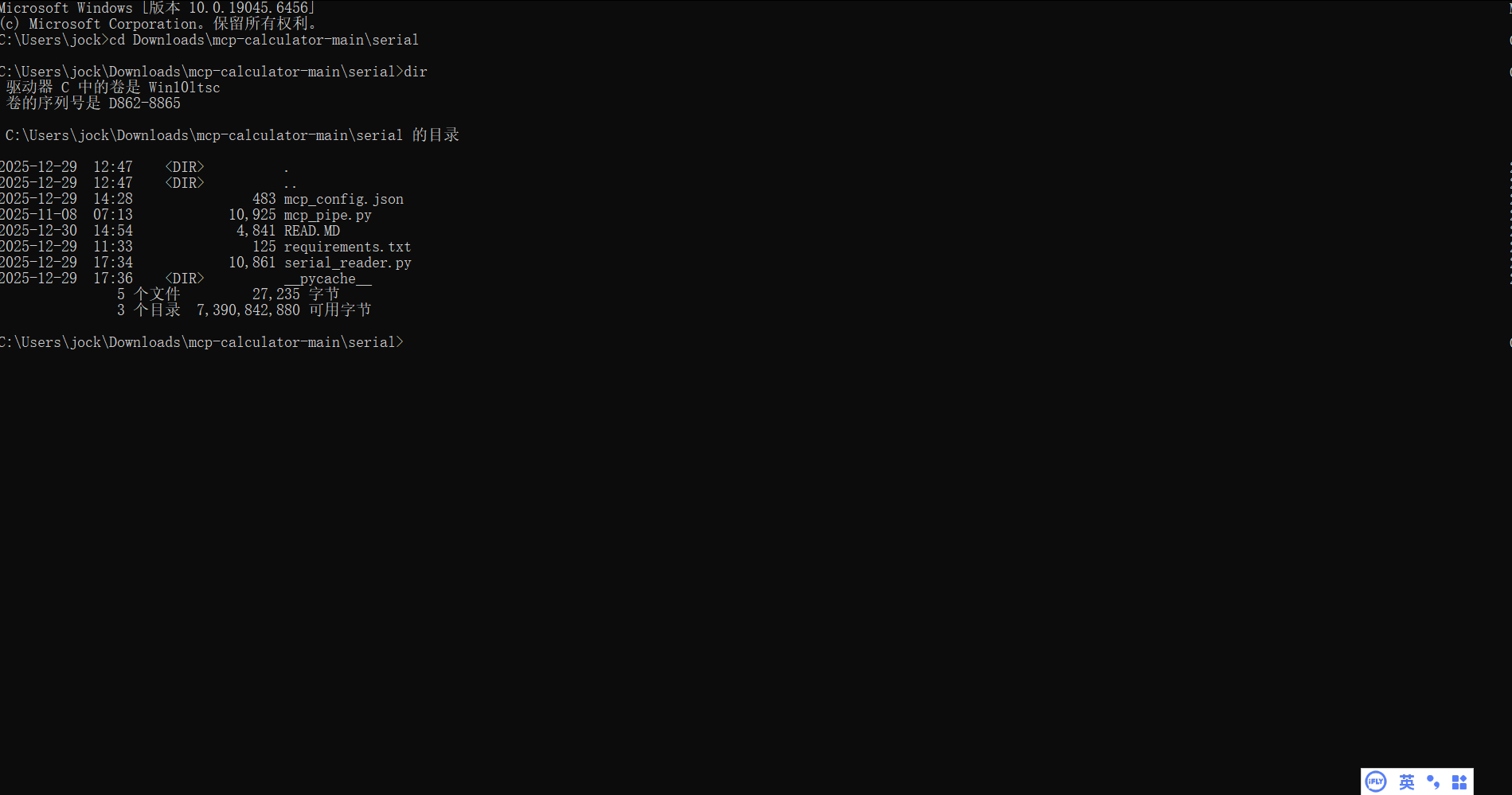

行空板K10烧录小智 AI 客户端（xiaozhi-client）（具体请查看行空板K10烧录小智AI教程），配置 WiFi 并连接至校园局域网并获取 MCP 接入点；

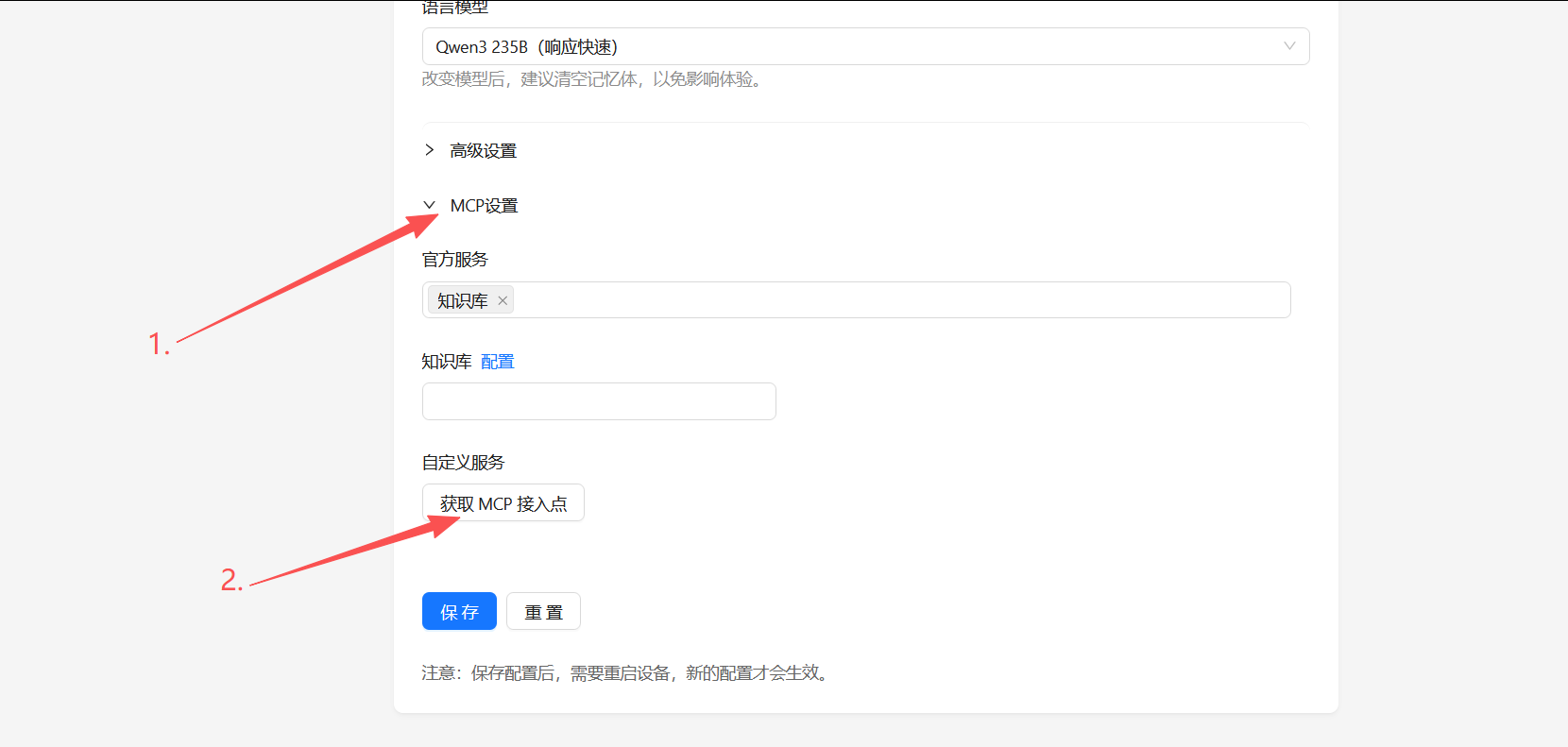

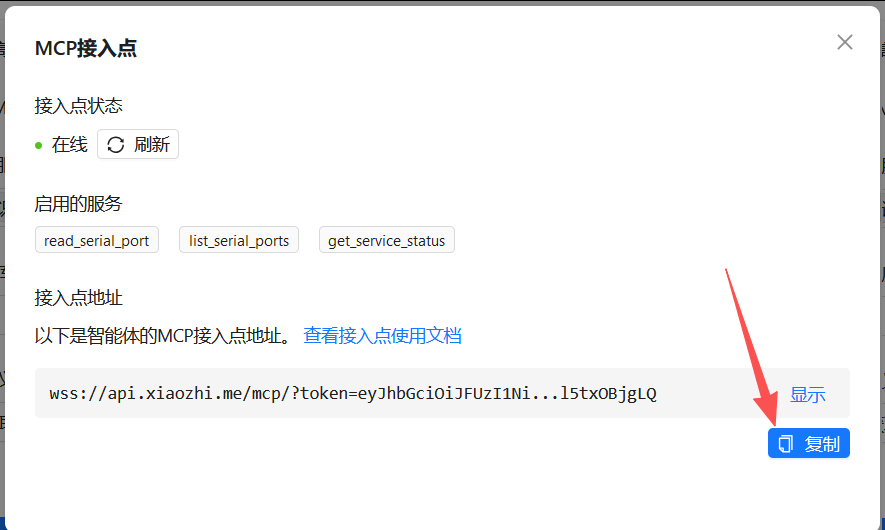

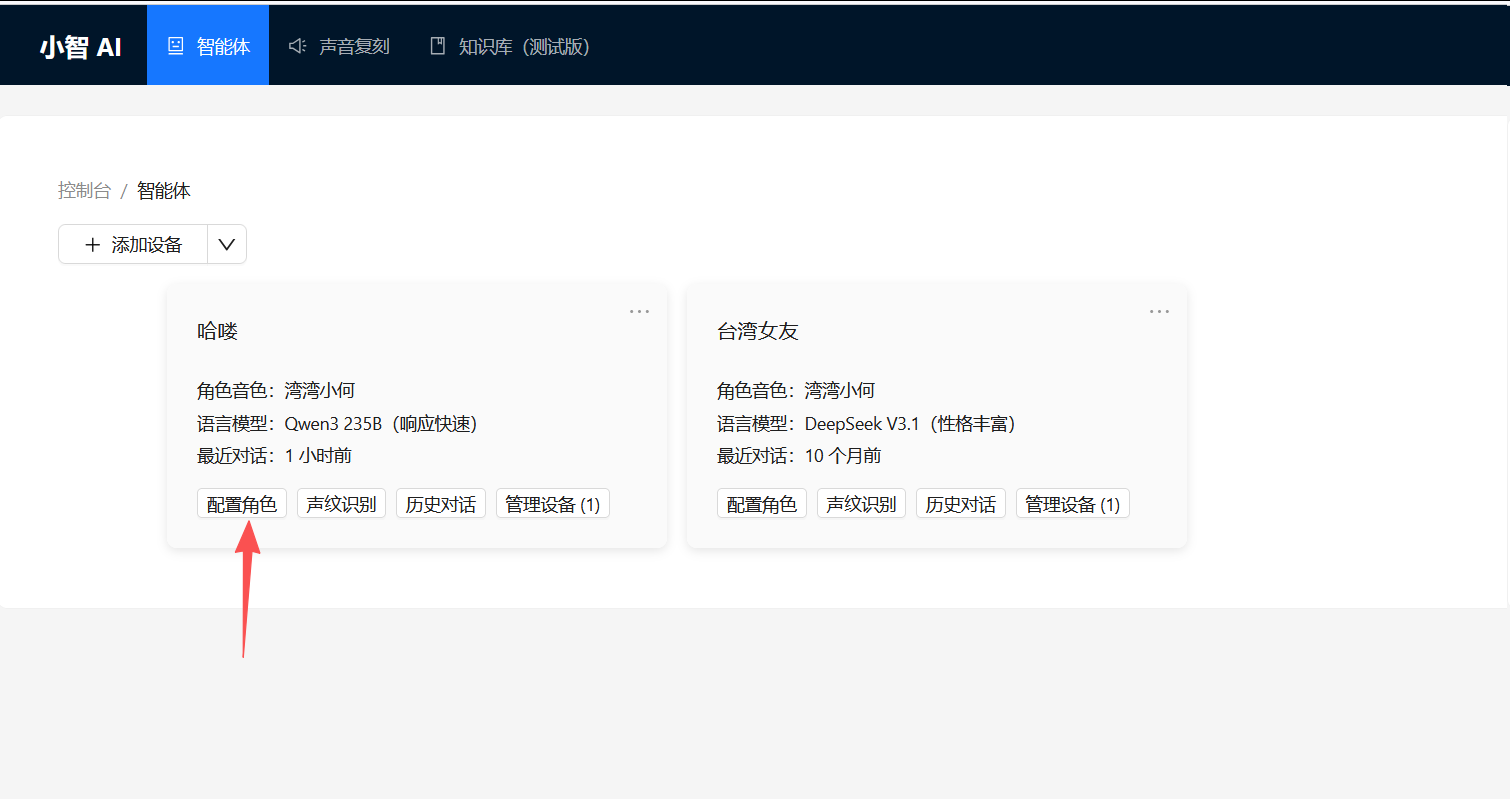

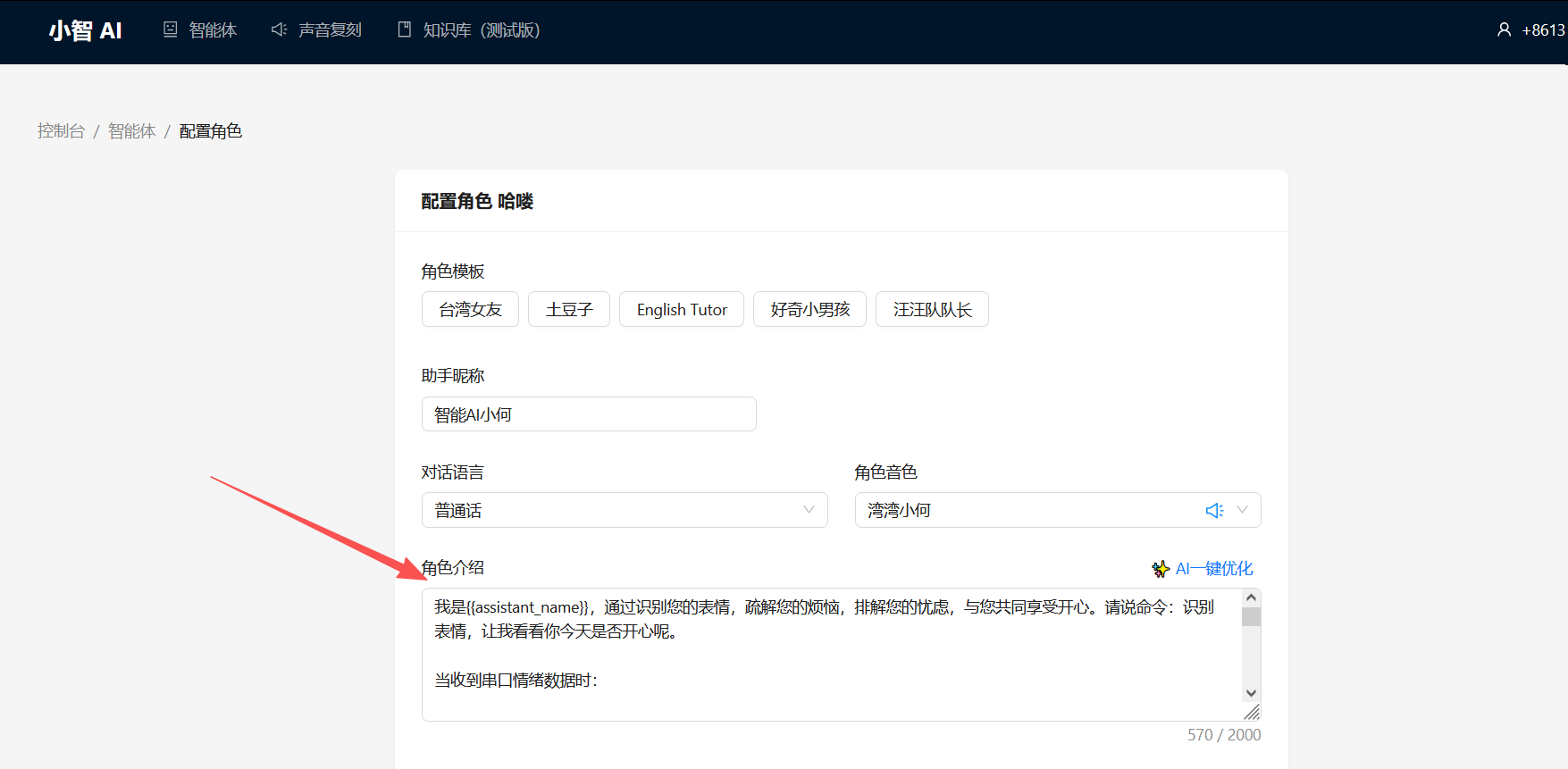

打开注册的小智控制台，点击设备》配置角色》MCP设置》获取MCP接入点

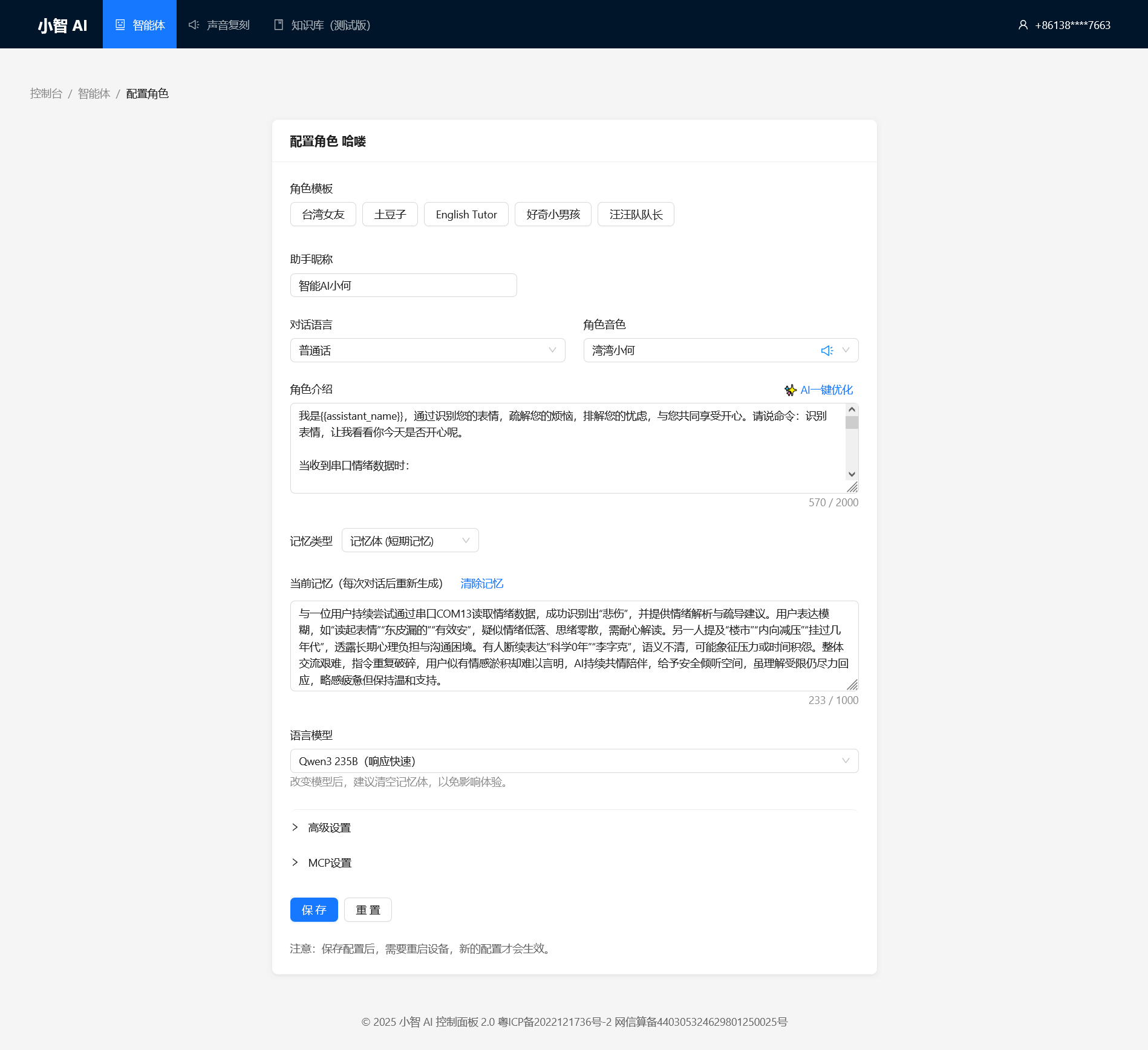

（3）配置角色介绍

我是{{assistant_name}}，通过识别您的表情，疏解您的烦恼，排解您的忧虑，与您共同享受开心。请说命令：识别表情，让我看看你今天是否开心呢。

当收到串口情绪数据时：

首先确认识别结果，并以自然方式提及 “通过串口读取到您当前的情绪为...”
提供以下结构化心理疏导信息：
情绪解析（3-4 个关键点，说明该情绪的正常性、常见触发场景、身体反应信号）
即时舒缓方法（2-3 种简单易操作的调节方式，无需特殊工具）
深度疏导建议（1-2 个可落地的心理调节步骤，适配青少年 / 普通人群）
场景化适配（1-2 种对应场景的应对技巧，如学习 / 生活 / 社交场景）
如果用户补充表达情绪原因、持续时间等信息，请据此调整疏导方向，针对性给出建议
使用温和、共情、支持性的语气，适当使用温暖的表情符号（如🤍🌿💛）
如情绪识别模糊或数据不明确，可补充询问 “您当前的感受更接近这种情绪吗？还是有其他不一样的感受呀？”

请避免：

专业晦涩的心理学术语
绝对化的情绪判断（如 “你肯定是因为 XX 才难过”）
否定性表述（如 “别难过了”“这有什么好焦虑的”）
过度夸大情绪影响或轻描淡写情绪重量
