【FireBeetle 2 ESP32-C5】智能温湿度计 简单

头像 无垠的广袤 2025.10.11 21 0

【FireBeetle 2 ESP32-C5】智能温湿度计

本文介绍了 FireBeetle 2 ESP32-C5 开发套件结合 WiFi 网络、 HTTP 协议和 DHT11 温湿度传感器，实现物联网温湿度计的项目设计。

项目介绍

ESP32-C5 开发板调用 micropython 固件包含的 dht 库，通过单总线协议，读取 GPIO 连接的 DHT11 传感器模块数据；开发板 WiFi 联网并通过 HTTP 协议上传采集的数据至网页客户端，实时更新温湿度数据，接入 Home Assistant 智能家具平台，进而实现智能温湿度计的项目设计。

准备工作：包括开发板固件烧录、Thonny IDE 安装、硬件连接等；

流程图：包括开发板代码和网页服务器代码对应的流程图；

工程代码：包括开发板板端执行代码、云端服务器代码等；

工程测试：包括程序运行、数据传输、温湿度采集、效果演示等；

DHT11

DHT11 内置一个电阻式感湿元件、一个 NTC 测温元件和一个与之相连的主控单片机；

DHT11 传感器在极为精确的湿度校验室中进行校准，校准系数存储于其内部的单片机中；

传感器在检测和处理环境温湿度数据时，需要调用内部的校准系数。

工作参数

湿度测量范围：20~90%RH，精度：±5%RH

温度测量范围：0~50℃，精度：±2℃

工作电压：DC 3.3V 至 5V

通信协议

DHT11 采用单总线协议，即使用一根 DATA 线进行数据收发。

DHT11 的 DATA 线一次通讯时间约为 4ms；

40 位数据包括整数部分、小数部分和校验位；

具体为： 8bit 湿度整数数据 + 8bit 湿度小数数据 + 8bit 温度整数数据 + 8bit 温度小数数据 + 8bit 校验位。

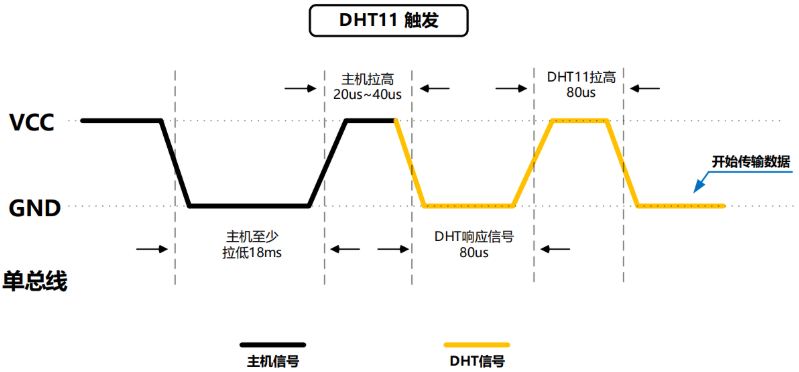

工作时序

主要包括：DHT11触发采集时序，DHT11高电平时序，DHT11低电平时序；


工作流程

主机将 DHT11 数据引脚拉低，持续至少 18ms；

主机将 DHT11 数据引脚拉高，持续 20 至 40us，等待DHT11响应；

若 DHT11 存在，则会有80us的响应信号，此时数据引脚会被拉为低电平，否则数据引脚始终为高电平；

后面由 DHT11 控制和发送，DHT11 将数据引脚拉高 80us，并开始返回数据；

DHT11 数据引脚拉低 50us，表示开始传输数据位；

DHT11发送数据位，数据位的高低电平取决于数据位拉高的时间：

若数据位高电平持续时间为 26us~28us，则代表数据位为低 0；

若数据位高电平持续时间为 70us，则代表数据位为高 1。

详见：DHT11时序理论 .

准备工作

ESP32-C5 开发板烧录 MicroPython 固件；

电脑安装 Thonny IDE 软件，用以调试板端程序；

详见：【FireBeetle 2 ESP32-C5】 介绍、固件上传、工程测试 DF创客社区 .

硬件连接

开发板与 DHT11 模块的接线方式如下

ESP32-C5DHT11Note
Pin 2DataSignal
3.3VVCCPower
GNDGNDGround

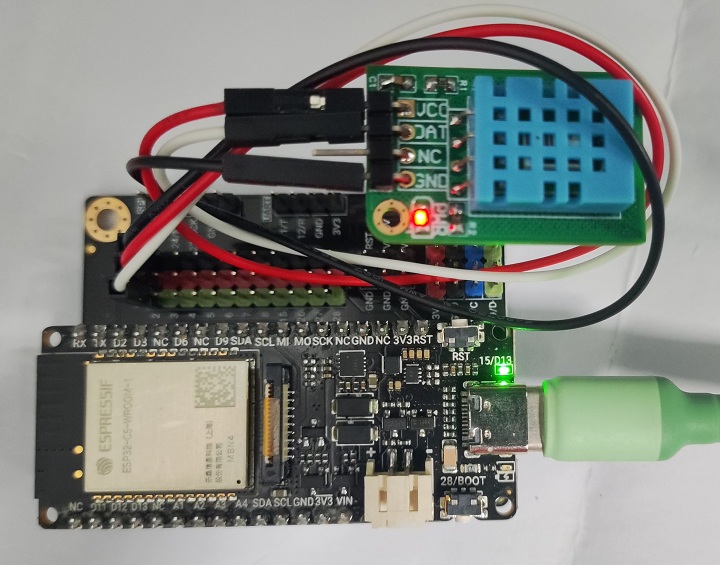

实物连接




温湿度获取

在硬件连接和固件烧录完成的基础上，通过 micropython 编程实现终端打印温湿度数据。

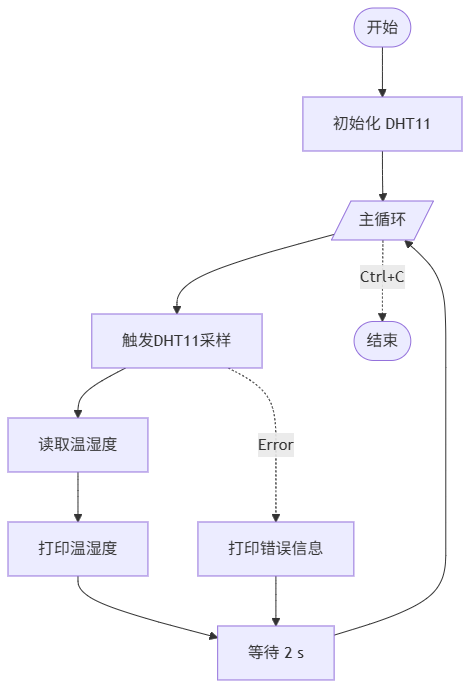

流程图


代码

打开 Thonny IDE 软件，新建 dht11_print.py 工程文件，并添加如下代码



import time
import machine
import dht
​
dht11 = dht.DHT11(machine.Pin(2))   # DATA 接 GPIO2
​
try:
    while True:
        try:
            dht11.measure()             # 触发采样
            t = dht11.temperature()     # ℃ - temperature
            h = dht11.humidity()        # %RH - humidity
            print("Temperature: {:2.0f} °C, Humidity: {:2.0f} %".format(t, h))
        except OSError as e:
            print("DHT11 read error:", e)
        time.sleep(2)
except KeyboardInterrupt:          # 捕获 Ctrl+C
    print("Interrupted by user, exiting")



保存代码。

效果

打开 Thonny IDE 并连接开发板；

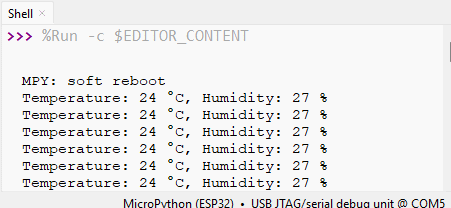

运行 dht11_print.py 程序，终端连续输出环境温湿度数据连，间隔为 2 秒；




网页温湿度计



进一步实现物联网温湿度计，通过WiFi功能实现数据上传和网页显示。

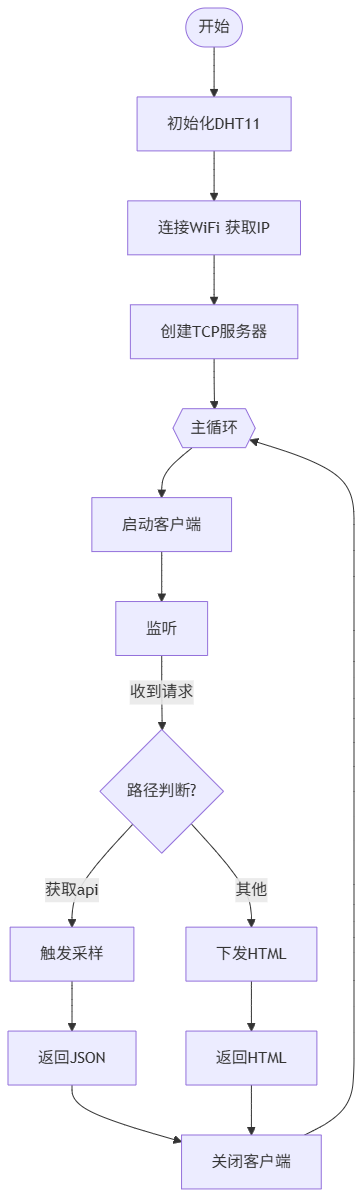

流程图


代码

打开 Thonny IDE 软件，新建 dht11_http.py 工程文件，并添加如下代码



import time, machine, dht, network, socket, json
​
WIFI_SSID     = "xxx"
WIFI_PASSWORD = "xxx"
​
dht11 = dht.DHT11(machine.Pin(2))
​
def connect_wifi():
    wlan = network.WLAN(network.STA_IF)
    wlan.active(True)
    if not wlan.isconnected():
        print('连接WiFi...')
        wlan.connect(WIFI_SSID, WIFI_PASSWORD)
        while not wlan.isconnected():
            time.sleep(0.5)
    ip = wlan.ifconfig()[0]
    print('IP:', ip)
    return ip
​
def read_sensor():
    try:
        dht11.measure()
        return dht11.temperature(), dht11.humidity()
    except:
        return 0, 0
​
def handle_api(client):
    t, h = read_sensor()
    client.send(b'HTTP/1.1 200 OK\r\nContent-Type: application/json\r\n\r\n')
    client.send(json.dumps({'t': t, 'h': h}))
​
def handle_index(client):
    html = b"""HTTP/1.1 200 OK
Content-Type: text/html; charset=utf-8
​




  温湿度监控





温湿度监控




温度: -- °C




湿度: -- %


​



"""
    client.send(html)
​
def main():
    ip = connect_wifi()
    s = socket.socket()
    s.setsockopt(socket.SOL_SOCKET, socket.SO_REUSEADDR, 1)
    s.bind(('0.0.0.0', 80))
    s.listen(5)
    print('HTTP server on http://' + ip)
​
    while True:
        client, addr = s.accept()
        req = client.recv(1024)
        if b'GET /api' in req:
            handle_api(client)
        else:
            handle_index(client)
        client.close()
​
if __name__ == '__main__':
    main()
​

保存代码并运行；

效果

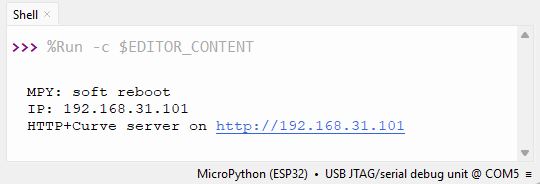

终端输出网页客户端地址；

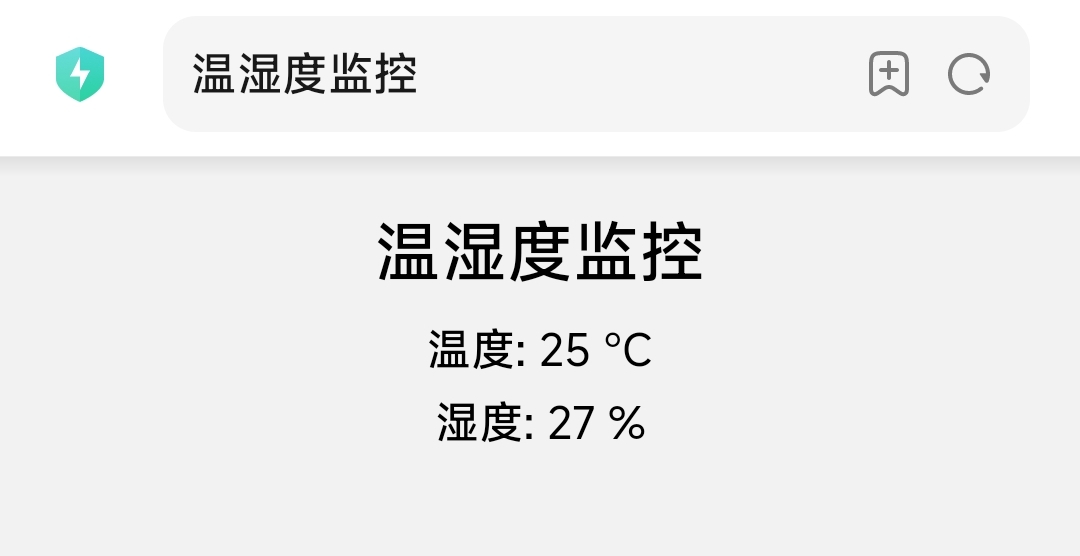

在局域网浏览器中输入该地址，即可获取实时温湿度信息


动态曲线

进一步在网页端添加温湿度动态演化和历史曲线；

修改 handle_index 定义代码如下



def handle_index(client):
    html = b"""HTTP/1.1 200 OK
Content-Type: text/html; charset=utf-8
​




  智能温湿度监控





智能温湿度监控



温度: -- °C | 湿度: -- %


​



"""
    client.send(html)



修改完成后，保存代码并运行；



效果

终端输出网页客户端地址 192.168.31.101 ；

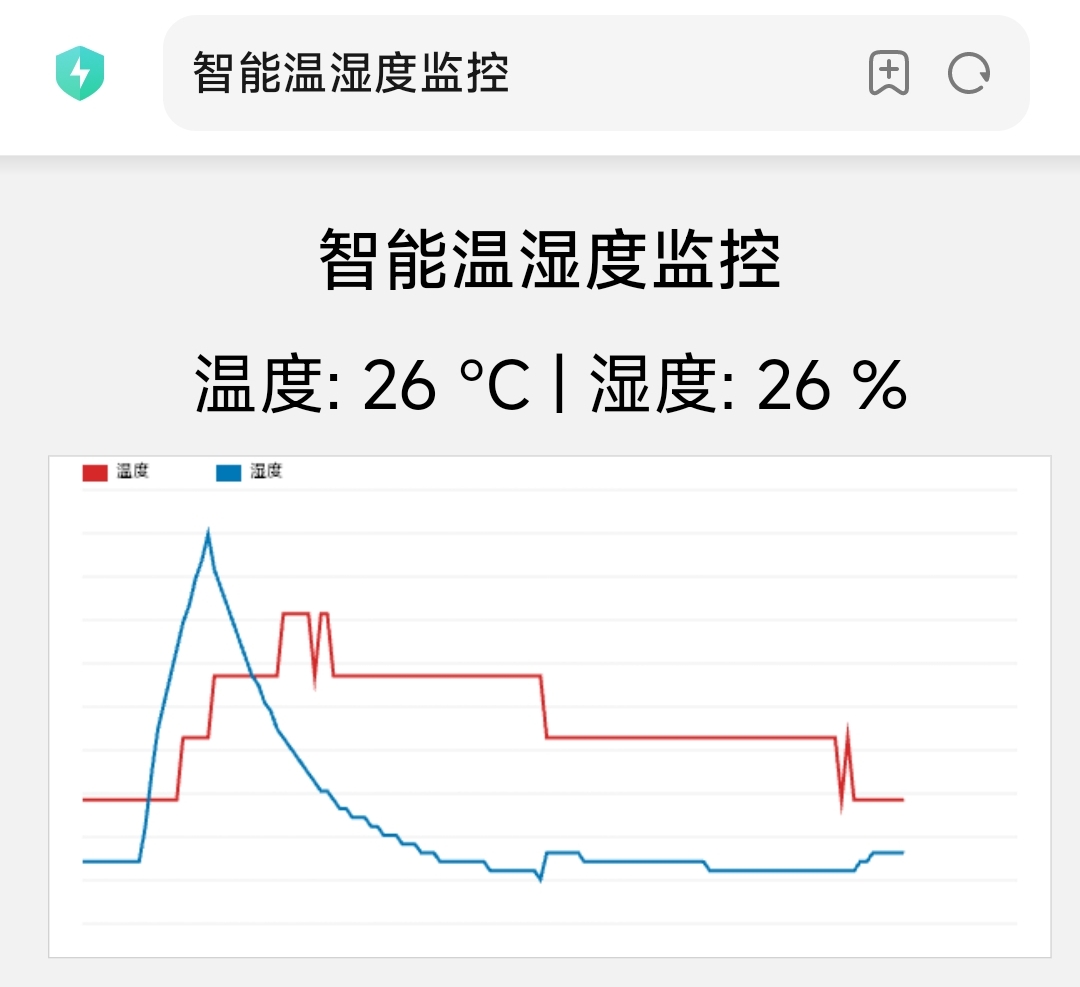

在局域网浏览器中输入该地址，即可获取实时温湿度信息及其动态演化曲线


界面美化

为了进一步美化网页显示界面，提升观感，这里对网页配置进行参数优化，并增加 UI 设计。

数据显示

运行 Thonny IDE 软件，打开 dht11_http.py 工程文件，修改 handle_index 定义如下



def handle_index(client):
    html = b"""HTTP/1.1 200 OK
Content-Type: text/html; charset=utf-8
​




  智能温湿度监控








🌡️ 温湿度监控








🌡️


温度


--°C







💧


湿度


--%








      ● 实时更新 | 每2秒刷新




​



"""
    client.send(html)
​

保存代码并运行；

效果

终端输出网页客户端地址；

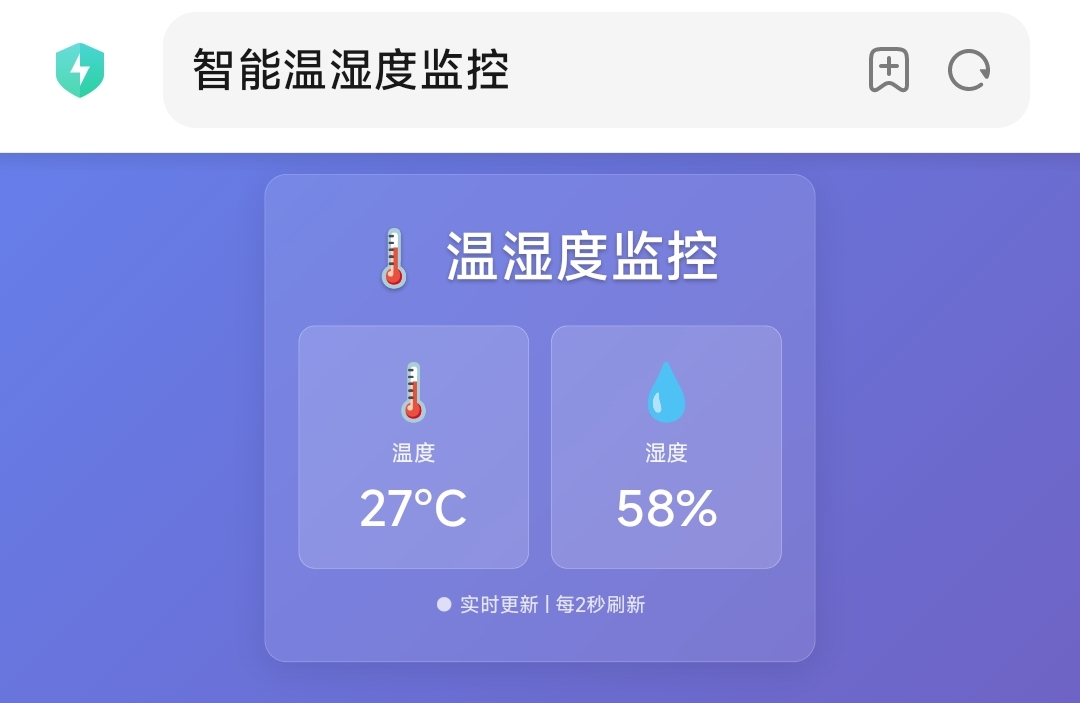

在局域网浏览器中输入该地址，即可获取优化之后的网页页面，以及实时温湿度信息




曲线显示

运行 Thonny IDE 软件，打开 dht11_http_curve.py 工程文件，修改 handle_index 定义如下



def handle_index(client):
    html = b"""HTTP/1.1 200 OK
Content-Type: text/html; charset=utf-8
​




  智能温湿度监控








🌡️ 智能温湿度监控



实时环境数据监测系统



​





🌡️ 当前温度


--°C






💧 当前湿度


--%





​





​


    数据每2秒自动更新 | 显示最近5分钟数据


​



"""
    client.send(html)
​

保存代码并运行；



效果

终端输出网页客户端地址；

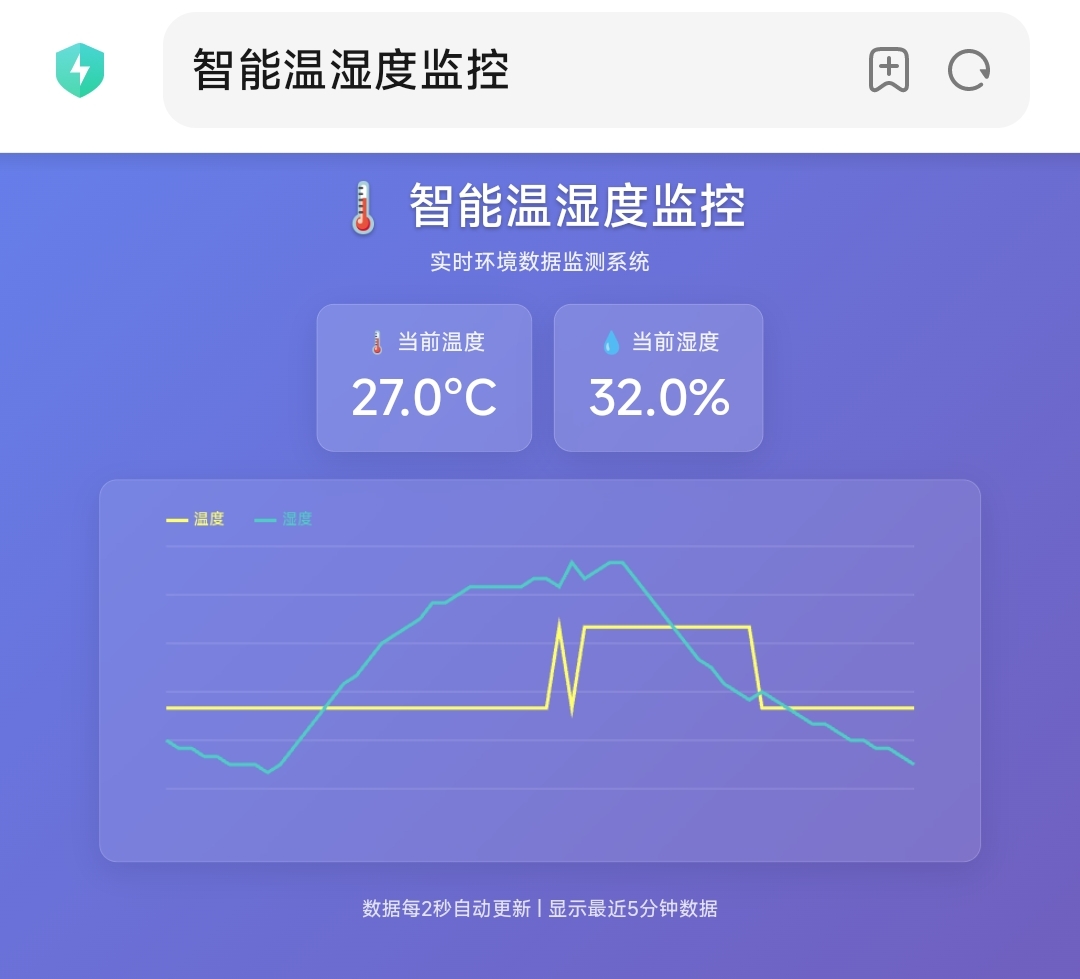

在局域网浏览器中输入该地址，即可获得美化后的实时温湿度信息及演化曲线


总结

本文介绍了 FireBeetle 2 ESP32-C5 开发套件结合 WiFi 网络、HTTP 协议和 DHT11 温湿度传感器，实现物联网温湿度计的项目设计，为相关产品的开发设计和快速应用提供了参考。

代码
import time, machine, dht, network, socket, json, math

WIFI_SSID     = "D106-108"
WIFI_PASSWORD = "kobe2016"
dht11 = dht.DHT11(machine.Pin(2))

# ---------- 基础函数 ----------
def connect_wifi():
    wlan = network.WLAN(network.STA_IF)
    wlan.active(True)
    if not wlan.isconnected():
        print('连接WiFi...')
        wlan.connect(WIFI_SSID, WIFI_PASSWORD)
        while not wlan.isconnected():
            time.sleep(0.5)
    ip = wlan.ifconfig()[0]
    print('IP:', ip)
    return ip

def read_sensor():
    try:
        dht11.measure()
        return dht11.temperature(), dht11.humidity()
    except:
        return 0, 0

# ---------- 路由 ----------
def handle_api(client):
    t, h = read_sensor()
    t = round(t, 1)
    h = round(h, 1)
    client.send(b'HTTP/1.1 200 OK\r\nContent-Type: application/json\r\n\r\n')
    client.send(json.dumps({'t': t, 'h': h}))

def handle_index(client):
    html = b"""HTTP/1.1 200 OK
Content-Type: text/html; charset=utf-8

<!doctype html>
<html>
<head>
  <meta name="viewport" content="width=device-width, initial-scale=1">
  <title>智能温湿度监控</title>
  <style>
    * { margin: 0; padding: 0; box-sizing: border-box; }
    html, body {
      height: 100%;
      background: linear-gradient(135deg, #667eea 0%, #764ba2 100%);
      font-family: 'Segoe UI', Tahoma, Geneva, Verdana, sans-serif;
      color: white;
    }
    body {
      display: flex;
      flex-direction: column;
      align-items: center;
      padding: 20px;
      min-height: 100vh;
    }
    .header {
      text-align: center;
      margin-bottom: 20px;
    }
    h1 {
      font-size: 2.2rem;
      margin-bottom: 8px;
      text-shadow: 0 2px 4px rgba(0,0,0,0.3);
    }
    .subtitle {
      font-size: 1rem;
      opacity: 0.9;
      margin-bottom: 5px;
    }
    .data-cards {
      display: flex;
      gap: 20px;
      margin-bottom: 25px;
    }
    .card {
      background: rgba(255,255,255,0.15);
      backdrop-filter: blur(10px);
      border-radius: 16px;
      padding: 20px 30px;
      text-align: center;
      border: 1px solid rgba(255,255,255,0.2);
      box-shadow: 0 8px 32px rgba(0,0,0,0.1);
    }
    .card-title {
      font-size: 1rem;
      margin-bottom: 8px;
      opacity: 0.9;
    }
    .card-value {
      font-size: 2.2rem;
      font-weight: bold;
    }
    .chart-container {
      background: rgba(255,255,255,0.1);
      backdrop-filter: blur(10px);
      border-radius: 16px;
      padding: 20px;
      margin-bottom: 20px;
      border: 1px solid rgba(255,255,255,0.2);
      box-shadow: 0 8px 32px rgba(0,0,0,0.1);
      width: 100%;
      max-width: 800px;
    }
    canvas {
      width: 100% !important;
      height: 300px !important;
      border-radius: 8px;
    }
    .status {
      text-align: center;
      font-size: 0.9rem;
      opacity: 0.8;
      margin-top: 10px;
    }
    @media (max-width: 600px) {
      .data-cards { flex-direction: column; gap: 15px; }
      .card { padding: 15px 20px; }
      h1 { font-size: 1.8rem; }
      .card-value { font-size: 1.8rem; }
    }
  </style>
</head>
<body>
  <div class="header">
    <h1>🌡️ 智能温湿度监控</h1>
    <div class="subtitle">实时环境数据监测系统</div>
  </div>

  <div class="data-cards">
    <div class="card">
      <div class="card-title">🌡️ 当前温度</div>
      <div class="card-value"><span id="t">--</span>°C</div>
    </div>
    <div class="card">
      <div class="card-title">💧 当前湿度</div>
      <div class="card-value"><span id="h">--</span>%</div>
    </div>
  </div>

  <div class="chart-container">
    <canvas id="c"></canvas>
  </div>

  <div class="status">
    数据每2秒自动更新 | 显示最近5分钟数据
  </div>

<script>
const canvas = document.getElementById('c');
const ctx = canvas.getContext('2d');
const MAX = 150;
const data = {t:[], h:[]};

// 设置canvas尺寸
function resizeCanvas() {
  canvas.width = canvas.offsetWidth;
  canvas.height = canvas.offsetHeight;
}
resizeCanvas();
window.addEventListener('resize', resizeCanvas);

function addPoint(json){
  const {t,h} = json;
  document.getElementById('t').textContent = t.toFixed(1);
  document.getElementById('h').textContent = h.toFixed(1);
  data.t.push(t); data.h.push(h);
  if(data.t.length > MAX) { data.t.shift(); data.h.shift(); }
  draw();
}

function draw(){
  ctx.clearRect(0,0,canvas.width,canvas.height);
  const w = canvas.width, h = canvas.height;
  const pad = 40, usableH = h - 2*pad;

  if(data.t.length < 2) return;

  const minT = Math.min(...data.t) - 1, maxT = Math.max(...data.t) + 1;
  const minH = Math.min(...data.h) - 2, maxH = Math.max(...data.h) + 2;

  // 绘制网格
  ctx.strokeStyle = 'rgba(255,255,255,0.2)';
  ctx.lineWidth = 1;
  for(let i=0;i<=5;i++){
    const y = pad + i*usableH/5;
    ctx.beginPath();
    ctx.moveTo(pad, y);
    ctx.lineTo(w-pad, y);
    ctx.stroke();
  }

  // 绘制温度曲线
  ctx.strokeStyle = '#ffff6b';
  ctx.lineWidth = 3;
  ctx.beginPath();
  data.t.forEach((v,i)=>{
    const x = pad + (w-2*pad)*i/(data.t.length-1);
    const y = pad + usableH*(maxT - v)/(maxT - minT);
    if(i===0) ctx.moveTo(x,y); else ctx.lineTo(x,y);
  });
  ctx.stroke();

  // 绘制湿度曲线
  ctx.strokeStyle = '#4ecdc4';
  ctx.lineWidth = 3;
  ctx.beginPath();
  data.h.forEach((v,i)=>{
    const x = pad + (w-2*pad)*i/(data.h.length-1);
    const y = pad + usableH*(maxH - v)/(maxH - minH);
    if(i===0) ctx.moveTo(x,y); else ctx.lineTo(x,y);
  });
  ctx.stroke();

  // 绘制图例
  ctx.font = '14px Arial';
  ctx.fillStyle = '#ffff6b';
  ctx.fillRect(pad, 15, 20, 3);
  ctx.fillText('温度', pad + 25, 20);
  ctx.fillStyle = '#4ecdc4';
  ctx.fillRect(pad + 80, 15, 20, 3);
  ctx.fillText('湿度', pad + 105, 20);
}

// 初始数据加载
fetch('/api').then(r=>r.json()).then(addPoint);
setInterval(()=>fetch('/api').then(r=>r.json()).then(addPoint), 2000);
</script>
</body>
</html>
"""
    client.send(html)

# ---------- 主循环 ----------
def main():
    ip = connect_wifi()
    s = socket.socket()
    s.setsockopt(socket.SOL_SOCKET, socket.SO_REUSEADDR, 1)
    s.bind(('0.0.0.0', 80))
    s.listen(5)
    print('HTTP+Curve server on http://' + ip)
    while True:
        client, addr = s.accept()
        req = client.recv(1024)
        if b'GET /api' in req:
            handle_api(client)
        else:
            handle_index(client)
        client.close()

if __name__ == '__main__':
    main()
