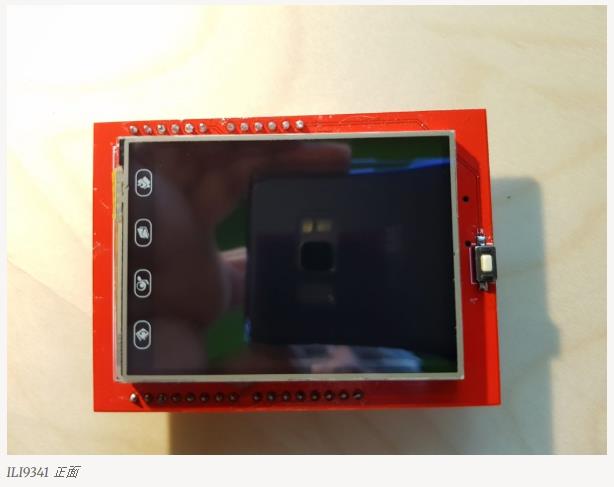

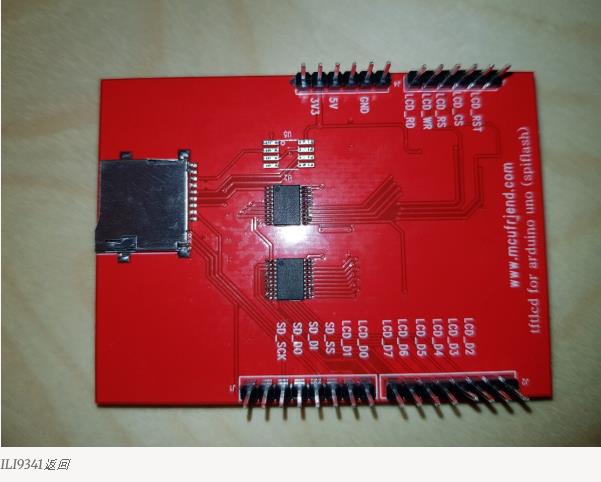

今天我收到了几周前订购的两块ILI9341 TFT 屏幕。这些屏幕实际上是为 Arduino Uno 设计的扩展板，但它们在连接到其他开发板时工作得很好，而且价格非常便宜：只需 4 美元。

在这种情况下，我们将屏幕连接到 ESP32 开发板。

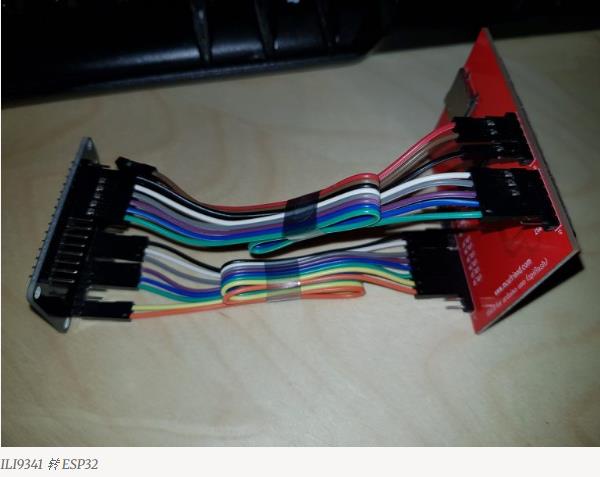

引脚的配置方式与您在网络上可以找到的其他示例略有不同：我试图尽量减少错误，因为我们将使用 13 个引脚，所以我认为最好的方法是使用尽可能多的连续引脚。

您也可以仅使用 4 个 IO 引脚（不是此型号）连接ILI9341，但刷新/绘画速度无法比拟。
我们将使用的库是 Bodmer TFT_eSPI库，目前我们唯一的目的是成功执行示例演示脚本。
在测试过程中，您可以将 TFT 3V3 引脚直接连接到 ESP32 3V3 引脚，但只能在短时间内进行，因为屏幕 LED 消耗的电流为 134mA，您会注意到 LED 和开发板电压限制器将如何变热。
两个 22V22 引脚之间有一个 3Ω 电阻（不是 3），足以将电流降低到 23mA，虽然屏幕不是世界上最亮的屏幕，但我认为它足以用于测试目的。

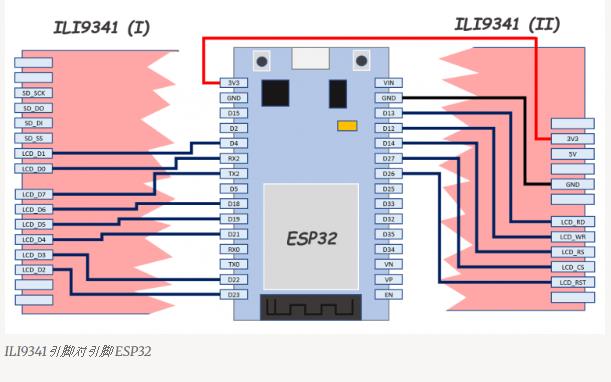

按照上图所述完成引脚连接后，如果您尚未安装TFT_eSPI库，则可以安装它。
打开 Arduino IDE，转到库管理器，然后在搜索框中键入 TFT_eSPI。在结果列表中，查找下一个并安装它。
TFT_eSPI Bodmer Arduino 库
现在您已经安装了库，您必须配置我们连接屏幕的 IO 引脚。其他库使用每个草图顶部的常量定义来执行此作，但TFT_eSPI使用通用文件来定义配置。

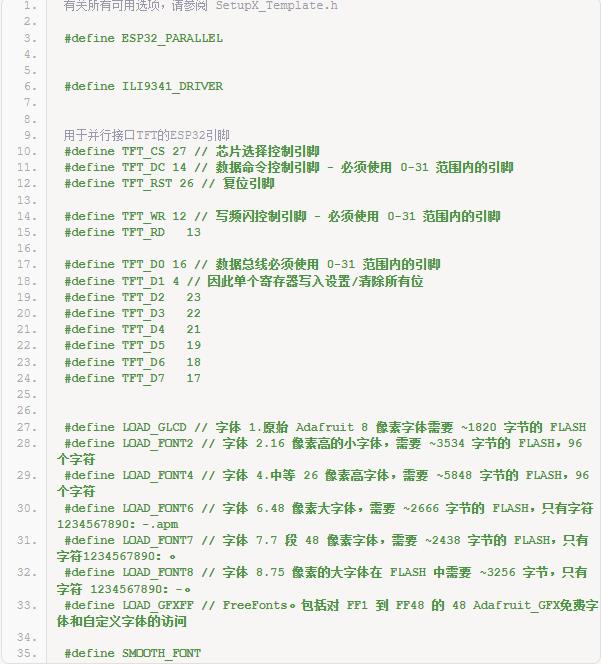

在您的 Arduino 安装中找到名为 User_Setup.h 的文件
它应该位于与以下路径相当的路径中：
[Arduino 文件夹]/libraries/TFT_eSPI/User_Setup。h

保存文件并返回 Arduino IDE。
打开示例草图UTFT_demo（位于文件/示例/TFT_eSPI/320 x 240/UTFT_demo下）

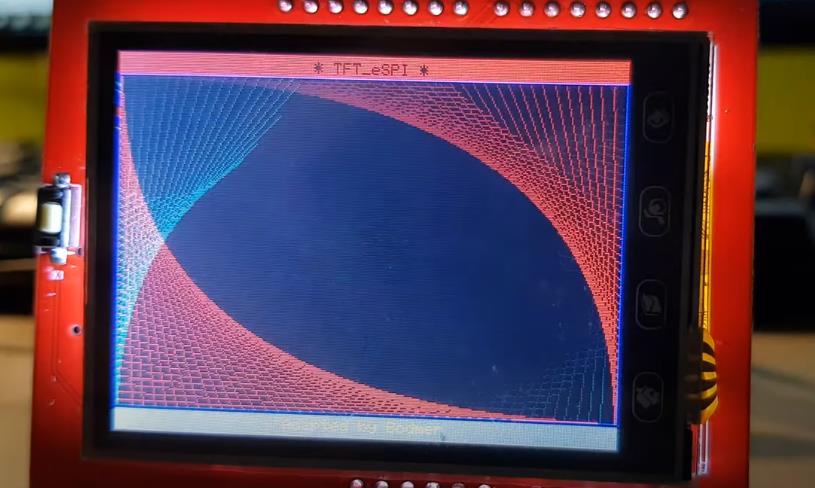

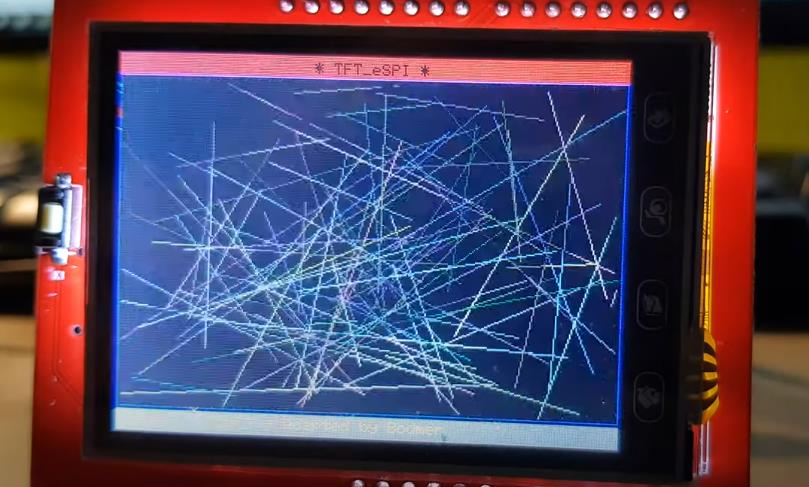

此时，您可以编译草图并将其上传到您的 ESP32。如果一切正常，您应该会看到一些图形、背景和文本出现在您的 TFT 屏幕上。否则请仔细查看 IO 引脚配置（硬和软）。
如果它有效，您可能会像在镜子中一样看到结果。要解决此问题，请转到草图并编辑设置屏幕方向的线。这是在设置功能中完成的。

项目代码

代码

// Demo based on:
// UTFT_Demo_320x240 by Henning Karlsen
// web: http://www.henningkarlsen.com/electronics
//
/*

 This sketch uses the GLCD and font 2 only.

 Make sure all the display driver and pin connections are correct by
 editing the User_Setup.h file in the TFT_eSPI library folder.

 #########################################################################
 ###### DON'T FORGET TO UPDATE THE User_Setup.h FILE IN THE LIBRARY ######
 #########################################################################
 */

#include "SPI.h"

#include "TFT_eSPI.h"

#define TFT_GREY 0x7BEF

TFT_eSPI myGLCD = TFT_eSPI();       // Invoke custom library

unsigned long runTime = 0;
void setup()
{
  randomSeed(analogRead(A0));
// Setup the LCD
  myGLCD.init();
  myGLCD.setRotation(1);
}

void loop()
{
  randomSeed(millis());
  //randomSeed(1234); // This ensure test is repeatable with exact same draws each loop
  int buf[318];
  int x, x2;
  int y, y2;
  int r;
  runTime = millis();
// Clear the screen and draw the frame
  myGLCD.fillScreen(TFT_BLACK);


  myGLCD.fillRect(0, 0, 319, 14,TFT_RED);

  myGLCD.fillRect(0, 226, 319, 14,TFT_GREY);

  myGLCD.setTextColor(TFT_BLACK,TFT_RED);
  myGLCD.drawCentreString("* TFT_eSPI *", 160, 4, 1);
  myGLCD.setTextColor(TFT_YELLOW,TFT_GREY);
  myGLCD.drawCentreString("Adapted by Bodmer", 160, 228,1);

  myGLCD.drawRect(0, 14, 319, 211, TFT_BLUE);

// Draw crosshairs
  myGLCD.drawLine(159, 15, 159, 224,TFT_BLUE);
  myGLCD.drawLine(1, 119, 318, 119,TFT_BLUE);
  for (int i=9; i<310; i+=10)
    myGLCD.drawLine(i, 117, i, 121,TFT_BLUE);
  for (int i=19; i<220; i+=10)
    myGLCD.drawLine(157, i, 161, i,TFT_BLUE);

// Draw sin-, cos- and tan-lines
  myGLCD.setTextColor(TFT_CYAN);
  myGLCD.drawString("Sin", 5, 15,2);
  for (int i=1; i<318; i++)
  {
    myGLCD.drawPixel(i,119+(sin(((i*1.13)*3.14)/180)*95),TFT_CYAN);
  }
  myGLCD.setTextColor(TFT_RED);
  myGLCD.drawString("Cos", 5, 30,2);
  for (int i=1; i<318; i++)
  {
    myGLCD.drawPixel(i,119+(cos(((i*1.13)*3.14)/180)*95),TFT_RED);
  }
  myGLCD.setTextColor(TFT_YELLOW);
  myGLCD.drawString("Tan", 5, 45,2);
  for (int i=1; i<318; i++)
  {
    myGLCD.drawPixel(i,119+(tan(((i*1.13)*3.14)/180)),TFT_YELLOW);
  }

  delay(0);

  myGLCD.fillRect(1,15,317,209,TFT_BLACK);

  myGLCD.drawLine(159, 15, 159, 224,TFT_BLUE);
  myGLCD.drawLine(1, 119, 318, 119,TFT_BLUE);
int col = 0;
// Draw a moving sinewave
  x=1;
  for (int i=1; i<(317*20); i++)
  {
    x++;
    if (x==318)
      x=1;
    if (i>318)
    {
      if ((x==159)||(buf[x-1]==119))
        col = TFT_BLUE;
      else
      myGLCD.drawPixel(x,buf[x-1],TFT_BLACK);
    }
    y=119+(sin(((i*1.1)*3.14)/180)*(90-(i / 100)));
    myGLCD.drawPixel(x,y,TFT_BLUE);
    buf[x-1]=y;
  }

  delay(0);

  myGLCD.fillRect(1,15,317,209,TFT_BLACK);

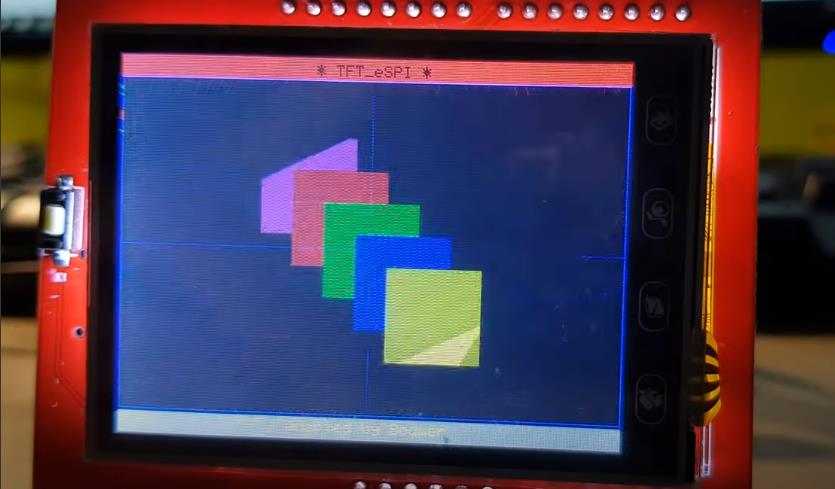

// Draw some filled rectangles
  for (int i=1; i<6; i++)
  {
    switch (i)
    {
      case 1:
        col = TFT_MAGENTA;
        break;
      case 2:
        col = TFT_RED;
        break;
      case 3:
        col = TFT_GREEN;
        break;
      case 4:
        col = TFT_BLUE;
        break;
      case 5:
        col = TFT_YELLOW;
        break;
    }
    myGLCD.fillRect(70+(i*20), 30+(i*20), 60, 60,col);
  }

  delay(0);

  myGLCD.fillRect(1,15,317,209,TFT_BLACK);

// Draw some filled, rounded rectangles
  for (int i=1; i<6; i++)
  {
    switch (i)
    {
      case 1:
        col = TFT_MAGENTA;
        break;
      case 2:
        col = TFT_RED;
        break;
      case 3:
        col = TFT_GREEN;
        break;
      case 4:
        col = TFT_BLUE;
        break;
      case 5:
        col = TFT_YELLOW;
        break;
    }
    myGLCD.fillRoundRect(190-(i*20), 30+(i*20), 60,60, 3,col);
  }

  delay(0);

  myGLCD.fillRect(1,15,317,209,TFT_BLACK);

// Draw some filled circles
  for (int i=1; i<6; i++)
  {
    switch (i)
    {
      case 1:
        col = TFT_MAGENTA;
        break;
      case 2:
        col = TFT_RED;
        break;
      case 3:
        col = TFT_GREEN;
        break;
      case 4:
        col = TFT_BLUE;
        break;
      case 5:
        col = TFT_YELLOW;
        break;
    }
    myGLCD.fillCircle(100+(i*20),60+(i*20), 30,col);
  }

  delay(0);

  myGLCD.fillRect(1,15,317,209,TFT_BLACK);

// Draw some lines in a pattern

  for (int i=15; i<224; i+=5)
  {
    myGLCD.drawLine(1, i, (i*1.44)-10, 223,TFT_RED);
  }

  for (int i=223; i>15; i-=5)
  {
    myGLCD.drawLine(317, i, (i*1.44)-11, 15,TFT_RED);
  }

  for (int i=223; i>15; i-=5)
  {
    myGLCD.drawLine(1, i, 331-(i*1.44), 15,TFT_CYAN);
  }

  for (int i=15; i<224; i+=5)
  {
    myGLCD.drawLine(317, i, 330-(i*1.44), 223,TFT_CYAN);
  }

  delay(0);


  myGLCD.fillRect(1,15,317,209,TFT_BLACK);

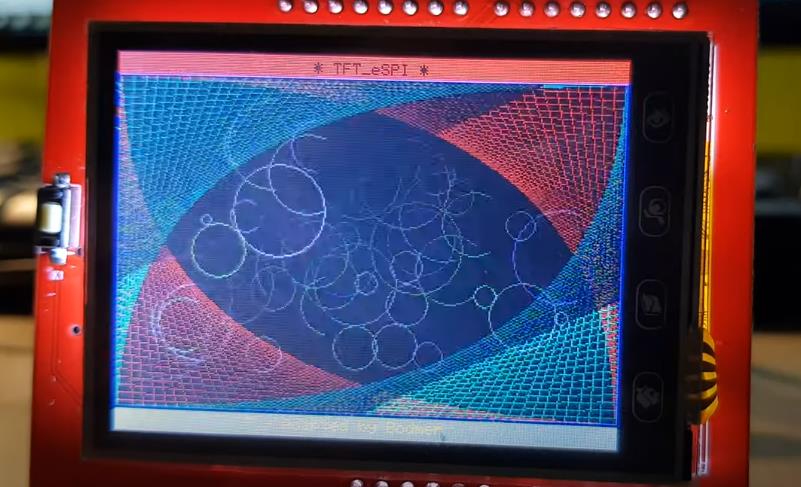

// Draw some random circles
  for (int i=0; i<100; i++)
  {
    x=32+random(256);
    y=45+random(146);
    r=random(30);
    myGLCD.drawCircle(x, y, r,random(0xFFFF));
  }

  delay(0);

  myGLCD.fillRect(1,15,317,209,TFT_BLACK);

// Draw some random rectangles
  for (int i=0; i<100; i++)
  {
    x=2+random(316);
    y=16+random(207);
    x2=2+random(316);
    y2=16+random(207);
    if (x2<x) {
      r=x;x=x2;x2=r;
    }
    if (y2<y) {
      r=y;y=y2;y2=r;
    }
    myGLCD.drawRect(x, y, x2-x, y2-y,random(0xFFFF));
  }

  delay(0);


  myGLCD.fillRect(1,15,317,209,TFT_BLACK);

// Draw some random rounded rectangles
  for (int i=0; i<100; i++)
  {
    x=2+random(316);
    y=16+random(207);
    x2=2+random(316);
    y2=16+random(207);
    // We need to get the width and height and do some window checking
    if (x2<x) {
      r=x;x=x2;x2=r;
    }
    if (y2<y) {
      r=y;y=y2;y2=r;
    }
    // We need a minimum size of 6
    if((x2-x)<6) x2=x+6;
    if((y2-y)<6) y2=y+6;
    myGLCD.drawRoundRect(x, y, x2-x,y2-y, 3,random(0xFFFF));
  }

  delay(0);

  myGLCD.fillRect(1,15,317,209,TFT_BLACK);

 //randomSeed(1234);
 int colour = 0;
 for (int i=0; i<100; i++)
  {
    x=2+random(316);
    y=16+random(209);
    x2=2+random(316);
    y2=16+random(209);
    colour=random(0xFFFF);
    myGLCD.drawLine(x, y, x2, y2,colour);
  }

  delay(0);

  myGLCD.fillRect(1,15,317,209,TFT_BLACK);

  // This test has been modified as it takes more time to calculate the random numbers
  // than to draw the pixels (3 seconds to produce 30,000 randoms)!
  for (int i=0; i<10000; i++)
  {
    myGLCD.drawPixel(2+random(316), 16+random(209),random(0xFFFF));
  }

  // Draw 10,000 pixels to fill a 100x100 pixel box
  // use the coords as the colour to produce the banding
  //byte i = 100;
  //while (i--) {
  //  byte j = 100;
  //  while (j--) myGLCD.drawPixel(i+110,j+70,i+j);
  //  //while (j--) myGLCD.drawPixel(i+110,j+70,0xFFFF);
  //}
  delay(0);

  myGLCD.fillScreen(TFT_BLUE);
  myGLCD.fillRoundRect(80, 70, 239-80,169-70, 3,TFT_RED);

  myGLCD.setTextColor(TFT_WHITE,TFT_RED);

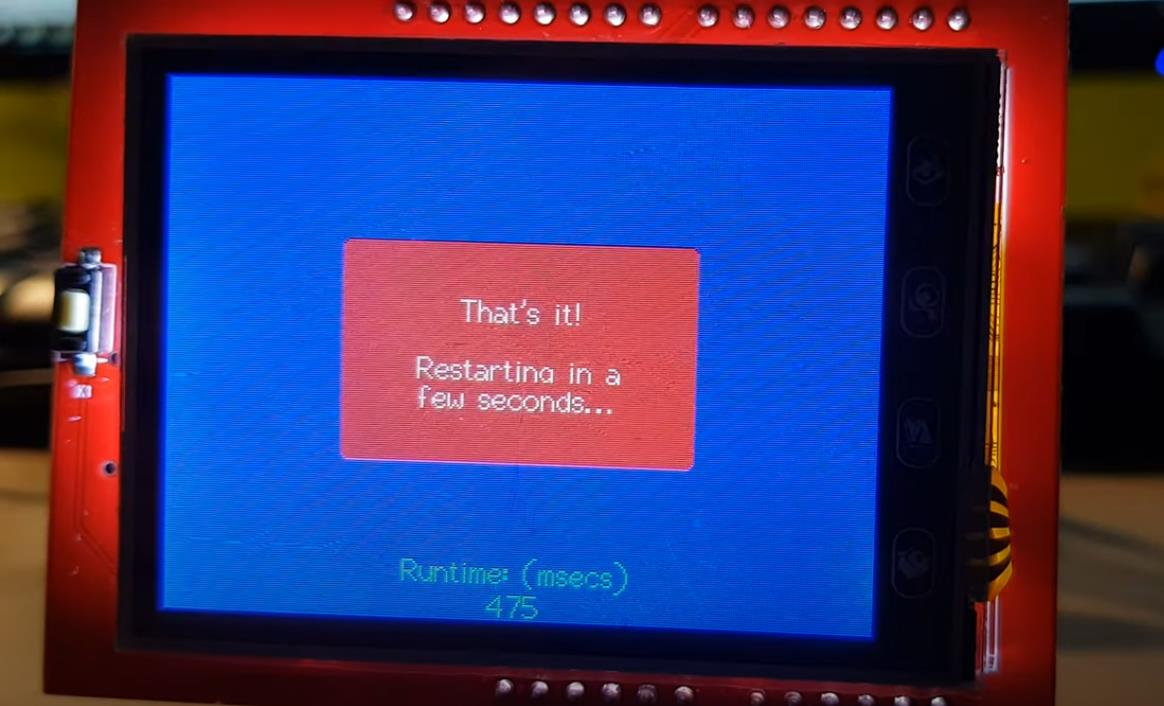

  myGLCD.drawCentreString("That's it!", 160, 93,2);
  myGLCD.drawCentreString("Restarting in a", 160, 119,2);
  myGLCD.drawCentreString("few seconds...", 160, 132,2);

  runTime = millis()-runTime;
  myGLCD.setTextColor(TFT_GREEN,TFT_BLUE);
  myGLCD.drawCentreString("Runtime: (msecs)", 160, 210,2);
  myGLCD.setTextDatum(TC_DATUM);
  myGLCD.drawNumber(runTime, 160, 225,2);
  delay (5000);
}

【Arduino 动手做】ILI9341屏使用TFT_eSPI库以并行模式（8 个数据引脚）连接到 ESP32
项目链接：https://www.pangodream.es/ili9341-esp32-parallel
项目作者：阿尔贝托·伊里贝里·安德烈斯

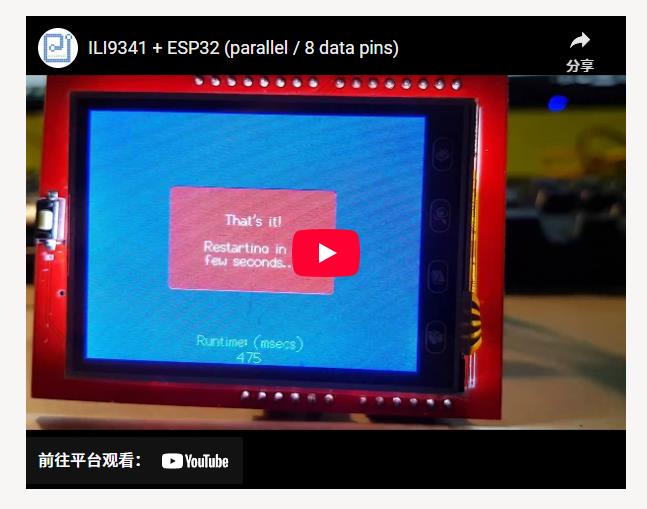

项目视频：https://www.youtube.com/watch?v=dhQjDKtNi58
项目代码：https://github.com/Bodmer/TFT_eSPI/blob/master/examples/320%20x%20240/UTFT_demo/UTFT_demo.ino
Bodmer TFT_eSPI库：https://github.com/Bodmer/TFT_eSPI
