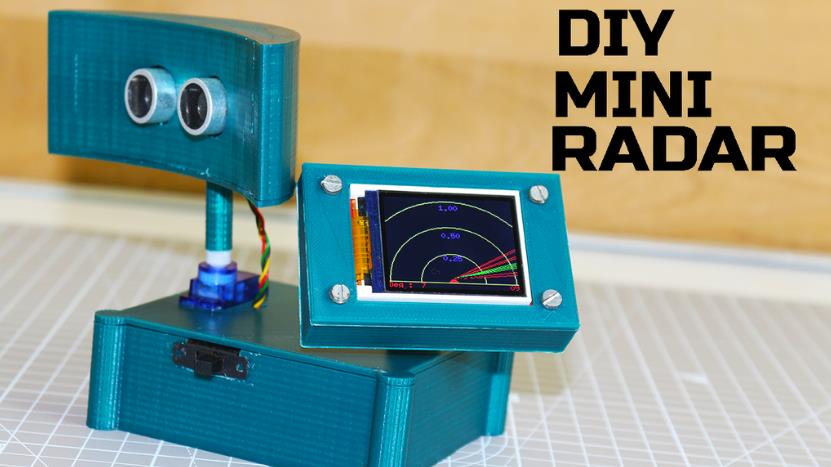

【Arduino 动手做】 HC-SR04 带显示屏的迷你紧凑型探测达雷 简单

您好朋友们，在这个视频中，我制作了一个带显示屏的迷你紧凑型雷达，为此我使用了 HC-SR04 超声波传感器，该传感器发出超声波，从物体反射后返回传感器，

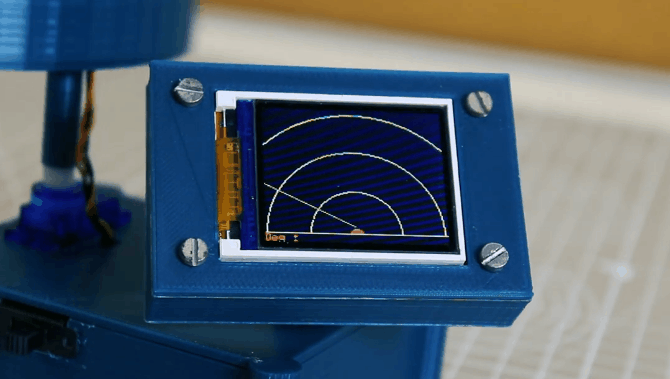

所有数据可视化都显示在 1.8 英寸 ST7735 显示屏上，如果雷达检测到任何物体，它将以红线显示。

## 第 1 步：视频

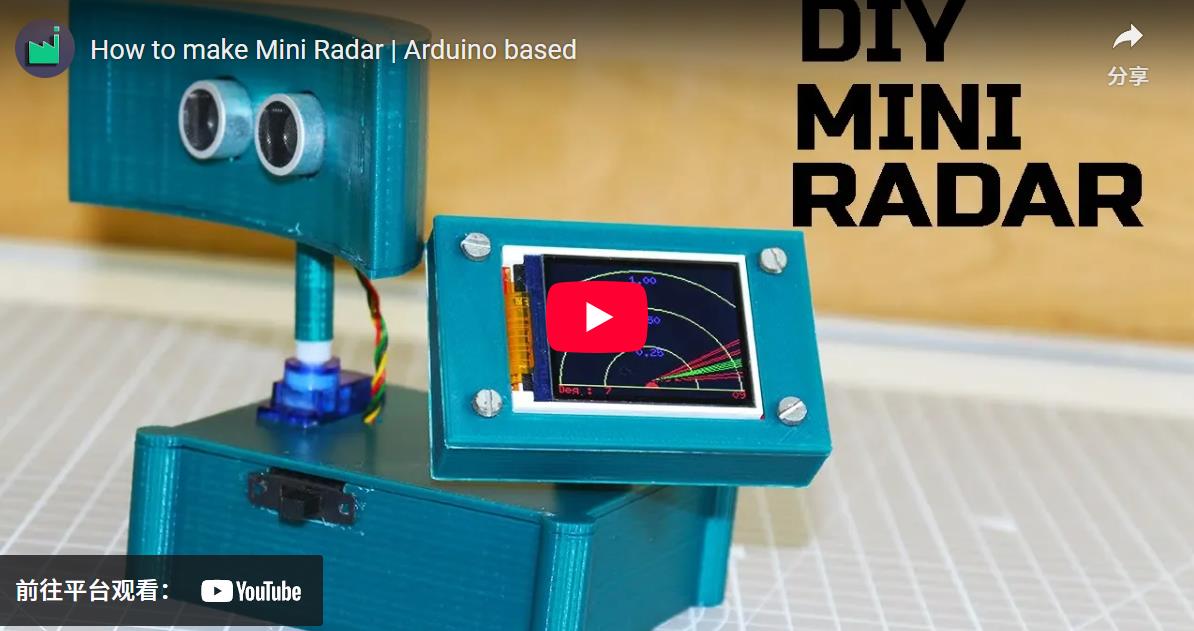

观看此完整的教程视频 https://www.youtube.com/watch?v=60Vaq52BPk8

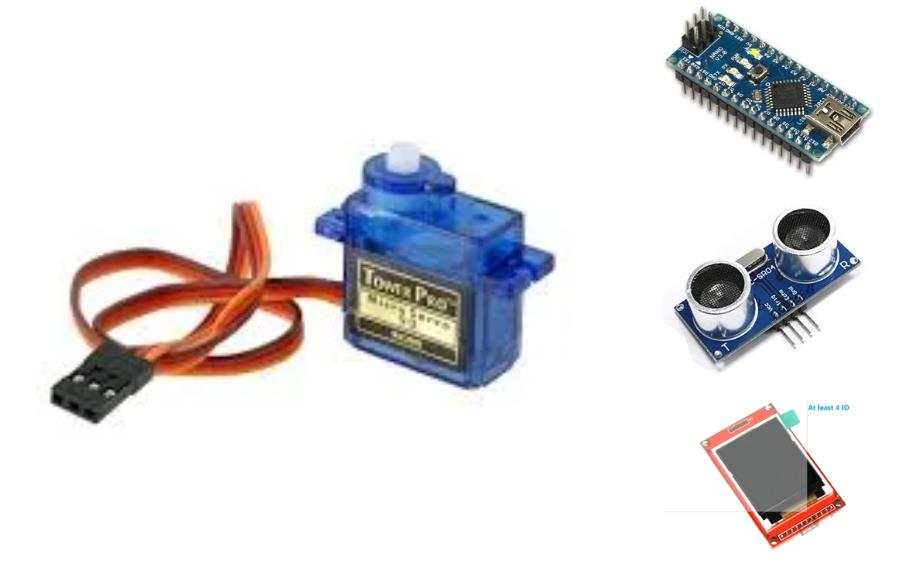

## 第 2 步：所需材料

该项目有四个主要组成部分

Arduino nano 是我们项目的亮点

HC-SR04 是超声波传感器，这个传感器发射人类听不到的超声波，这个传感器与物体反射的超声波成比例产生一些值，在这个上我们还可以判断物体与传感器的距离。

SG90 微型伺服用于将超声波传感器旋转 180 度

ST77535显示器是我们的显示器，可在屏幕上显示所有数据

Arduino nano ：- https://amzn.to/2Eq3tSK

HC-SR04 超声波传感器 ：- https://amzn.to/2SEU4vQ

SG 90 伺服 ：- https://amzn.to/2NG807N

1.8“ ST7735 显示屏 ：- https://www.aliexpress.com/item/NEW-1-8-inch-4-IO...

## 第 3 步：电路和代码

电路和代码
代码和其他详细信息见附件

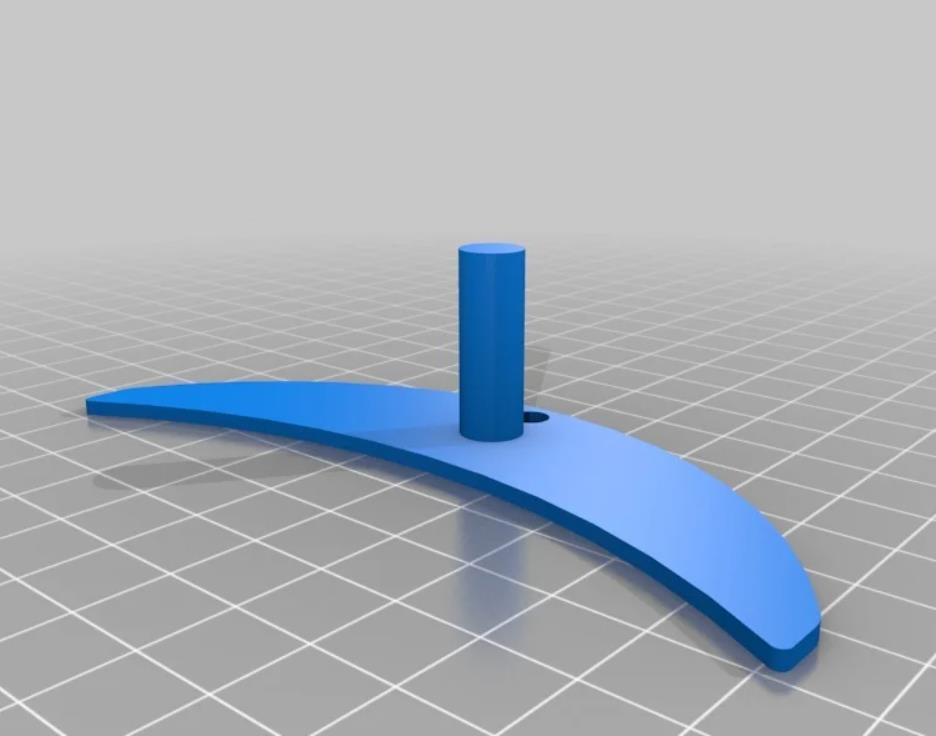

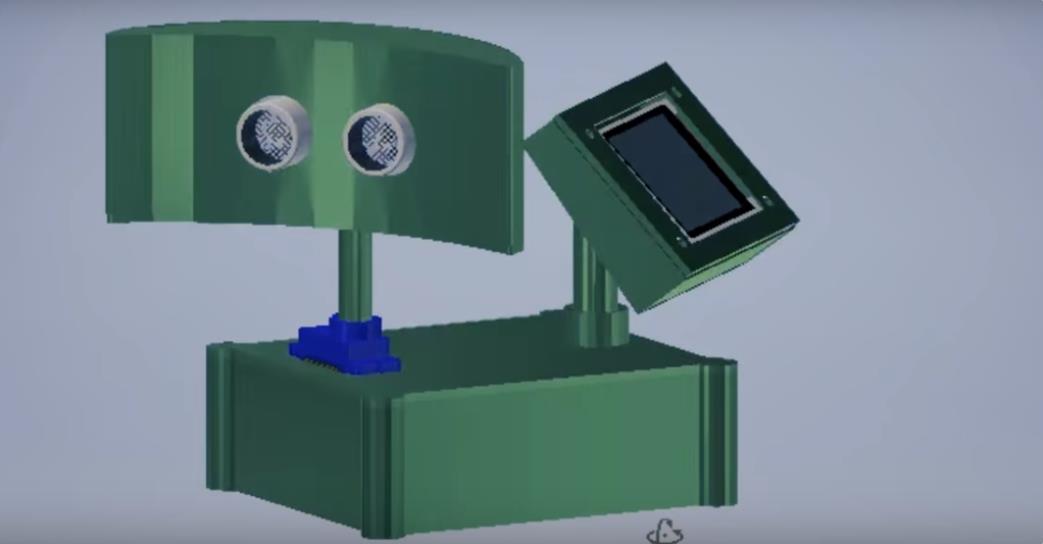

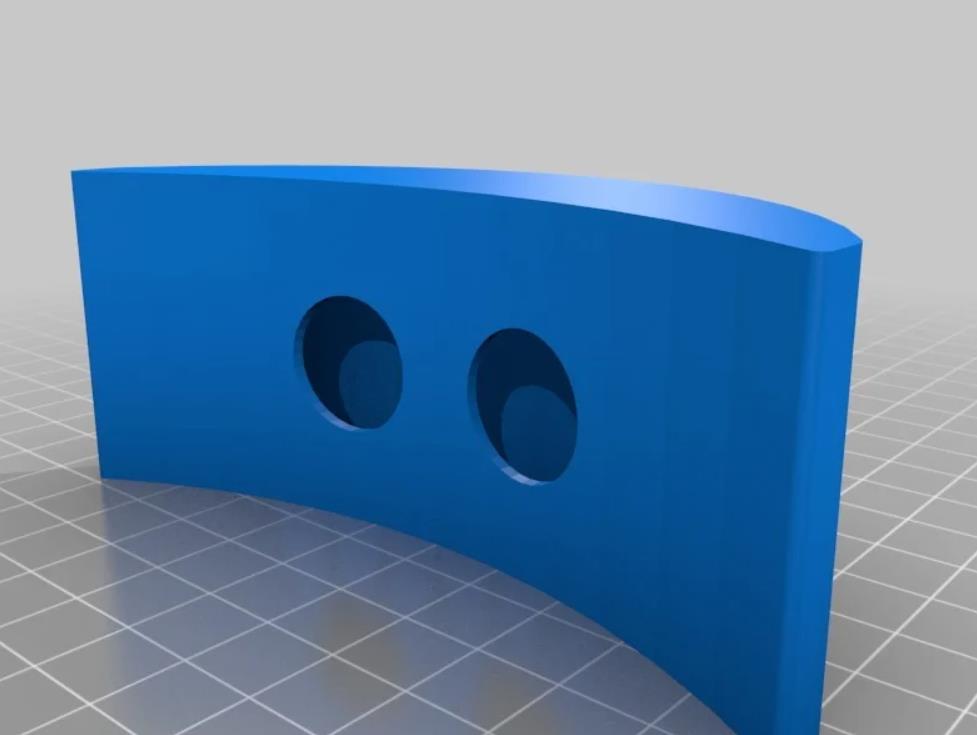

## 第 4 步：3D 文件

我有一台 Tevo 狼蛛打印机，我用 50% 填充的深绿色 PLA 打印了所有部件

打印完所有零件后，或者您可以设计自己的模型

如果您无法使用 3D 打印机，那么您可以使用亚克力板或纸板等材料。

按照电路图中所示进行布线，并将代码加载到 arduino。

附录
【Arduino 动手做】 HC-SR04 带显示屏的迷你紧凑型雷达
项目链接：https://www.instructables.com/How-to-Make-Mini-Radar-Arduino-Based/
项目作者：印度 Mr innovative
项目视频（5分钟）：https://www.youtube.com/watch?v=60Vaq52BPk8
项目代码：https://github.com/Mkishore7/Arduino-based-Mini-radar-HC-SR04-ST7735-Display
3D 文件：https://www.thingiverse.com/thing:3465440
