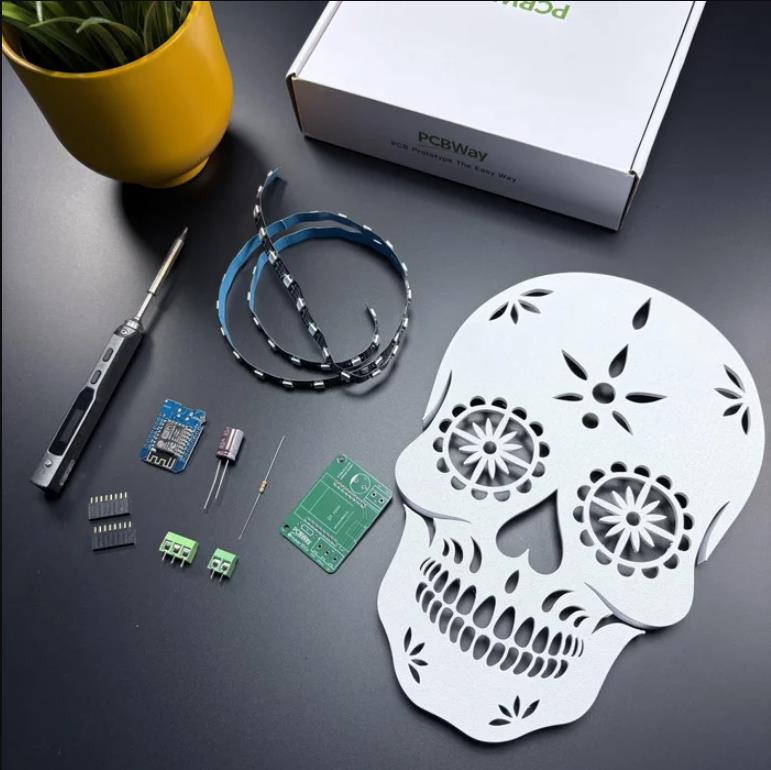

在这个项目中，我们将制作一盏 3D 打印的装饰性 LED 灯，其灵感源自卡拉维拉骷髅头图案。您可以完全个性化它，并使用 WLED 应用程序通过 Wi-Fi 进行控制。您将一步步了解我们如何制作这件色彩缤纷的艺术作品。

所需的硬件和组件如下，详细信息将在下一步中给出。

3D头骨模型
3D椎骨模型
WS2812B LED灯带
Wemos D1 Mini ESP8266 开发板
定制PCB
烙铁和焊锡丝
5伏2安培电源适配器
三线延长线
双面胶带（可选）

## 步骤1：3D零件

3D零件

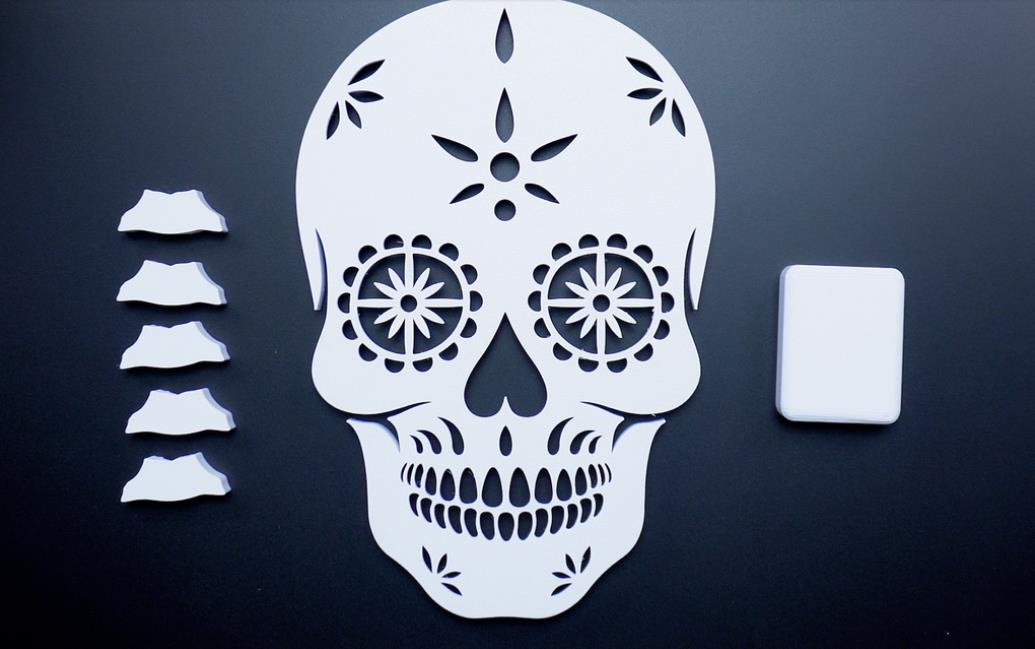

首先，我们来看看 3D 部件。我们使用了一个 3D 打印的头骨模型和五块椎骨部件。这些部件采用雪白的 PLA 耗材打印，使其外观简洁。椎骨是可选的，可以进行调整，以打造无缝衔接的美感，巧妙地隐藏线缆。所有这些模型均免费共享，您可以轻松自行打印。

附件
下载 {{ file.name }}ws2812b-骷髅灯-V1.stl下载3D视图
下载 {{ file.name }}椎骨-V1.stl下载3D视图
下载 {{ file.name }}电路板外壳.stl下载3D视图


 步骤2：电子元件

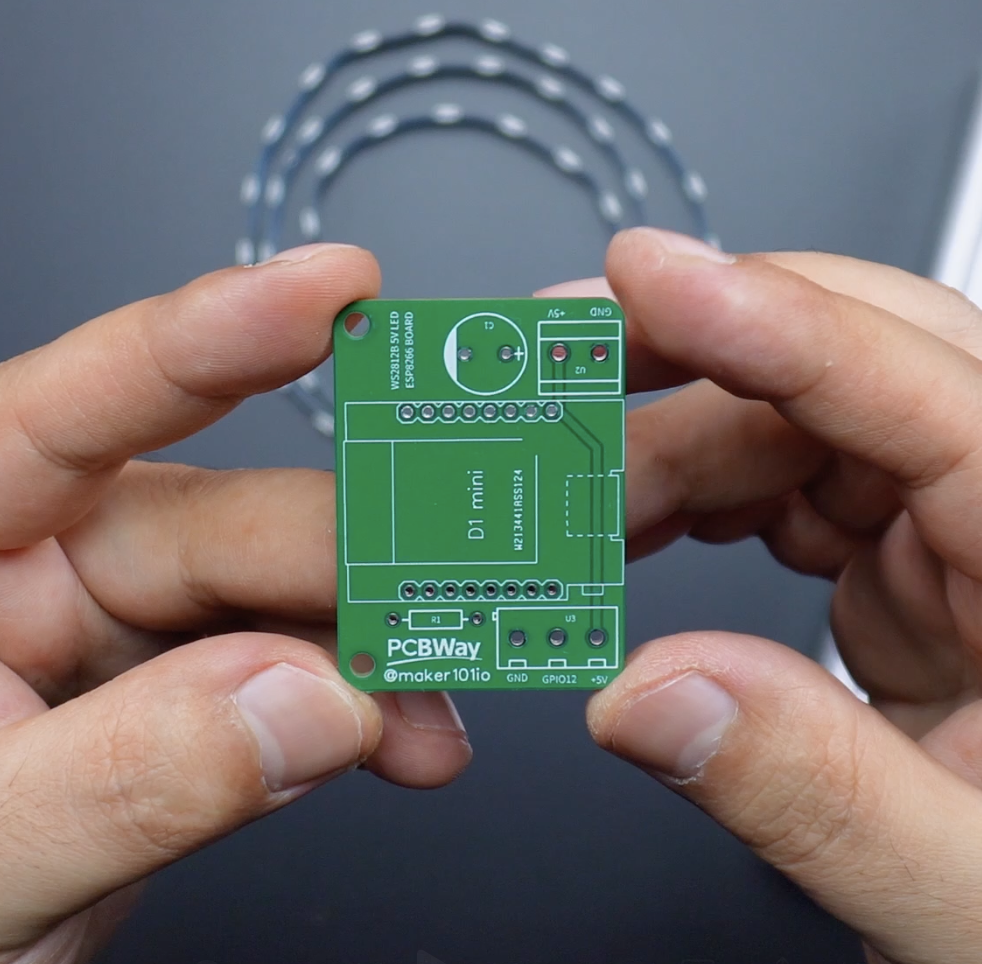

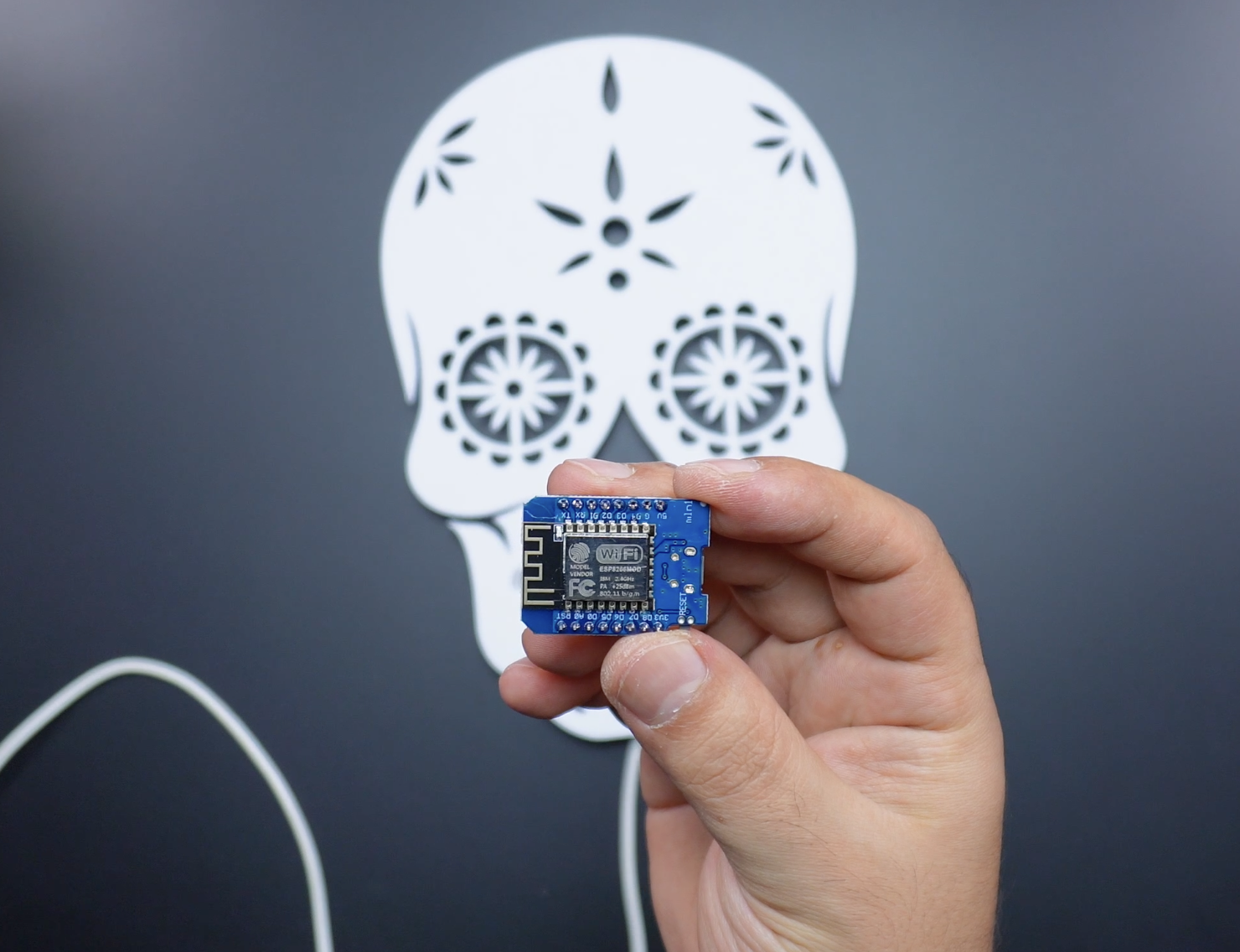

接下来是电子元件。我们使用了一条约 80 厘米长、带有 50 个 LED 的 WS2812B LED 灯带。该项目的核心是 Wemos D1 Mini，这是一款基于 ESP8266 的开发板。我们添加了一个电容和一个电阻来提供恒定功率。为了便于组装，我设计了一块定制的 PCB，并从PCBWay订购。您可以选择 PCBWay 来获得低成本、高质量的 PCB。PCB文件是免费共享的。其他组件包括接线端子连接器、母头和一个 5 伏电源适配器。最后，组装所有部件需要一把烙铁和一些焊锡丝。

步骤3：LED灯带焊接

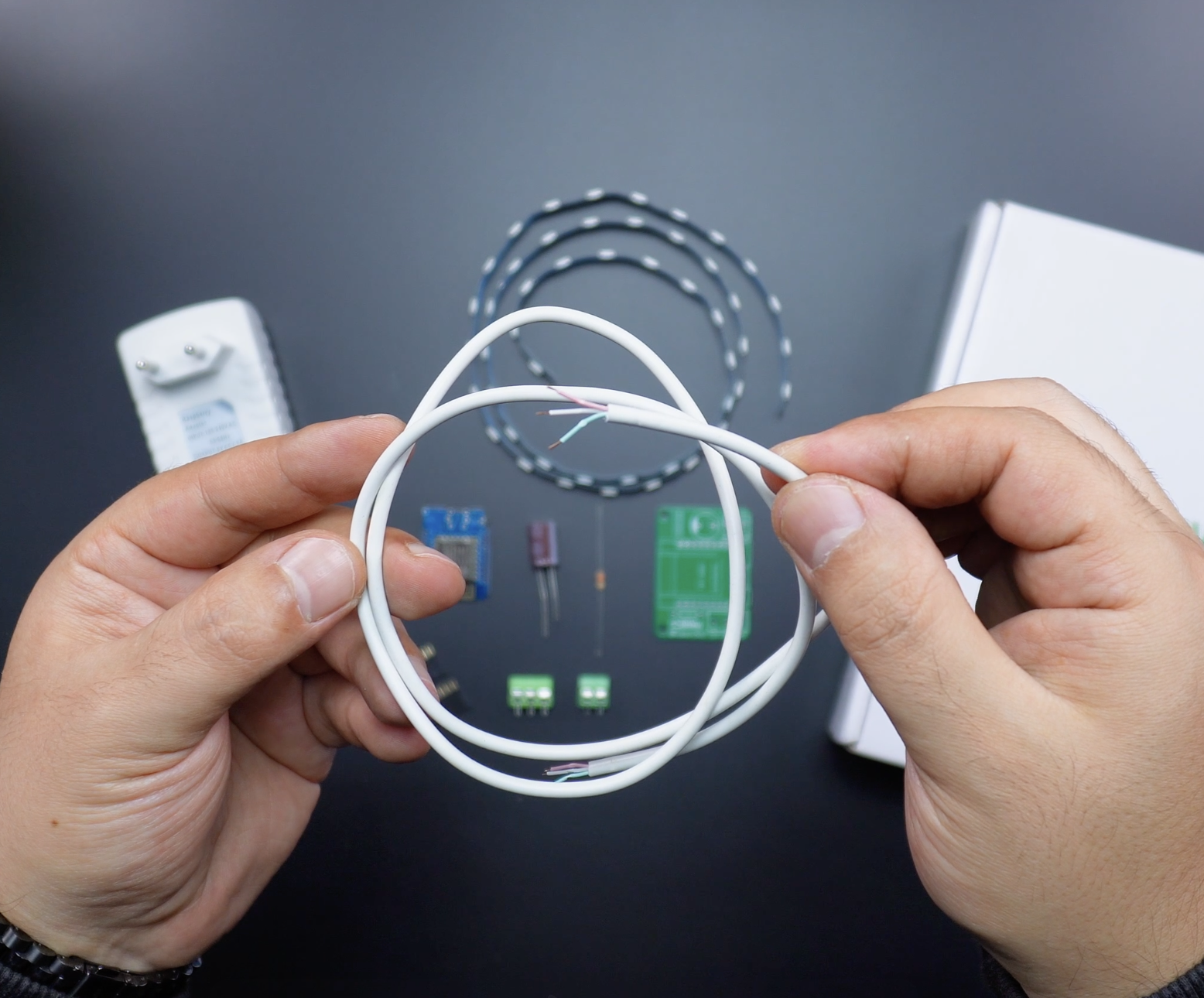

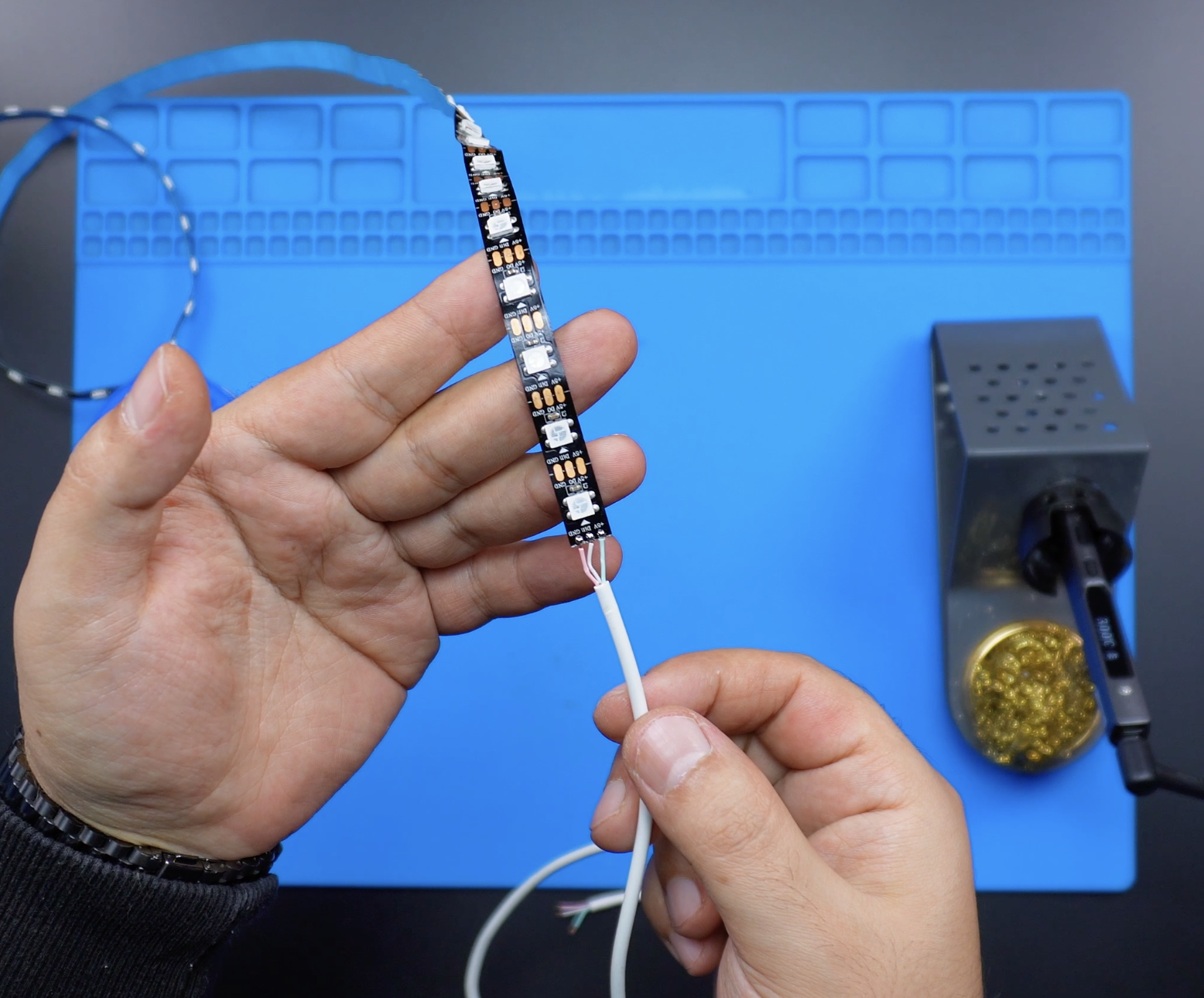

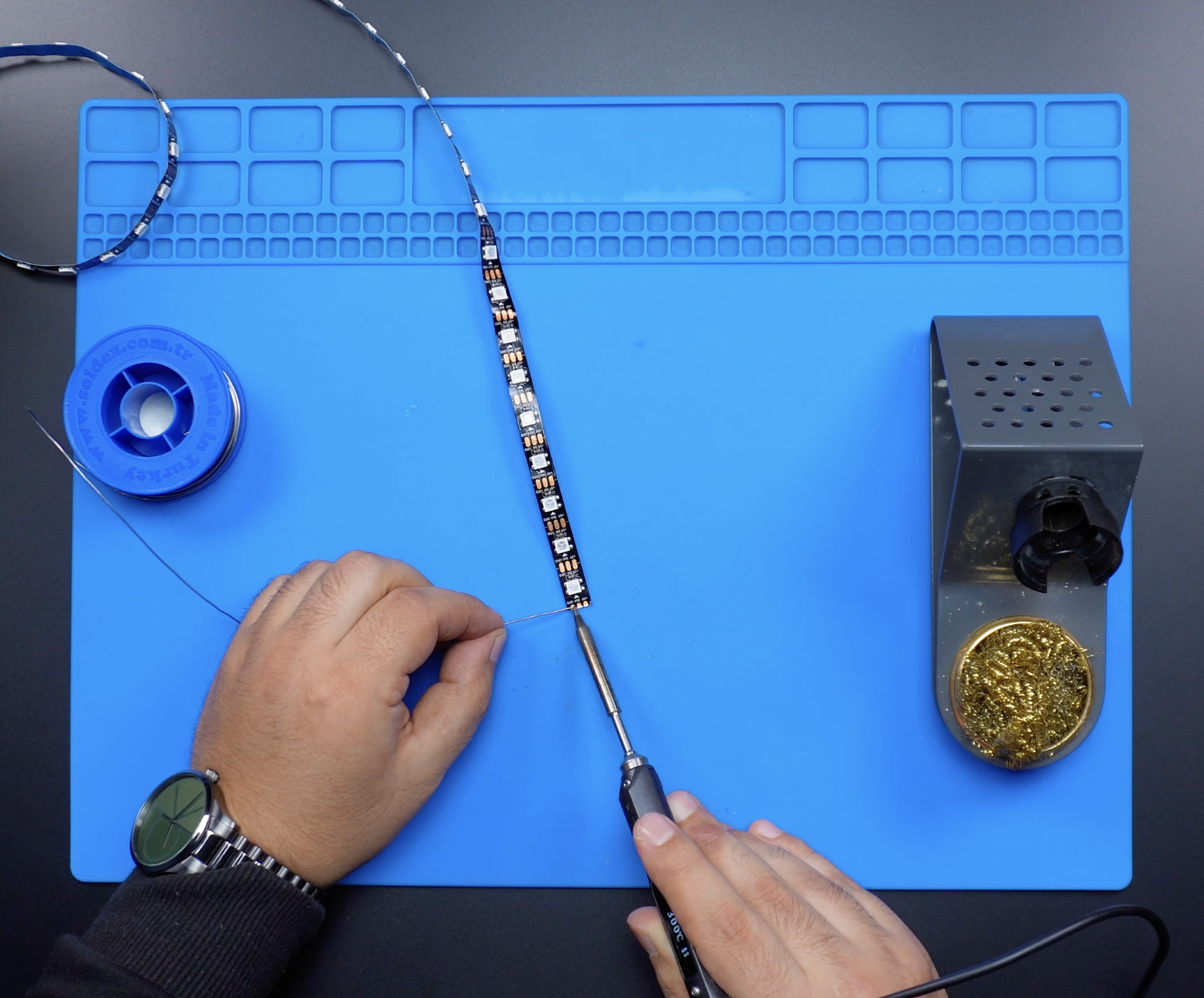

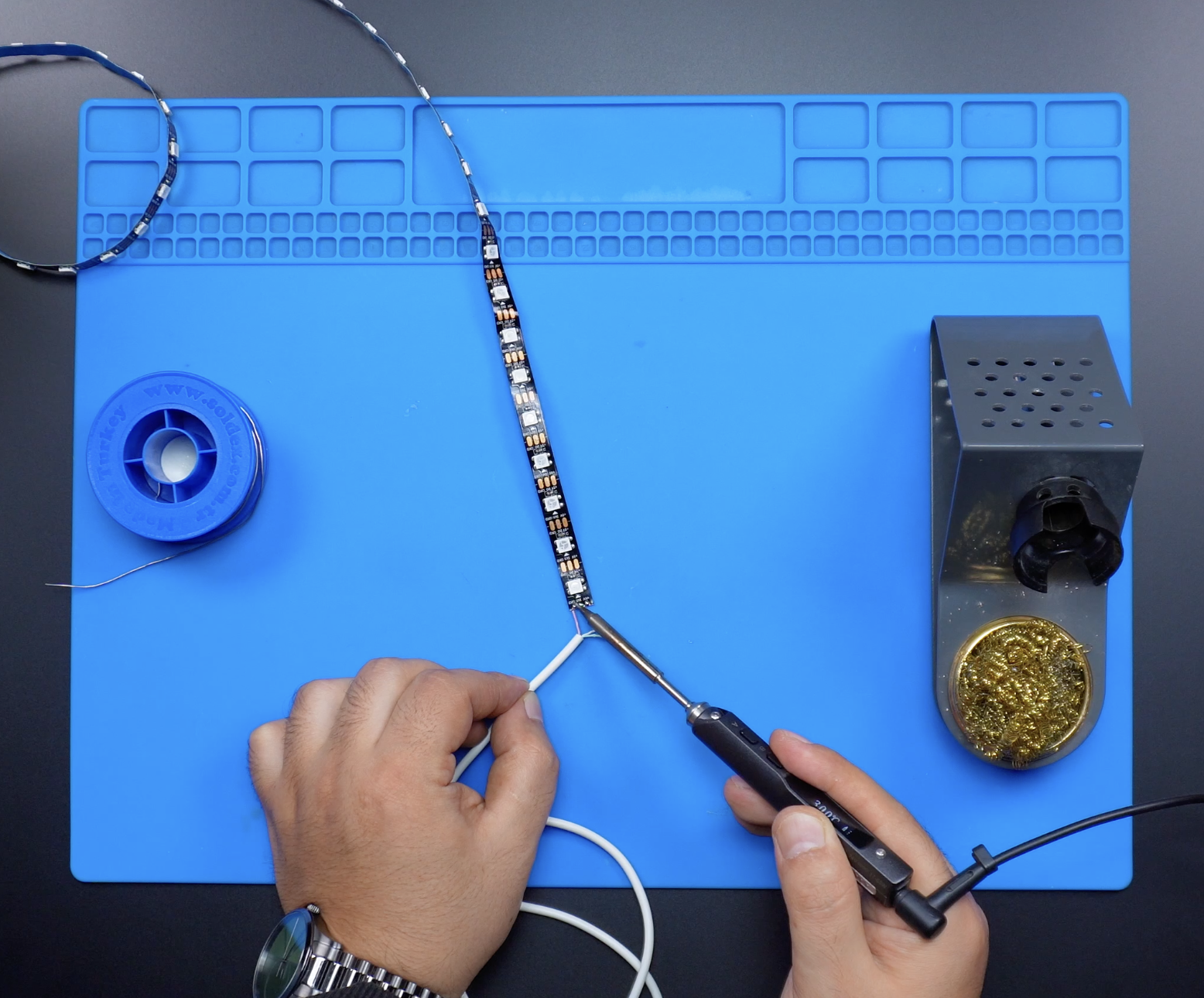

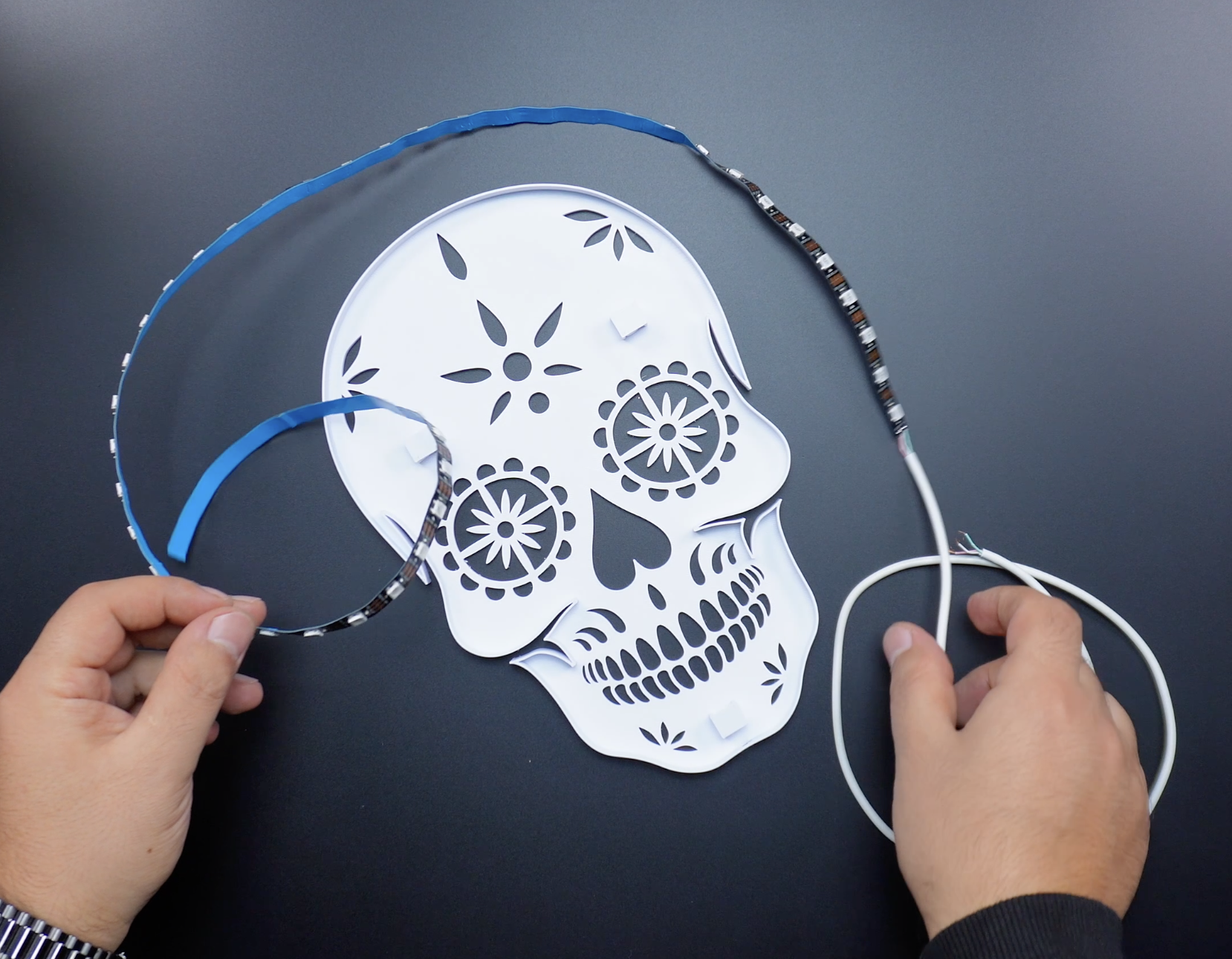

现在我们来焊接LED灯带的电线。我们将一根三芯延长线连接到LED灯带的引脚焊盘：一根用于电源，一根用于接地，一根用于数据信号。我剪掉了一根四芯USB线的接头，准备了这根延长线。请务必仔细检查连接是否正确对齐。


步骤4：LED灯带安装

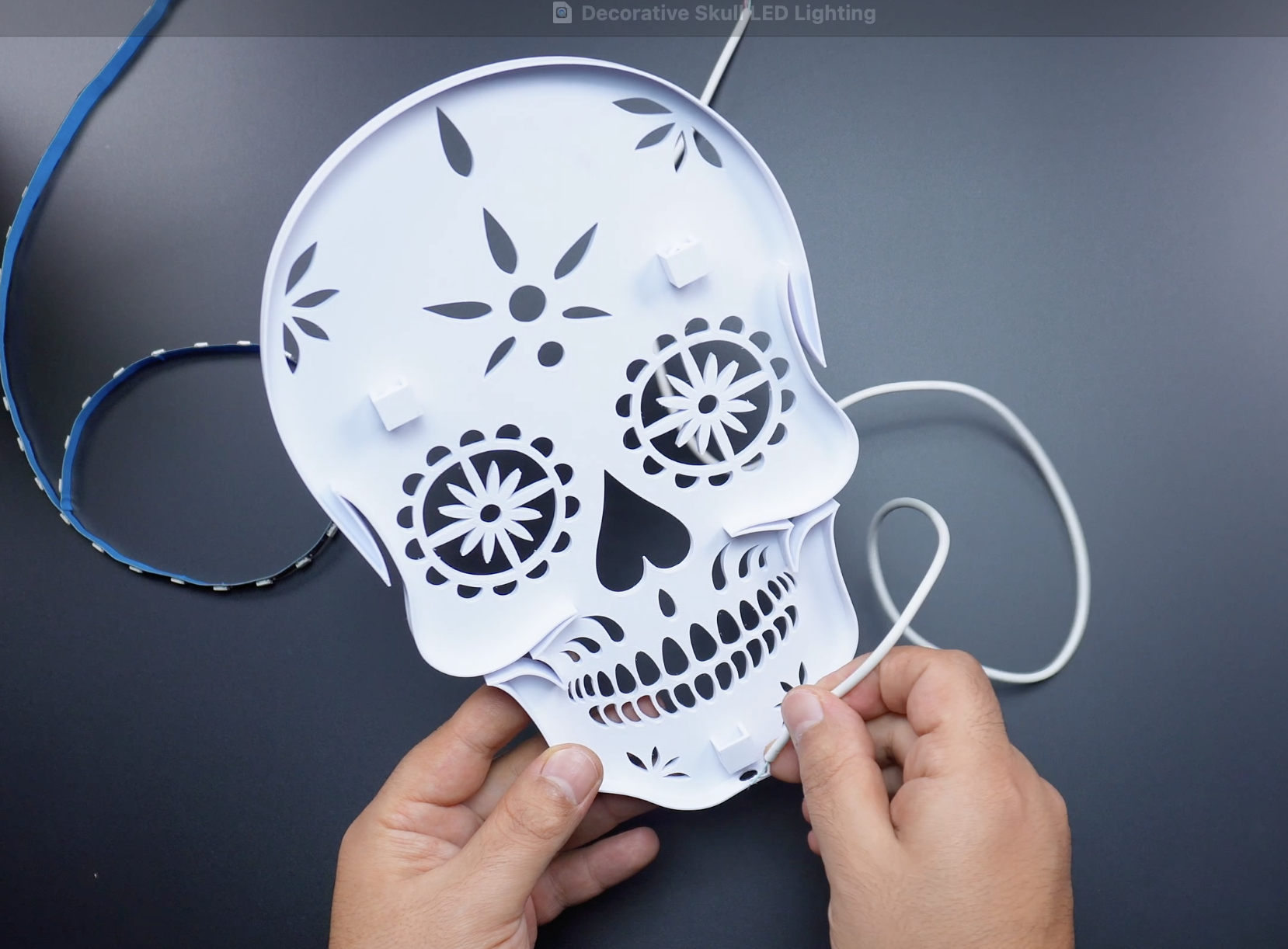

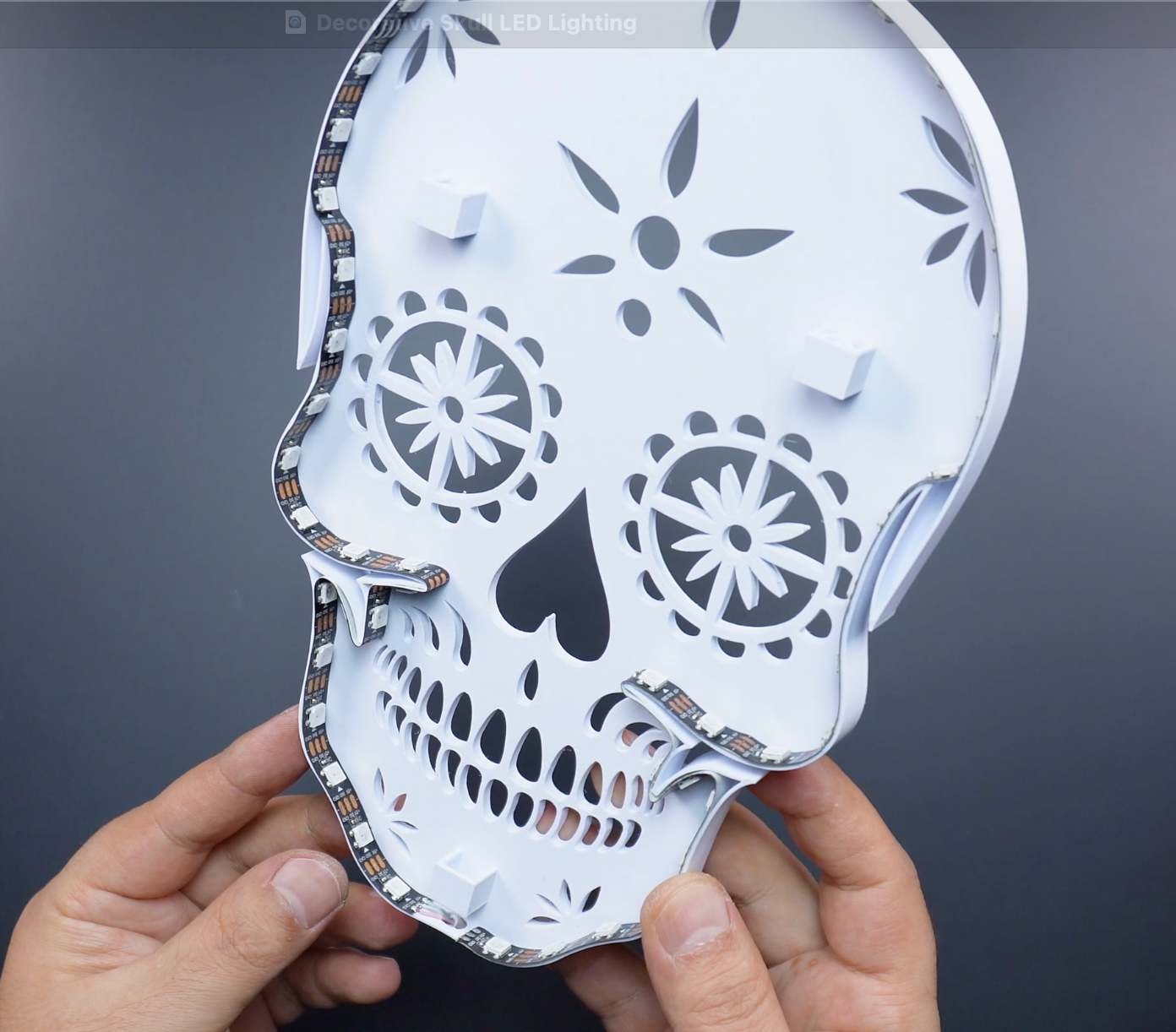

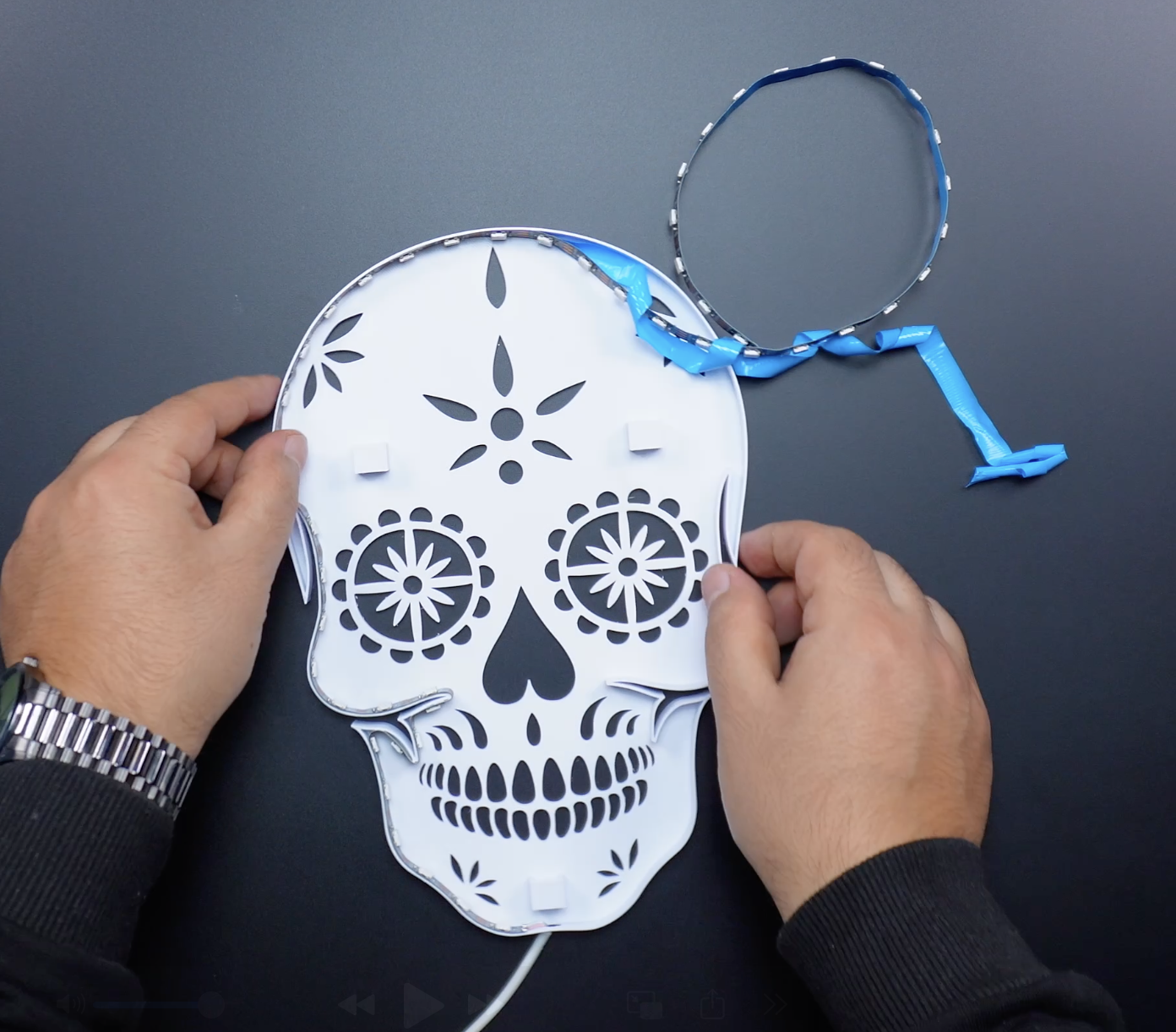

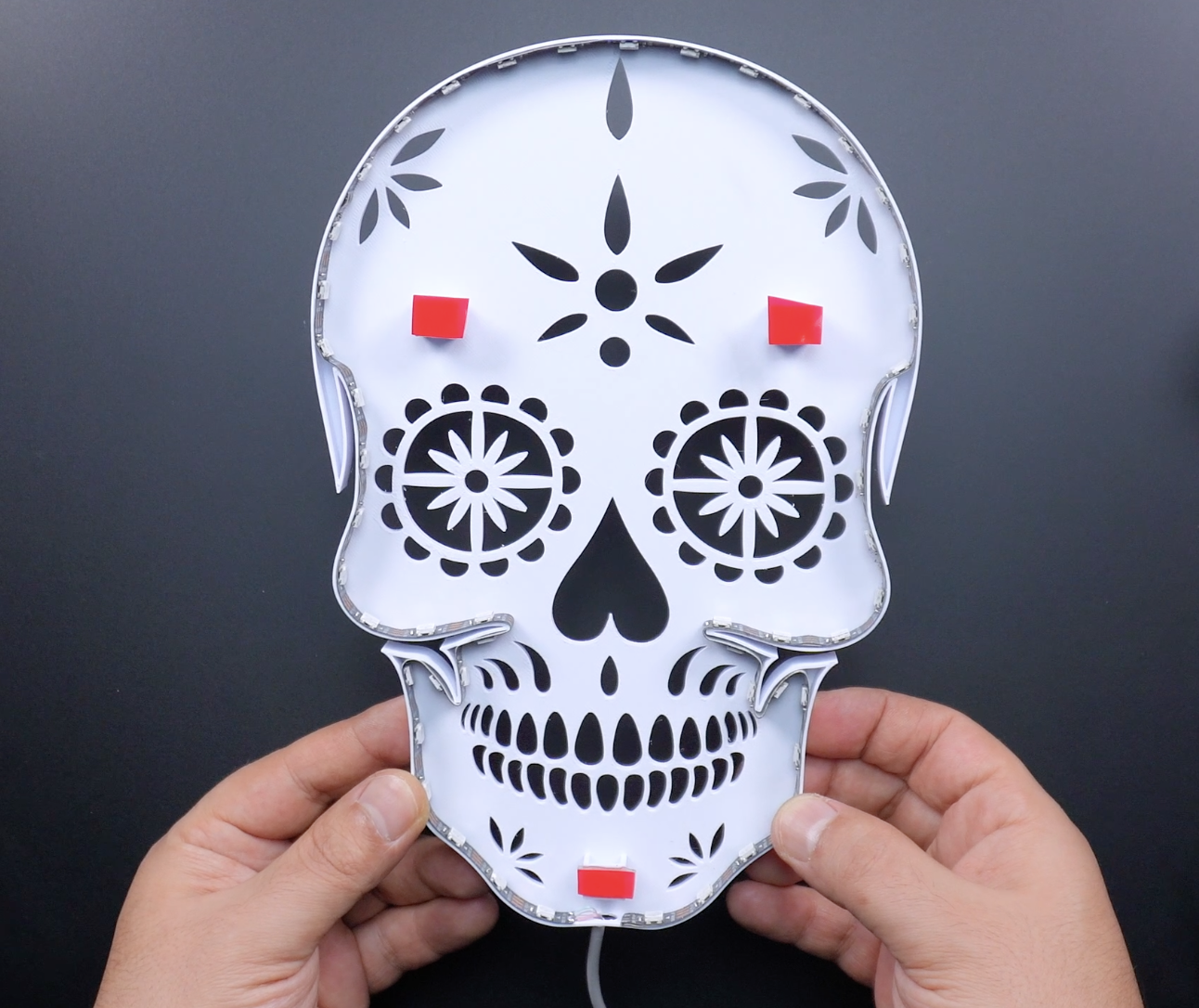

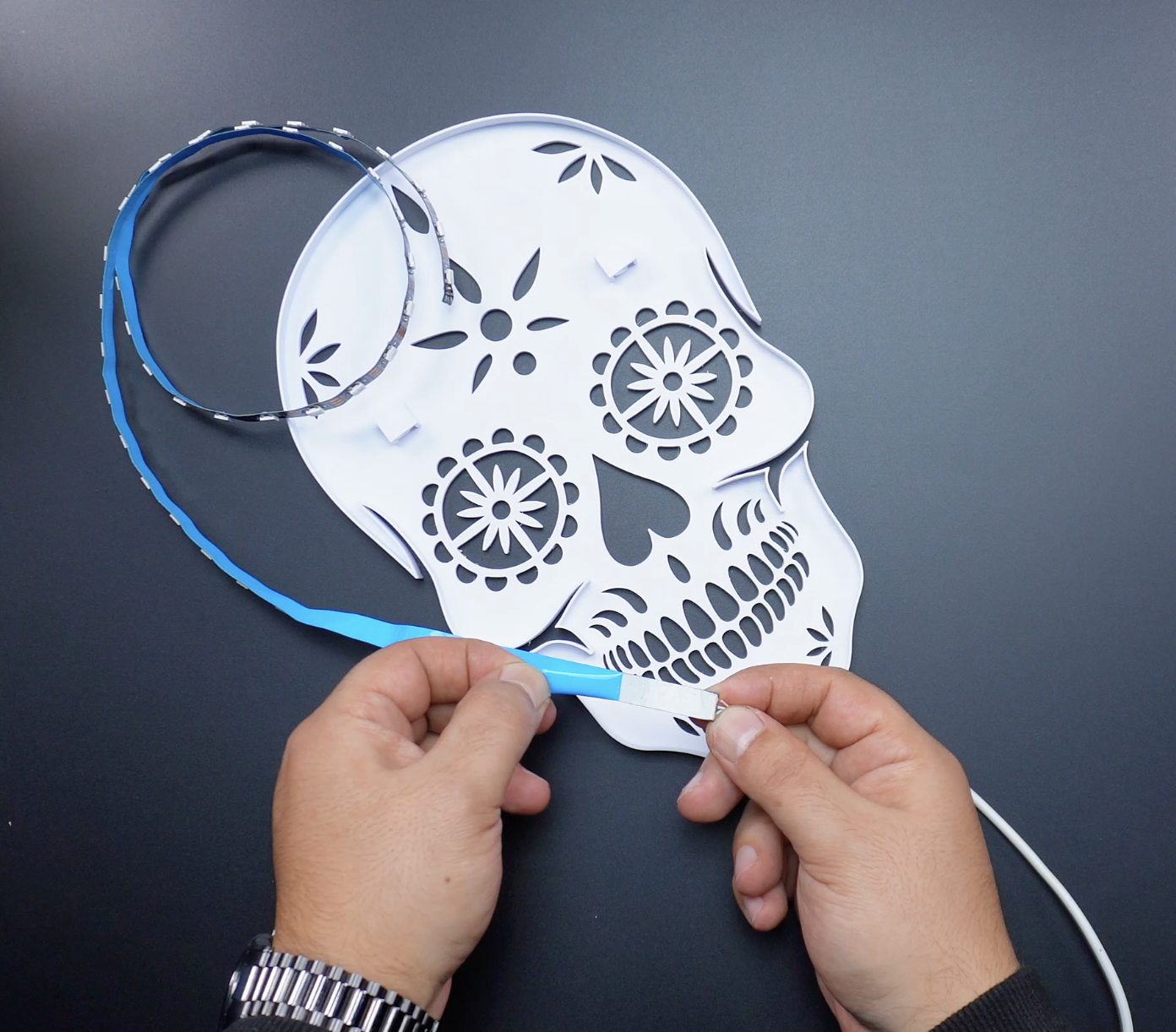

焊接完成后，我们开始将 LED 灯带插入头骨。首先将延长线穿过头骨下颌下方的孔。接下来，将 LED 灯带沿着内边缘插入，并用粘合面固定。

 步骤5：PCB组装

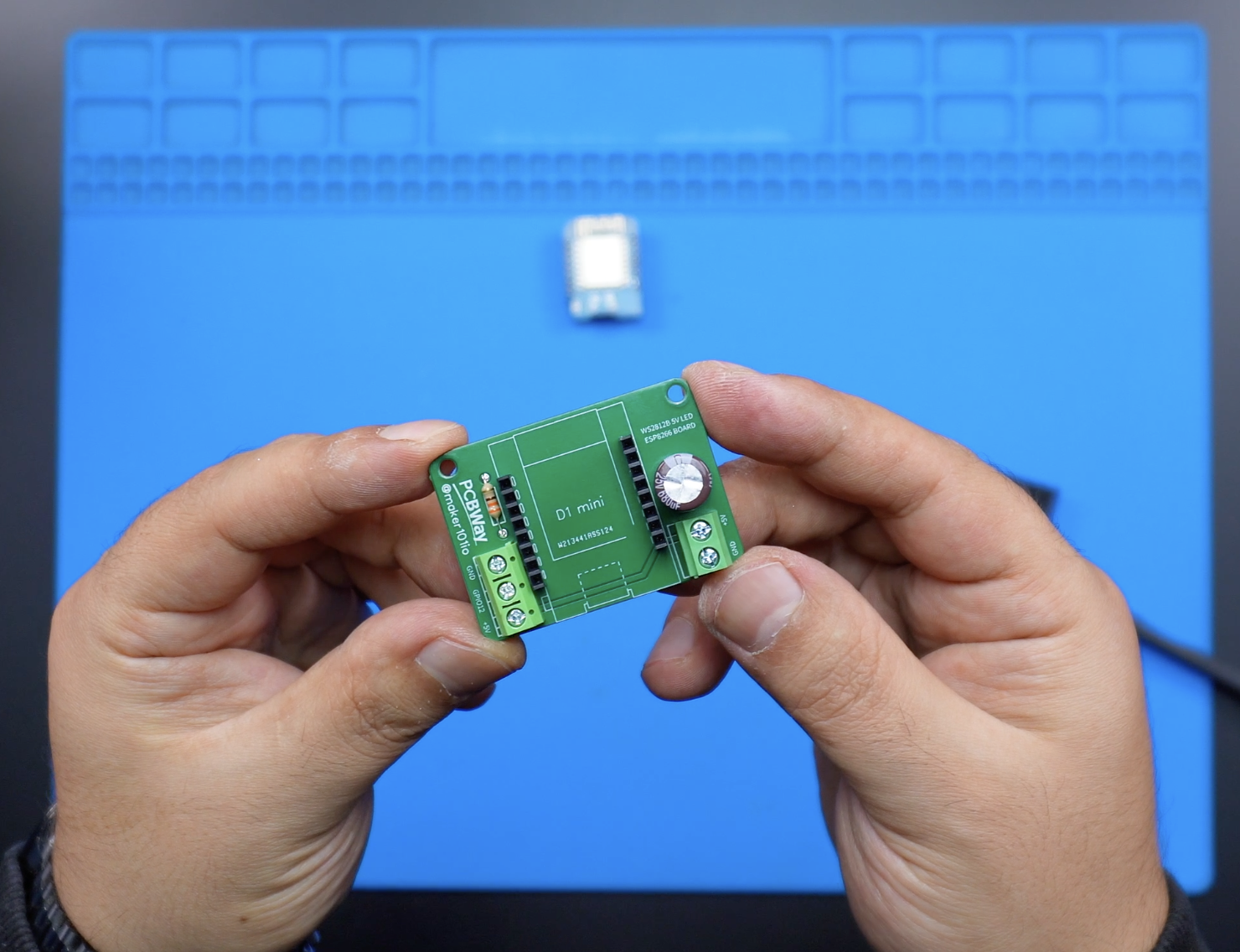

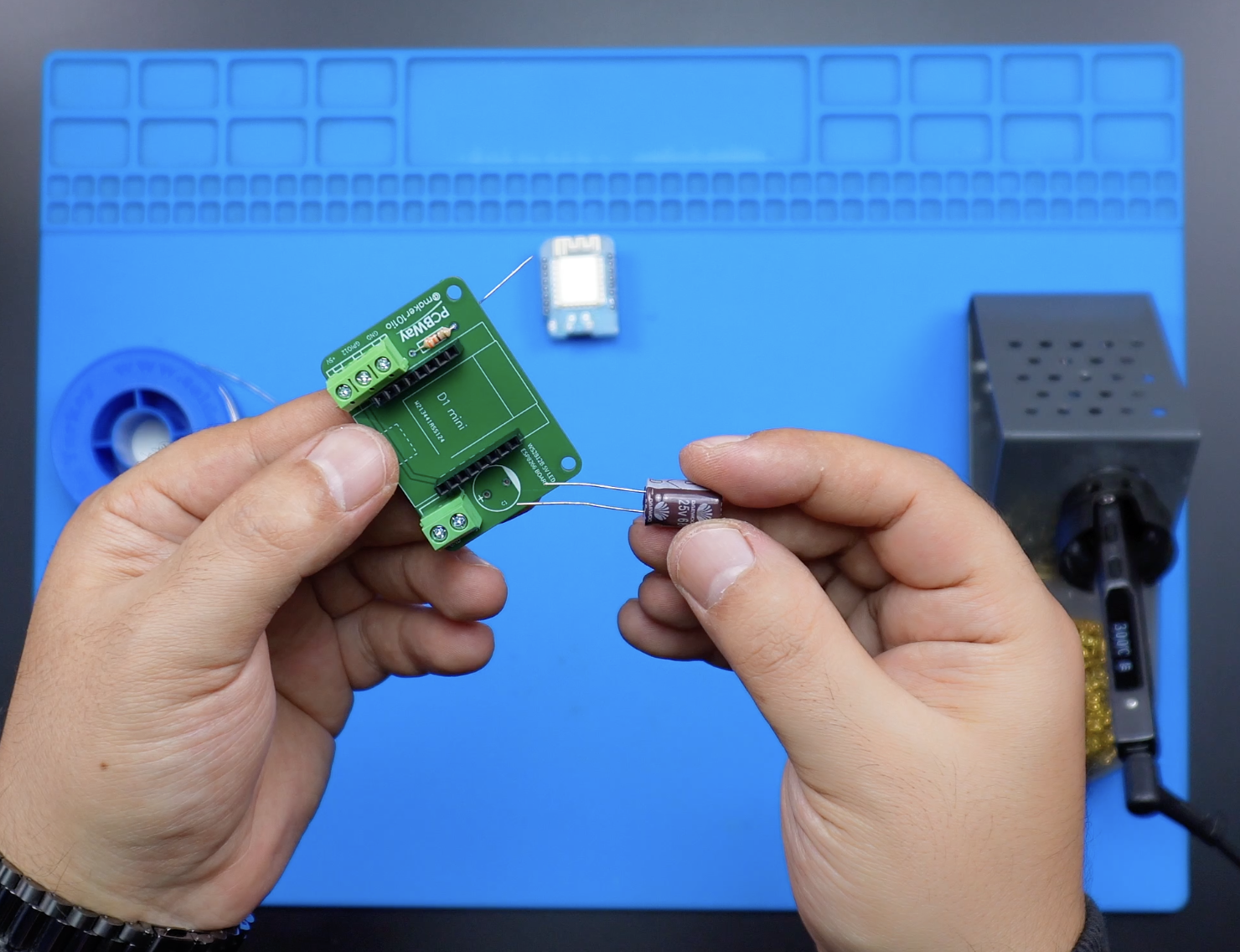

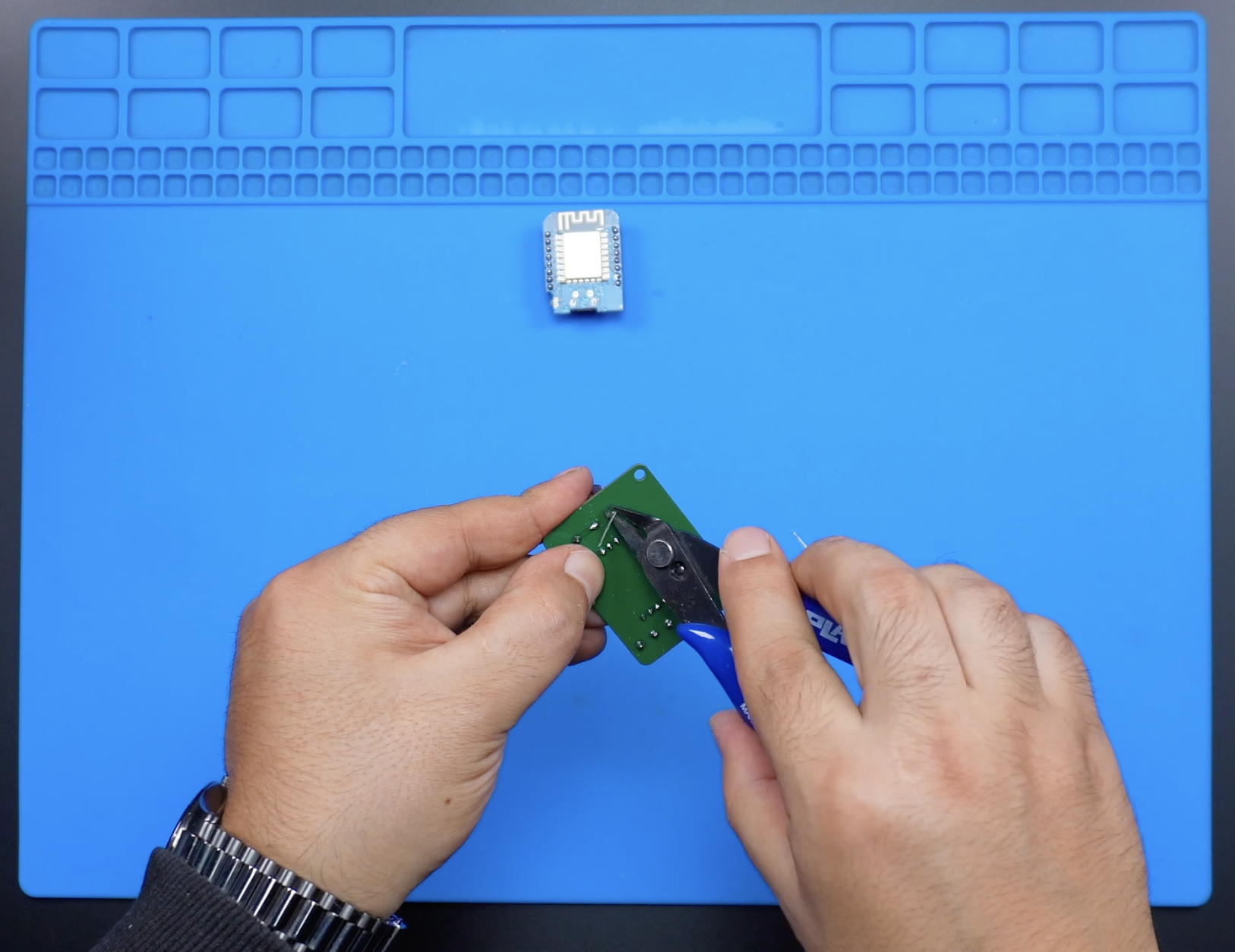

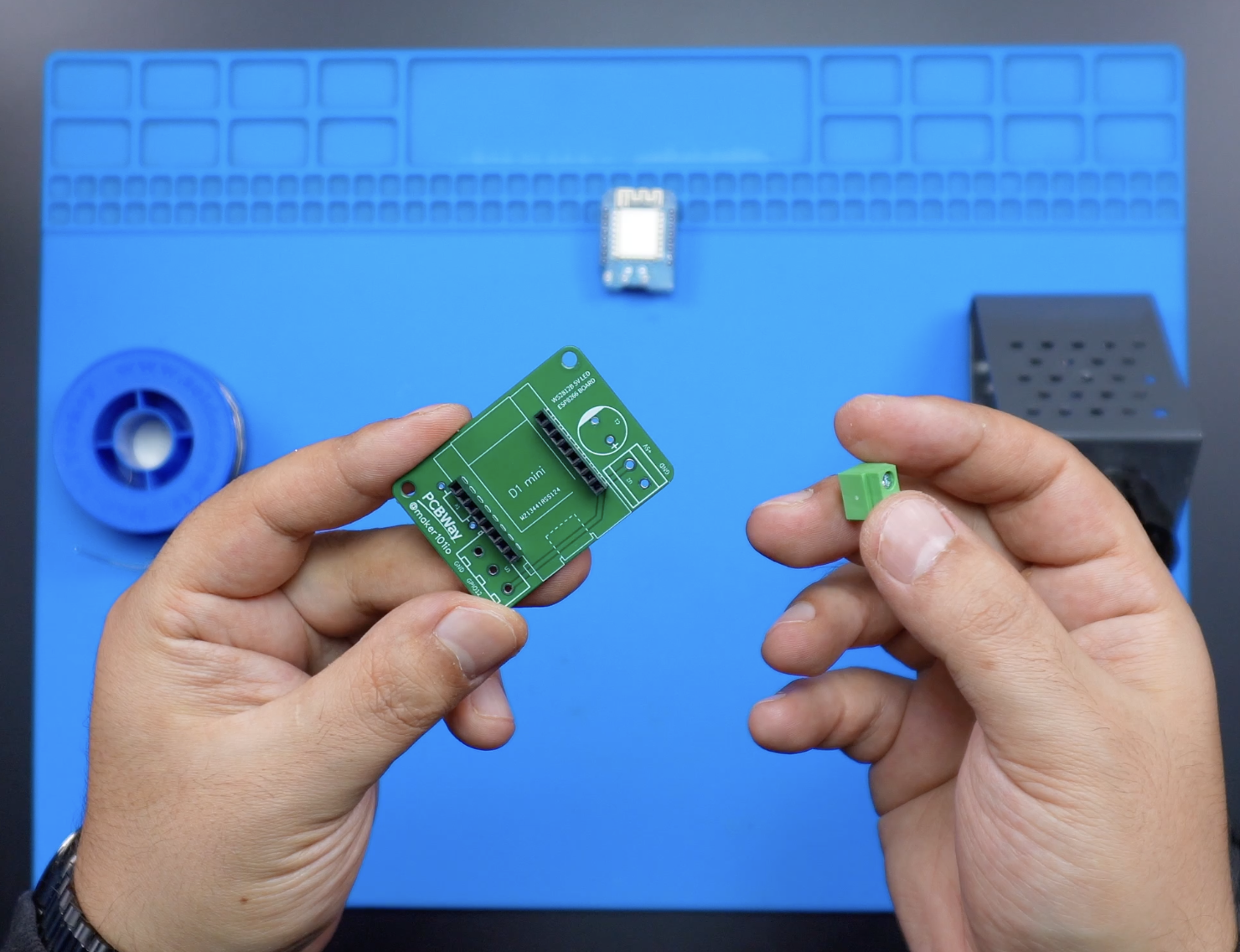

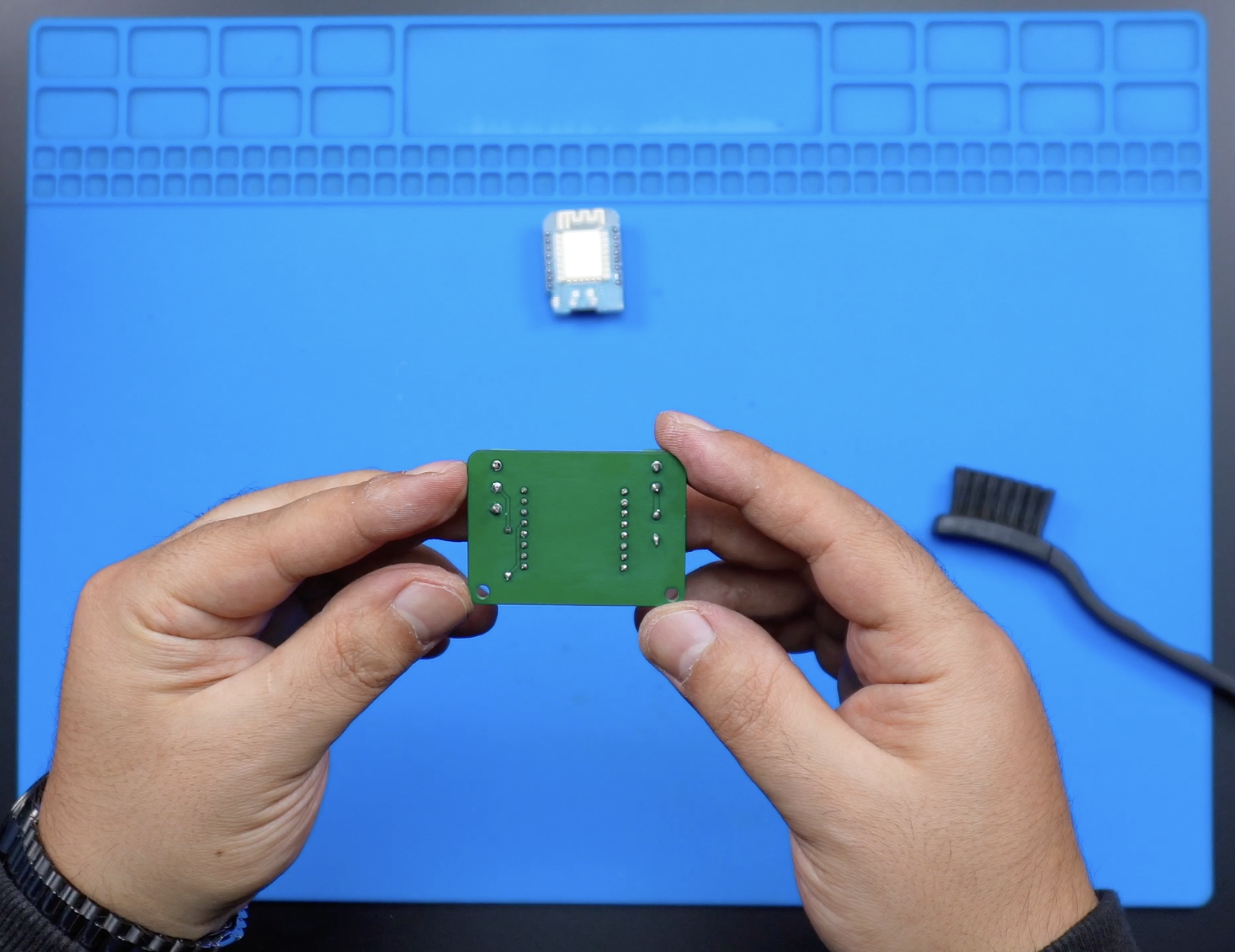

是时候组装 PCB 了（如果您没有焊接经验，可以从PCBWay获取 PCB 组装服务）。将公头插入并焊接到 Wemos D1 Mini 上。现在将母头放置并焊接到 PCB 上。接下来，放置并焊接用于电源输入和 LED 连接的接线端子连接器。最后放置电阻器和电容器，注意电容器的极性，正极在 PCB 上已标记。完成焊接并用剪线钳剪掉多余的引线。使用电子清洁器和刷子清洁 PCB。电路现已准备就绪！

WS2812B可寻址LED灯带
WeMos D1 Mini ESP8266
5V电源
1000uF电容器
330Ω电阻
5.0-2Pin端子连接器
5.0-3Pin端子连接器
附件
下载 {{ file.name }}BOM_ESP8266_LED_Board.csv下载

步骤6：WLED安装

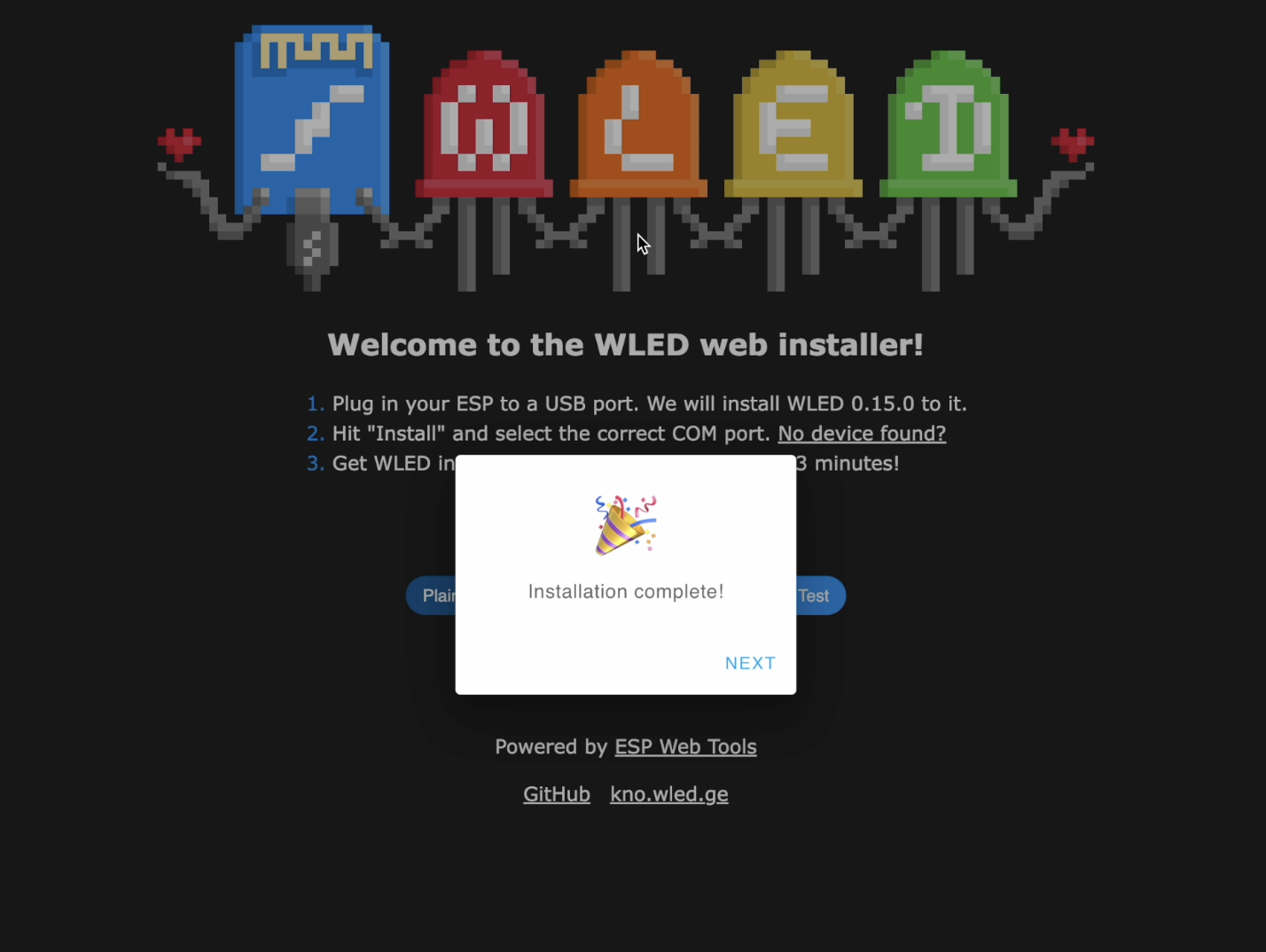

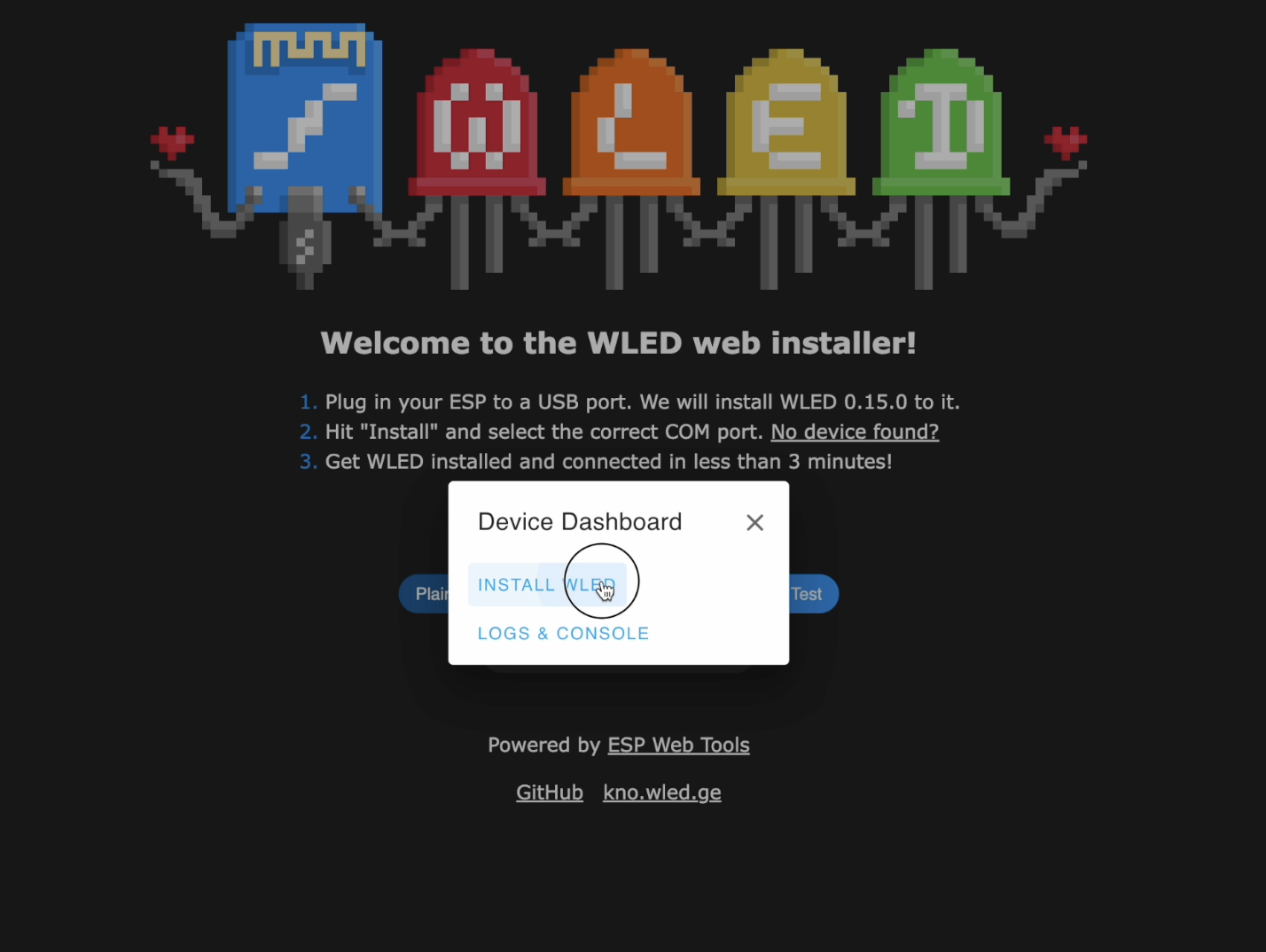

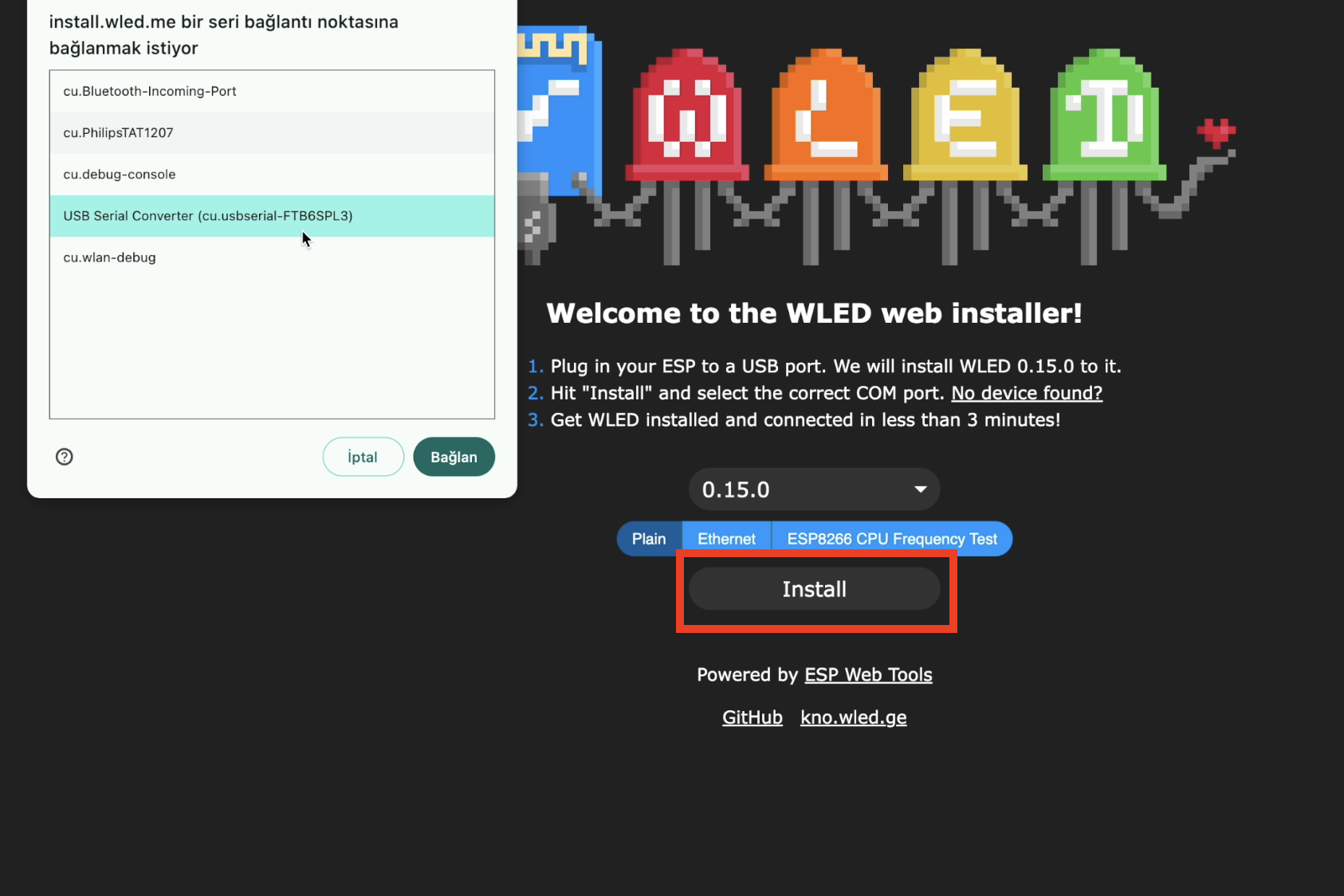

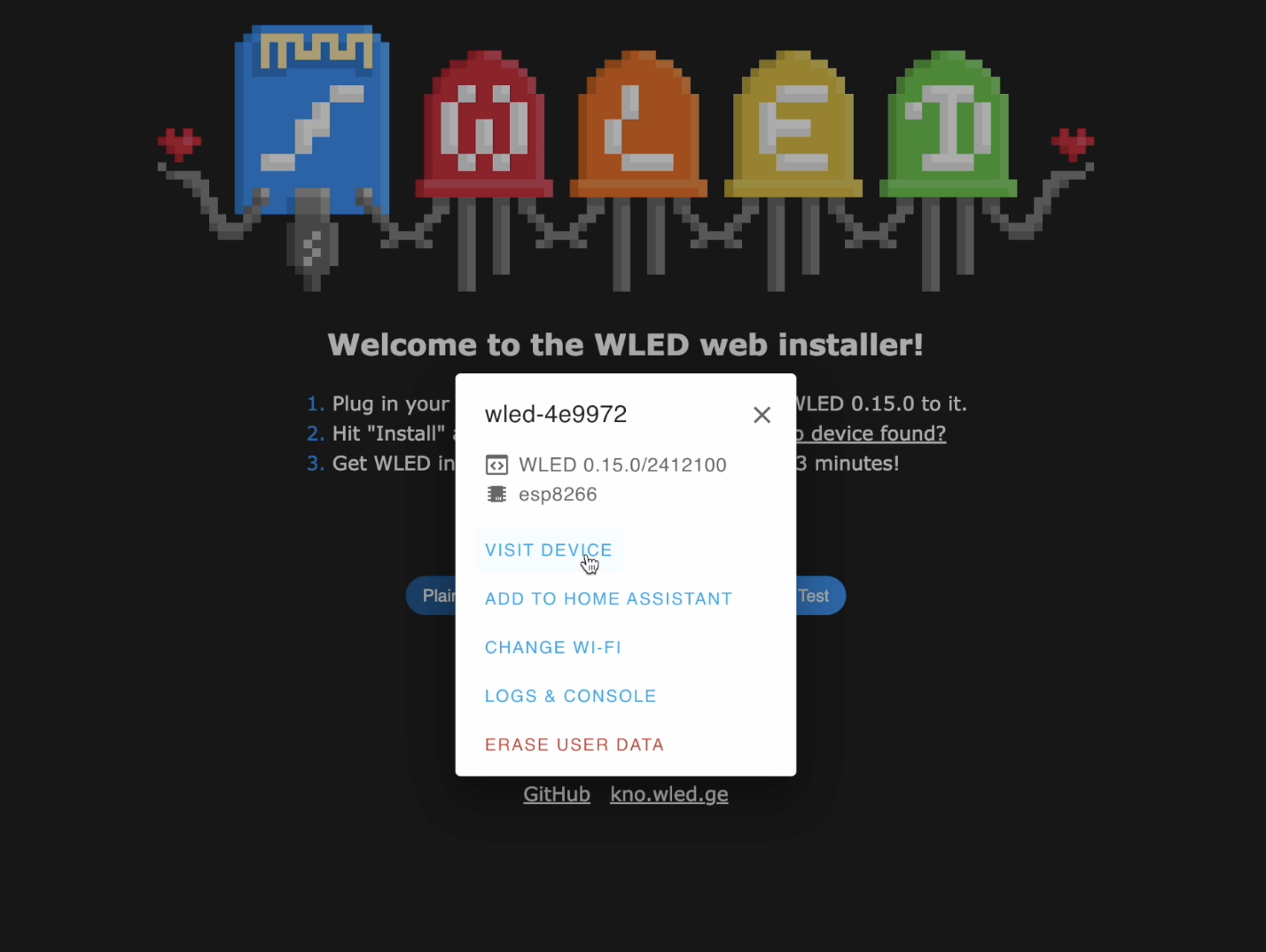

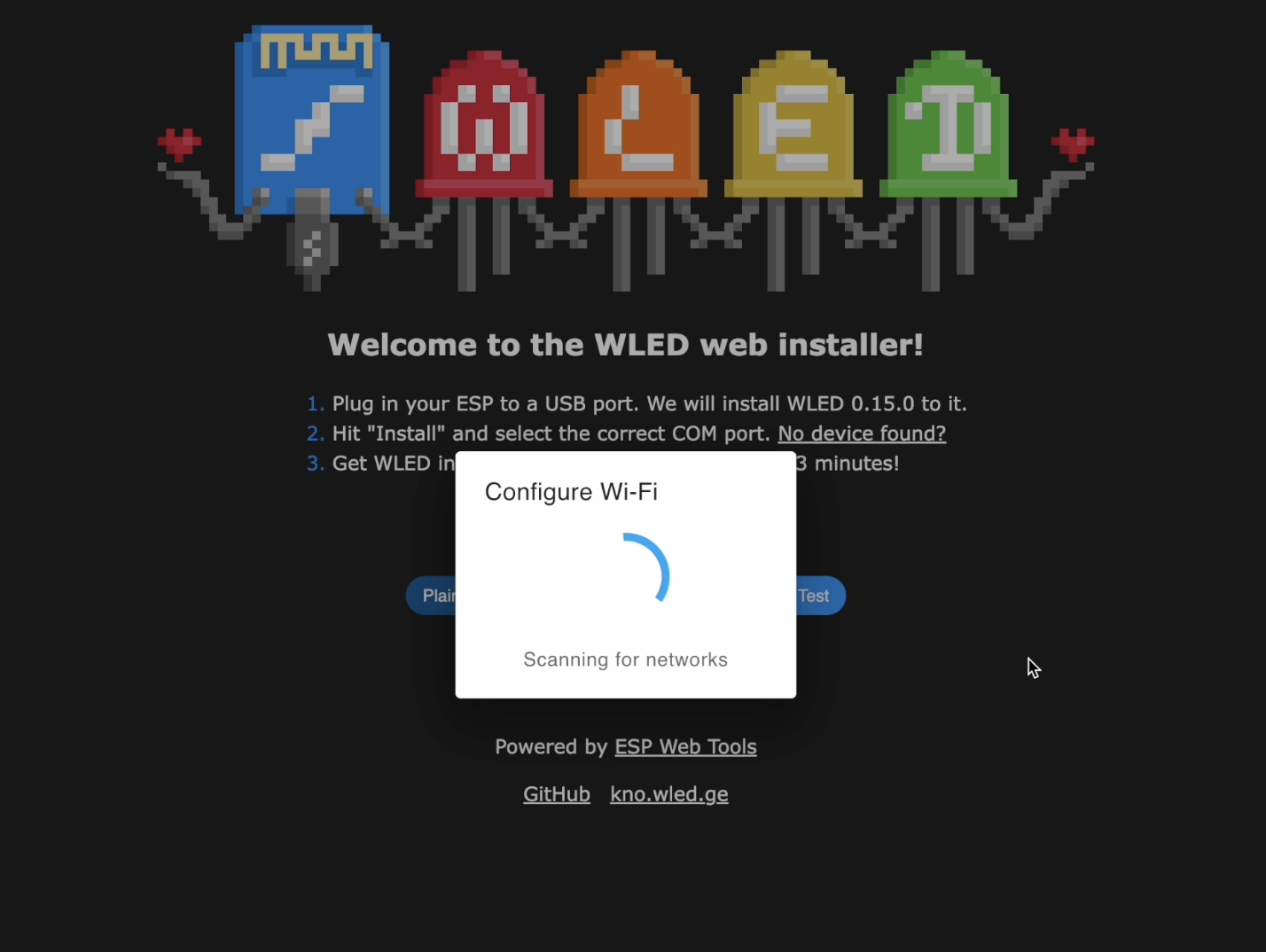

在安装开发板之前，我们需要安装 WLED 软件。使用 USB 数据线将 Wemos D1 Mini 连接到电脑。访问 WLED 安装页面并点击“安装”。在弹出的窗口中，选择设备连接的端口。设备连接完成后，在打开的窗口中再次点击“安装”。安装完成后，您必须配置网络设置。然后设备即可准备就绪。如果您愿意，可以使用“访问设备”选项在电脑上控制设备，但在本项目中，我们将通过应用程序控制 LED。


步骤7：电路布局

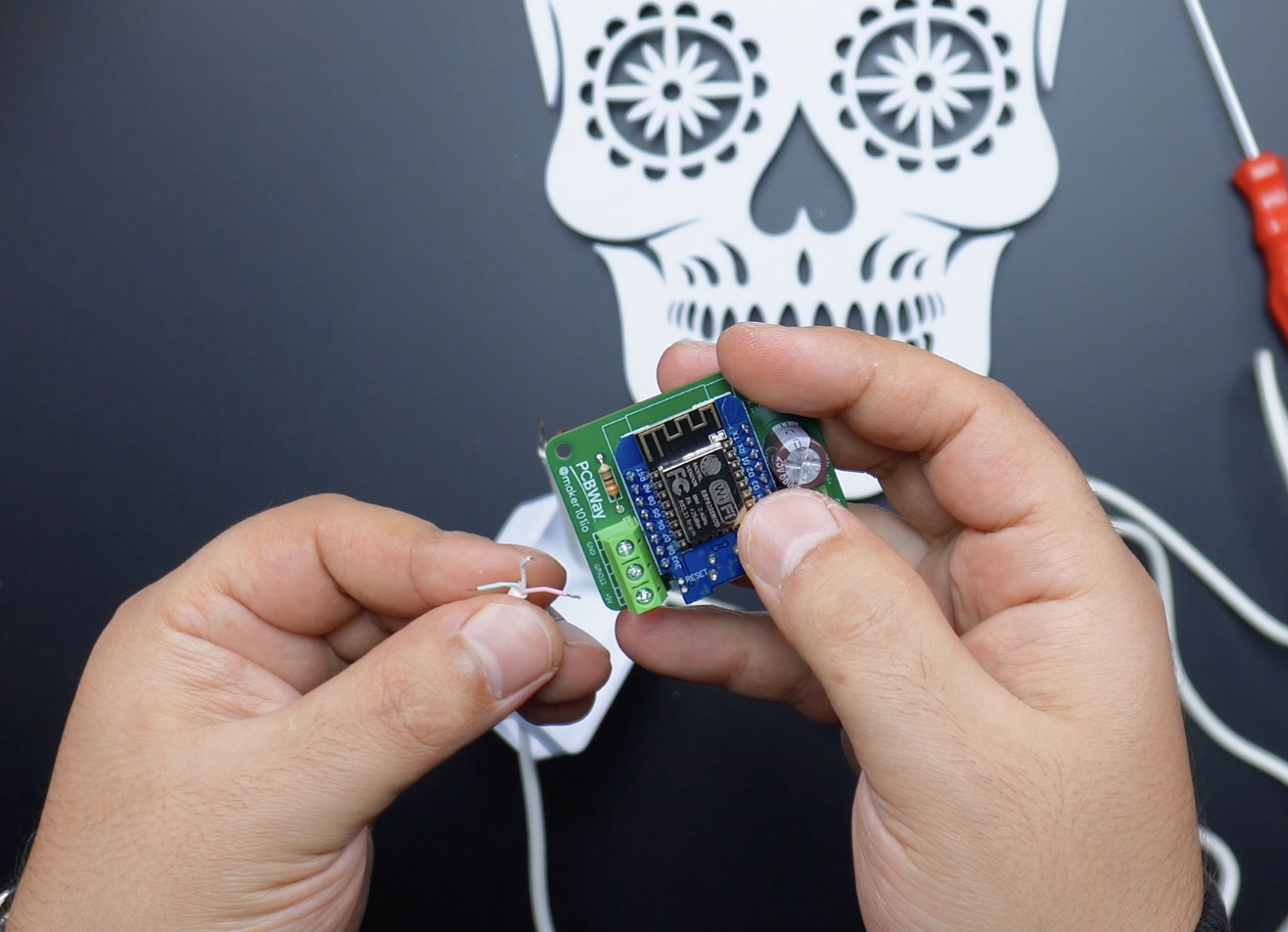

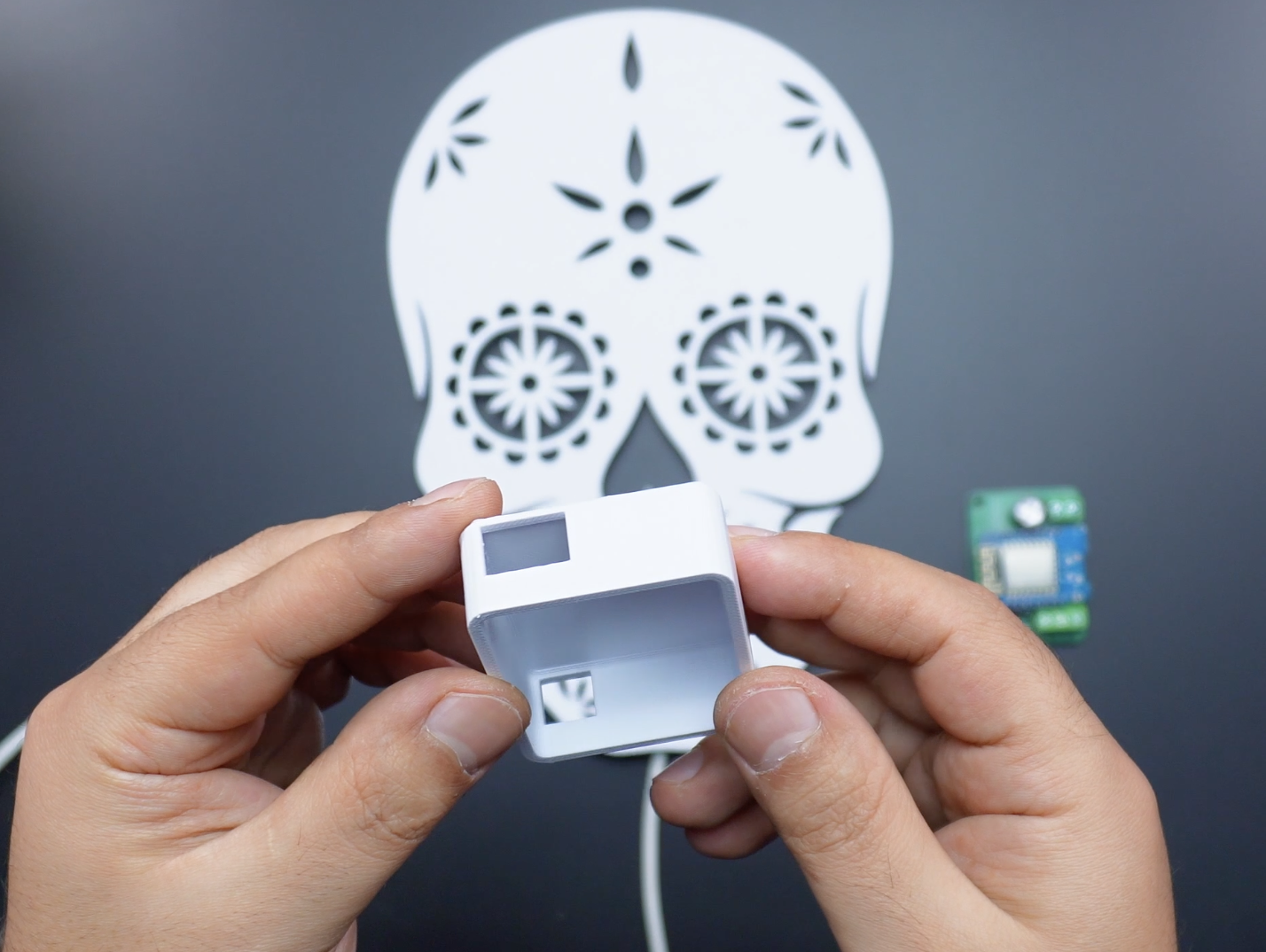

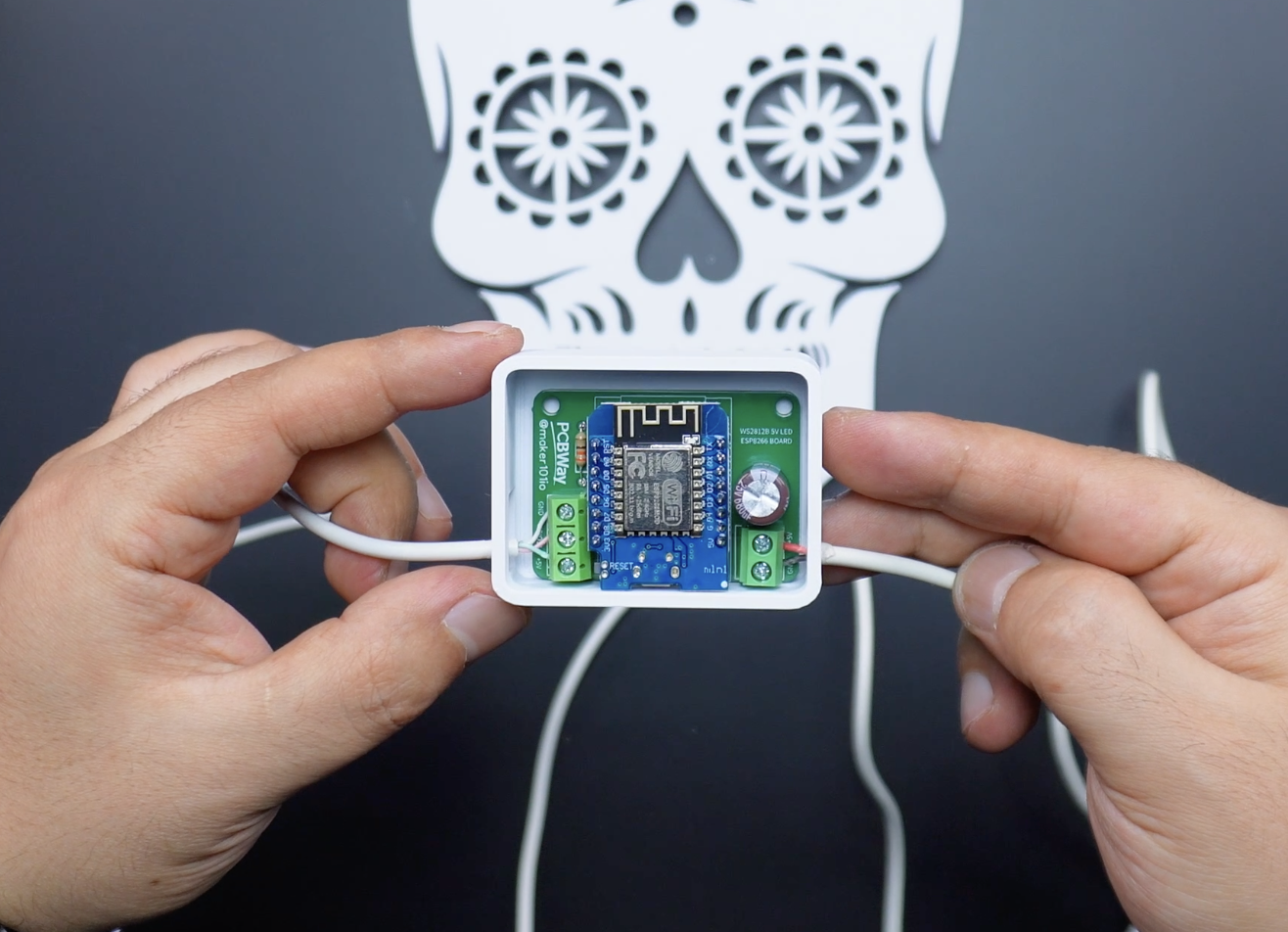

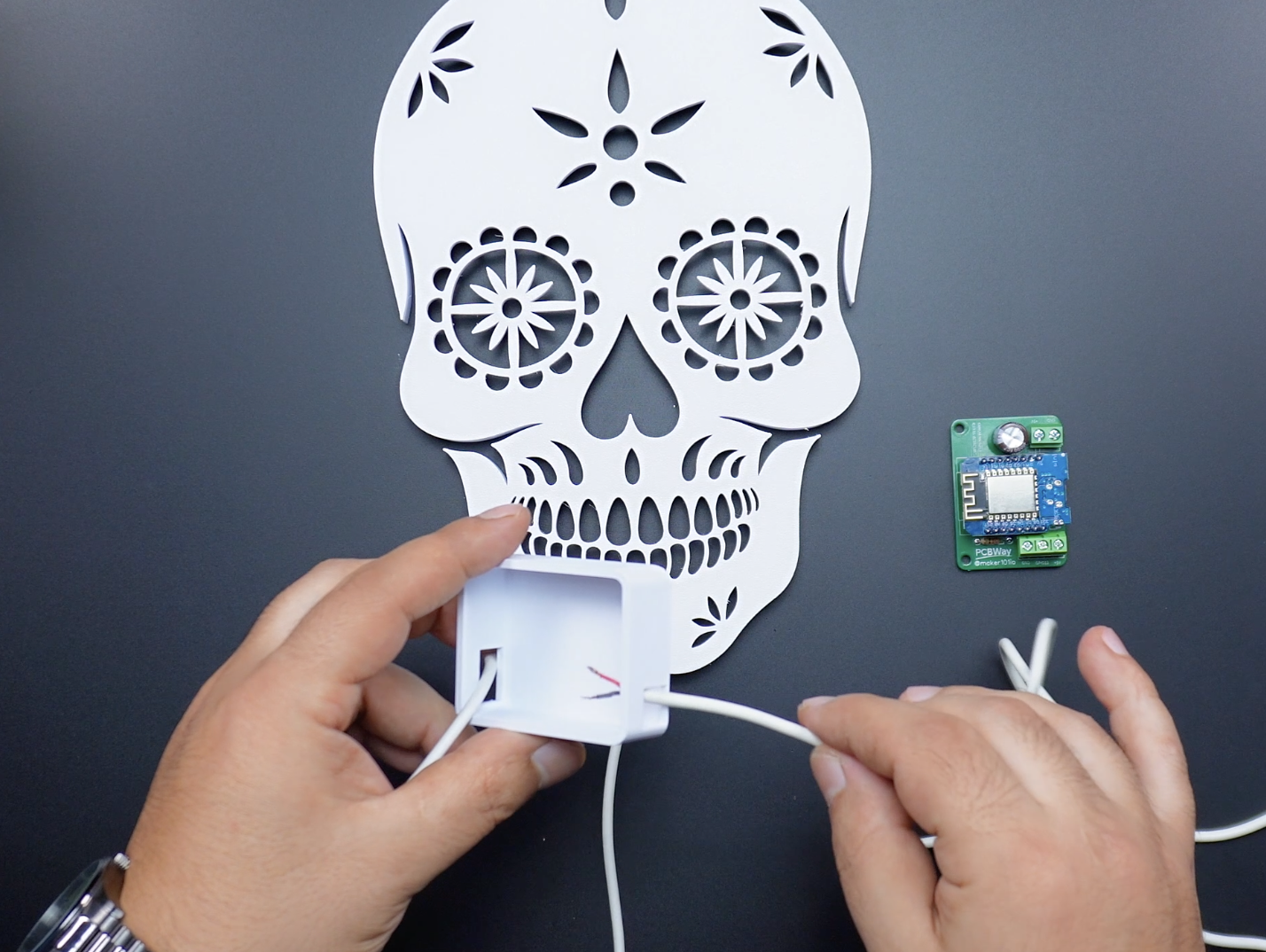

固件安装完成后，就该进行电路连接了。首先，将 LED 和电源适配器线缆穿过 3D 印刷电路板外壳的插槽。将 LED 和电源线连接到 PCB 的接线端子上，注意本节中的对齐和极性。最后，将 PCB 固定在外壳内。

 步骤8：测试项目

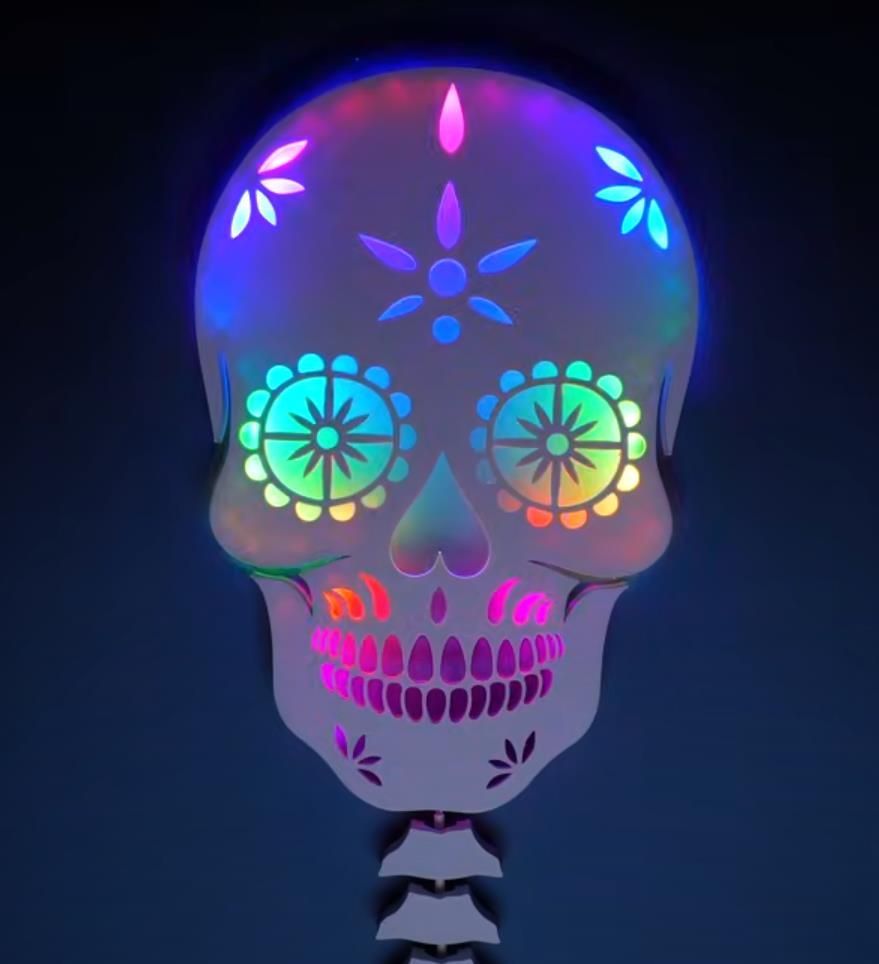

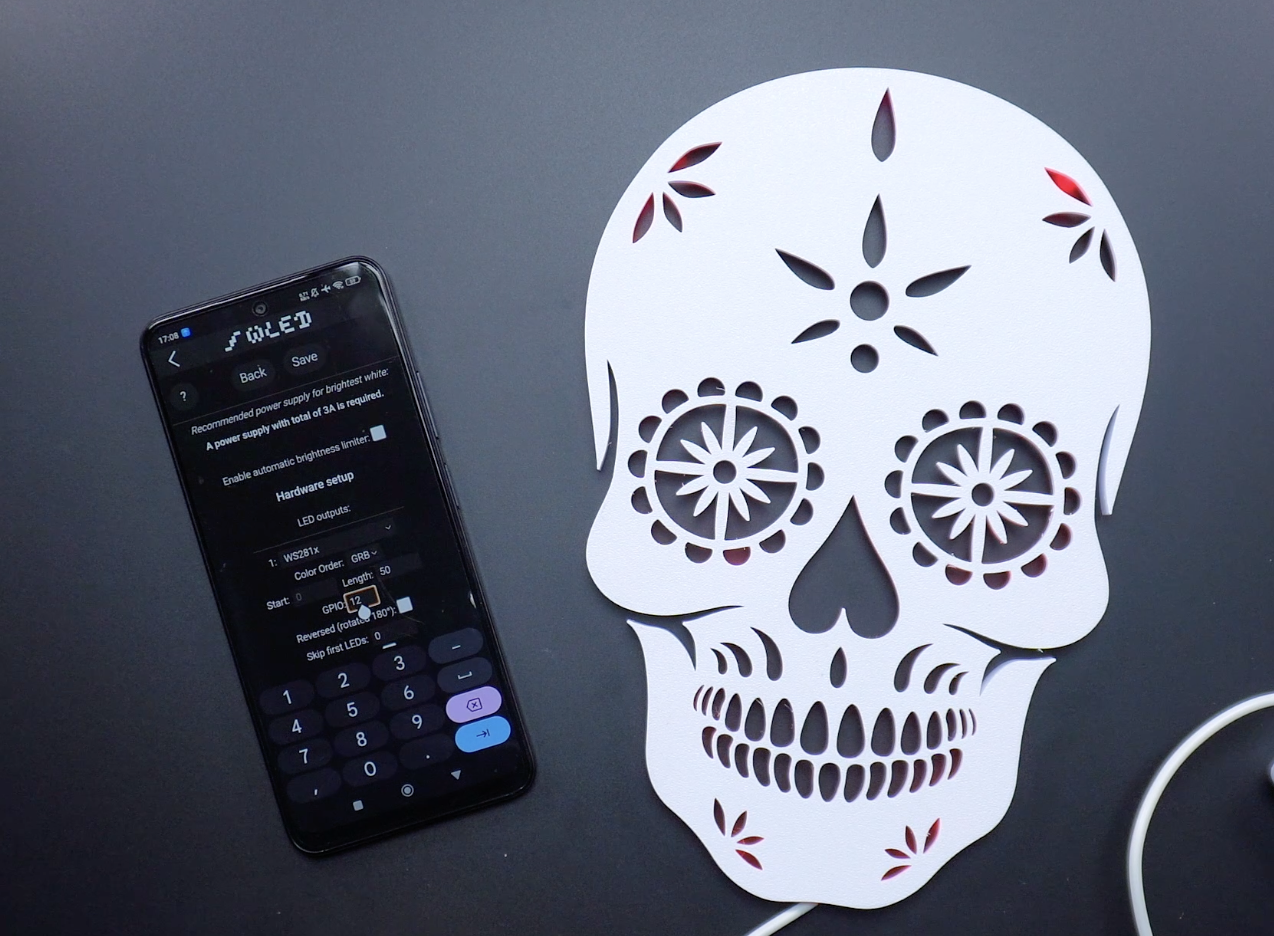

现在让我们进入最后一部分！插入电源适配器，并在手机或电脑上打开 WLED 应用程序。使用“发现灯光”按钮找到您的设备。然后，在设置部分配置 LED 数量和 GPIO 引脚（我们使用 GPIO 12）并保存设置。我们的项目现已准备就绪，我关闭了环境光以查看完整的色彩效果。头骨看起来多么迷人和美妙。事实上，视觉图像看起来比相机反射的图像更美观、更柔和。尝试不同的颜色和图案，以获得更好的视觉体验。

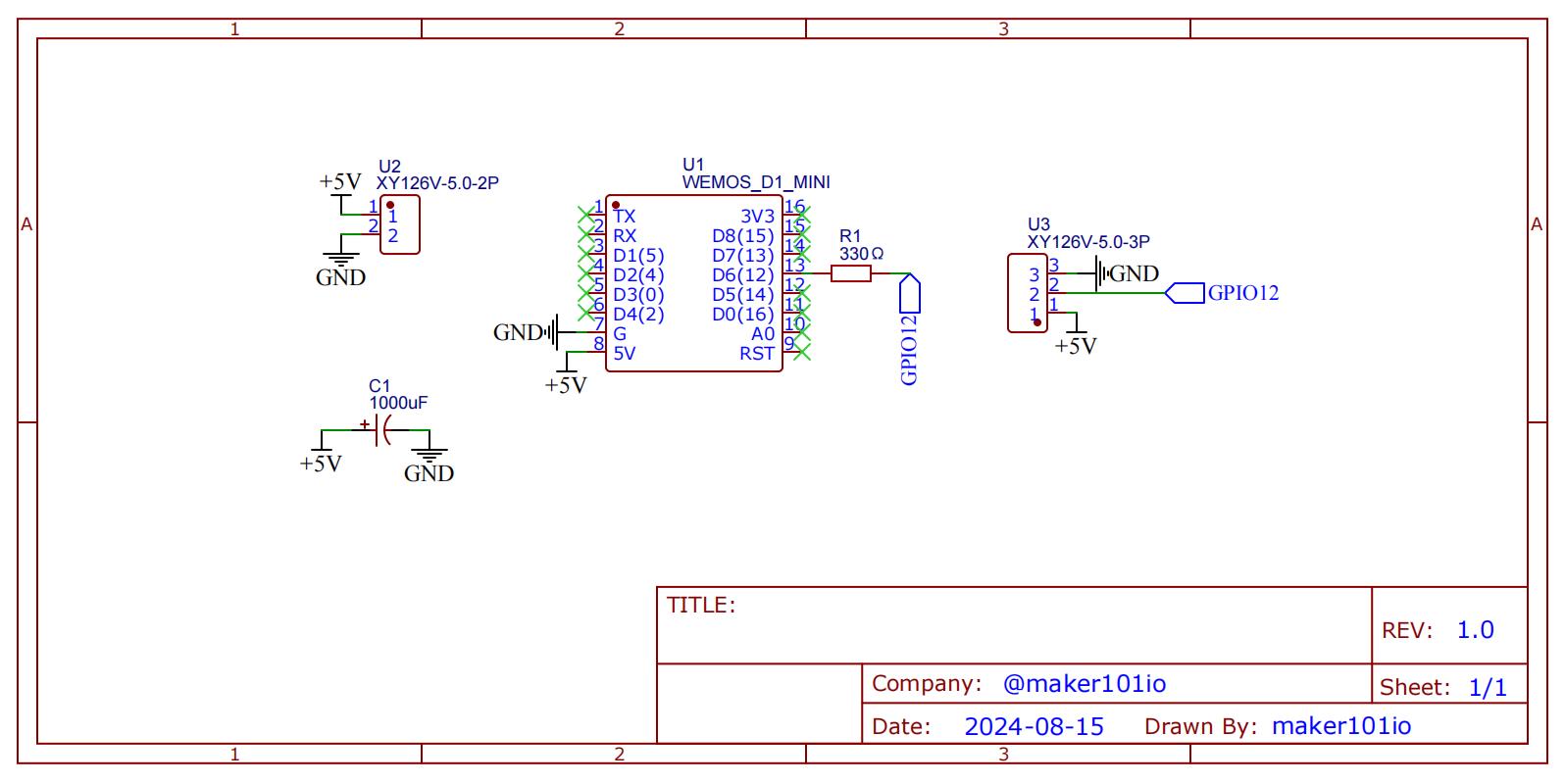

电原理图

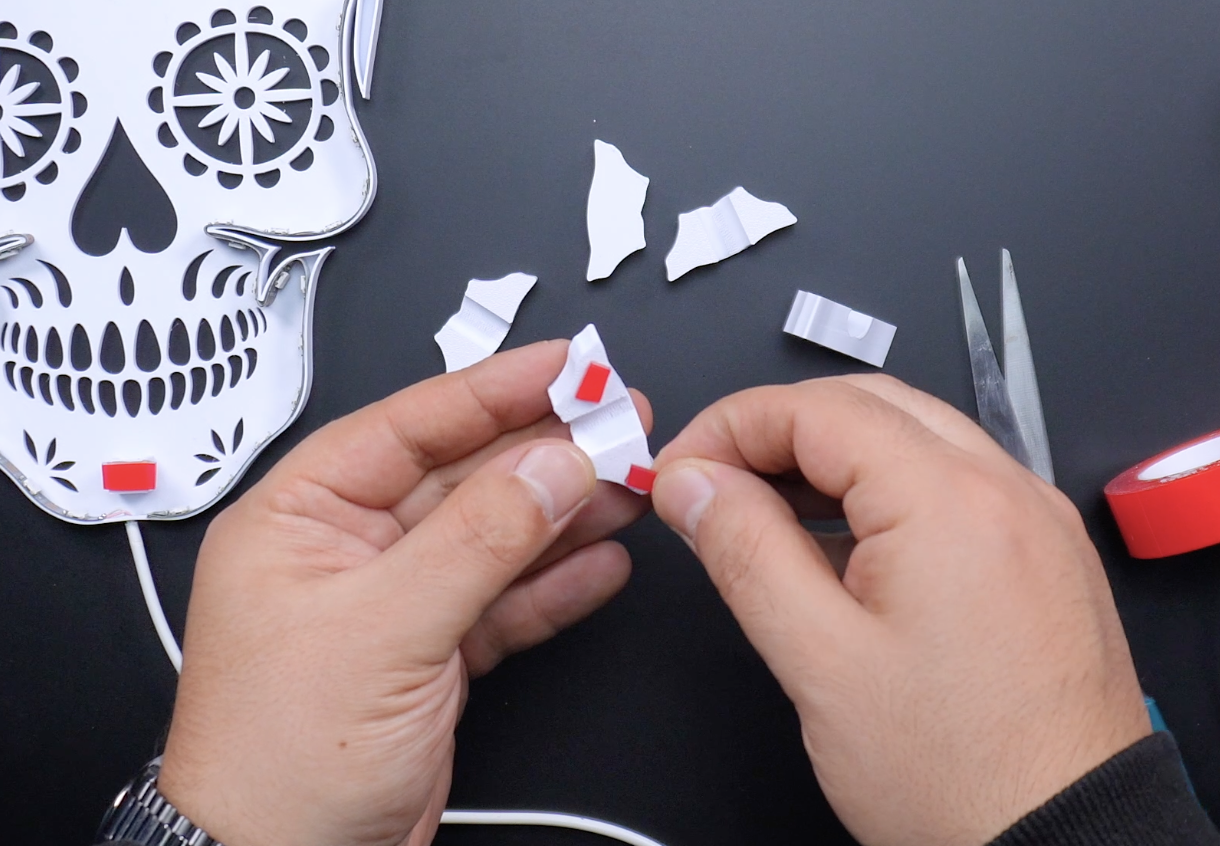

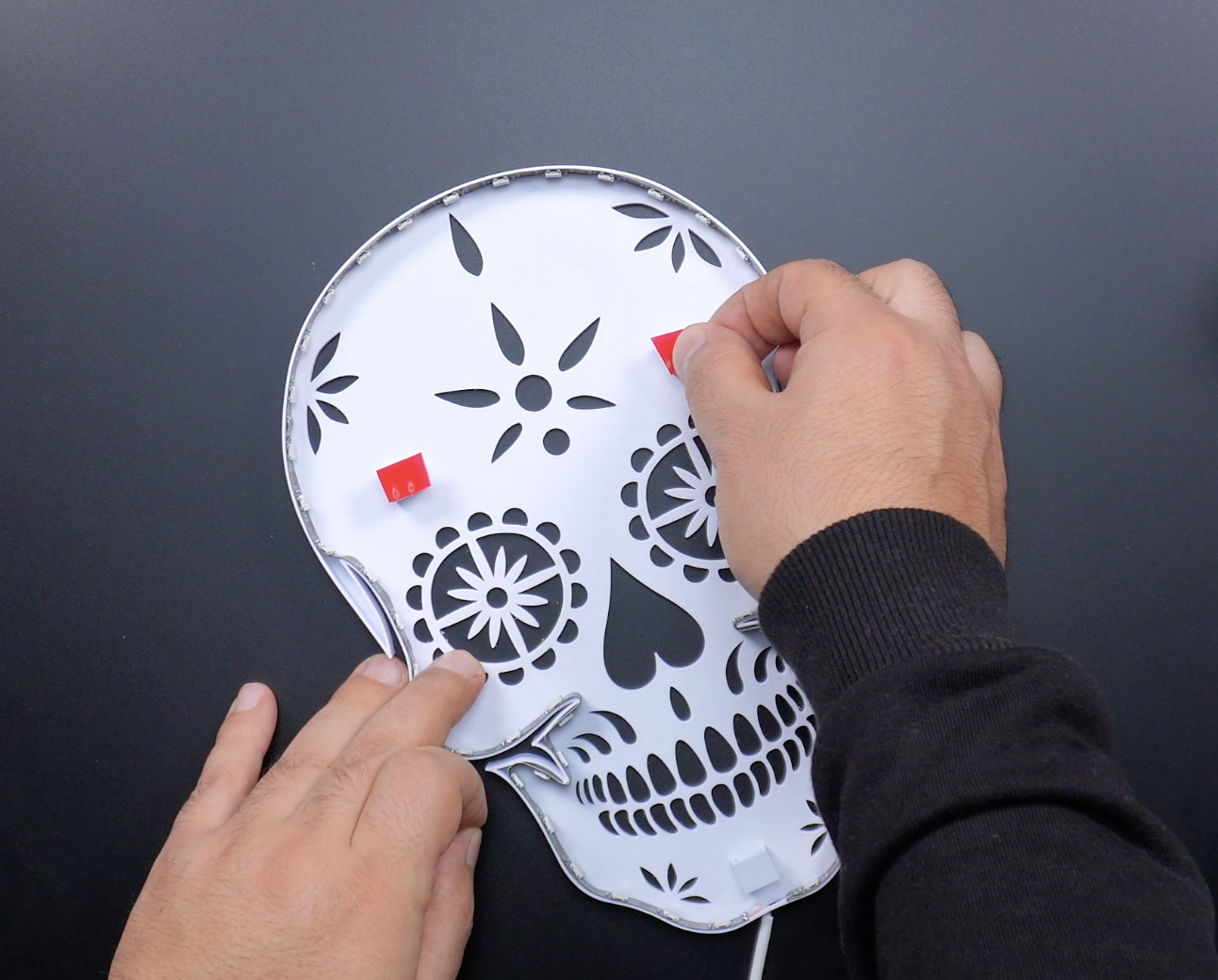

最后，我会用双面胶带进行壁挂。头骨有三个安装点，比头骨的厚度长几毫米。脊椎骨则用左右两侧的安装点。现在，这个项目已经准备好装饰房间了！

附录
项目链接：https://www.pcbway.com/project/shareproject/Decorative_Skull_LED_Lighting_WLED_WS2812B_ESP8266_02880b8b.html
项目作者：土耳其 梅尔特·基利奇 MertArduino

视频教程（5分钟30秒）：https://www.youtube.com/watch?v=52EWuo-Czps
项目代码：https://github.com/wled/WLED
3D打印文件：https://content.instructables.com/FXG/SFMZ/M6TCLKRP/FXGSFMZM6TCLKRP.stl
项目物料表：https://content.instructables.com/FFY/DUEO/M6TCLLHW/FFYDUEOM6TCLLHW.csv
