【花雕学编程】Arduino动手做(249)---ESP32 1.28寸 TFT GC9A01屏之模拟心跳点阵动画 简单

头像 驴友花雕 2025.04.13 5 0

00 (2).jpg
10 (1).jpg

  【Arduino】189种传感器模块系列实验(资料代码+仿真编程+图形编程)

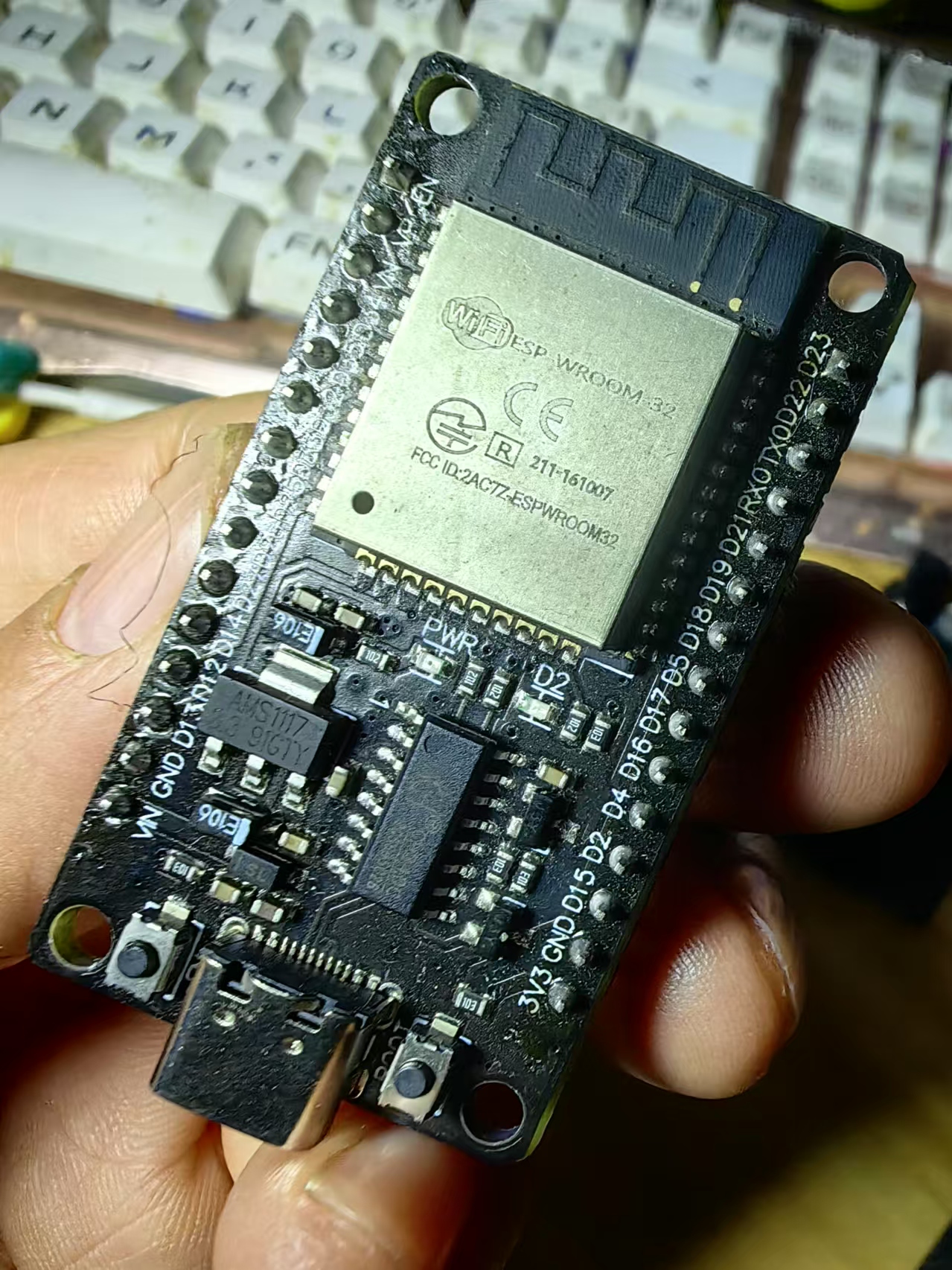

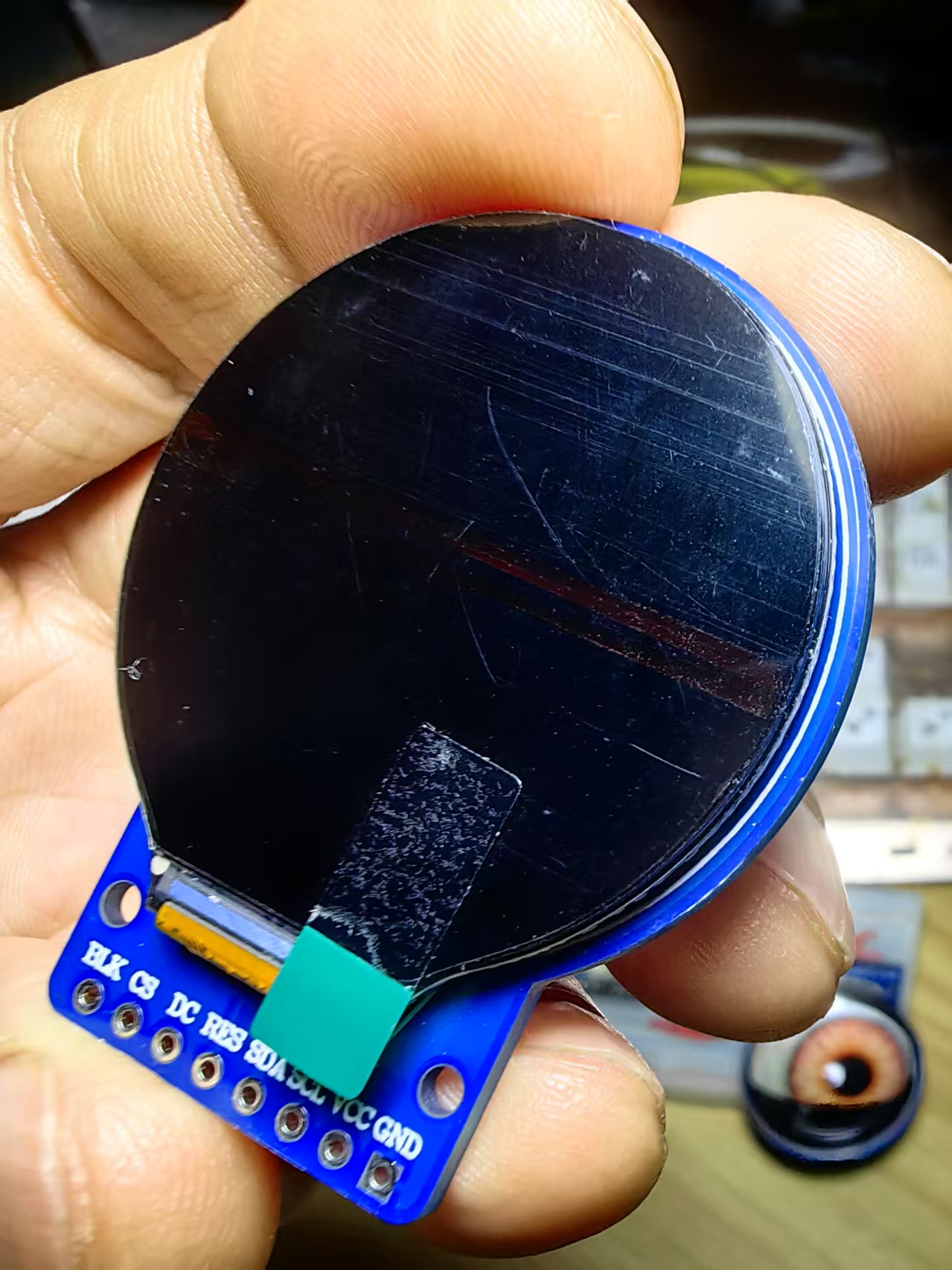

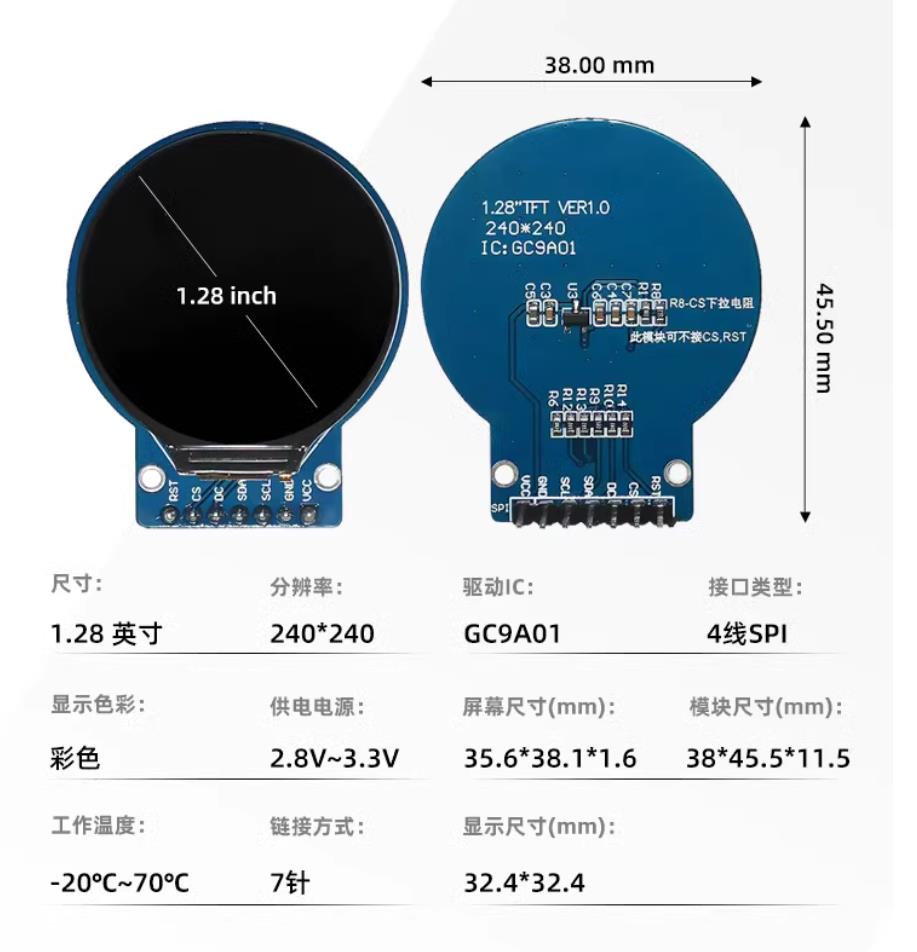

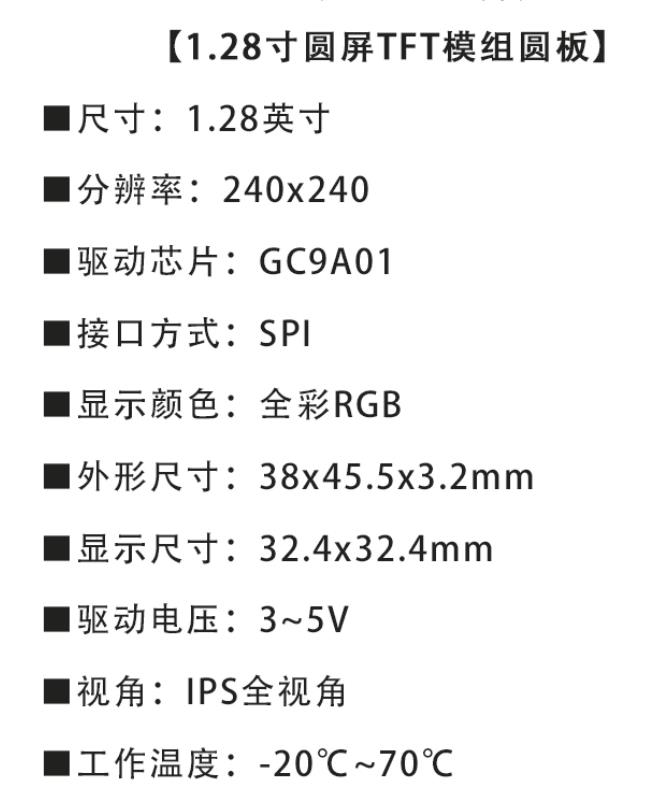

 实验二百四十九:1.28寸圆形彩色TFT显示屏 高清IPS 模块 240*240 SPI接口GC9A01驱动
 项目之七十九:GC9A01园屏之模拟心跳点阵动画

实验开源代码



代码
/*
  【Arduino】189种传感器模块系列实验(资料代码+仿真编程+图形编程)
  实验二百四十九:1.28寸圆形彩色TFT显示屏 高清IPS 模块 240*240 SPI接口GC9A01驱动
  项目之七十九:GC9A01园屏之模拟心跳点阵动画
*/

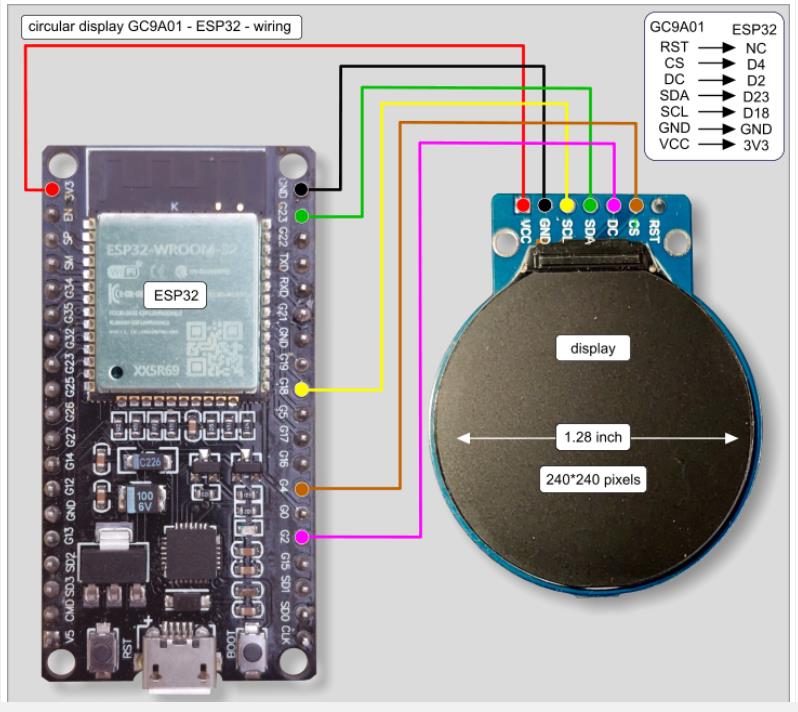

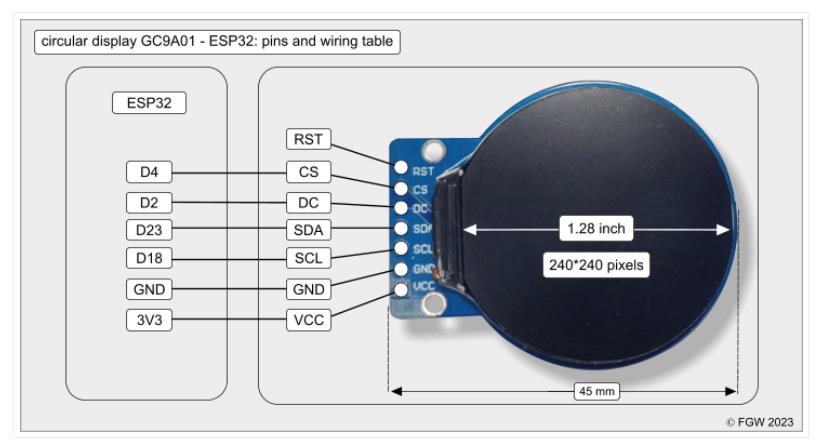

//       GC9A01---------- ESP32
//       RST ------------ NC(复位引脚,此处未连接)
//       CS ------------- D4(片选引脚,连接到ESP32的D4引脚)
//       DC ------------- D2(数据/命令选择引脚,连接到ESP32的D2引脚)
//       SDA ------------ D23 (green)(主数据输出引脚,连接到ESP32的D23引脚,绿色线)
//       SCL ------------ D18 (yellow)(时钟信号引脚,连接到ESP32的D18引脚,黄色线)
//       GND ------------ GND(接地引脚,连接到ESP32的接地端)
//       VCC -------------3V3(电源引脚,连接到ESP32的3.3V电源)

#include "SPI.h"
#include "Adafruit_GFX.h"
#include "Adafruit_GC9A01A.h"

#define TFT_CS 4
#define TFT_DC 2
#define TFT_RST -1

Adafruit_GC9A01A tft = Adafruit_GC9A01A(TFT_CS, TFT_DC, TFT_RST);

#define SCREEN_WIDTH 240
#define SCREEN_HEIGHT 240
#define CELL_SIZE 10  // **单元格大小**
#define MATRIX_SIZE 8  // **点阵图尺寸**
#define SWITCH_SPEED 200  // **切换速度**

uint8_t heartPatterns[][MATRIX_SIZE] = {
    { 0b00000000, 0b01100110, 0b11111111, 0b11111111, 0b01111110, 0b00111100, 0b00011000, 0b00000000 },  // **小心形**
    { 0b01100110, 0b11111111, 0b11111111, 0b11111111, 0b01111110, 0b00111100, 0b00011000, 0b00000000 },  // **中等心形**
    { 0b01111110, 0b11111111, 0b11111111, 0b11111111, 0b11111111, 0b01111110, 0b00111100, 0b00011000 }   // **大心形**
};

int currentPattern = 0;

void setup() {
    Serial.begin(115200);
    tft.begin();
    tft.setRotation(2);
}

void loop() {
    tft.fillScreen(tft.color565(0, 0, 0));

    // **绘制当前心形**
    for (int y = 0; y < MATRIX_SIZE; y++) {
        for (int x = 0; x < MATRIX_SIZE; x++) {
            if (heartPatterns[currentPattern][y] & (1 << x)) {
                tft.fillRect(80 + x * CELL_SIZE, 80 + y * CELL_SIZE, CELL_SIZE, CELL_SIZE, tft.color565(255, 0, 0));
            }
        }
    }

    // **切换至下一个心形**
    currentPattern = (currentPattern + 1) % 3;

    delay(SWITCH_SPEED);  // **控制跳动速度**
}

这段代码的核心功能是 在屏幕上动态显示跳动的心形点阵图,模拟心跳的视觉效果。以下是代码的简要解读:

代码结构
1️⃣ 初始化屏幕

使用 Adafruit_GC9A01A 控制 TFT 显示屏,设置黑色背景。

2️⃣ 定义心形图案

heartPatterns[] 存储 不同大小的心形点阵图,用于动画切换。

3️⃣ 绘制心形

fillRect() 逐个绘制 红色像素块,拼成心形图案。

图案居中显示,使视觉效果更清晰。

4️⃣ 循环切换动画

currentPattern 控制 不同心形的逐帧变换,模拟跳动效果。

delay(200); 控制动画速度,使跳动更加自然。

最终效果

❤️ 心形在屏幕上跳动,形成动态动画 ⚡ 视觉变化平滑,模拟心跳效果 🎨 红色心形 + 黑色背景,对比度强烈

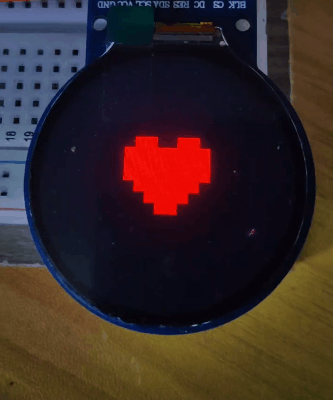

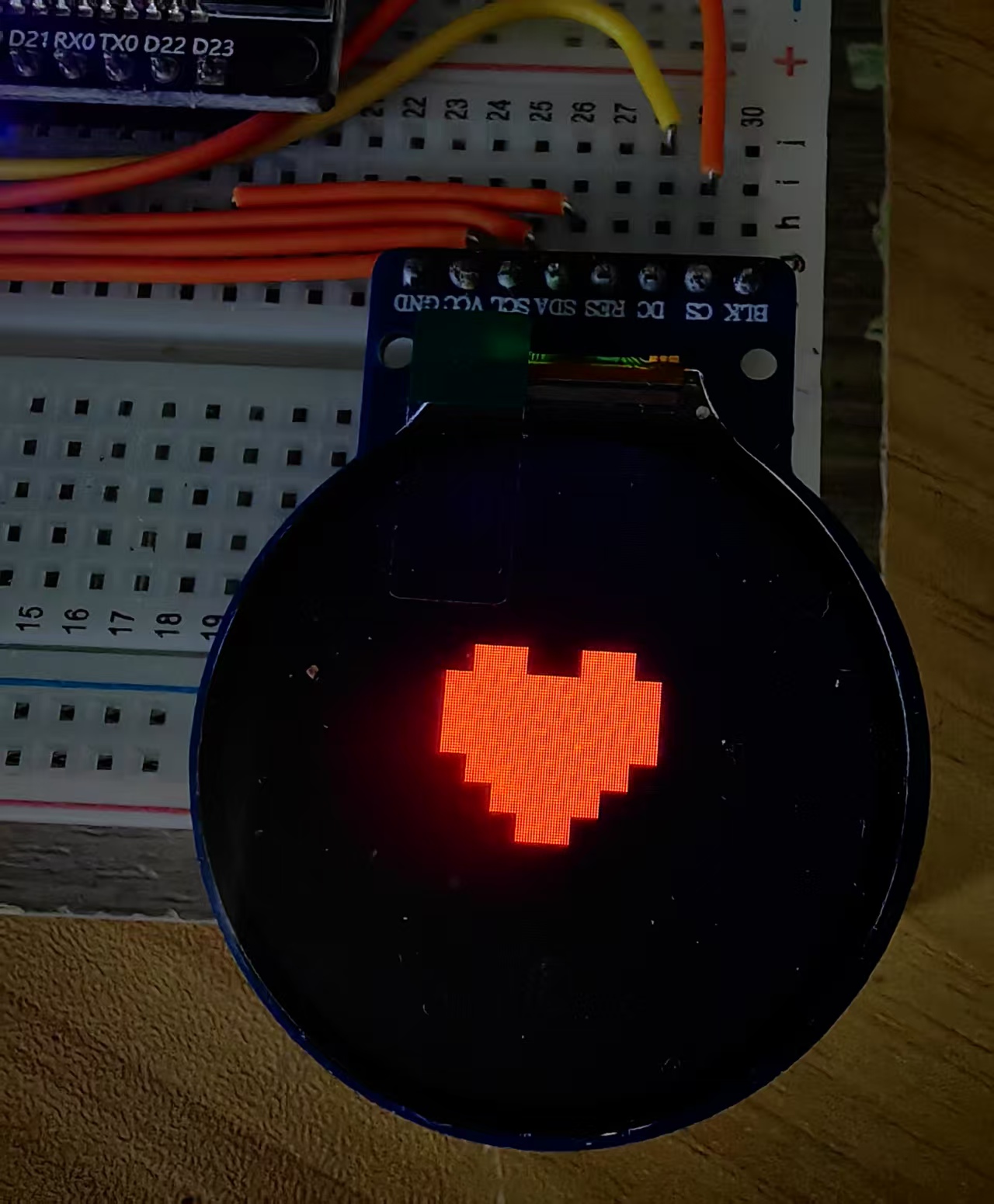

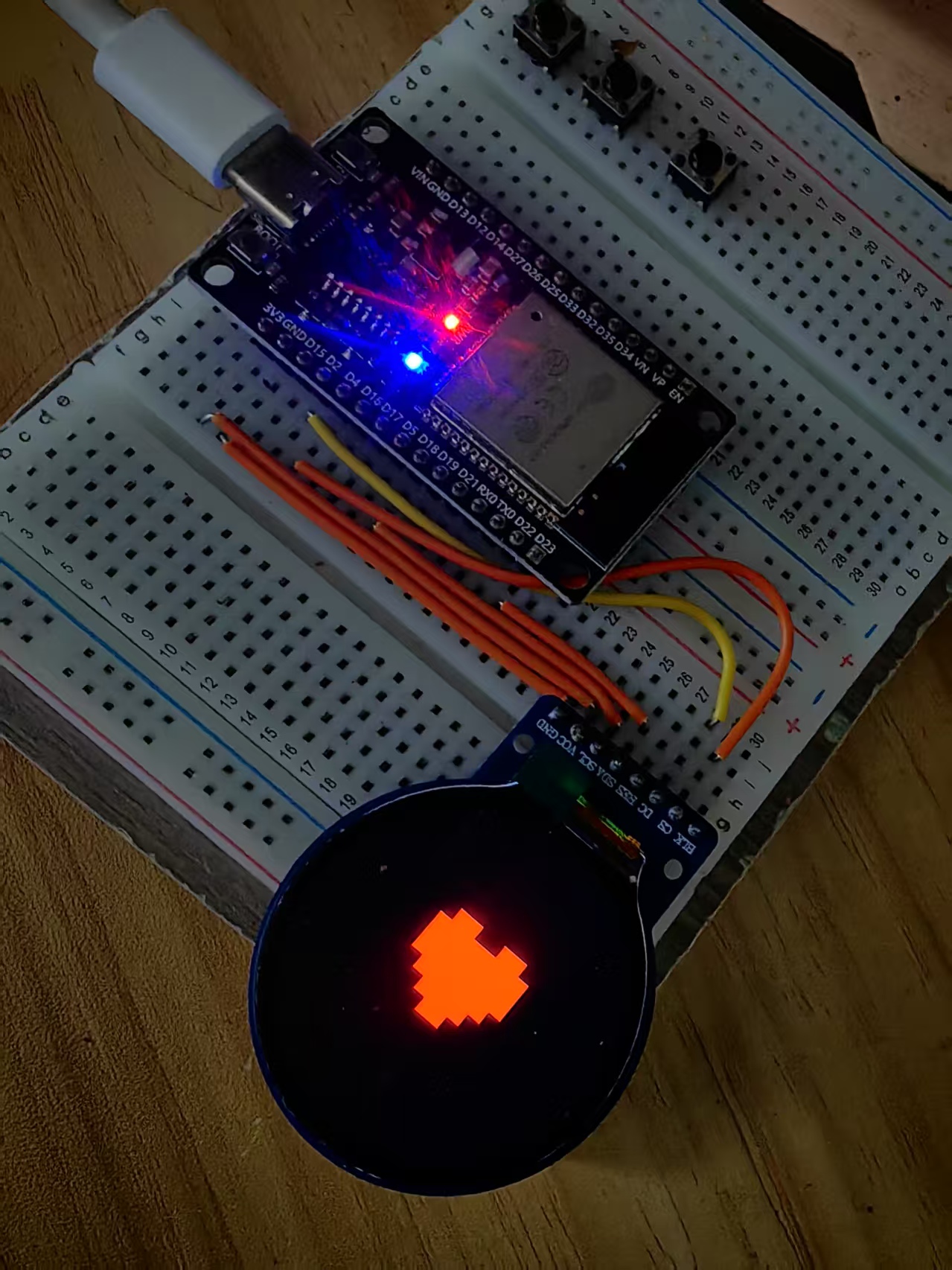

实验场景图  动态图



86 (1).jpg
86 (2).jpg
