实验一百：MAX30102血氧仪手腕心率脉搏检测心跳传感器模块

又收到一块绿版的RCWL-0531心律血氧模块，芯片也是MAX30100系列

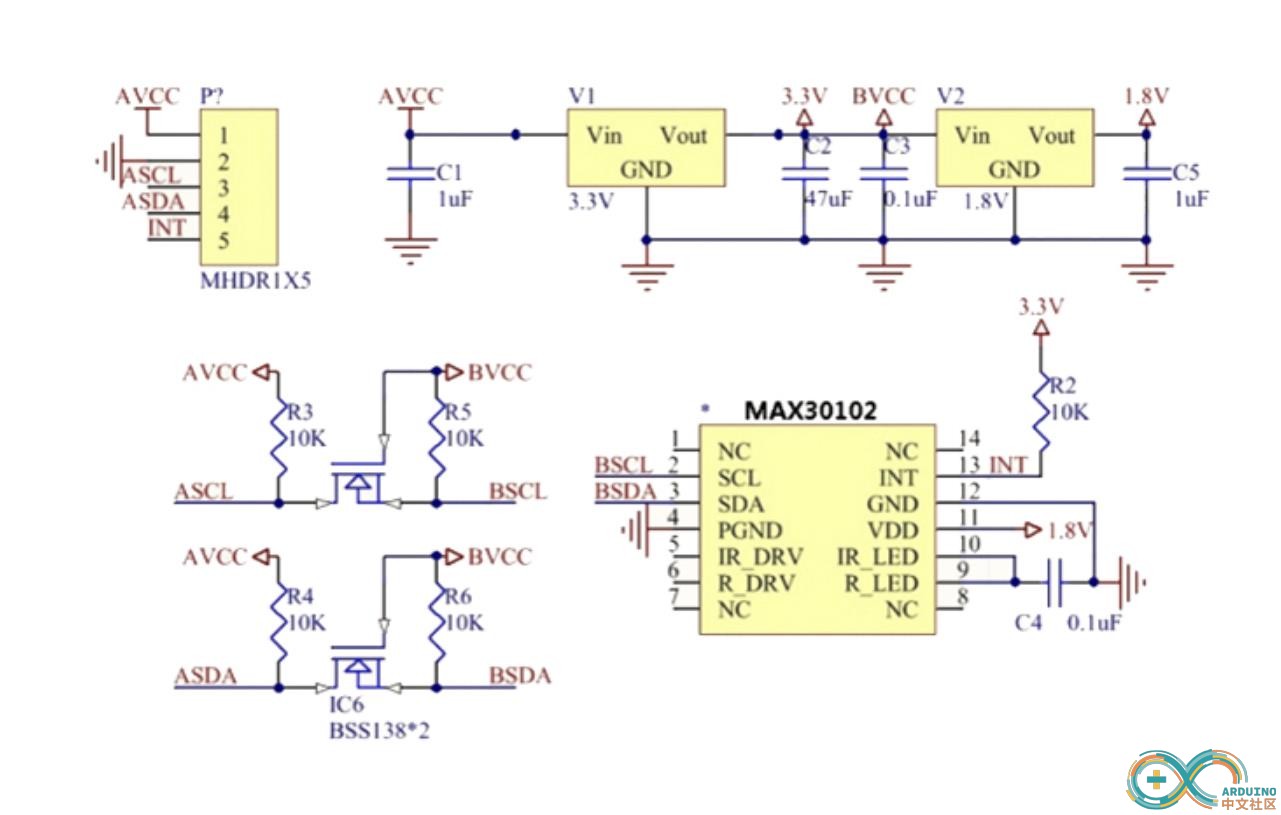

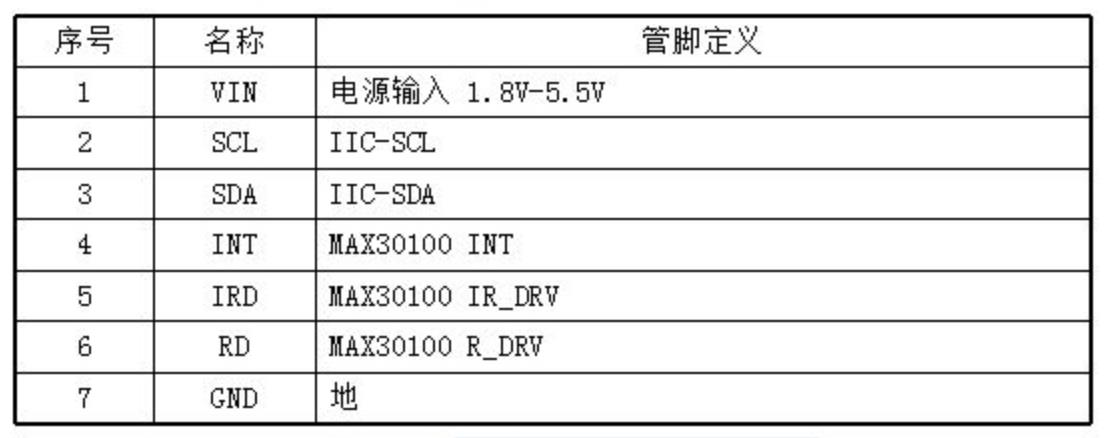

模块参考电原理图

模块参考电原理图

MAX30102心率血氧传感器模块实验所需硬件清单

Arduino Uno开发板 X1

杜邦线若干（备了9条）

IIC/I2C 1602 LCD液晶屏模块X1

高电平触发有源蜂鸣器模块X1

LED发光二极管（绿、蓝色）X2

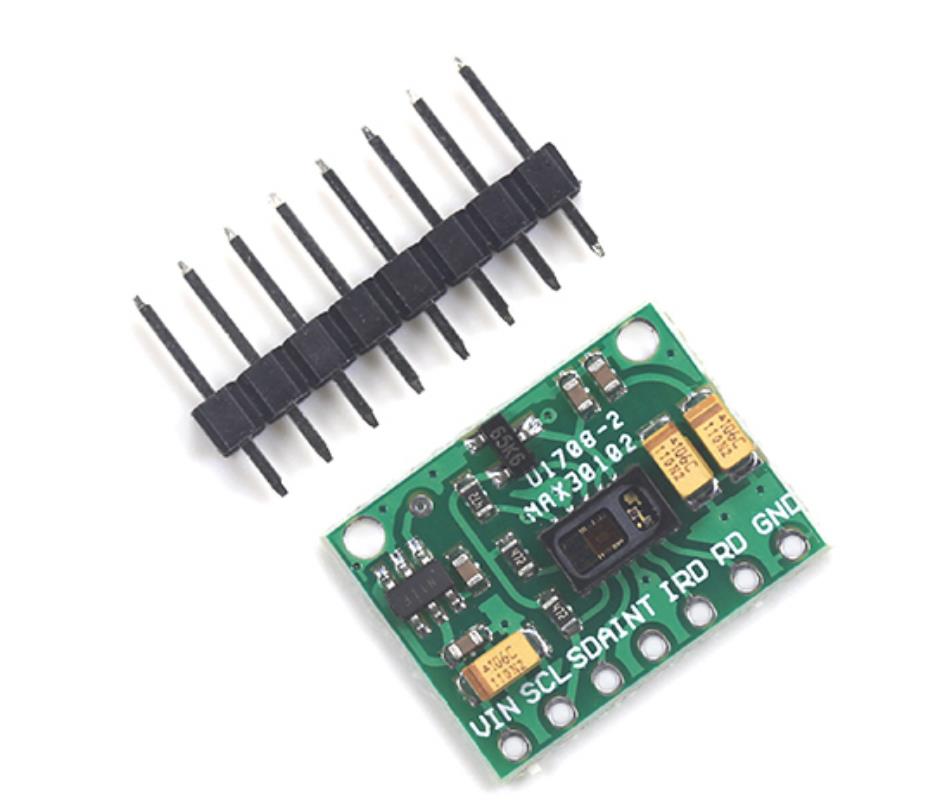

MAX30102心率血氧传感器模块X1

高电平触发单路 5V继电器模块X1

Proto Shield 原型扩展板（带mini面包板）X1

传感器模块实验所需软件平台
代码编程 Arduino IDE （版本1.8.19）
仿真编程 Linkboy （版本V4.6.3）
图形编程 Mind+ （版本 V1.7.0 RC2.0）
以及编玩边学（线上平台https://ide.codepku.com/?type=Arduino）

安装相关MAX30102的驱动库
1、打开Arduino IDE——工具——管理库，搜索MAX30102并安装

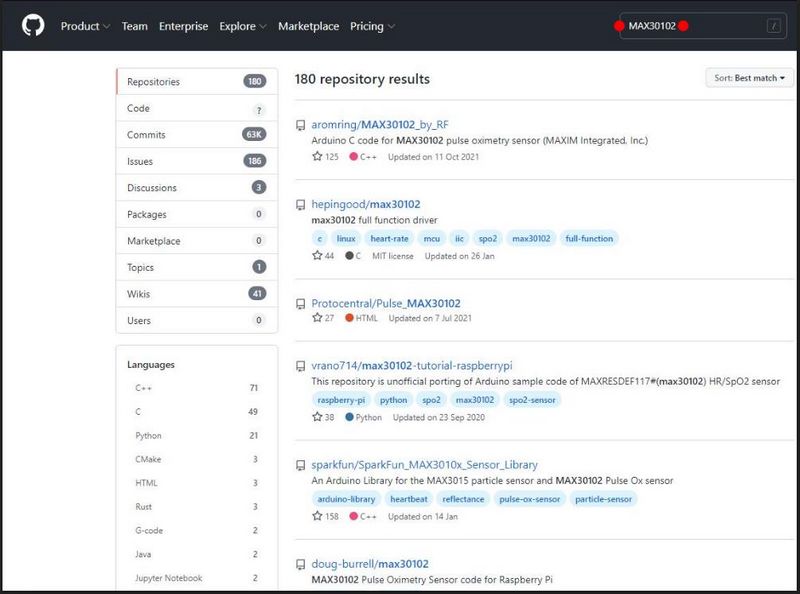

2、打开网页https://github.com/，搜索MAX30102

下载链接：

https://github.com/search?q=MAX30102

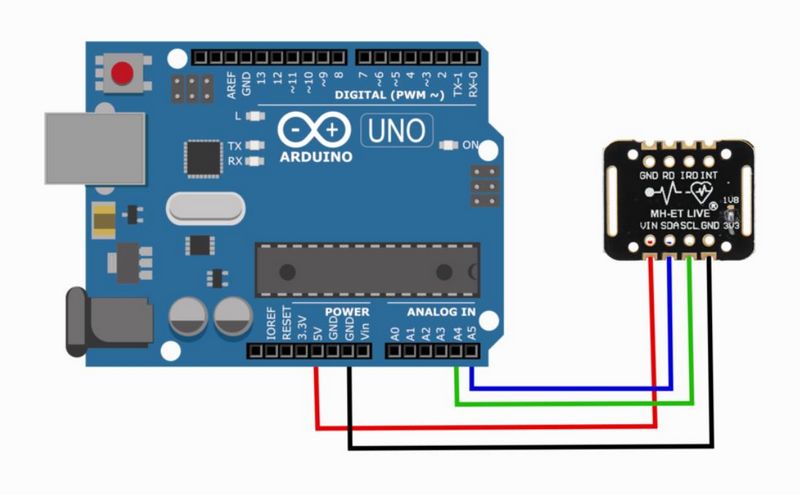

实验接线示意图
硬件连接（MAX30102 到 Arduino）：
-5V = 5V（允许 3.3V）
-接地 = 接地
-SDA = A4（或 SDA）
-SCL = A5（或 SCL）
-INT = 中断脚未连接

MAX30102心率血氧传感器模块使用注意事项：
1、手指直接按压可能会出现压力变化，压力变化会对传感器数值产生影响。
2、佩戴部位为手指，佩戴没有方向区别。
3、本模块并非专业医疗仪器，不能作为辅助配件参与诊断和治疗。

MAX30102心率血氧传感器模块的几个实验
1、程序一：MAX30105 的基本测试读数
（1）Arduino参考开源代码

代码

/*
  【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
  程序一：MAX30105 的基本测试读数
*/

#include <Wire.h>
#include "MAX30105.h"//导入驱动库

MAX30105 particleSensor;

#define debug Serial //如果您使用的是 Uno 或 ESP，请取消注释此行
//#define debug SerialUSB //如果您使用的是 SAMD21，请取消注释此行

void setup() {
  debug.begin(9600);
  debug.println("MAX30105 基本读数示例");

  // 初始化传感器
  if (particleSensor.begin() == false)
  {
    debug.println("没有找到MAX30105,请检查接线/电源。");
    while (1);
  }

  particleSensor.setup(); //配置传感器。使用 6.4mA 进行 LED 驱动
}

void loop() {
  debug.print(" R[");
  debug.print(particleSensor.getRed());
  debug.print("] IR[");
  debug.print(particleSensor.getIR());
  debug.print("] G[");
  debug.print(particleSensor.getGreen());
  debug.print("]");
  debug.println();
  delay(1000);
}

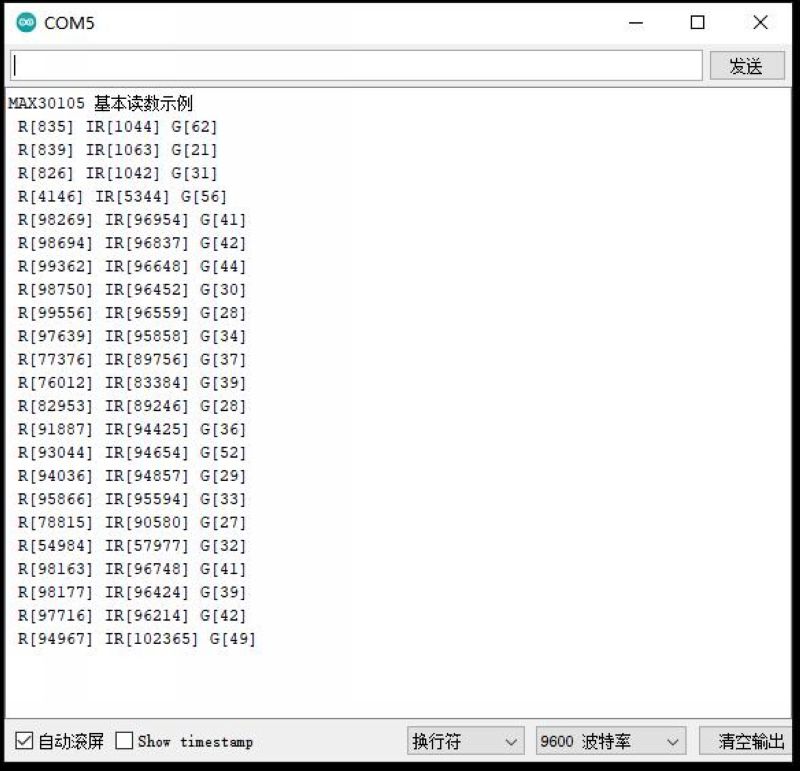

实验串口返回情况
