1.1项目介绍
本项目是一个以行空板M10 为控制核心，结合实例分割 AI 技术的创意互动装置，覆盖“实例分割模型训练”、“摄像头捕获→实例分割模型精准识别并抠取小鱼实例对象→创意鱼缸界面随机显示抠取结果”的完整链路。它特别适合家庭亲子互动或学校创客课堂 —— 家长可以和孩子一起用摄像头捕捉你设计的创意小鱼，通过 AI 技术让小鱼“游”到屏幕鱼缸中，孩子还能自由绘制小鱼内部的鳞片、花纹，既增添了趣味，又能在动手过程中直观理解 AI 实例分割的原理。
2. 项目实现原理

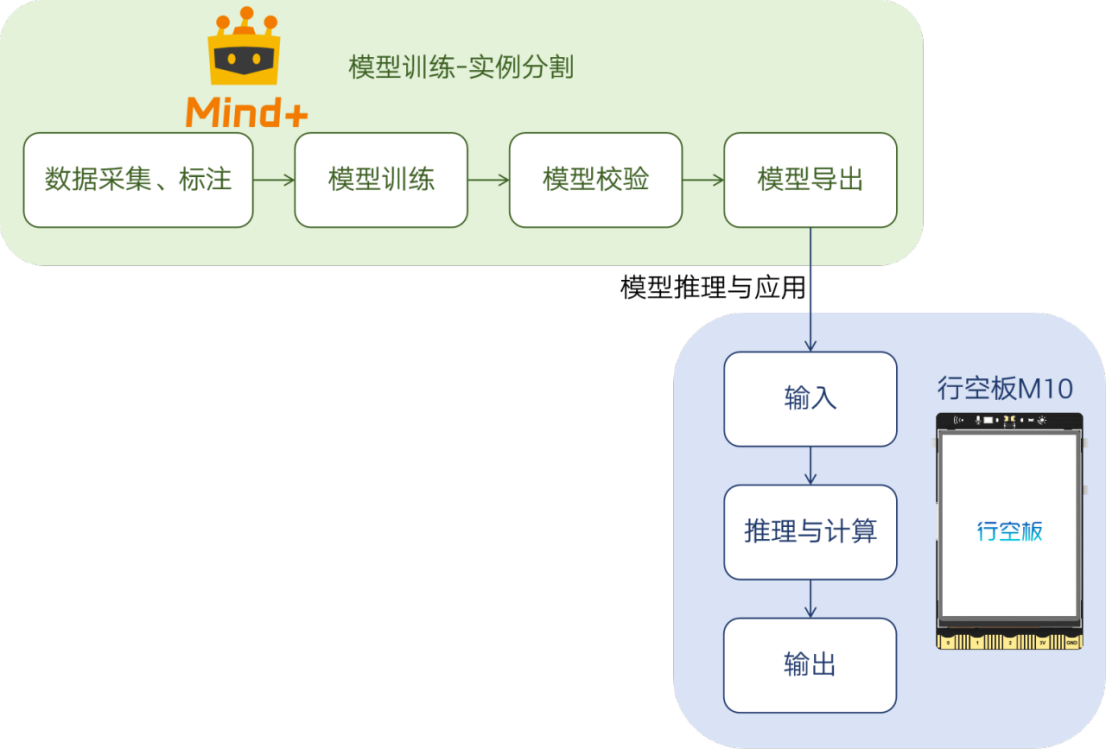

项目原理如下：通过Mind+ V2.0的模型训练工具数据采集、标注、模型训练过程训练流程，训练一个实例分割模型，这个模型的本领就是“认出”摄像头里的海底生物——鱼类。
接着使用行空板M10接上摄像头，再加载这个提前训练好的实例分割模型。运行过程中，摄像头会一直拍摄画面，当按钮被按下后，模型就会开始推理和计算：从摄像头画面里找出目标海底生物，把它单独提取出来，再随机放在行空板M10鱼缸背景的某个位置，看起来就像是你绘制的小鱼自己游进了鱼缸一样。
3.软硬件环境准备

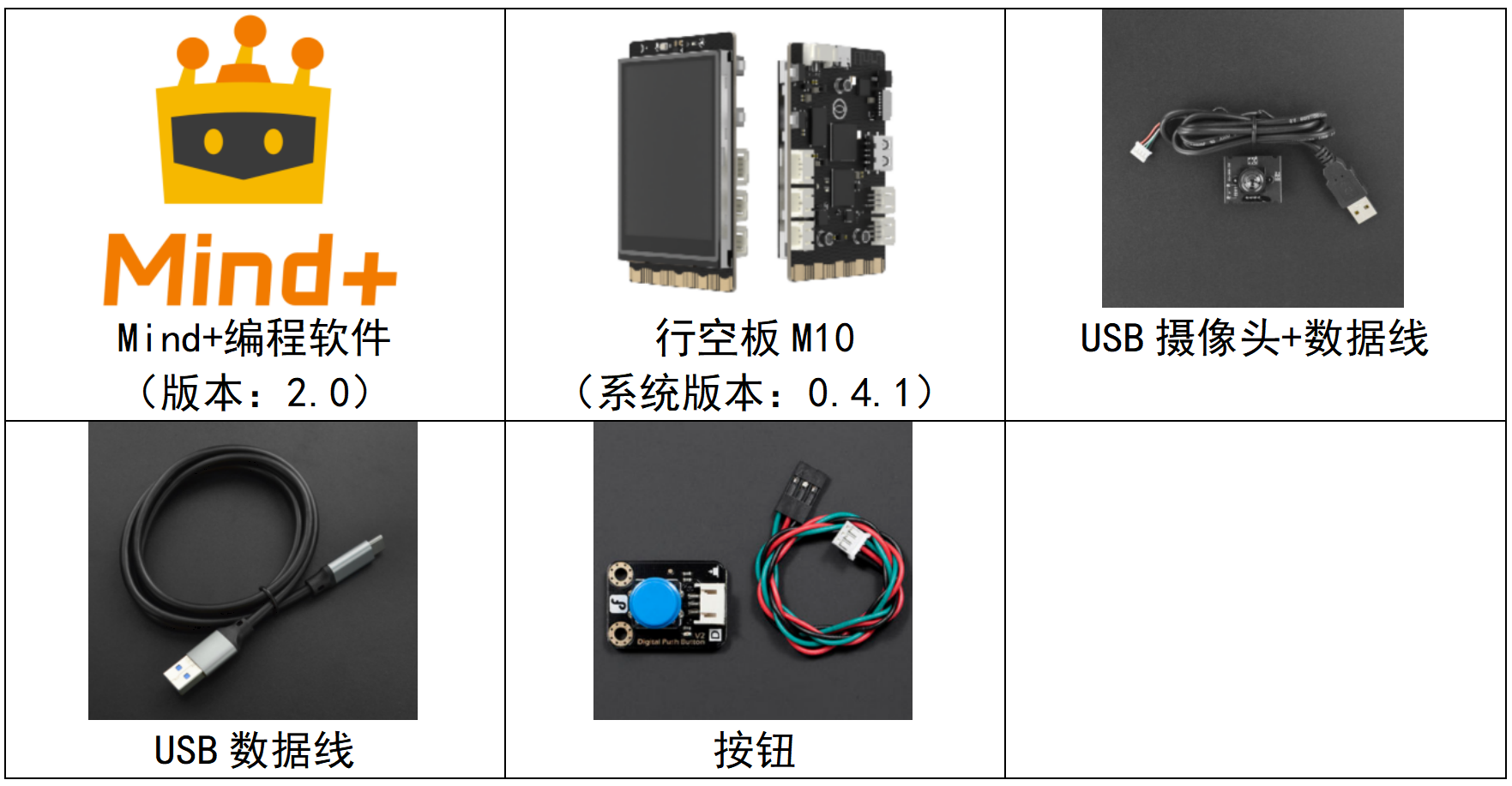

3.1软硬件器材清单
注意：行空板系统版本在 v0.4.1 及以上均适用于本项目制作，行空板的 Python 环境版本为 3.12，Mind+ 编程软件版本为 v2.0。
3.2硬件连接准备
本项目需在行空板上实现图像 “输入 - 推理与计算 - 输出” 流程：通过 USB 摄像头拍摄图像，在行空板部署实例分割模型完成推理与结果输出。

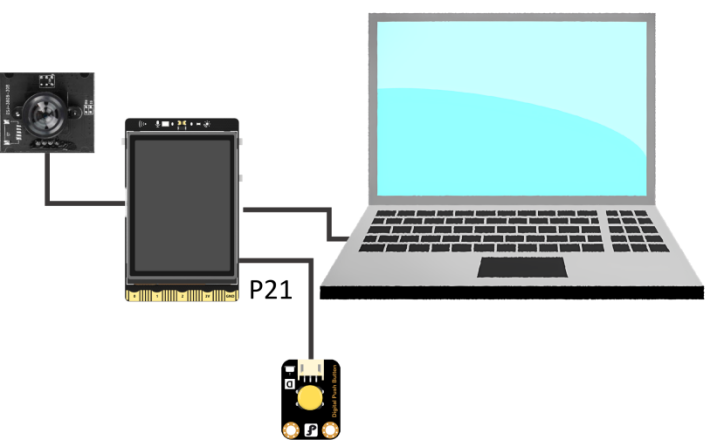

请参照下方连接图，完成电脑、行空板、按钮与 USB 摄像头的连接：
3.3软件平台准备
官网下载安装Mind+ V2.0及以上安装包，安装完成后，双击打开。
3.4环境和扩展准备
本项目要求行空板的Python环境的版本为3.12.7，请根据下面的步骤将其切换到指定版本。

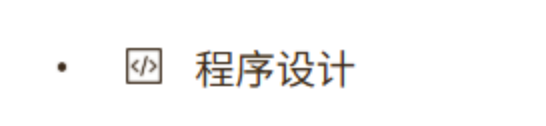

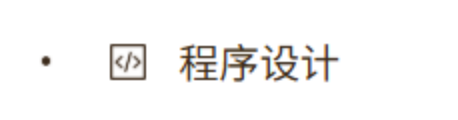

打开编程软件Mind+ V2.0，选择“程序设计”中的“Python模式”。

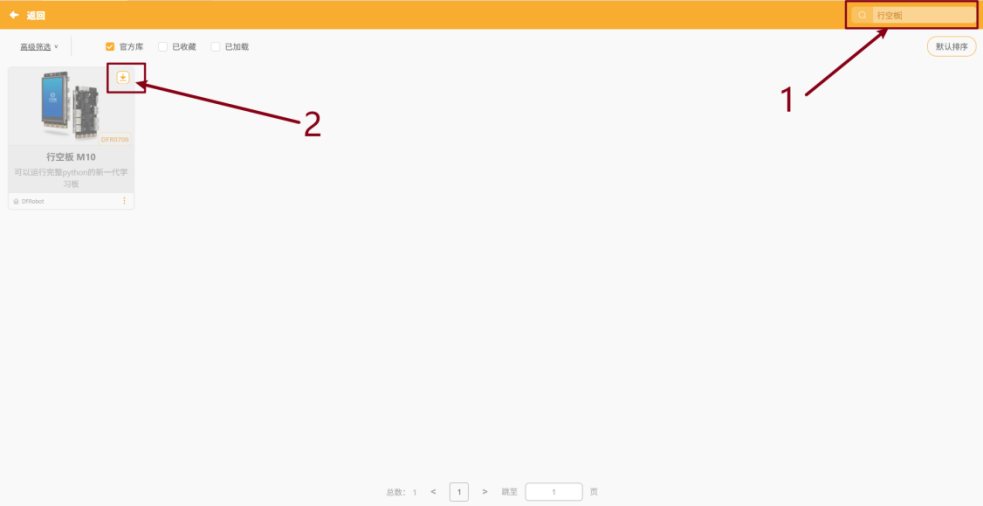

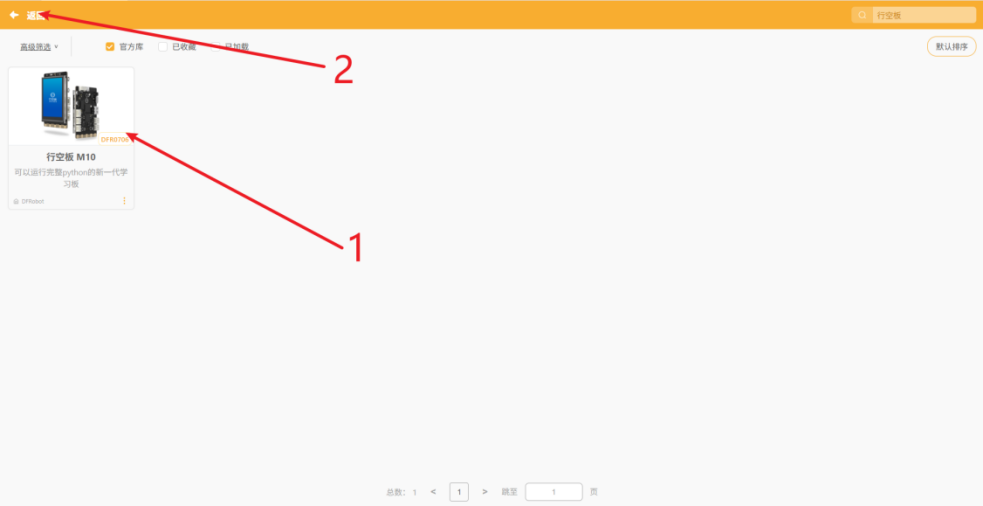

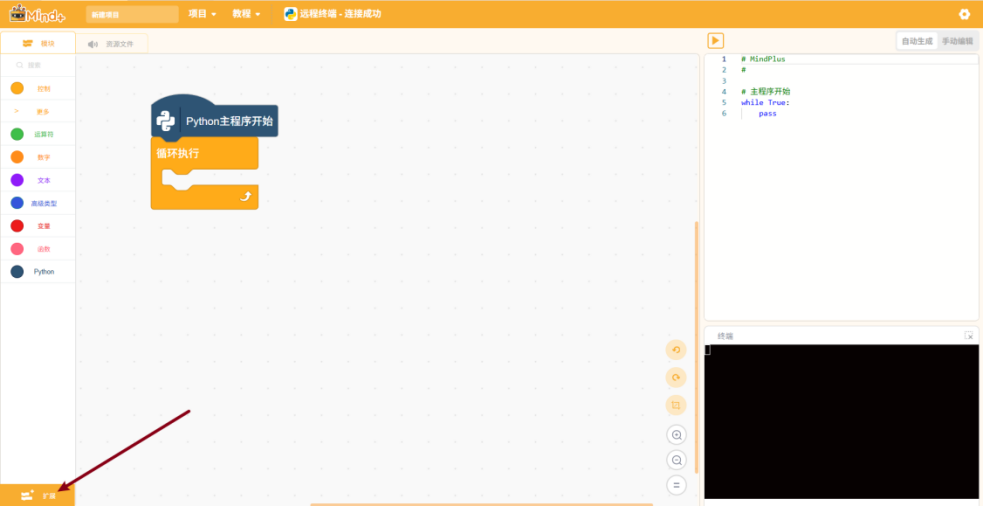

进入 “扩展” 页面并搜索 “行空板”，点击扩展包上的 “下载” 按钮。
下载完成后点击该扩展包完成加载，再点击 “返回” 按钮返回编程界面。

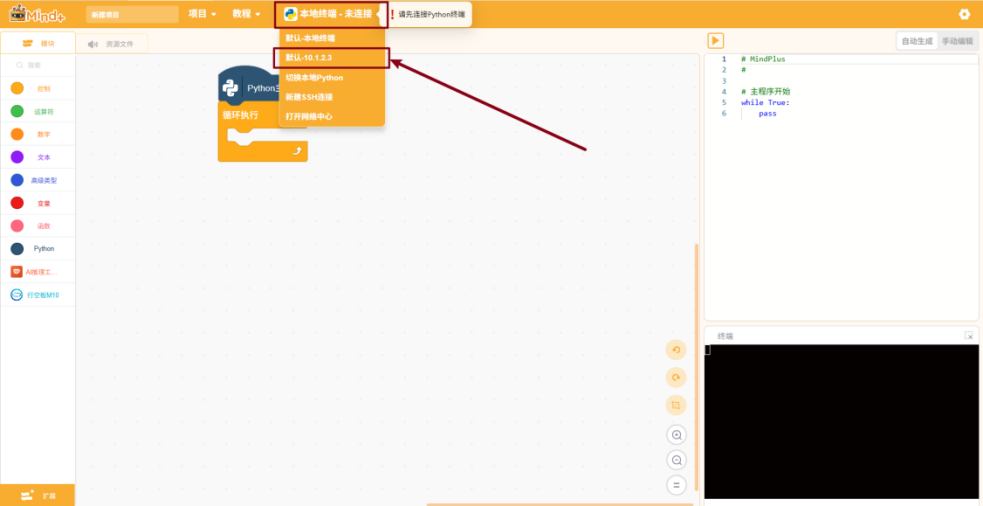

在终端连接选项中选择“默认-10.1.2.3”以连接行空板M10。

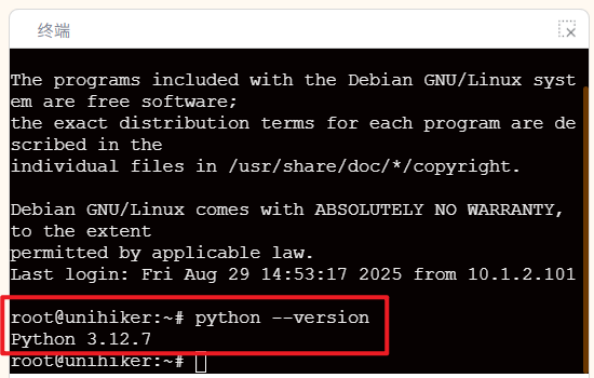

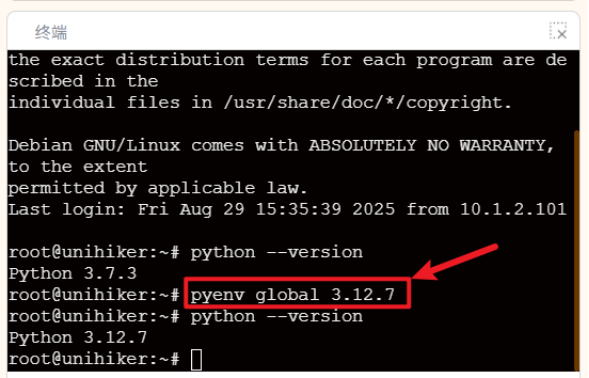

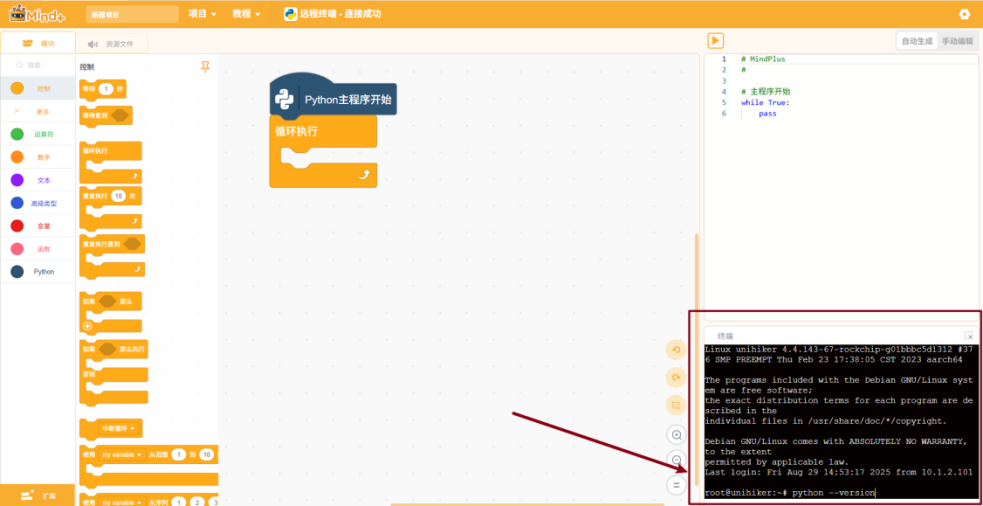

在终端中输入“python --version”后按下“回车”键以检查行空板M10的Python环境版本：
如上图行空板的Python环境已为指定版本3.12.7。
若版本不符合，请在终端中输入“pyenv global 3.12.7”以将其切换为该版本。
环境切换完毕后，需要加载模型推理的用户库。请按照下面的步骤操作。
加载模型推理的用户库需要在行空板中下载依赖库，所以在加载该用户库之前，我们需要先给行空板联网。

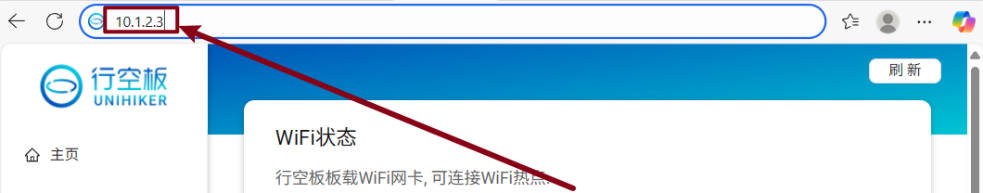

行空板连接好后，在浏览器地址栏中输入“10.1.2.3”。

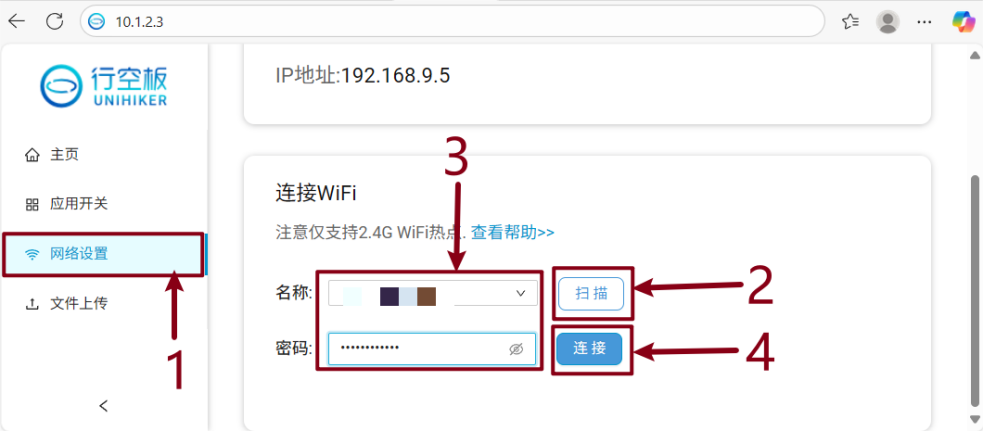

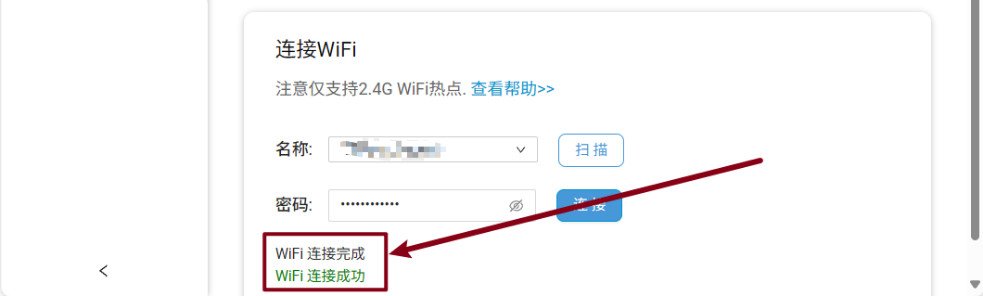

选择“网络设置”→点击“扫描”→选择无线网络名称并输入密码→点击“连接”。
显示“wifi连接成功”，说明你的行空板已经成功连接网络。
行空板的环境和网络都设置成功了，接下来需要加载模型推理用户库。

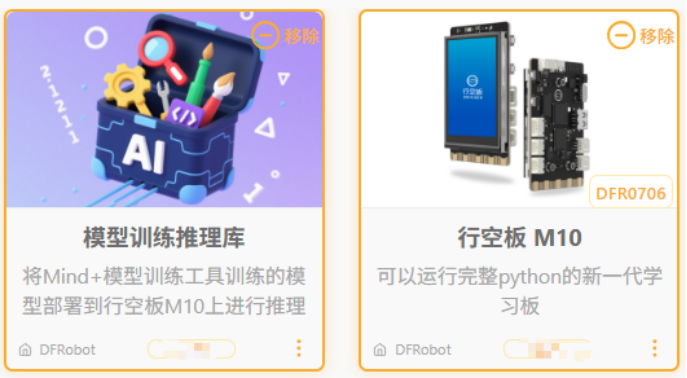

按照相同的方法，在扩展中搜索“模型训练”，点击下载并添加该用户库。（注意：模型训练库的版本需要为0.1.1以上）
等待依赖库下载完毕，即可开始程序的编写（可在终端中查看进度）。
4. 项目制作
我们使用Mind+ V2.0中的模型训练来完成实例分割模型的训练。

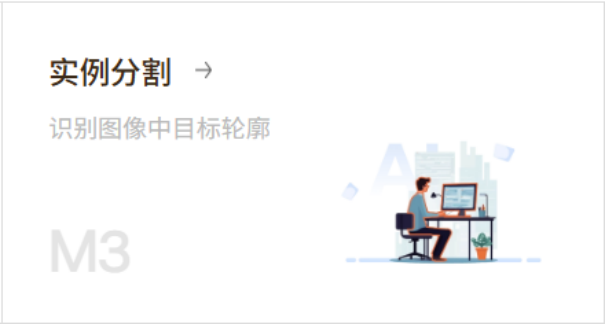

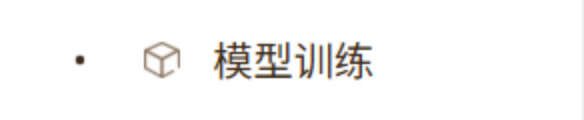

首先，打开Mind+ V2.0软件，选择“模型训练”并打开“实例分割”（注意：只有Mind+2.0及以上版本才有模型训练功能）。

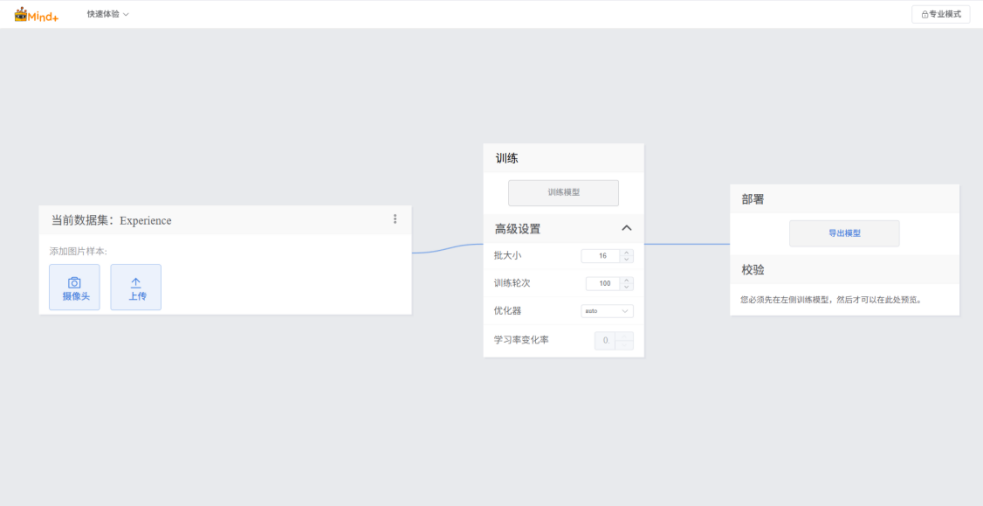

打开初始界面如下：
页面分为三部分，从左至右依次为：数据采集、模型训练、模型校验与导出（后面会详细说明各部分的使用方法）。
4.1数据采集与标注
模型训练的第一步是准备小鱼的数据集。
请根据下面的步骤使用摄像头采集和标注数据：

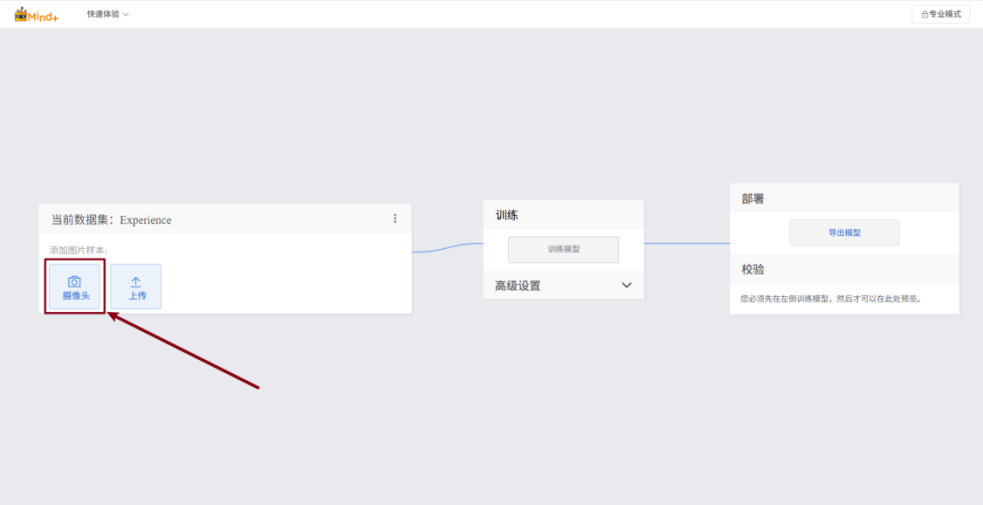

点击 “摄像头” 按钮进行数据采集，该按钮可直接打开电脑自带摄像头，使用该摄像头采集数据。

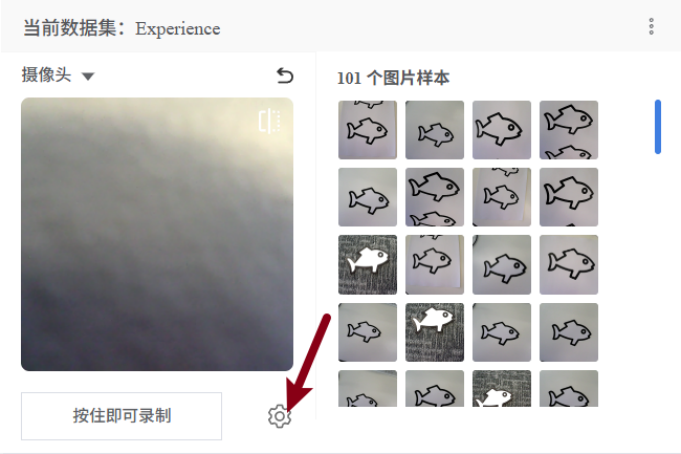

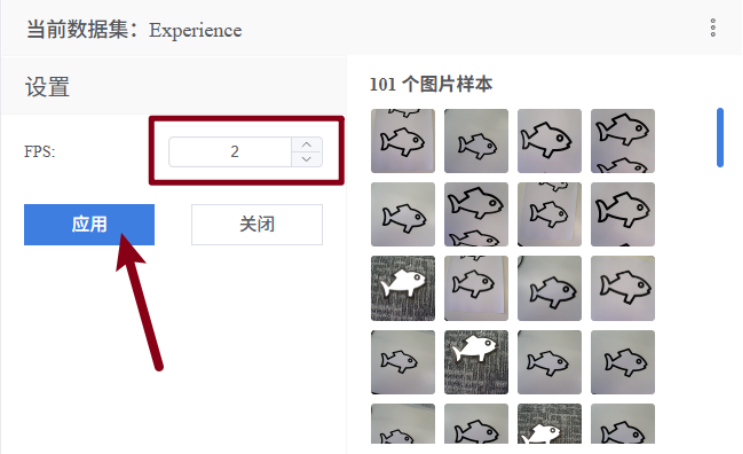

长按“按住即可录制”按钮开始数据采集，变换角度对实例对象进行多方位的图像录制。默认每秒采集一张照片，可根据需求在设置中调整。

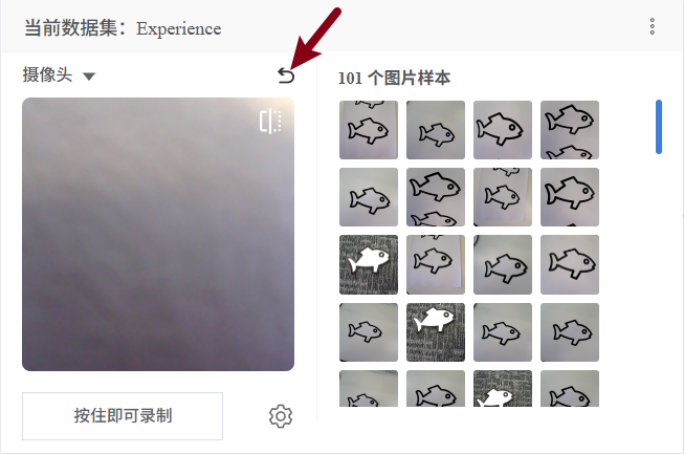

采集结束后，返回。

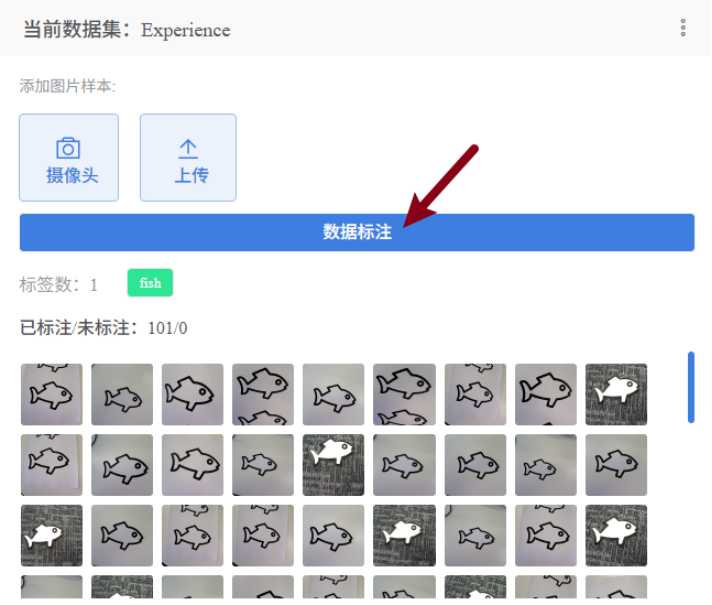

接下来，对数据进行标注。

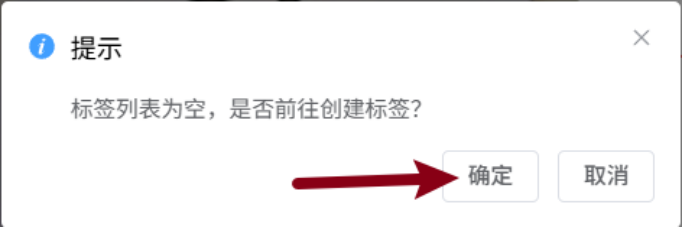

弹窗显示“标签列表为空，是否前往创建标签？”，点击“确定”创建标签。

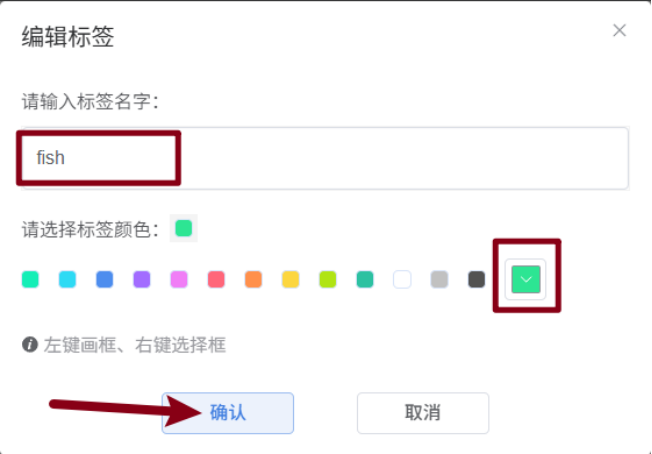

输入标签名称→选择标签颜色→确认→标签创建成功。

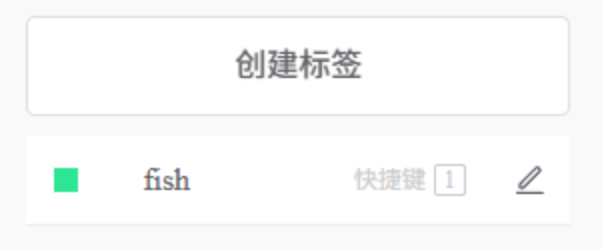

创建好的标签如下：

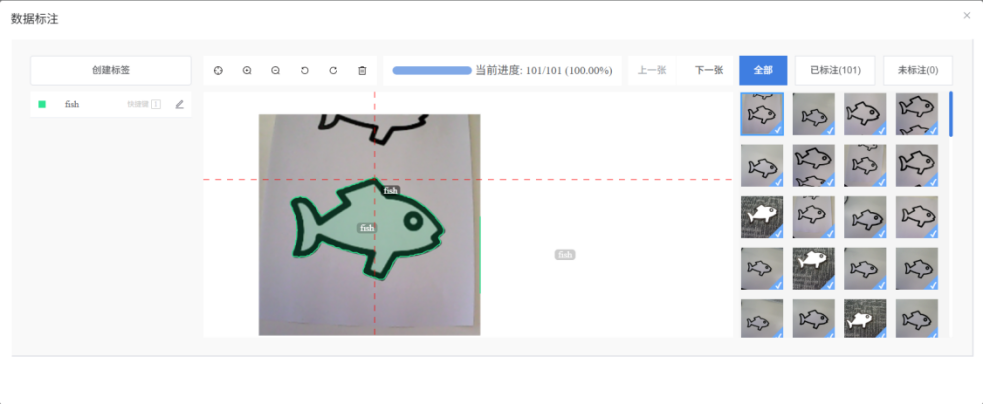

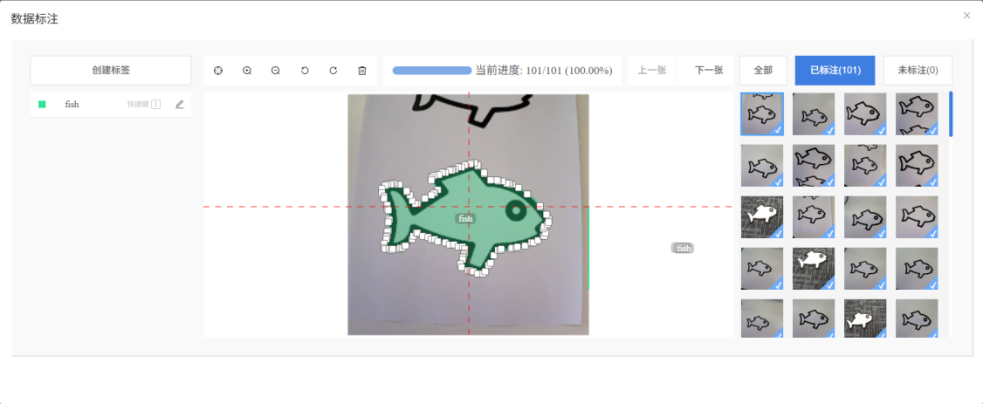

创建好所有标签后，我们要对图片中的实例对象进行标注，方法如下：
选择标签（或者使用其对应快捷键）→用鼠标画出实例轮廓（单击左键依次绘制，绘制闭合区域）
若对标注框的大小和位置不满意，可在标注框区域内点击鼠标右键，对标注框进行调整或删除（选中后按下键盘上的 “Delete” 键）。

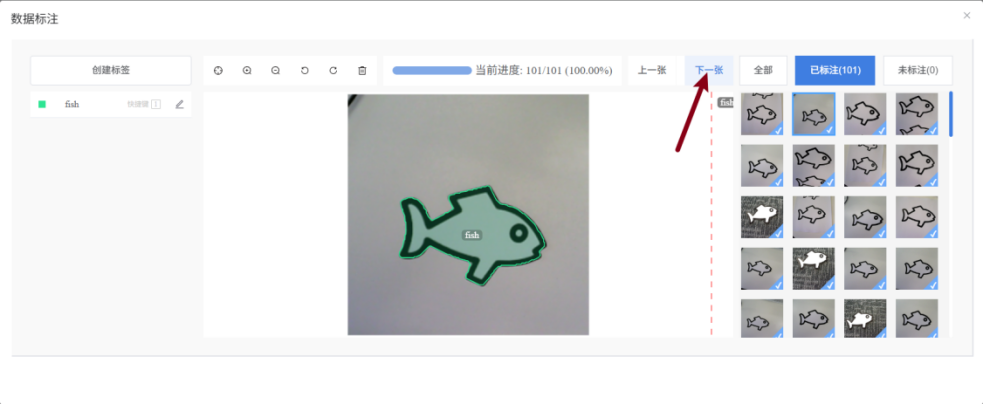

标注当前图片中的所有实例对象后，点击“下一张”（或使用空格键）继续标注下一张图片。

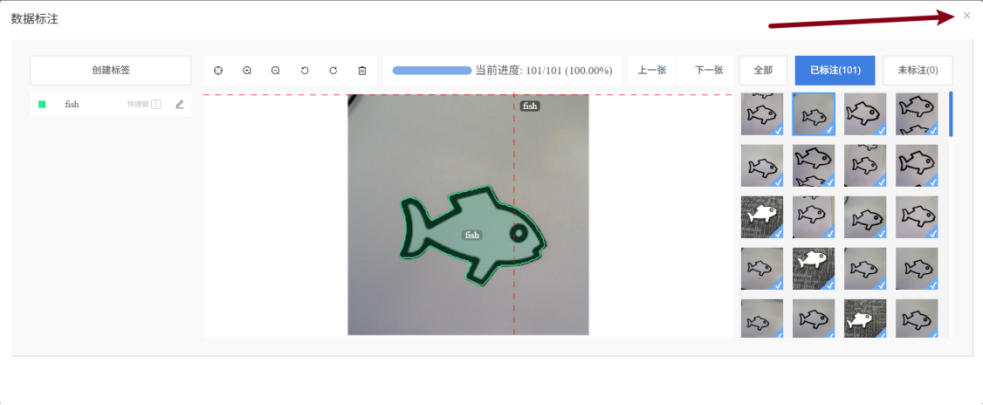

所有图片标注完成后点击“×”返回主界面。

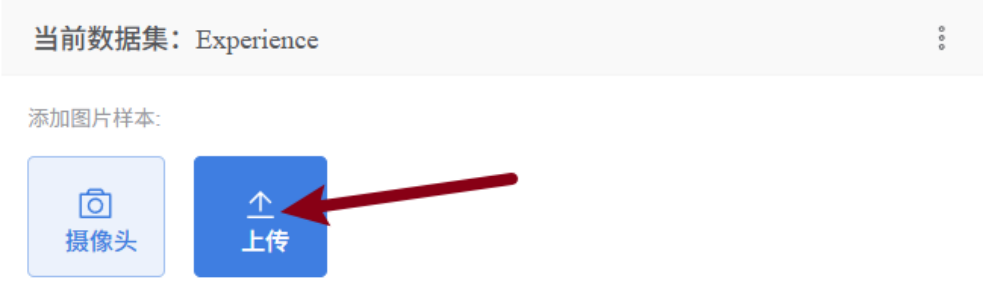

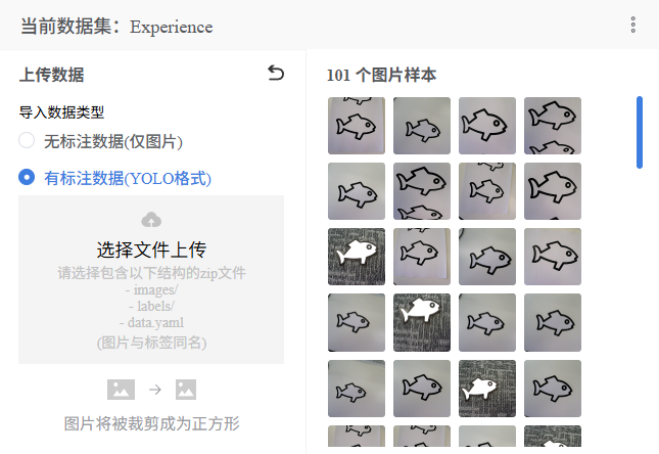

本项目附录中也提供了已标注的数据集（YOLO 格式），可按照下列步骤完成数据集上传：
上传→有标注数据（YOLO格式）→选择文件上传→选择ZIP文件→确定→上传成功
数据集准备过程完成，接下来进入模型训练。
4.2模型训练

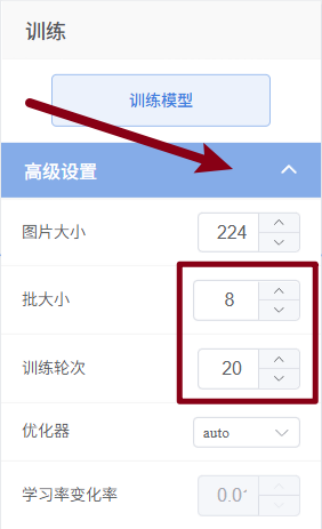

在训练模型前，我们可以根据数据集特点修改训练参数。展开“高级设置”以调整参数，本项目的参数如下：

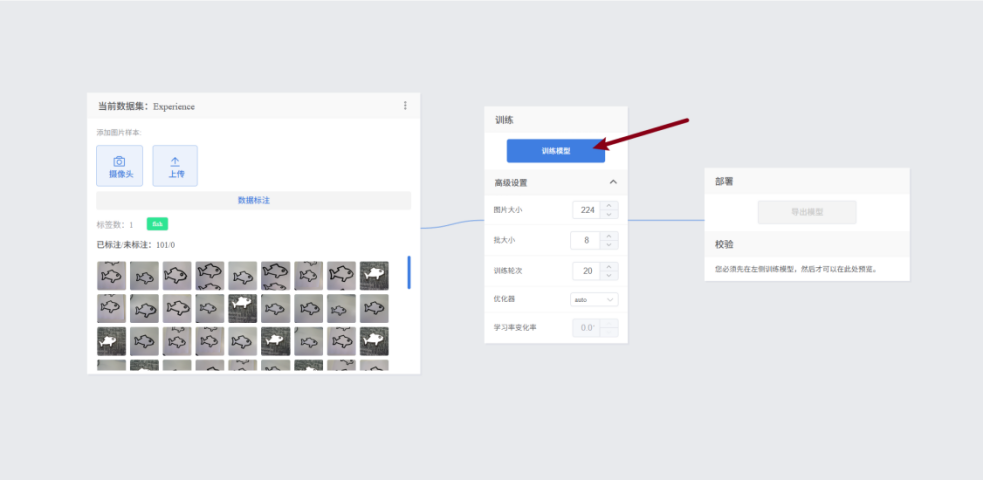

参数设置完成后，点击 “训练模型” 按钮，即可开始模型训练（训练过程中请保持页面开启，避免训练中断）。

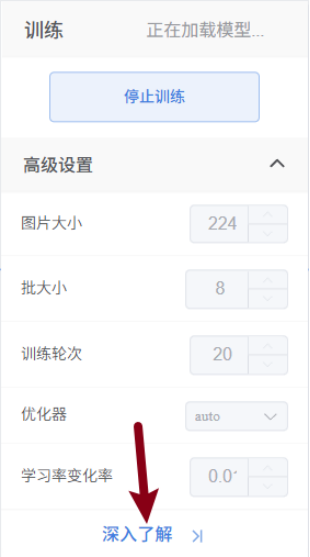

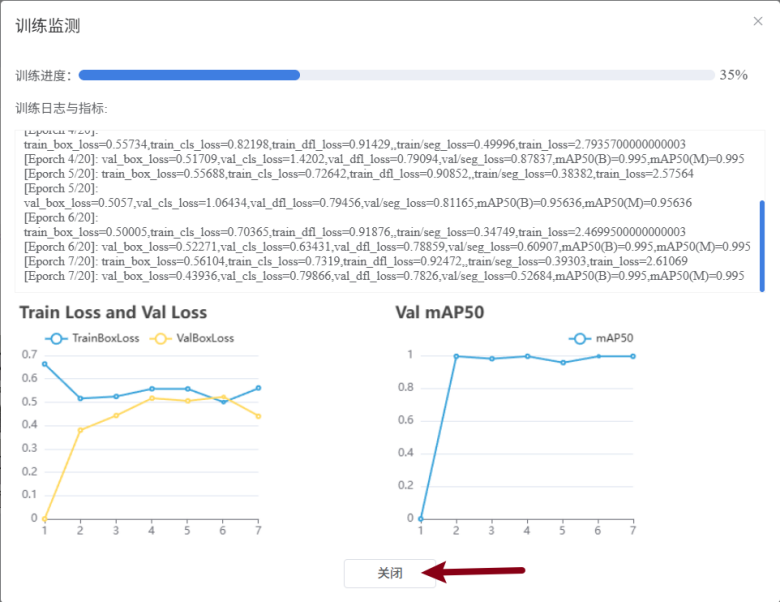

在训练过程中，点击“深入了解”，可对模型训练过程进行监测。

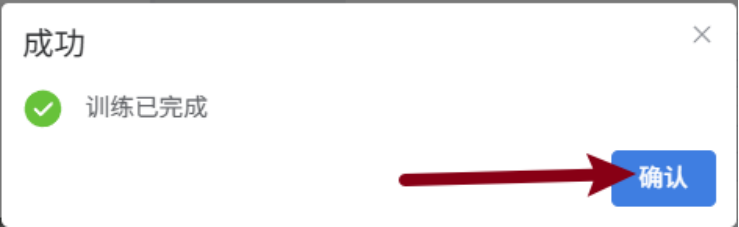

等待训练完成，点击“确定”。
4.3模型校验与导出

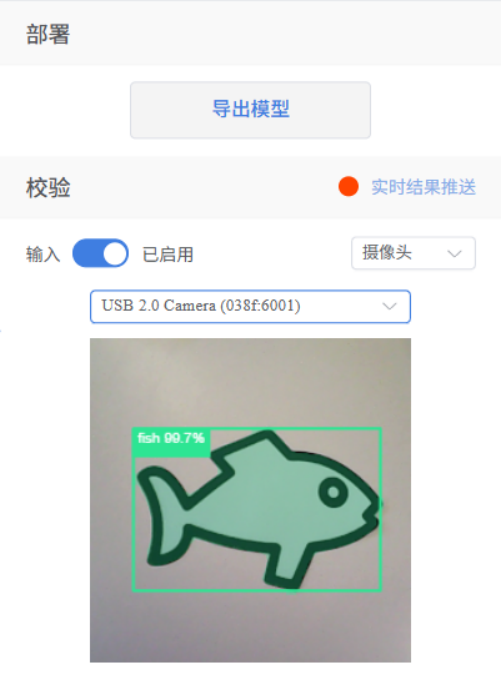

模型训练结束后，可以通过模型校验来验证模型效果。摄像头输入能简单直接的观察到模型的应用效果，请按照下面的步骤进行校验。
开启“输入”开关→选择摄像头→将摄像头对准实例对象→观察输出
校验结果符合预期后，即可导出模型文件。

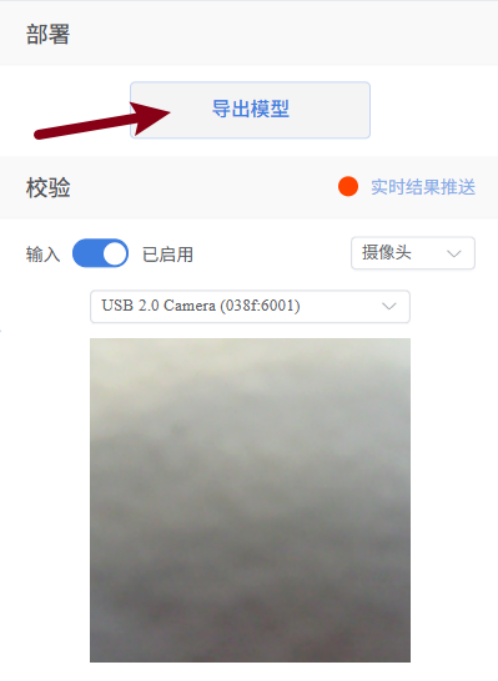

点击“导出模型”将模型导出为ONNX格式的文件和yaml格式的配置文件（上述两个文件在部署中会使用到）。

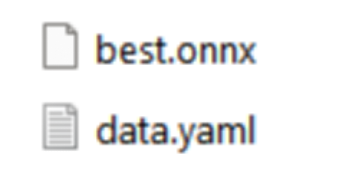

选择位置保存模型文件（包括onnx格式的模型文件和yaml的配置文件）。

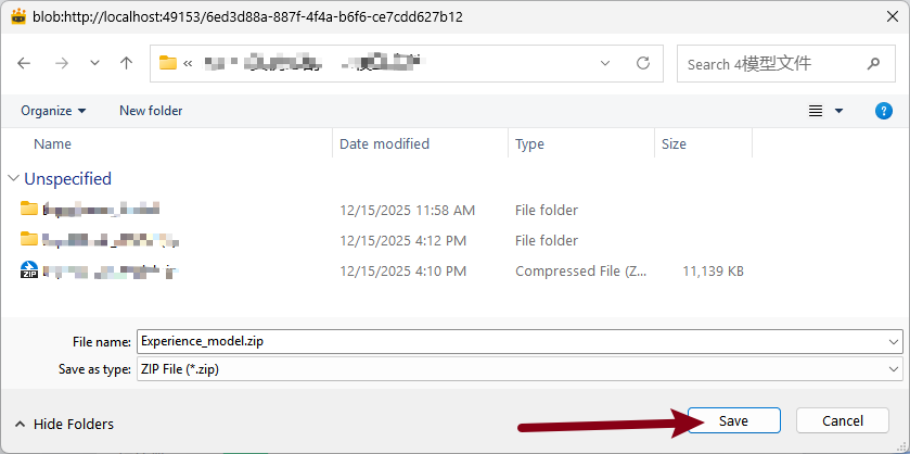

建议将该模型训练项目保存为项目文件，方便后期对模型进行优化和调整。步骤如下：

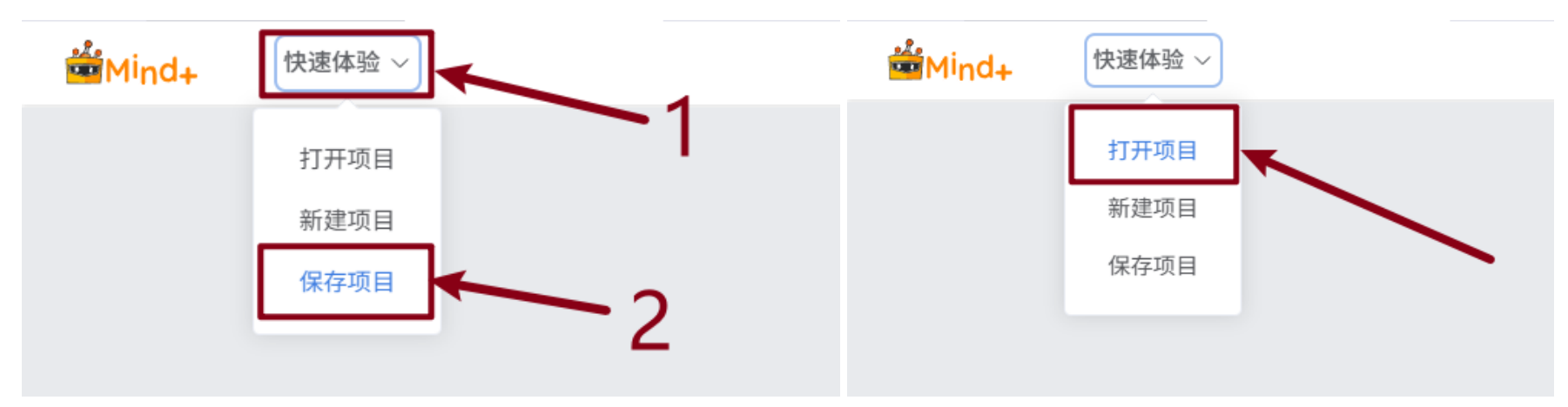

展开“快速体验”，选择保存项目。选择要保存的位置，点击“确认”完成保存操作。并通过“快速体验”中的“打开项目”打开保存的项目文件。
模型训练和导出到这一步就结束了，之后就是模型的部署了。
4.4模型推理与应用

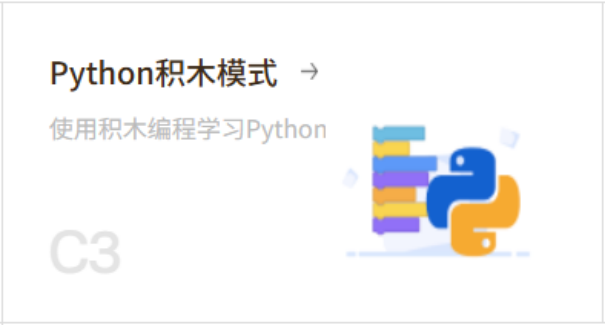

请按照下列步骤，将模型训练导出的模型文件上传到行空板 M10，并编写程序实现功能。打开Mind+ V2.0编程软件并进入Python积木模式。
首先，请按照下面的步骤上传模型文件。

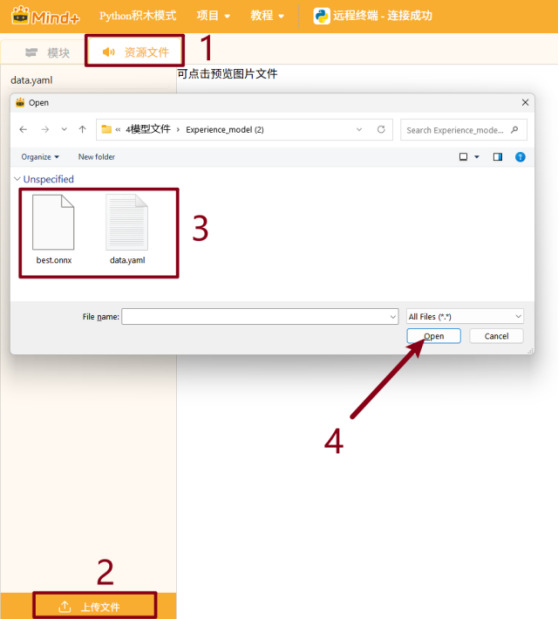

点击“资源文件”→选择“上传文件”→选择模型(.onnx)及其配置文件(.yaml)→点击“打开”。

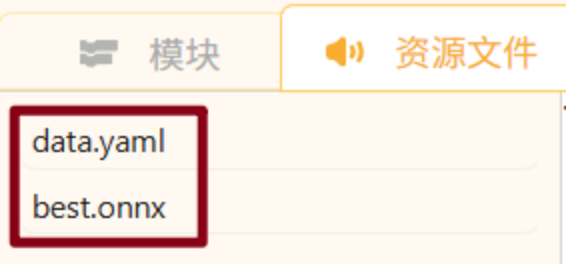

模型文件上传成功。

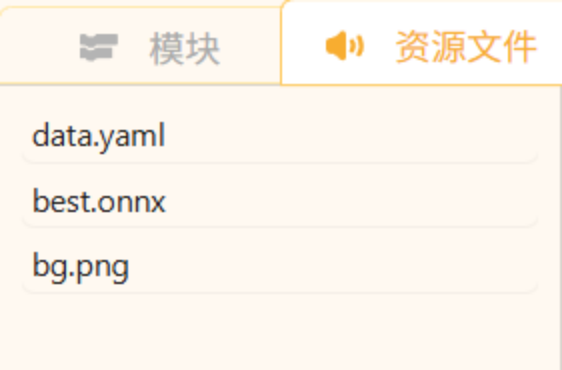

按照上述步骤上传程序背景图片，上传后资源文件如下：

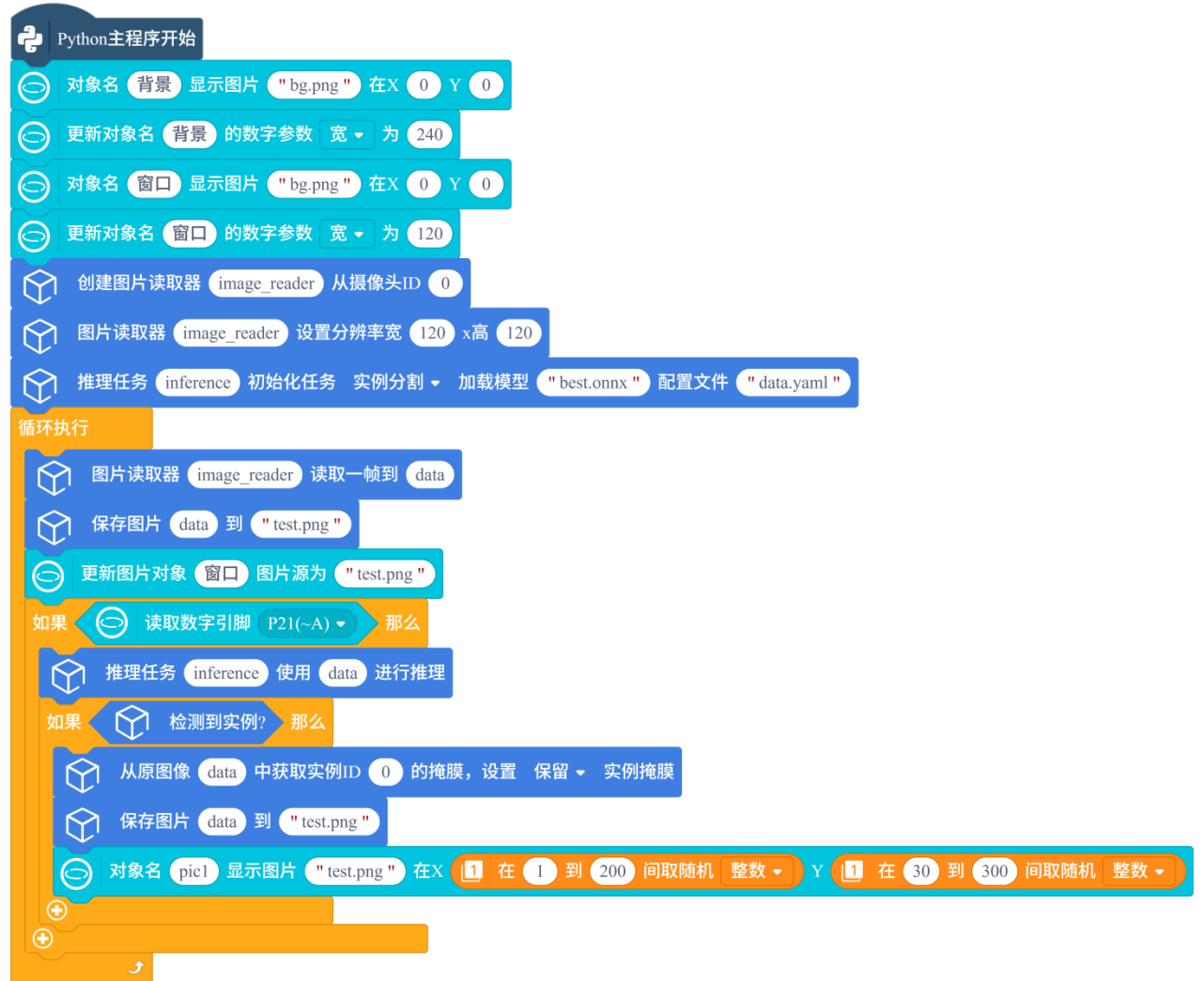

编写程序如下：

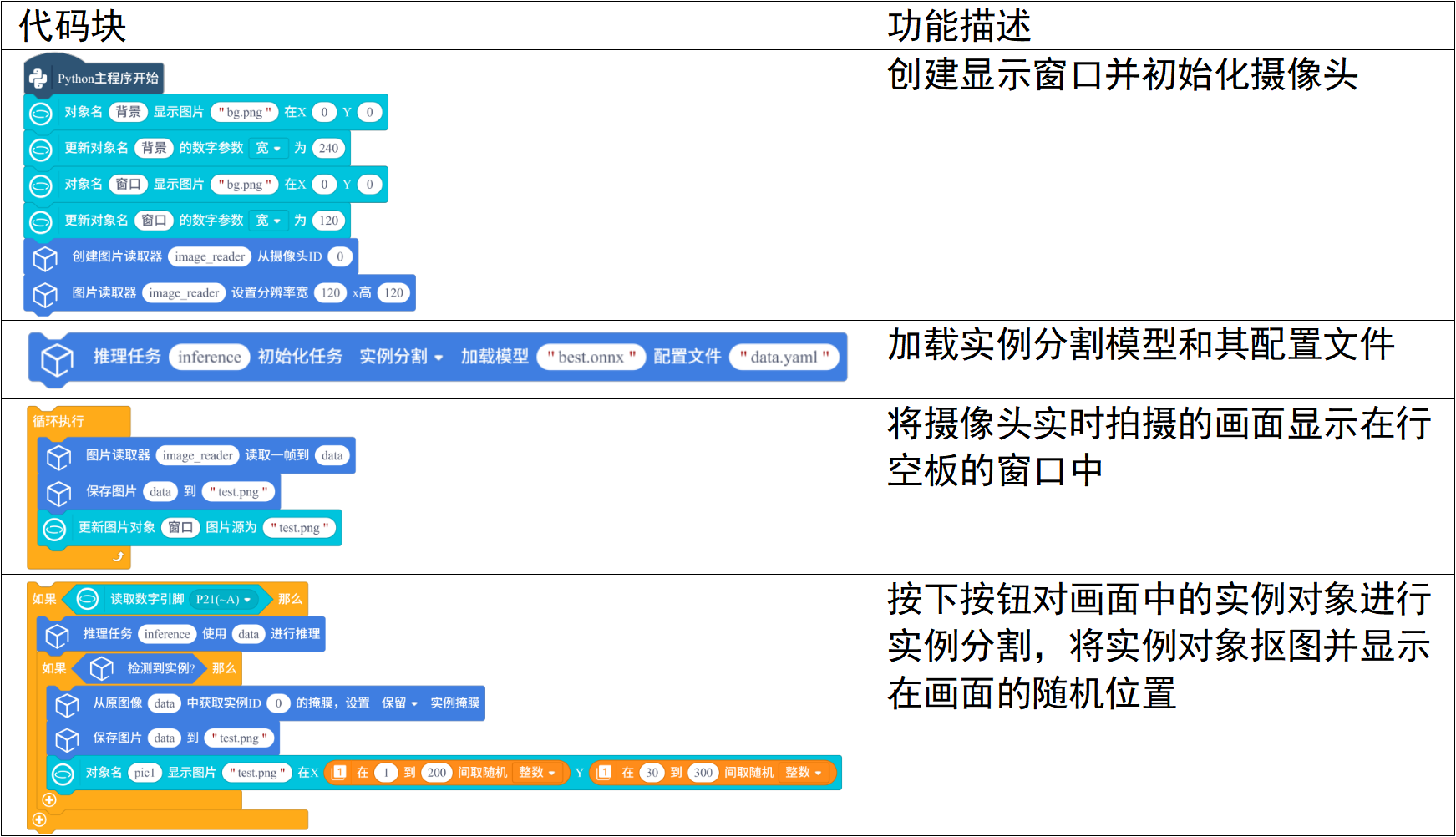

核心代码块的解析如下：

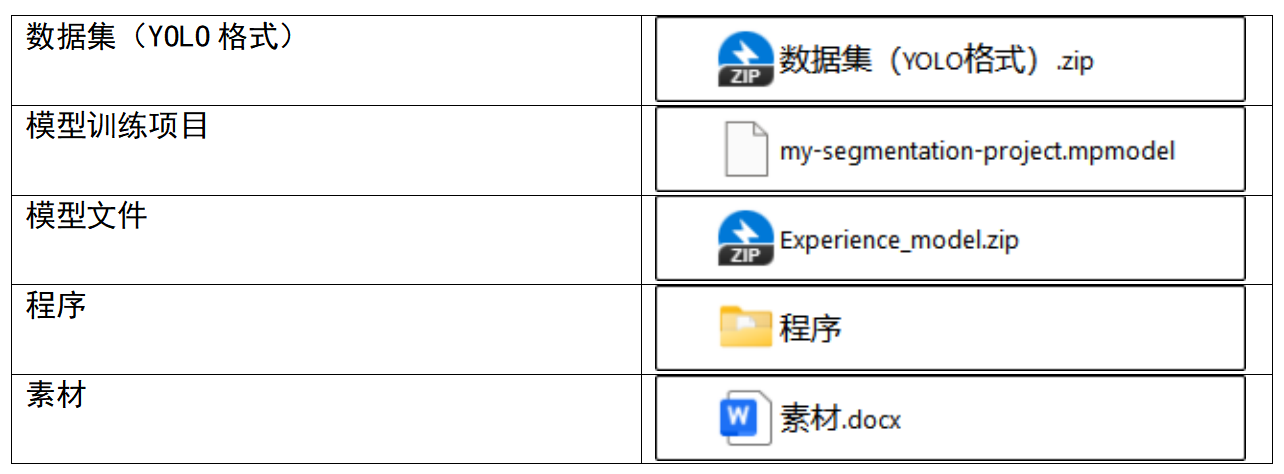

5. 项目相关资料附录
文件链接: https://pan.baidu.com/s/11nS13EKaV5b696cD_leW4A?pwd=fuf6
