基于二哈识图2的危险施工场所的安全预防(3D打印模型) 简单

一、创作背景

       近年来，特殊建筑施工场所（如化工配套基建区、高空幕墙安装区域）的安全事故统计数据显示：约 60% 的现场险情源于 “人员违规操作未被及时制止”—— 比如在易燃易爆物料临时堆放区违规吸烟、高空作业人员未规范系挂安全带、临边作业时未佩戴安全帽等，而传统人工巡检受限于 “巡检频率、视野盲区、人力精力”，往往无法第一时间发现隐患。

同时，我们在 AI 技术实践课程中接触到智能摄像头的 “自主学习与多维度识别能力”（可实现物体、姿态、行为的实时检测），联想到若能将这种技术与现场预警需求结合，就能搭建一套 “低成本、易部署” 的轻量化监测系统。考虑到施工场景的环境特点（如噪音大、光线复杂），我们额外搭配了语音合成模块（确保预警信息清晰传递）、LED 灯条（辅助视觉提示），甚至加入小型风扇（兼顾设备散热与现场人员轻度降温），最终形成这套 “集识别、预警、适配场景” 于一体的安全监测装置，希望能为小型施工区域的安全防护提供更高效的辅助手段。

            图1（违规吸烟）           图2（未规范系挂安全带）    图三（未佩戴安全帽）

二、材料准备

•        二哈识图2X1链接
•        超窄cob灯带X1链接
•        DC静音风扇X2链接
•        大功率MOS管X1链接
•        天问ASR开发板（带音腔喇叭）X1链接

三、本文介绍了二哈识图2与arduino uno 开发板 结合天问ASRpro语音控制板之间通过TX与RX串口通讯实现语音交互；

四、天问Block 单片机开发利器，一站式的开发工具，通过简单易用的图形化模式和代码模式编程，让天问51开发变得简单和高效。天问Block主要包括项目创建和云保存，代码编辑，调试配置，程序下载和调试等功能，结合图形化、代码编程以及丰富的软件资源，减少重复工作，提高开发效率。

• 1、图形化界面编程（入门模式）
• 2、零基础入门，快速上手。程序多型号单片机互通。
• 3、自定义图形库，各类元器件使用更方便
• 4、字符界面编程（专业模式）
• 5、代码自动补全，无需记忆库函数
• 6、简洁方便的库管理，提升开发效率
• 天问Block下载链接：http://www.twen51.com/new/twen51/art_show.php?id=230
• 天问Block上手视频链接：http://www.twen51.com/new/twen51/coursePlayCloud.php?id=24&info_id=217

ASRPRO 基础开发板：长宽为 30x28mm，板载麦克风、指示灯，用户只需要外接喇叭就可以使用，下载程序需要搭配 STC-LINK 下载器。

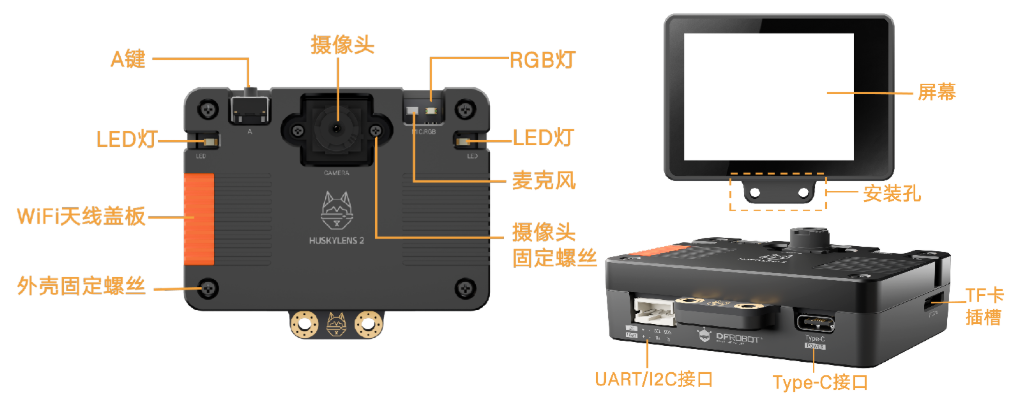

五、二哈识图2（篇幅过长下方附带产品资料链接）

产品资料链接：https://wiki.dfrobot.com.cn/_SKU_SEN0638_Gravity_HUSKYLENS_2_AI_Camera_Vision_Sensor

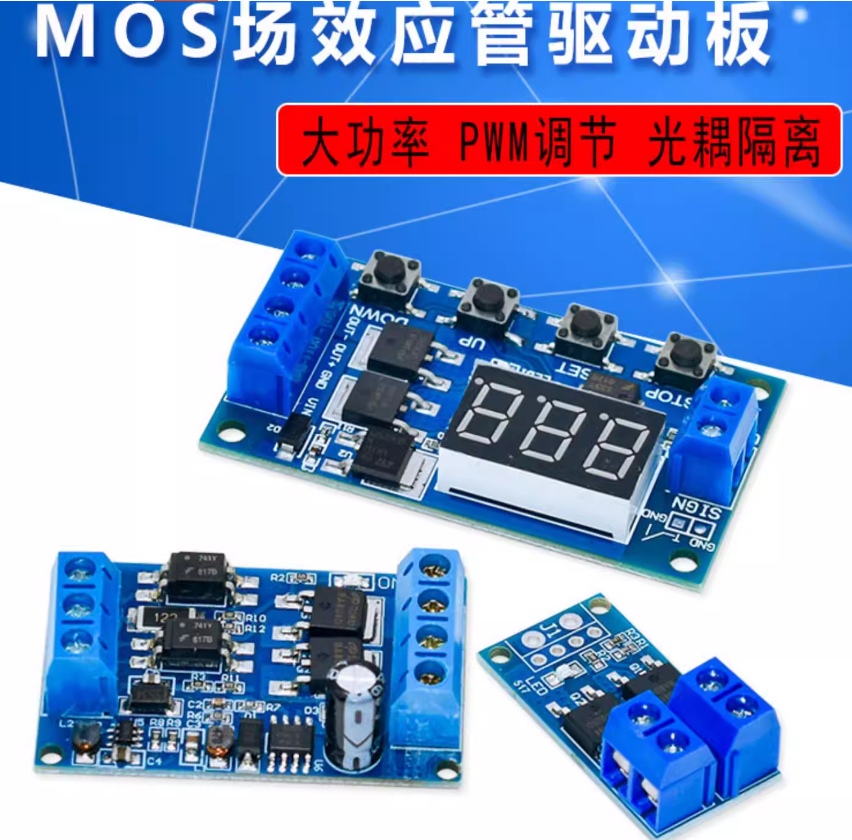

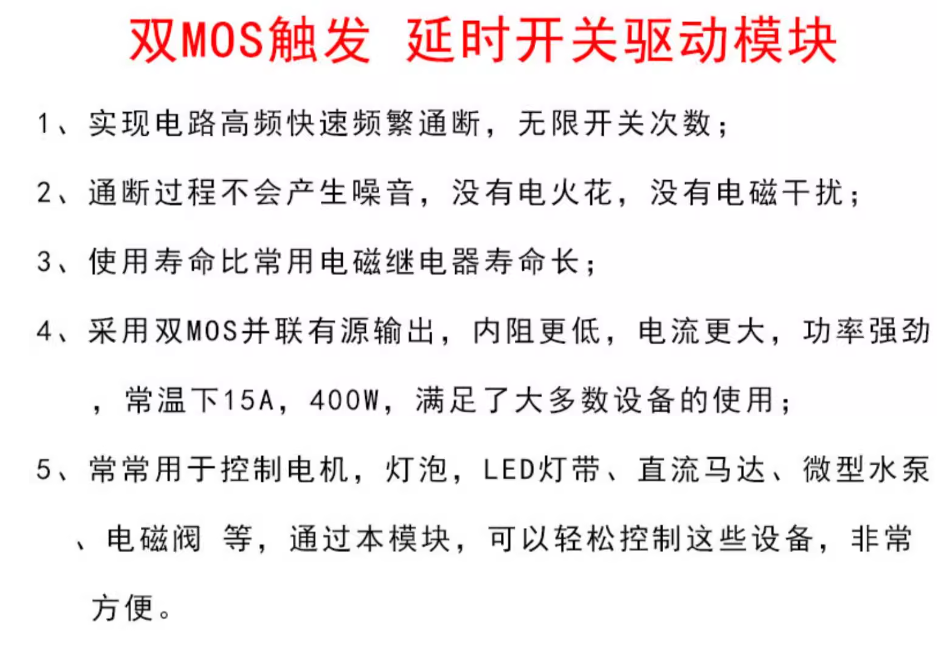

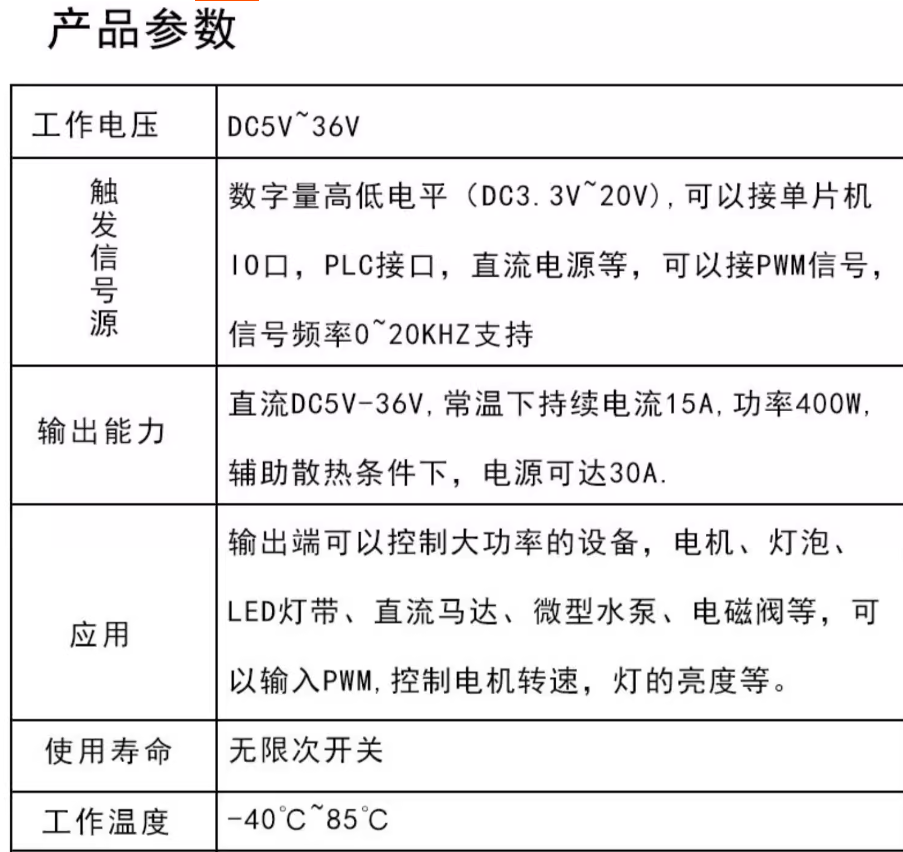

六、大功率MOS管（相当于一个电子开关）

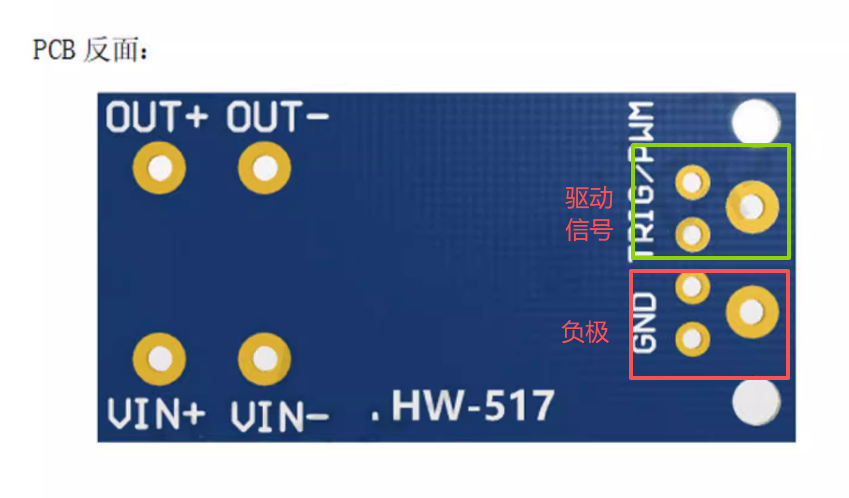

      mos管的使用方法非常简单，注意电源的正负极输入IN+、IN-，电源的正负极输出OUT+、OUT-，下方红框里是控制器的负极，pwm及（数字信号高电平）都能驱动mos管工作！高电平控制开启，低电平控制断开（电子开关），其用来控制cob灯带的闪烁。

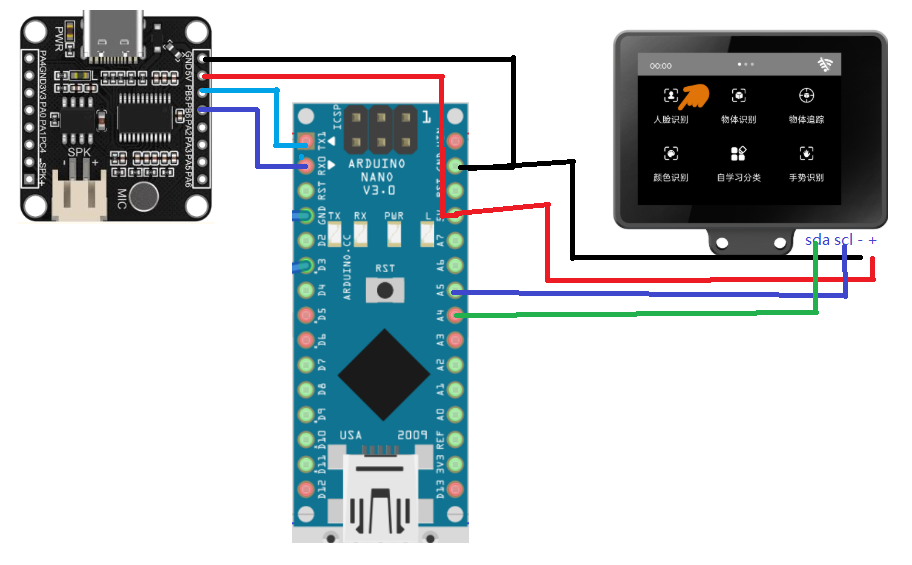

七、线路连接：

注意：不论在什么情况下下载程序，均需要将tx与rx线路扒开，不然会导致程序下载失败。

建议：在进行供电的时候清选择5v 2A以上的稳定电源进行供电，不然可能导致供电不稳定，会导致二哈2频繁重启。

八、由于arduin nano里面的程序和天问ASR里面的程序是独立存在，所以程序需要两个程序，分别给天问ASR板子下载程序及arduino nano下载程序；

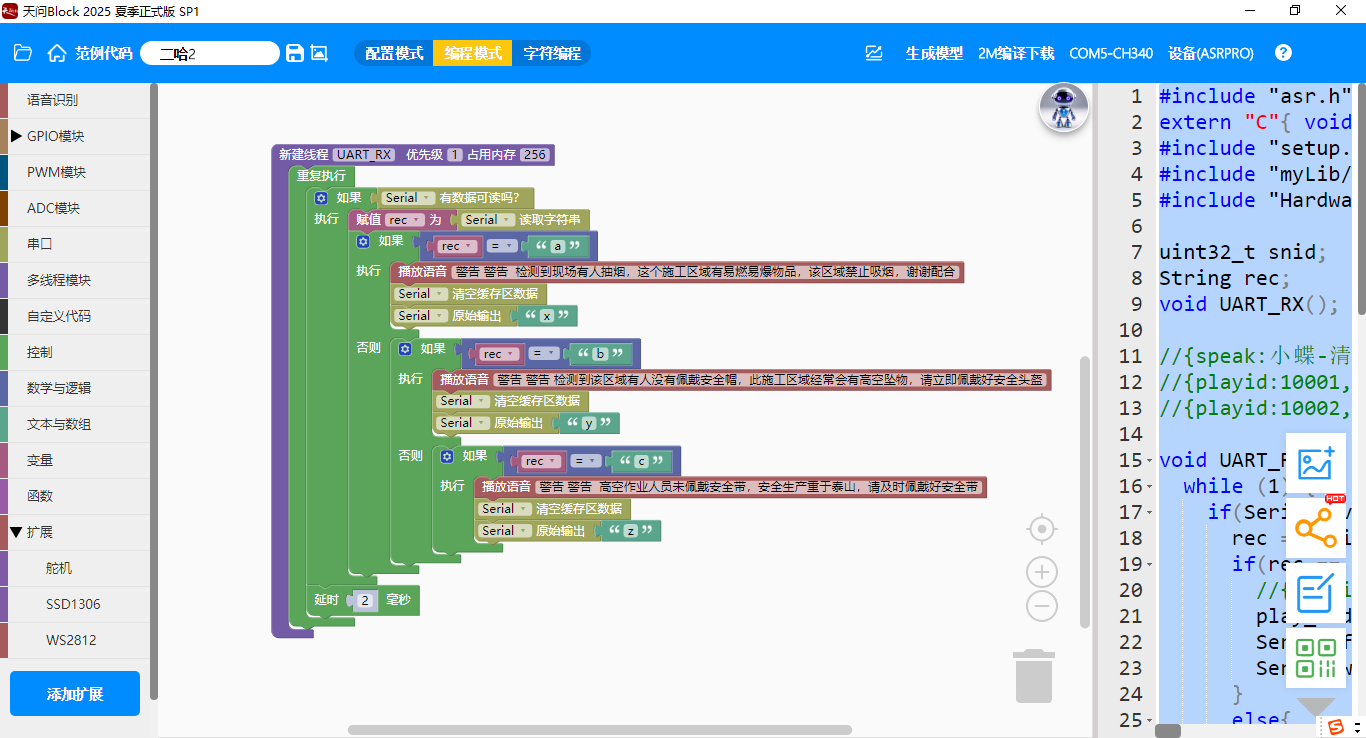

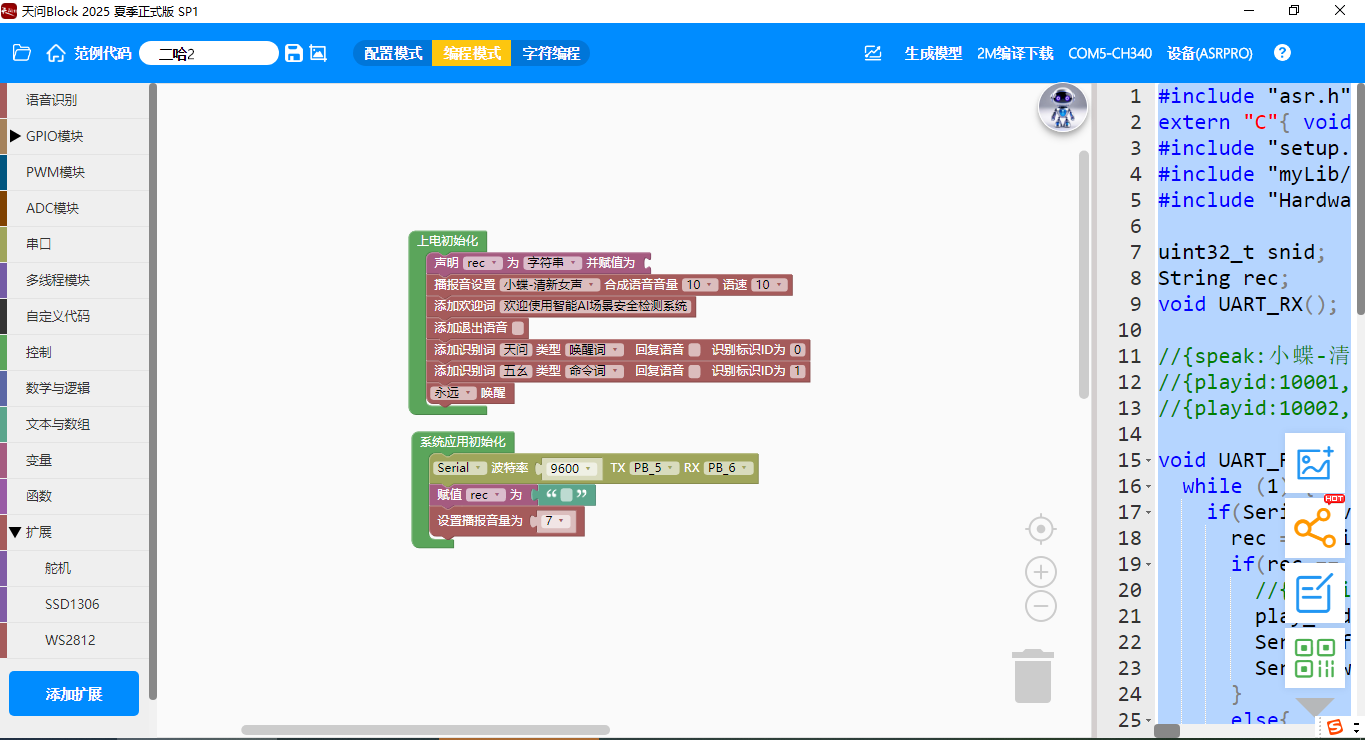

天问ASR控制板程序如下：

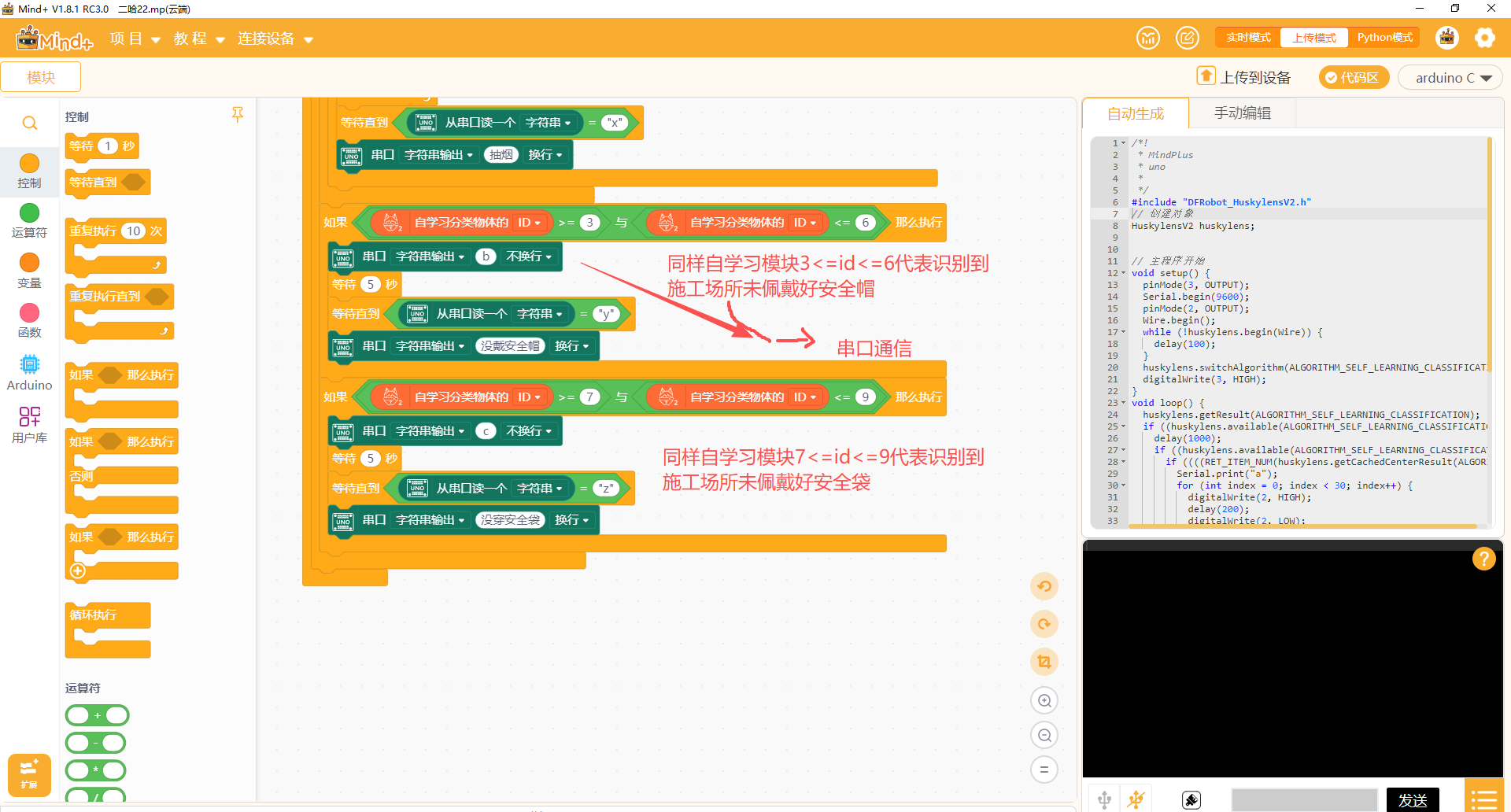

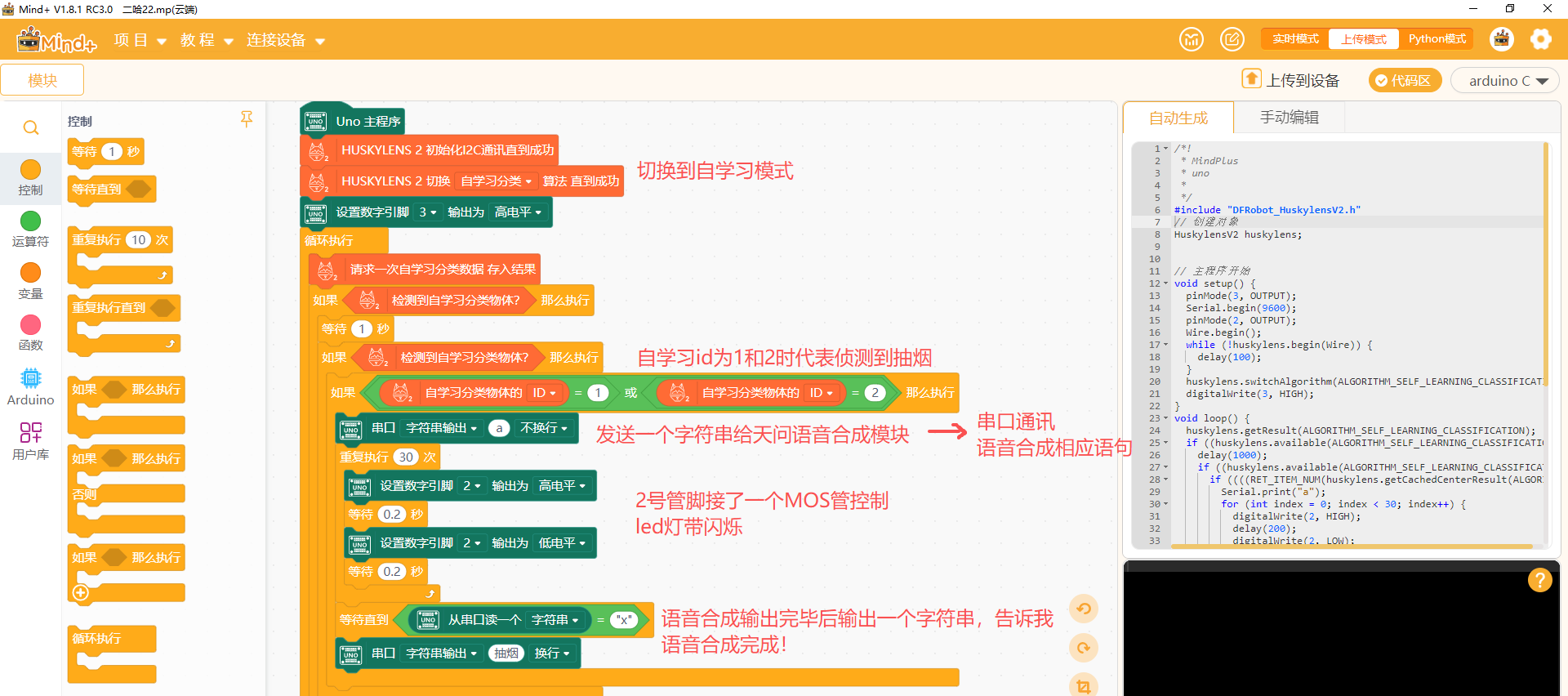

arduino nano控制器程序如下：

九、为了方便大家调试，我将源代码放在下面（请叫我“雷锋”）；

十、总结：

     在首次接触二哈2关于自学习时候，每次需要学习很多遍，需要每张照片一张一张的学习，在此基础上花费了大量时间，不小心学习错了其他id又会将之前学习的内容全部清空，会造成非常不必要的麻烦。好在mind+ 2.x版本出来了，可以在mind+里面进行自学习，给大家附一个mind+新版本下载地址：https://mindplus.cc/download.html。（在程序下载前需要先训练模型）

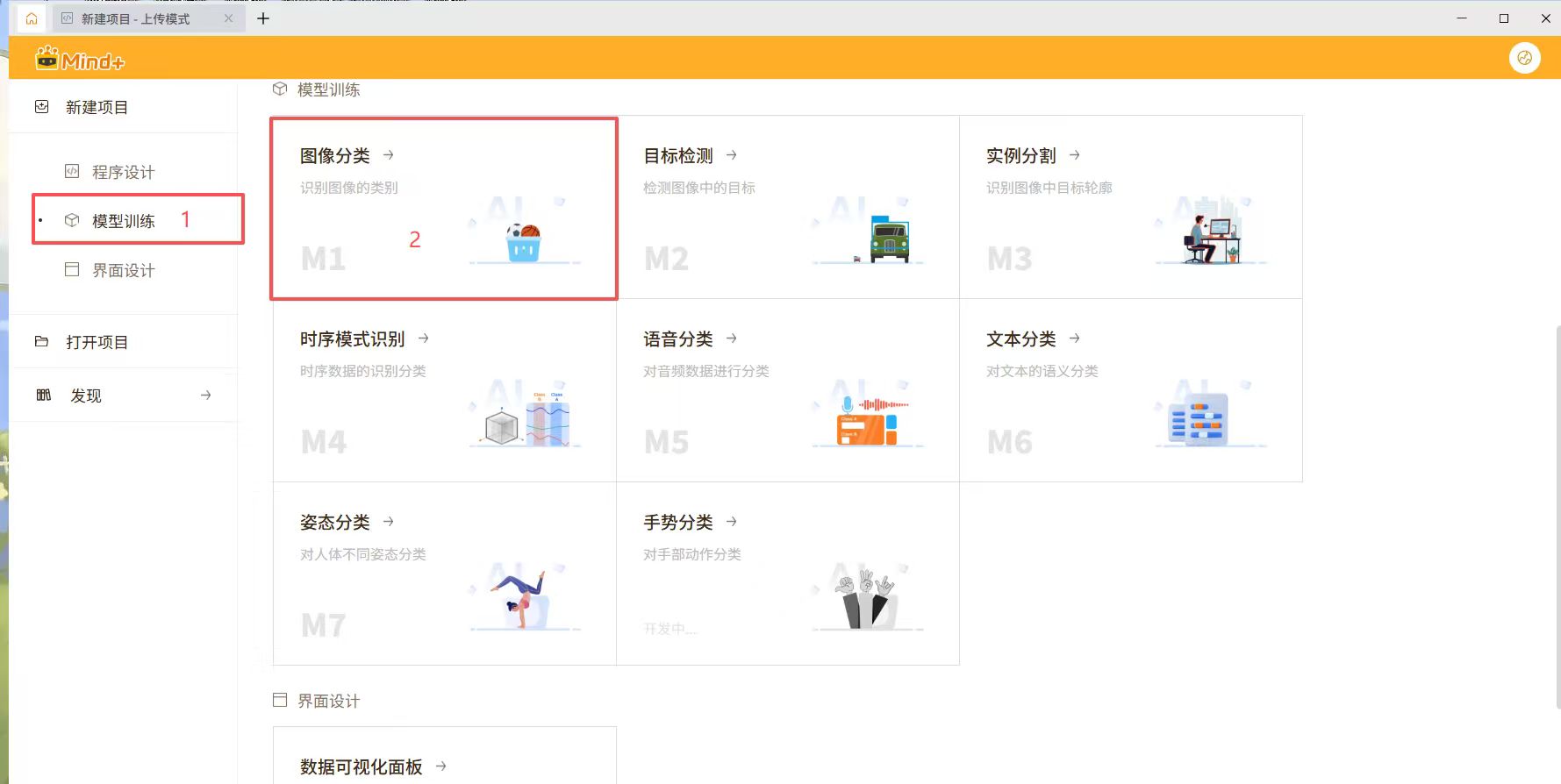

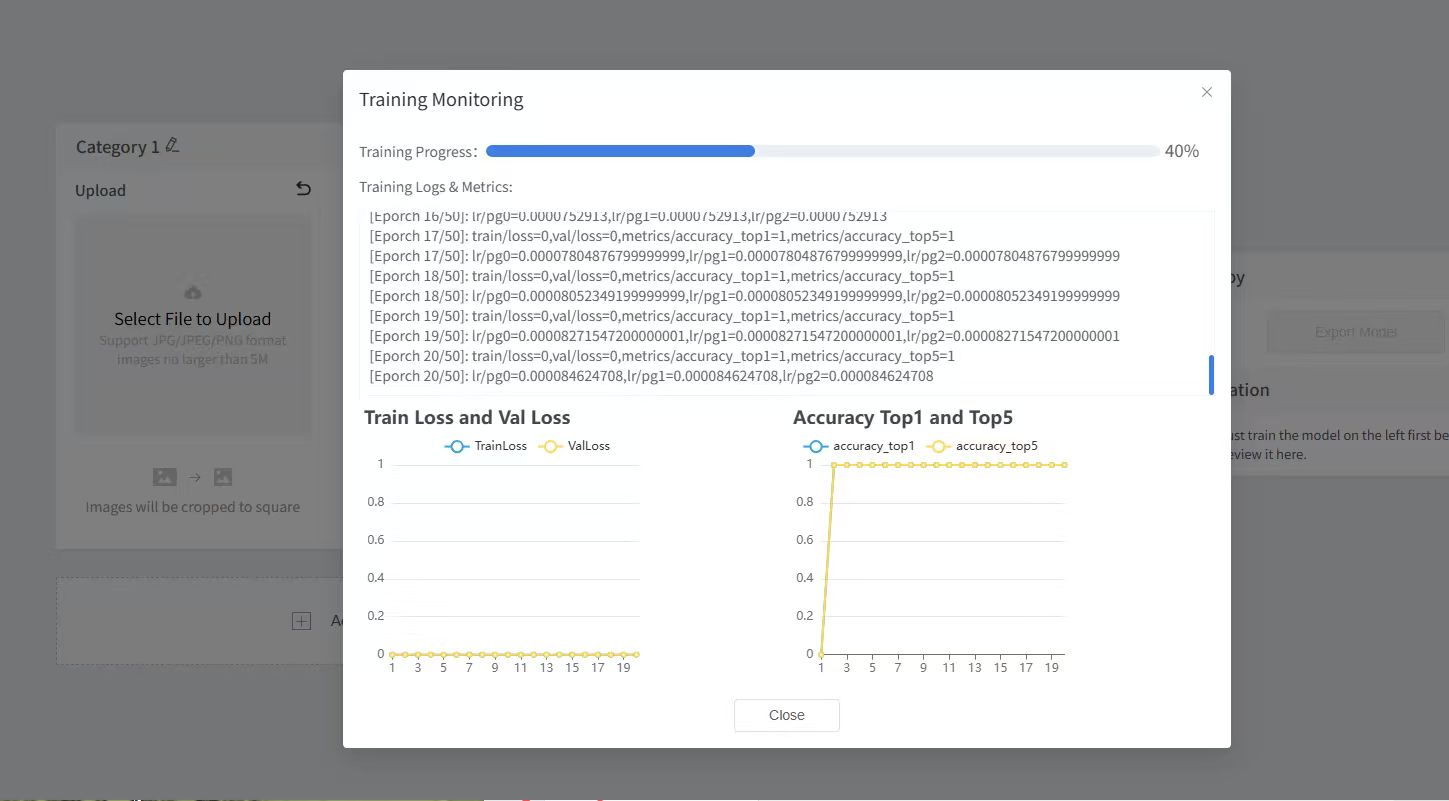

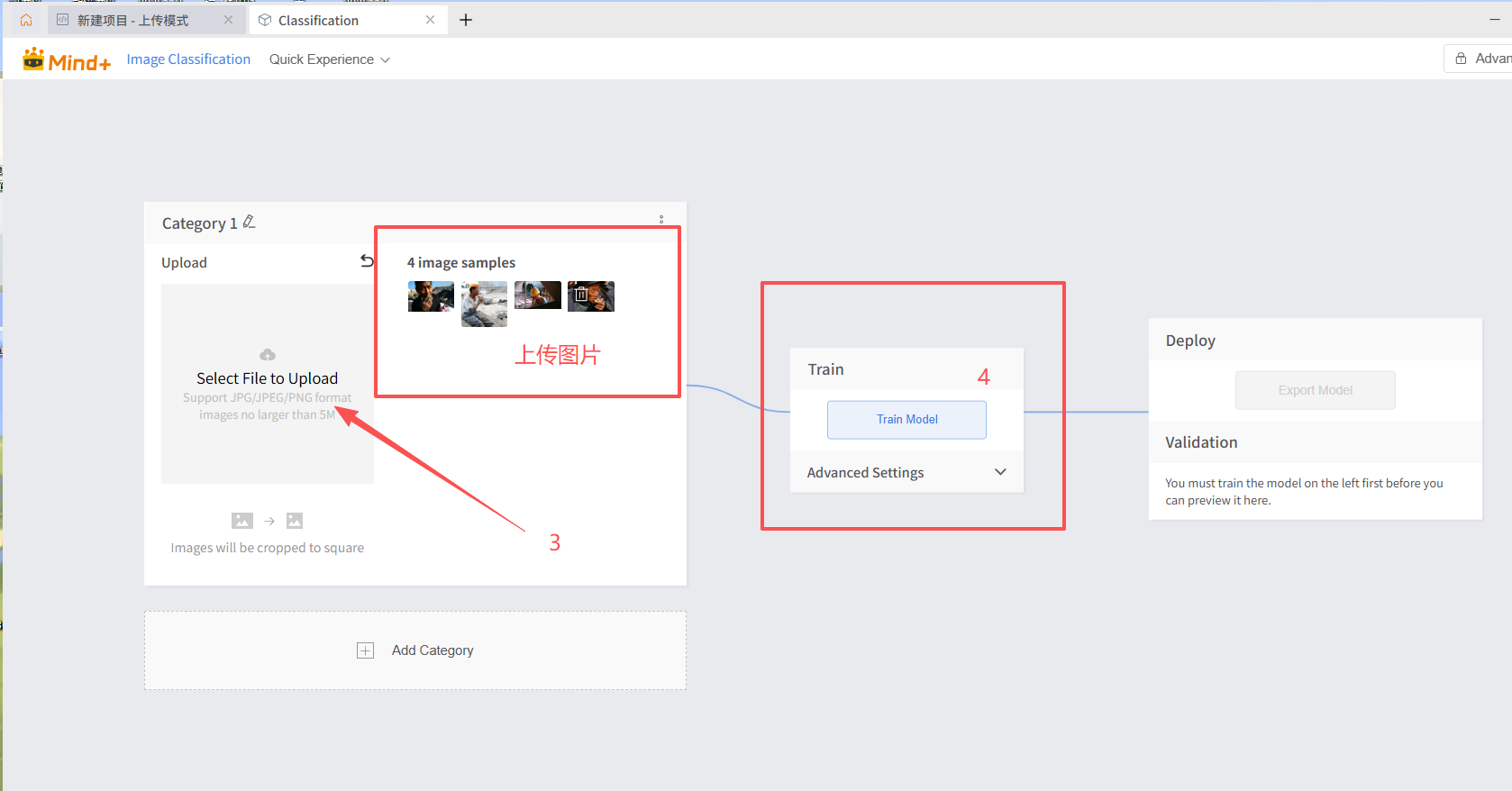

附训练方法：

最后给大家附一个视频：
