基于2哈体育器材管理系统 简单

育器材管理系统

学校体育课，体育老师需要到体育器材室借运动器材供学生使用，每次借用、规划都在记录本上记录，写需要一定时间，为了提高借用效率，可以用图像识别技术识别借阅器材种类和数量，实现快速借用和归还，并在系统中记录。这里提个建议，项目能建文件夹，能把模型训练和程序文件放在一起，方便下次打开。

一、项目实施第一步，体育器材模型训练。

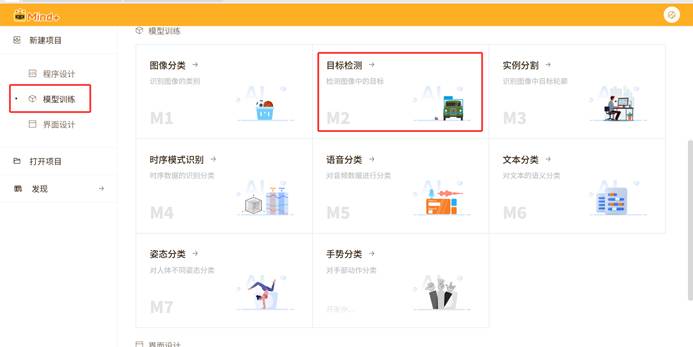

打开MIND+2.0，选择模型训练中的目标检测。

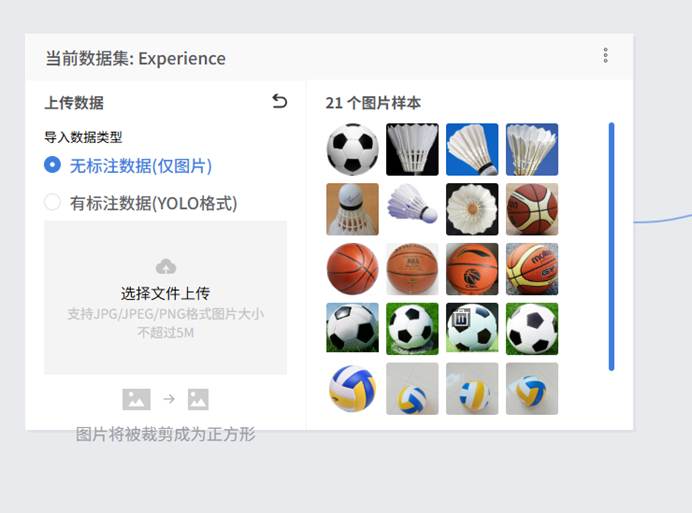

这次准备训练的类型有足球、篮球、羽毛球、排球，每种类型各准备5张图片导入到数据集，选择无标准数据，后面我们需要标注数据。

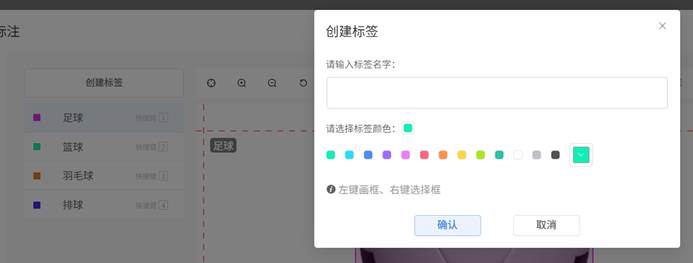

首先创建标注类型，四种类型分别是足球、篮球、羽毛球、排球。快捷对应快捷键为1、2、3、4，使用快捷键让标注更加高效。

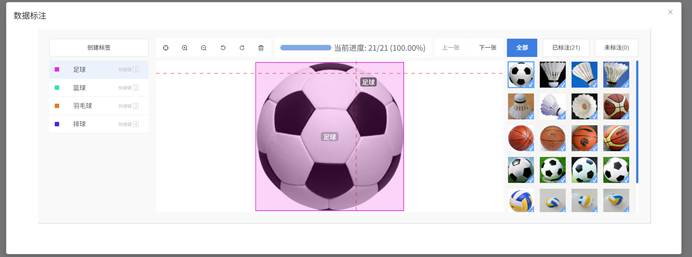

对每张图片进行数据标注，最好采用一个图片一种类型，方便学习。

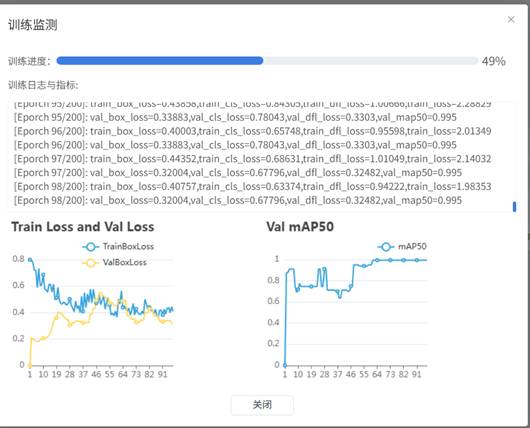

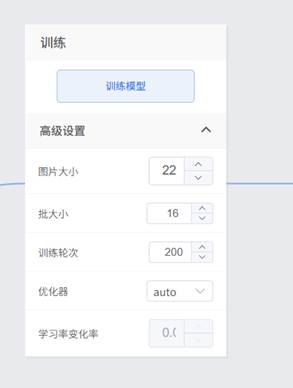

训练我选择了200次，训练次数越多，识别的更加精准。

MIND+训练比较快，这21张图片很快就学习完毕，因为使用二哈模型的生成是快速体验，无法对数据集进行验证，如果有时间可以使用高级模式验证一下数据集。

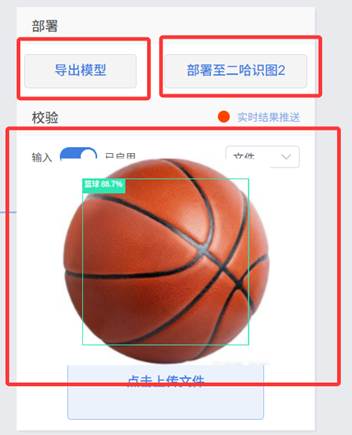

完成训练以后，可以校验一下数据，篮球识别概率超过了80（二哈默认识别阈值为0.8），可以选择导出模型在M10或K10上使用。我们选择部署至二哈识图2，生成

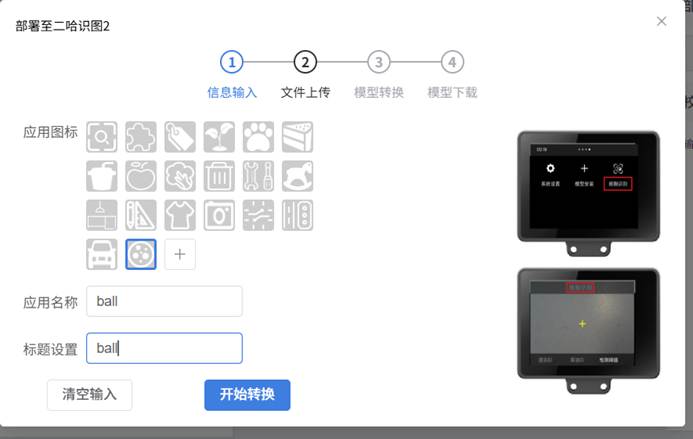

二哈2的模型需要在线生成，选择应用图标，并设置应用名称“ball”，标题设置“ball”（这里不要用中文！！！，我试过不能安装。）

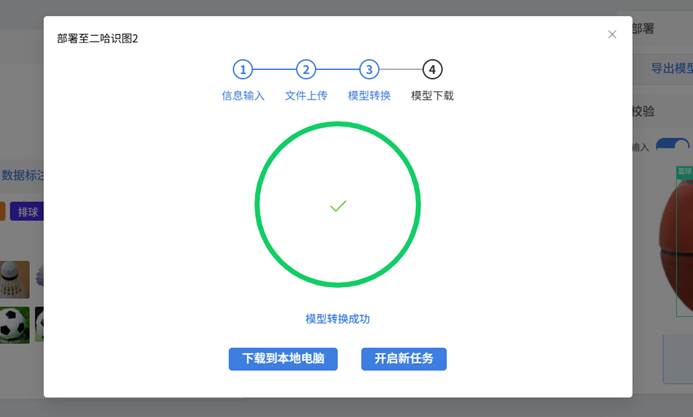

点开始转换这个文件包小，生成的很快，生成的是一个.zip文件，然后将文件包下载到本地电脑。

二、将训练模型导入二哈2，实现对球类的识别。

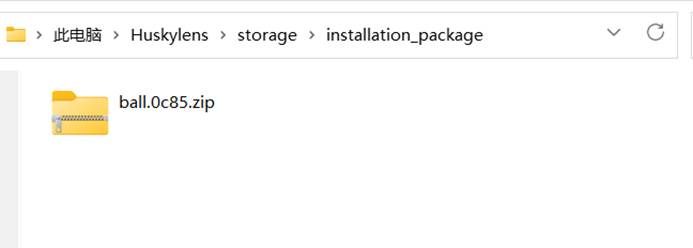

数据线直接连接二哈2到电脑，把生成的压缩包复制到Huskylens的硬盘的\storage\installation_package目录下。

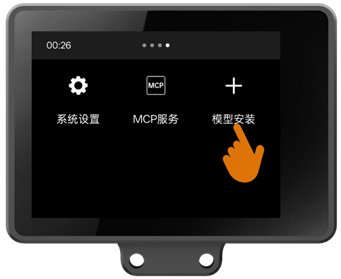

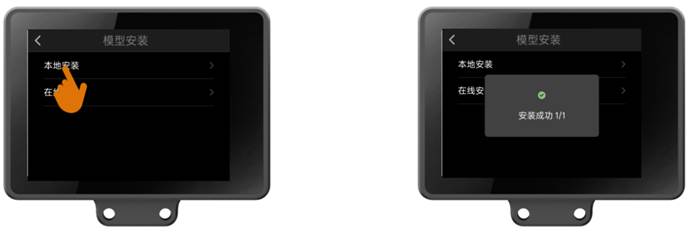

点击HUSKYLENS 2屏幕，点击进入'模型安装'。

选择本地安装，安装成功后出现下图

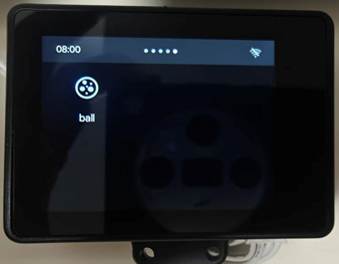

安装成功ball。

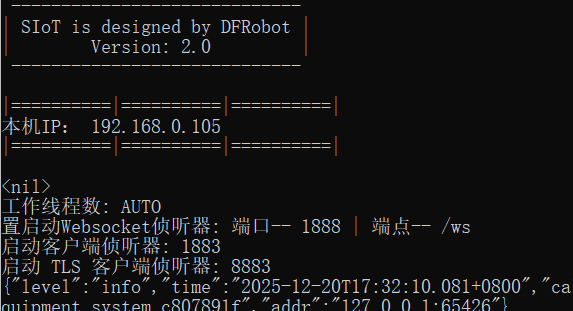

三、使用SIOT搭建物联网平台

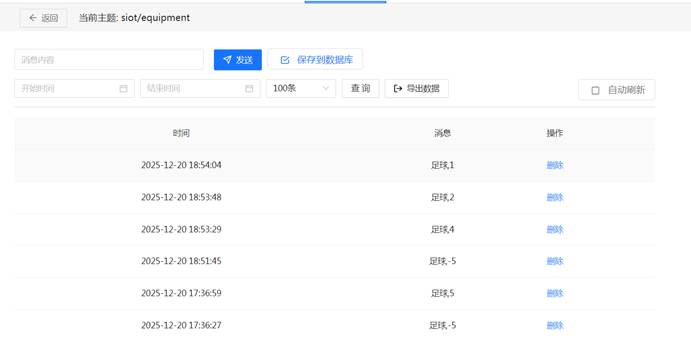

建立主题“siot/equipment”，用于接收体育器材名称，数量，正数代表是归还；负数代表是借用。

四、使用豆包生成html网页文件

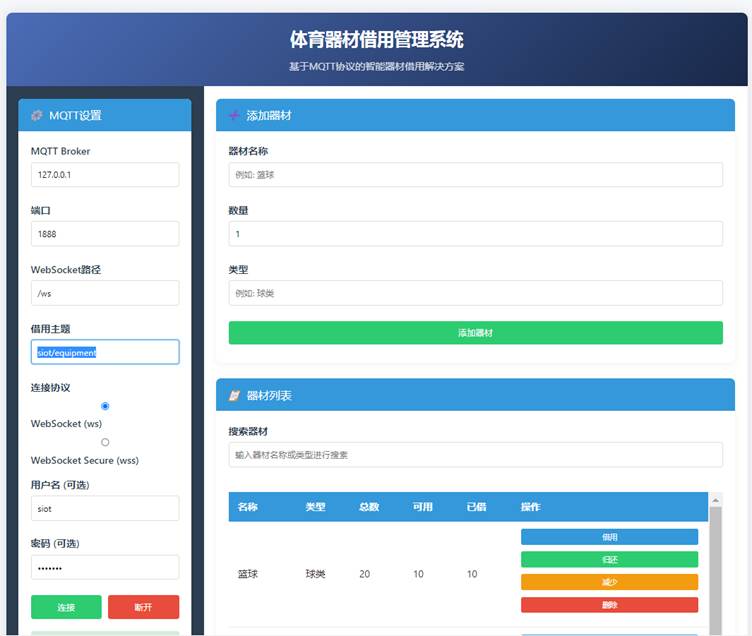

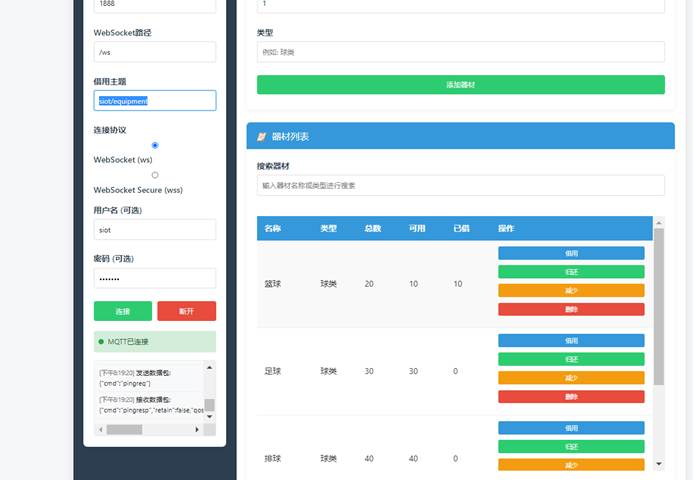

提示词根据SIOT的MQTT协议，新建一个体育器材借用管理系统，通过MQTT获取借用数据，订阅主题获取借用器材名称和数量，并在总数中进行增减，可以自主添加减少器材。网页获取MQTT消息，为“器材名称”，“数量”，数量为负数是借出，数量为正数是归还。最终生成下图网页，添加足球、蓝球、羽毛球、排球数量。

设置MQTT服务设置，以为采用置启动Websocket侦听器，端口设置为1888，主题：siot/equipment，用户名siot，密码dfrobot，测试MQTT连接成功，主题订阅成功。

五、M10终端程序设计。

导入相应的库文件，二哈

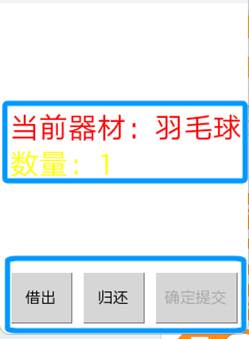

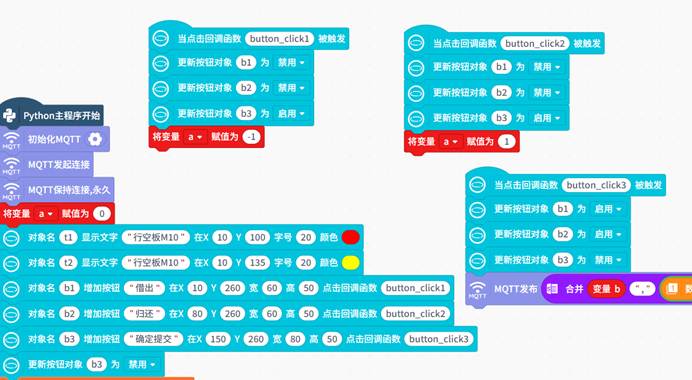

首先进行界面设计，设计上方显示2哈获取的器材名称和器材数量，下方是人员操作按钮。系统设计理念是这样的，选择借出，然后通过2哈二确定器材类型和数量，器材类型和数量。

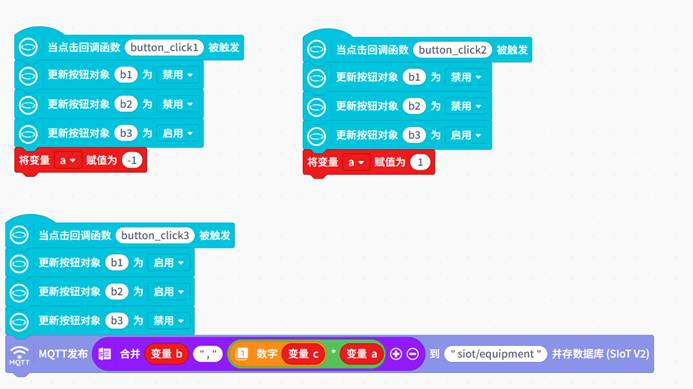

按钮设计逻辑是，按下借出或者归还时，确定提交按钮才可以使用，按下确定提交实现对球类的借阅和归还。按钮设计程序如下。

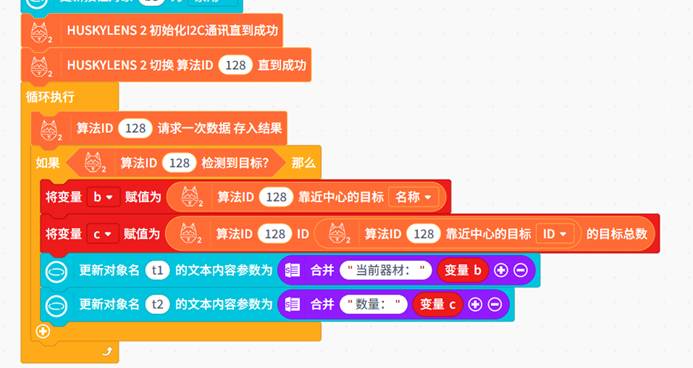

调用2哈，实现对体育器材类型的识别，在增加库时要选择0.20版本，2哈的文件库为1.21版（之前测试多个版本，无法启动2哈模型问题）

可以只用初始化算法（128）ID，看二哈能够自己切换到ball的模型就可以，如果不能切换，检查2哈的固件和MIND+中的库文件版本。

调用程序输出变量b和c在屏幕显示，按下发送时就可以输出所需要的数据格式，变量a是确定是借出，还是归还。

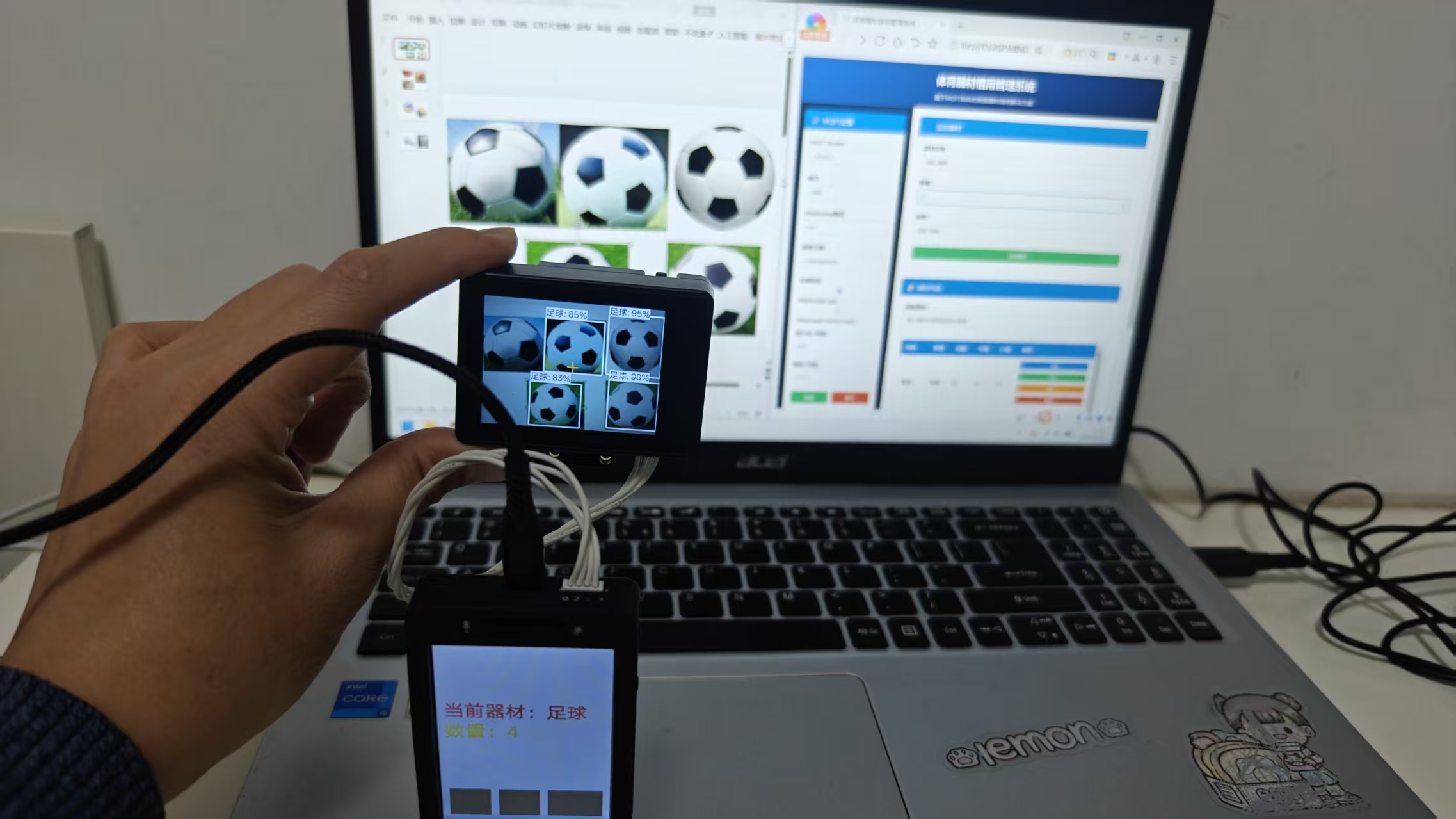

六、运行M10程序开始测试系统功能，效果如下方视频。

附件中包含训练数据集、M10程序、网页系统源文件。
