【二哈识图2 模型应用】变身 “禁烟卫士”，部署吸烟检测模型，让违规行为显形！ 简单

在教学楼走廊、操场树荫下、图书馆后门，偶尔还是会撞见同学悄悄点燃香烟 —— 不仅呛人的烟雾让路过的师生皱眉，更是违反了校园禁烟规定。但现在，这些 “隐蔽” 的吸烟行为有了新的 “对手”：二哈识图2代！它摇身一变成为校园 “禁烟卫士”，只要部署好专门的吸烟者识别模型，摄像头就能拥有 “火眼金睛”，不管是躲在楼梯间还是缩在花坛角落，一旦有人拿出香烟、点燃吸烟，违规举动都会被快速捕捉并显形。从此不用再靠老师巡逻、同学提醒，这位 AI “卫士” 24 小时在线，默默守护着校园里每一处学习空间的清新空气，让烟雾远离课间时光，让书香伴着洁净空气萦绕校园。

首先介绍一下二哈识图2 AI视觉传感器。二哈识图2是一款简单易用、玩法多样的AI视觉传感器，采用6TOPS算力专用AI芯片，预置人脸识别、目标检测、物体分类、姿态识别、实例分割等20余种开机即用的AI模型。同时，用户还可部署自行训练的模型，教会二哈识图识别任意目标物体。二哈识图2 提供完整的自训练模型部署解决方案，支持用户从模型训练到实际应用的全流程自主定制。突破预置模型限制，允许用户根据特定需求训练专属识别模型，实现从"通用识别"到"专属认知"的能力跨越。

在本项目中你将学习如何在二哈识图2部署自己的吸烟者检测模型，将其和行空板K10、语音合成模块组合起来，组建一个吸烟报警卫士！简简单单的布置，就能让吸烟者无处可逃。

准备工作

硬件准备

要实现本教程，需要准备以下硬件：

二哈识图2 AI 视觉传感器 * 1
一款易上手的 AI 视觉模块，采用 Kendryte K230 AI 芯片（6 TOPS），内置 20+ 种视觉模型，并支持自定义模型部署。支持 UART / I²C 接口，可与 Arduino、ESP32、Raspberry Pi 等平台连接。

行空板K10 * 1

一款专为信息科技课程中的编程学习、物联网及AI项目教学需求而开发的学习板。它集摄像头、LCD彩屏、麦克风、扬声器、WiFi蓝牙模块、RGB指示灯及多种传感器和扩展接口于一体。

microSD 16GB (TF) Class10 内存卡 * 1

一款性能较为出色的Micro SDHC 卡。容量：16GB，可存储大量照片、视频、文档等数据。速度等级：Class 10，满足至少 10MB/s 的写入速度标准，能够流畅录制和播放全高清视频。

TF卡/MicroSD卡读卡器 * 1

一款用于读取TF卡及MicroSD卡，采用USB2.0接口，兼容性高，传输速度快，小巧便携，即插即用。

软件准备

Mind+：一款拥有自主知识产权的国产青少年编程软件，集成各种主流主控板及上百种开源硬件，支持人工智能（AI）与物联网（IoT）功能，既可以拖动图形化积木编程，还可以使用Python/C/C++等高级编程语言，让大家轻松体验创造的乐趣。

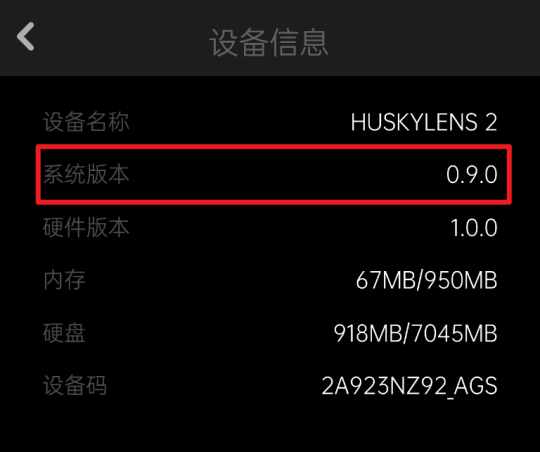

查看二哈2固件版本：系统设置—>设备信息。

图中是0.9.0版本版本过低，需要更新固件1.1.6及以上，固件更新请参考：https://wiki.dfrobot.com.cn/_SKU_SEN0638_Gravity_HUSKYLENS_2_AI_Camera_Vision_Sensor#7.%E5%9B%BA%E4%BB%B6%E6%9B%B4%E6%96%B0

功能实现

二哈2 模型部署

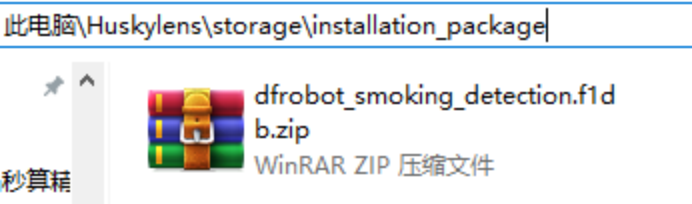

使用USB数据线连接电脑与HUSKYLENS 2，连接好后电脑会出现一个名为Huskylens 的硬盘。将吸烟者识别模型zip文件复制到Huskylens 的 硬盘的\storage\installation_package目录下。

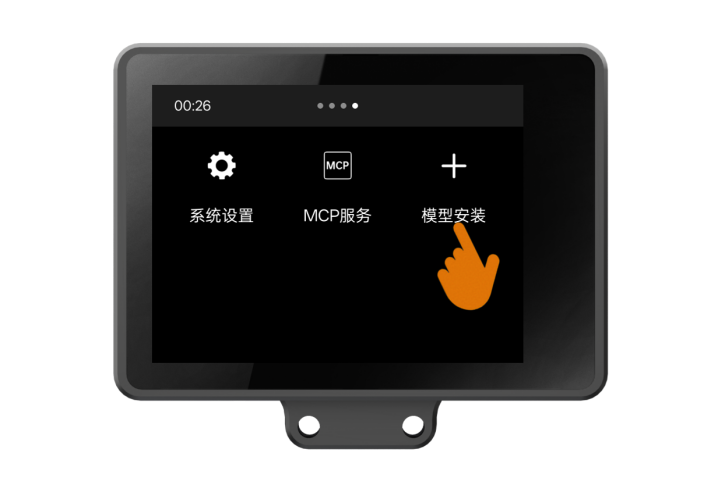

点击HUSKYLENS 2屏幕，点击进入'模型安装'。

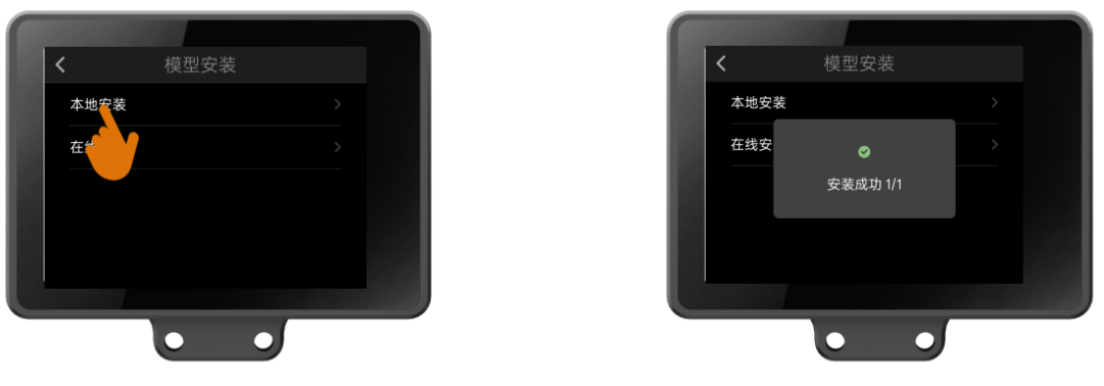

选择本地安装，安装成功后出现下图。

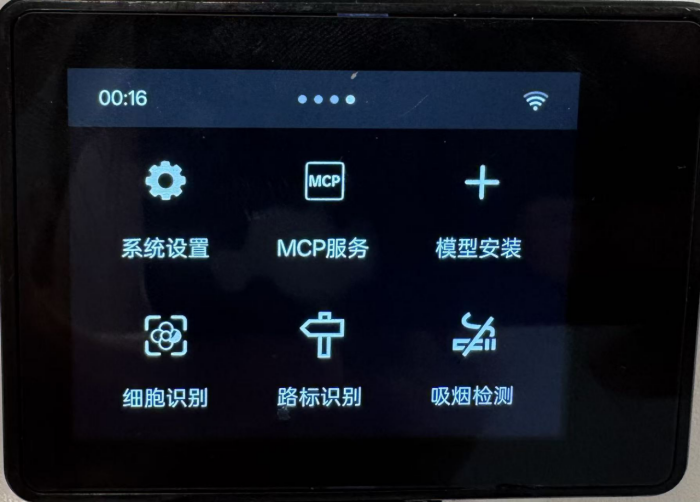

此时观察HUSKYLENS 2屏幕出现一个新的名为吸烟检测的功能，表示我们已经成功将自己训练的模型导入至HUSKYLENS 2中。

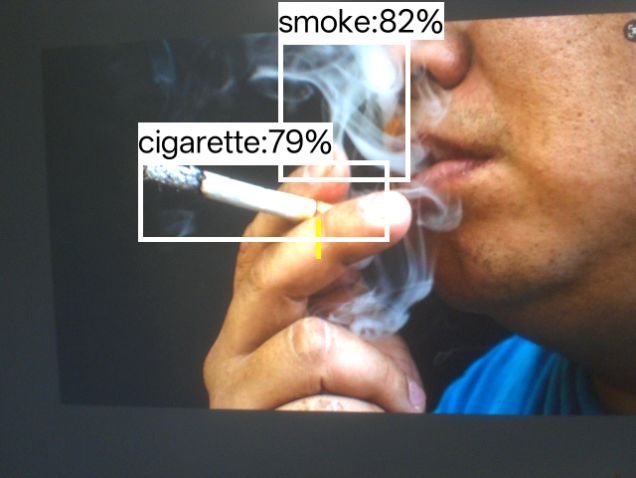

点击进入吸烟检测功能，观察我们自己部署模型的识别效果。

K10运行音频文件

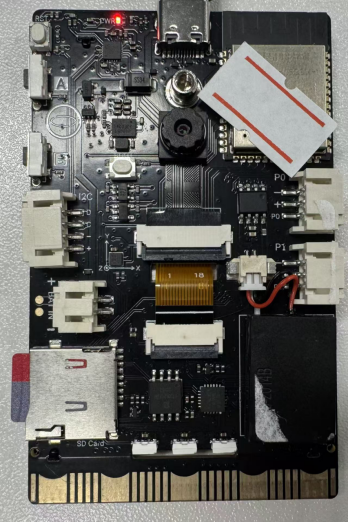

使用TF读卡器，将音频文件放入TF卡中，再将TF插入到K10的TF卡槽中。在后台播放TF存储卡内的指定音频文件，目前只支持wav格式的双声道立体声音频，否则会有杂音或播放加速的问题。

注意 : 若使用32GB以上的内存卡需将内存卡格式化为FAT32格式，具体步骤请参考：https://www.unihiker.com.cn/wiki/k10/TFcard

硬件连接固定

硬件连接

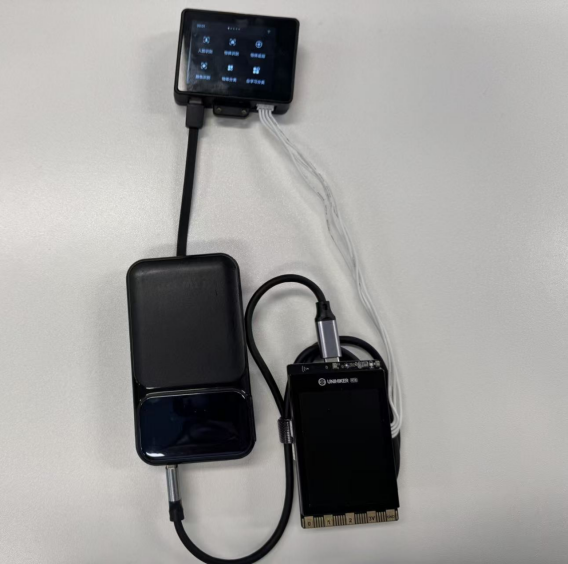

使用4pin 白胶线连接K10和二哈2。并且给K10和二哈2都供电。

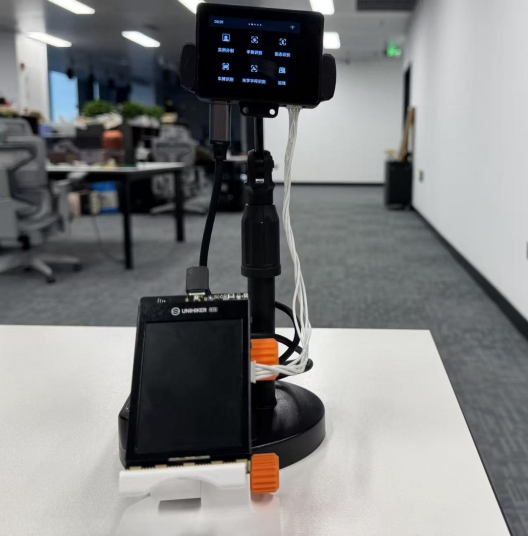

安装固定

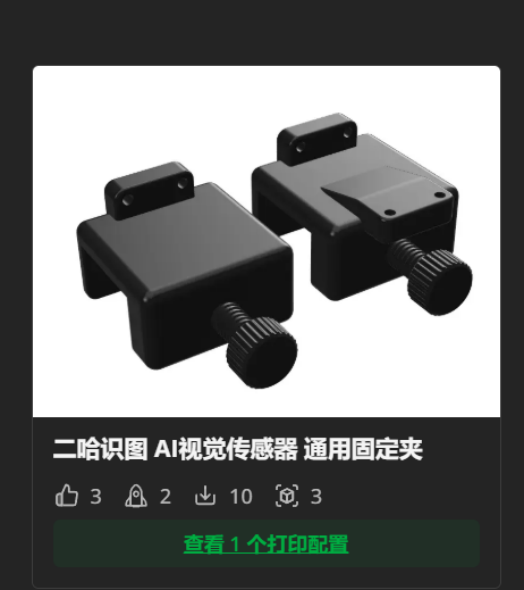

可以使用适配二哈的固定夹固定二哈2，此3D打印件链接：https://makerworld.com.cn/zh/@user_739543819/upload

代码积木

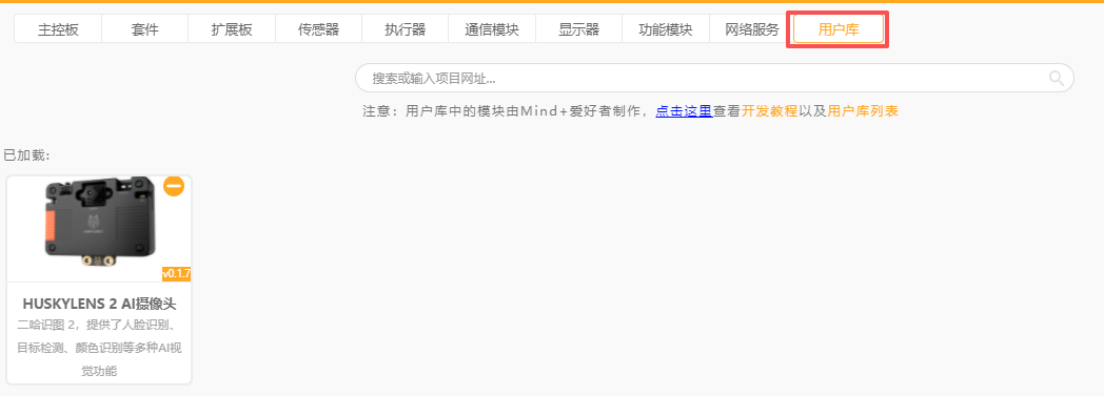

在mind+用户库中添加二哈2。

在部署了模型的前提下，找到二哈识图2的自训练模型积木。

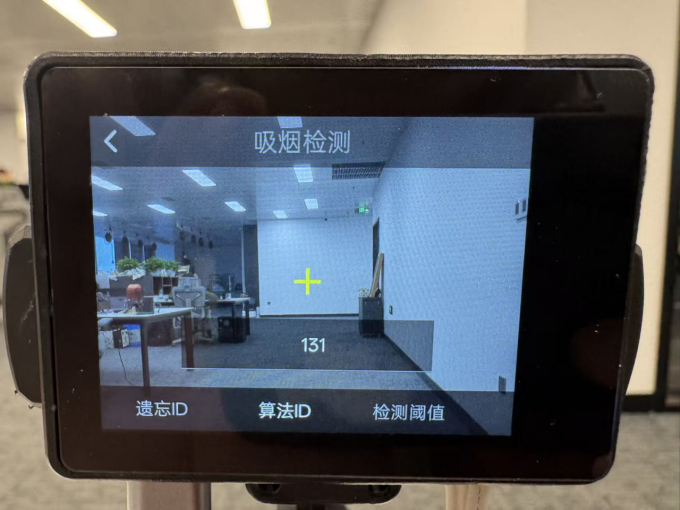

在二哈2中找到吸烟检测的算法ID序号，例如我的是131。

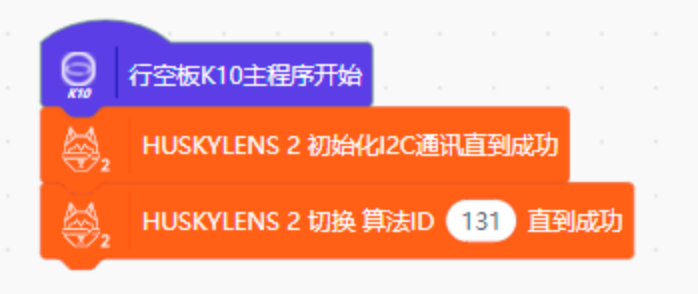

首先，需要初始化二哈2，且切换到吸烟检测算法的ID。

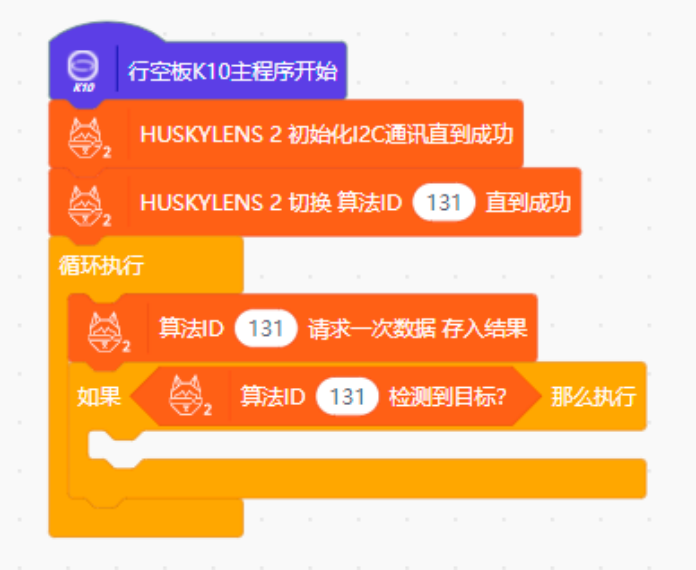

之后在每次循环中都要算法请求一次数据，并且判断算法是否检测到目标。

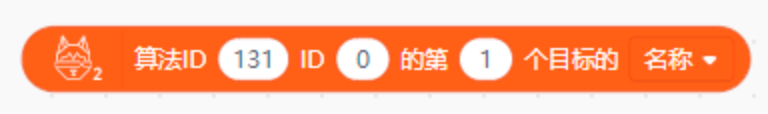

其次，使用算法目标积木，检测目标框的名称，其中ID 0是固定的。第1个目标的名称表示检测到的目标框名称。可以是人person，可以是烟头cigarette，可以是烟雾smoke。

当检测到人物和烟头时，会报警提醒。并且在检测中或者检测到时，K10显示的图片也会有所不同。

项目资料

文件链接: https://pan.baidu.com/s/1oXtPsxPYhk5M8PSwC_EwJQ?pwd=8aip
