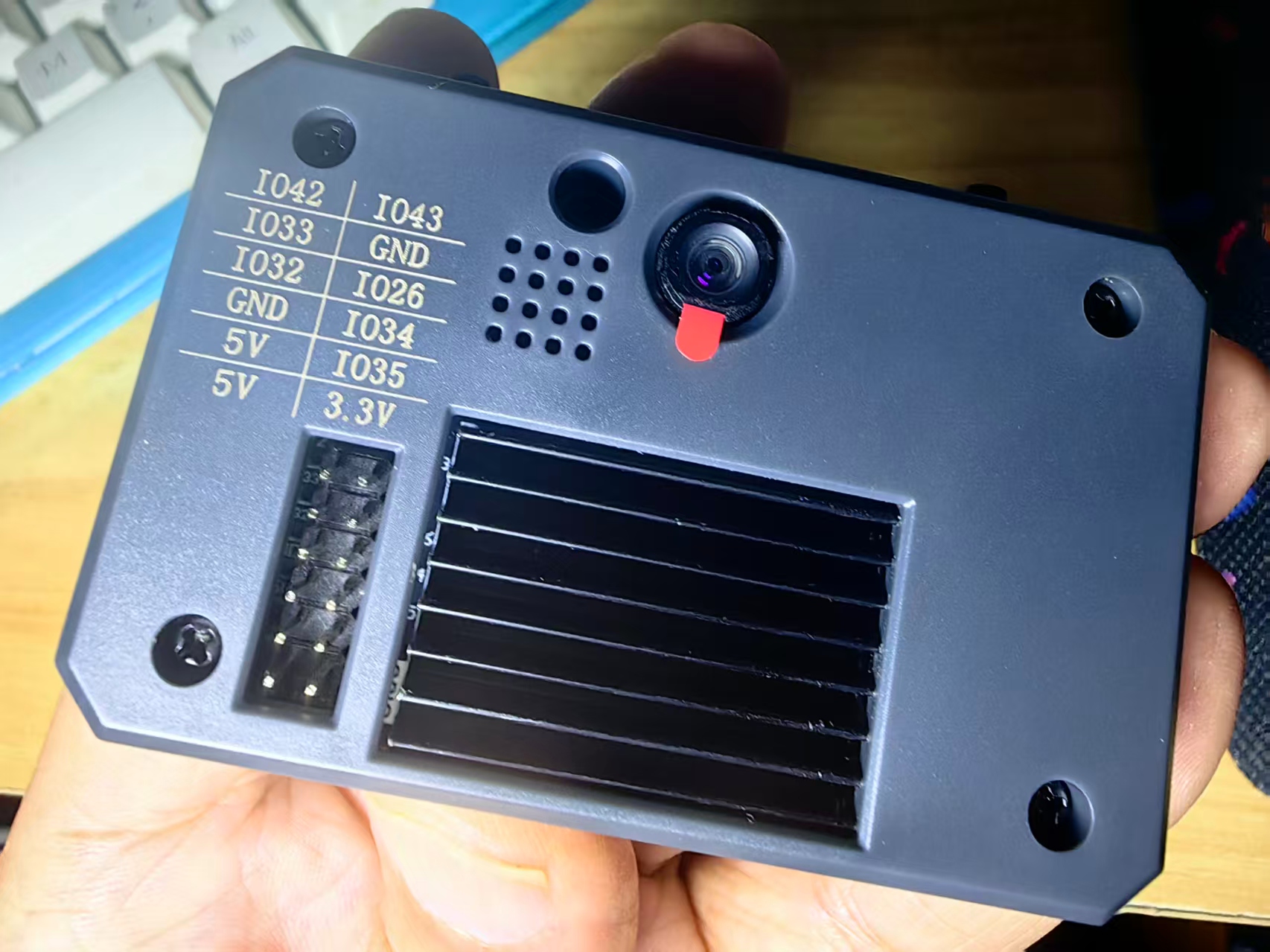

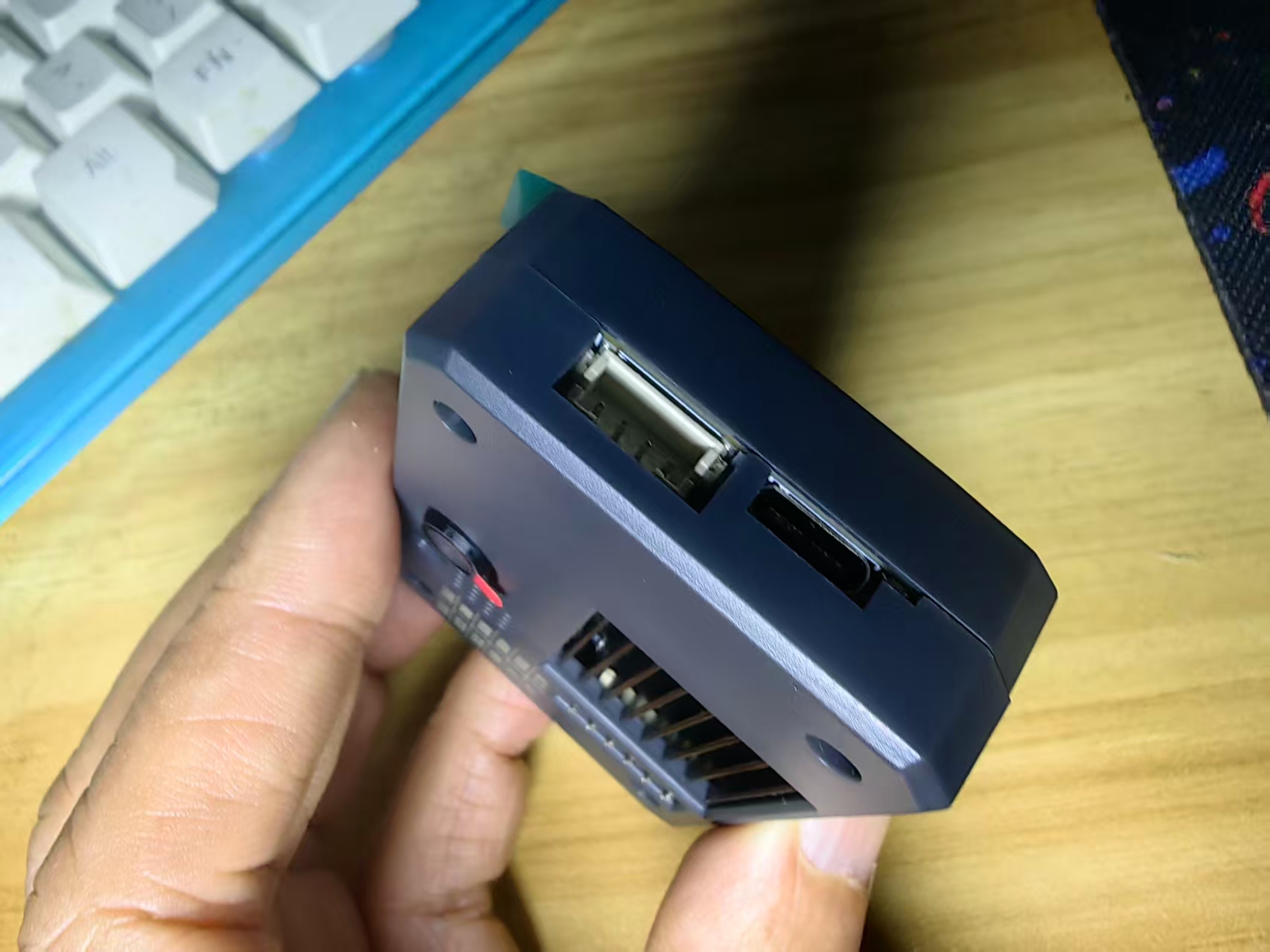

什么是 CanMV K230？
CanMV K230是一款高性价比的RISC-V边缘AI平台，凭借低功耗、强视觉处理能力和开放的开发生态，成为嵌入式AI开发的理想选择，尤其适合需要快速部署视觉与AI功能的创客、中小企业及教育场景。CanMV 是一套 AI 视觉开发平台，K230 是其核心芯片。该模块结合了图像采集、AI推理、边缘计算等能力，适合嵌入式视觉应用开发。
CanMV：类似 OpenMV 的图像处理框架，支持 Python 编程，简化视觉识别开发流程。
K230 芯片：嘉楠科技推出的 AIoT SoC，采用 RISC-V 架构，内置第三代 KPU（AI加速单元），算力高达 6 TOPS，性能是 K210 的 13.7 倍。
知识点
物体边缘检测是计算机视觉的基础核心任务，核心是识别图像中像素灰度值、颜色或纹理发生剧烈变化的区域，这些区域对应物体的轮廓边界（如物体与背景的分界、物体表面的纹理边缘），是后续线段 / 矩形 / 圆形检测、目标识别等任务的前提。
1、核心原理
边缘的本质是图像局部特征的突变，检测核心是通过算法放大这种突变并标记，主流逻辑分两类：
梯度检测：计算像素点在水平、垂直或对角线方向的灰度变化率（梯度），梯度值超过阈值则判定为边缘（如 Sobel、Prewitt 算子）。
边缘增强与阈值筛选：先通过滤波增强边缘信号、抑制噪声，再用阈值分割提取边缘（如 Canny 算子的 “双阈值” 筛选）。

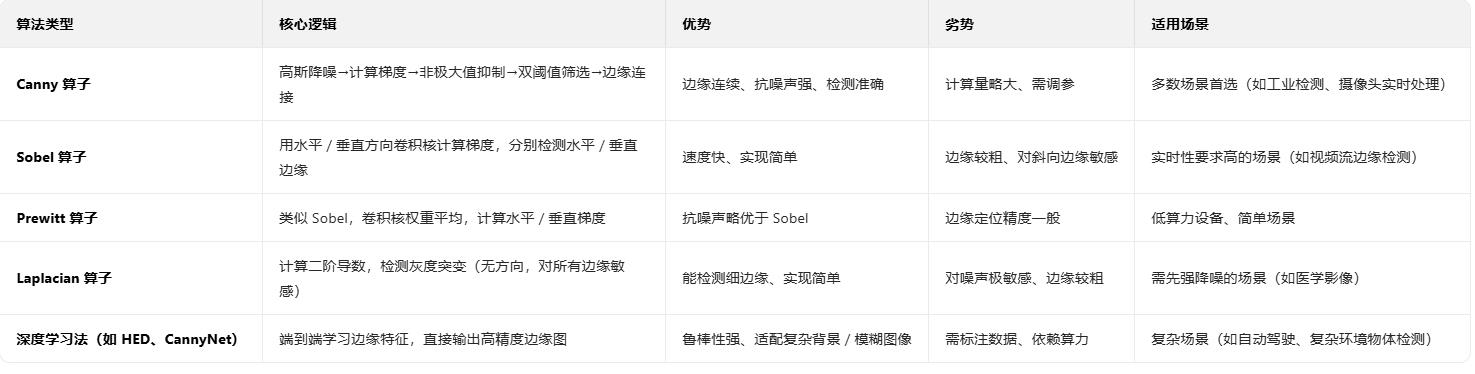

2、主流算法（按效果和效率分类）
3、实操示例（OpenCV 实现主流算法）
以下代码适配 K230 摄像头采集的实时帧，可直接移植使用，对比不同算法效果：
import cv2
import numpy as np
# 初始化摄像头（K230的/dev/video0设备）
cap = cv2.VideoCapture(0)
cap.set(cv2.CAP_PROP_FRAME_WIDTH, 640)
cap.set(cv2.CAP_PROP_FRAME_HEIGHT, 480)
if not cap.isOpened():
print("摄像头打开失败")
exit()
while True:
ret, frame = cap.read()
if not ret:
break
gray = cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)
# 1. Canny边缘检测（推荐首选）
canny = cv2.Canny(gray, 50, 150) # 双阈值：低阈值50，高阈值150
# 2. Sobel边缘检测（水平+垂直合并）
sobel_x = cv2.Sobel(gray, cv2.CV_64F, 1, 0, ksize=3) # 水平边缘
sobel_y = cv2.Sobel(gray, cv2.CV_64F, 0, 1, ksize=3) # 垂直边缘
sobel = cv2.convertScaleAbs(np.sqrt(sobel_x**2 + sobel_y**2)) # 合并边缘
# 3. Laplacian边缘检测（需先降噪）
blur = cv2.GaussianBlur(gray, (5, 5), 0)
laplacian = cv2.Laplacian(blur, cv2.CV_64F, ksize=3)
laplacian = cv2.convertScaleAbs(laplacian)
# 拼接显示所有结果
result = np.hstack((canny, sobel, laplacian))
cv2.putText(result, "Canny | Sobel | Laplacian", (10, 30),
cv2.FONT_HERSHEY_SIMPLEX, 0.8, (255, 255, 255), 2)
cv2.imshow("Edge Detection Comparison", result)
if cv2.waitKey(1) == ord('q'):
break
cap.release()
cv2.destroyAllWindows()4、关键优化技巧（提升边缘质量）
预处理降噪：
所有算法前优先用高斯模糊（cv2.GaussianBlur），核大小设为 (3,3)~(7,7)，平衡降噪和边缘保留。
对高噪声图像（如工业场景），用中值滤波（cv2.medianBlur）替代高斯模糊，抑制椒盐噪声。
参数调优：
Canny 算子：低阈值设为高阈值的 1/2~1/3（如高阈值 100→低阈值 50），高阈值根据图像亮度调整（暗图→50~80，亮图→100~200）。
Sobel/Laplacian：ksize（卷积核大小）选 3 或 5，值越大边缘越粗但抗噪声越强。
边缘后处理：
用形态学操作（如膨胀cv2.dilate）连接断裂的边缘，或腐蚀cv2.erode细化粗边缘。
对边缘图进行二值化（cv2.threshold），进一步过滤弱边缘噪声。
K230 平台适配：
用 NPU 加速高斯模糊和 Canny 算子（通过 Tengine-Lite 调用硬件加速接口），将单帧处理延迟从 CPU 的 30ms 降至 10ms 内。
针对 MIPI 摄像头采集的图像，先通过 ISP 工具调整曝光和白平衡，减少因光照不均导致的边缘模糊。
5、典型应用场景
工业检测：物体轮廓提取（如零件边缘是否完整）、缺陷检测（如金属表面划痕边缘识别）。
目标识别：作为预处理步骤，辅助提取物体特征（如人脸边缘、车辆轮廓）。
图像分割：为语义分割提供边缘线索（如区分前景物体和背景）。
机器人视觉：提取环境边缘（如墙壁、障碍物边界），辅助 SLAM 建图和避障。
【花雕动手做】CanMV K230 AI 视觉识别模块之物体边缘检测
项目测试实验代码
#【花雕动手做】CanMV K230 AI 视觉识别模块之物体边缘检测
import time, os, sys, gc
from media.sensor import *
from media.display import *
from media.media import *
# 设置图像捕获分辨率 / Set image capture resolution
SENSOR_WIDTH = 1280 # 传感器最大支持宽度
SENSOR_HEIGHT = 960 # 传感器最大支持高度
FRAME_WIDTH = 640 # 实际处理帧宽度（平衡性能与质量）
FRAME_HEIGHT = 480 # 实际处理帧高度（平衡性能与质量）
# 显示屏分辨率 / Display resolution
DISPLAY_WIDTH = 640 # 显示宽度
DISPLAY_HEIGHT = 480 # 显示高度
def init_sensor():
"""初始化传感器 / Initialize sensor"""
# sensor = Sensor(width=SENSOR_WIDTH, height=SENSOR_HEIGHT) # 4:3分辨率 / 4:3 resolution
sensor = Sensor() # 创建传感器实例（使用默认配置）
sensor.reset() # 重置传感器到初始状态
# 设置帧大小 / Set frame size
# 使用640x480分辨率进行处理，相比1280x960减少75%计算量
sensor.set_framesize(width=FRAME_WIDTH, height=FRAME_HEIGHT)
# 设置像素格式为灰度图像 / Set pixel format to grayscale
# 灰度图像单通道8位，相比RGB565减少50%内存占用，提高边缘检测速度
sensor.set_pixformat(Sensor.GRAYSCALE)
return sensor
def init_display():
"""初始化显示器 / Initialize display"""
# 初始化ST7701物理屏幕，同时输出到IDE便于调试
Display.init(Display.ST7701, to_ide=True)
# 虚拟显示配置（已注释） / Virtual display config (commented)
# 备用方案：使用虚拟显示，适合无物理屏幕环境
# Display.init(Display.VIRT, sensor.width(), sensor.height())
def process_image(img):
"""
处理图像 - 边缘检测核心算法 / Process image - core edge detection algorithm
参数: img - 输入的灰度图像对象
"""
# Canny边缘检测算法 / Canny edge detection algorithm
# 参数说明:
# image.EDGE_CANNY - 使用Canny边缘检测器
# threshold=(50, 80) - 双阈值：低阈值50，高阈值80
# 低于50：认为是非边缘
# 高于80：认为是强边缘
# 50-80之间：如果连接到强边缘则认为是边缘
img.find_edges(image.EDGE_CANNY, threshold=(50, 80))
# 简单边缘检测配置（已注释） / Simple edge detection config (commented)
# 替代方案：使用简单的Sobel算子进行边缘检测
# 参数说明:
# image.EDGE_SIMPLE - 使用简单边缘检测
# threshold=(100, 255) - 边缘强度阈值范围
# img.find_edges(image.EDGE_SIMPLE, threshold=(100, 255))
def main():
try:
# 初始化设备 / Initialize devices
sensor = init_sensor() # 初始化摄像头传感器
init_display() # 初始化显示设备
MediaManager.init() # 初始化媒体管理器（分配媒体处理资源）
sensor.run() # 启动摄像头数据采集
# 初始化时钟 / Initialize clock（用于性能监控）
clock = time.clock()
# 计算显示偏移量以居中显示 / Calculate display offsets for center alignment
# 由于处理分辨率和显示分辨率相同(640x480)，偏移量为0
x_offset = round((DISPLAY_WIDTH - FRAME_WIDTH) / 2) # (640-640)/2 = 0
y_offset = round((DISPLAY_HEIGHT - FRAME_HEIGHT) / 2) # (480-480)/2 = 0
# 主循环 - 实时边缘检测
while True:
clock.tick() # 更新时钟，记录当前时间点（用于FPS计算）
# 捕获和处理图像 / Capture and process image
img = sensor.snapshot() # 从摄像头捕获一帧图像
process_image(img) # 对图像进行边缘检测处理
# 居中显示图像 / Display image in center
# 由于分辨率相同，实际上就是全屏显示
Display.show_image(img, x=x_offset, y=y_offset)
# 显示FPS / Display FPS（性能监控）
# 打印当前帧率，用于评估系统性能和算法效率
print(clock.fps())
except KeyboardInterrupt as e:
# 处理用户中断（Ctrl+C）
print("用户中断 / User interrupted: ", e)
except Exception as e:
# 处理其他所有异常
print(f"发生错误 / Error occurred: {e}")
finally:
# 清理资源 / Cleanup resources（无论是否异常都会执行）
if 'sensor' in locals() and isinstance(sensor, Sensor):
sensor.stop() # 停止摄像头采集
Display.deinit() # 关闭显示驱动
MediaManager.deinit() # 释放媒体资源
gc.collect() # 强制垃圾回收，释放内存碎片
if __name__ == "__main__":
main() # 程序入口点代码结构
配置部分：
• 定义了两组分辨率：传感器捕获分辨率(1920x1080)和实际处理的帧分辨率(640x480)，如果需要提升帧率，可以将实际处理的分辨率降低。
• 显示屏分辨率设置为640x480
初始化函数：
• init_sensor(): 配置摄像头传感器，设置分辨率和灰度图像格式
• init_display(): 初始化显示屏
图像处理：
• process_image(): 使用Canny算法进行边缘检测，阈值设置为50-80
主程序流程：
• 初始化所有设备（传感器、显示屏）
• 计算显示偏移量，使图像在屏幕上居中显示
• 进入主循环：
◦ 捕获图像
◦ 进行边缘检测处理
◦ 在屏幕上显示处理后的图像
◦ 显示当前FPS（每秒帧数）
错误处理：
• 包含了完整的异常处理机制
• 程序结束时会进行资源清理（停止传感器、清理显示、垃圾回收）
边缘检测函数
find_edge()
image.find_edges(edge_type[, threshold])
该函数将图像转换为黑白图像，仅保留边缘为白色像素。
• edge_type 可选值包括：
◦ image.EDGE_SIMPLE - 简单的阈值高通滤波算法
◦ image.EDGE_CANNY - Canny 边缘检测算法
• threshold 是包含低阈值和高阈值的二元元组。您可以通过调整该值来控制边缘质量，默认设置为 (100, 200)。
注意： 此方法仅支持灰度图像。

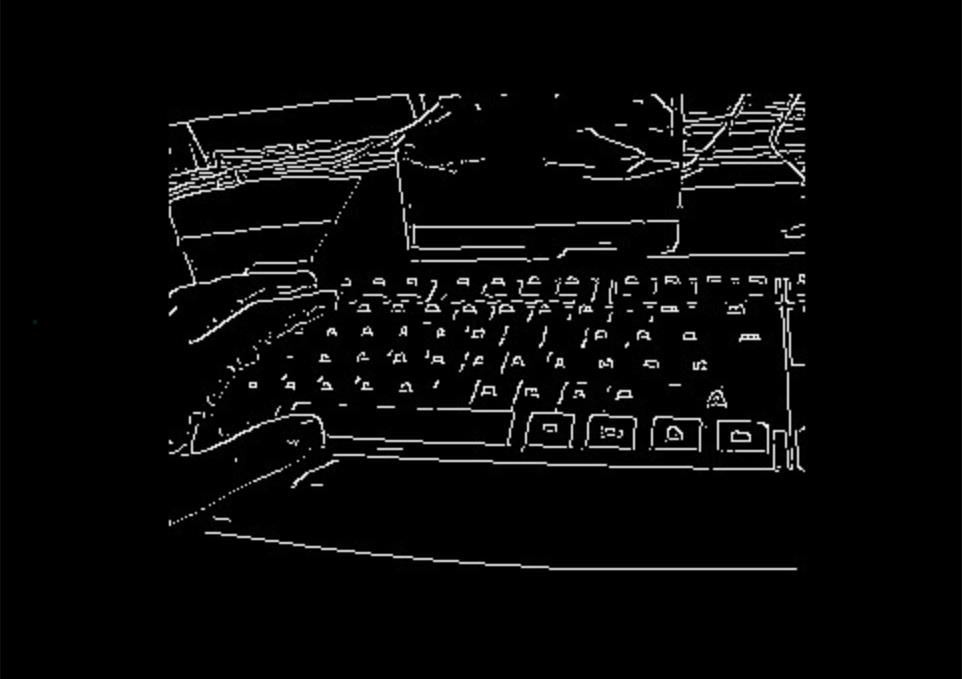

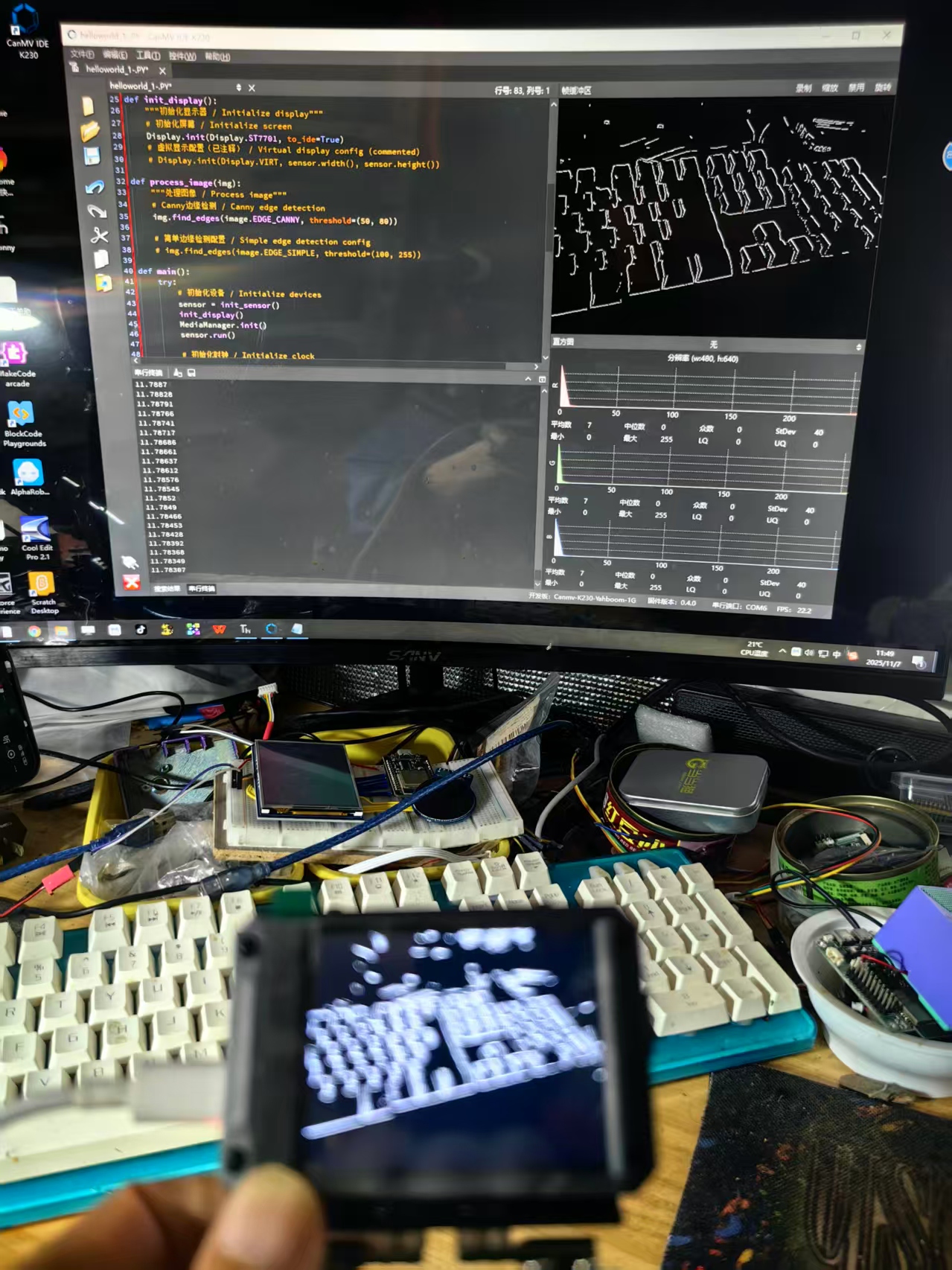

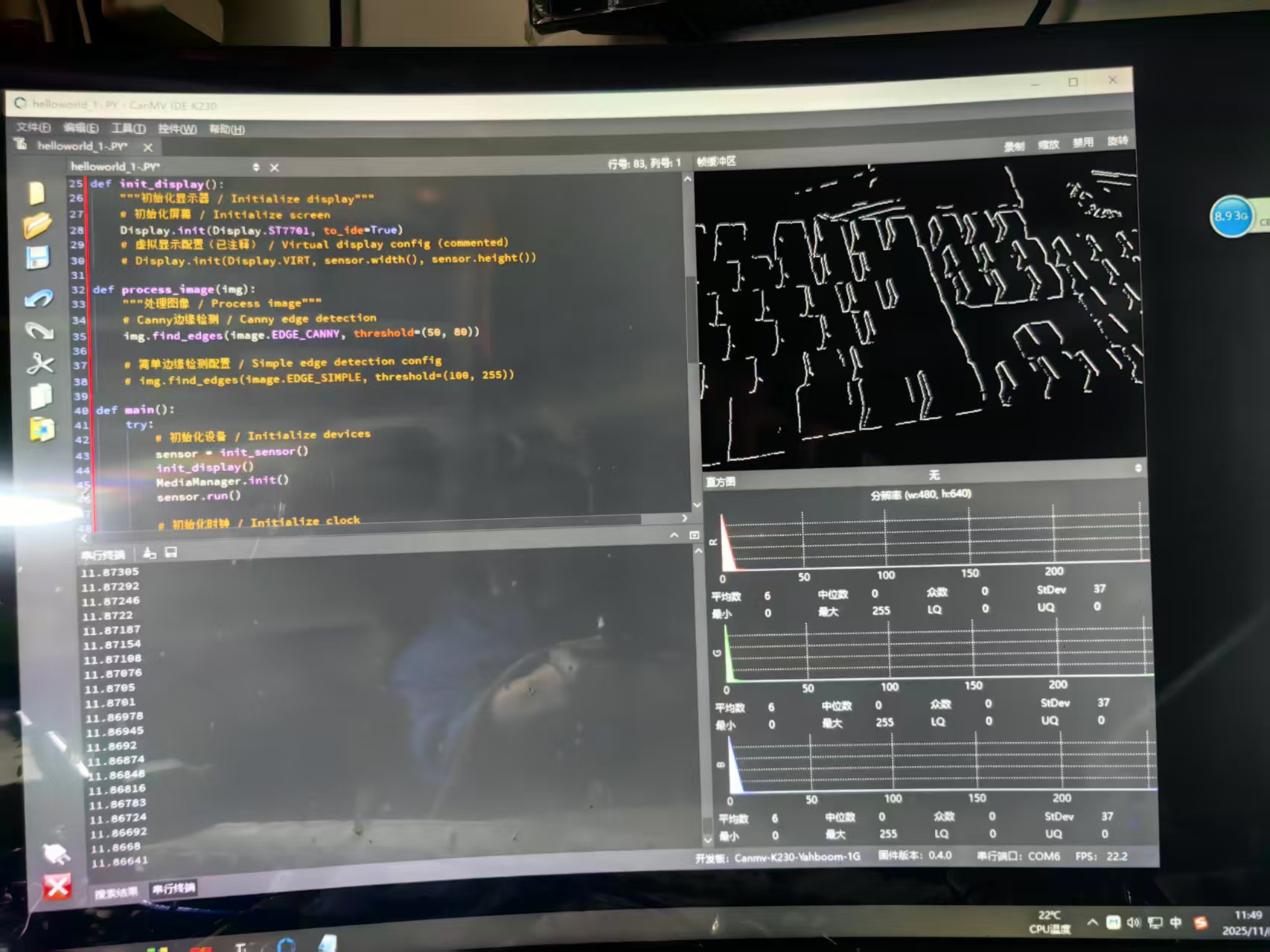

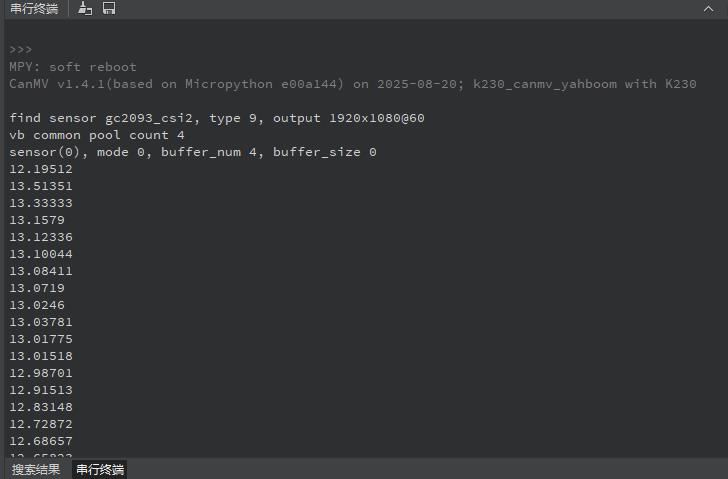

实验串口返回情况

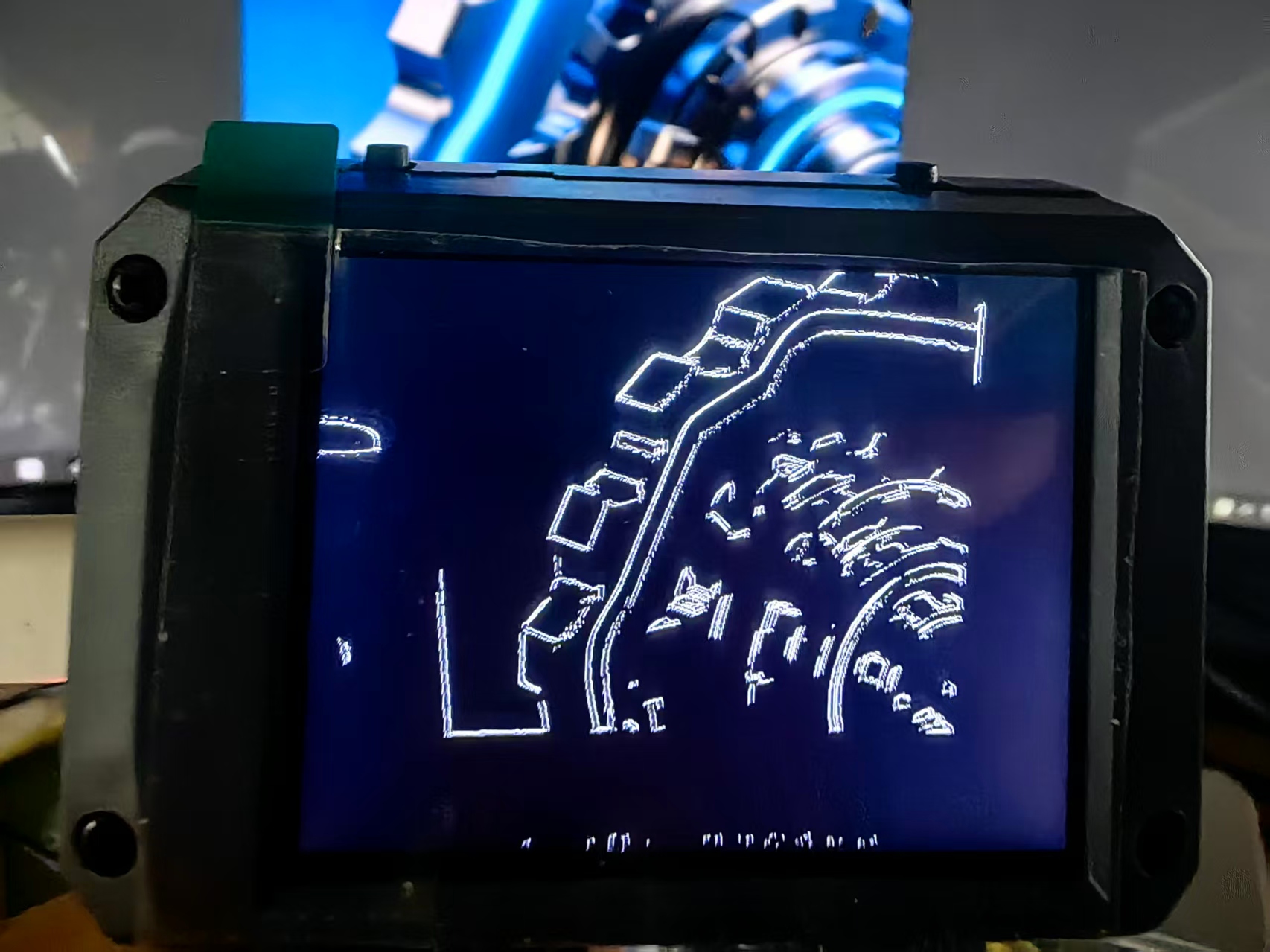

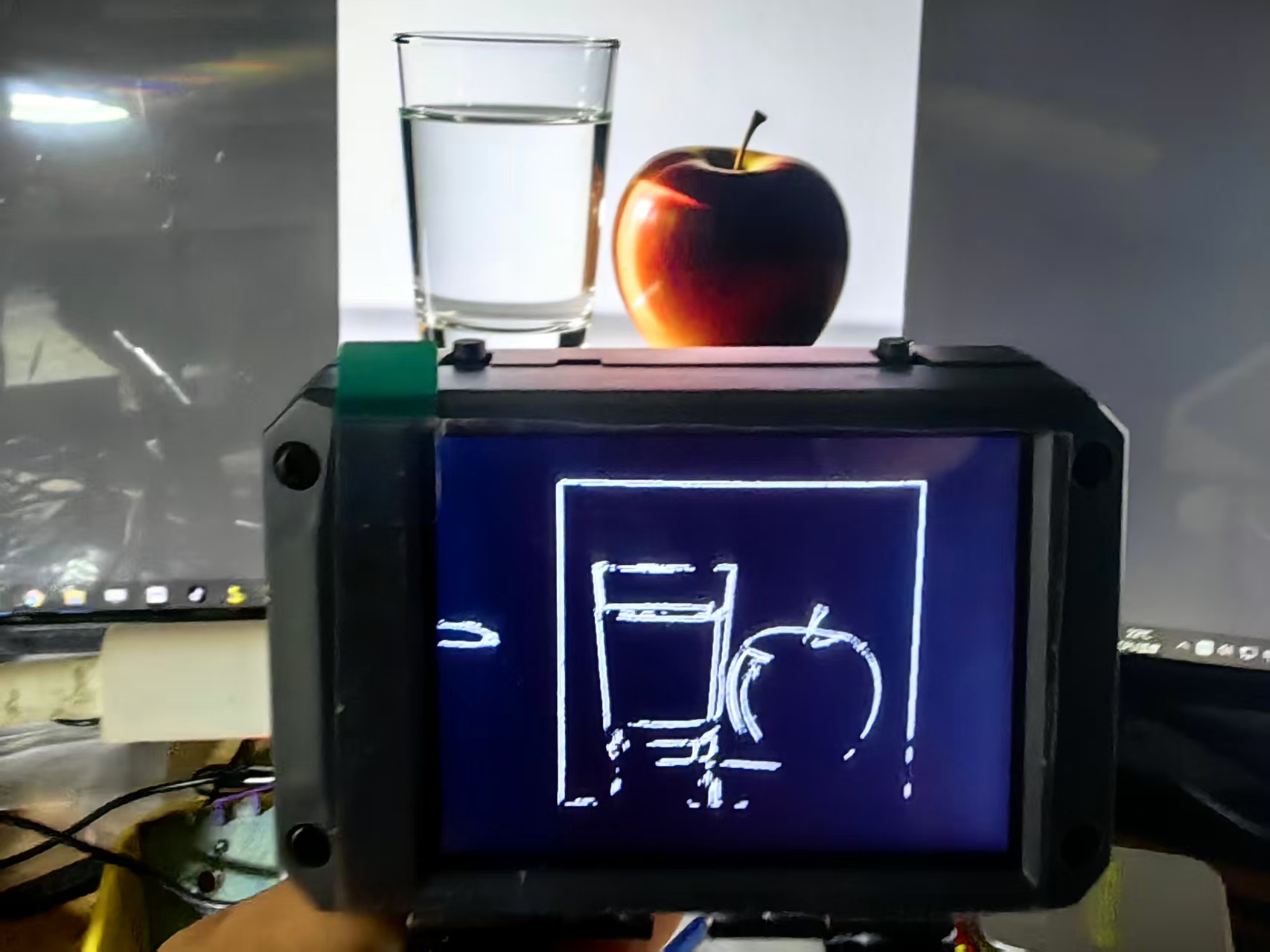

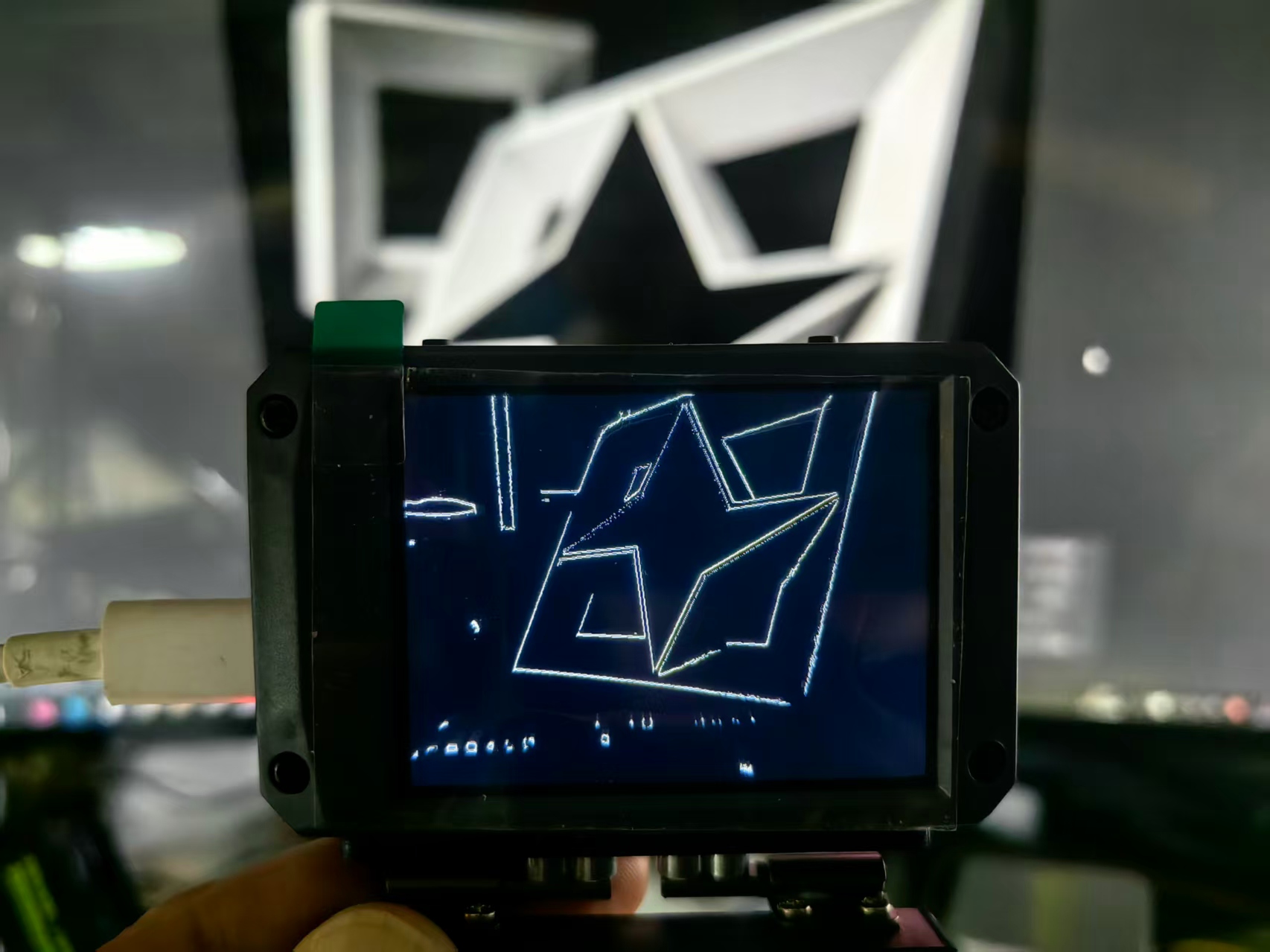

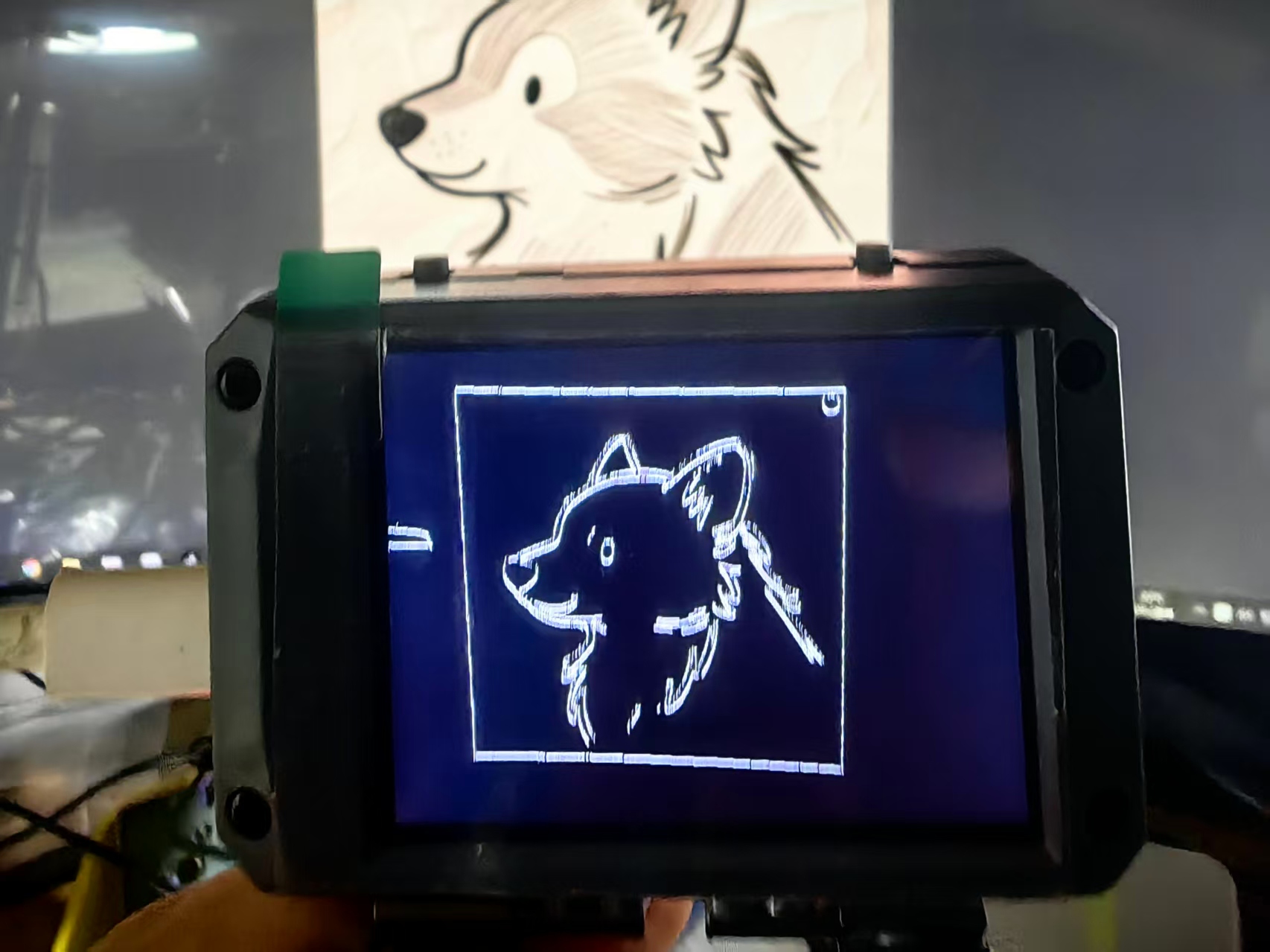

实验场景图
