【花雕动手做】CanMV K230 AI视觉识别模块之使用摄像头显示 简单

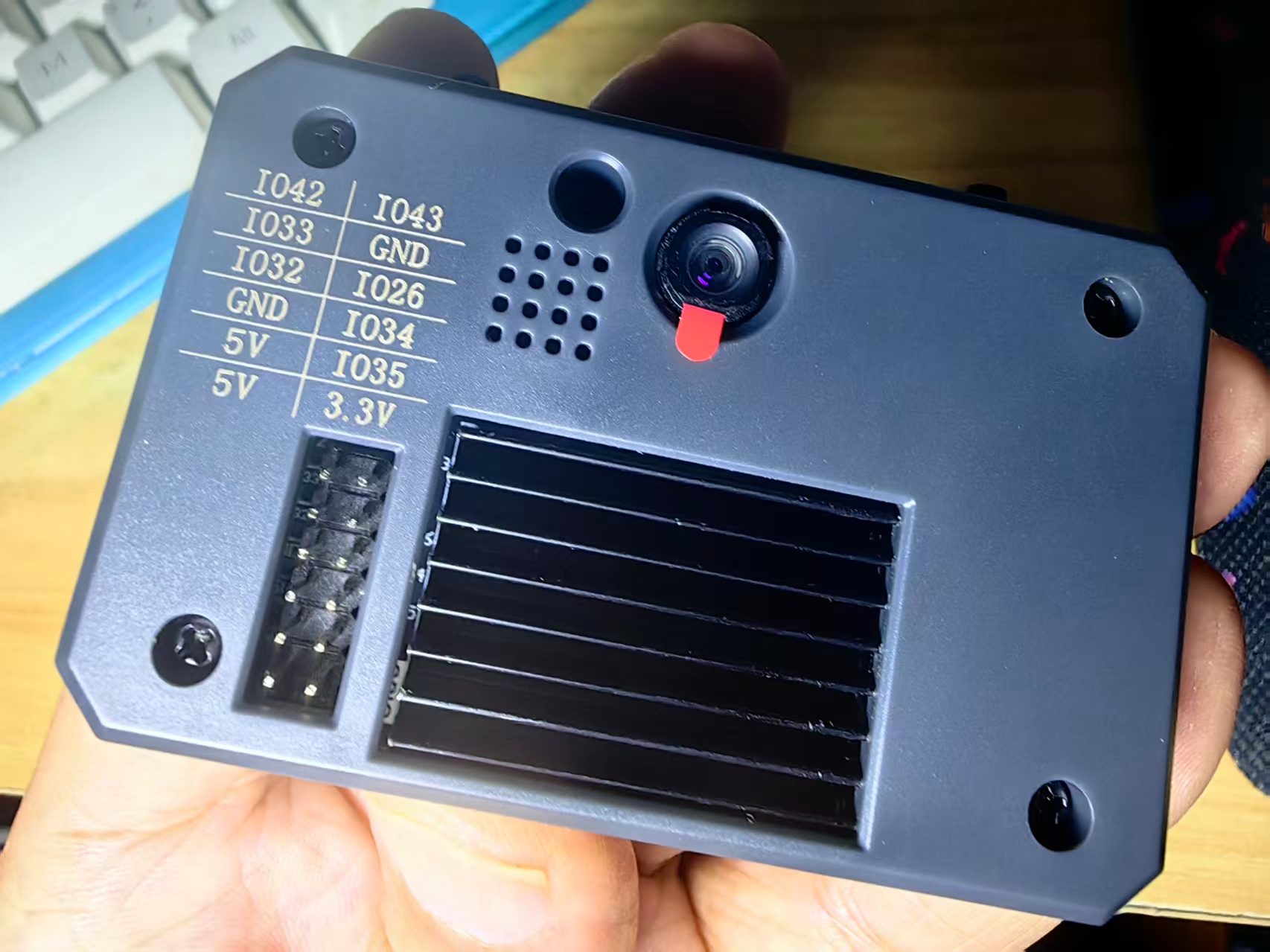

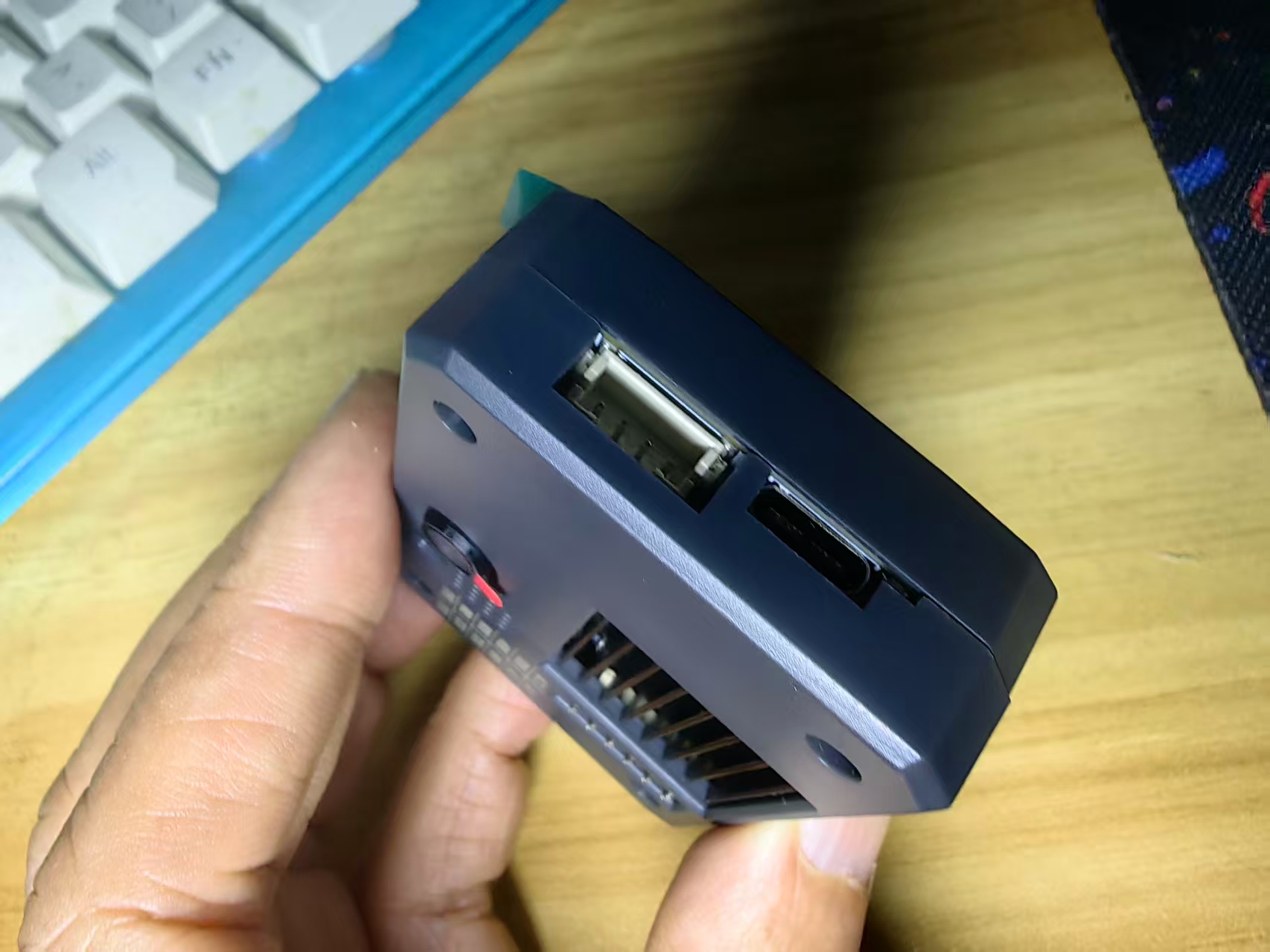

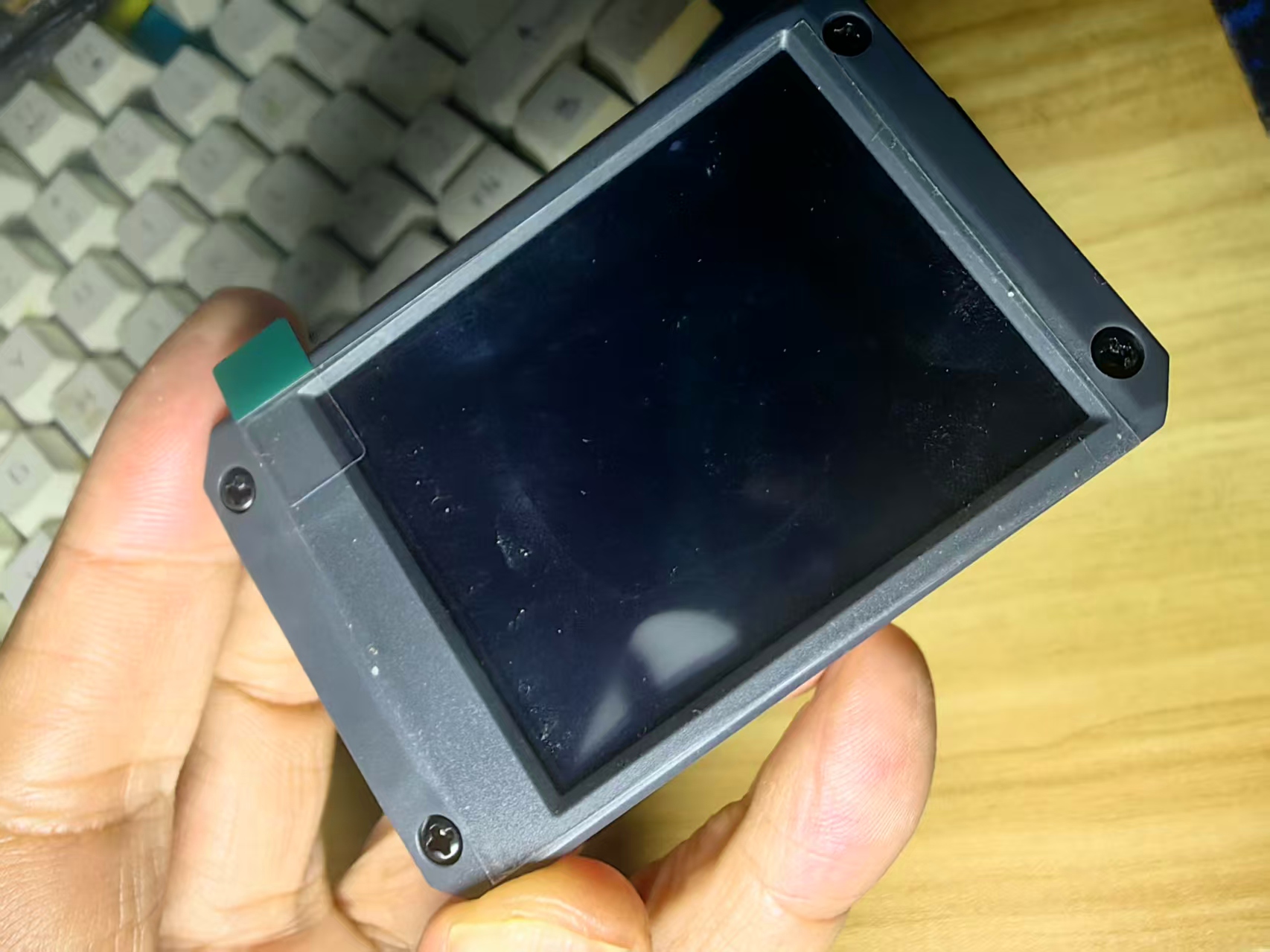

什么是 CanMV K230？
CanMV K230是一款高性价比的RISC-V边缘AI平台，凭借低功耗、强视觉处理能力和开放的开发生态，成为嵌入式AI开发的理想选择，尤其适合需要快速部署视觉与AI功能的创客、中小企业及教育场景。CanMV 是一套 AI 视觉开发平台，K230 是其核心芯片。该模块结合了图像采集、AI推理、边缘计算等能力，适合嵌入式视觉应用开发。

CanMV：类似 OpenMV 的图像处理框架，支持 Python 编程，简化视觉识别开发流程。
K230 芯片：嘉楠科技推出的 AIoT SoC，采用 RISC-V 架构，内置第三代 KPU（AI加速单元），算力高达 6 TOPS，性能是 K210 的 13.7 倍。

知识点
摄像头显示并非单一技术，而是 “摄像头图像采集→信号处理→屏幕显示” 的完整流程，核心是将摄像头捕捉的实时或存储的图像 / 视频，通过设备（如手机、电脑、监控屏）呈现出来，实现 “所见即显” 的可视化效果。

1、核心流程：从采集到显示的 4 个关键步骤
整个过程需硬件与软件协同，每一步直接影响最终显示效果：
图像采集（摄像头硬件端）
摄像头的图像传感器（如 CMOS、CCD）将光信号（镜头捕捉的场景）转换为电信号，生成原始图像数据（RAW 格式，未经处理）。
信号处理（芯片 / 算法端）
图像处理芯片（如手机的 ISP 图像信号处理器）对原始数据进行优化，包括降噪、白平衡、自动曝光、对焦校正等，将 RAW 格式转换为可识别的图像格式（如 JPEG、YUV）。
数据传输（接口 / 协议端）
处理后的图像数据通过接口或协议传输到显示模块，常见方式包括：
设备内传输：手机 / 相机通过内部总线（如 MIPI）直接传至屏幕。
外部传输：监控摄像头通过网线（TCP/IP）、HDMI 线传至显示器 / 硬盘录像机（NVR）。
屏幕显示（显示模块端）
显示面板（如 LCD、OLED）接收数据后，按像素解析并输出图像，完成 “采集→显示” 的闭环。

2、关键技术指标（影响显示效果）
这些指标同时关联摄像头硬件和显示设备，共同决定最终呈现的清晰度、流畅度：
分辨率匹配
摄像头分辨率（如 2K、4K）需与显示设备分辨率（如屏幕 2K、4K）匹配，否则会出现拉伸变形或清晰度损失（例：4K 摄像头接 1080P 屏幕，显示效果仍为 1080P）。
帧率同步
摄像头帧率（如 30fps、60fps，指每秒采集的图像数量）需与屏幕刷新率（如 60Hz、120Hz）同步，否则会出现画面卡顿、拖影（游戏 / 运动场景需 60fps 以上）。
延迟控制
从摄像头采集到屏幕显示的时间差，称为 “显示延迟”。实时场景（如视频通话、监控）需延迟＜100ms，专业场景（如直播、手术监控）需＜50ms。
色彩还原
摄像头的色彩采样率（如 4:4:4、4:2:0）与屏幕的色域（如 sRGB、DCI-P3）需匹配，否则会出现色彩偏差（例：摄像头拍的 “红色”，屏幕显示偏橙）。

3、典型应用场景（按使用目的分）
不同场景对 “采集→显示” 的需求差异较大，核心是平衡清晰度、延迟和成本：
消费电子：手机视频通话（需低延迟、720P/1080P 分辨率）、相机实时取景（需高色彩还原、无延迟）、电脑视频会议（依赖摄像头与显示器分辨率匹配）。

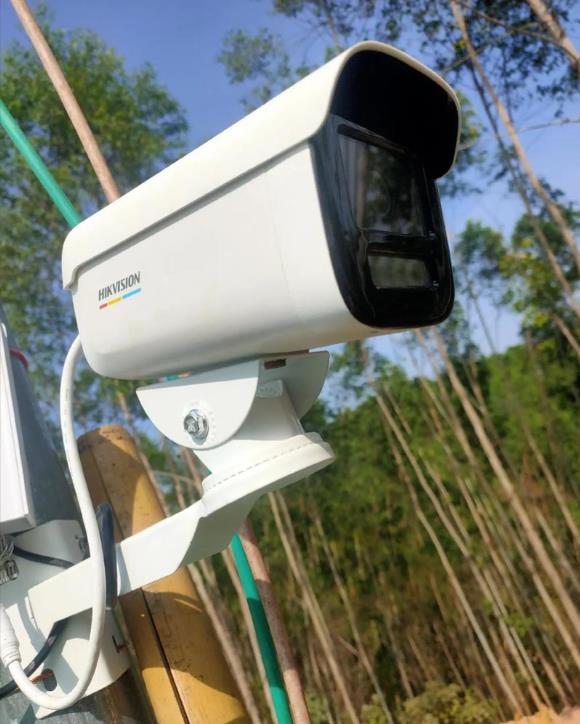

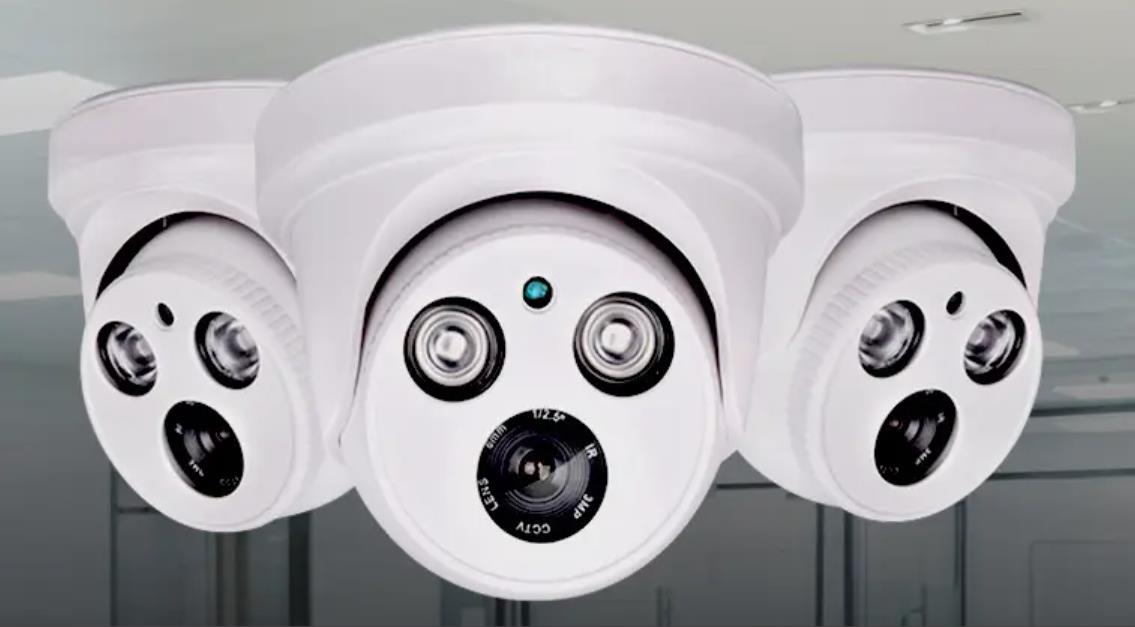

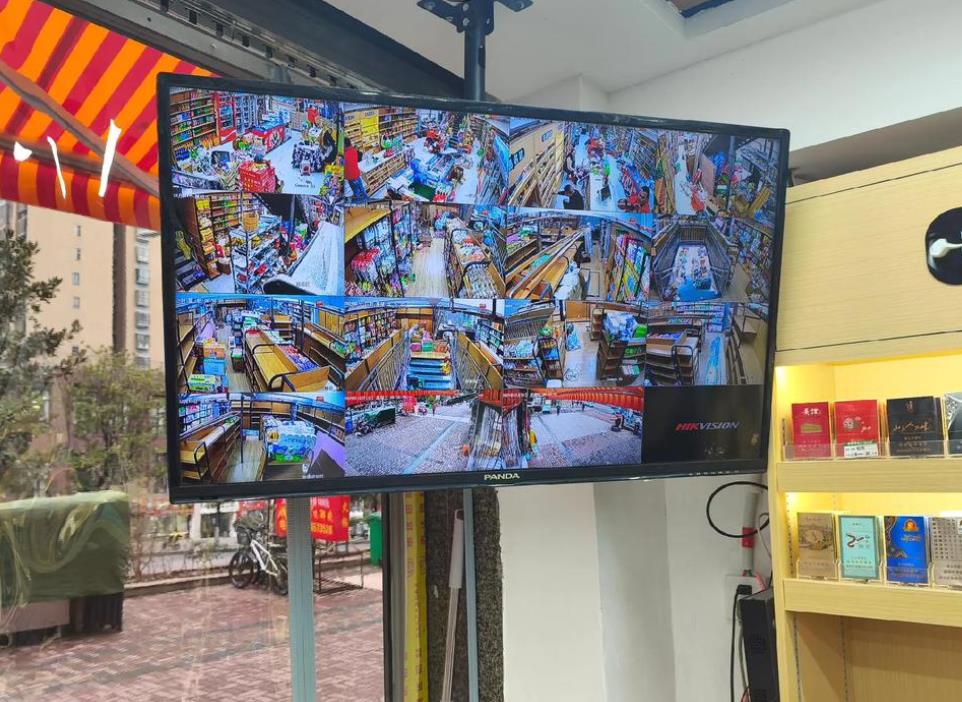

安防监控：监控摄像头 + NVR + 显示器（需 24 小时稳定显示、支持多画面分割，分辨率多为 1080P/4K）、家用智能摄像头（手机远程显示，需低流量 + 清晰）。
专业领域：直播（摄像头采集→编码器→电脑 / 大屏显示，需高帧率 + 低延迟）、医疗手术（内窥镜摄像头→医用显示器，需高分辨率 + 精准色彩）、工业检测（工业摄像头→工控屏，需抗干扰 + 稳定显示）。

4、常见问题与解决方案
显示画面模糊
原因：摄像头分辨率低于显示设备、镜头脏污、传输过程中数据压缩过度。
解决：更换高分辨率摄像头、清洁镜头、使用无损传输协议（如 HDMI 2.1、网线直连）。
画面卡顿 / 延迟高
原因：摄像头帧率低、传输带宽不足（如 WiFi 信号弱）、设备处理性能不足。
解决：提升摄像头帧率（如 30fps→60fps）、优化网络（如用有线连接）、升级图像处理芯片。
色彩偏差
原因：摄像头与屏幕色域不匹配、摄像头白平衡未校准。
解决：在设备设置中统一色域（如均设为 sRGB）、手动校准摄像头白平衡。

【花雕动手做】CanMV K230 AI视觉识别模块之使用摄像头显示
在IDE的帧缓冲区中显示摄像头捕获到的图像
我们用CanMV IDE打开例程代码，将K230用usb连接到电脑上

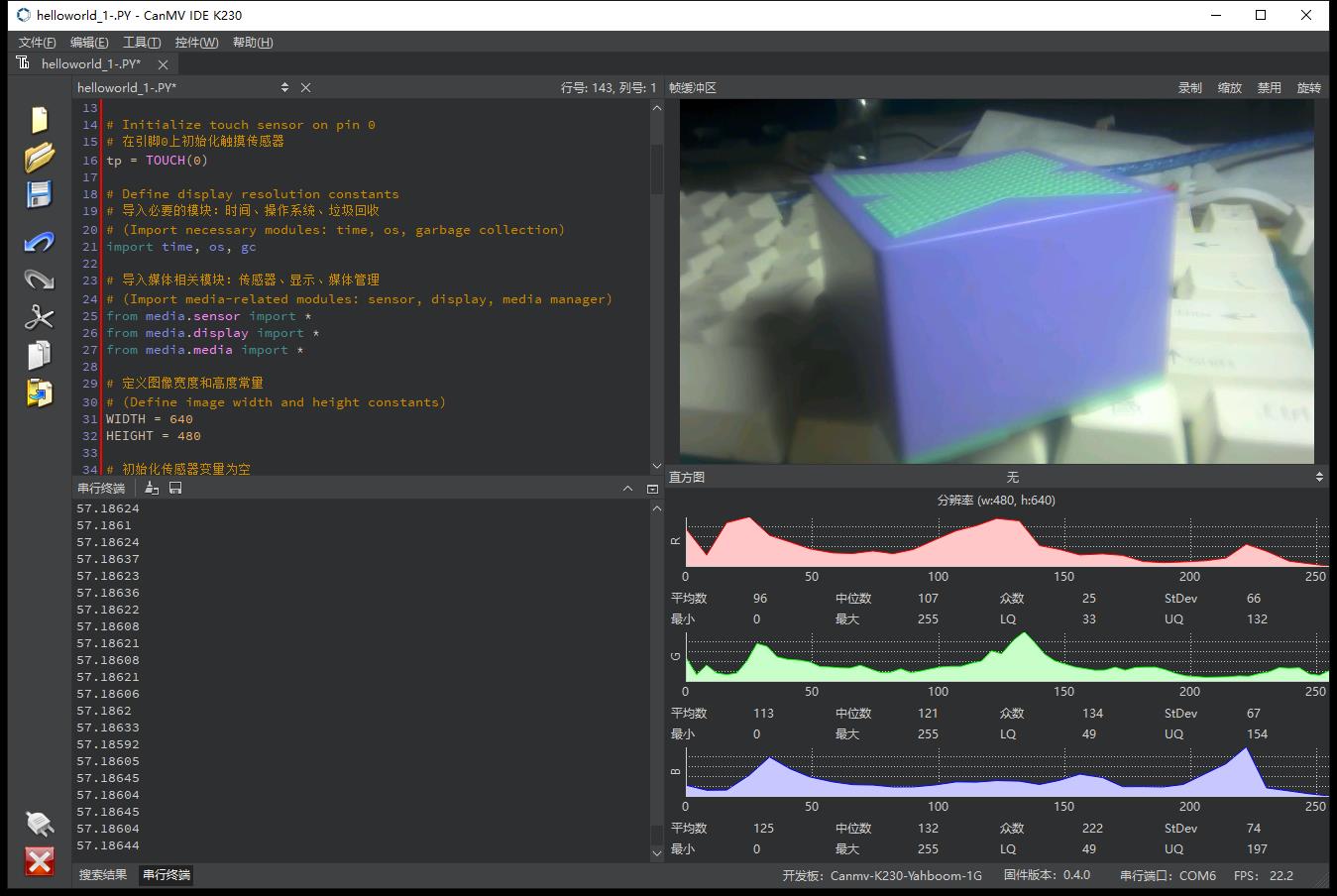

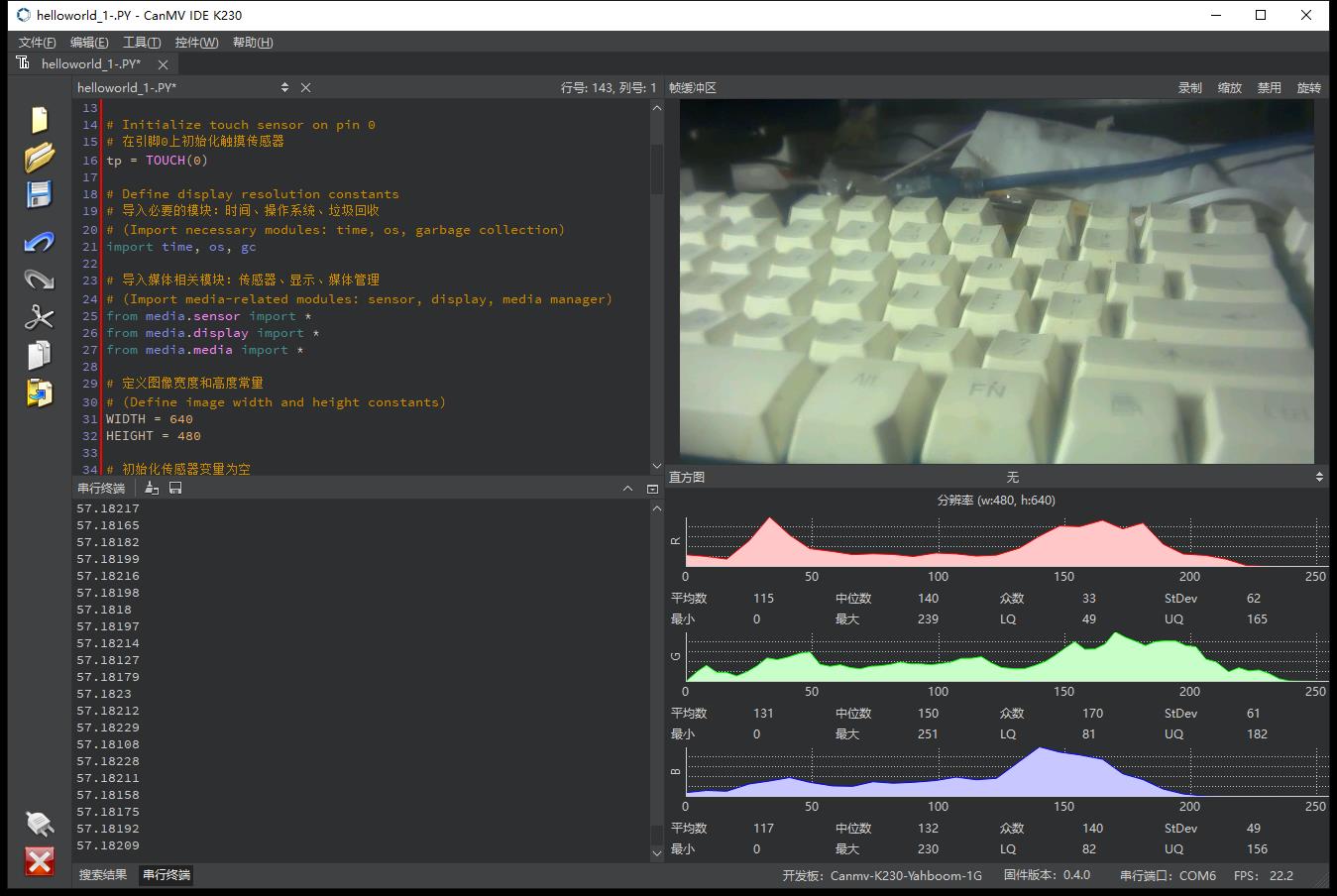

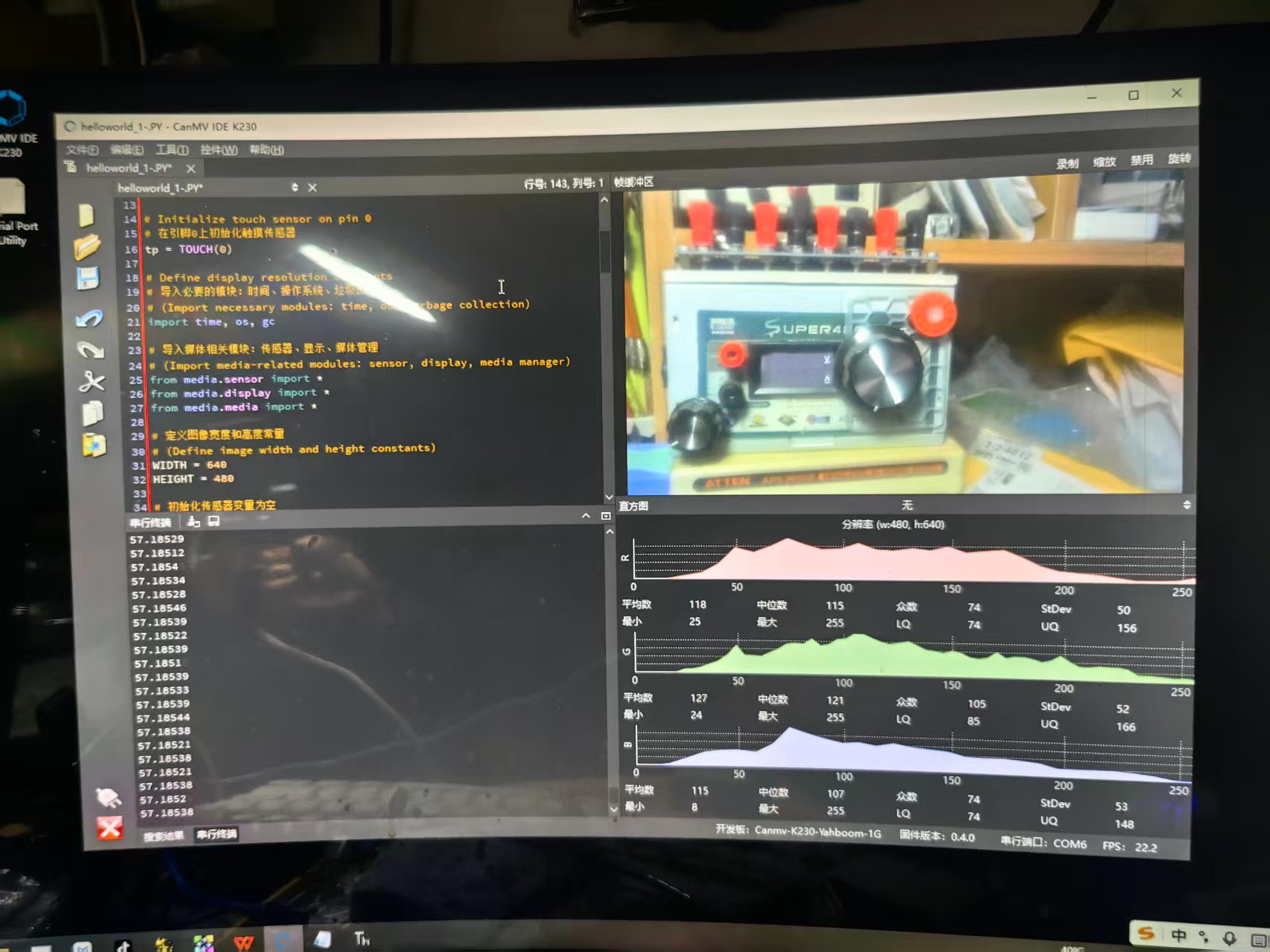

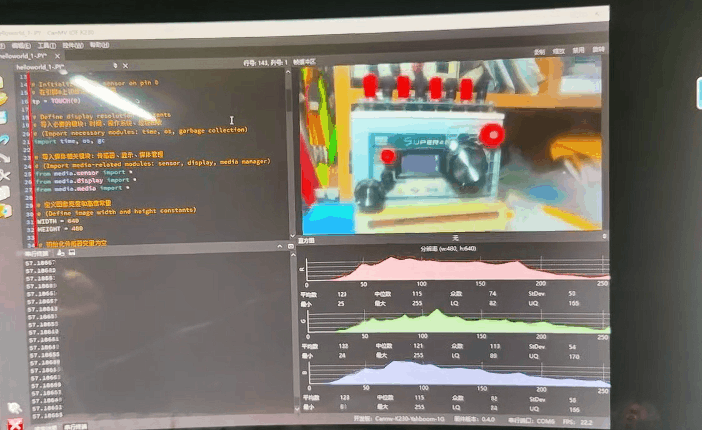

点击CanMV IDE左下角的运行按钮，可以看到IDE右上角的帧缓冲区中显示了摄像头捕获到的图像

项目测试实验代码


代码解读：

程序总体功能
这是一个完整的摄像头实时显示程序，用于在CanMV K230模块上捕获摄像头画面并实时显示在屏幕上。

硬件初始化流程
1. 模块导入
python
import time, os, gc
from media.sensor import *
from media.display import *
from media.media import *
time: 用于延时和帧率计算
os: 系统操作和退出点管理
gc: 垃圾回收，防止内存泄漏
media.sensor: 摄像头传感器控制
media.display: 显示控
media.media: 媒体资源管理

2. 摄像头初始化配置
python
sensor = Sensor()          # 创建传感器对象
sensor.reset()             # 复位摄像头
sensor.set_framesize(width=WIDTH, height=HEIGHT)  # 设置分辨率640x480
sensor.set_pixformat(Sensor.RGB565)  # 设置图像格式为16位RGB
sensor.run()               # 启动摄像头
RGB565格式说明：
每个像素占用2字节（16位）
红色5位 + 绿色6位 + 蓝色5位
相比RGB888（24位）节省内存，适合嵌入式设备

3. 显示系统初始化
python
Display.init(Display.ST7701, width=WIDTH, height=HEIGHT, to_ide=True)
MediaManager.init()
ST7701: 显示屏驱动芯片型号
to_ide=True: 同时输出到IDE和物理屏幕，方便调试

主循环工作流程
实时图像处理流水线：
text
摄像头采集 → 图像捕获 → 显示输出 → 性能监控 → 内存清理
详细步骤：
python
while True:
   fps.tick()                    # 1. 记录时间点
   os.exitpoint()               # 2. 检查退出信号
   img = sensor.snapshot()      # 3. 捕获一帧图像
   Display.show_image(img)      # 4. 显示图像
   gc.collect()                 # 5. 垃圾回收
   time.sleep_ms(5)             # 6. 控制帧率
   print(fps.fps())             # 7. 打印帧率
性能优化特性
1. 帧率控制
time.sleep_ms(5)：每帧延时5ms，控制最大帧率约200FPS
防止CPU过载，平衡性能与功耗

2. 内存管理
gc.collect()：定期触发垃圾回收
防止内存碎片和泄漏，确保长期稳定运行

3. 帧率监控
time.clock()：高精度计时器
实时计算并显示FPS，便于性能调优

异常处理机制
三级保护机制：
python
try:
   # 主程序逻辑
except KeyboardInterrupt:    # 用户主动中断(Ctrl+C)
   print("user stop")
except BaseException:        # 其他所有异常
   print(f"Exception '{e}'")
finally:                     # 无论如何都会执行
   # 资源清理代码

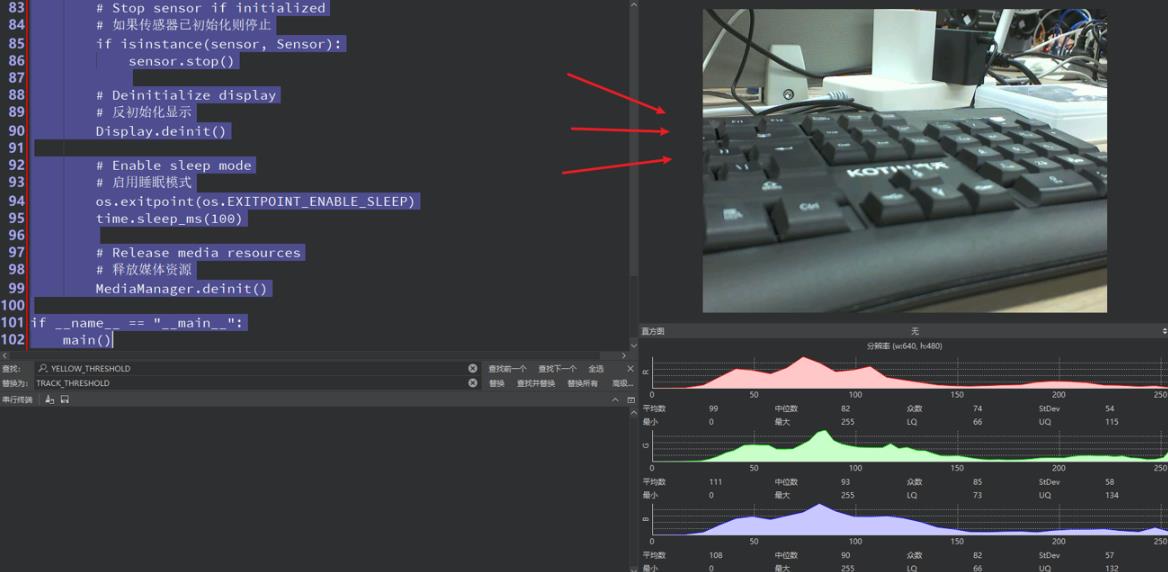

资源清理流程
安全关闭顺序：
停止摄像头：sensor.stop()
关闭显示：Display.deinit()
设置睡眠模式：os.exitpoint(os.EXITPOINT_ENABLE_SLEEP)
释放媒体资源：MediaManager.deinit()

可扩展功能
注释掉的配置选项：
python
# sensor.set_hmirror(False)   # 水平镜像
# sensor.set_vflip(False)     # 垂直翻转
这些功能可用于：
前置摄像头镜像处理
适应不同的摄像头安装方向

预期运行效果
启动阶段：初始化摄像头和显示，打印配置信息
运行阶段：实时显示摄像头画面，控制台输出帧率（如：30.5）
退出阶段：用户按Ctrl+C，安全释放所有资源

调试技巧
帧率过低：检查摄像头连接、分辨率设置
白屏/黑屏：检查显示初始化、摄像头供电
内存错误：调整gc.collect()频率或移除延时

这是一个典型的嵌入式视觉应用基础框架，为后续的图像处理、AI识别等功能提供了稳定的视频流基础。

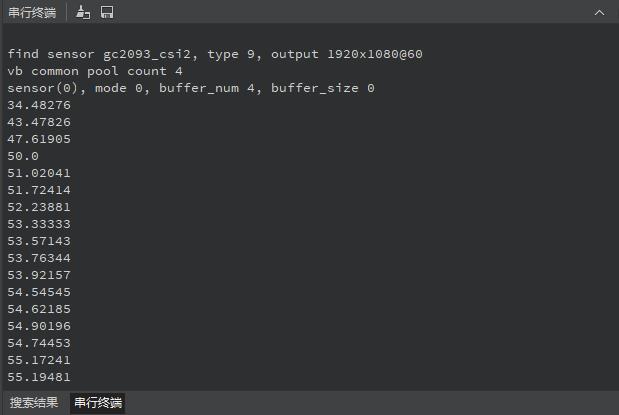

实验串口返回情况

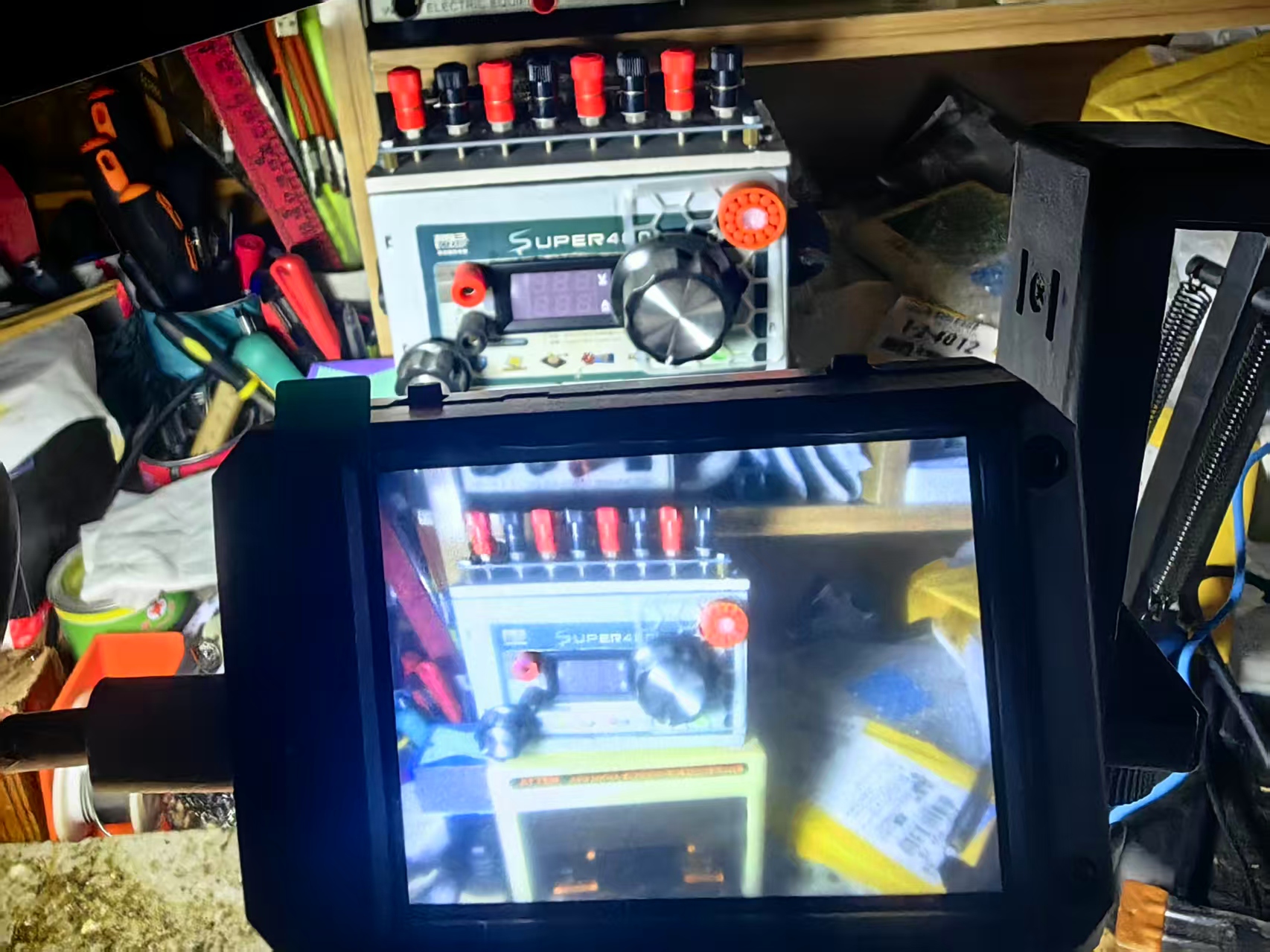

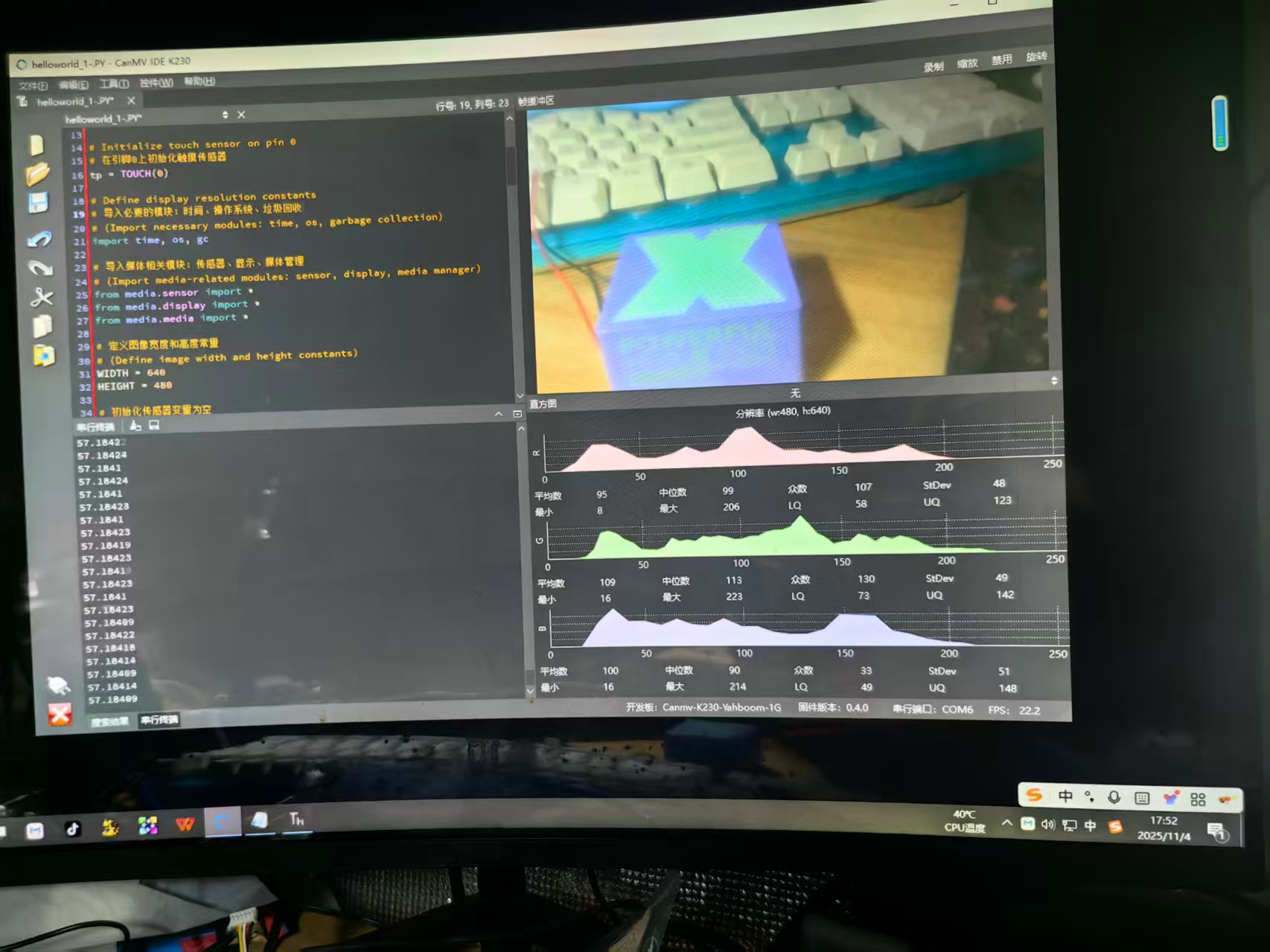

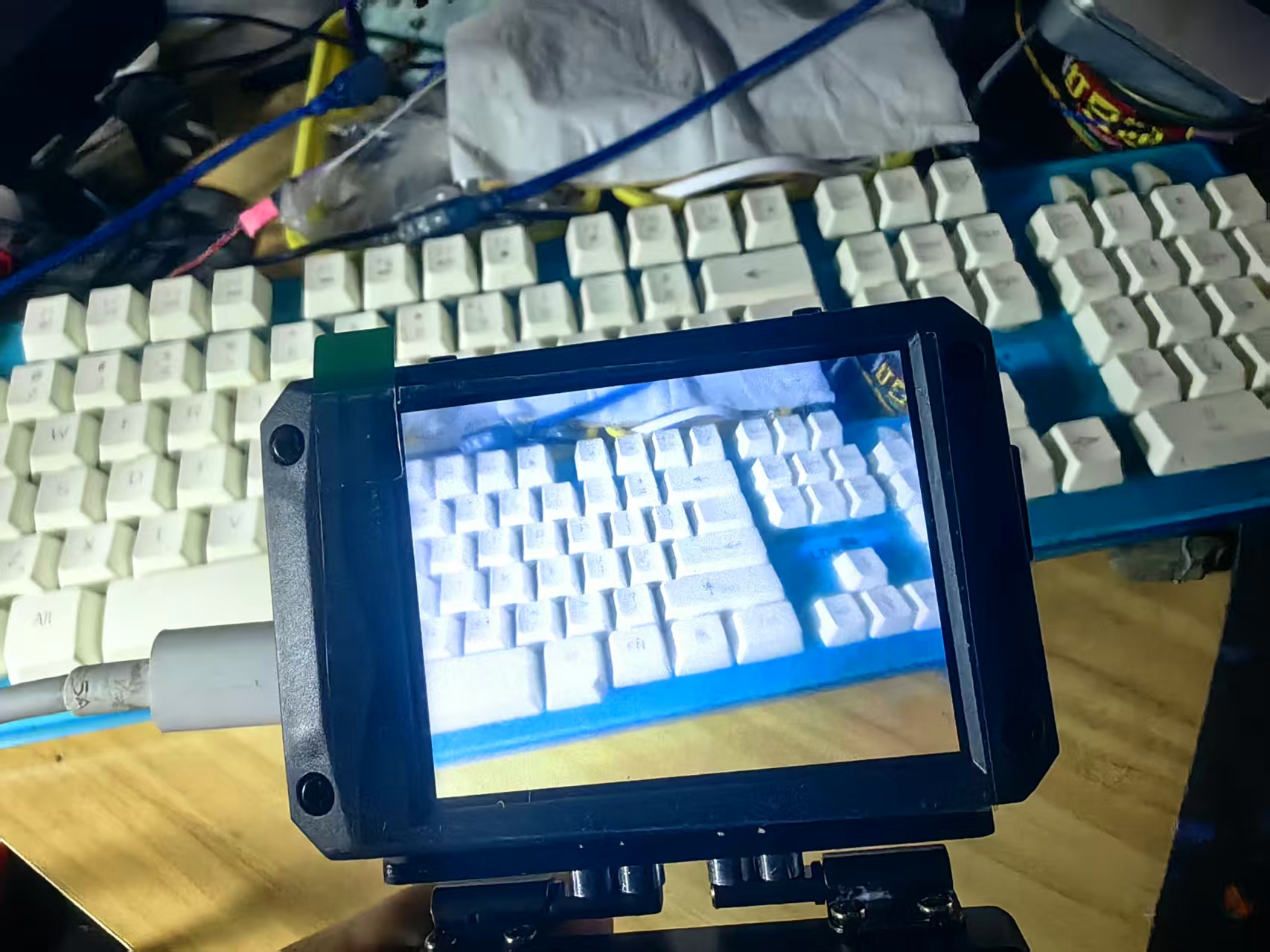

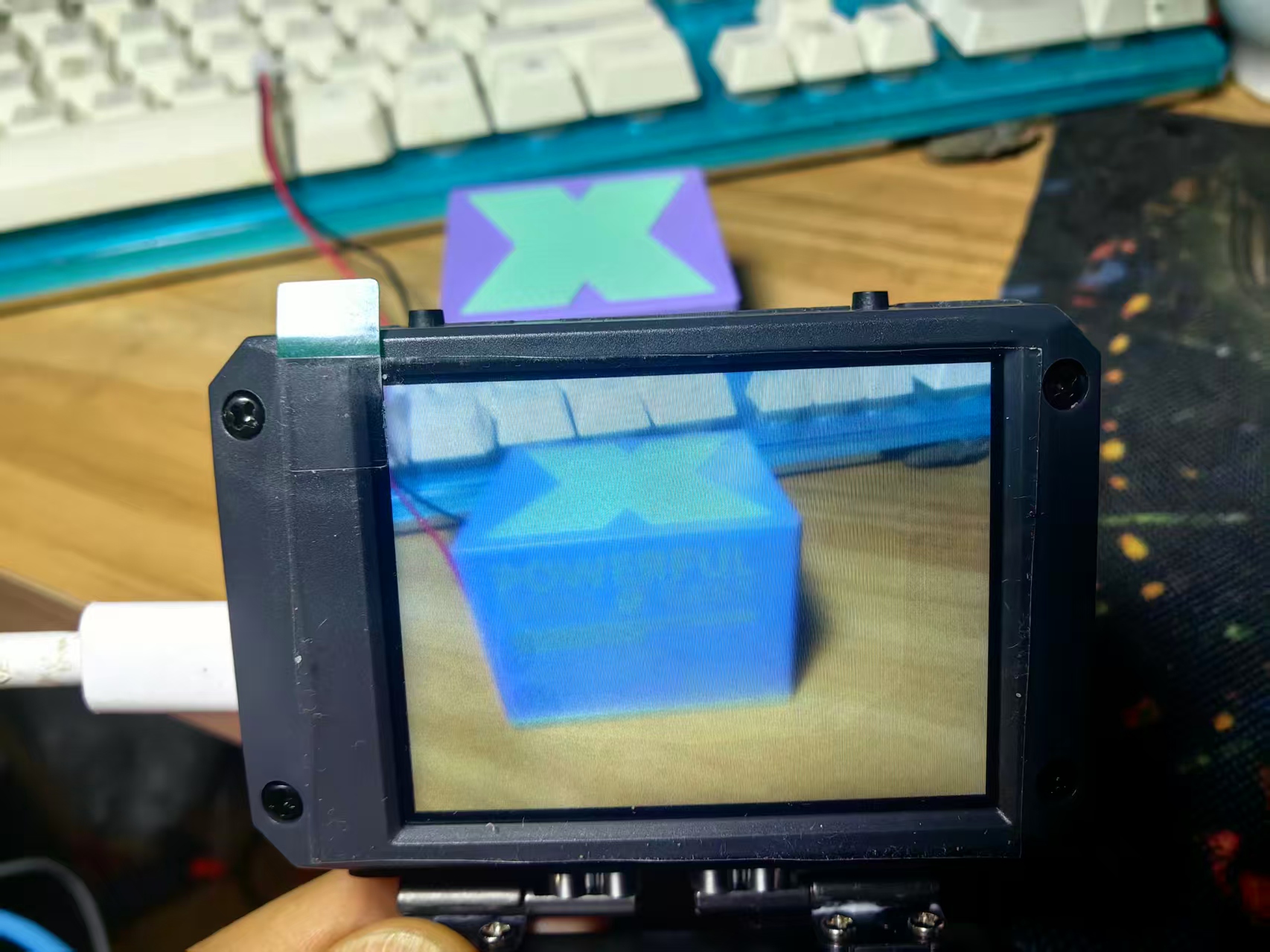

实验场景图  动态图
