【花雕动手做】CanMV K230 AI视觉识别模块之使用draw_string_advanced()方法绘制文字 简单

什么是 CanMV K230？
CanMV K230是一款高性价比的RISC-V边缘AI平台，凭借低功耗、强视觉处理能力和开放的开发生态，成为嵌入式AI开发的理想选择，尤其适合需要快速部署视觉与AI功能的创客、中小企业及教育场景。CanMV 是一套 AI 视觉开发平台，K230 是其核心芯片。该模块结合了图像采集、AI推理、边缘计算等能力，适合嵌入式视觉应用开发。

CanMV：类似 OpenMV 的图像处理框架，支持 Python 编程，简化视觉识别开发流程。
K230 芯片：嘉楠科技推出的 AIoT SoC，采用 RISC-V 架构，内置第三代 KPU（AI加速单元），算力高达 6 TOPS，性能是 K210 的 13.7 倍。

绘制文字的draw_string_advanced方法

【推荐使用】
draw_string_advanced
增强版 draw_string，支持中文显示，并允许用户通过 font 参数自定义字体。
image.draw_string_advanced(x, y, char_size, str, [color, font])

【不推荐使用】
draw_string
image.draw_string(x, y, text[, color[, scale=1[, x_spacing=0[, y_spacing=0[, mono_space=True]]]]])
从图像的 (x, y) 位置开始绘制 8x10 大小的文本。参数可以分别传入 x, y，也可以作为元组 (x, y) 一起传递。

text: 要绘制的字符串，换行符 \n、\r 或 \r\n 用于将光标移动到下一行。
color: 表示颜色的 RGB888 元组，适用于灰度或 RGB565 图像，默认为白色。对于灰度图像，还可以传递像素值（范围 0-255）；对于 RGB565 图像，可以传递字节翻转的 RGB565 值。
scale: 控制文本的缩放比例，默认为 1。只能为整数。
x_spacing: 调整字符之间的水平间距。正值表示增加间距，负值表示减少。
y_spacing: 调整行之间的垂直间距。正值表示增加间距，负值表示减少。
mono_space: 默认为 True，使字符具有固定宽度。设置为 False 时，字符间距将根据字符宽度动态调整。
该方法返回图像对象，允许通过链式调用其他方法。

不支持压缩图像和 Bayer 格式图像。

项目测试实验代码

解读这段CanMV K230文字绘制代码的技术细节和实现原理：

整体架构分析
1. 模块化设计
python
# 核心模块导入
from media.display import *    # 显示功能
from media.media import *      # 媒体管理
模块分工明确：display负责图形显示，media负责资源管理
硬件抽象层：通过统一的API屏蔽底层硬件差异

核心技术深度解析
1. 显示系统初始化流程
python
# 图像缓冲区创建
img = image.Image(DISPLAY_WIDTH, DISPLAY_HEIGHT, image.ARGB8888)

# 显示驱动初始化
Display.init(Display.ST7701, width=DISPLAY_WIDTH, height=DISPLAY_HEIGHT, to_ide=True)

# 媒体管理器初始化
MediaManager.init()
技术要点分析：

ARGB8888格式详解：
text
每个像素32位分配：
A (Alpha)  [31:24] - 透明度通道 (本例中未使用，全为0xFF)
R (Red)    [23:16] - 红色通道 (0-255)
G (Green)  [15:8]  - 绿色通道 (0-255)
B (Blue)   [7:0]   - 蓝色通道 (0-255)

内存布局：0xAARRGGBB
示例：白色 = 0xFFFFFFFF，红色 = 0xFFFF0000
ST7701驱动特性：
RGB接口：并行RGB 16/18/24位接口

分辨率支持：最高支持1280x800

硬件加速：可能包含2D图形加速功能

2. draw_string_advanced() 方法技术实现
方法签名推测：
python
def draw_string_advanced(x, y, size, text, color,
                       font=None, background=None,
                       spacing=1, monospace=False):
   """
   高级文字绘制方法完整参数
   """
底层渲染算法：
c
// 基于FreeType或类似字体引擎的实现
typedef struct {
   uint16_t x;
   uint16_t y;
   uint8_t size;
   char* text;
   uint32_t color;
   Font* font;
} TextRenderParams;

void draw_string_advanced(TextRenderParams* params) {
   // 1. 字体加载和缩放
   Font* font = load_font(params->font, params->size);

   // 2. 文本编码转换
   uint32_t* unicode_chars = text_to_unicode(params->text);

   // 3. 逐个字符渲染
   uint16_t cursor_x = params->x;
   for(int i = 0; unicode_chars[i] != 0; i++) {
       // 获取字符位图
       CharBitmap* bitmap = get_char_bitmap(font, unicode_chars[i]);

       // 4. 位图渲染到帧缓冲区
       render_char_bitmap(cursor_x, params->y, bitmap, params->color);

       // 5. 更新光标位置（考虑字符宽度和间距）
       cursor_x += bitmap->advance + params->spacing;
   }
}
3. 多语言文字处理技术
字符编码处理：
python
def handle_multi_language_text(text):
   """
   处理多语言文本的编码和渲染
   """
   # 编码检测
   if is_ascii_text(text):
       # ASCII文本（英文、数字、符号）
       encoding = 'ascii'
       font_file = 'latin_font.bin'

   elif contains_chinese(text):
       # 中文字符检测
       encoding = 'gb2312'  # 或UTF-8
       font_file = 'chinese_font.bin'

   else:
       # 其他语言
       encoding = 'utf-8'
       font_file = 'unicode_font.bin'

   return encoding, font_file
中文字符渲染优化：
python
def render_chinese_character(char, size):
   """
   中文字符的特殊处理
   """
   # 中文字符特点：
   # - 字形复杂，笔画多
   # - 在点阵字体中需要更高分辨率
   # - 可能需要矢量轮廓渲染

   if size < 20:
       # 小字号使用简化字型
       use_simplified_glyph = True
       antialias = False
   else:
       # 大字号使用完整字型，启用抗锯齿
       use_simplified_glyph = False
       antialias = True

   return load_chinese_glyph(char, size, use_simplified_glyph, antialias)
4. 坐标系统和布局算法
文字位置计算：
python
def calculate_text_position(text, size, alignment='center'):
   """
   计算文字在屏幕上的位置
   """
   # 估算文本宽度（近似计算）
   if is_chinese_text(text):
       char_width = size * 0.8  # 中文字符宽度系数
   else:
       char_width = size * 0.6  # 英文字符宽度系数

   text_width = len(text) * char_width

   # 根据对齐方式计算起始x坐标
   if alignment == 'center':
       x = (DISPLAY_WIDTH - text_width) // 2
   elif alignment == 'left':
       x = 10  # 左边距
   else:  # right
       x = DISPLAY_WIDTH - text_width - 10

   return x
实际坐标分析：
python
# 代码中的坐标布局：
英文: (230, 150) - "Hello World!" ≈ 240像素宽，居中：230+120=350（接近320）
中文: (245, 200) - "世界你好！" ≈ 125像素宽，居中：245+62.5=307.5（接近320）
数字: (230, 260) - "1234567890" ≈ 180像素宽，居中：230+90=320（完美居中）

# 垂直间距：50像素，形成清晰的视觉层次
5. 颜色管理和视觉设计
颜色空间处理：
python
def color_management_system():
   """
   颜色管理和转换
   """
   # RGB888转RGB565（如果显示硬件需要）
   def rgb888_to_rgb565(r, g, b):
       return ((r & 0xF8) << 8) | ((g & 0xFC) << 3) | (b >> 3)

   # 伽马校正（可选）
   def gamma_correct(color):
       # 提高在LCD上的显示效果
       return int(pow(color / 255.0, 2.2) * 255)
色彩心理学应用：
python
颜色策略 = {
   "英文": (0, 0, 255),      # 蓝色 - 技术、专业、稳定
   "中文": (0, 255, 127),    # 翠绿 - 自然、和谐、生机
   "数字": (255, 0, 0)       # 红色 - 重要、警示、突出
}
6. 性能优化技术
字体缓存机制：
python
class FontCache:
   def __init__(self):
       self.cache = {}
       self.max_size = 100  # 最大缓存字符数

   def get_char(self, char, size):
       key = (char, size)
       if key in self.cache:
           return self.cache[key]

       # 缓存未命中，加载字符
       bitmap = load_char_from_flash(char, size)

       # LRU缓存管理
       if len(self.cache) >= self.max_size:
           self.evict_oldest()

       self.cache[key] = bitmap
       return bitmap
双缓冲显示技术：
python
def double_buffering_system():
   """
   双缓冲显示，避免闪烁
   """
   # 前台缓冲区：当前显示的内容
   # 后台缓冲区：正在绘制的内容

   while True:
       # 在后台缓冲区绘制
       back_buffer.clear()
       back_buffer.draw_text(...)

       # 交换缓冲区（原子操作）
       swap_buffers()
7. 异常处理和鲁棒性
资源管理：
python
def safe_resource_management():
   try:
       # 资源申请
       display = Display.init(...)
       media = MediaManager.init()

       # 业务逻辑
       main_loop()

   finally:
       # 确保资源释放（RAII模式）
       if display:
           Display.deinit()
       if media:
           MediaManager.deinit()
字体回退机制：
python
def robust_text_rendering(text, size, color):
   """
   健壮的文字渲染，处理字体缺失等情况
   """
   try:
       img.draw_string_advanced(x, y, size, text, color)
   except FontNotFoundError:
       # 字体缺失，使用默认字体
       img.draw_string_advanced(x, y, size, "【字体缺失】", color)
   except UnicodeEncodeError:
       # 编码错误，显示替代字符
       img.draw_string_advanced(x, y, size, "???", color)
技术亮点总结
多语言支持：完整的中英文和数字渲染能力
硬件加速：利用显示控制器的图形功能
内存优化：高效的字体缓存和位图管理
视觉设计：科学的颜色搭配和布局算法
系统稳定性：完善的异常处理和资源管理
实时性能：优化的渲染流水线，适合嵌入式环境

这个文字显示系统展示了CanMV K230在嵌入式GUI开发方面的强大能力，为复杂的用户界面应用奠定了坚实的技术基础。

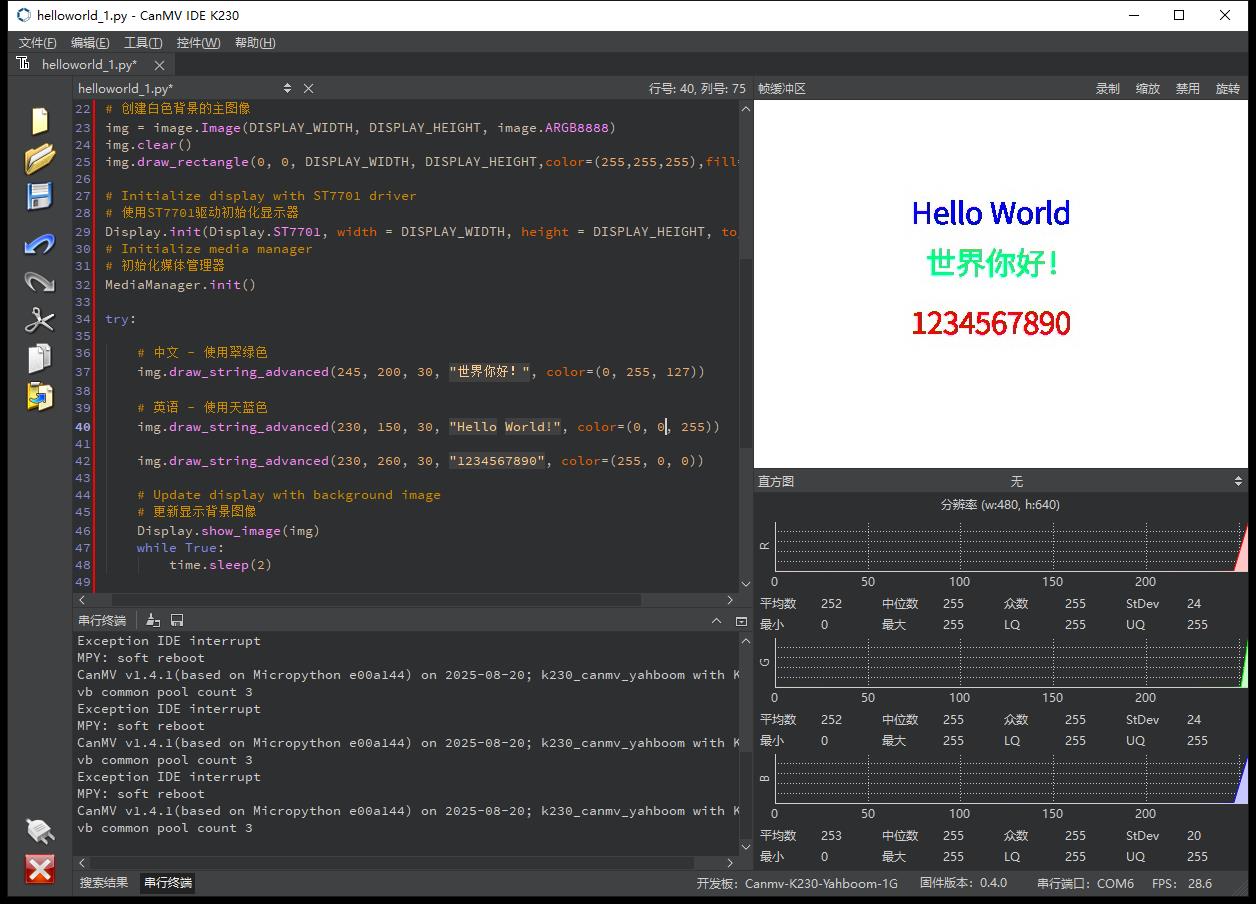

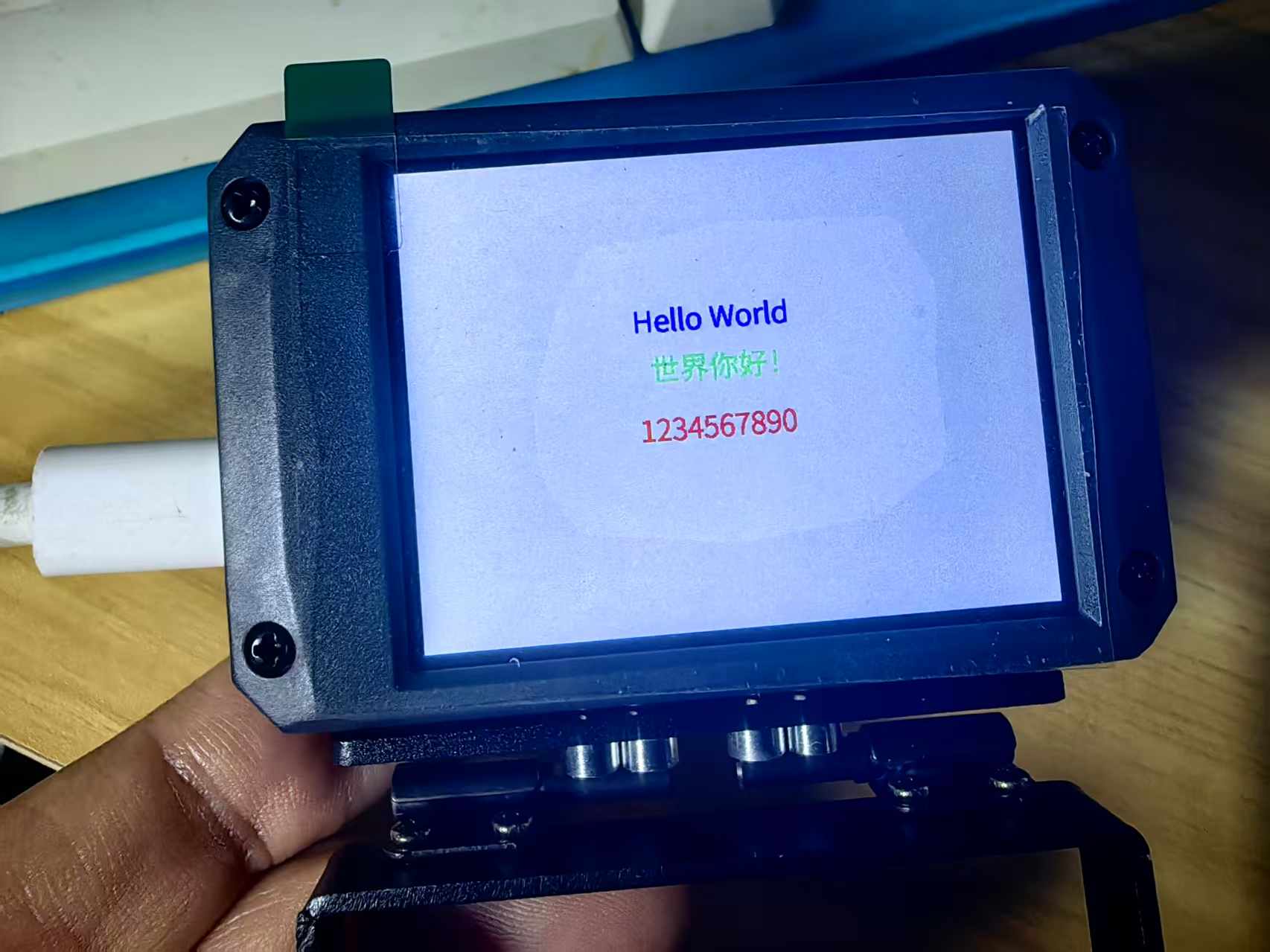

实验场景图
