# 【花雕动手做】CanMV K230 AI 视觉识别模块之使用draw_circle方法绘制圆形

# 导入系统基础模块
import time, os, urandom, sys, math  # 时间、操作系统、随机数、系统、数学运算

# 导入显示和媒体相关模块
from media.display import *  # 显示控制
from media.media import *    # 媒体管理

# 定义显示分辨率常量（640x480）
DISPLAY_WIDTH = 640
DISPLAY_HEIGHT = 480

def display_test():
    """
    测试显示功能的函数

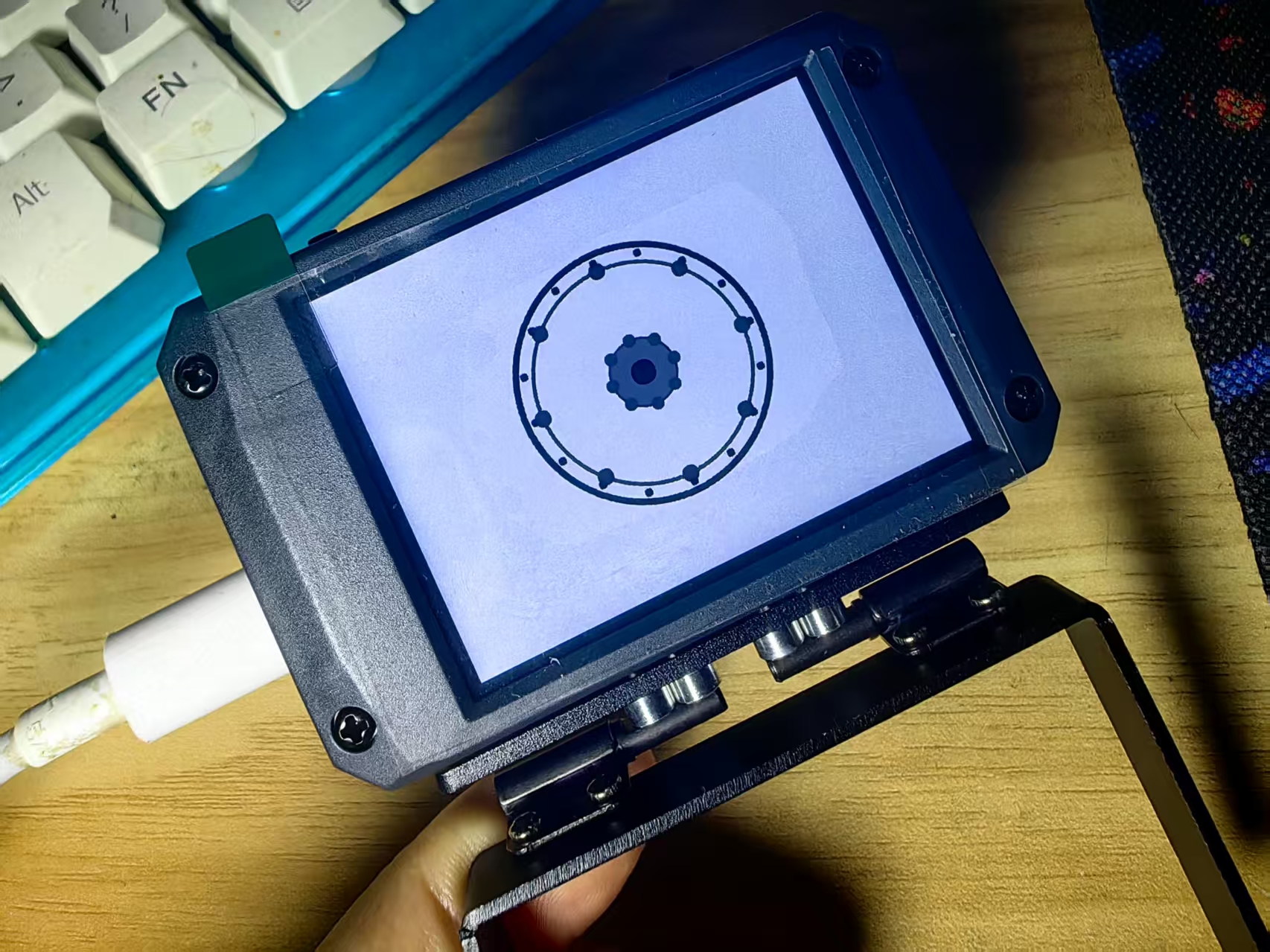

    功能：绘制一个复杂的圆形图案（类似汽车轮毂设计）
    """

    # ========== 初始化阶段 ==========
    # 创建主背景图像（ARGB8888格式支持透明度）
    img = image.Image(DISPLAY_WIDTH, DISPLAY_HEIGHT, image.ARGB8888)
    img.clear()  # 清空图像
    # 绘制白色背景（覆盖整个显示区域）
    img.draw_rectangle(0, 0, DISPLAY_WIDTH, DISPLAY_HEIGHT, color=(255,255,255), fill=True)

    # 初始化显示器（使用ST7701驱动芯片）
    Display.init(Display.ST7701, width=DISPLAY_WIDTH, height=DISPLAY_HEIGHT, to_ide=True)
    # 初始化媒体管理器
    MediaManager.init()

    try:
        # ========== 绘制主图案 ==========
        # 1. 主轮廓（双层同心圆）
        img.draw_circle(320, 240, 150, color=(50, 50, 50), thickness=8)  # 外圈（灰色，线宽8）
        img.draw_circle(320, 240, 130, color=(80, 80, 80), thickness=5)  # 内圈（浅灰，线宽5）

        # 2. 中心轮毂（三层结构）
        img.draw_circle(320, 240, 40, color=(100, 100, 100), fill=True)   # 填充灰色圆盘
        img.draw_circle(320, 240, 40, color=(50, 50, 50), thickness=3)    # 轮毂边框（深灰）
        img.draw_circle(320, 240, 15, color=(30, 30, 30), fill=True)      # 轮毂中心（黑色）

        # 3. 辐条（8根均匀分布）
        for i in range(8):
            # 计算每根辐条的角度（360度均分）
            angle = i * (360 / 8)
            # 计算外端点坐标（130半径处）
            x_outer = int(320 + 130 * math.cos(math.radians(angle)))
            y_outer = int(240 + 130 * math.sin(math.radians(angle)))
            # 计算内端点坐标（40半径处）
            x_inner = int(320 + 40 * math.cos(math.radians(angle)))
            y_inner = int(240 + 40 * math.sin(math.radians(angle)))

            # 绘制辐条两端的小圆点（装饰效果）
            img.draw_circle(x_outer, y_outer, 10, color=(70, 70, 70), fill=True)  # 外端点
            img.draw_circle(x_inner, y_inner, 8, color=(70, 70, 70), fill=True)   # 内端点

        # 4. 装饰性螺栓（16个均匀分布的小圆点）
        for i in range(16):
            angle = i * (360 / 16)  # 更密集的分布
            # 计算螺栓位置（140半径处）
            x = int(320 + 140 * math.cos(math.radians(angle)))
            y = int(240 + 140 * math.sin(math.radians(angle)))
            # 绘制黑色小圆点
            img.draw_circle(x, y, 5, color=(40, 40, 40), fill=True)

        # ========== 显示输出 ==========
        Display.show_image(img)  # 将绘制好的图像显示到屏幕

        # 保持显示（实际不会执行到这里，因为下面是无限循环）
        while True:
            time.sleep(2)  # 每2秒检查一次退出条件

    # ========== 异常处理 ==========
    except KeyboardInterrupt as e:
        print("用户中断: ", e)  # 捕获Ctrl+C中断
    except BaseException as e:
        print(f"发生异常: {e}")  # 捕获其他所有异常

    # ========== 清理阶段 ==========
    Display.deinit()  # 反初始化显示器
    os.exitpoint(os.EXITPOINT_ENABLE_SLEEP)  # 启用睡眠模式退出点
    time.sleep_ms(100)  # 短暂延时
    MediaManager.deinit()  # 释放媒体资源

# 程序主入口
if __name__ == "__main__":
    os.exitpoint(os.EXITPOINT_ENABLE)  # 启用退出点功能
    display_test()  # 执行显示测试函数
