【花雕动手做】AI 视觉传感器 HUSKYLENS 2 之统计条形码总数输出指定条形码的数据 简单

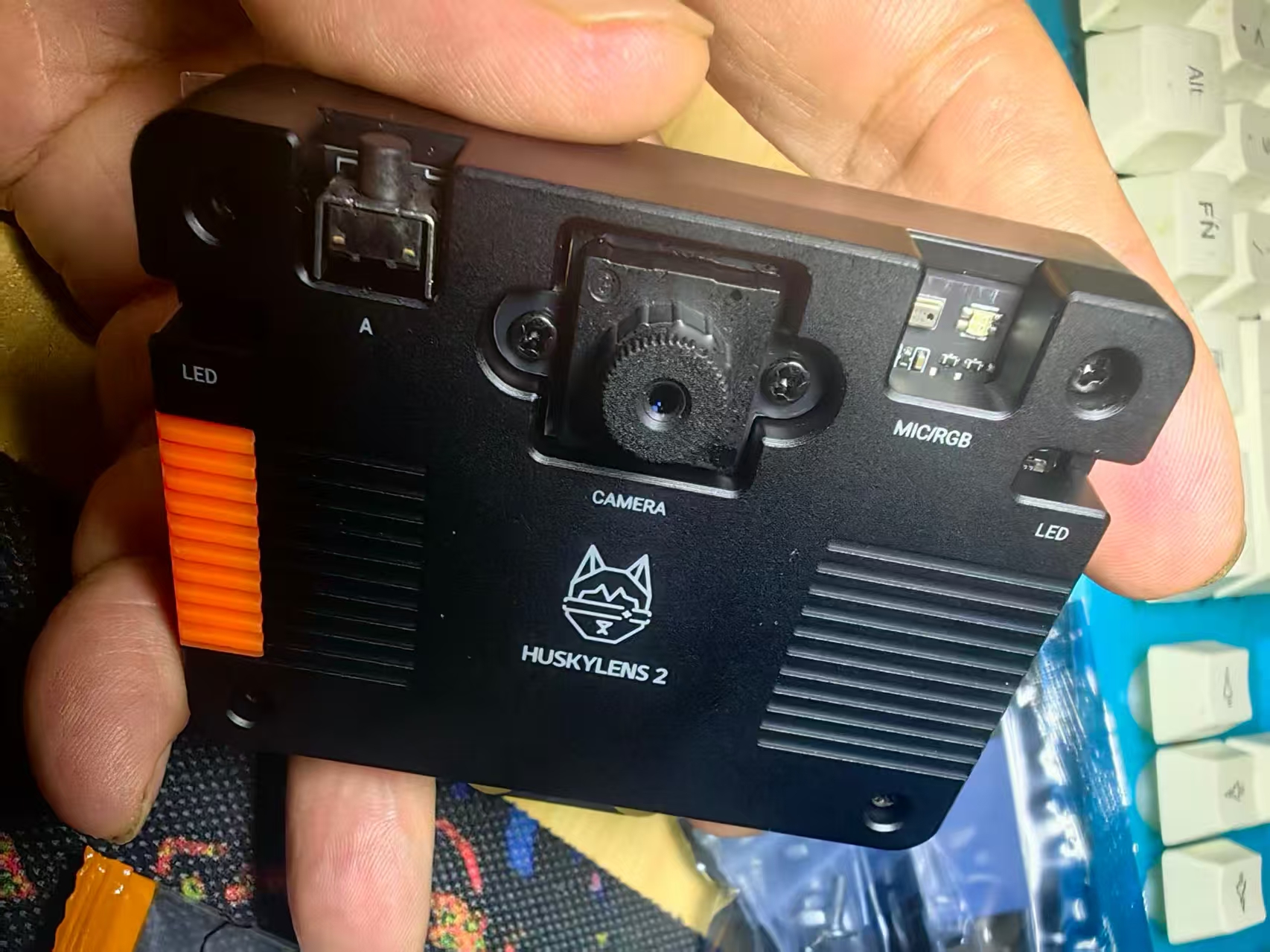

HUSKYLENS 2 (二哈识图 2) 是一款简单易用、玩法多样的AI视觉传感器，采用6TOPS算力专用AI芯片，预置人脸识别、目标检测、物体分类、姿态识别、实例分割等20余种开机即用的AI模型，同时，用户还可部署自行训练的模型，教会二哈识图识别任意目标物体。板载的UART / I2C端口，可以与主流控制器Arduino、micro:bit、ESP32、Raspberry Pi等开源硬件无缝连接，被广泛应用于创客、AI教育、STEAM教育和交互艺术领域。

一、测试实验硬件连接

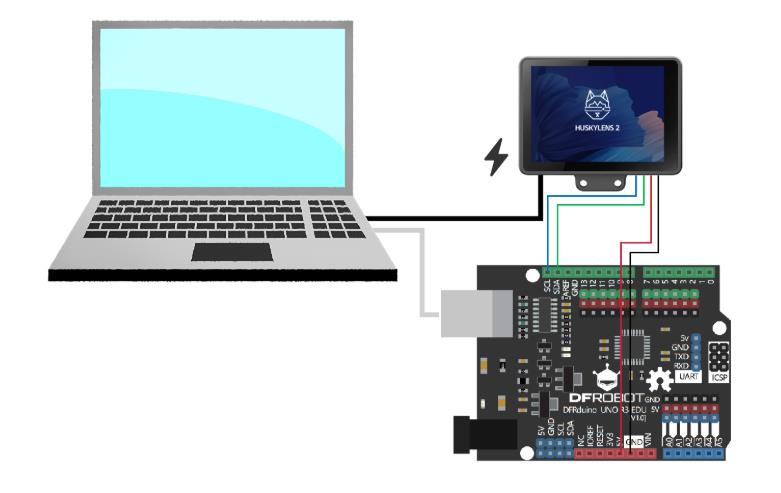

将HukyLens 2 连接到Arduino主板对应的I2C引脚,使用电源线连接Arduino Uno与电脑。额外供电提示:Arduino Uno的I2C引脚输出的电压不足以支持HUSKYLENS 2正常工作，当HUSKYLENS 2接在Arduino Uno上时须有额外数据线连接HUSKYLENS 2的Type-C接口与电源，为HUSKYLENS 2进行额外供电。接线图可参考下图。

二、设置测试实验平台

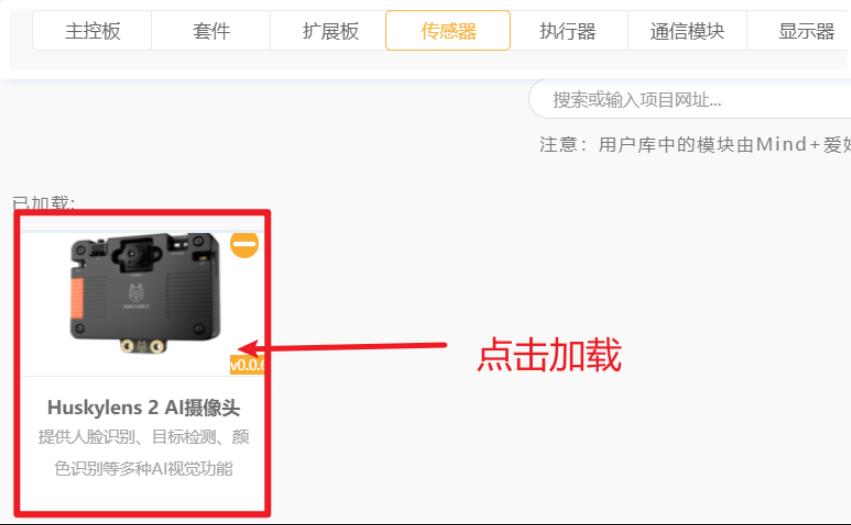

打开 Mind+ 编程软件，选择主控板 Arduino，加载HUSKYLENS 2 库

三、识别条形码的概念，指的是通过光学扫描设备或图像识别算法，对条形码图案进行解析，从而提取其中编码的信息。条形码是一种将数据编码为黑白条纹或方块图案的视觉符号系统，广泛用于商品管理、物流追踪、身份识别等领域。

1、条形码识别的核心概念
（1）条形码是什么？
条形码是一种机器可读的编码图案，通常由一组黑白条纹或方块组成。
每种条形码标准（如EAN-13、UPC、QR码）都有特定的编码规则和结构。
条形码可表示数字、字母、甚至二进制数据。

（2）识别条形码的过程
条形码识别通常包括以下步骤：
图像采集：使用摄像头或扫描器获取条形码图像
图像预处理：去除噪声、增强对比度、校正角度
定位条码区域：识别图像中可能包含条码的区域
解码分析：根据条码类型解析条纹宽度、间距或模块排列
输出信息：将解码结果转换为可读数据，如商品编号、用户ID等

（3）技术实现方式
硬件识别：使用激光扫描器或CCD图像传感器进行快速读取
软件识别：通过计算机视觉算法（如OpenCV、Zxing）识别图像中的条码
AI增强识别：利用深度学习模型提升识别准确率，尤其在模糊、遮挡或复杂背景下

2、应用场景
零售收银：快速识别商品价格与信息
物流追踪：扫描包裹条码实现自动分拣与定位
医疗管理：识别药品、病人腕带等信息
工业自动化：生产线上的产品识别与质量追踪
移动识别：手机摄像头识别二维码或条形码，实现支付、登录等功能

3、条形码动态图形

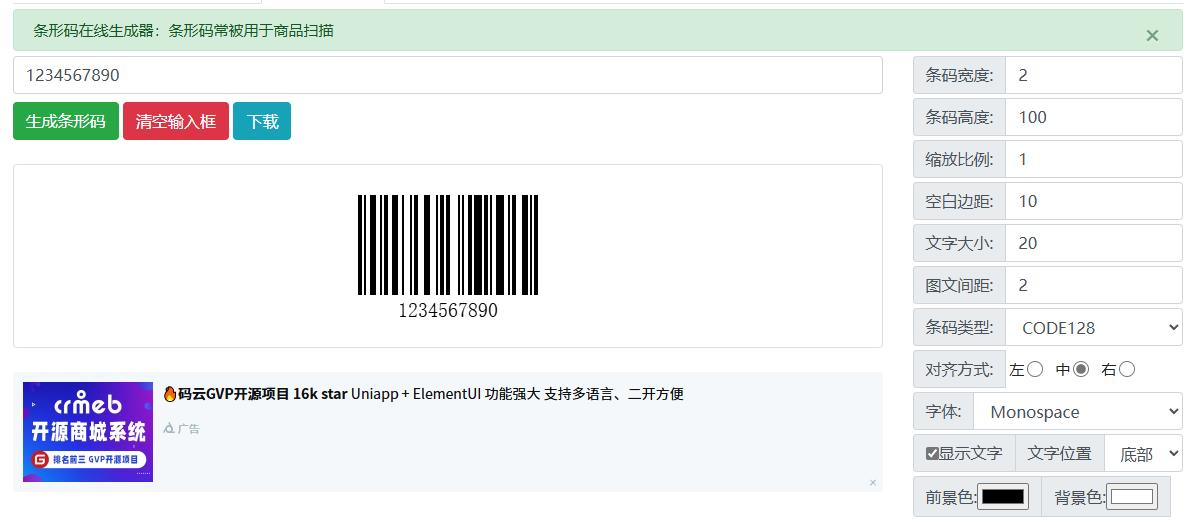

四、条形码在线生成网站链接：https://www.ecjson.com/barcode/

条形码在线生成工具：条形码常被用于商品扫描。
1、下载条形码：鼠标放在条形码上，右键可另存为图片。缩放比例是指图片的大小倍数，无损缩放，范围为1-20，该功能不支持IE11及更早版本，以及非常老的移动浏览器。如果使用缩放功能导致条形码生成失败，缩放比例调整到1即可。
2、条形码生成器支持ean8,ean13,std25,int25,code11,code39,code93,code128,codabar,msi,datamatrix类型条形码生成

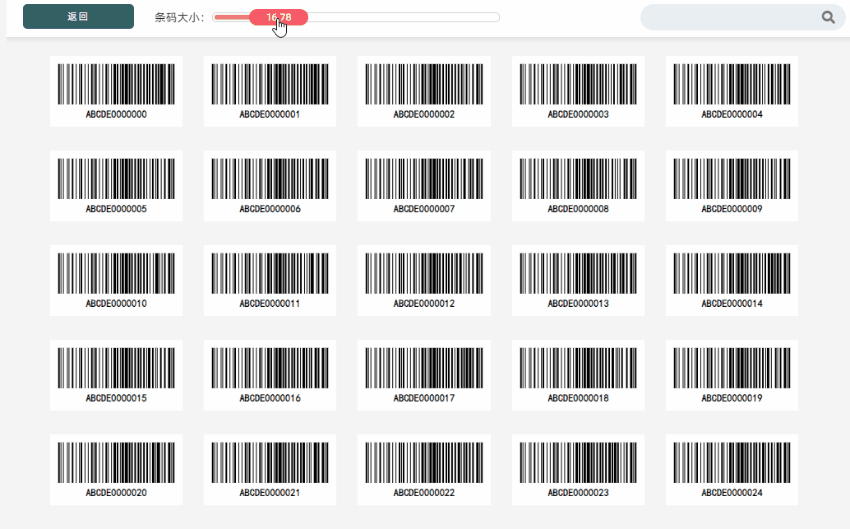

3、更多类型的条形码请使用：《工业级条码生成》，如需要使用微信小程序生成条形码，点击查看小程序码
4、CODE128：只能包含ASCII字符（数字、大小写字母及常用符号)
5、CODE128A：只能包含数字、大写字母及部分特殊字符（不能包含小写字母）
6、CODE128B：只能包含数字、大小写字母及部分特殊字符
7、CODE128C：只能由数字组成，并且必须是偶数个数字
8、EAN13：只能由13位数字组成
9、EAN8：只能由8位数字组成
10、UPC：只能由12位数字组成
11、ITF：只能由数字组成，并且必须是偶数个数字
12、ITF14：只能由14位数字组成
13、MSI：只能由数字组成
14、pharmacode：只能由数字组成，且介于 3 - 131070 之间

条形码(barcode)是将宽度不等的多个黑条和空白，按照一定的编码规则排列，用以表达一组信息的图形标识符
常见的条形码是由反射率相差很大的黑条（简称条）和白条（简称空）排成的平行线图案
条形码可以标出物品的生产国、制造厂家、商品名称、生产日期、图书分类号、邮件起止地点、类别、日期等许多信息
因而在商品流通、图书管理、邮政管理、银行系统等许多领域都得到广泛的应用。

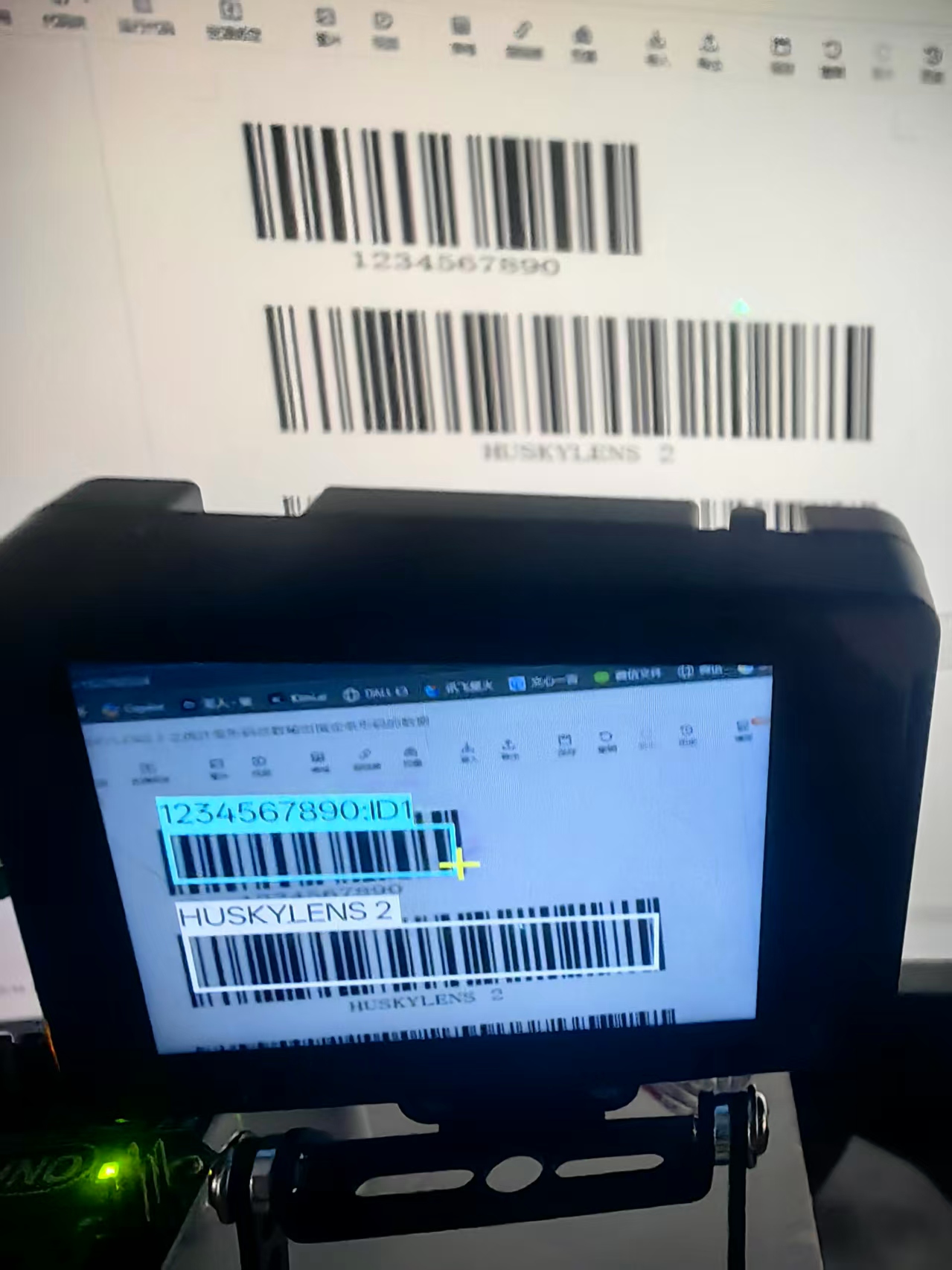

五、实际测试的几个范本

六、当画面中出现多张条形码时，可以使用以下示例程序统计画面中的条形码数量，获取指定ID条形码的相关数据（未学习的条形码ID统一为0,已学习的条形码ID按学习顺序排序）。测试实验开源代码如下：

七、实际测试的代码解读

该程序使用 HUSKYLENS 2 AI 相机识别图像中的条形码，并统计总数，同时输出指定 ID 条形码的详细信息。

程序核心目标
使用 HUSKYLENS 2 AI 相机识别图像中的条形码，统计识别到的条码总数，并输出 ID 为 1 的条形码的内容、位置和尺寸。

逐步代码解读
1. 引入库与创建对象
cpp
#include "DFRobot_HuskylensV2.h"
HuskylensV2 huskylens;
引入 HUSKYLENS 2 的驱动库。

创建一个 huskylens 对象，用于与相机进行通信。

2. 初始化设置（setup）
cpp
void setup() {
 Serial.begin(9600);       // 初始化串口通信，波特率为9600
 Wire.begin();             // 初始化 I2C 通信，用于连接 HUSKYLENS

 while (!huskylens.begin(Wire)) {
   delay(100);             // 持续尝试连接 HUSKYLENS，直到连接成功
 }

 Serial.println(" HUSKYLENS 2 初始化成功");
 Serial.println("统计条形码总数输出指定条形码的数据");
}
初始化串口和 I2C 通信。

连接 HUSKYLENS 设备，连接成功后输出提示信息。

3. 主循环（loop）
cpp
void loop() {
 huskylens.getResult(ALGORITHM_BARCODE_RECOGNITION);
请求 HUSKYLENS 执行条形码识别算法。

cpp
 if (huskylens.available(ALGORITHM_BARCODE_RECOGNITION)) {
如果识别结果可用，进入数据处理阶段。

4. 输出识别结果总数
cpp
   Serial.println("条形码总数为" +
     String(huskylens.getCachedResultNum(ALGORITHM_BARCODE_RECOGNITION)));
获取当前识别到的条形码数量，并通过串口输出。

5. 检查并输出指定 ID 条形码信息
cpp
   if (huskylens.getCachedResultByID(ALGORITHM_BARCODE_RECOGNITION, 1) != NULL) {
检查是否存在 ID 为 1 的条形码。

如果存在，输出以下信息：

内容（编码信息）
cpp
     Serial.println("ID为1的条形码的内容为" +
       String(RET_ITEM_STR(huskylens.getCachedResultByID(ALGORITHM_BARCODE_RECOGNITION, 1), Result, content)));
中心坐标（x, y）
cpp
     Serial.println("ID为1的条形码的中心点坐标为" +
       String(RET_ITEM_NUM(huskylens.getCachedResultByID(ALGORITHM_BARCODE_RECOGNITION, 1), Result, xCenter)) + "." +
       String(RET_ITEM_NUM(huskylens.getCachedResultByID(ALGORITHM_BARCODE_RECOGNITION, 1), Result, yCenter)));
宽度与高度
cpp
     Serial.println("ID为1的条形码的宽度为" +
       String(RET_ITEM_NUM(huskylens.getCachedResultByID(ALGORITHM_BARCODE_RECOGNITION, 1), Result, width)));

     Serial.println("ID为1的条形码的高度为" +
       String(RET_ITEM_NUM(huskylens.getCachedResultByID(ALGORITHM_BARCODE_RECOGNITION, 1), Result, height)));
6. 延迟控制
cpp
 delay(10000);
每次识别后延迟 10 秒，避免过于频繁地读取数据。

八、测试实验MInd+图形编程

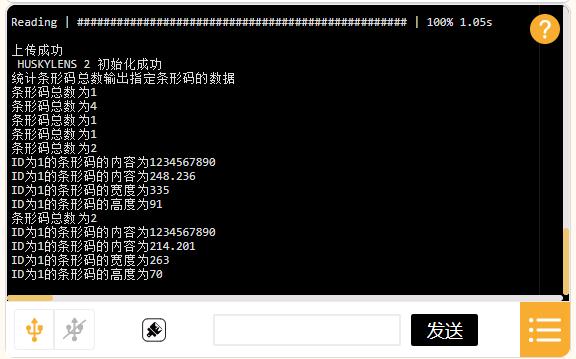

九、实验串口返回情况

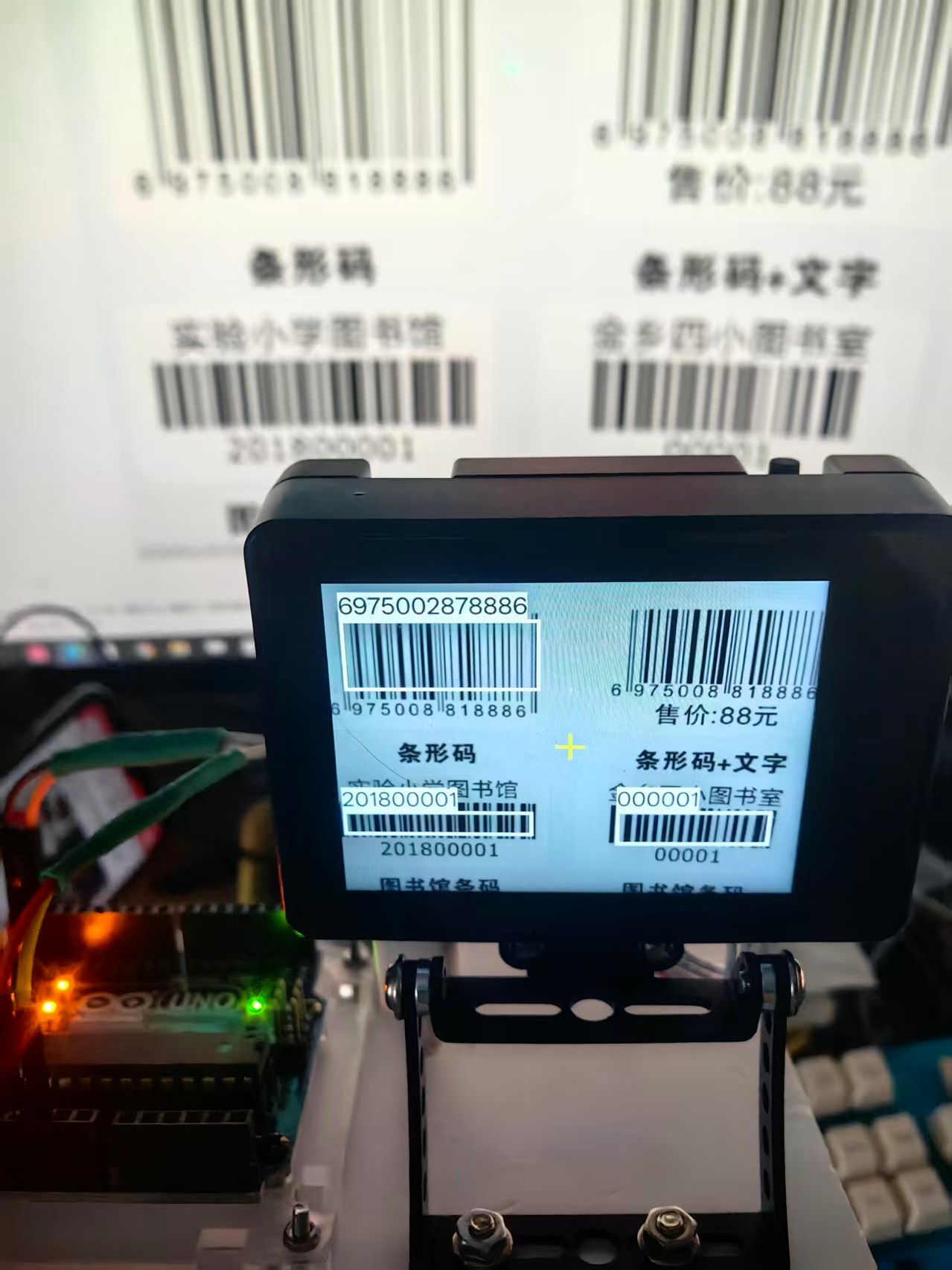

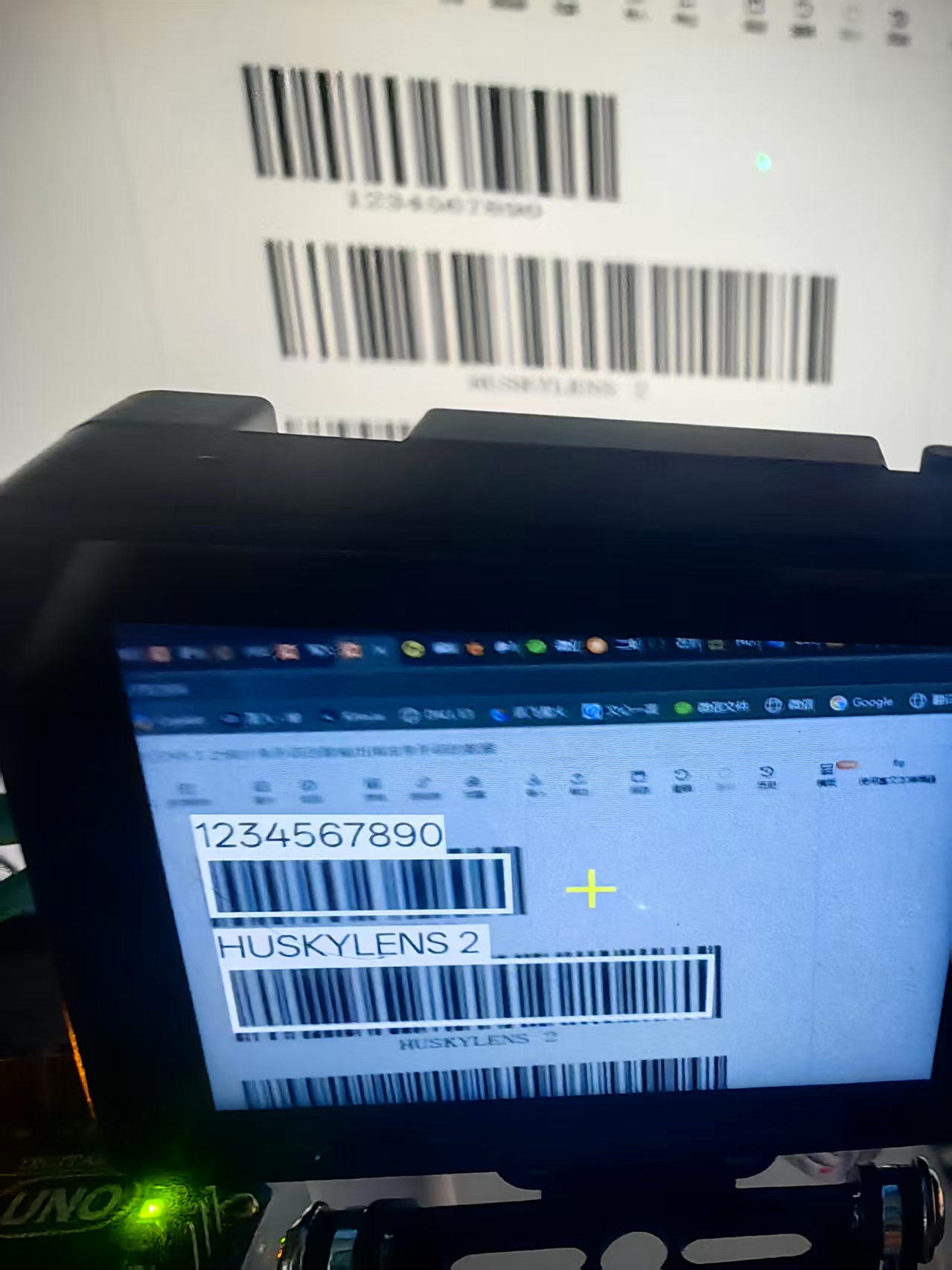

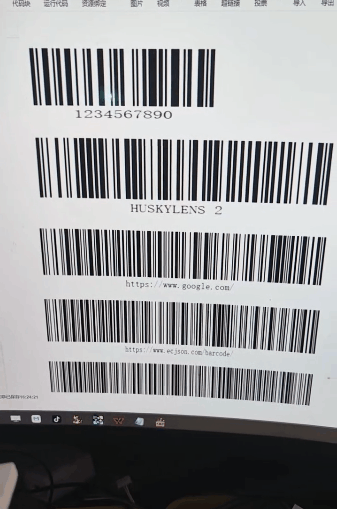

十、测试实验场景图  动态图
