FireBeetle 2 Board ESP32-S3:闪烁的红绿灯 简单

头像 rzyzzxw 2025.08.05 20 0

8.5



【写在前面】

就在昨天,完成了FireBeetle 2 Board ESP32-S3的编译环境配置,并进行了用arduino ide的xiaozhi-MCP插件进行了小智控制esp32点亮板载led灯,小智通过MCP点亮DFrobot FireBeetle 2 Board ESP32-S3 板载LED灯- Makelog(造物记),基础的代码跑通后,就可以变化出其它的花样了。

在今天,尝试简单的任务,闪烁的红绿灯,它们外接在FireBeetle 2 Board ESP32-S3的引脚上,将通过小智来控制它们。


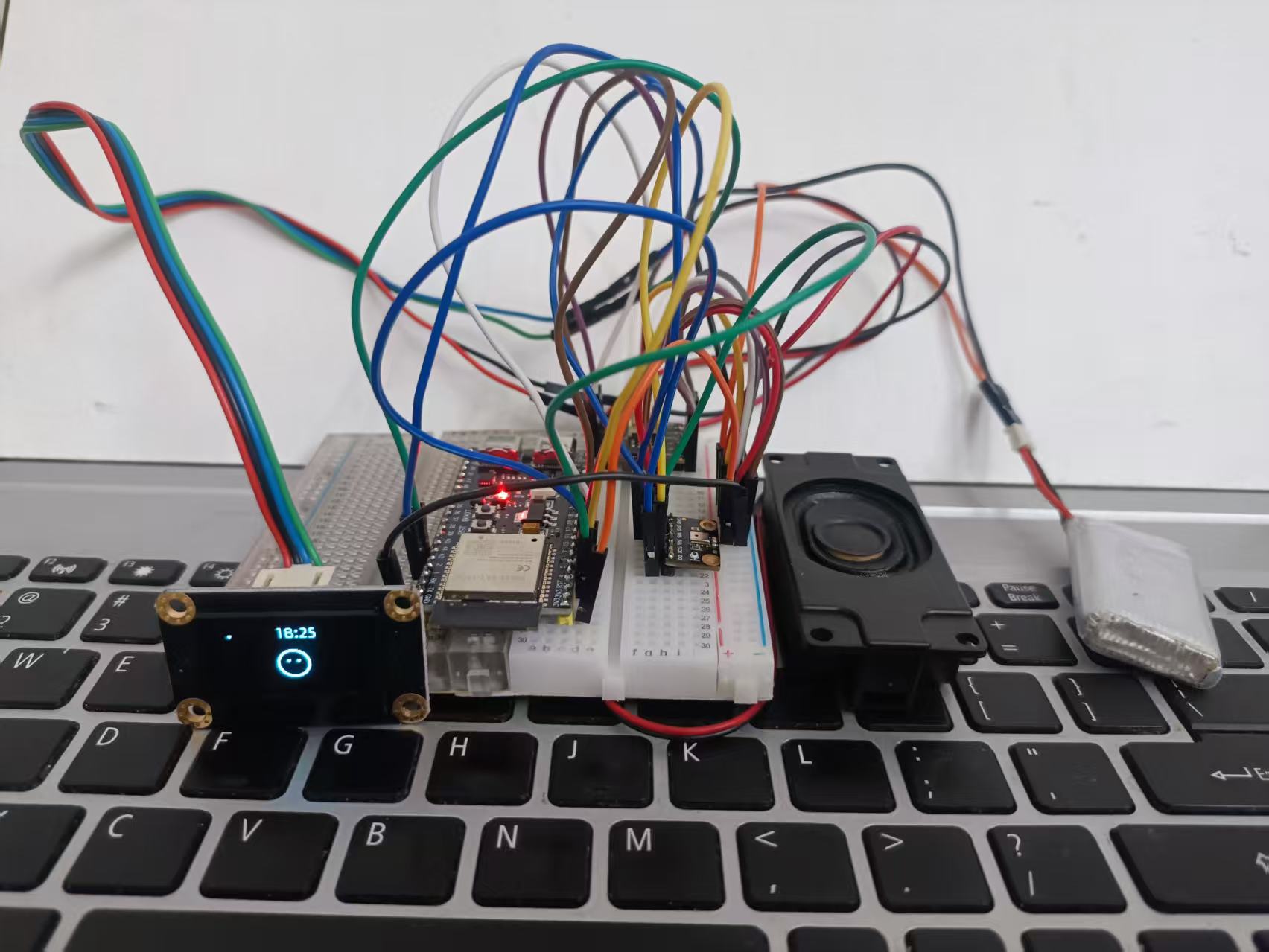

在视频中发声没有出镜的蓬头小智。


材料清单

  • 小智AI X1
  • DF FireBeetle 2 Board ESP32-S3 X1
  • 红绿黄LED灯 X1
  • 面包板+杜邦线 X若干

步骤1 准备接线

前期编译环境的准备工作已经完成。

红绿灯模块准备接线。

(图片很重要,接线要用到。)

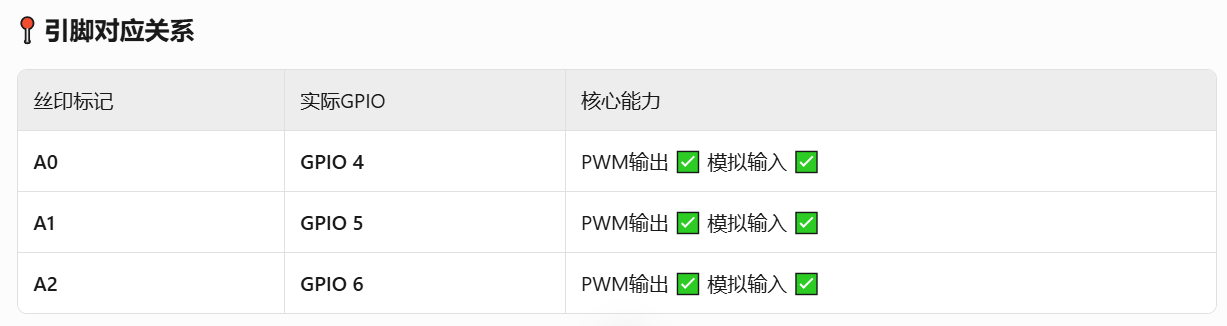

选择三个引脚A0----红,A1----黄,A2----绿。


步骤2 编写FireBeetle 2 Board ESP32 S3程序

主要功能:

通过颜色名称控制不同LED,支持语音指令"点亮红灯"、"绿灯闪烁"、"熄灭黄灯"等。

(因为是小白,折腾了好久,完成下面代码,其中不会的地方请求了DS帮助。)

代码
#include <WiFi.h>
#include <WebSocketMCP.h>

#define LED_BUILTIN 21
#define RED_LED    4     // A0引脚 (GPIO4)
#define GREEN_LED  6     // A2引脚 (GPIO6)
#define YELLOW_LED 5     // A1引脚 (GPIO5)

// WiFi配置
const char* ssid = "CMCC-QuYY";
const char* password = "qmsjyff2025";

// MCP服务器配置
const char* mcpEndpoint = "ws://api.xiaozhi.me/mcp/?token=eyJhbGciOiJFUzI1NiIsInR5cCI6IkpXVCJ9.eyJ1c2VySWQiOjIxNjQzNywiYWdlbnRJZCI6NTEzODI0LCJlbmRwb2ludElkIjoiYWdlbnRfNTEzODI0IiwicHVycG9zZSI6Im1jcC1lbmRwb2ludCIsImlhdCI6MTc1NDM2NDAxOH0.VdYOE7VEiXBsNz9YhS99lIPk2RAGtHILyU6x2HSHj12fDnw4NjWQWqwkeNluK8zIxDv5CGAj89JCn0U-fRNOcQ";

// 创建WebSocketMCP实例
WebSocketMCP mcpClient;

// 连接状态回调函数
void onConnectionStatus(bool connected) {
  if (connected) {
    Serial.println("[MCP] 已连接到服务器");
    // 连接成功后注册工具
    registerMcpTools();
  } else {
    Serial.println("[MCP] 与服务器断开连接");
  }
}

// 注册MCP工具
void registerMcpTools() {
  // 注册红色LED控制工具
  mcpClient.registerTool(
    "red_led",
    "控制ESP32 GPIO4引脚上的RED_LED",
    "{\"type\":\"object\",\"properties\":{\"state\":{\"type\":\"string\",\"enum\":[\"on\",\"off\",\"blink\"]}},\"required\":[\"state\"]}",
    [](const String& args) {
      DynamicJsonDocument doc(256);
      deserializeJson(doc, args);
      String state = doc["state"].as<String>();

      if (state == "on") {
        digitalWrite(RED_LED, HIGH);
      } else if (state == "off") {
        digitalWrite(RED_LED, LOW);
      } else if (state == "blink") {
        for (int i = 0; i < 5; i++) {
          digitalWrite(RED_LED, HIGH);
          delay(200);
          digitalWrite(RED_LED, LOW);
          delay(200);
        }
      }
      return WebSocketMCP::ToolResponse("{\"success\":true,\"state\":\"" + state + "\"}");
    }
  );
  // 注册绿色LED控制工具
  mcpClient.registerTool(
    "green_led",  // 修正:修改为正确的工具名
    "控制ESP32 GPIO6引脚上的GREEN_LED",  // 修正引脚描述
    "{\"type\":\"object\",\"properties\":{\"state\":{\"type\":\"string\",\"enum\":[\"on\",\"off\",\"blink\"]}},\"required\":[\"state\"]}",
    [](const String& args) {
      DynamicJsonDocument doc(256);
      deserializeJson(doc, args);
      String state = doc["state"].as<String>();

      if (state == "on") {
        digitalWrite(GREEN_LED, HIGH);
      } else if (state == "off") {
        digitalWrite(GREEN_LED, LOW);
      } else if (state == "blink") {
        for (int i = 0; i < 5; i++) {
          digitalWrite(GREEN_LED, HIGH);
          delay(200);
          digitalWrite(GREEN_LED, LOW);
          delay(200);
        }
      }
      return WebSocketMCP::ToolResponse("{\"success\":true,\"state\":\"" + state + "\"}"); // 添加返回值
    }
  );
  // 注册黄色LED控制工具
  mcpClient.registerTool(
    "yellow_led",
    "控制ESP32 GPIO5引脚上的YELLOW_LED",
    "{\"type\":\"object\",\"properties\":{\"state\":{\"type\":\"string\",\"enum\":[\"on\",\"off\",\"blink\"]}},\"required\":[\"state\"]}",
    [](const String& args) {
      DynamicJsonDocument doc(256);
      deserializeJson(doc, args);
      String state = doc["state"].as<String>();

      if (state == "on") {
        digitalWrite(YELLOW_LED, HIGH);
      } else if (state == "off") {
        digitalWrite(YELLOW_LED, LOW);
      } else if (state == "blink") {
        for (int i = 0; i < 5; i++) {
          digitalWrite(YELLOW_LED, HIGH);
          delay(200);
          digitalWrite(YELLOW_LED, LOW);
          delay(200);
        }
      }

      return WebSocketMCP::ToolResponse("{\"success\":true,\"state\":\"" + state + "\"}");
    }
  );
  Serial.println("[MCP] LED控制工具已注册");
}



void setup() {
  Serial.begin(115200);

  // 初始化LED引脚
  pinMode(RED_LED, OUTPUT);
  pinMode(GREEN_LED, OUTPUT);
  pinMode(YELLOW_LED, OUTPUT);
  digitalWrite(RED_LED, LOW);
  digitalWrite(GREEN_LED, LOW);
  digitalWrite(YELLOW_LED, LOW);

  // 初始化板载LED(上电点亮)
  pinMode(BUILTIN_LED, OUTPUT);
  digitalWrite(BUILTIN_LED, HIGH);

  // 连接WiFi
  Serial.print("连接到WiFi: ");
  Serial.println(ssid);
  WiFi.begin(ssid, password);

  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }

  Serial.println("WiFi已连接");
  Serial.println("IP地址: " + WiFi.localIP().toString());

  // 初始化MCP客户端
  mcpClient.begin(mcpEndpoint, onConnectionStatus);
}

void loop() {
  // 处理MCP客户端事件
  mcpClient.loop();

  // 其他代码...
  delay(10);
}

上面的代码交给DS,它嫌我太啰嗦,修改如下:

代码
#include <WiFi.h>
#include <WebSocketMCP.h>

#define LED_BUILTIN 21
#define RED_LED    4     // A0引脚 (GPIO4)
#define GREEN_LED  6     // A2引脚 (GPIO6)
#define YELLOW_LED 5     // A1引脚 (GPIO5)

// WiFi配置
const char* ssid = "CMCC-QuYY";
const char* password = "qmsjyff2025";

// MCP服务器配置
const char* mcpEndpoint = "ws://api.xiaozhi.me/mcp/?token=eyJhbGciOiJFUzI1NiIsInR5cCI6IkpXVCJ9.eyJ1c2VySWQiOjIxNjQzNywiYWdlbnRJZCI6NTEzODI0LCJlbmRwb2ludElkIjoiYWdlbnRfNTEzODI0IiwicHVycG9zZSI6Im1jcC1lbmRwb2ludCIsImlhdCI6MTc1NDM2NDAxOH0.VdYOE7VEiXBsNz9YhS99lIPk2RAGtHILyU6x2HSHj12fDnw4NjWQWqwkeNluK8zIxDv5CGAj89JCn0U-fRNOcQ";

// 创建WebSocketMCP实例
WebSocketMCP mcpClient;

// 连接状态回调函数
void onConnectionStatus(bool connected) {
  if (connected) {
    Serial.println("[MCP] 已连接到服务器");
    // 连接成功后注册工具
    registerMcpTools();
  } else {
    Serial.println("[MCP] 与服务器断开连接");
  }
}

// 通用LED控制函数
auto createLedControlTool(const String& toolName, const String& description, int ledPin, const String& ledColor) {
  return [ledPin, ledColor](const String& args) {
    DynamicJsonDocument doc(256);
    deserializeJson(doc, args);
    String state = doc["state"].as<String>();

    if (state == "on") {
      digitalWrite(ledPin, HIGH);
    } else if (state == "off") {
      digitalWrite(ledPin, LOW);
    } else if (state == "blink") {
      for (int i = 0; i < 5; i++) {
        digitalWrite(ledPin, HIGH);
        delay(200);
        digitalWrite(ledPin, LOW);
        delay(200);
      }
    }

    return WebSocketMCP::ToolResponse(
      "{\"success\":true,\"led_color\":\"" + ledColor + "\",\"state\":\"" + state + "\"}"
    );
  };
}

// 注册MCP工具
void registerMcpTools() {
  // 注册红灯控制工具
  mcpClient.registerTool(
    "red_led_control",
    "控制红色LED灯 (GPIO4)",
    "{\"type\":\"object\",\"properties\":{\"state\":{\"type\":\"string\",\"enum\":[\"on\",\"off\",\"blink\"]}},\"required\":[\"state\"]}",
    createLedControlTool("red_led_control", "红色LED控制", RED_LED, "red")
  );

  // 注册绿灯控制工具
  mcpClient.registerTool(
    "green_led_control",
    "控制绿色LED灯 (GPIO6)",
    "{\"type\":\"object\",\"properties\":{\"state\":{\"type\":\"string\",\"enum\":[\"on\",\"off\",\"blink\"]}},\"required\":[\"state\"]}",
    createLedControlTool("green_led_control", "绿色LED控制", GREEN_LED, "green")
  );

  // 注册黄灯控制工具
  mcpClient.registerTool(
    "yellow_led_control",
    "控制黄色LED灯 (GPIO5)",
    "{\"type\":\"object\",\"properties\":{\"state\":{\"type\":\"string\",\"enum\":[\"on\",\"off\",\"blink\"]}},\"required\":[\"state\"]}",
    createLedControlTool("yellow_led_control", "黄色LED控制", YELLOW_LED, "yellow")
  );

  Serial.println("[MCP] 三色LED控制工具已注册");
}

void setup() {
  Serial.begin(115200);

  // 初始化所有LED引脚
  pinMode(RED_LED, OUTPUT);
  pinMode(GREEN_LED, OUTPUT);
  pinMode(YELLOW_LED, OUTPUT);

  // 初始状态全关
  digitalWrite(RED_LED, LOW);
  digitalWrite(GREEN_LED, LOW);
  digitalWrite(YELLOW_LED, LOW);

  // 初始化板载LED
  pinMode(LED_BUILTIN, OUTPUT);
  digitalWrite(LED_BUILTIN, HIGH);

  // 连接WiFi
  Serial.print("连接到WiFi: ");
  Serial.println(ssid);
  WiFi.begin(ssid, password);

  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }

  Serial.println("WiFi已连接");
  Serial.println("IP地址: " + WiFi.localIP().toString());

  // 初始化MCP客户端
  mcpClient.begin(mcpEndpoint, onConnectionStatus);
}

void loop() {
  // 处理MCP客户端事件
  mcpClient.loop();

  // 其他代码...
  delay(10);
}

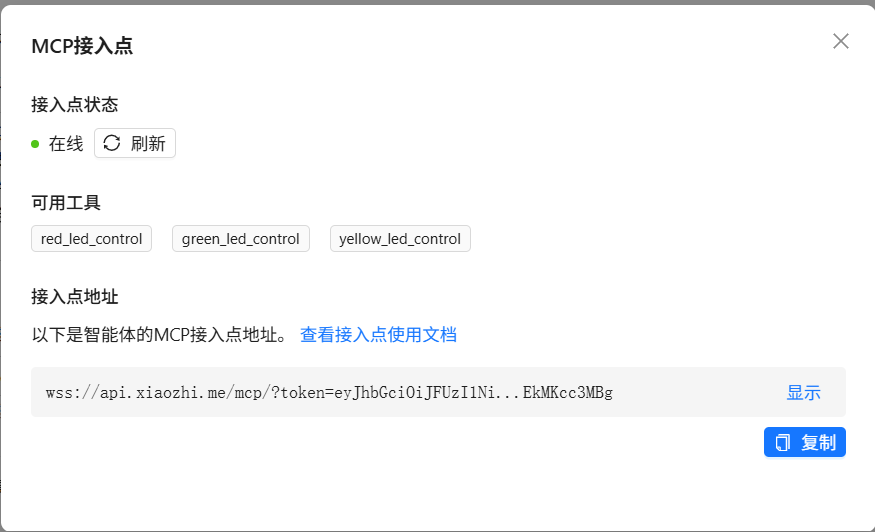

编译上传运行。

预期功能都可以实现,当然可以通过小智进行简单的灯光组合效果。


小结:

这个帖子记录了从例程控制板载led灯代码开始修改,完成外接的三个led点亮、熄灭、闪烁控制。同时发现小智MCP的连接非常稳定。
