小智通过MCP点亮DFrobot FireBeetle 2 Board ESP32-S3 板载LED灯 简单

头像 rzyzzxw 2025.08.04 32 0

8.4



【写在前面】

这个假期有小智MCP相伴,生活富有挑战又有趣。M10仰望小车(MCP)的学习与尝试(1)- Makelog(造物记)这个帖子记录了对小智和MCP探索的开始,帖子经过了多次修改,便于初次的伙伴参考,M10仰望小车(MCP)的学习与尝试(2)- Makelog(造物记)这个帖子呼应了前面的内容,比较详细的梳理了相关理论,同时代码功能进行了升级,配合阅读会更有效果。


然而,运行在M10上的MCP服务依赖的MCP服务库、webscoket通信协议库等需要运行在Python 3.10以上版本,例如我安装的是3.12.7,而M10系统Python版本是3.7,这样子造成所编写的代码只能从Mind+上启动运行,从M10上无法启动,这个痛点当前情况下似乎无解。还有一个问题,当前M10连接服务器后如果有一段时间不用,就可能会断开连接,所以我在寻求新的方式来玩小智的MCP。

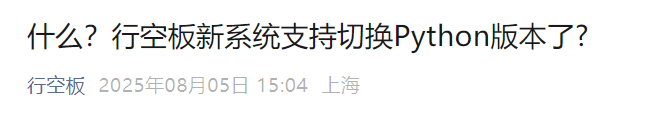

(补记 8.5 https://mp.weixin.qq.com/s/8c6ogqCvhB-tcuaAFh0IIw


(上述问题解决,等我实操后再来追记。)

(8.6追记,经过实操,上面痛点全部解决,刷入新版固件后,也可以从M10上启动程序啦。)



这时,我从B站中看到了阳阳老师的教程:开源神器!让小智语音控制ESP32点灯|极简MCP插件教程

观看之后,感觉来到了一个新天地,开始学习起来。

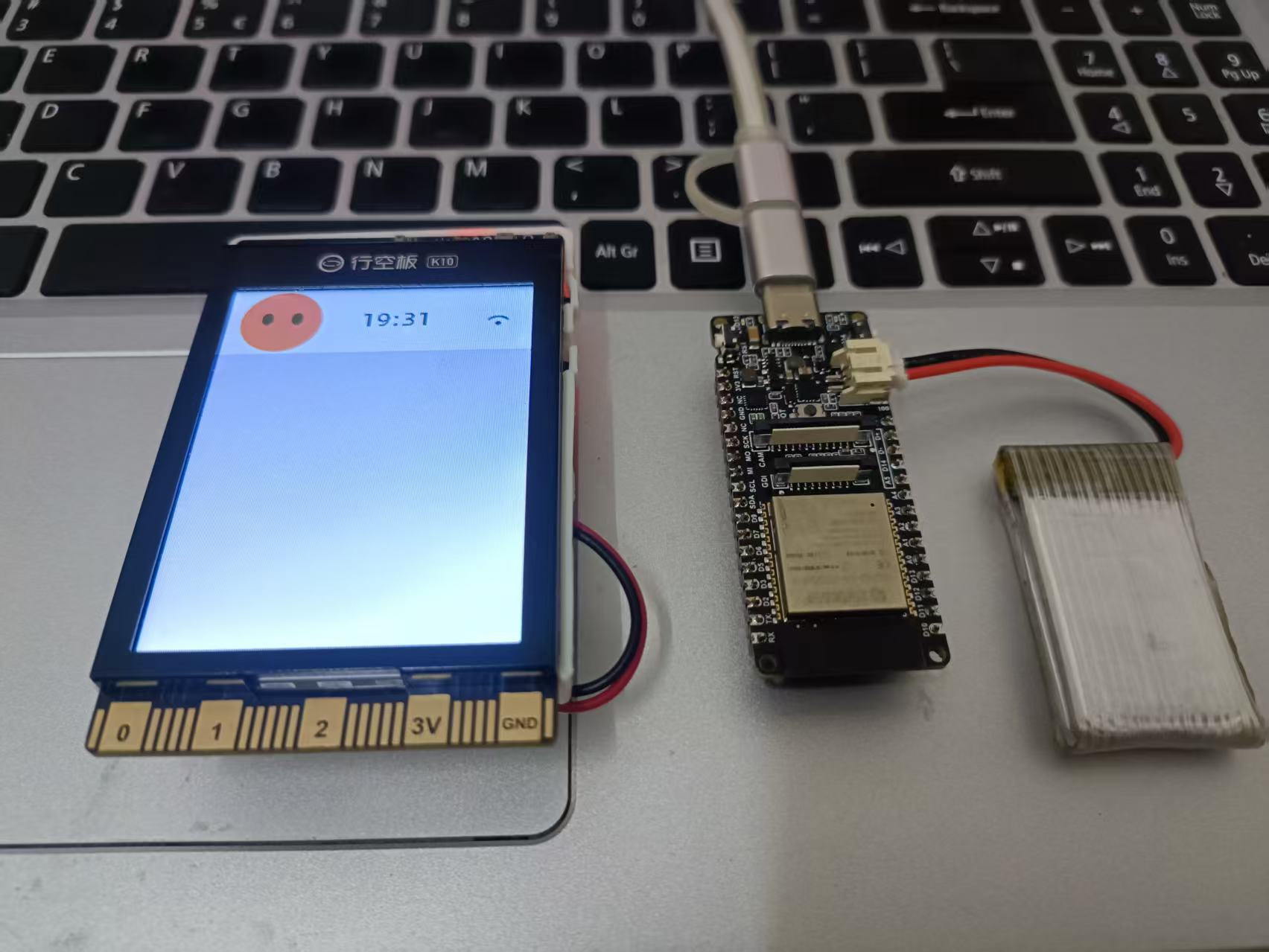

材料清单

  • K10小智 X1
  • FireBeetle 2 Board ESP32-S3(N16R8)开发板 X1 链接

步骤1 下载安装Arduino IDE

(本步为小白学习记录)

1、​​访问官网​

打开 Arduino 官方网站:https://www.arduino.cc/en/software

​2、选择版本​

​Windows​​:推荐下载 .exe安装包(如 Windows Installer)(我的电脑是windows)。

3、双击 .exe文件,以 ​​管理员身份运行​

4、同意许可协议 → 选择 ​​“为所有用户安装”​​ → 自定义安装路径(建议非系统盘)。

5、勾选 ​​“安装驱动程序”​​(确保开发板可识别)。

6、完成安装后,桌面生成快捷方式。

7、设置中文界面​

文件 → 首选项 → Language → 选择“中文(简体)” → 重启 IDE

8、创建纯英文工作目录:

新建文件夹:例如:C:\ArduinoProjects

修改IDE设置:

文件 → 首选项 → 修改“项目文件夹位置”为 C:\ArduinoProjects


步骤2 认识FireBeetle 2 Board ESP32-S3(N16R8)开发板

相关资料:

DFROBOT DFR0975 FireBeetle 2 Board ESP32-S3 产品资料 使用教程

步骤3 Arduino IDE 编译环境配置

(因为FireBeetle 2 Board ESP32 S3是DF开发的,非官方标本版本,所以要按DF文档操作配置arduino ide 编译环境,官文档用的ide版本较早,并且是英文界面,下面记录了我配置时的截图,配置前将DF FireBeetle 2 Board ESP32 S3开发板连接电脑。)

1、配置URL网址到Arduino IDE

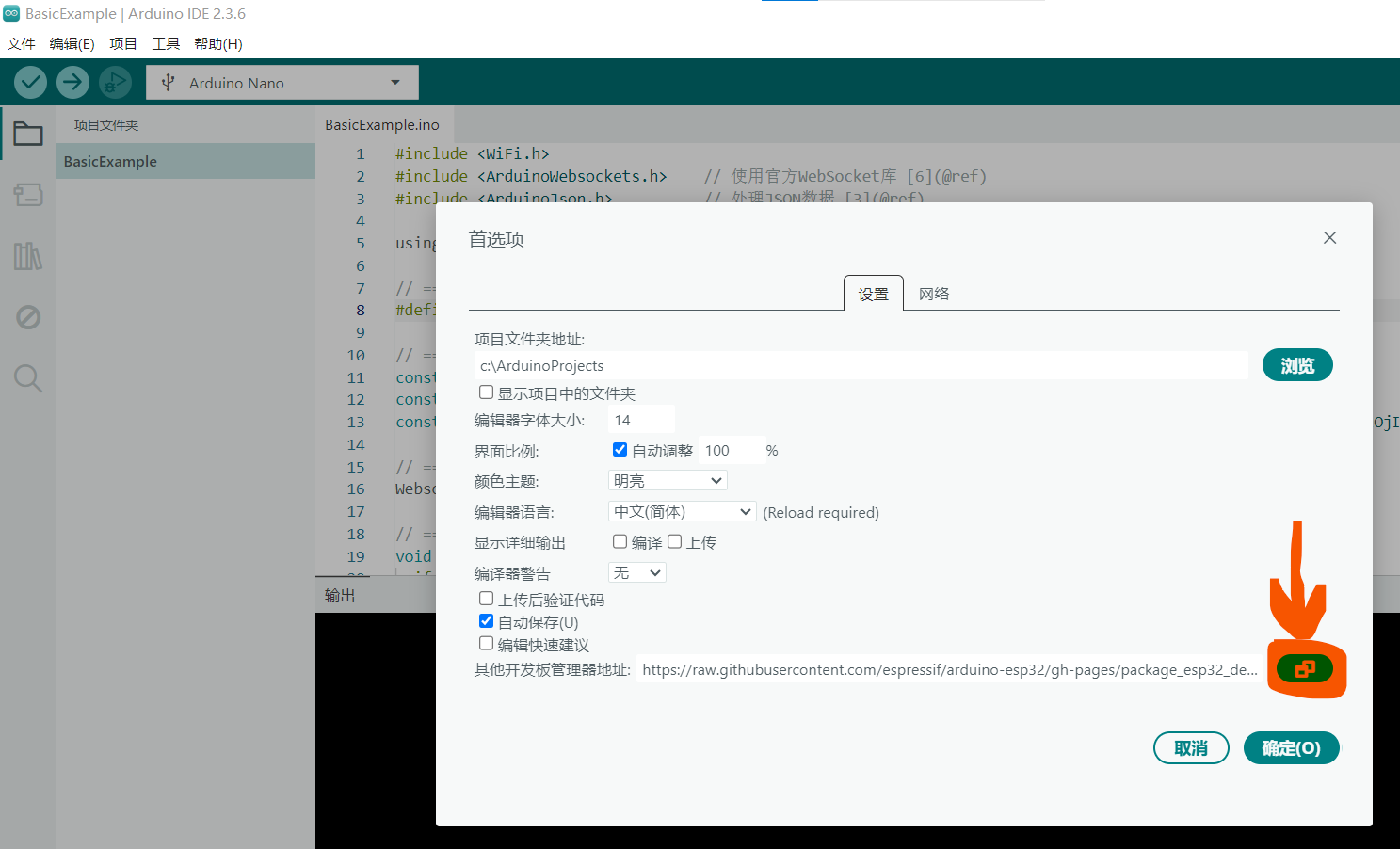

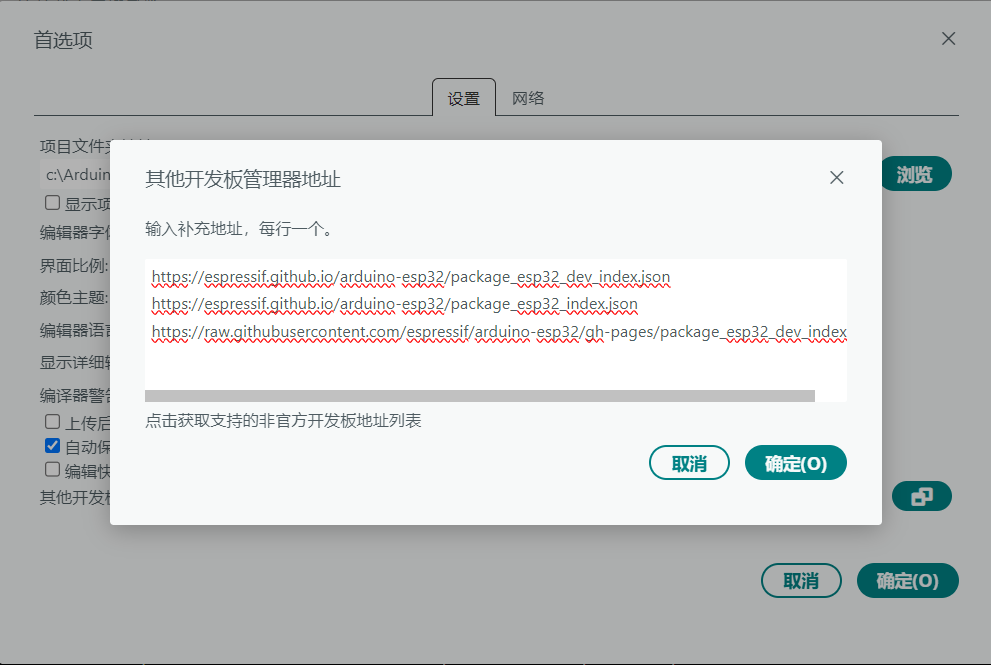

打开Arduino IDE,点击文件首选项,在新打开的界面中,点击如下图红色圆圈中的按钮。

屏幕截图 2025-08-04 145853.png

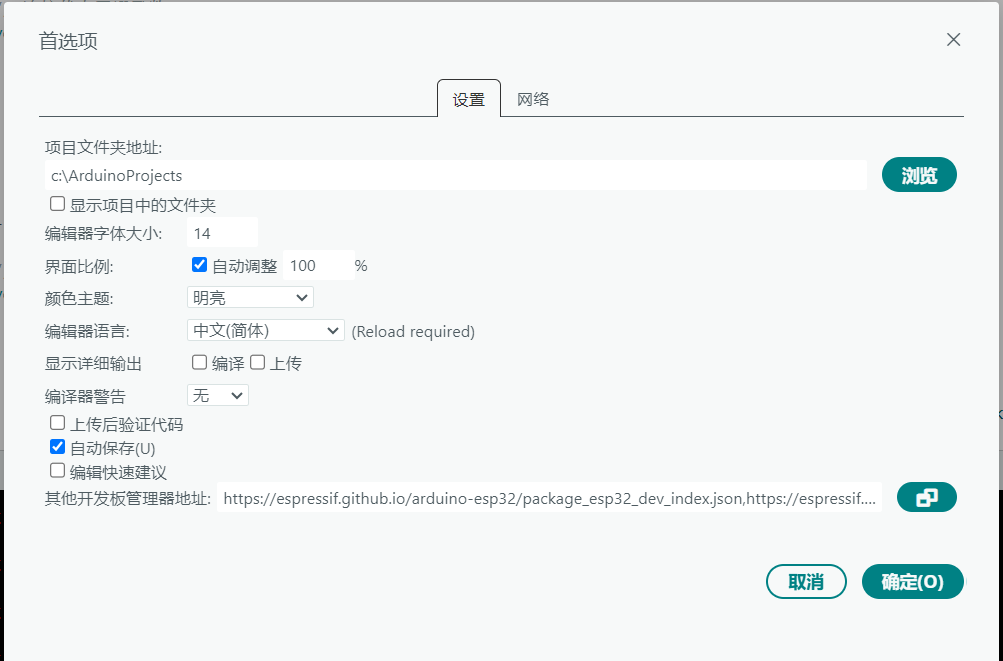

2、填入需要使用的版本链接,点击“OK”

  • 稳定版:https://espressif.github.io/arduino-esp32/package_esp32_index.json
  • 开发版:https://espressif.github.io/arduino-esp32/package_esp32_dev_index.json

注意:

  • 请根据芯片支持情况选择合适的版本。(两个都支持,可以两个都添加上)
  • 如果填入过其它链接,在下一行添加新链接即可 。

3、更新板卡

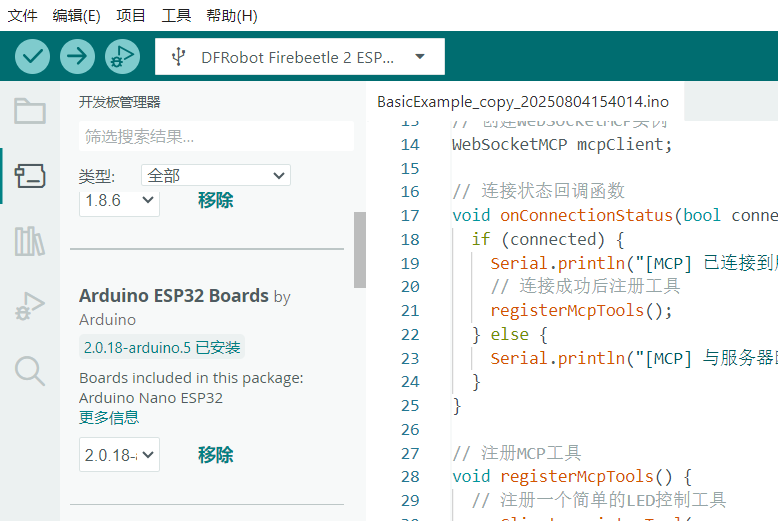

  • 打开工具→开发板:→开发板管理..,如下图所示,安装arduino esp32 board最新版:
  • image.png

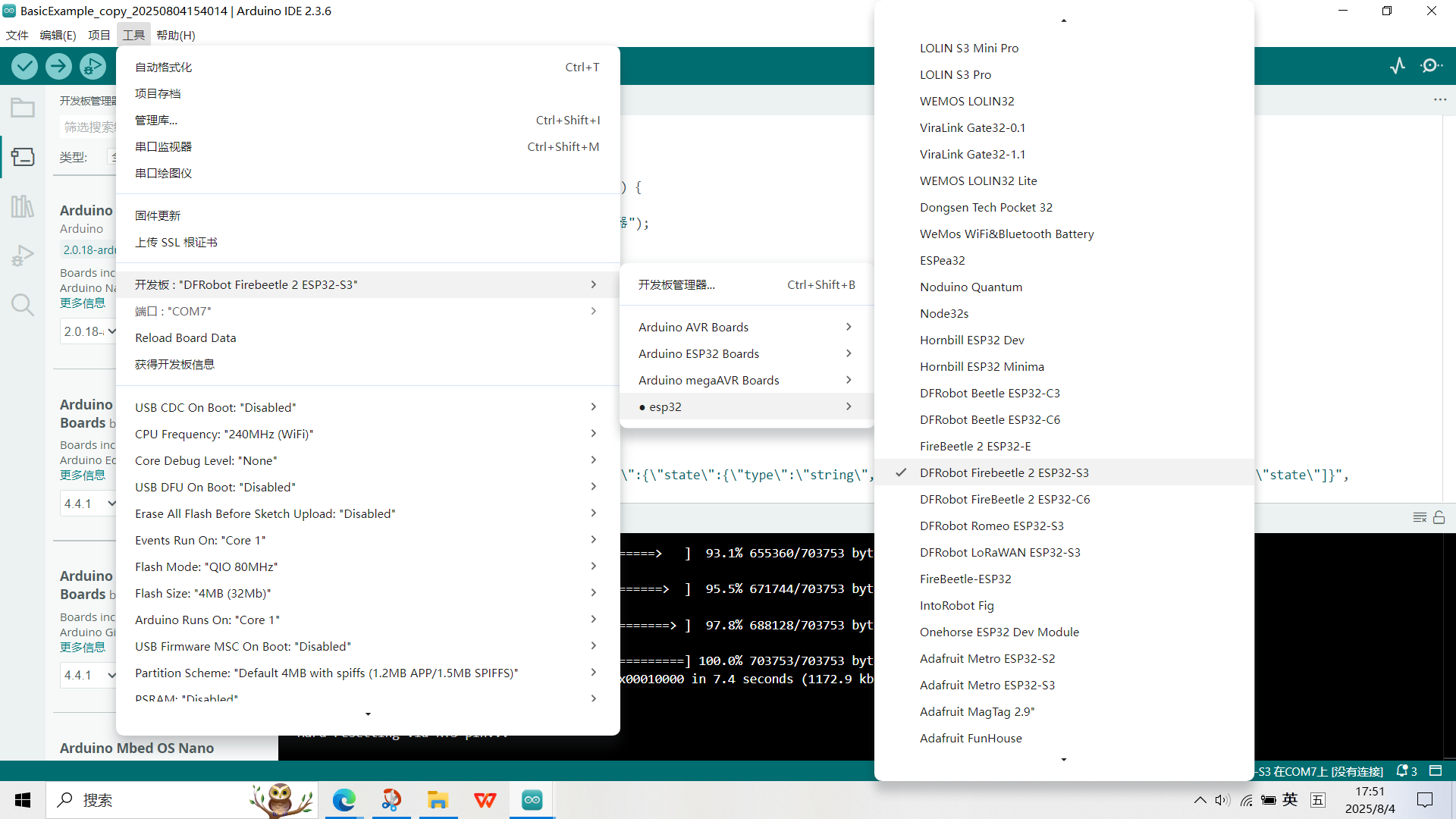

  • 点击工具→开发板---esp32:,选择DFRobot FireBeetle 2 ESP32-S3

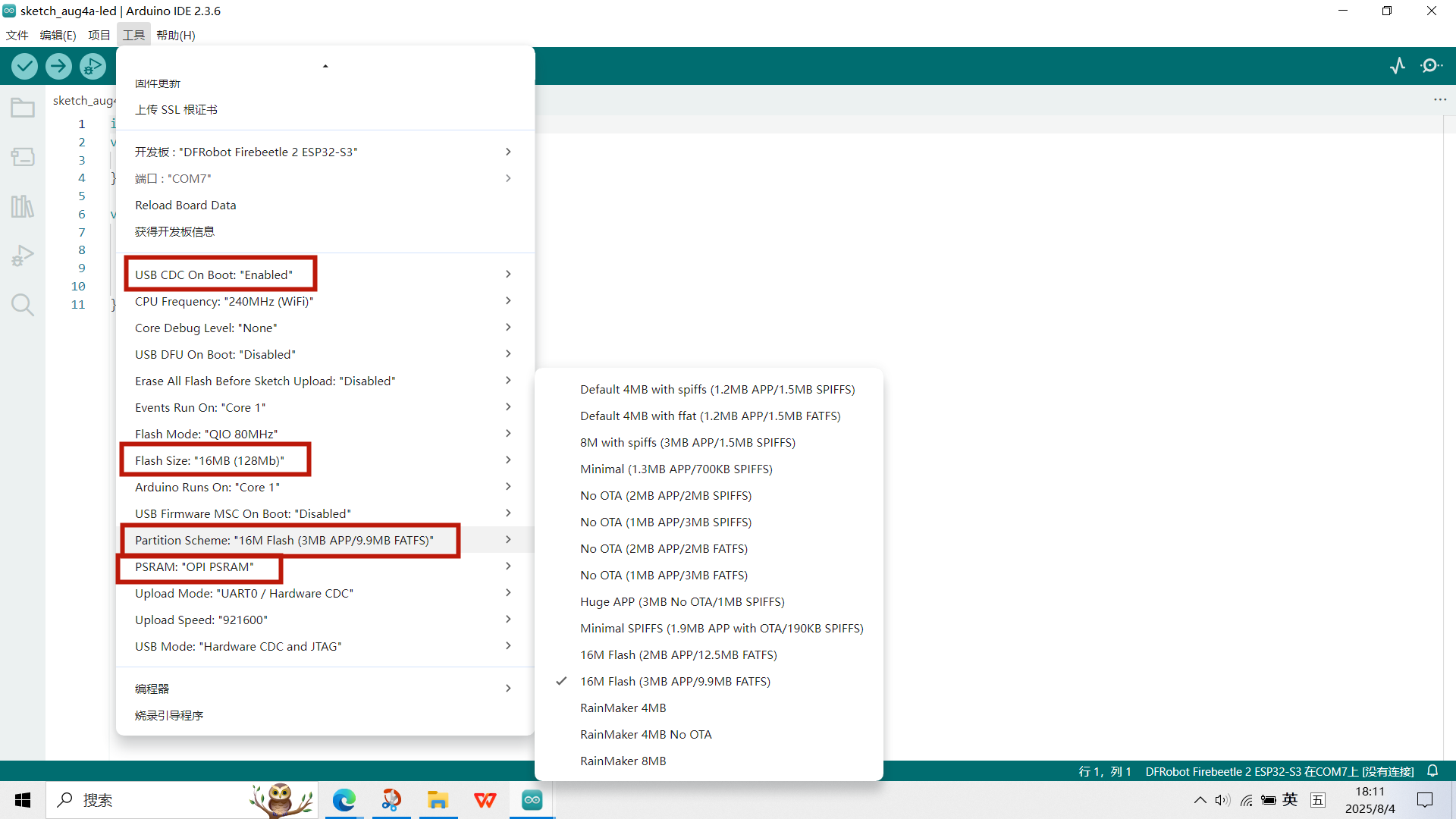

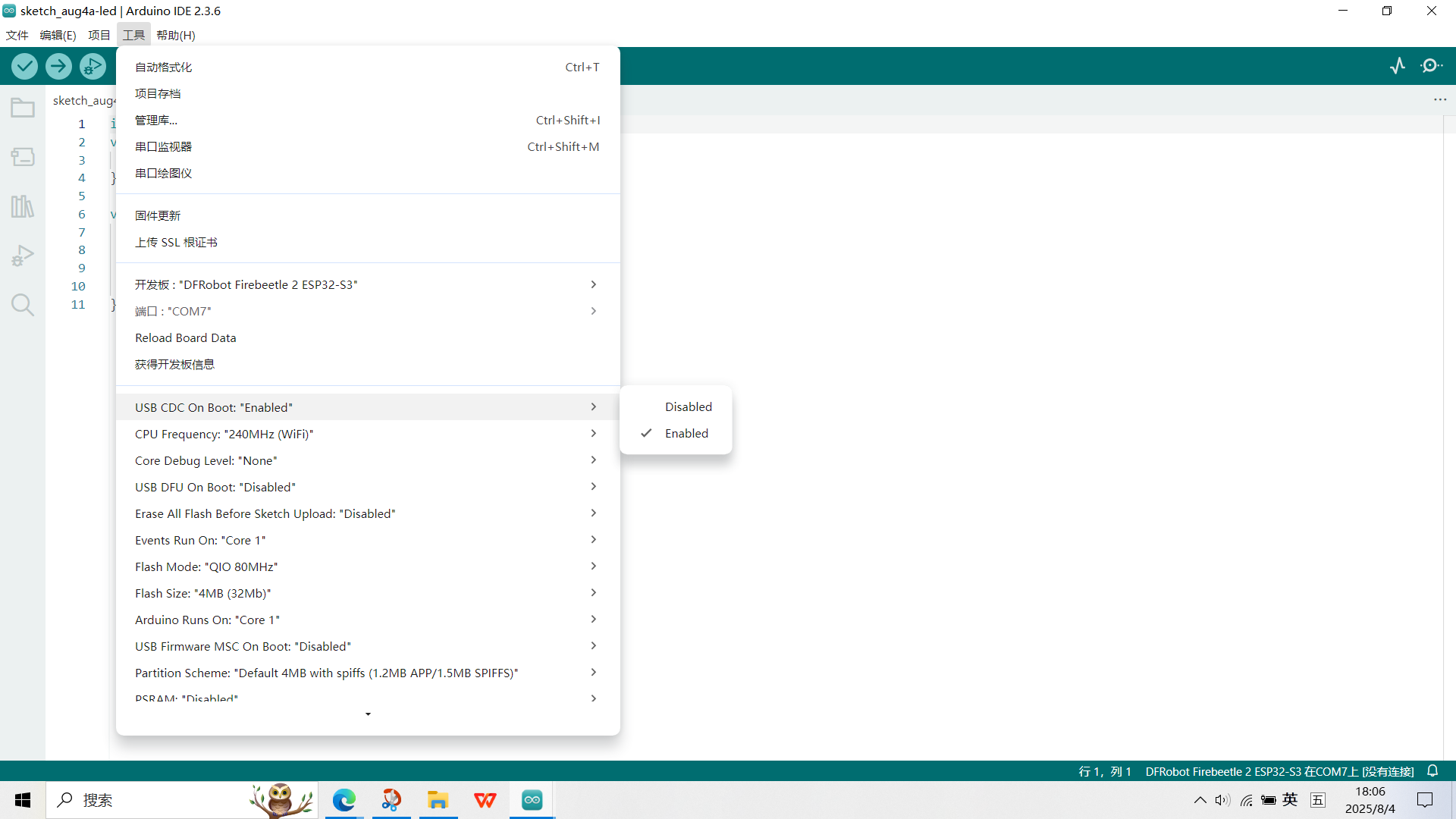

  • 在开始前您还需要配置如下设置(当您选择 Disabled 时,串口为RX(44)、TX(43),如果您需要通过USB在Arduino监视器上打印,您需要选择Enable)

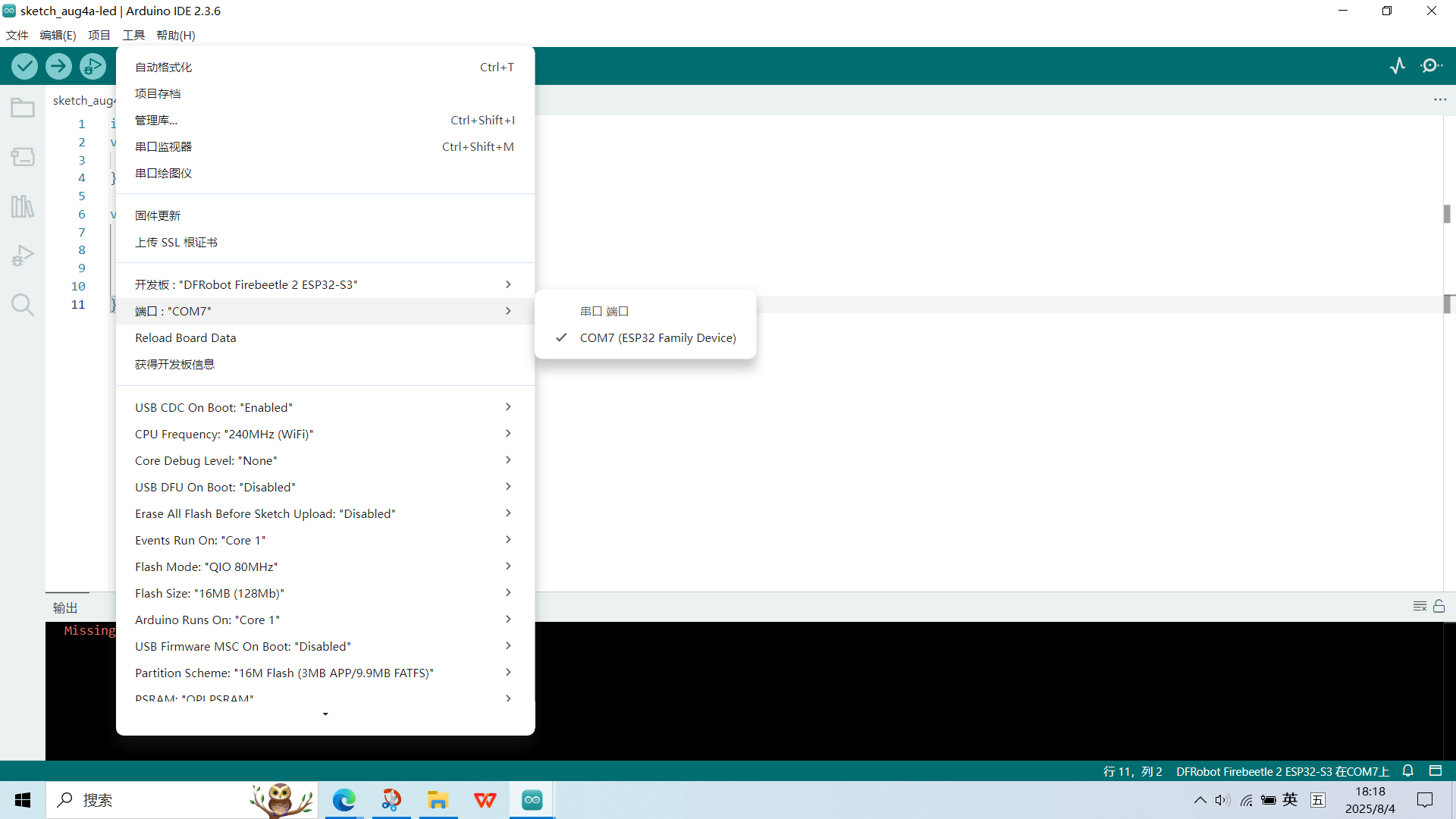

  • 点击端口选择对应的串口。

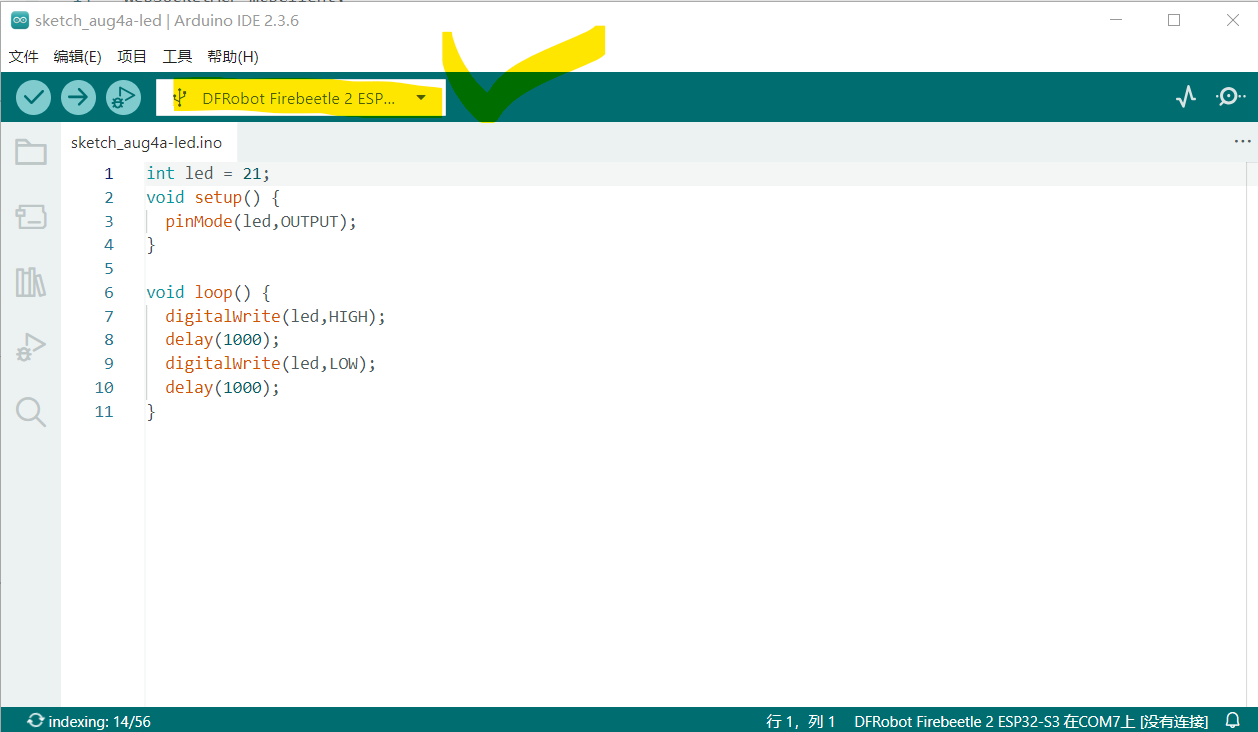

这时,可以看到DFRobot FireBeetle 2 ESP32-S3已连接。

测试程序: LED闪烁

板载LED灯默认为引脚21

新建文件,复制下面代码,保存文件。

int led = 21;

void setup() {

pinMode(led,OUTPUT);

}


void loop() {

digitalWrite(led,HIGH);

delay(1000);

digitalWrite(led,LOW);

delay(1000);

}

  • 点击箭头等待程序编译并烧录至开发板。

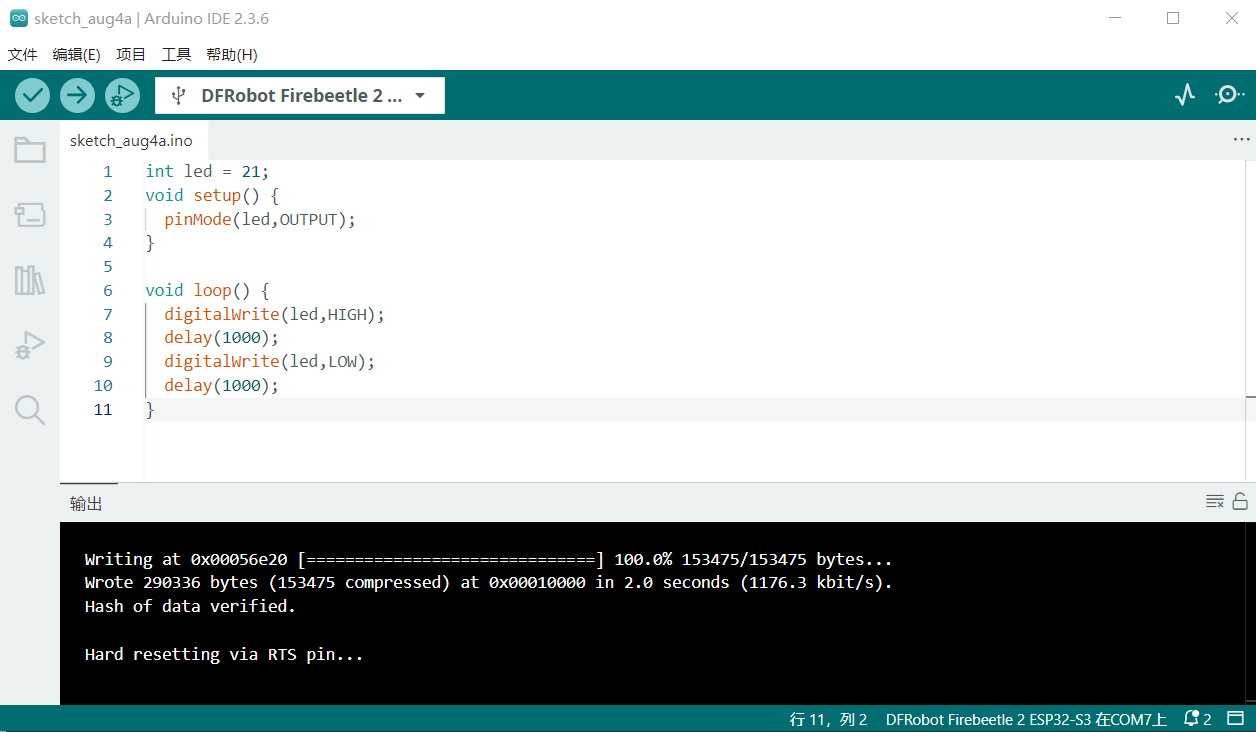

烧录成功

屏幕截图 2025-08-04 151958.png
  • 如图所示烧录成功
  • 您会看见板载LED灯开始闪烁

至此,将arduino ide配置完成,并将DFRobot FireBeetle 2 ESP32-S3连接ide,以及程序编译烧录成功。

步骤4 安装MCP库以及其它依赖库

下面我们将开启小智和FireBeetle 2 Board ESP32 S3的MCP之旅。

安装必备库(关键!)

1、打开 Arduino IDE → ​​项目​​ → ​​加载库​​ → ​​管理库...​

2、搜索安装以下库:

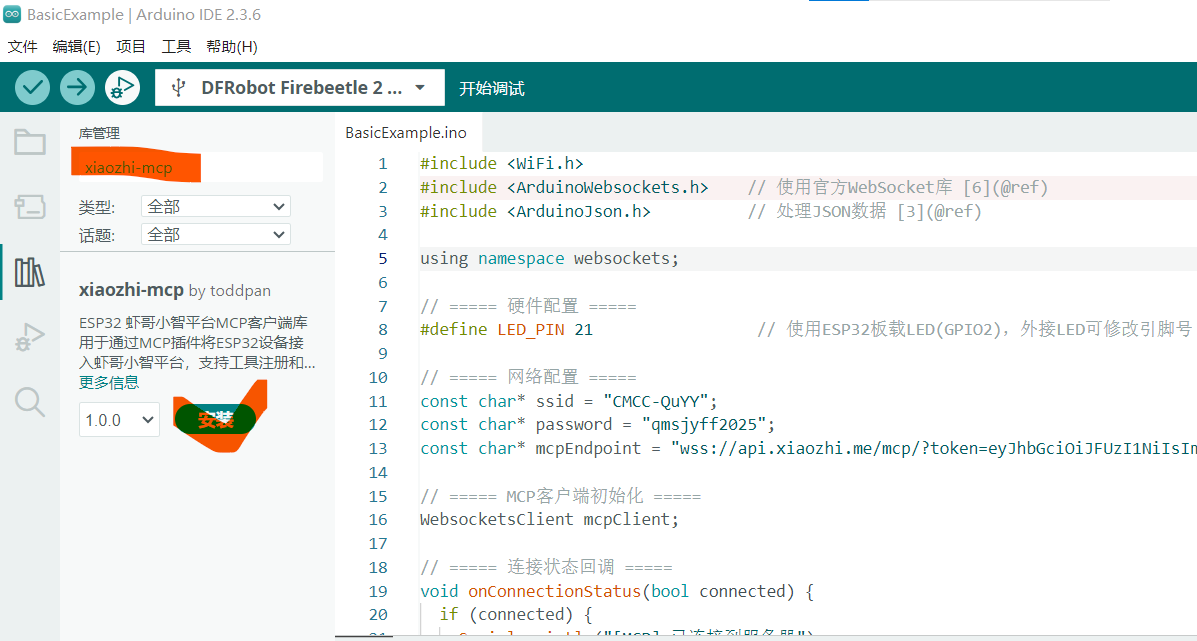

​xiaozhi-MCP

屏幕截图 2025-08-04 152546.png

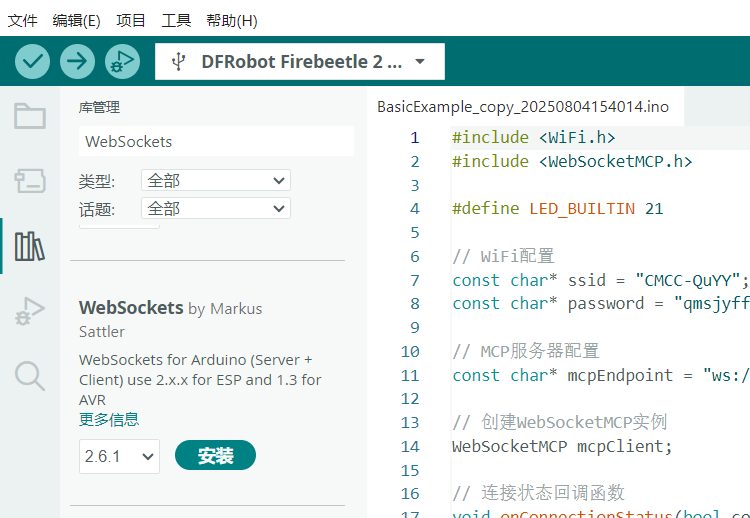

WebSockets​​ by Markus Sattler(选择 2.3.6+ 版本)

屏幕截图 2025-08-04 154533.png

下面这个库也安装了,不知有用没有。

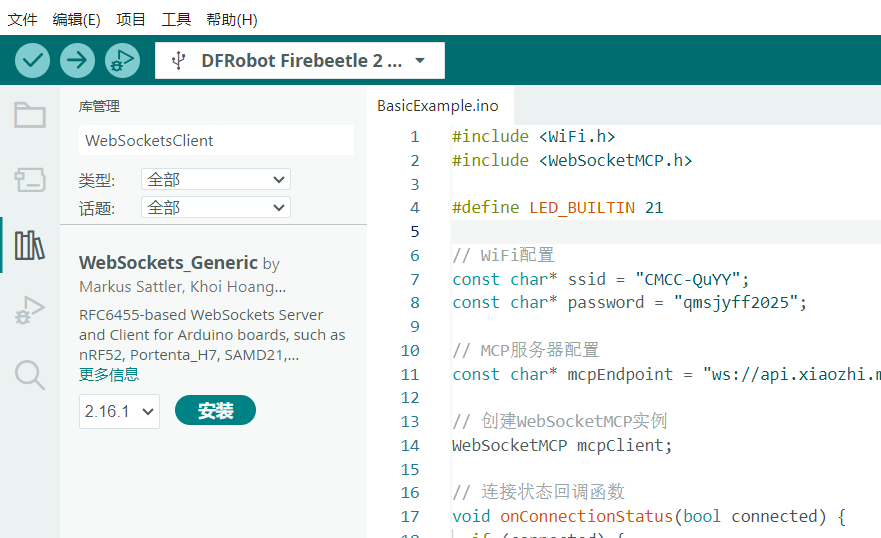

屏幕截图 2025-08-04 153540.png

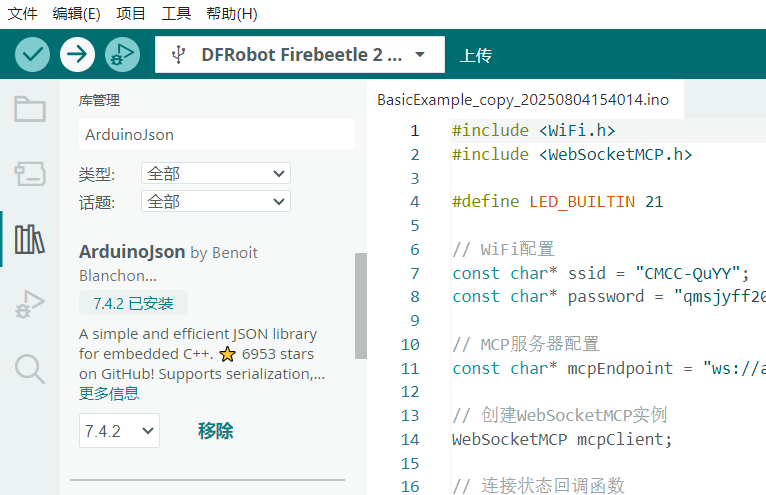

​ArduinoJson​​ by Benoit Blanchon(v6.21+)

屏幕截图 2025-08-04 154646.png

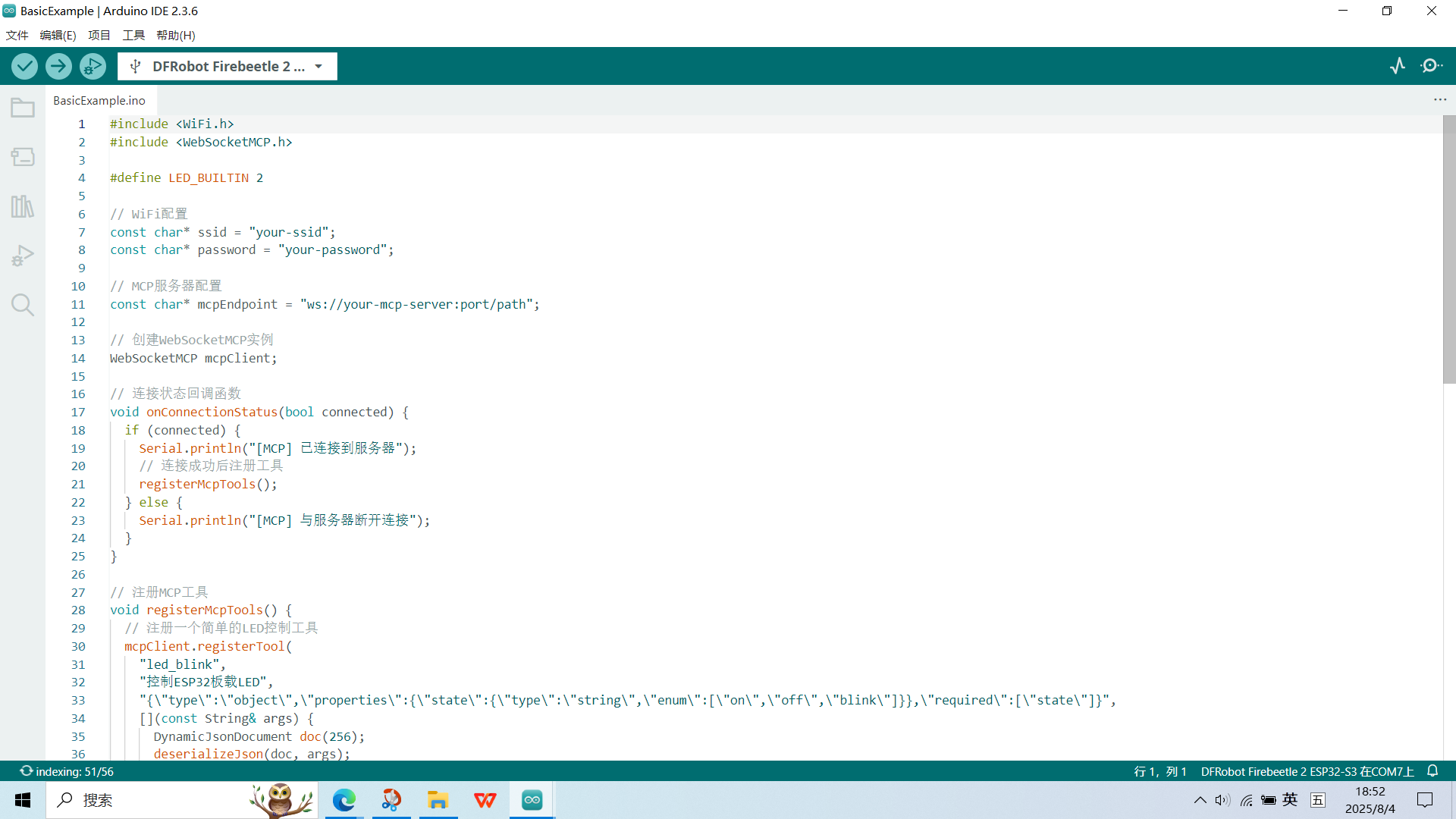

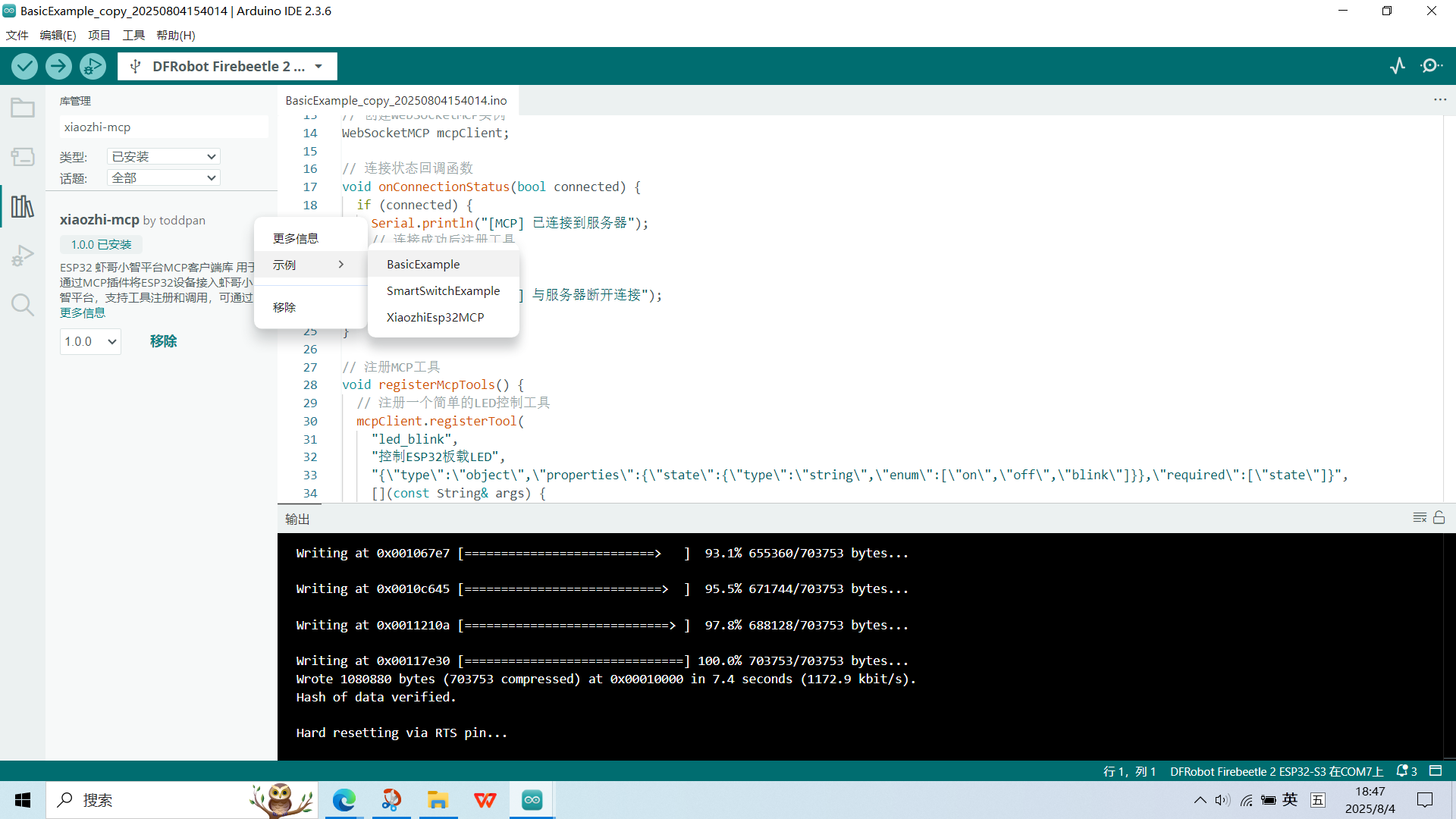

在新窗口中打开BasicExample示例代码


// WiFi配置,填入自己的wifi账号密码

const char* ssid = "your-ssid";

const char* password = "your-password";

// MCP服务器配置,填入小智的MCP接入点地址

const char* mcpEndpoint = "ws://your-mcp-server:port/path";

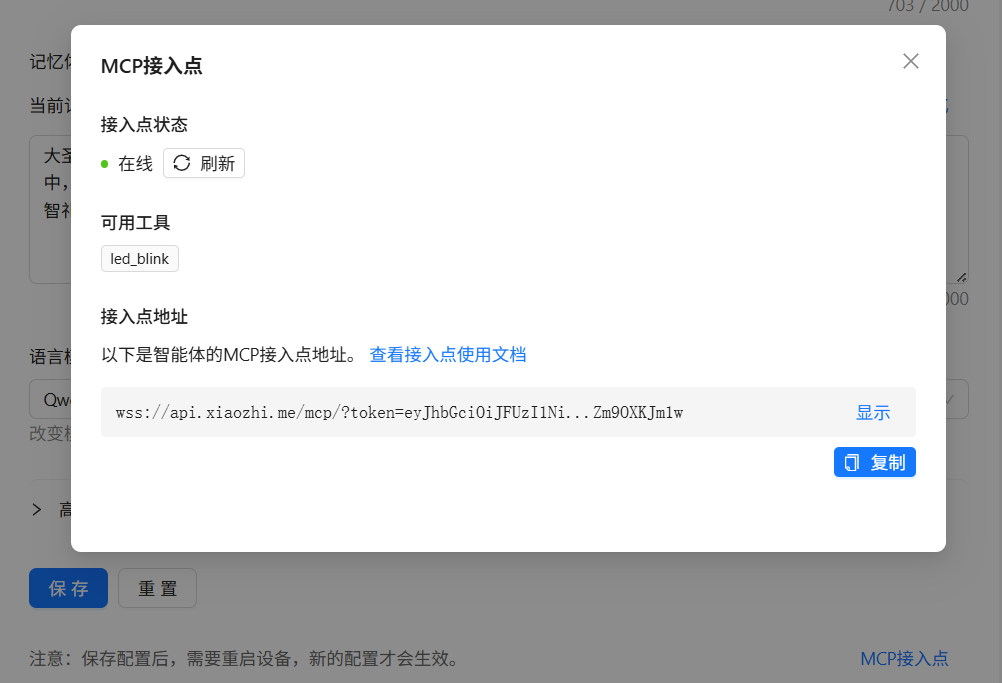

小智AI的配置不再详述,接入点地址获取(我这里是连接后的图片):

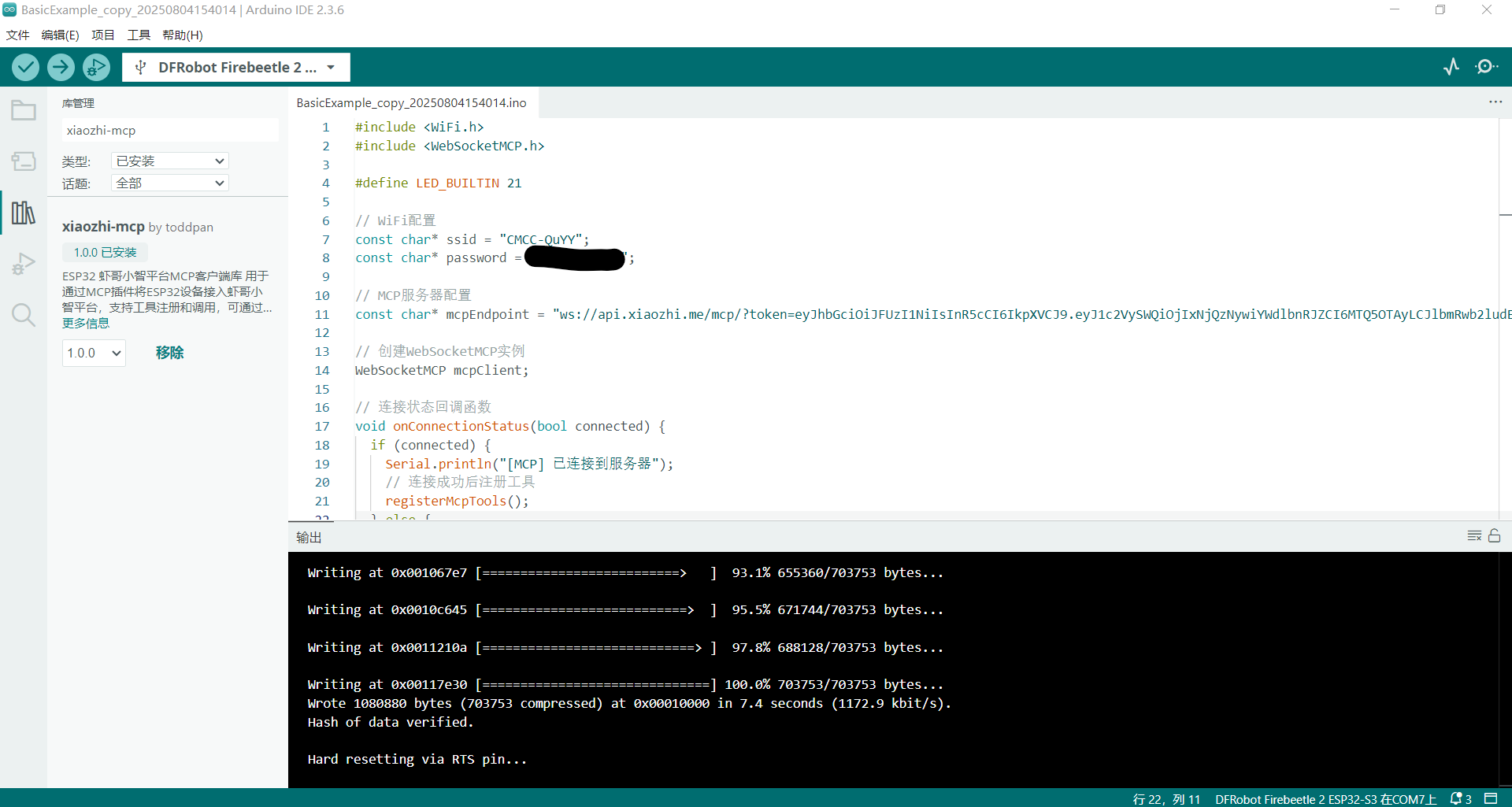

保存代码,点击上传编译烧录。

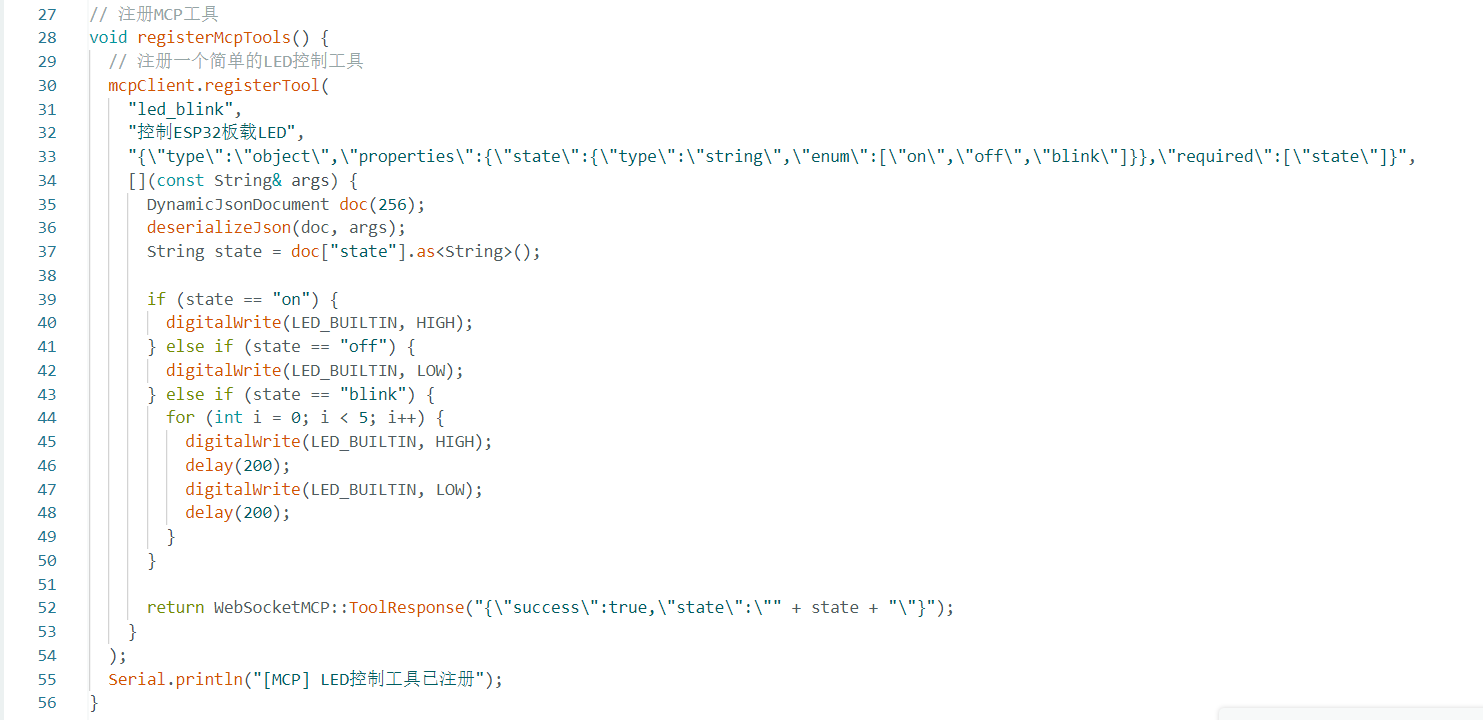

然后就可以小智AI控制开发板上的led灯,板载灯在IO21。

主要功能:

点亮

熄灭

闪烁


因为效果比较简单,就不录视频了,可以参看阳阳老师的视频。

【注】经过数小时的测试,发现esp32 s3连接MCP稳定性很好。
