基于行空板M10的智能运动监测系统 简单

头像 夜色之音 2025.07.04 19 0

运动时总摸不准自己的状态?发力不对怕受伤,心率飙升了不知该不该停,练了半天也不清楚效果到底怎么样?别再凭感觉瞎练啦!今天要亮相的科创作品 —— 智能运动检测系统,藏着让运动更科学的秘密:它搭载行空板 M10 作为 “大脑”,搭配精准的心率血氧传感器,实时捕捉你的身体信号。不管是健身小白还是运动达人,都能通过它看清每一次发力、掌握身体的实时状态,让运动从此告别盲目,走向精准高效~ 想知道它具体有多厉害?接着往下看!



项目概述

本项目聚焦运动健康监测痛点,以行空板 M10 为核心,融合心率血氧传感器等硬件,搭配 Python 编程与 MQTT 通信,构建智能运动监测系统。实现心率、血氧、步数等数据实时采集、传输与可视化,辅助用户科学把控运动强度,推动运动健康管理智能化。



实施成果

(一)功能实现

  1. 数据采集:借助心率血氧传感器精准获取心率、血氧数据,通过行空板 M10 内置六轴传感器统计步数,覆盖运动核心生理指标监测 。
  2. 数据传输:基于 MQTT 协议,完成传感器数据向服务器的稳定上传,支持本地与远程数据交互,保障数据流转高效、实时 。
  3. 可视化呈现:在物联网平台搭建可视化界面,以折线图、数值显示等形式,直观呈现心率、血氧、步数及环境温度(依托传感器拓展)数据,方便用户与开发者实时观测 。
  4. 模式交互:实现步行、慢跑等运动模式切换,适配不同运动场景下的心率区间标准,辅助用户按需调整运动强度,提升运动科学性 。



硬件清单

材料清单

  • 行空板M10 X1 链接
  • 行空板M10扩展板组合 X1 链接
  • 心率血氧传感器 X1 链接

程序编写

一、选择所需库

1.行空板(官方库)


2.MQTT-py(官方库)


3.pinpong初始化(pinpong库)


4MAX30102心率血氧传感器(pinpong库)


二、程序编写

将行空板连接至电脑

1.升级行空板SIOTV2

详见Mind+数据可视化面板-SIoT V2下载使用-教程方法二

打开浏览器输入10.1.2.3进入网页为行空板配网


2.打开SIot V2页面设置项目名称:①心率②血氧③步数

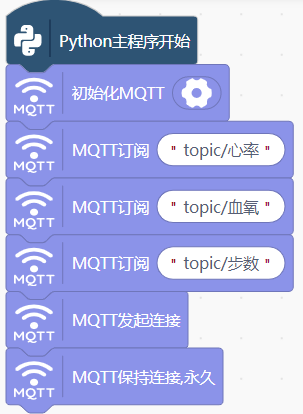

3.程序物联网初始化

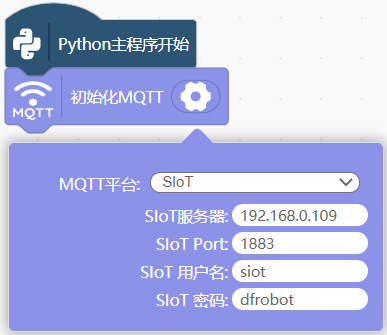

这里的SIot服务器填写行空板联网后的显示的无线热点,其他不用改变

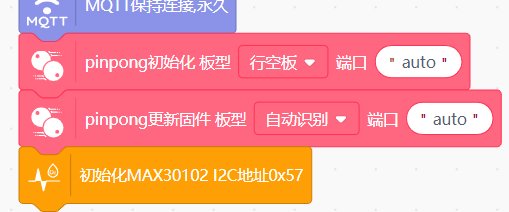

4.初始化硬件库

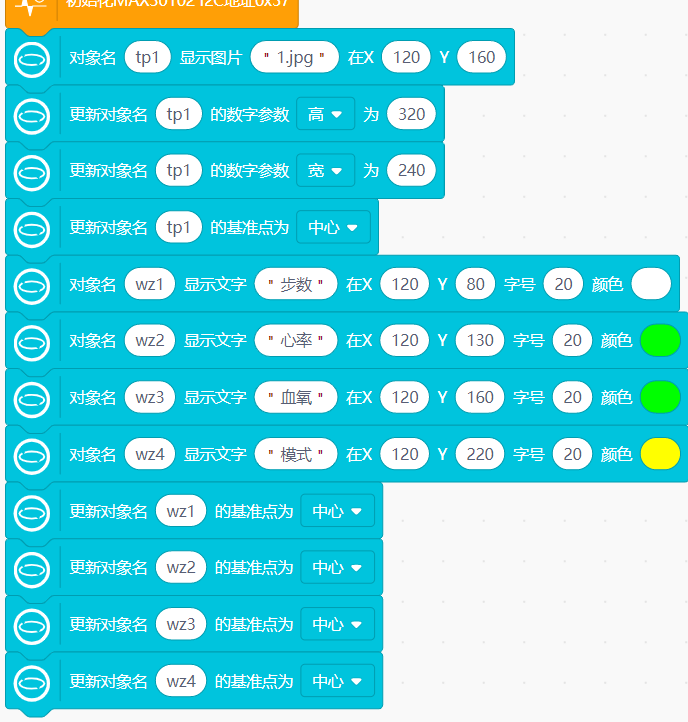

5.主界面编辑

拖入背景图片(附件)


编写显示程序




6.变量

我们继续设置两个变量方便后续使用


这里的模式“1”代表步行模式,“2”代表慢跑模式。由于正常人在不同运动状态下的身体健康数据都不相同,所以设置了这两个变量



注:以上心率数据均由AI生成



7.创建线程以及初始完成提示音

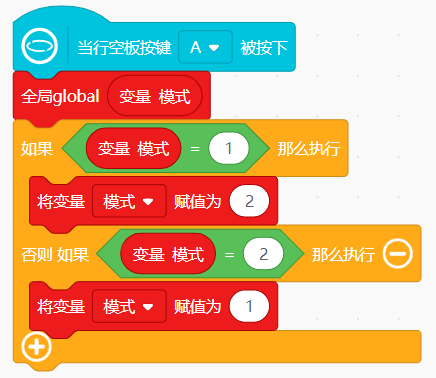

8.模式切换





9.线程1(计步)

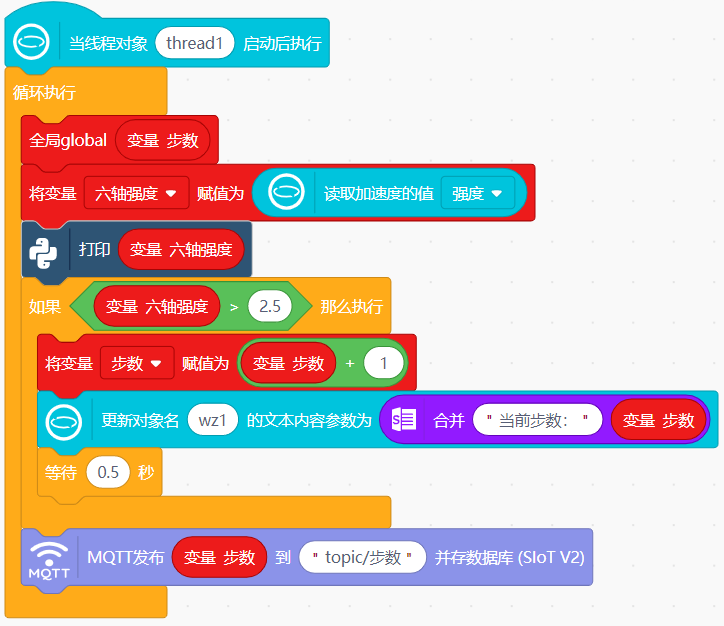

读取行空板六轴惯性传感器中的强度数据,当读取数据大于一定值时步数加1,实现计步功能。之后将步数发送至物联网平台



10.线程2(心率血氧)


使用心率血氧传感器读取相关数据,将数据显示至行空板、发送送至物联网平台



最后将程序上传至行空板



三、可视化面板编辑

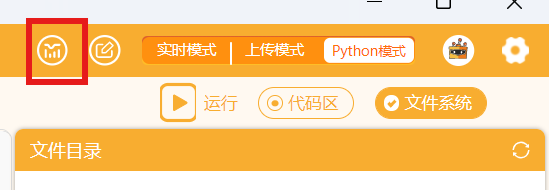

1.进入可视化面板

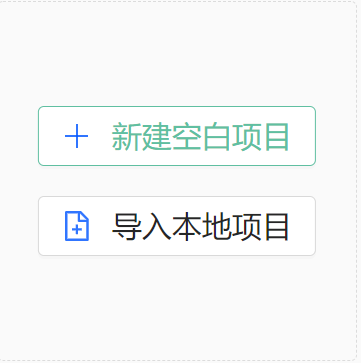

2.新建项目空白页

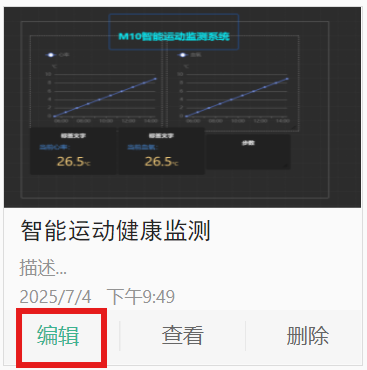

3.进入编辑


4.设置服务器地址为行空板显示的无线热点

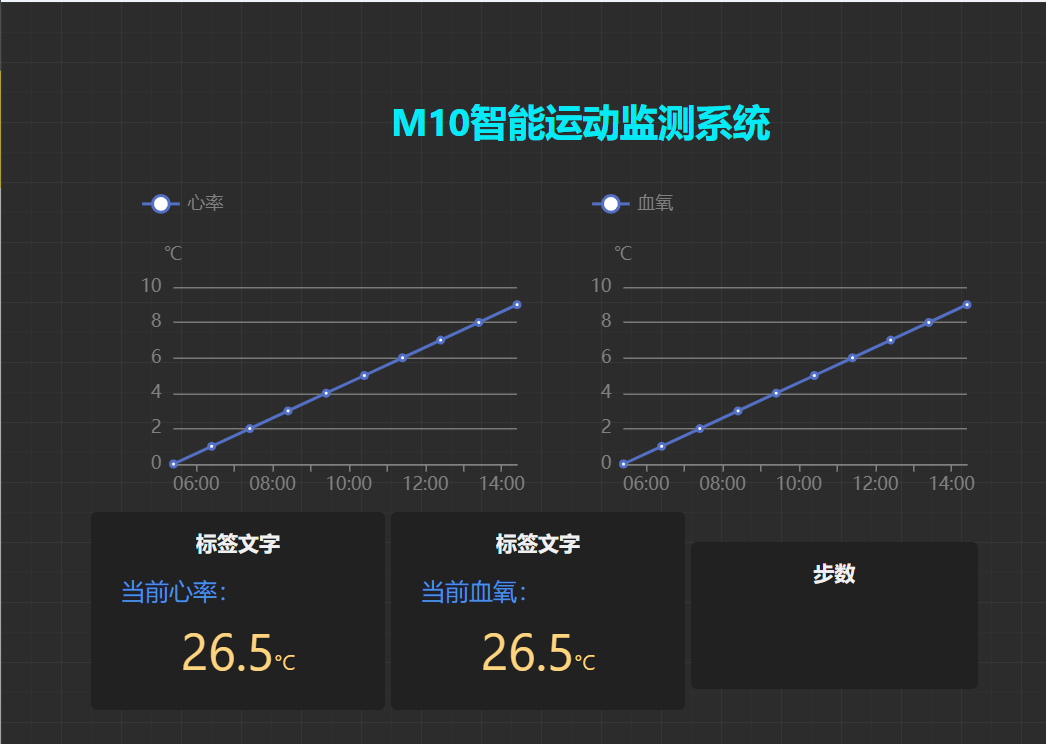

5.参考以下布局拖动设置界面


6.设置组件的Topic




效果展示


最后将程序上传至行空板运行查看效果



使用方法:将心率血氧传感器固定至指腹,便于准确读取


大家可以自行给行空板增添一个绑带方便使用

项目反思与展望

(一)现存不足

  • 硬件拓展性:当前仅集成基础生理与运动传感器,未接入环境传感器(如 GPS 定位、气压计),对户外复杂运动场景的适配性有限;传感器布局依赖绑带,便携性与穿戴舒适度有提升空间 。
  • 算法深度:数据处理以基础统计、阈值判断为主,缺乏运动状态智能识别(如自动区分跑步、跳绳)、疲劳预警模型(结合多指标动态分析)等深度功能,对运动健康管理的辅助价值有待挖掘 。
  • 交互体验:可视化界面功能单一,仅支持数据查看;模式切换依赖手动操作,未实现根据实时心率自动调整运动建议(如强度提醒、休息提示),用户交互闭环尚未完全打通 。

(二)优化方向

  • 硬件迭代:拓展传感器模块,集成 GPS、环境温湿度等设备,丰富数据维度;探索柔性电路、可穿戴贴片设计,优化传感器佩戴方式,提升用户体验 。
  • 算法升级:引入机器学习模型,训练运动状态识别、疲劳预测算法,基于多维度数据(生理 + 环境)输出个性化运动建议,强化系统智能决策能力 。
  • 交互深化:开发移动端小程序或 APP,同步物联网平台数据,支持运动数据历史回溯、趋势分析;增加语音交互、自动模式适配功能,打造更便捷、智能的运动监测交互体系 。

(三)长远愿景

未来,本项目将朝着 “全场景运动健康管家” 方向演进。通过持续拓展硬件生态、深化算法应用,覆盖室内外全运动场景,为普通运动爱好者、专业运动员提供定制化监测方案;结合医疗健康数据,探索运动 - 健康 - 康复闭环管理,让智能运动监测系统从 “数据采集工具” 升级为 “主动健康助手”,助力全民科学运动与健康生活方式构建。
