盒子里有啥？？？

它在做什么吗？？？

这会伤害我吗？？？

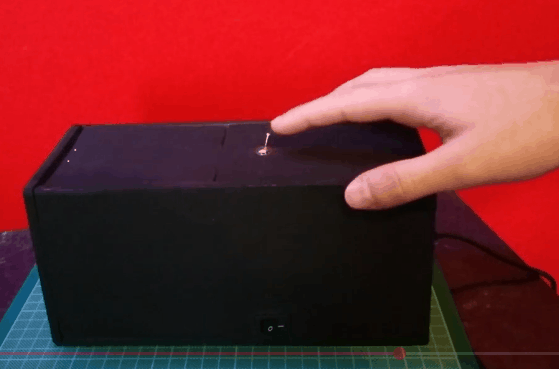

伙计们，按下开关吧！！！也许没什么会伤害到你……

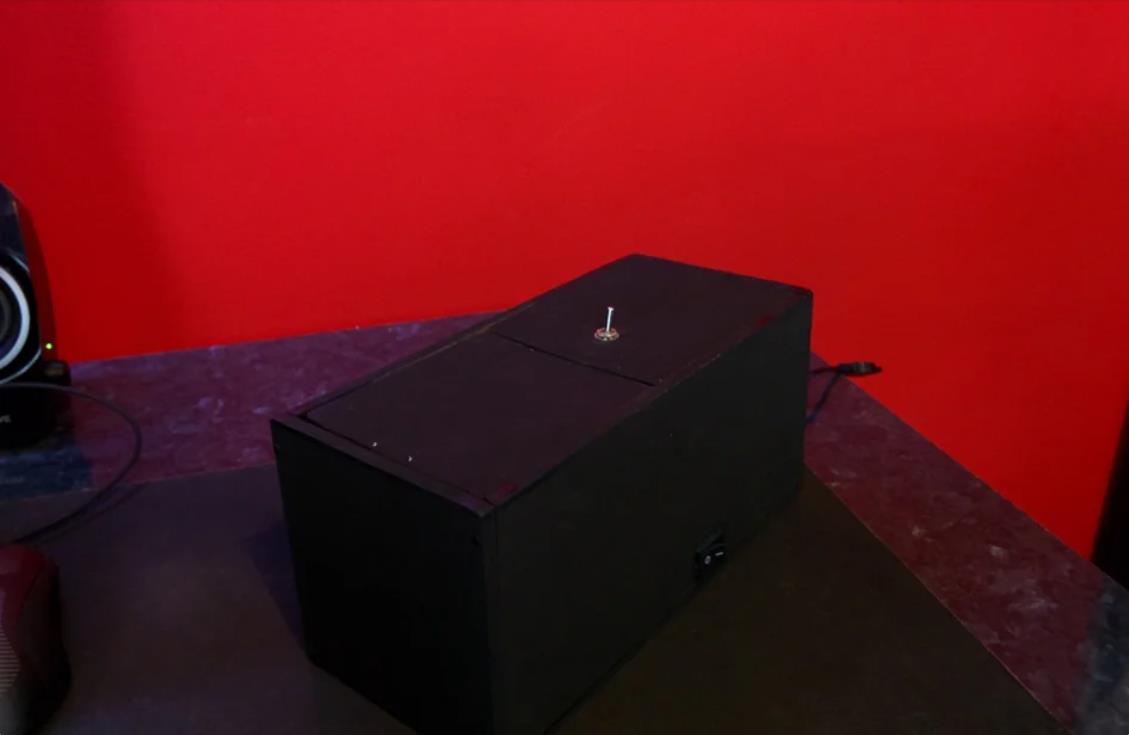

说真的，这个项目其实就是一个装着 Arduino 的盒子。它什么也不做，真的。它心情不好，只想一个人待着。你能让它开心起来吗？试试开关吧！

## 步骤1：工作原理

开关连接到Arduino并由Arduino监控。按下开关时，开关状态会发生变化，并设置为“开启”位置。然后，Arduino会激活两个伺服器，一个用于盖子，一个用于手指。手指伸出并触碰到开关，使开关回到“关闭”位置。之后，手指回到盒子里，盖子关闭。

## 步骤2：组件和工具列表

Arduino 板（我使用了 Arduino Nano 3 5V，您可以使用任何您喜欢的）
面包板
2 x 微型通用伺服器
2 x 100μF电解电容器
1 x 10kΩ电阻
1 个小型 SPDT 开关
1 x 简单的开/关开关
连接电线
9V电池
轻木（或任何其他你喜欢的盒子材料）
木胶和钉子
小铰链
喷上你喜欢的任何颜色的油漆（可选）

工具
螺丝刀
剪线钳
管道胶带或电工胶带
烙铁
Dremel工具或分切刀
锤
砂纸

## 步骤3：构建盒子

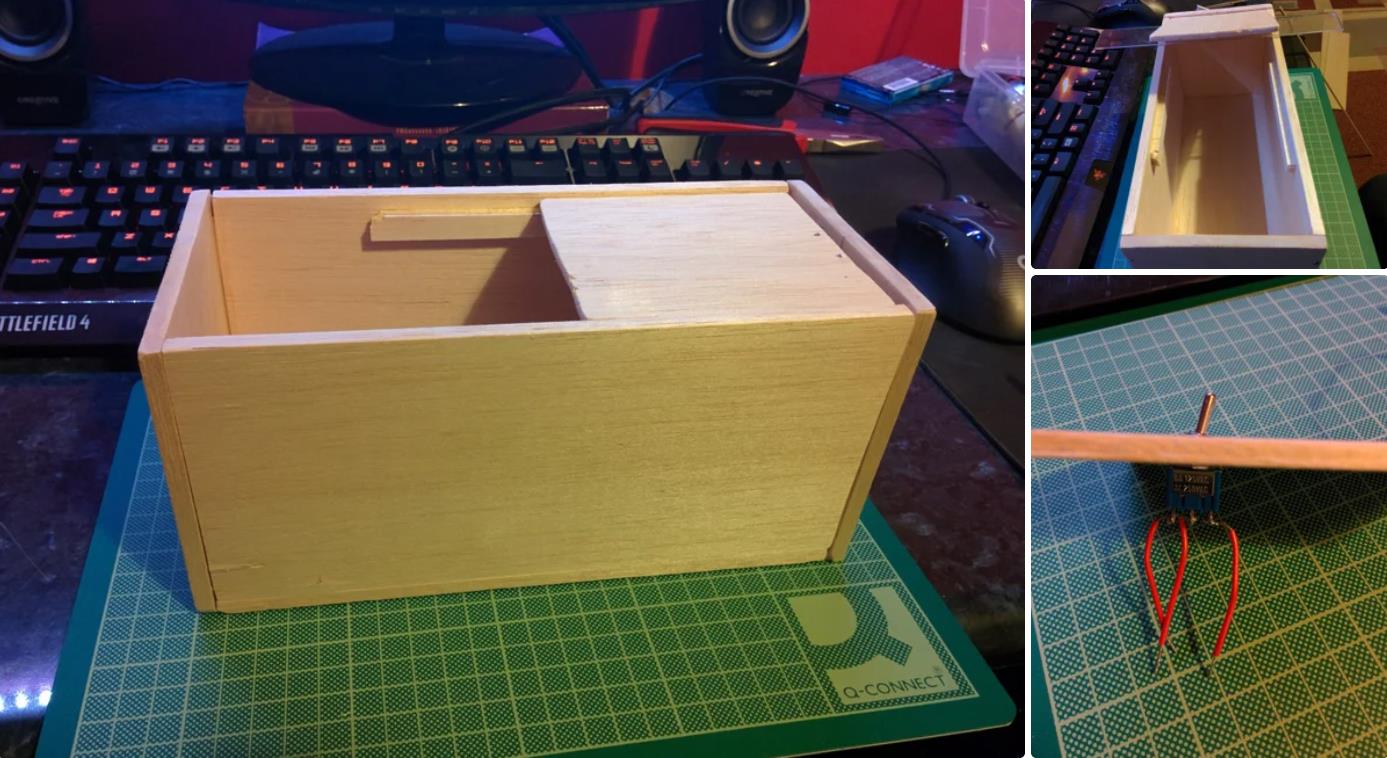

为了制作这个盒子，我使用了6毫米厚的轻木。尺寸为23 x 11 x 11（宽、深、高）。顶盖由4毫米厚的轻木制成。你可以用电磨或简单的切割机/分切机切割木材，轻木质地柔软。我把所有部件粘在一起，并用钉子钉好了框架部分。

铰链是用螺丝固定在盖子和盒子内侧的，所以会比较隐蔽。拧紧它比较麻烦，而且必须小心，以免损坏盒子。

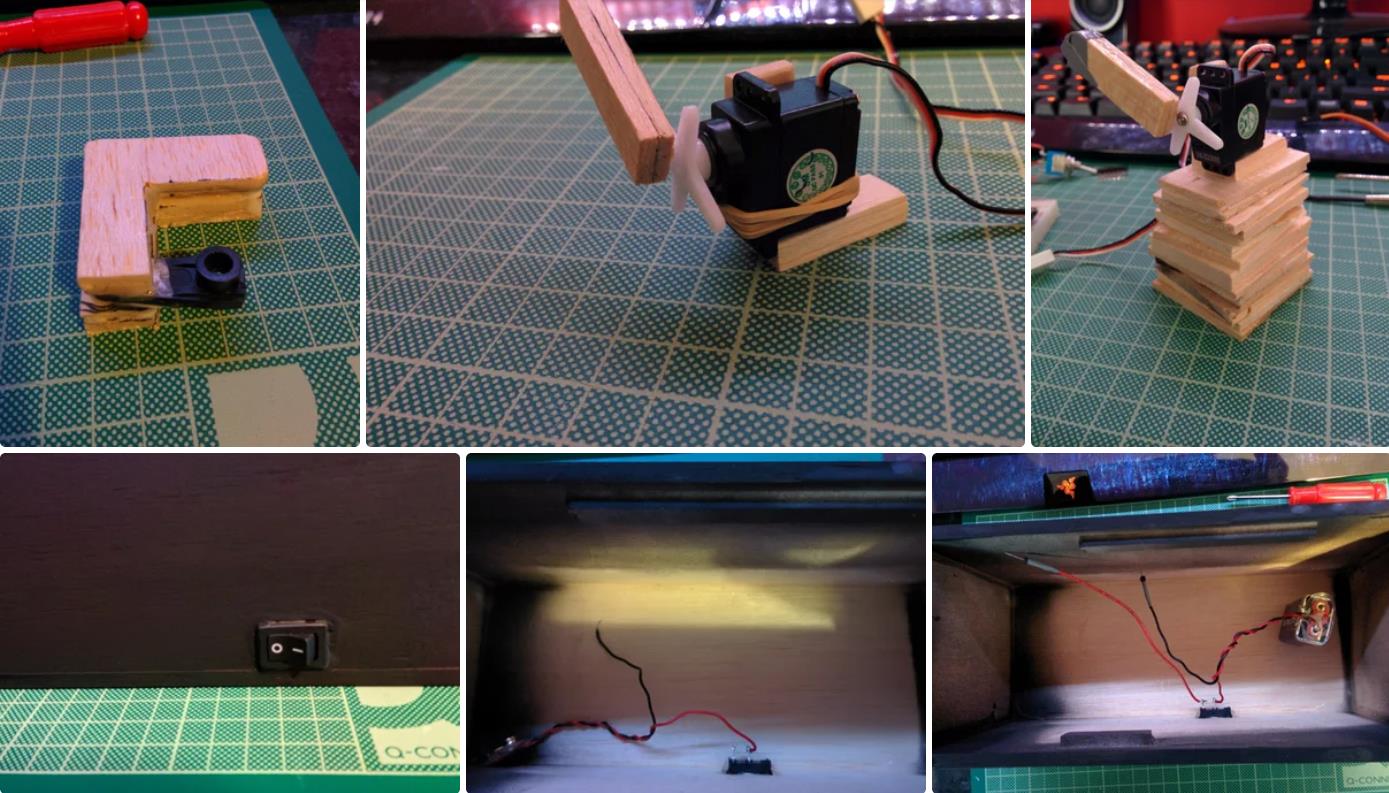

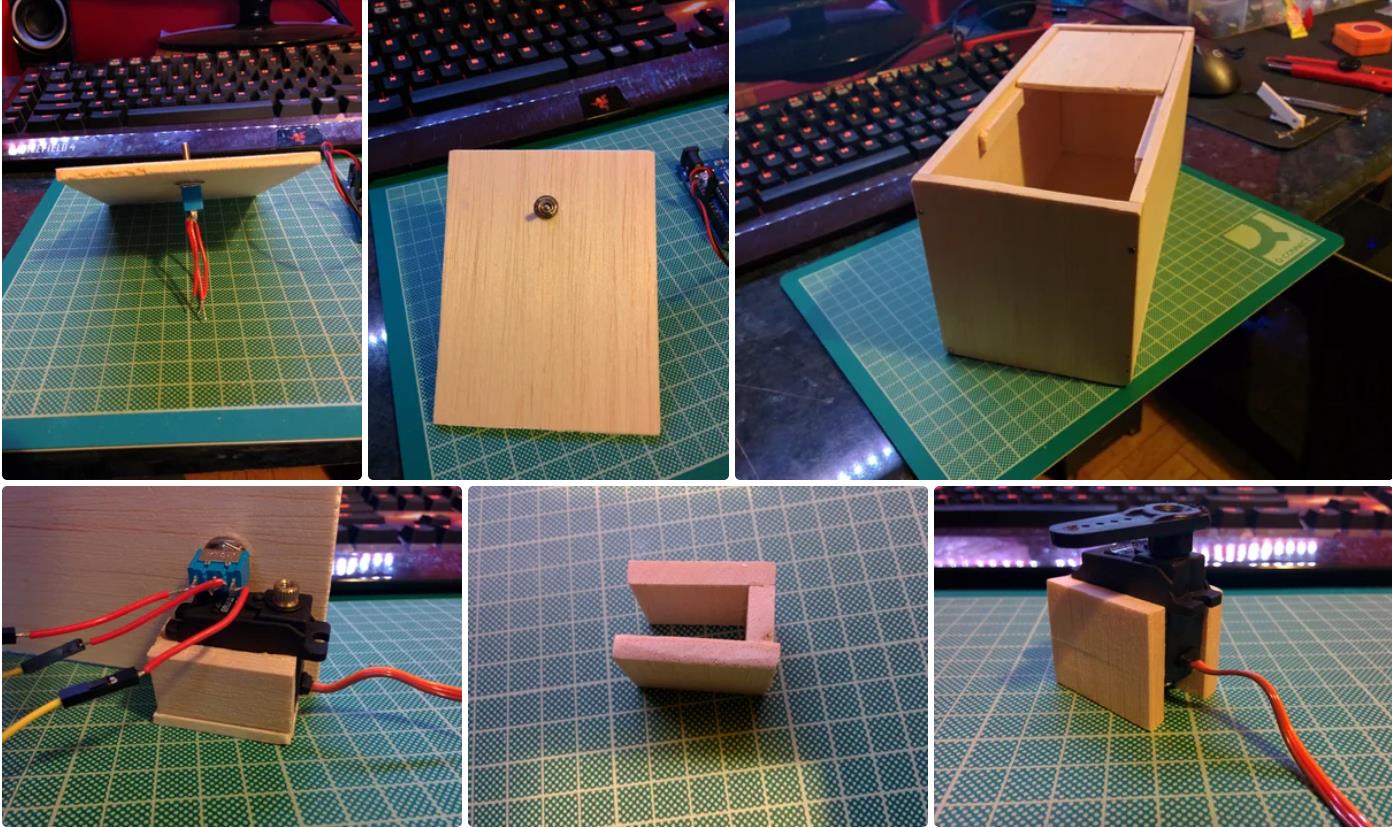

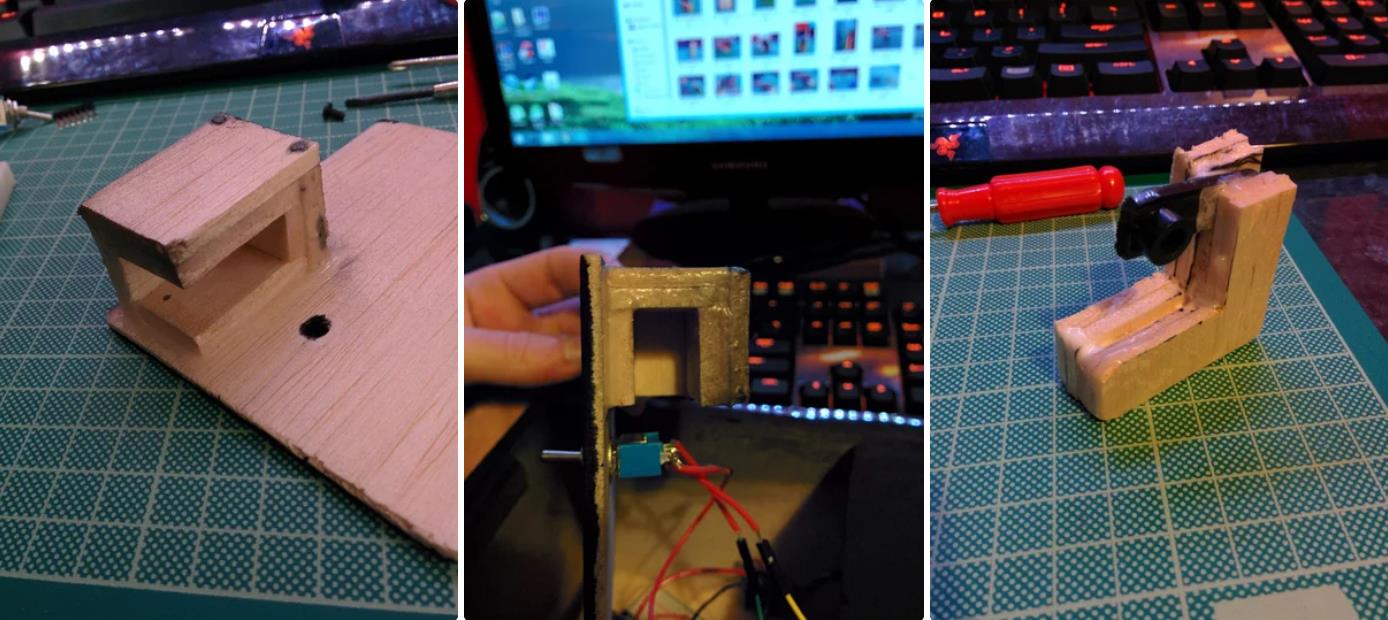

接下来，你必须在顶盖（固定不动的那个）上为开关打孔。然后用螺丝将开关固定到位。此外，你还需要在这个盖子里放置手指舵机的外壳。制作外壳时，需要将木质部件粘合在一起。确保外壳坚固耐用。我的微型舵机非常结实，我做的第一个外壳就坏了！我加固了外壳，并用钉子和胶水固定，以便更好地承受舵机的功率。

现在该做手指了。关于设计、角度、尺寸和曲线，我有很多想法。我尝试了好几种设计，但唯一合适的是经典的L形设计。它是唯一一个在接触开关时不会断裂的设计。你必须把它做得又黄又厚，否则它碰到开关时会侧弯。不用担心重量，轻木非常轻。我用五块3毫米厚的L形木块粘在一起。它可能不太好看，但效果很好。我还把舵机连接器粘在了手指上。发挥你的创造力，按照你喜欢的方式制作吧！

接下来要做的是制作一根棍子，它要连接到门伺服器上，用来将盖子向上推，这样手指就可以出来了。只需将两块尺寸合适的轻木粘在伺服器上即可。小菜一碟。你唯一需要考虑的是伺服器的高度，以便打开盖子。你可以将轻木块放在伺服器下面，为它做一个底座，这样伺服器的高度就合适了。这里不用花太多时间，只需将剩下的一些木块粘在一起即可。

最后一步是安装一个外部开关，为Arduino供电并节省电池电量。小心地在盒子侧面开一个孔，然后粘上开关。焊接好电缆后，开关就做好了。

盒子做好了！如果你想给它上色，现在就涂，在把电子设备放进去之前。

在制作过程中，尤其是在制作手指的时候，我觉得3D打印机会让整个过程变得简单很多。处理轻木很有趣，但3D打印出你想要的部件，按照你想要的方式制作，效率更高，而且部件也更漂亮。缺点是成本……你自己选择吧……

## 步骤4：接线

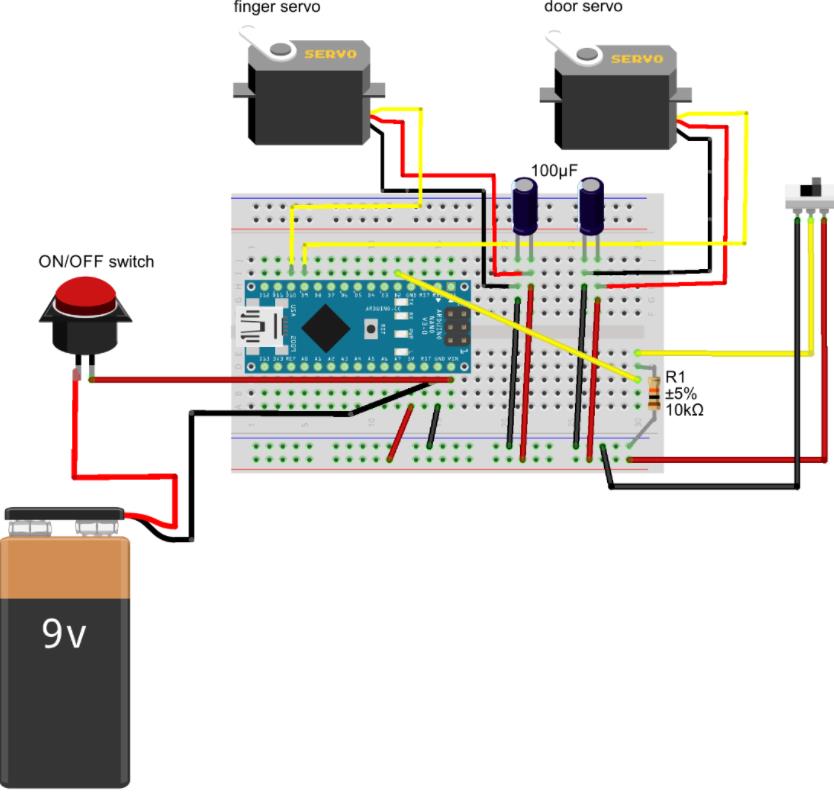

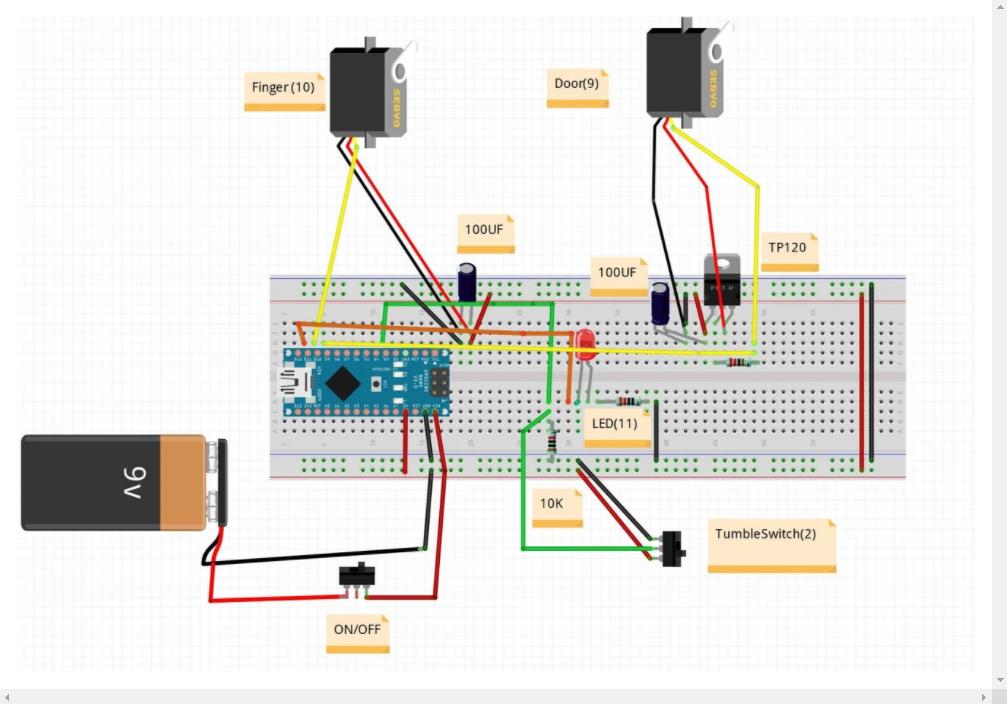

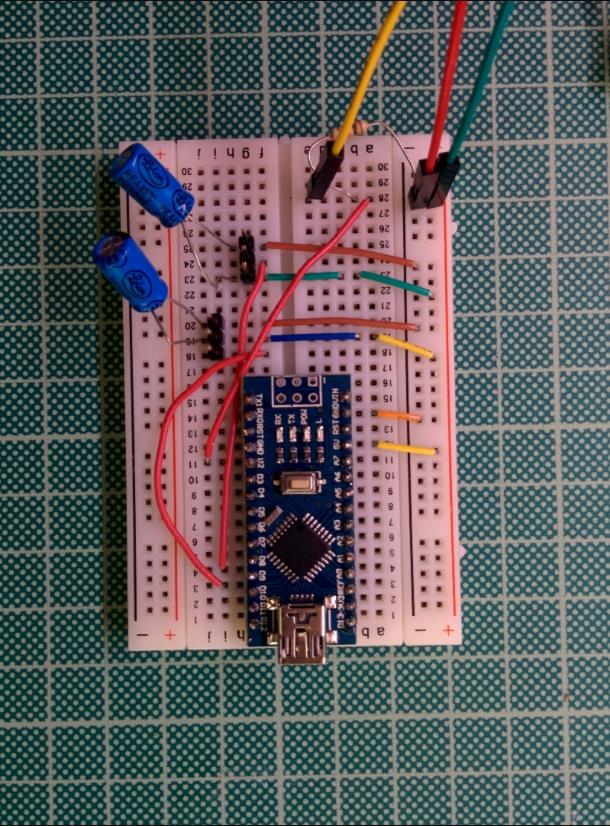

如您所见，电路接线非常简单。手指伺服电机连接到引脚 10，门伺服电机连接到引脚 9。SPDT 开关的一个引脚接地，另一个引脚连接到 5V，第三个引脚通过一个 10kΩ 电阻连接到 Arduino 的引脚 2。别忘了连接电容，并注意极性！

## 步骤5：最终组装

最终组装

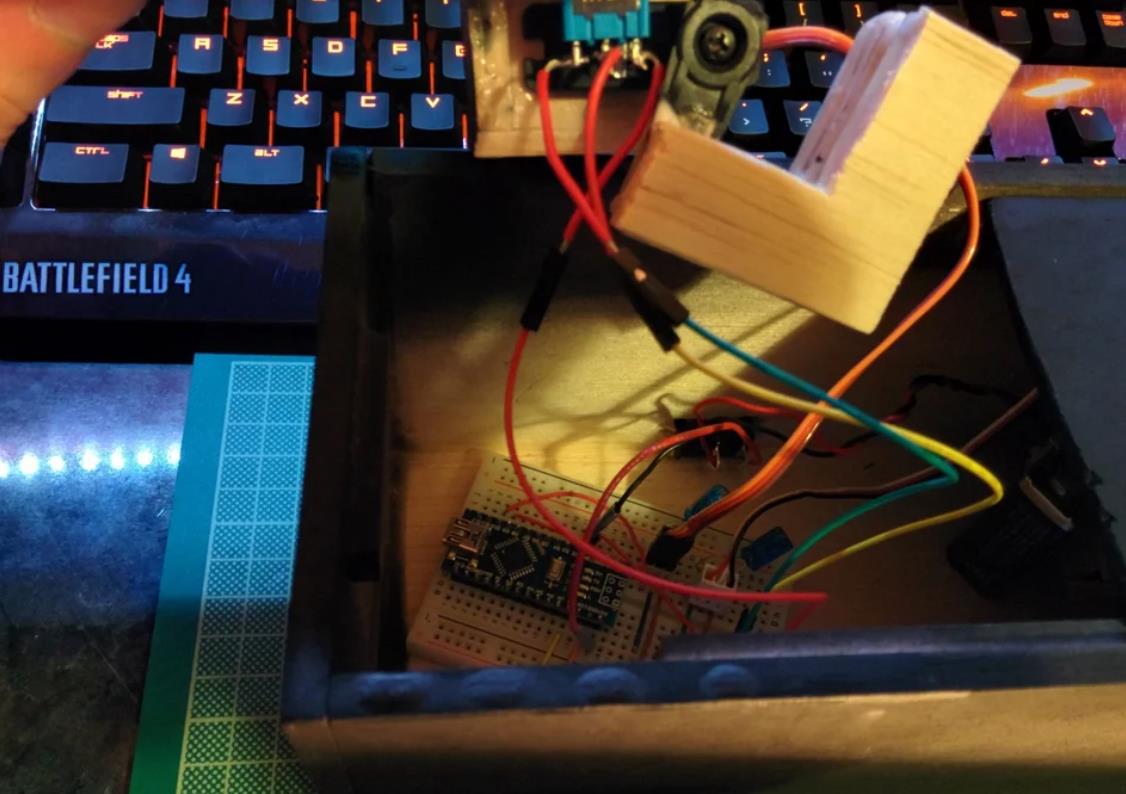

现在你可以把所有东西都放进盒子里，并将电池连接到 Arduino 板。阳极连接到 Vin 引脚，地连接到 GND 引脚。在放入电子设备时，请小心不要损坏盒子。我的盒子比较窄，所以很难把它们组装起来。

## 步骤6：Arduino代码

无用盒子的代码非常简单。首先，你必须包含伺服器库，然后创建两个伺服器对象（一个用于门，一个用于手指），并在 void setup 函数中将它们连接到 Arduino 的引脚上。void 循环只是一个 if 语句，用于检查开关是否处于开启状态。如果开关处于开启状态，伺服器必须移动并关闭开关。为了增加趣味性，我为伺服器设计了一些不同的动作。你也可以随意添加你的动作！！非常简单，只需查看代码并遵循模式即可！

这是 GitHub 上的代码链接，您可以轻松复制/粘贴并使用它。

## 第七步：问题与思考

在制作盒子的过程中，我遇到了一些问题，想与大家分享。

最烦人的问题是关于电池和电路供电的。不知何故，电路无论如何都无法使用9V碱性电池工作。舵机没有按照预期工作，有时甚至完全不动。因此，我开始排除故障，分别为舵机和Arduino供电。我尝试用9V电压给舵机供电，用6V电压（4节AA电池）给Arduino供电。没有任何变化。我又试了试Arduino UNO，还是不行。几次尝试之后，我发现如果将9V电池与连接Arduino的USB线组合使用，问题就能解决。是不是有点疯狂？不过，这种方法确实有效。问题是，我不想每次玩的时候都把带USB线的盒子挂在外面，然后插到电脑上。在与一些在电子和Arduino方面比我更有经验的人讨论后，我们得出结论，我应该使用锂聚合物电池，因为它们放电速度快，而且电流能力强。最后，在我所在城镇举办的 Arduino Day 15 活动期间，我试用了一款 6600 mAh 的移动电源（用于给智能手机充电），效果非常好！所以，如果你也遇到同样的问题，不妨试试！

我想说的第二件事是关于盒子的材质。轻木是一种非常好的材料，很轻，厚的话也很耐用，但当你需要用它来做非常精细的工作时，就会很麻烦。你甚至可能会毁掉你的整个项目。如果盒子是3D打印的就完美了。至少是用来关开关的那根手指。想想看。

项目代码

代码

#include <Servo.h>

Servo doorServo;
Servo fingerServo;

int swPin = 2;               //switch on pin 2

int pos = 0;
int selectedMove = 0;             //move selector

void setup()
{
  pinMode(swPin, INPUT);
  doorServo.attach(9);           //set door servo on Pin 9 pwm
  fingerServo.attach(10);          //set finger servo on Pin 10 pwm
  doorServo.write(80);           //set door to hiding position
  fingerServo.write(0);            //set finger to hiding position
}


void loop(){

  //if the switch is on, move door and finger to switch it off
  if(digitalRead(swPin) == HIGH)
  {

    if (selectedMove > 9) {
    selectedMove = 0;
    } //when all moves are played, repeat the moves from beginning

    if (selectedMove == 0) {
    simpleClose();
    }
    else if (selectedMove == 1) {
    simpleClose();
    }
    else if (selectedMove == 2) {
    simpleClose2();
    }
    else if (selectedMove == 3) {
    crazydoor();
    }
    else if (selectedMove == 4) {
    slow();
    }
    else if (selectedMove == 5) {
    serious();
    }
    else if (selectedMove == 6) {
    trollClose();
    }
    else if (selectedMove == 7) {
    simpleClose();
    }
    else if (selectedMove == 8) {
    matrix();
    }
    else if (selectedMove == 9) {
    sneak();
    }

   selectedMove += 1;         //swith to next move

  }
}



// Moves

   // basic move
   void simpleClose()
   {
   //Moving door
    for(pos = 80; pos < 155; pos += 3)
    {
    doorServo.write(pos);
    delay(15);
    }

    //Moving hand
    for(pos = 0; pos < 129; pos += 4)
    {
    fingerServo.write(pos);
    delay(15);
    }

    //hiding hand
    for(pos = 129; pos>=0; pos-=4)
    {
    fingerServo.write(pos);
    delay(15);
    }

    //hiding door
    for(pos = 155; pos>=80; pos-=3)
    {
    doorServo.write(pos);
    delay(15);
    }
   }

   // open and wait, then move finger and wait, then switch of and hide
    void simpleClose2()
   {
  //Moving door
    for(pos = 80; pos < 155; pos += 3)
    {
    doorServo.write(pos);
    delay(15);
    }
    delay(800);
    //Moving hand
    for(pos = 0; pos < 100; pos += 4)
    {
    fingerServo.write(pos);
    delay(15);
    }
    delay(1000);
    for(pos = 100; pos < 129; pos += 4)
    {
    fingerServo.write(pos);
    delay(15);
    }

    //hiding hand
    for(pos = 129; pos>=0; pos-=5)
    {
    fingerServo.write(pos);
    delay(15);
    }

    //hiding door
    for(pos = 155; pos>=80; pos-=3)
    {
    doorServo.write(pos);
    delay(15);


   }

   }

   //open door then close it many times, wait, then quickly reopen, switch off and hide.

   void crazydoor()
  {

   //Moving door
    for(pos = 80; pos < 125; pos += 3)
    {
    doorServo.write(pos);
    delay(15);
    }

    //hiding door
    for(pos = 125; pos>=80; pos-=5)
    {
    doorServo.write(pos);
    delay(15);
    }
   //Moving door
    for(pos = 80; pos < 110; pos += 3)
    {
    doorServo.write(pos);
    delay(15);
    }

    //hiding door
    for(pos = 110; pos>=80; pos-=15)
    {
    doorServo.write(pos);
    delay(15);
    }
    delay(700);
   //Moving door
    for(pos = 80; pos < 125; pos += 3)
    {
    doorServo.write(pos);
    delay(15);
    }
    delay(700);
    //hiding door
    for(pos = 125; pos>=80; pos-=5)
    {
    doorServo.write(pos);
    delay(15);
    }

  //Moving door
    for(pos = 80; pos < 155; pos += 8)
    {
    doorServo.write(pos);
    delay(15);
    }

    //Moving hand
    for(pos = 0; pos < 129; pos += 3)
    {
    fingerServo.write(pos);
    delay(15);
    }

    //hiding hand
    for(pos = 129; pos>=0; pos-=3)
    {
    fingerServo.write(pos);
    delay(15);
    }

    //hiding door
    for(pos = 155; pos>=80; pos-=15)
    {
    doorServo.write(pos);
    delay(15);
    }

  }


 //open door,move finger very slowly forward and back to hiding very slowly, then quickly close door
 void slow()
 {

//Moving door
    for(pos = 80; pos < 155; pos += 1)
    {
    doorServo.write(pos);
    delay(30);
    }

    //Moving hand
    for(pos = 0; pos < 129; pos += 1)
    {
    fingerServo.write(pos);
    delay(30);
    }

    //hiding hand
    for(pos = 129; pos>=0; pos-=1)
    {
    fingerServo.write(pos);
    delay(30);
    }

    //hiding door
    for(pos = 155; pos>=125; pos-=1)
    {
    doorServo.write(pos);
    delay(30);
    }
    delay(100);
    for(pos = 125; pos>=80; pos-=4)
    {
    doorServo.write(pos);
    delay(15);
    }


 }

 //serious

 void serious() {

//Moving door
    for(pos = 80; pos < 155; pos += 3)
    {
    doorServo.write(pos);
    delay(15);
    }

    //Moving hand
    for(pos = 0; pos < 70; pos += 1)
    {
    fingerServo.write(pos);
    delay(15);
    }
    delay(800);


    //hiding door
    for(pos = 155; pos>=130; pos-=3)
    {
    doorServo.write(pos);
    delay(15);
    }

    //hiding door
    for(pos = 130; pos < 155; pos+=3)
    {
    doorServo.write(pos);
    delay(15);
    }
     //hiding door
    for(pos = 155; pos>=130; pos-=3)
    {
    doorServo.write(pos);
    delay(15);
    }
    //hiding door
    for(pos = 130; pos < 155; pos+=3)
    {
    doorServo.write(pos);
    delay(15);
    }

    fingerServo.write(40);
    delay(1000);

    //Moving hand
    for(pos = 40; pos < 129; pos += 4)
    {
    fingerServo.write(pos);
    delay(15);
    }

    //hiding hand
    for(pos = 129; pos>=0; pos-=4)
    {
    fingerServo.write(pos);
    delay(15);
    }


    for(pos = 120; pos>=80; pos -= 1)
    {
    doorServo.write(pos);
    delay(15);
    }



}

void trollClose(){
//Moving door
    for(pos = 80; pos < 155; pos += 3)
    {
    doorServo.write(pos);
    delay(15);
    }

    //Moving hand
    for(pos = 0; pos < 127; pos += 4)
    {
    fingerServo.write(pos);
    delay(15);
    }
    //hiding door
    for(pos = 155; pos>=130; pos-=3)
    {
    doorServo.write(pos);
    delay(15);
    }
    delay(2000);

    for(pos = 130; pos < 155; pos += 3)
    {
    doorServo.write(pos);
    delay(15);
    }

    for(pos = 155; pos>=140; pos-=3)
    {
    doorServo.write(pos);
    delay(15);
    }
    for(pos = 140; pos < 155; pos += 3)
    {
    doorServo.write(pos);
    delay(15);
    }
    delay(500);
    //hiding hand
    for(pos = 127; pos>=0; pos-=4)
    {
    fingerServo.write(pos);
    delay(15);
    }

    //hiding door
    for(pos = 155; pos>=80; pos-=3)
    {
    doorServo.write(pos);
    delay(15);
    }

}

void matrix()
{

 //Moving door
    for(pos = 80; pos < 155; pos += 3)
    {
    doorServo.write(pos);
    delay(15);
    }

    //Moving hand
    for(pos = 0; pos < 80; pos += 4)
    {
    fingerServo.write(pos);
    delay(15);
    }

    for(pos = 80; pos < 129; pos += 1)
    {
    fingerServo.write(pos);
    delay(30);
    }
    delay(300);

    for(pos = 129; pos>=0; pos-=4)
    {
    fingerServo.write(pos);
    delay(10);
    }

    //hiding door
    for(pos = 155; pos>=80; pos-=3)
    {
    doorServo.write(pos);
    delay(15);
    }

}

void sneak()
   {
   //Moving door
    for(pos = 80; pos < 130; pos += 1)
    {
    doorServo.write(pos);
    delay(30);
    }
    delay(2000);

    //Moving hand
    for(pos = 0; pos < 40; pos += 1)
    {
    fingerServo.write(pos);
    delay(30);
    }

    delay(500);

    for(pos = 130; pos < 155; pos += 4)
    {
    doorServo.write(pos);
    delay(15);
    }
    delay(100);

    for(pos = 40; pos < 90; pos += 4)
    {
    fingerServo.write(pos);
    delay(15);
    }
    delay(500);
    //hiding hand
    for(pos = 90; pos>=70; pos-=4)
    {
    fingerServo.write(pos);
    delay(15);
    }
    delay(100);
    for(pos = 70; pos < 90; pos += 4)
    {

    fingerServo.write(pos);
    delay(15);
    }
    delay(100);
    for(pos = 90; pos>=70; pos-=4)
    {
    fingerServo.write(pos);
    delay(15);
    }
    delay(100);

    for(pos = 70; pos < 129; pos += 4)
    {

    fingerServo.write(pos);
    delay(15);
    }

    for(pos = 129; pos>=0; pos-=4)
    {
    fingerServo.write(pos);
    delay(15);
    }
    //hiding door
    for(pos = 155; pos>=80; pos-=3)
    {
    doorServo.write(pos);
    delay(15);
    }
   }

【Arduino 动手做】Arduino 无用且无聊的盒子2
项目链接：https://www.instructables.com/Arduino-Useless-Box/
项目作者：Vagelis Chantzis

项目视频：https://www.youtube.com/watch?v=H3Y0pF5AOKA
https://www.youtube.com/watch?v=B5SkeB26bc4
项目代码：https://github.com/vagelis-chantzis/UselessBox/blob/master/UselessBox.ino
