【Arduino 动手做】神奇的 6WD 越野 Arduino RC 机器人 简单

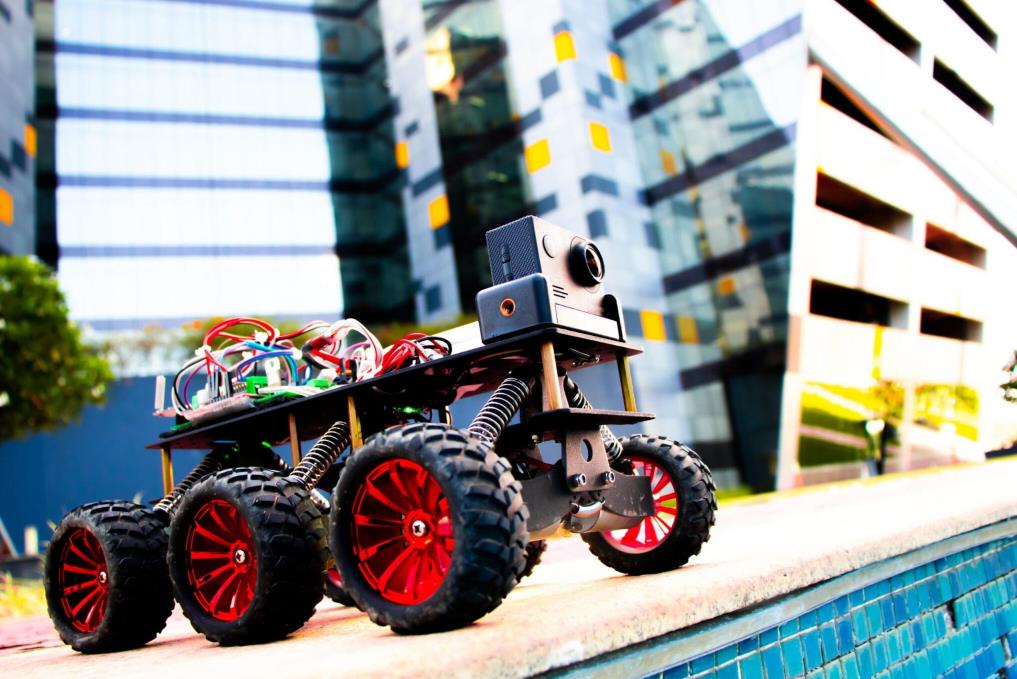

走到一边，一个令人惊叹的六轮越野机器人走了过来！看看这款基于 Arduino 的无线监控 DIY RC 机器人。

嘿伙计们，希望你们都看到了我们最新的 Arduino 越野机器人的演示，很酷，对吧？现在让我们一一看一下使用的组件。在这篇文章中，我将向您展示我是如何构建这款无线监控机器人的：Robotin-6。

我将为您提供此 Arduino RC 机器人中使用的所有板的完整原理图、代码和完整布局，以便您自己制作一个。所以请继续关注！

关于我们的赞助商
本项目由 WIN SOURCE 赞助。 WIN SOURCE 是中国领先的电子元件供应商。

Arduino 越野机器人演示

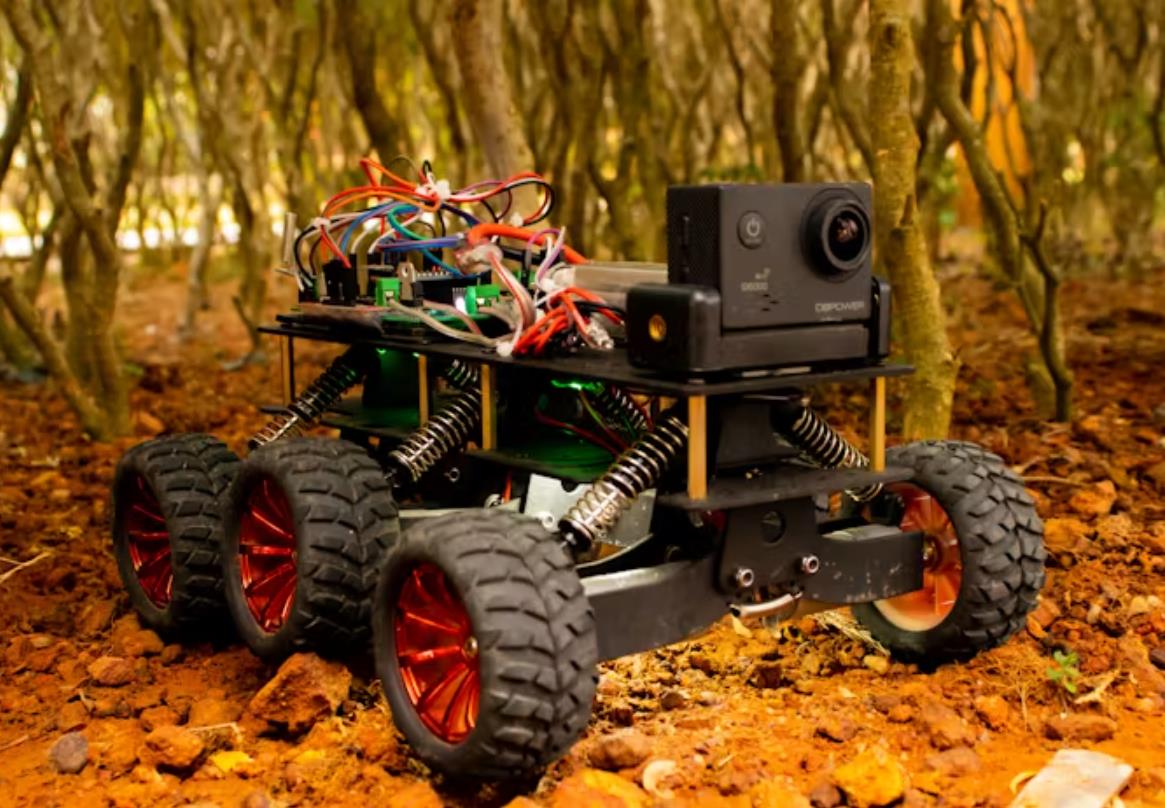

首先，我们来看看我们的 Arduino 越野机器人以及它在崎岖地形上的表现。

Arduino 越野机器人 - Robotin-6 演示
看起来很酷吧？现在让我们一一看一下使用的组件。

伙计们，在开始组装 Arduino RC 机器人之前还有一件事。如果您喜欢此视频并发现此视频有用，请通过喜欢此视频来支持我们的频道，并通过单击下面的订阅按钮订阅我们的频道。我真的很感激。未来我们将制作和上传更多 Arduino RC 机器人的 demo 和教程。

轻松学习 Arduino
您是 Arduino 的新用户吗？您想提高 Arduino 编程技能吗？您来对地方了。我们有一个完整的 Arduino 初学者教程，它涵盖了从头开始的所有内容。

在这个免费的 Arduino 初学者教程指南中，我们将了解 Arduino 平台简介、Arduino IDE 入门、不同类型的 Arduino 板、Arduino

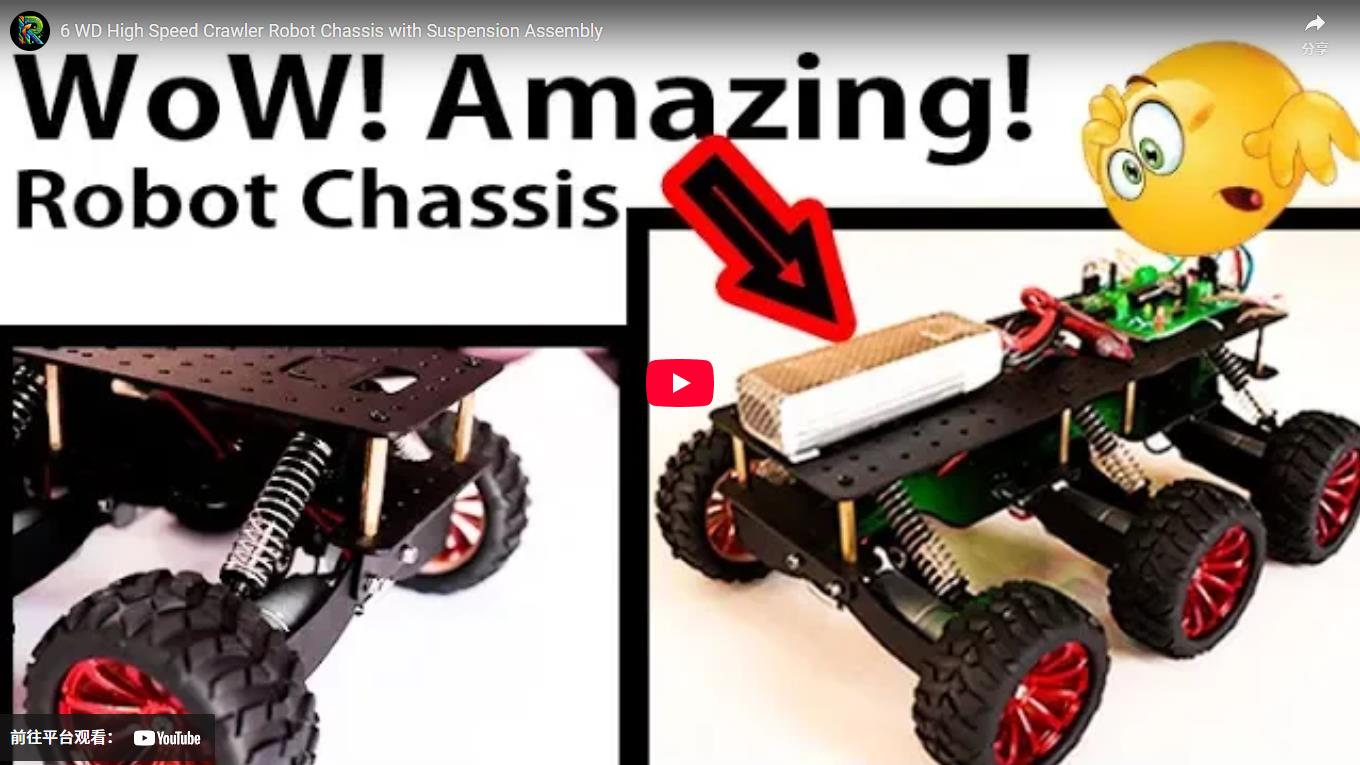

6 轮驱动崎岖地形机器人底盘
整个越野机器人底盘采用 2 mm 铝合金制成，表面涂有铝。尽管材料很轻，但它非常坚固，可以携带所有;组件 - 微控制器、传感器和电机，没有任何麻烦。

立即获取这款出色的 6WD 机器人底盘。

它有 6 个高速直流电机，转速为 17,000 RPM，结合 1：34 全金属变速箱，使您的 6 轮机器人获得惊人的速度和越野性能。使用六个液压弹簧减震器，即使在崎岖的地形和不平坦的表面上也能确保自适应驾驶体验。

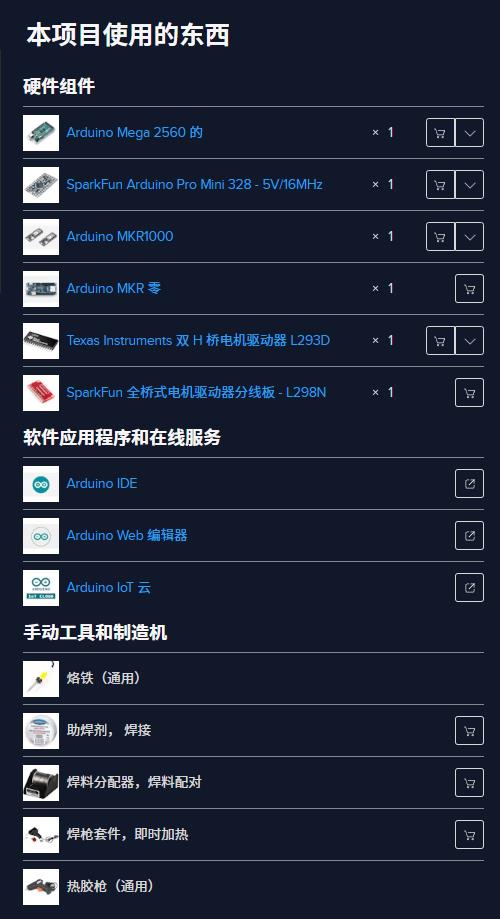

Arduino 越野机器人组件
机器人底盘
Arduino Pro 迷你版
HC12
遥控器
VNH2SP30 电机驱动器
LiPo 电池
制作 Arduino RC 机器人
HC12

在这里，我们将使用 HC 12 无线模块将数据从 DIY 遥控器传输到 RC 机器人。它们常用于遥控机器人和其他无线通信项目。该无线模块在 433 兆赫频率下工作。当与外部天线结合使用时，该无线模块可以从最远 1 公里的视线距离发送和接收数据，因此我们将为我们的机器人使用该无线模块。

该无线模块可以轻松连接到 Arduino 或 Raspberry Pi，并立即开始将其用于您的项目。将 HC12 无线模块用于 RC 机器人的另一个优点是，该模块只需要两个引脚 – TX 和 RX，用于数据传输。您可以将 Arduino 或 Raspberry Pi 的其余引脚保存 用于其他事情。

大电流电机驱动器

正如我之前提到的，这个机器人底盘有 6 个高速直流电机，速度为 17000 RPM，结合 1：34 金属齿轮箱。每个电机消耗约 350 毫安的电流。您可能知道，对于我几乎所有的机器人，我都使用 L293D 电机驱动器或 L298N 电机驱动器。

在这里，我还尝试了 L293D 和 L298N Piggybacked。 尽管它工作正常，但在连续使用 5 分钟后，过多的能源以热量的形式浪费了。

因此，我决定选择另一个名为 VNH2SP30 的大电流电机驱动器，它可以提供 30 安培的峰值电流。

如果您不熟悉这款 VNH2SP30 大电流直流电动机驱动器，请点击此链接，您了解更多相关信息。

该电机驱动板一次只能控制一个电机。因此，在这里，我们将使用两个电机驱动板来控制两个直流电机。

为什么不为您的项目制作 PCB？
如今，为您的 DIY 项目制作 PCB 并不难。PCB 有助于摆脱所有凌乱的电线和东西，并为您的项目带来超棒的外观。为您的项目制作自己的 PCB 很酷，对吧？

为您的项目设计自己的 PCB！
我使用 Altium designer 绘制电路并设计 PCB。它是一个强大的工具，可用于为我们的项目设计和创建我们自己的 PCB，以及用于工业用途的复杂和多层 PCB。

如果您是 DIY 电子爱好者，我敢打赌这对你们来说非常有用。在过去的 3-4 年里，我一直在使用它，让我告诉你们，这太棒了！您可以在此处下载 Altium PCB Designer 的免费试用版。

使用 Altium 的 PCB 设计教程
观看下面的视频，在几分钟内开始设计您自己的 PCB！

为 Off Road Robot 供电

在这个项目中，我将使用 12 伏锂聚合物电池作为电源。这可以提供足够的功率来驱动所有六个直流电机，为 arduino、HC12 模块和电机驱动器供电，而不会出现任何问题。

这就是您需要了解的有关这款越野 RC 机器人中使用的所有组件的全部信息。从制作机器人开始。

想自己做一个吗？完整的代码和电路可在此处获得。

Robotin-6 完整教程

测试

上传代码后，您可以启动整个机器人，将其放在地板上，然后尝试移动纵杆。这很有趣，对吧？

就是这样，伙计们。玩得愉快。


【Arduino 动手做】神奇的 6WD 越野 Arduino RC 机器人
项目链接：https://rootsaid.com/arduino-rc-robot/
https://www.hackster.io/jithinsanal1610/amazing-6wd-off-road-robot-arduino-rc-robot-44eb5c
项目作者：吉辛·萨纳尔
项目视频 ：
https://www.youtube.com/watch?v=g2GTyx-DxdI
https://www.youtube.com/watch?v=9cxAjRHdMVY
https://www.youtube.com/watch?v=SU6XHG54L_c
项目代码：
https://www.hackster.io/code_files/252481/download
https://github.com/rootsaid/arduino_rc_robot

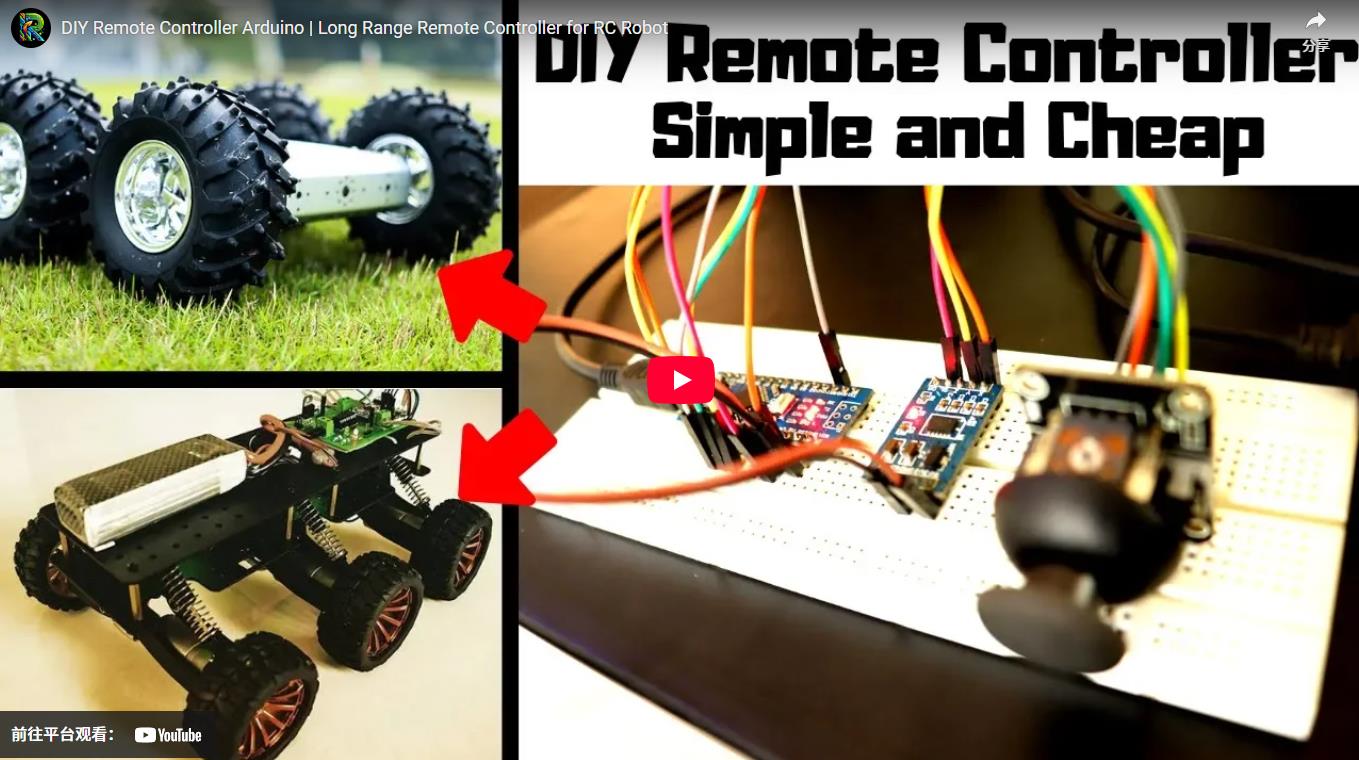

遥控器代码：https://rootsaid.com/long-range-remote-controller/
