最近社群里好多朋友问入门桌面机械臂的问题：“同样标着 5KG 负载、多自由度，为什么有的卖三千，有的卖三万？”“买回来的机械臂抖得厉害，画个圆都画不圆，是我调试的问题吗？”
其实绝大多数新手踩坑，都栽在了「减速方案」这四个字上。很多人选机械臂只盯着自由度、负载、价格这三个数字，完全忽略了核心的传动结构 —— 而减速机构，恰恰是决定机械臂精度、稳定性、使用寿命的灵魂，也是成本差距最大的地方。
今天就拿我们实测过的两款桌面级机械臂，把「行星减速」和「谐波减速」的真实差距讲透，帮大家选的时候少交智商税。
一、先搞懂：机械臂为什么需要减速机构？
机械臂的驱动电机，本身转速很高但扭矩很小，直接带负载根本带不动。减速机构的作用，就是降低转速、放大扭矩，同时保证末端的定位精度。目前桌面级机械臂，99% 用的就是两种方案：行星减速 和 谐波减速。两者价格差 5-10 倍，体验差距更是天差地别。
二、行星减速：入门款标配，便宜但有上限
行星减速是大家最常见的方案，几百到几千块的机械臂基本全用它。
结构原理
靠中心太阳轮带动周围的行星齿轮，再通过内齿圈输出动力，靠多级齿轮啮合实现减速。
优势
- 成本低，技术成熟，量产门槛低
- 结构刚性好，抗冲击能力强，耐造
- 维护简单，不容易坏
短板（也是新手最容易踩的坑）
回程间隙大，精度天花板很低。齿轮和齿轮之间必然存在齿隙，多级传动之后间隙会被放大，反映到末端就是：
- 正反转切换的时候，电机转了，末端没动
- 重复定位精度差，定点往返偏差大
- 负载稍大就会抖动，高速运行更明显
简单说：行星减速的机械臂，拿来做个简单演示、摆摆造型、搬个轻东西没问题；但要做精密抓取、喷涂、ROS 运动规划，基本没法用。
三、谐波减速：工业级标配，精度碾压级存在
谐波减速是工业机器人、协作机械臂的主流方案，以前只在几万块的工业臂上能见到，这两年才慢慢下放到桌面级。
结构原理
靠波发生器让柔轮产生弹性变形，和刚轮啮合来传递动力。因为是柔性啮合，理论上可以做到零齿隙。
优势
- 回程间隙极小：基本可以做到弧分级，几乎感受不到空程
- 定位精度极高：配合高精度编码器，重复定位精度能到丝级
- 运行平稳：带载运行也几乎不抖，噪音很低
- 传动比大，体积小：单级就能做到很大减速比，关节可以做的很紧凑
短板
- 成本高，谐波减速器本身就是精密部件，价格是行星的数倍
- 柔轮有疲劳寿命，不过正规工业级产品寿命都在 10000 小时以上，个人使用完全够用
四、实测对比：差距比你想象的还大
光说参数太抽象，我们拿两款同负载级别的桌面臂做了实测，一款是市面上常见的行星减速桌面臂（售价约 4000 元），另一款是我们团队自研的 5 自由度谐波减速机械臂。
1. 回程间隙测试
我们在末端装了千分表，控制关节正反转各 10 度，读取空程量。
- 行星减速款：空程约 0.8°，反映到 500mm 臂展末端，偏差接近 7mm
- 谐波减速款：空程几乎测不出来，末端偏差＜0.1mm
这是什么概念？行星款你让它走直线，它来回晃；谐波款可以精准对准一根针的针孔。
2. 带载稳定性测试
两款都挂上 5KG 额定负载，运行圆弧轨迹。
- 行星减速款：末端明显抖动，低速都有肉眼可见的晃动，高速直接抖得看不清
- 谐波减速款：全程平稳运行，末端几乎无震颤，画出来的圆边缘光滑
这也是为什么做喷涂、精密装配的场景，必须用谐波臂 —— 抖一下，整个件就废了。
3. 运行噪音
在安静的实验室环境 1 米距离实测：
- 行星减速款：约 72dB，和大声说话差不多，齿轮啮合的噪音很明显
- 谐波减速款：≤60dB，和正常室内交谈声差不多，几乎只有电机声
4. 长期精度保持
行星减速的齿隙会随着磨损越来越大，用半年精度就会明显下降；谐波减速只要不超载，柔轮疲劳前精度基本不会衰减，工业级设计寿命都在 10000 小时以上。
五、到底该怎么选？给大家 3 条实在建议
- 纯玩票、预算＜5000：选行星减速款就行，别对精度有期待，拿来入门了解结构不亏
- 要做开发、做实际应用（ROS 算法、视觉抓取、桌面自动化、科研实验）：直接上谐波减速款，别买行星款过渡，最后都是浪费钱
- 别迷信自由度数字：一台 5 自由度的谐波臂，实际可用性远高于一台 6 自由度的行星臂。多一个没用的抖关节，不如少一个但精度拉满
最后

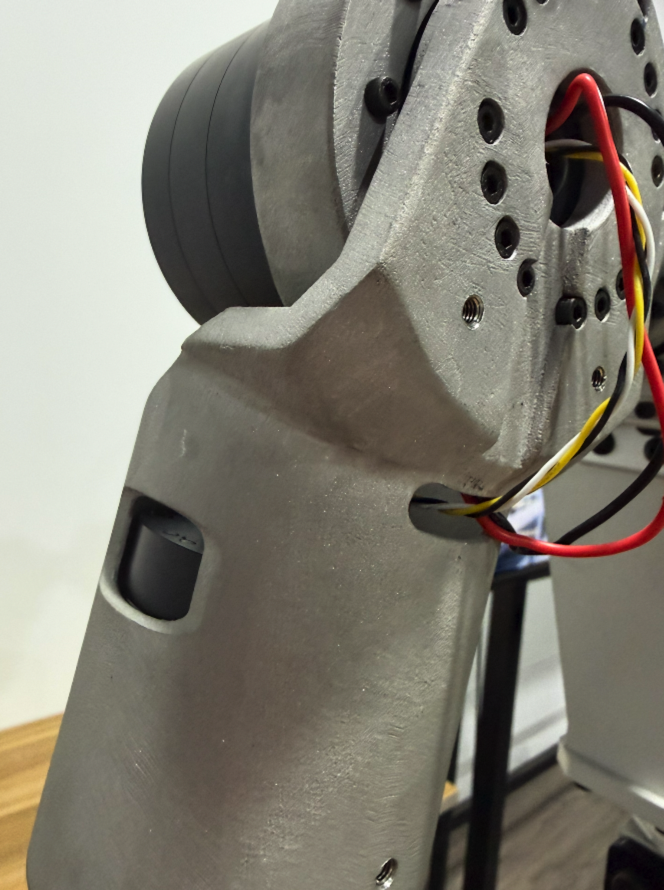

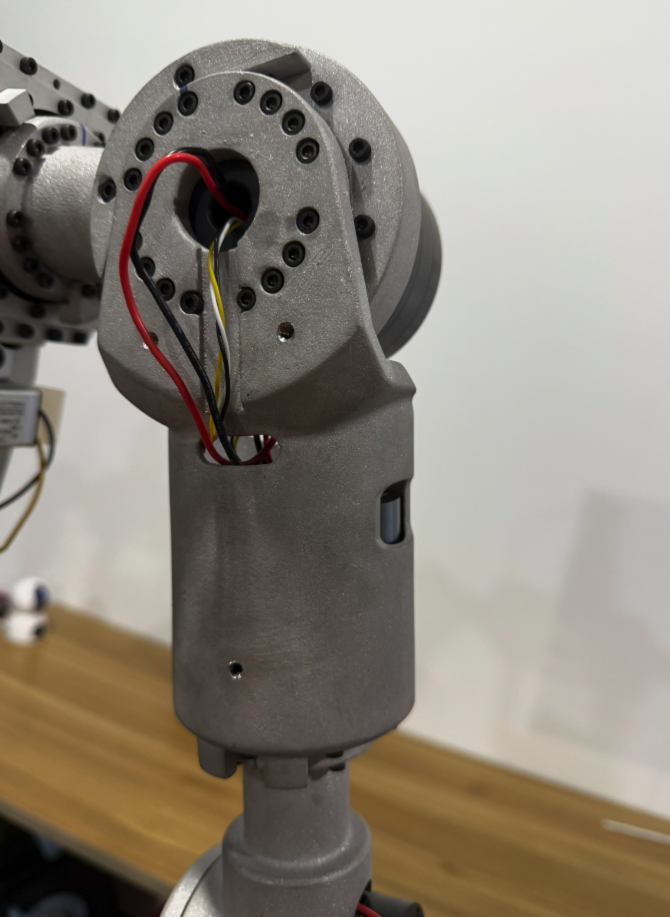

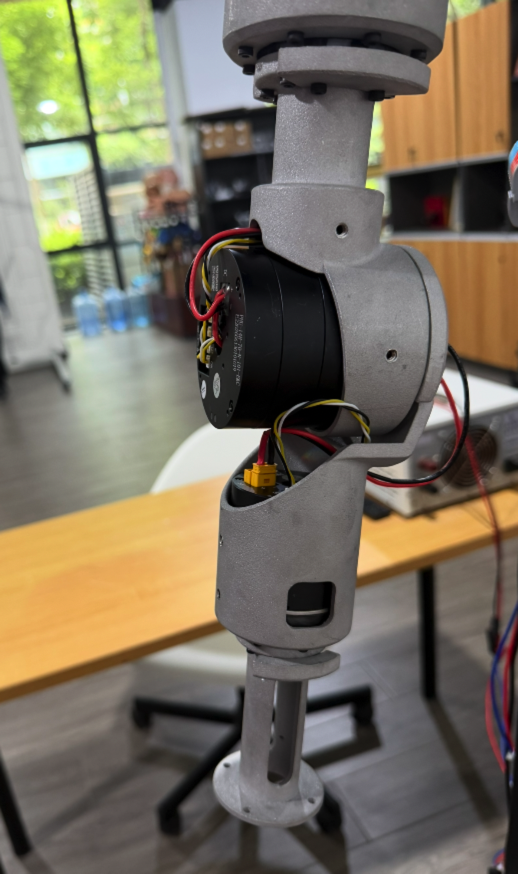

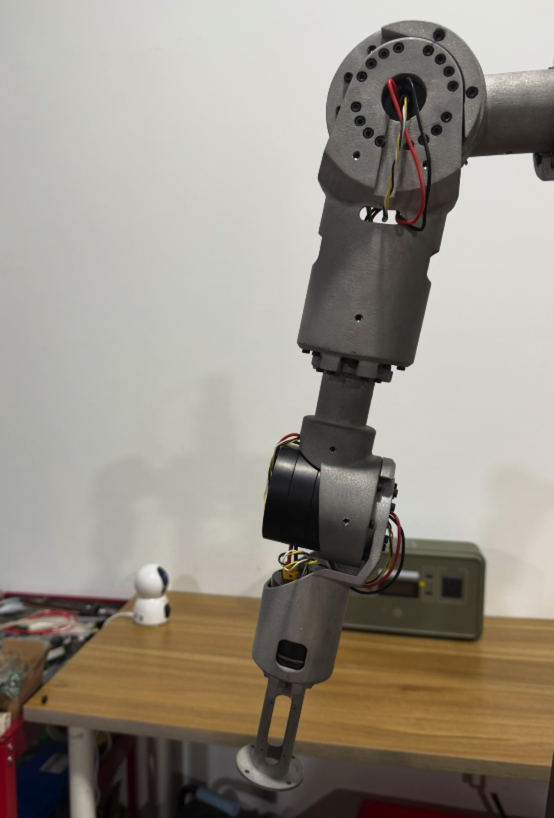

我们自己做这款 5 自由度桌面机械臂的初衷，也是觉得现在万元内根本买不到正经的谐波减速工业臂，要么是玩具级舵机臂，要么是行星减速的 “样子货”。
所以我们把工业级谐波关节、19bit 绝对值编码器、5KG 额定负载、CANopen 通讯、原生 ROS 支持全做进了一台小臂展机器里，整机自重不到 5kg，防护等级 IP54，众筹价定在了 9999 元。差不多是用消费级的价格，做了一台工业级性能的桌面开发平台。
目前这款机械臂正在淘宝众筹，感兴趣做开发、想入坑桌面自动化的朋友，可以去搜一搜了解详情。也欢迎大家在评论区聊聊自己用机械臂踩过的坑，一起交流。
