【花雕动手做】使用JY01芯片的6.5寸轮毂电机驱动方案：36V500W无霍尔驱动板 简单

JY01 是上海居逸电子推出的 直流无刷电机（BLDC）专用驱动控制芯片，主打 双模驱动（有霍尔 / 无霍尔）、SPWM 正弦波、外围极简、低成本，适合低功率 BLDC 场景。

一、基本信息
厂商：上海居逸电子（JYKJ）
类型：三相 BLDC 电机驱动控制 IC
封装：SOP‑16
供电：4.5–5.5 V（典型 5 V）
静态电流：≤12 mA（无负载）
工作温度：‑40～+85 ℃

二、核心特性
双模驱动：支持 有霍尔 / 无霍尔 两种模式，通过 Pin1 配置切换
驱动方式：SPWM 正弦脉宽调制，低噪音、高效率
软启动：1S / 3S / 10S 三档可选
控制功能：正反转、软换向、线性调速、转速信号输出
保护机制：过载、堵转、电流闭环、恒流驱动
特有技术：JYKJ 全工况安全启动

三、典型应用场景
小型 BLDC 风扇、水泵、吸尘器、空调风机
滑板车、平衡车、机器人底盘（如 6.5 寸轮毂电机）
汽车电子：燃油泵、车窗、座椅、后视镜调节
手持工具、航模、高端玩具

四、与 6.5 寸轮毂电机适配性
电压：5 V 控制端，需搭配外部功率级（MOS 桥）驱动 12–48 V 电机
模式：优先 有霍尔模式，适合稳定运行、测速需求
定位：属于 方波 / SPWM 入门级驱动方案，适合 DIY、教学、低成本机器人底盘

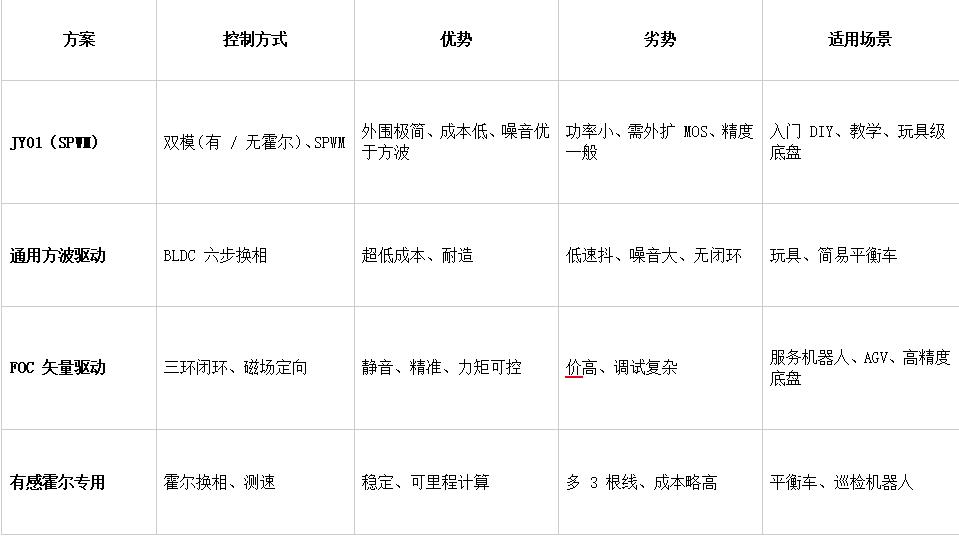

五、JY01 与主流驱动方案对比（适配 6.5 寸轮毂电机）

芯片手册：下载地址[http://pan.baidu.com/s/1mgLxELM]

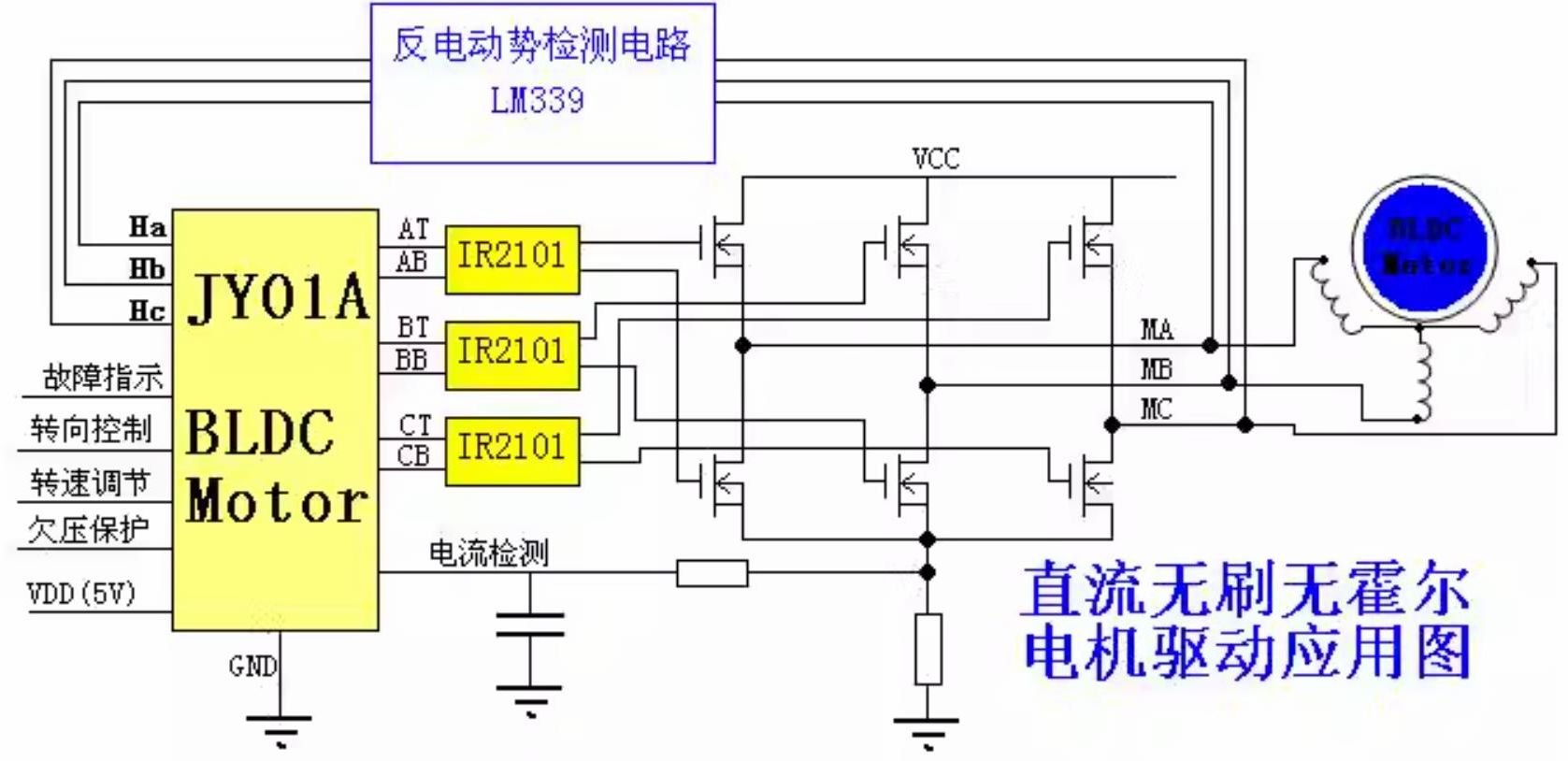

JY01A直流无刷电机驱动专用IC，军工品质，工作稳定，防干扰能力强，可用于各种直流无刷电机驱动（无霍尔）

产品特点：

●  军工品质，工作稳定

● 无霍尔直流无刷电机驱动

● 正/反转控制，软切换功能

● 转速调节功能

● 过流保护

● 短路保护

● 欠压保护

● DSP核H_PWM低噪音驱动

● 脉冲转速信号输出

典型应用：

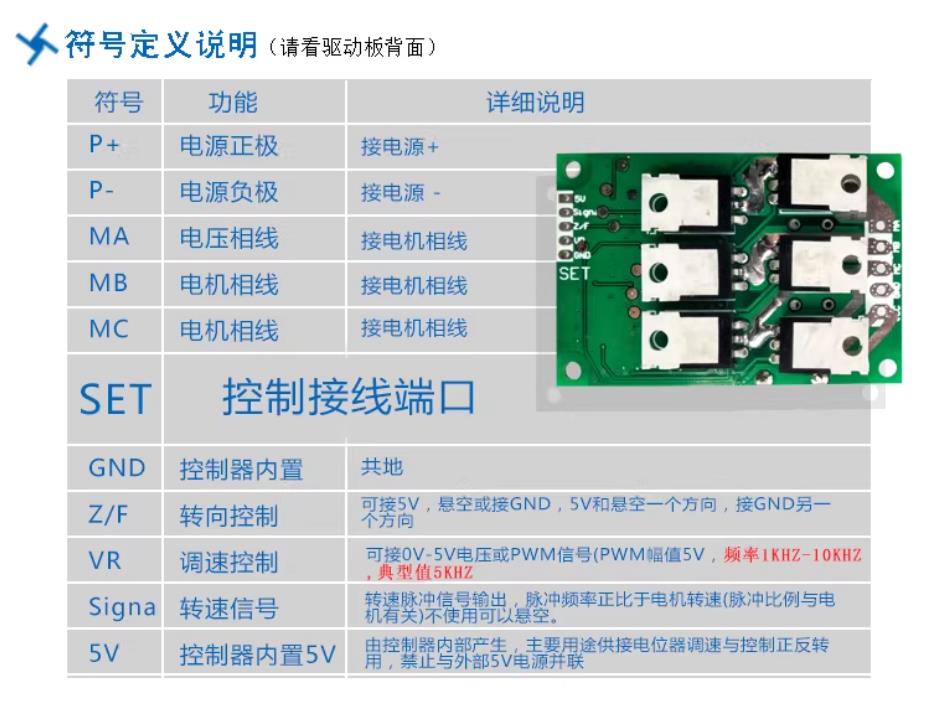

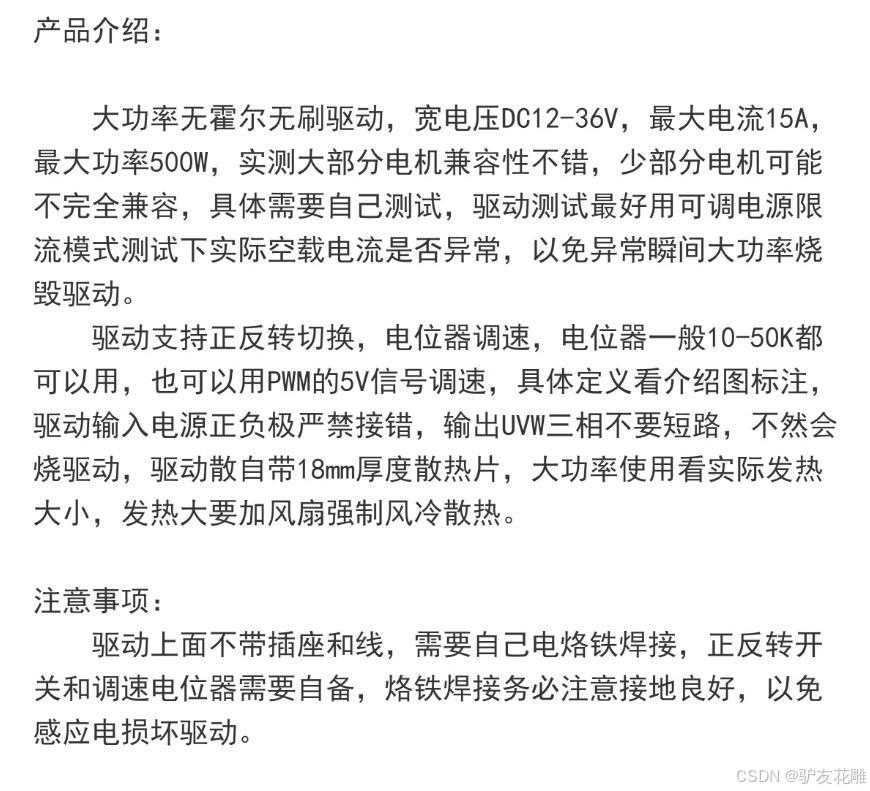

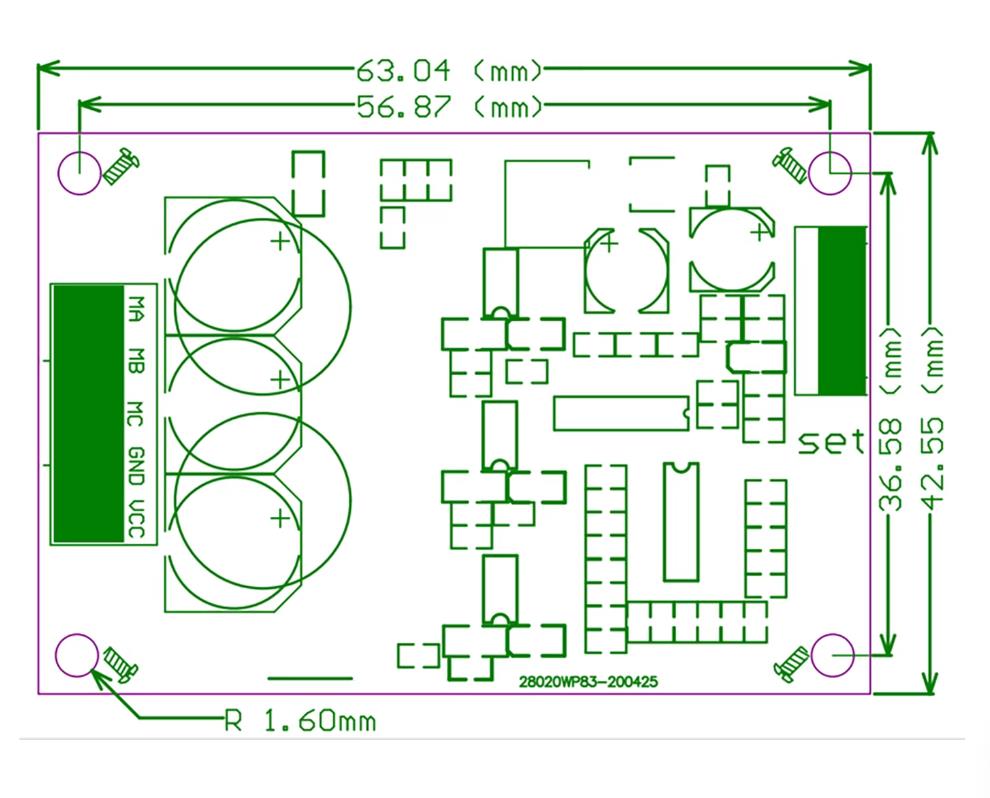

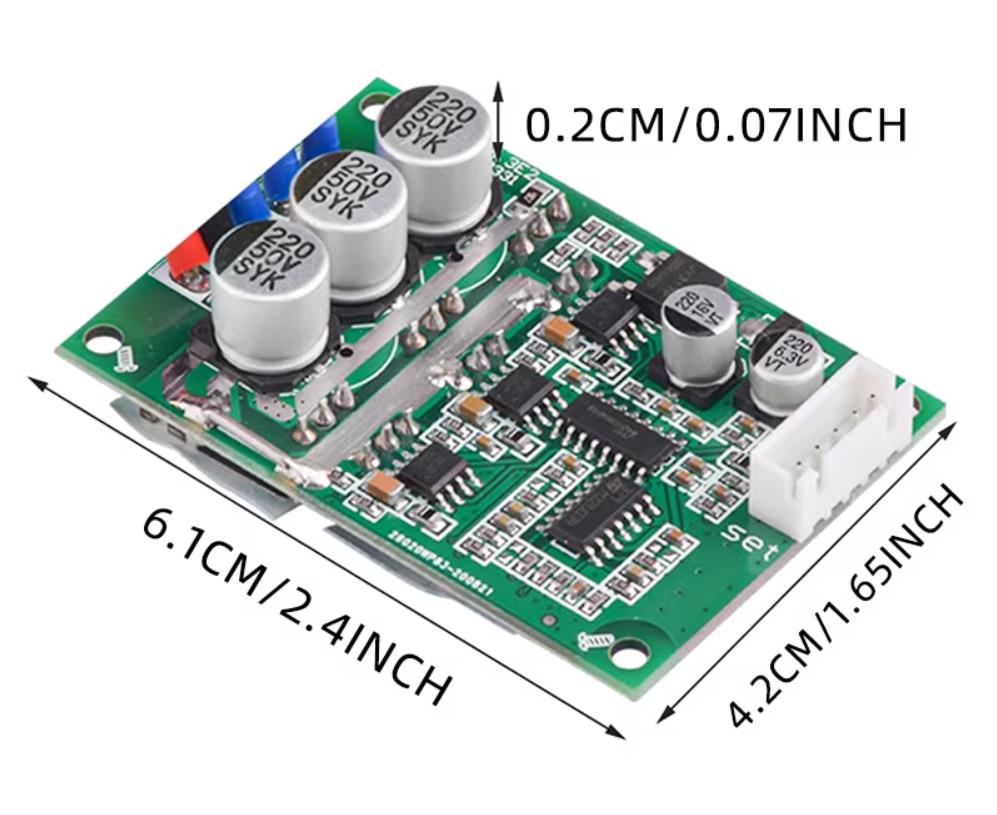

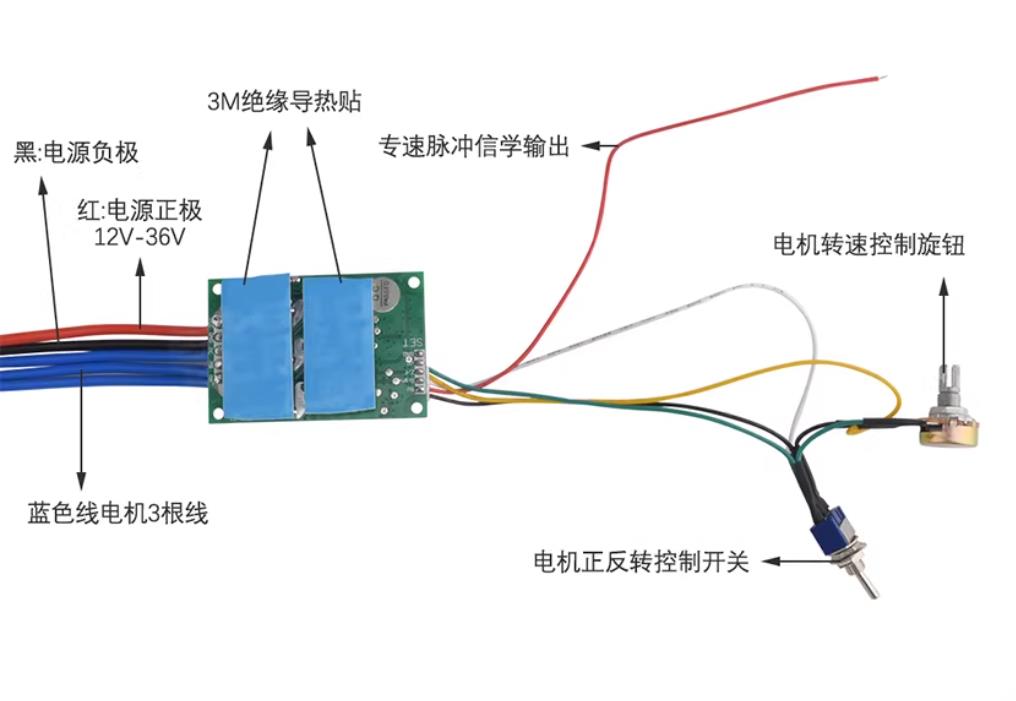

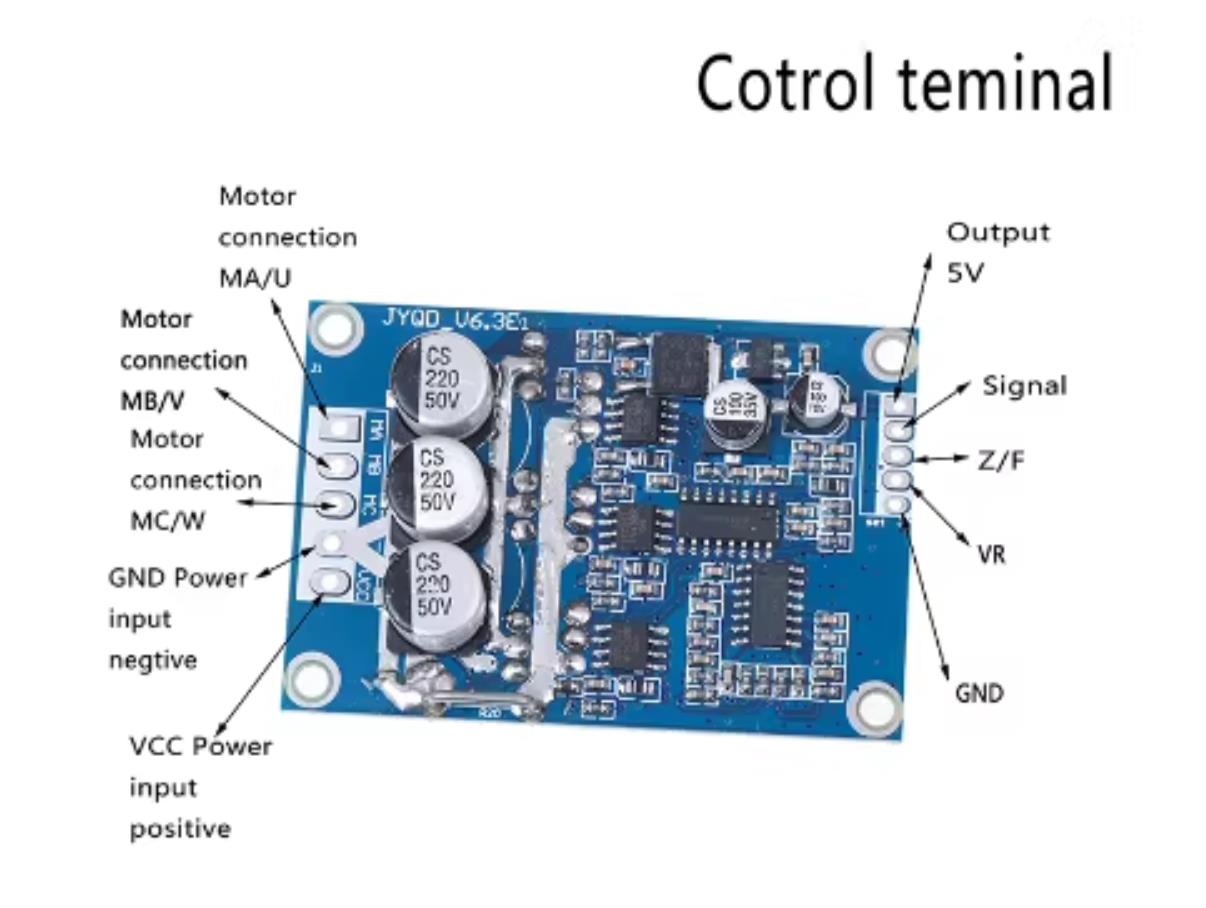

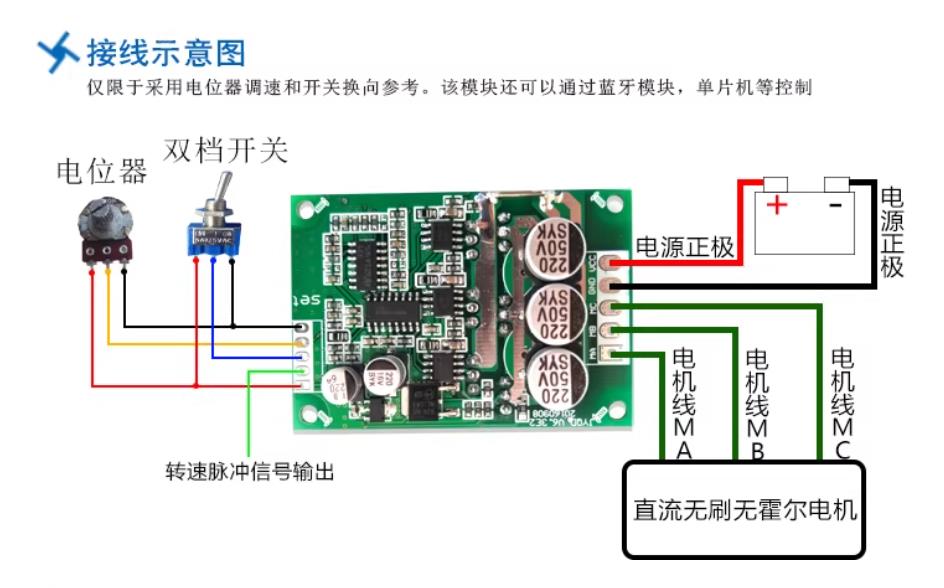

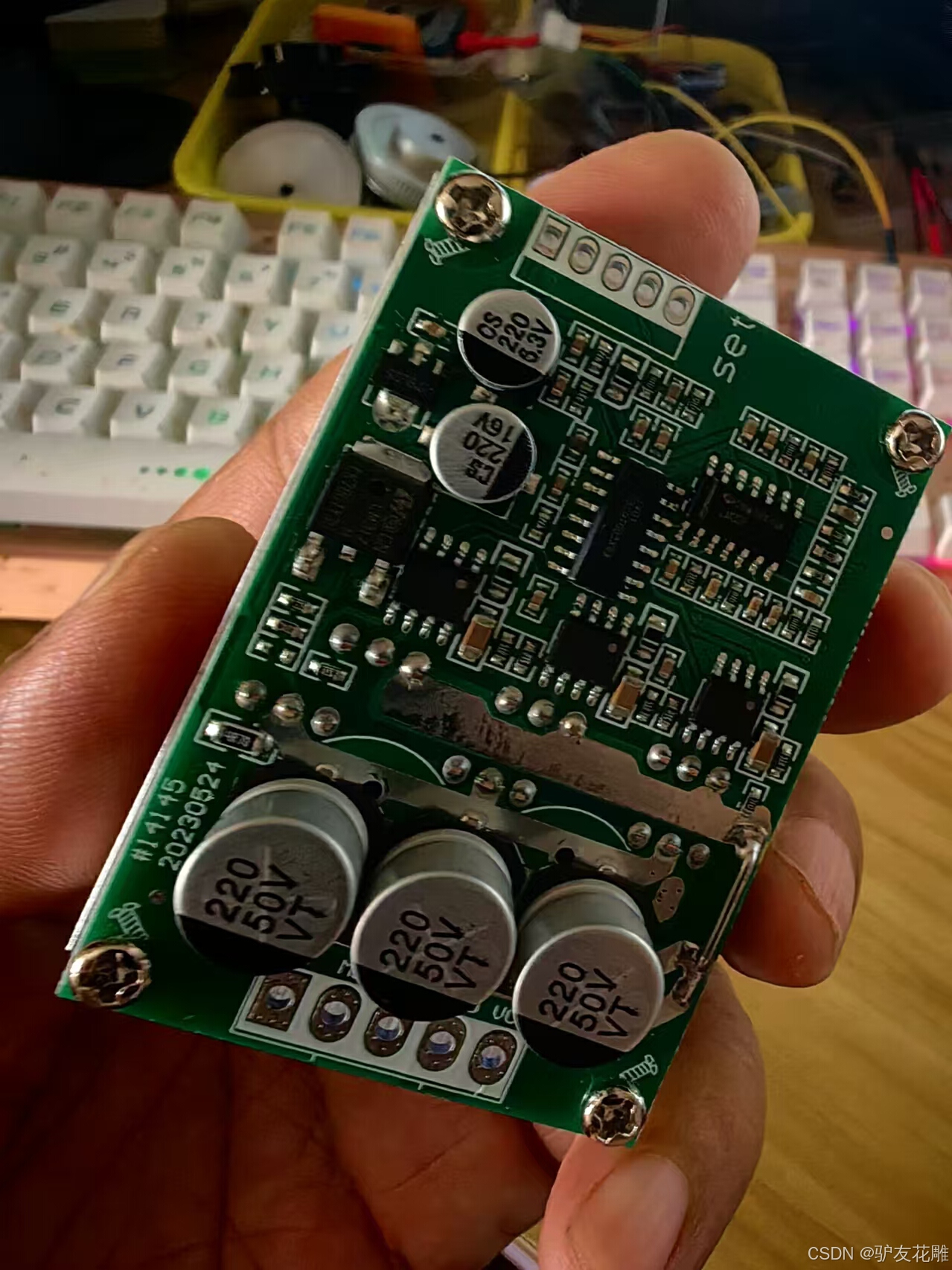

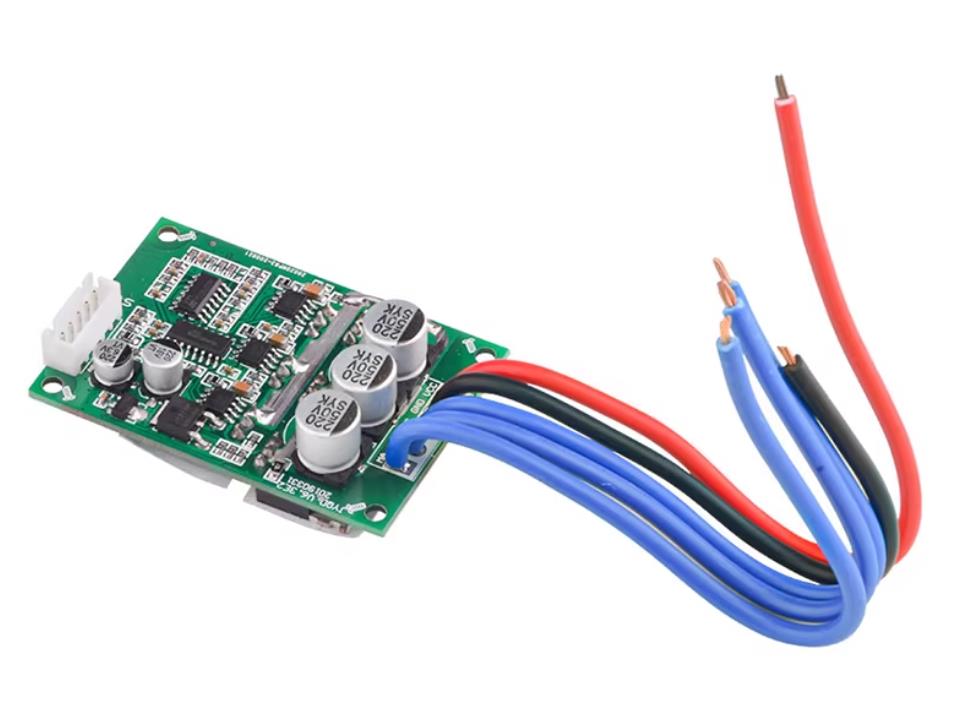

三相直流36V大功率500W无霍尔无刷电机驱动板电调速控制器模块

主要参数：
工作电压：12V-36V
转速信号：有
峰值电流：15A
正反转：有
驱动功率：不大于500W
调速功能：有（PWM调速）
