【Arduino 动手做】数字时钟 LED 点阵 - ESP Matrix Android 应用 简单

以下是制作此项目所需的组件：

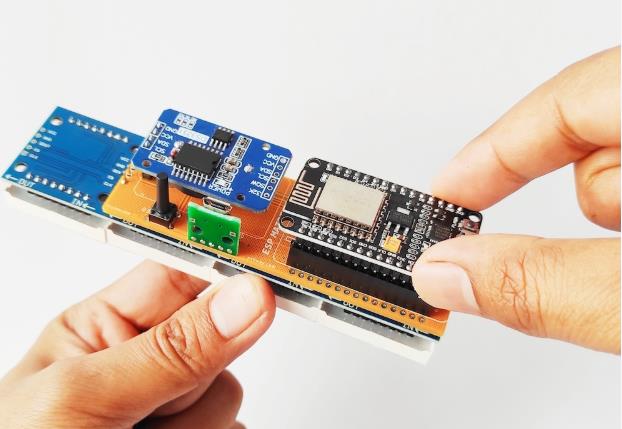

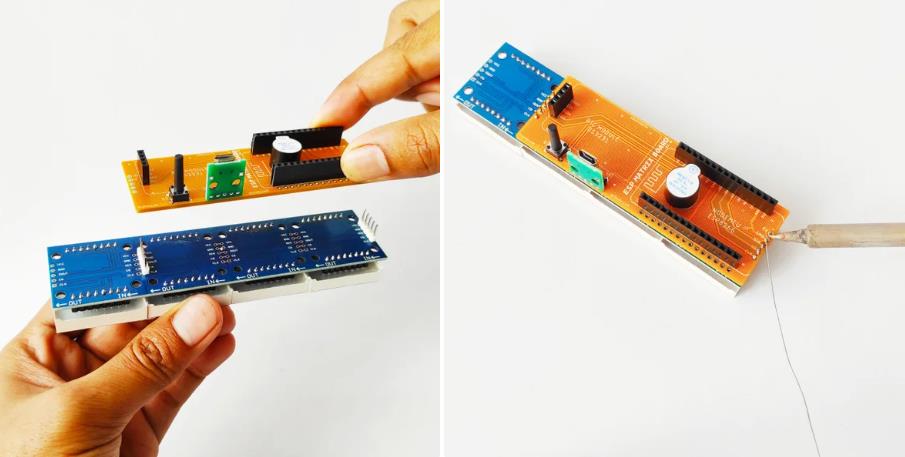

1 x PCB ESP 矩阵板 （PCBWAY）

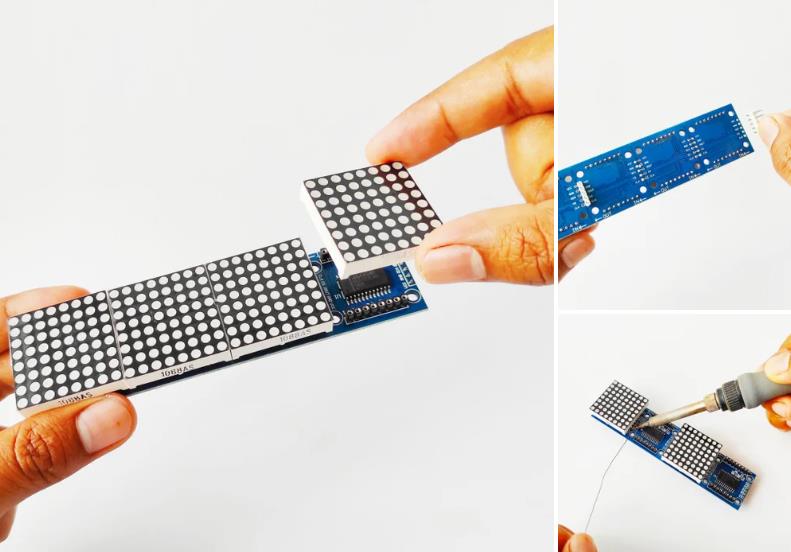

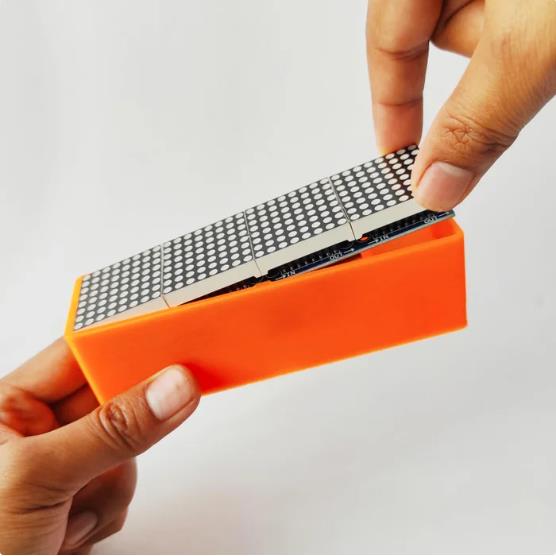

1 x LED 点阵 MAX7219 4 合 1 模块
1 个 NodeMCU Amica ESP8266
1 x USB 转 TTL CP2012 模块

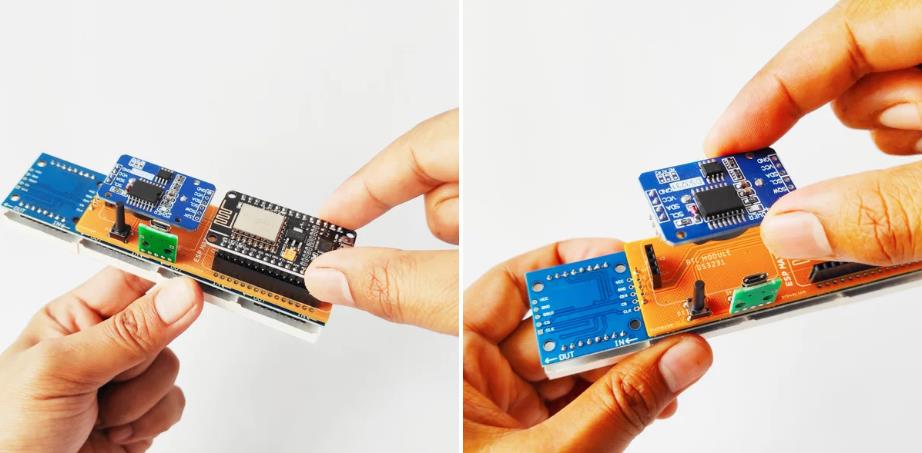

1 x RTC DS3231模块
1 x 有源蜂鸣器 5V
1 x 轻触开关 22mm
1 x 5 针公头 90 度
2 x 5 针公头接头
2 x 15 针母头
1 x 4 针母头
USB OTG 适配器
微型 USB 数据线

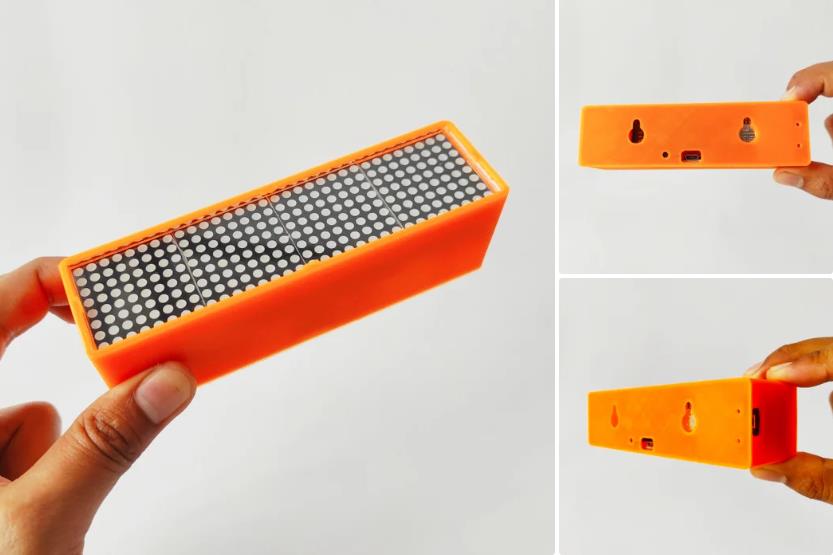

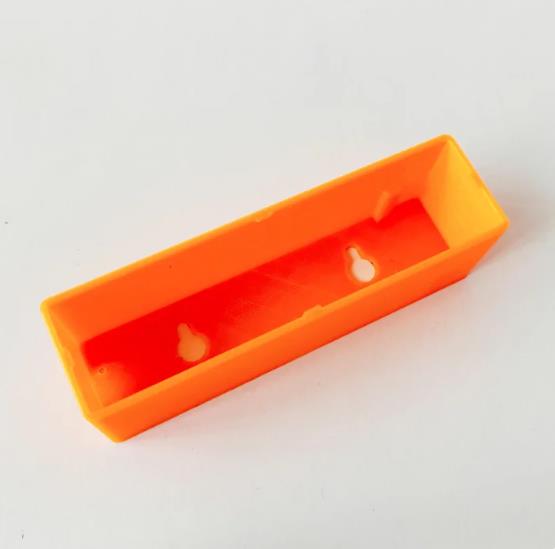

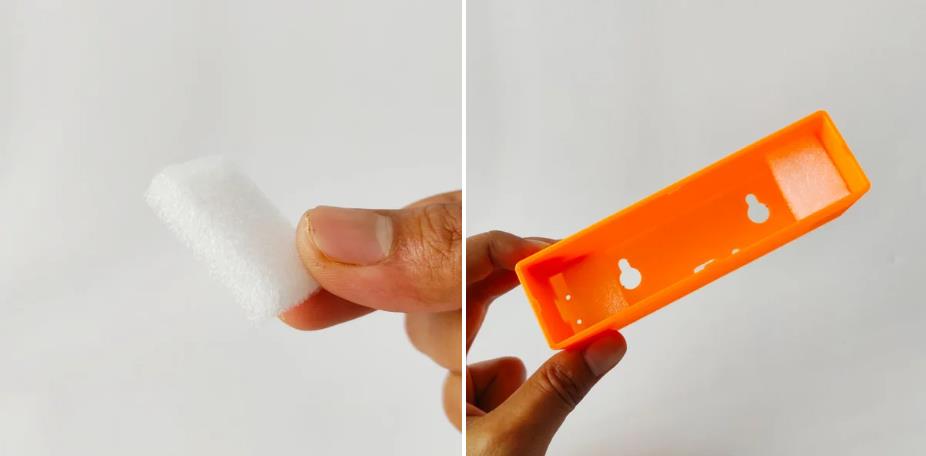

案例 3D 打印部件
亚克力透明 3mm

上传固件

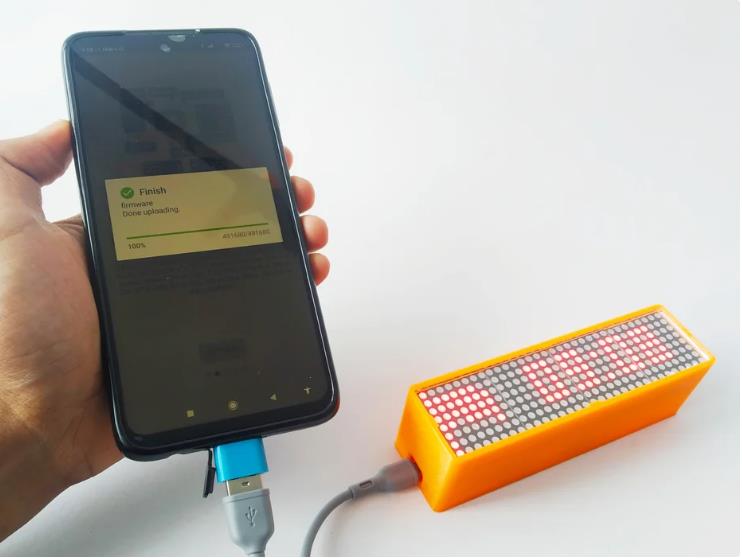

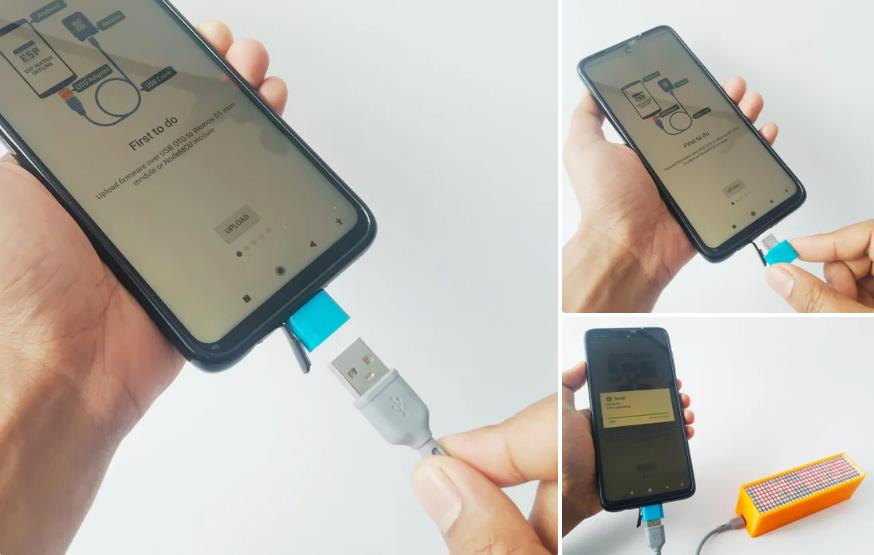

1） 对 Nodemcu ESP8266（ESP Matrix 设备）进行编程非常简单，您只需通过微型 USB 数据线和 OTG 适配器将 Nodemcu（ESP Matrix 设备）连接到 Android 手机，见图。注意：背面的 Micro USB 插座仅供电（不是线路到编程 Nodemcu）
2） 然后从 Google Playstore 安装 ESP Matrix Offline 应用程序。
3） 在第一个欢迎屏幕中，点击上传按钮。

【Arduino 动手做】数字时钟 LED 点阵 - ESP Matrix Android 应用
项目链接：https://www.instructables.com/Digital-Clock-LED-Dot-Matrix-ESP-Matrix-Android-Ap/
项目作者：印度尼西亚 bluino_electronics

项目视频：https://www.youtube.com/watch?v=V67sp4fTYZA
PCB文件：https://www.pcbway.com/project/shareproject/ESP_Matrix_Board___LED_Dot_Matrix_Clock_WiFi_Android_App.html
3D STL 文件：https://www.thingiverse.com/thing:4695742
固件：https://play.google.com/store/apps/details?id=com.bluino.espmatrix
