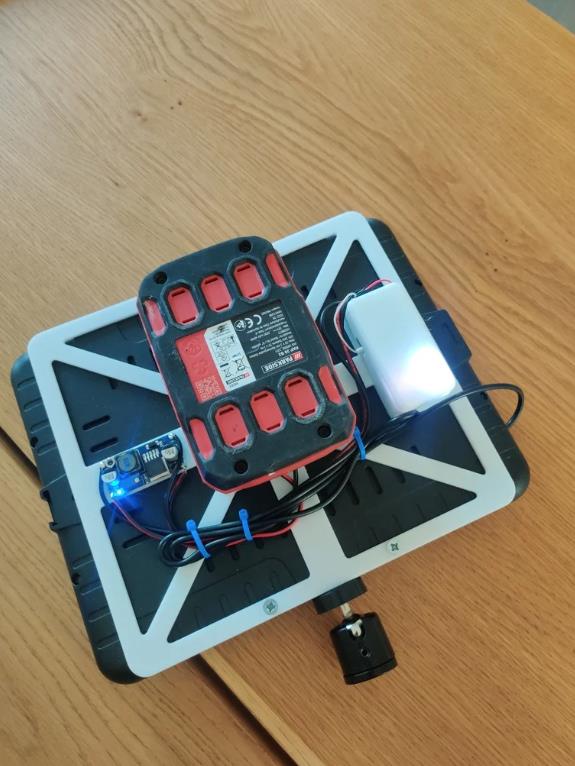

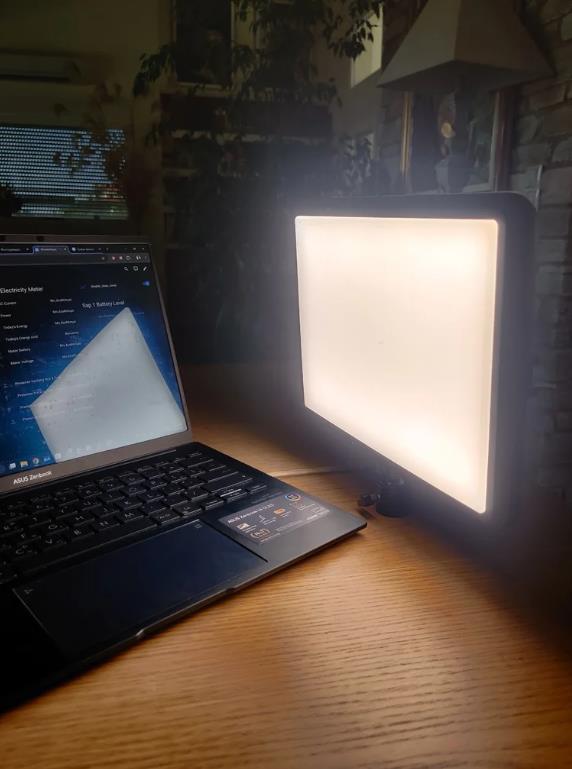

【Arduino 动手做】带 ESP32 和家庭助理控制的 DIY 智能工作室 LED 面板 简单

我构建了这个 DIY 智能工作室 LED 面板，为我的工作空间创造了一个经济实惠、可定制的照明解决方案。通过破解全球速卖通的廉价 LED 面板并将我自己的 Sprig ESP32-C3 开发套件与 Thorn 双 MOSFET 控制器集成，我获得了对亮度和暖/冷白光混合的完全 PWM 控制。一切都可以通过 Home Assistant 进行控制，非常适合智能家居和创客环境。

用品
硬件
LED 面板演播室灯 x1
3D 打印适配器 x1
公叉形连接器 6.3mm x2
22 - 28 AWG 电线
电子学
Sprig ESP32-C3 开发板
Thorn 双 MOSFET 控制器扩展 PCB
DC-DC 降压转换器
Parkside 20V 电池
工具
烙铁
热胶枪
一把钳子
一对侧刀
电线压接工具（可选）

第 1 步：3D 打印所需的组件

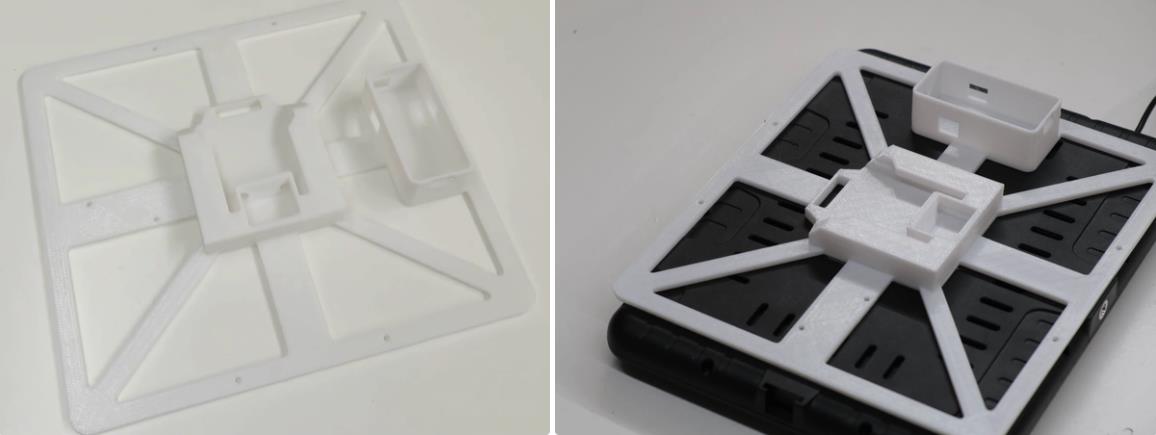

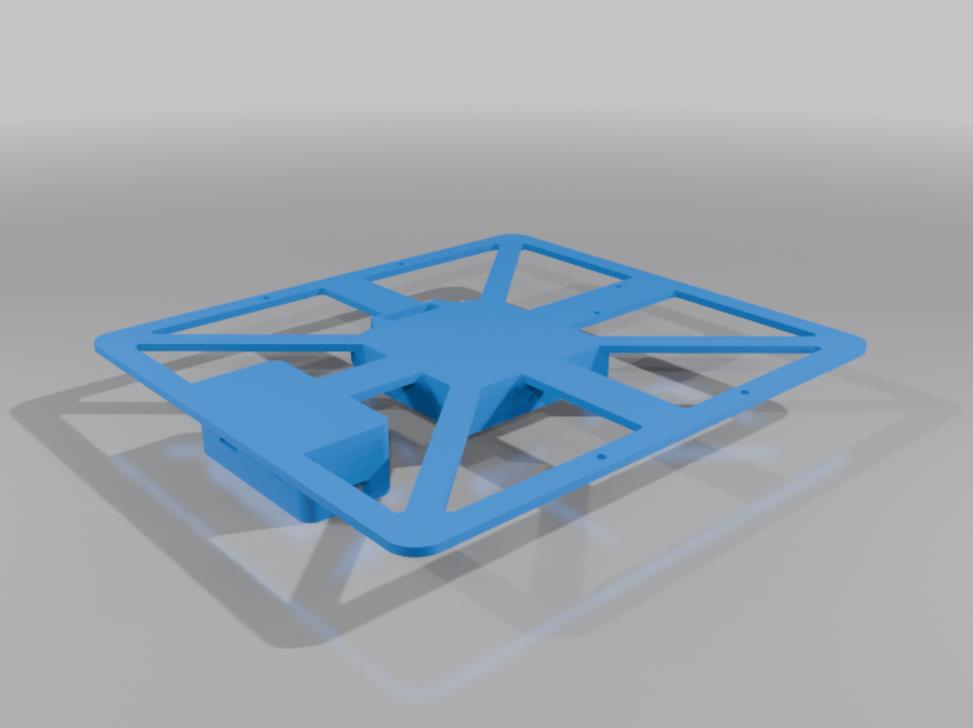

首先，我 3D 打印了连接到 LED 面板背面的电池适配器和微控制器外壳的盖子。您可以在此处下载所有可打印文件。

第 2 步：创建电池适配器

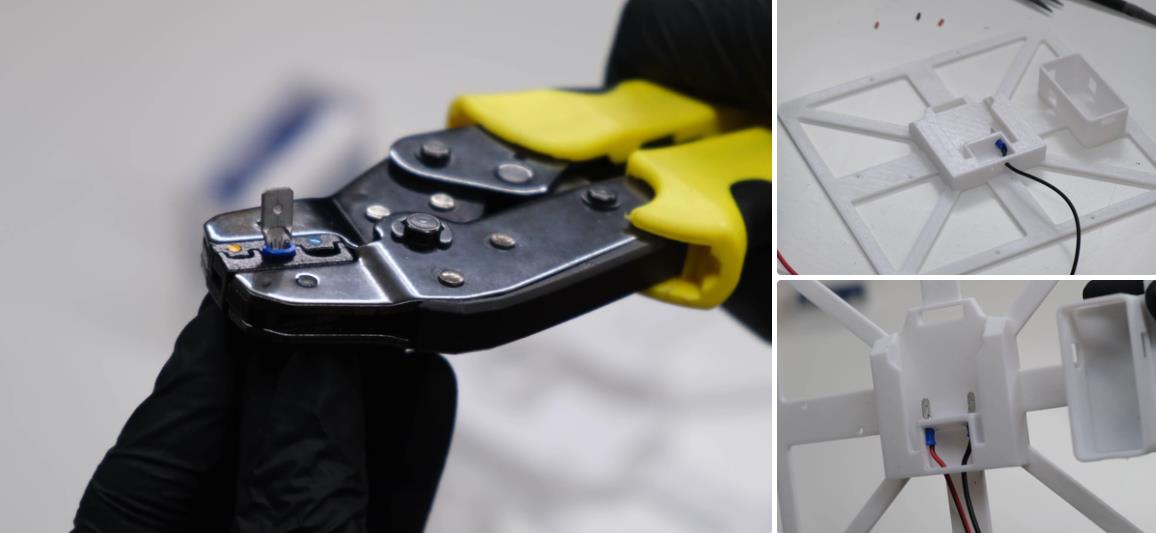

在此步骤中，我将 6.3 毫米叉形连接器压接到 22 AWG 电线上，并将它们推入电池支架上的相应孔中。始终检查您正在使用的电池的极性。在这种情况下，该支架用于 Parkside 电池，当查看 3D 打印支架时，正极位于左侧。

第 3 步：将电池电压转换为所需的水平

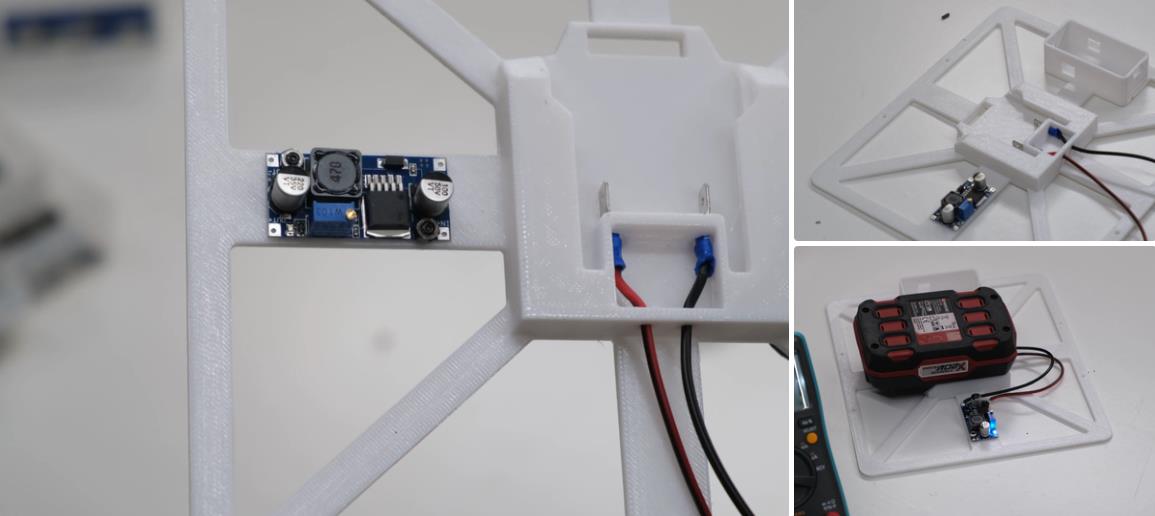

接下来，我将 DC-DC 转换器拧到 3D 打印支架的相应孔中，并将电池端子焊接到 DC-DC 转换器的 INPUT 上。如果您使用其他类型的 DC-DC 转换器，请随意尝试安装选项。在此步骤中，您还需要调整转换器的 OUTPUT voltage 并将其设置为 5-7V，因为它接近 LED 面板的工作电压。

第 4 步：将 LED 面板连接到控制电子元件

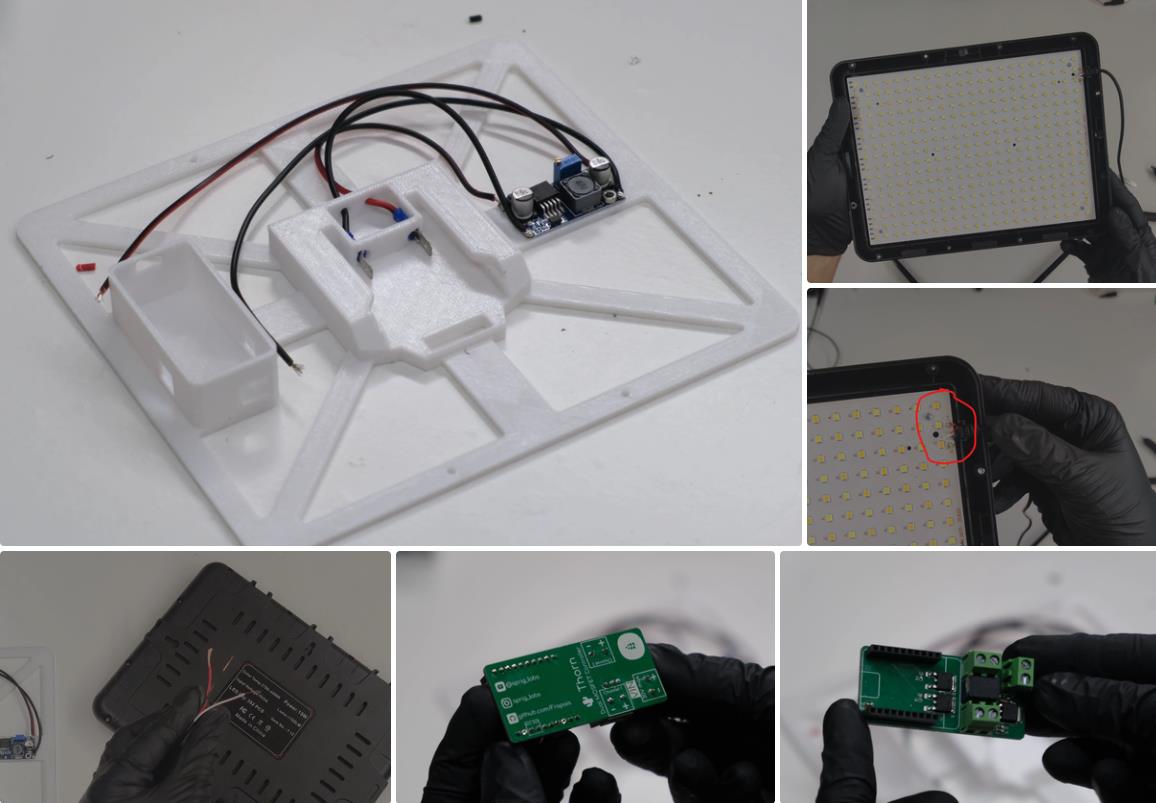

接下来，我焊接了转换器的输出线，然后继续进行 LED 面板的布线。

这些演播室 LED 面板中的大多数内部都有 2 排 LED，由暖白光和冷白光组成。两排的阳极连接在一起形成一根正极（红色）线，它们的阴极连接到单独的电线（白色和黑色）。

控制 LED 面板的电子设备由一个微控制器（这是我制作的定制 ESP32-C3 板）和一个带有 2 个 MOSFET 晶体管的扩展 PCB 组成。微控制器通过 2 个 GPIO 引脚（特别是 8 个和 9）独立控制扩展 PCB 的 2 个 MOSFET。

因此，在此步骤中必须建立的连接如下：

将阳极（面板的红线）连接到 DC-DC 转换器的正输出，并连接到 Thorn 的电源端子。
通过相应的螺丝端子将每个阴极（面板的白线和黑线）连接到每个 MOSFET 的负输入端。
将 DC-DC 转换器的负输出连接到 Thorn 的电源端子。

第 5 步：将所有内容固定在一起

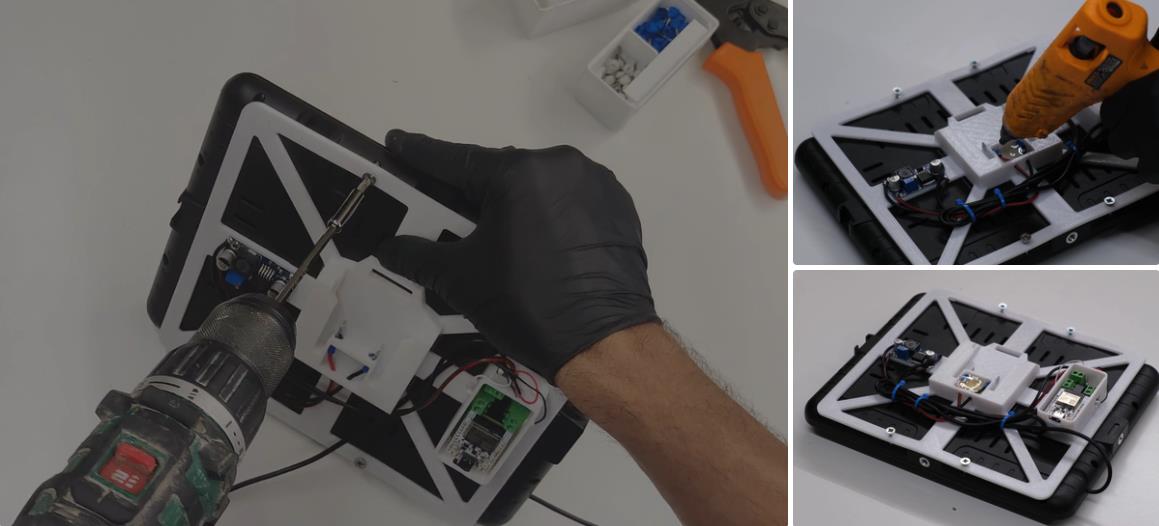

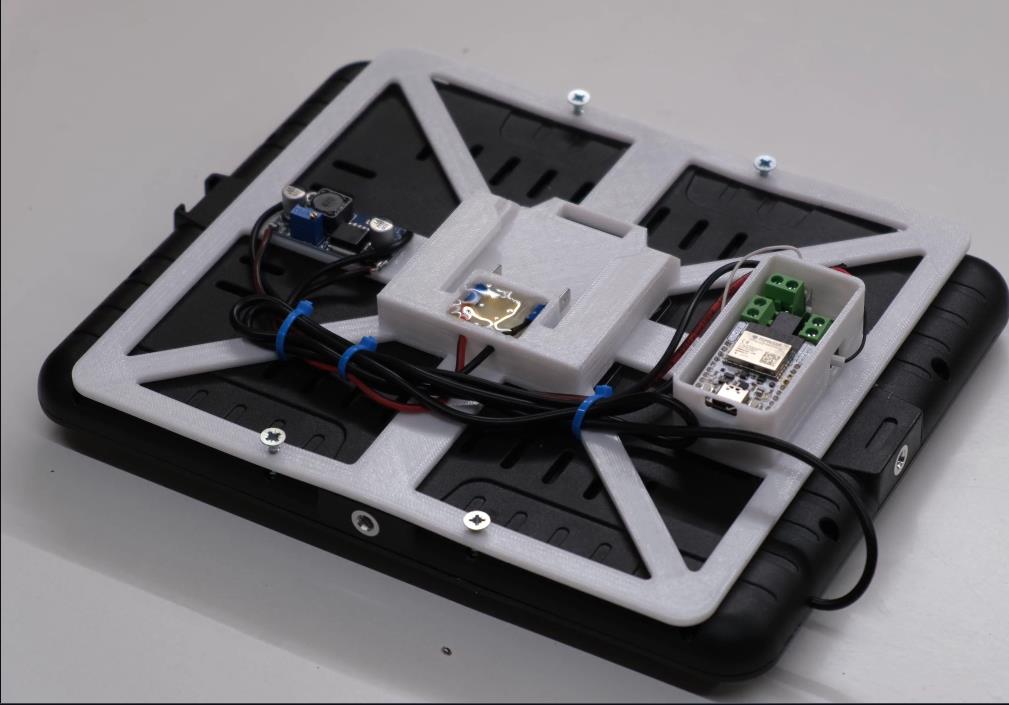

接下来，我使用木螺钉将整个组件固定到 LED 面板的背面，以代替面板的原始塑料螺钉。此外，我在电池的铲形连接器上装满了热胶，以防止它们随着时间的推移而松动，并使用扎带进行了一些电缆管理。

步骤6：

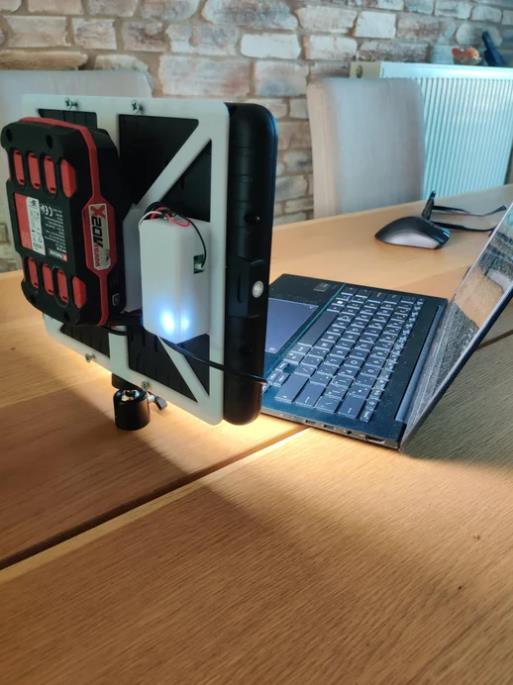

最后，我使用 USB-C 数据线将 ESP32 连接到我的电脑，并使用 Home Assistant 平台和 ESPHome 插件对其进行编程。这样，LED 面板就像 2 个独立的可调光灯。在 Home Assistant 平台上，您可以独立控制每种颜色的亮度，从而获得您想要的颜色温暖度和亮度。您可以在我的 GitHub 存储库上找到 Home Assistant 的 YAML 配置文件。

【Arduino 动手做】DIY 智能 LED 工作室灯
带 ESP32 和家庭助理控制的 DIY 智能工作室 LED 面板
项目链接：https://www.instructables.com/DIY-Smart-Studio-LED-Panel-With-ESP32-and-Home-Ass/
项目作者： frapais

项目代码：https://github.com/Frapais/DIY-Smart-LED-Studio-Lights/tree/main
3D打印文件：https://www.thingiverse.com/thing:7087328
