【Arduino 动手做】使用 Arduino 的激光雕刻机 简单

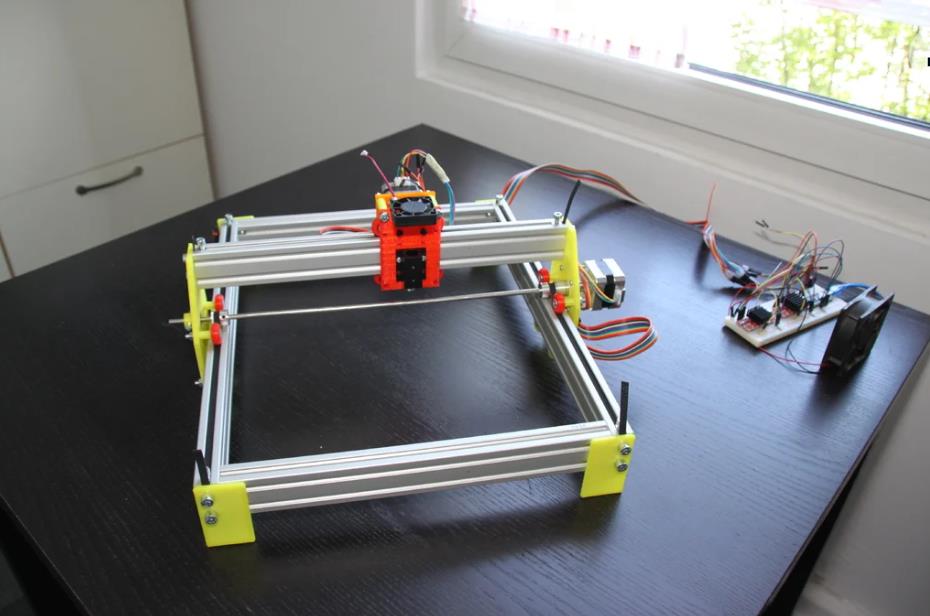

这台机器设计用于在木材和不透明塑料上进行激光雕刻，以 Arduino 和 GRBL 作为机器自动化的基础。机器轴只是 X 轴和 Y 轴，它们移动功率为 1w 445nm 的激光器，本文旨在提供您需要制作的一切，同时不放弃机械和电子知识。大约 170 欧元可以做一个。

我的葡萄牙语博客：www.logicamecatronica.com（请在 facebook 上点赞我的博客）

材料
您的机器需要一些材料，我在其中制作了一份所需材料清单。您将需要工具。
物料清单：
1 个 Arduino Uno
1x 电机钳口轴耦合器 5x5mm
1x 激光器 1w 445nm（您可以选择其他，但我建议此 CNC 的最大 3w）

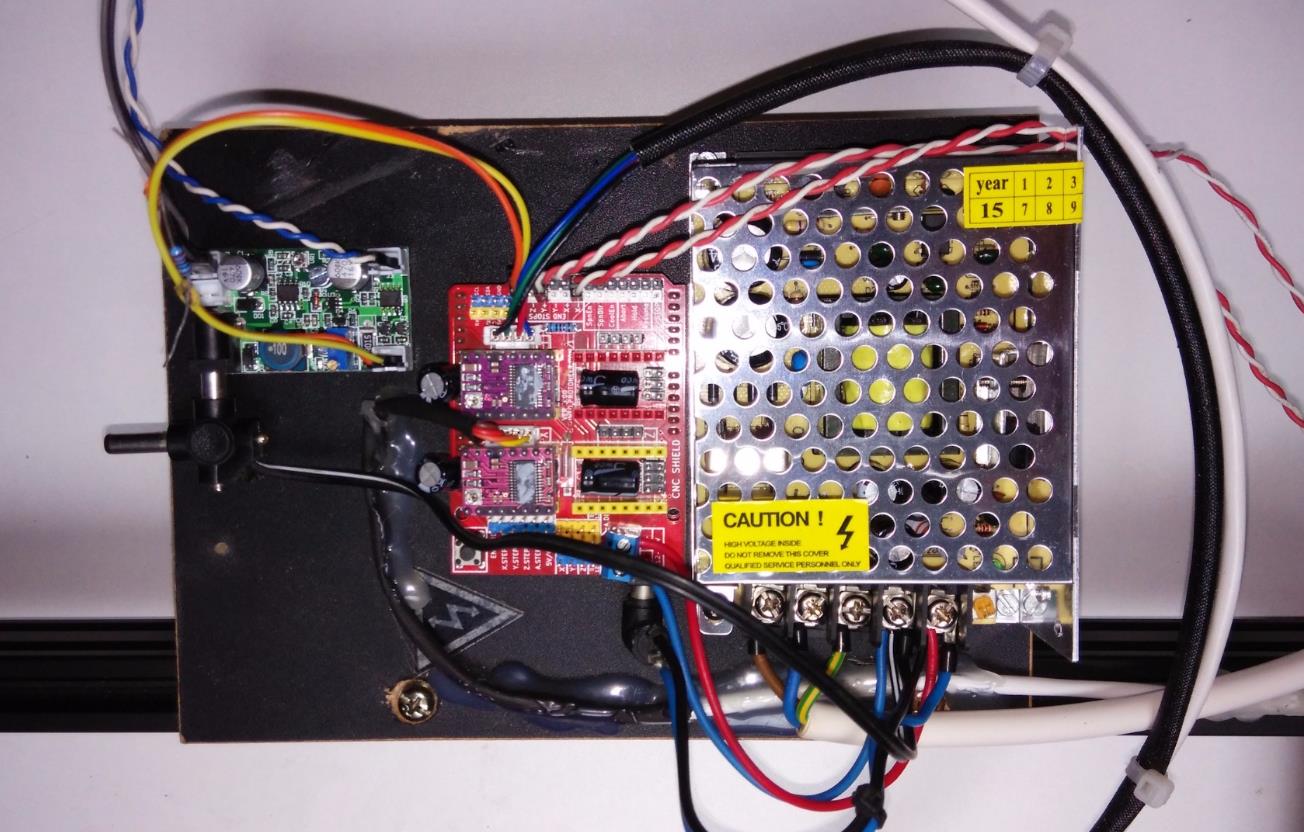

1 个 CNC Shield v3.1
1x 激光驱动器 12v

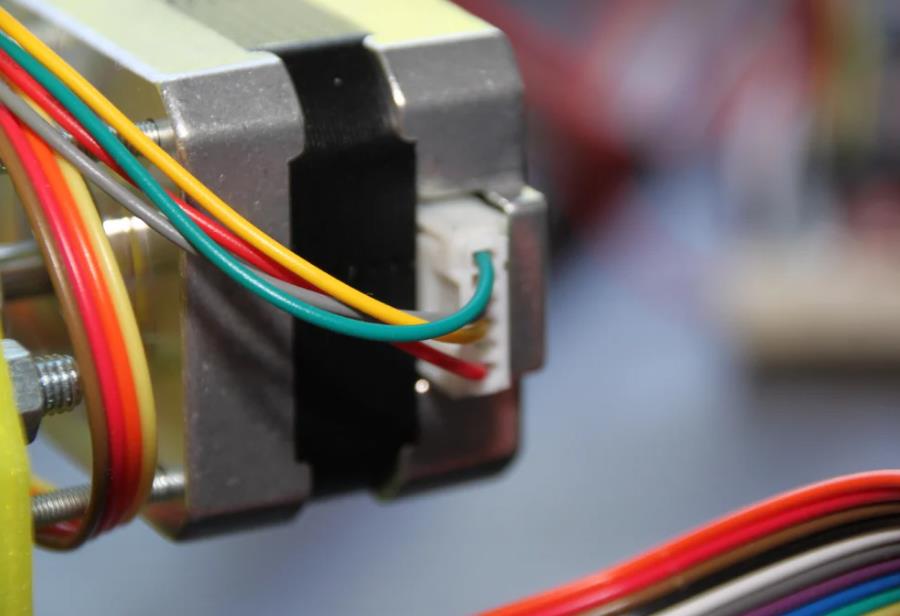

2x 步进电机 Nema 17
1x 电源 12v 5A
1x 半导体激光管 1W 445 nm 5.6mm
1 个散热器 5.6mm 半导体激光管
3x GT2 同步带轮 20 齿 3m GT2 同步带
1 个 12V 风扇散热器
1 个 605ZZ 滚珠轴承
12x 滑轮滚轮 695ZZ1x 5.6mm TO18 半导体激光管外壳
2 个步进电机驱动器 DRV8825

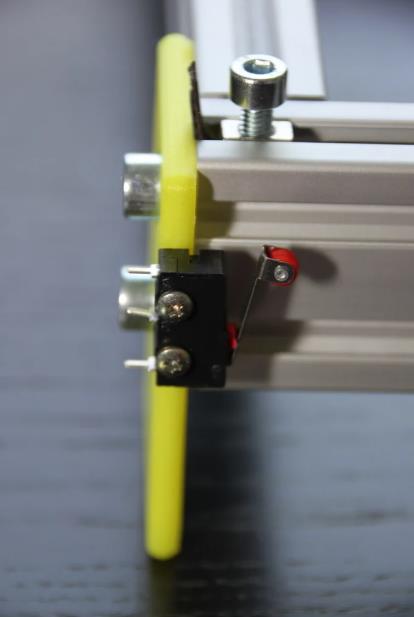

2 个限位开关
1 个 switch power 3D 打印件
1 根插入式 230V 电缆
1 根 USB 数据线（将来我们将使用蓝牙）
M5 螺母
各种长度的 M5 螺丝刀
用于电子产品的柔性电缆线
1x 副安全眼镜注意：切勿直视激光，始终佩戴防护眼镜，链接这些眼镜既便宜又有效，直视激光有失明和白内障的风险。 http://www.dragonlasers.com/Laser-Safety-Glasses....

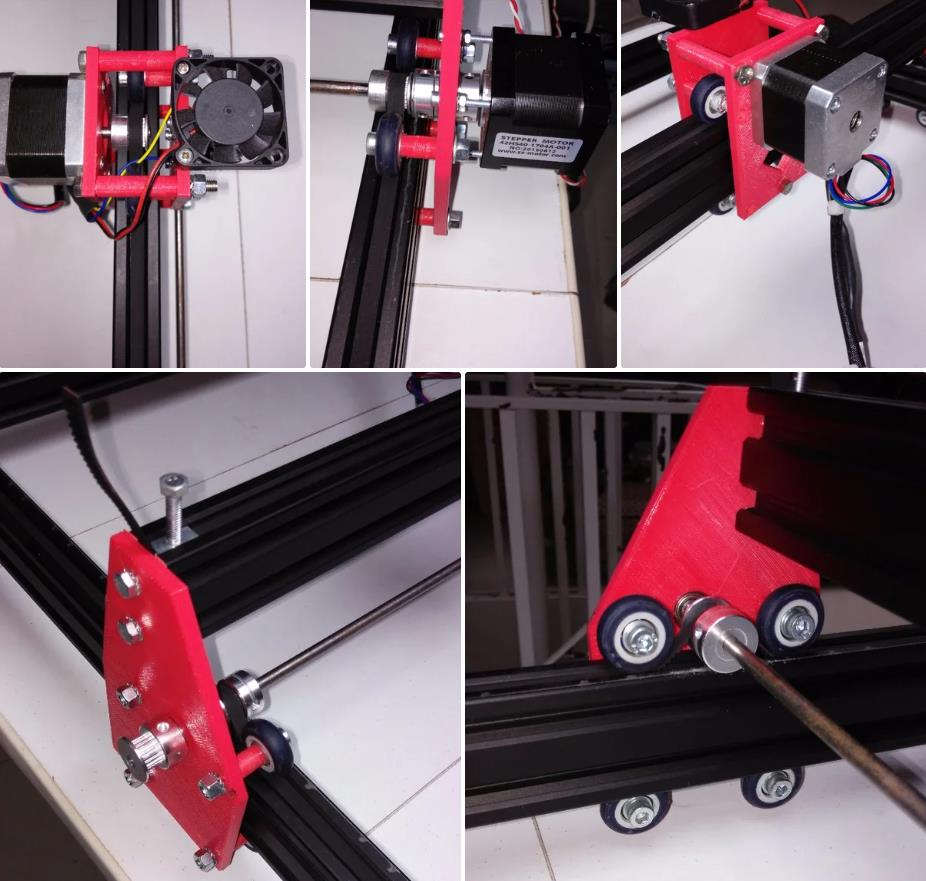

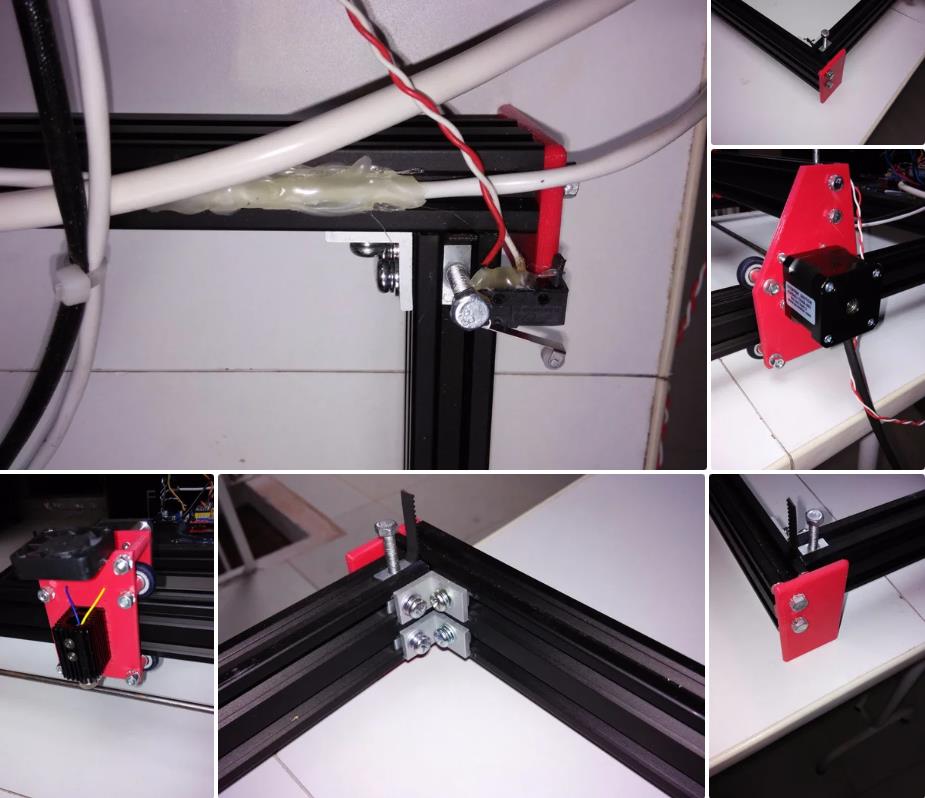

在 Rat 钻机上：
5x 500mm V-SLOT 2040 – 黑色
8 个 OpenBuilds 通用 L 型支架（单个）
1x OpenBuilds 三通螺母（25 件装）
5 个 OpenBuilds 三通螺母（1 个）


【Arduino 动手做】使用 Arduino 的激光雕刻机
项目链接：
http://www.instructables.com/id/3D-printed-Laser-Engraver/
https://www.instructables.com/Laser-Engraver-With-Arduino-1/
项目作者：Macinblack20
GRBL 十六进制文件：https://drive.google.com/file/d/0B5Y1gEmSHMjMS1R4RUhsamV3QXc/view?usp=sharing
Xloader 烧录 Arduino：http://russemotto.com/xloader/XLoader.zip
GRBL 的闪烁和设置方式：https://github.com/grbl/grbl/wiki
3DP 刻录机发送：https://github.com/villamany/3dpBurner-sender/releases

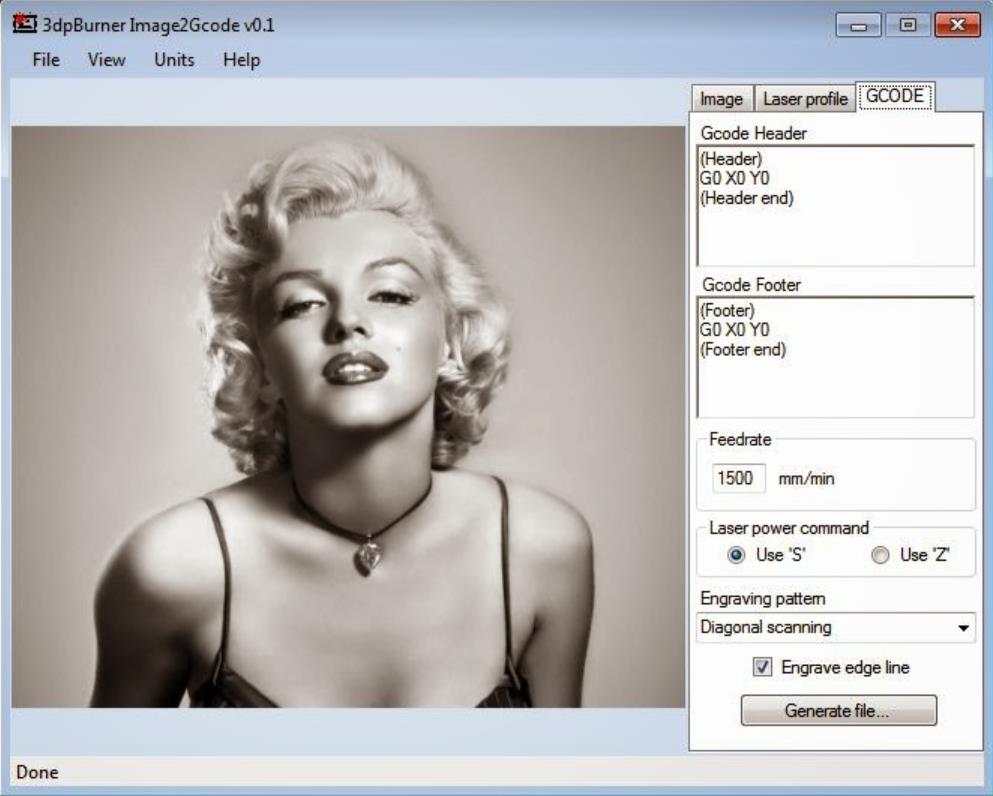

3DP 刻录机 image2code： https://github.com/villamany/3dpBurner-Image2Gcode/releases

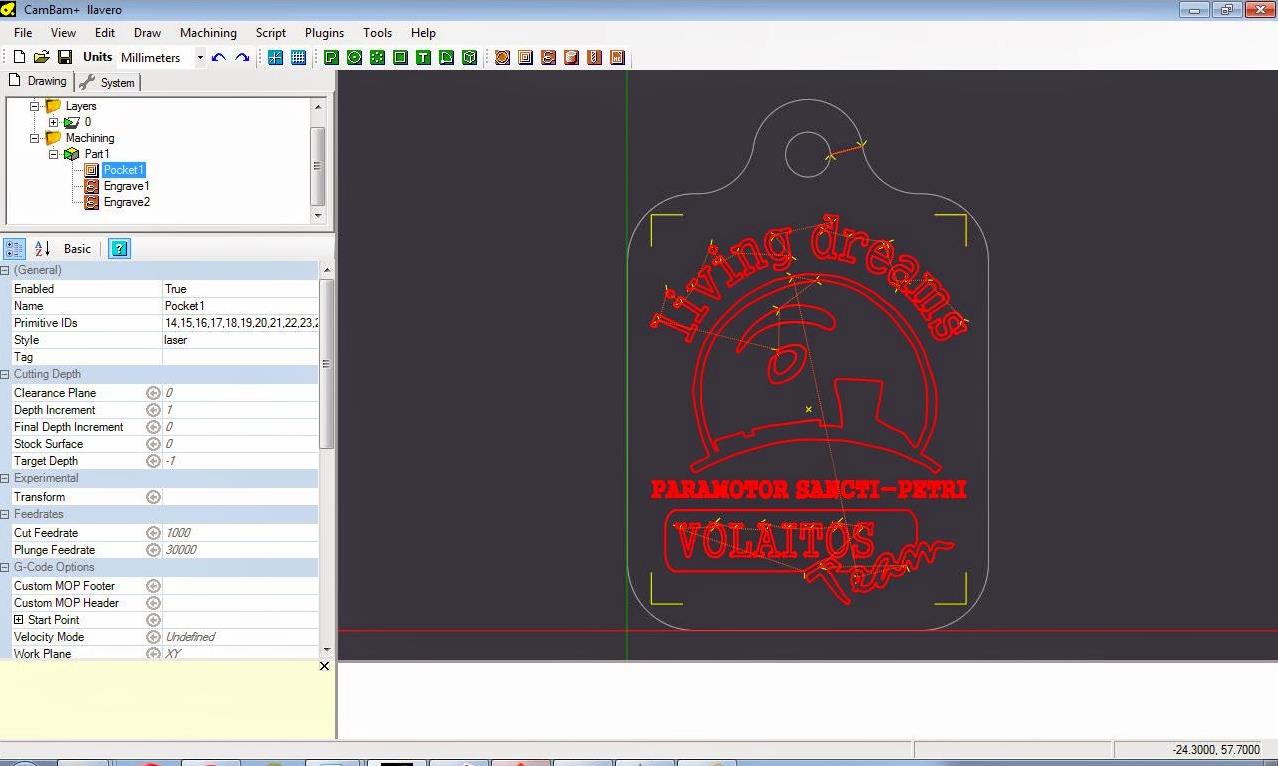

CamBam 设置：https://dl.dropboxusercontent.com/u/40132197/CamBam%20settings.docx
3D 文件：http://www.thingiverse.com/thing:819755
