行空板M10物联网可视化面板连接USB摄像头教程 简单

头像 寸进 2025.06.24 13 0

注意Mind+版本要在1.8.0或以上

步骤1 下载SIoT V2

1.腾讯微云下载(推荐):
链接: https://share.weiyun.com/6SFhgLQj

2.百度云盘下载:
链接:https://pan.baidu.com/s/17clVjJXWTZh02FteKy3mcA?pwd=mind
提取码:mind

3.阿里云盘下载:
https://www.aliyundrive.com/s/tCqwJwGtZzL
提取码: 3h4x

步骤2 启动SIoT V2

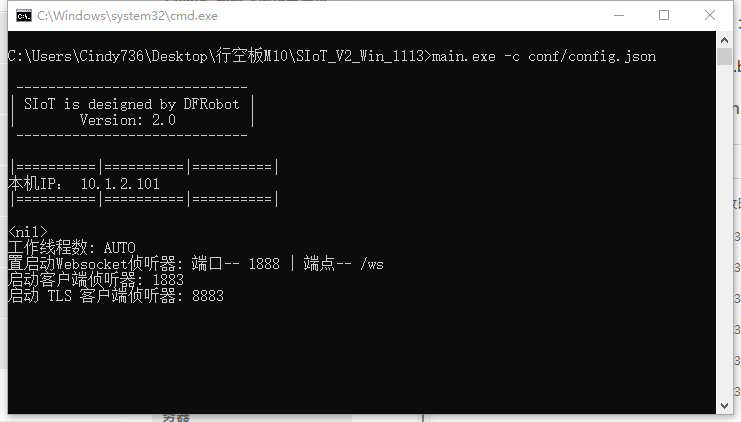

1.下载好SIoT V2后解压到电脑,打开下图所示文件,弹出下方窗口即成功


2.创建主题(Topic)

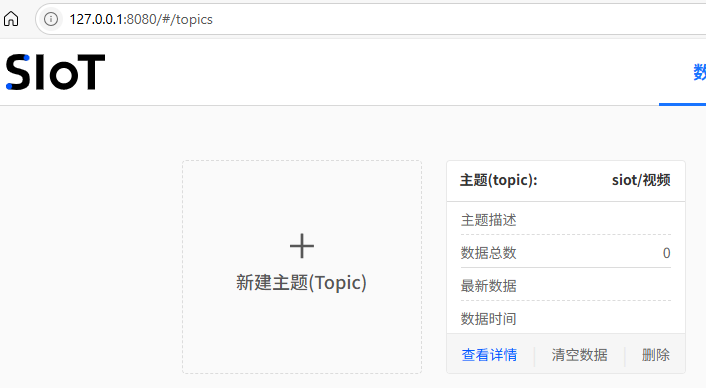

在浏览器输入127.0.0.1:8080打开SIoT管理页面,新建主题如“siot/视频”,注意使用时主题名称含前面的“siot/”


步骤3 编辑可视化面板

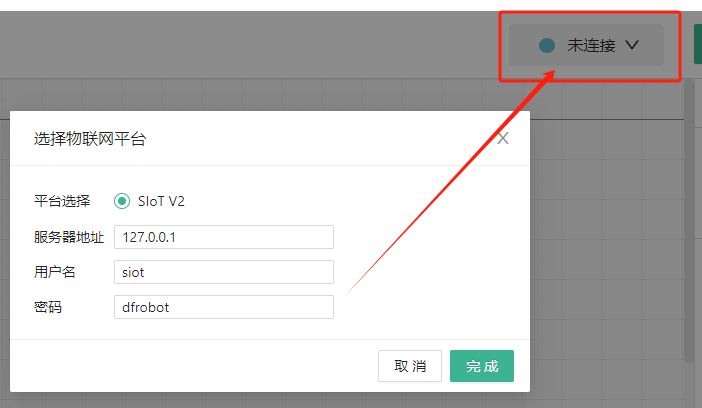

1.连接数据源(图中各项数据不需更改,直接点击完成即可连接成功)

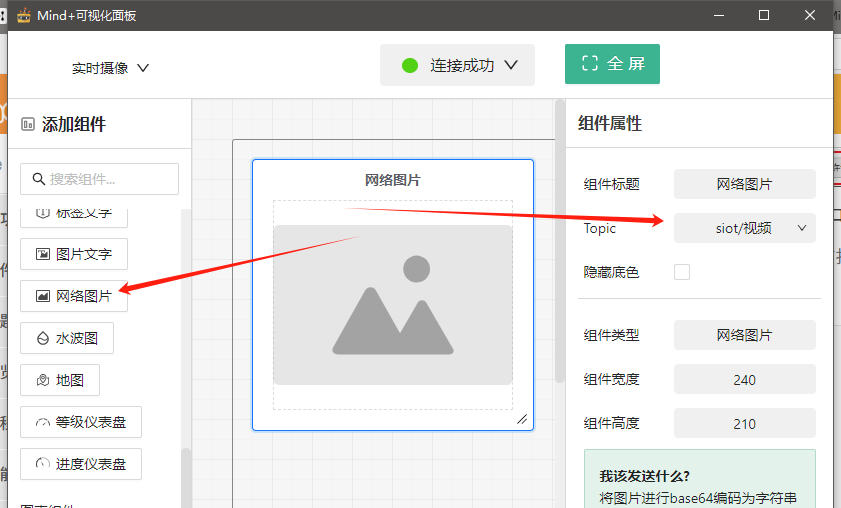

2.添加“网络图片”组件,并配置Topic为前面设置的“siot/视频”

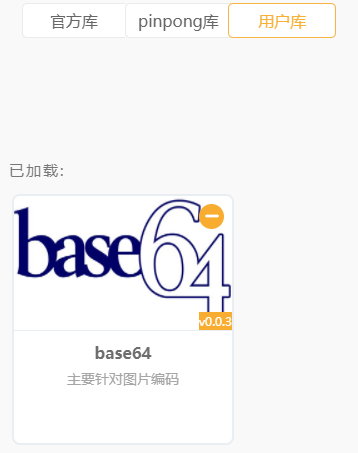

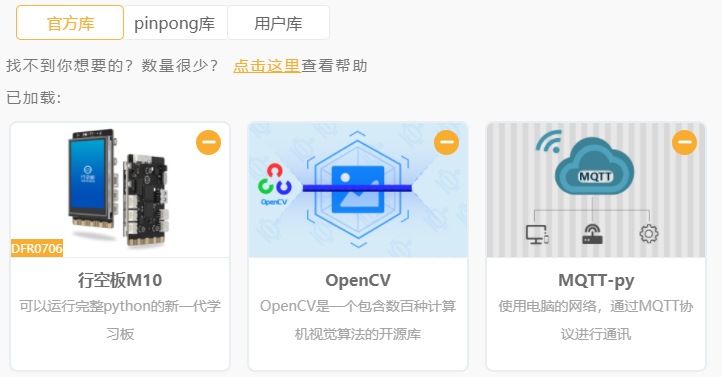

步骤4 在Mind+中加载必要的扩展库



base64库链接:https://gitee.com/chenqi1233/ext-base64

步骤5 编程

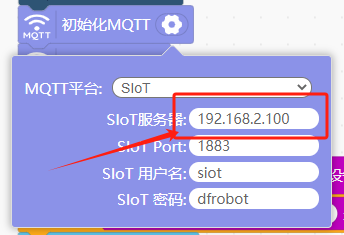

1.MQTT配置仅需把服务器地址改成本机IP

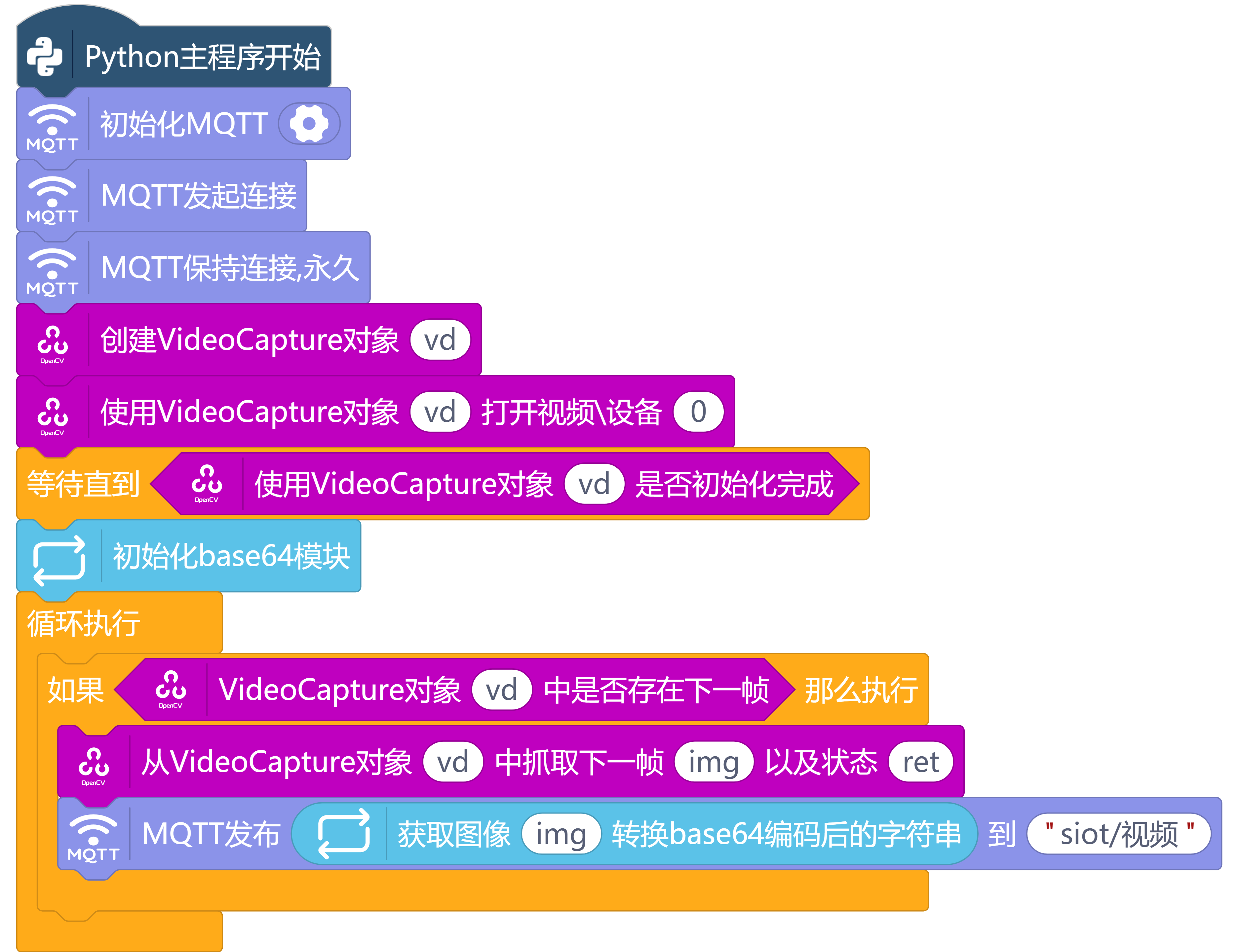

2.项目完整图形化代码如下
