行空板M10扩展板+珍稀树木的“数字护林员” 中等

头像 寸进 2025.06.24 33 0

写在前面

本项目是科技创新社团的学生实践项目,社团成员包含了四至八年级的同学。

因此为了降低技术门槛和理解难度,项目采用图形化编程、SIoT本地物联网平台。

一、项目简介

钟萼木(伯乐树)是国家一级保护植物,被誉为"植物界的大熊猫",具有极高的生态价值和科研价值。目前,福建省浦城县境内仅存8株野生钟萼木,均分布在偏远深山区域,面临人工巡护难度大、成本高、时效性差等问题,难以及时发现和应对盗伐、火灾等威胁。

为提升保护效能,本项目拟研发一套钟萼木智能守护系统,通过智能化手段提高保护效率,降低人力投入成本,为濒危树种的科学保护提供创新解决方案。

该系统集成物联网(IoT)、人工智能(AI)和智能传感等关键技术,主要实现以下功能:

1.环境实时监测:自动采集周边温湿度、影像等环境数据;
2.风险智能预警:基于AI算法识别盗伐、火灾等异常情况并即时报警;
3.远程可视管理:通过物联网技术实现全天候无人化智能监护。

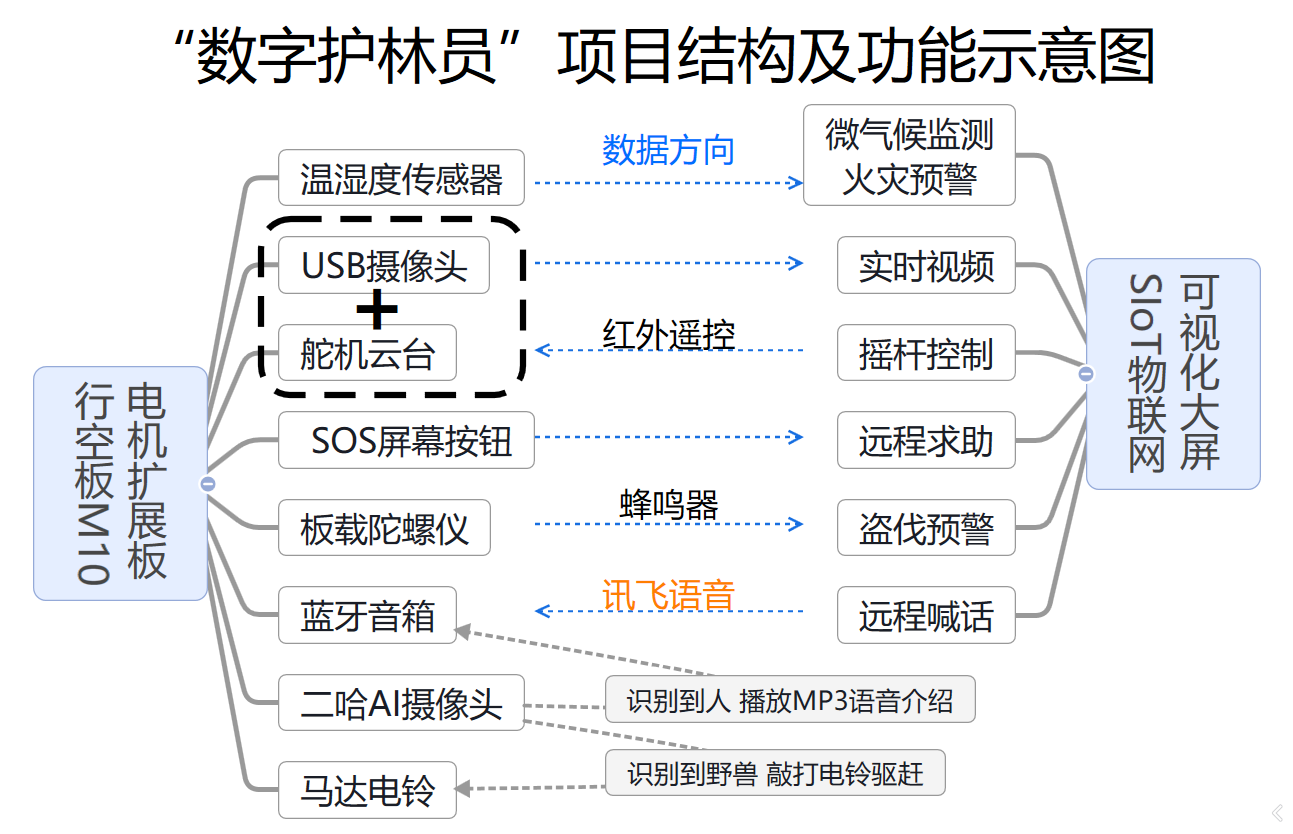

二、项目结构及功能


三、硬件连接

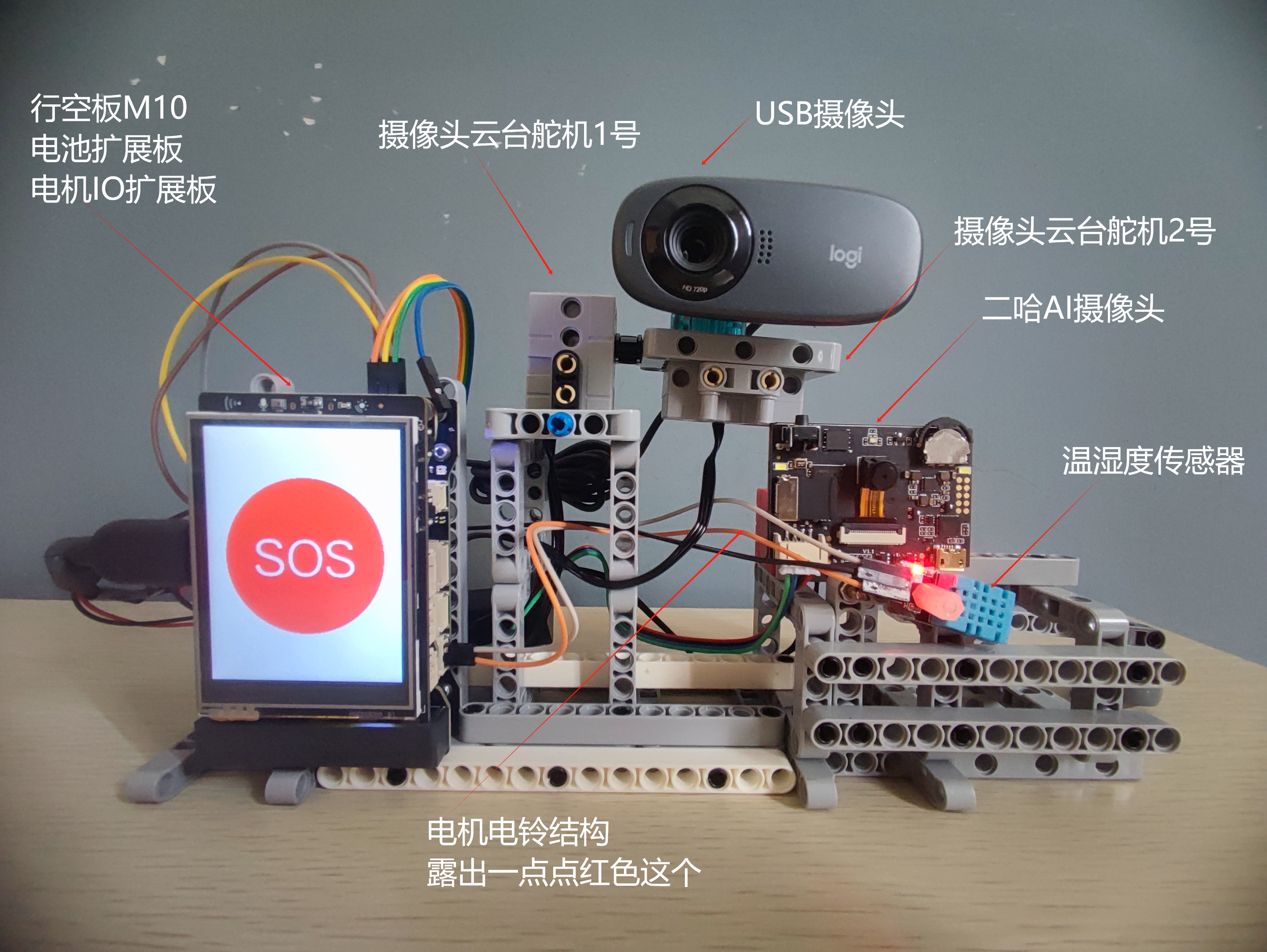

正面示意图

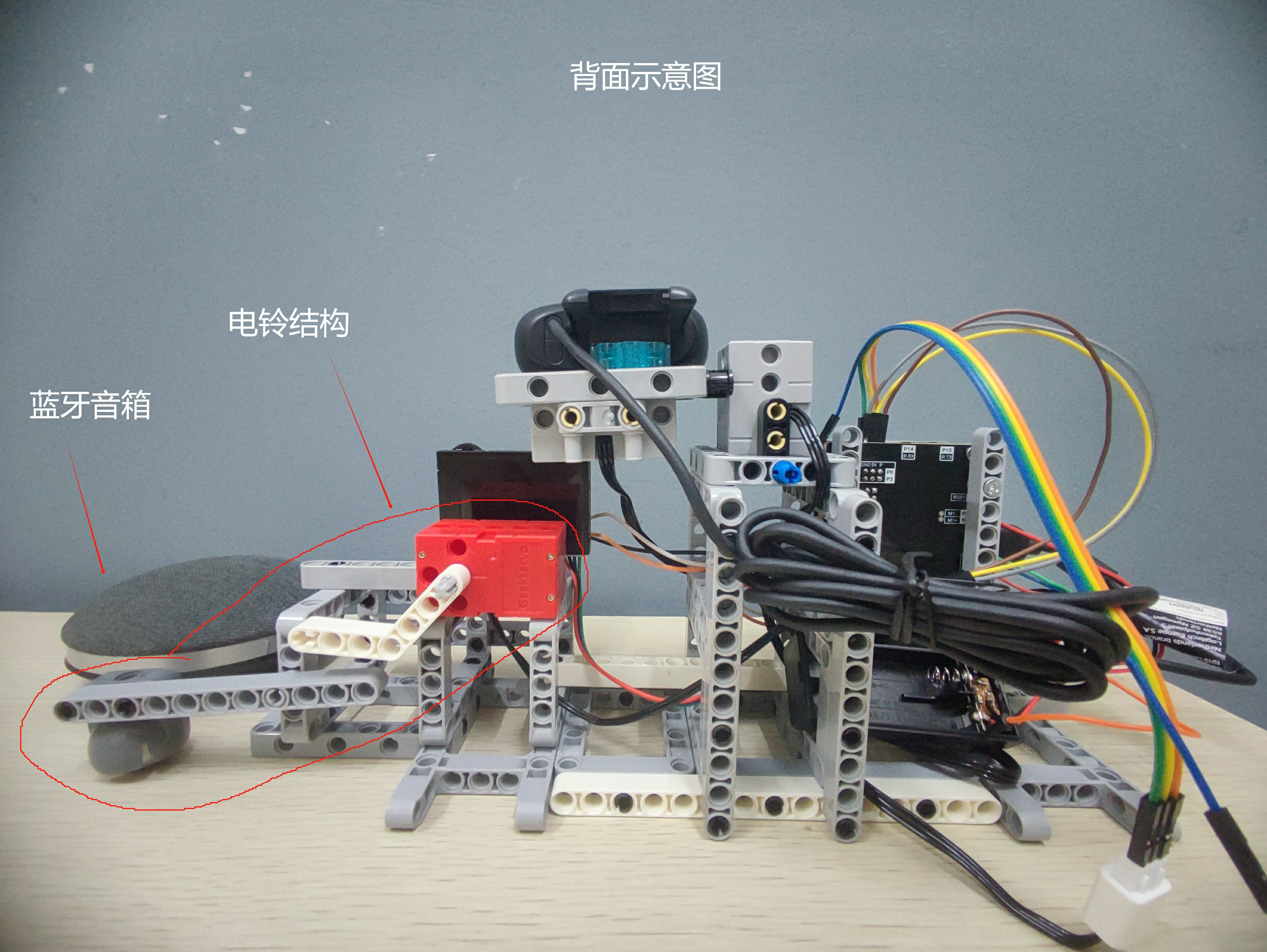

背面示意图


四、软件准备

编程软件:Mind+ V1.8.1 RC3.0

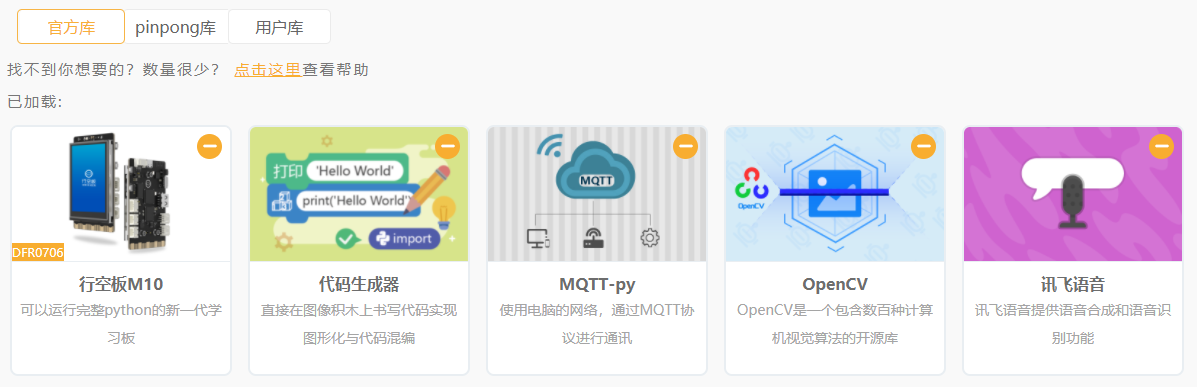

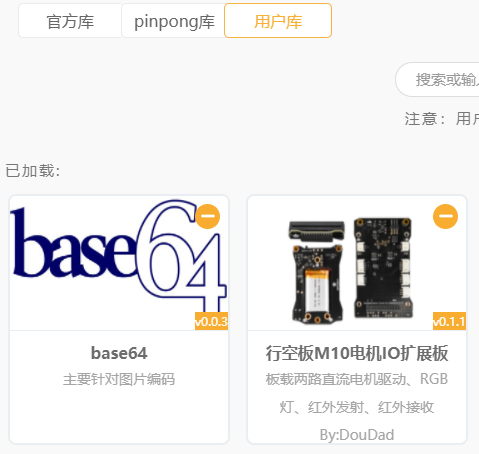

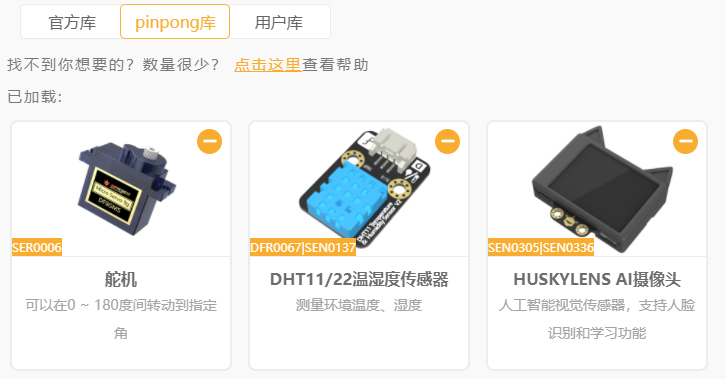

用到的库文件:




base64库链接:https://gitee.com/chenqi1233/ext-base64

五、可视化面板和MQTT设置

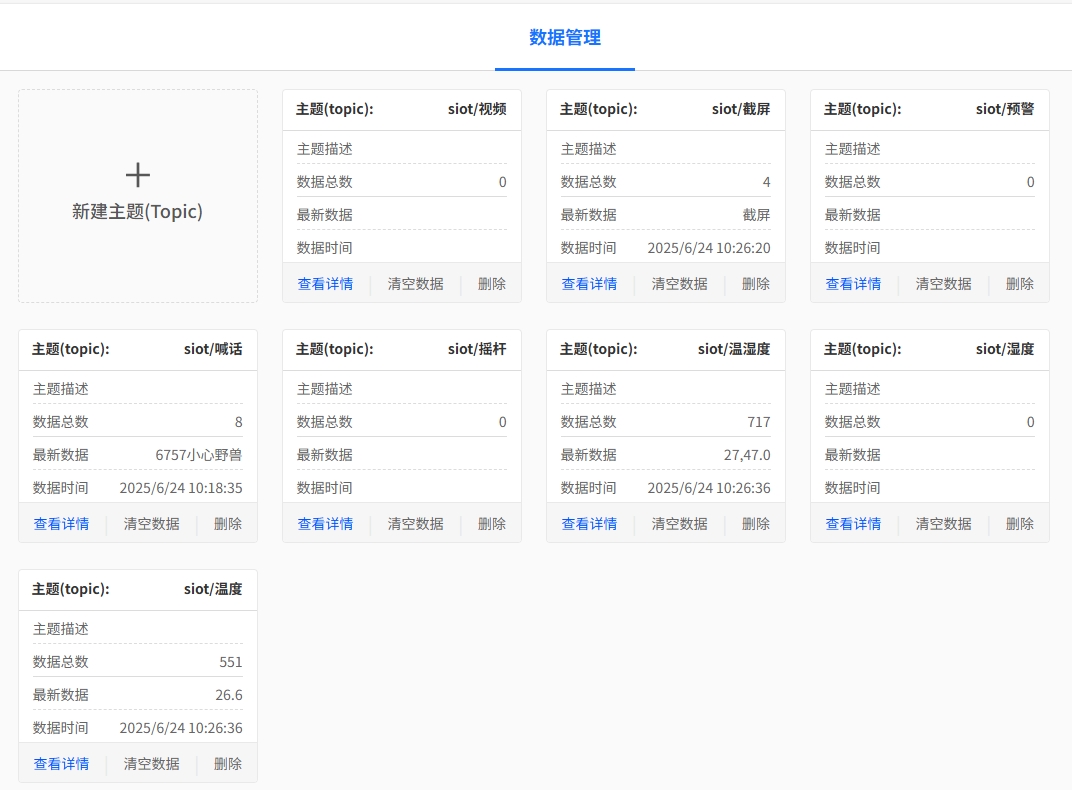

1.SIoT所有主题

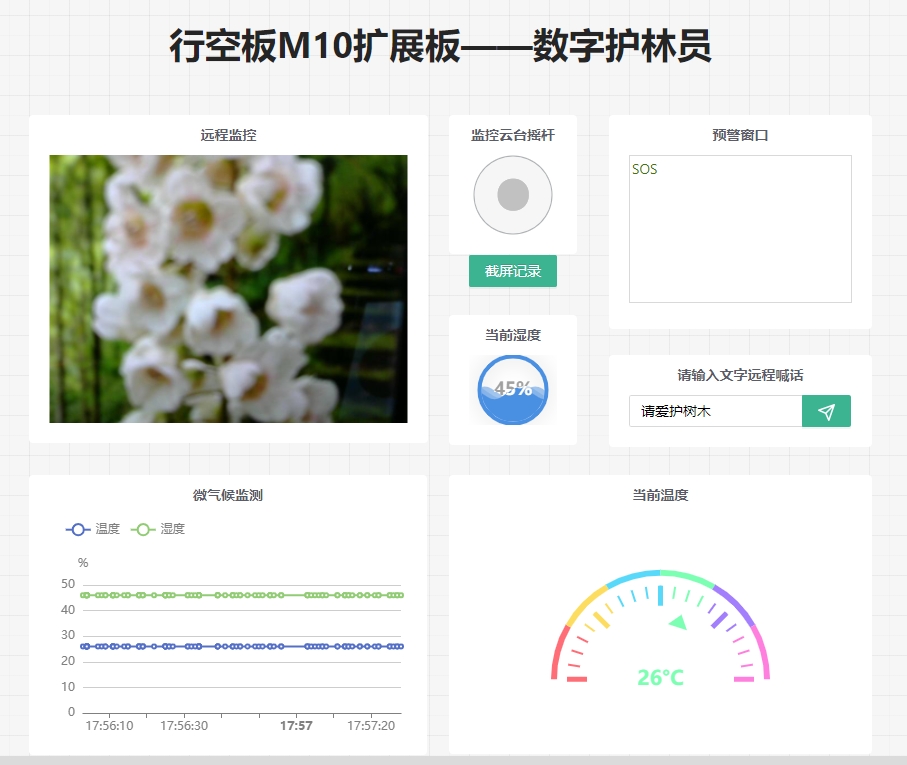

2.可视化大屏界面设计

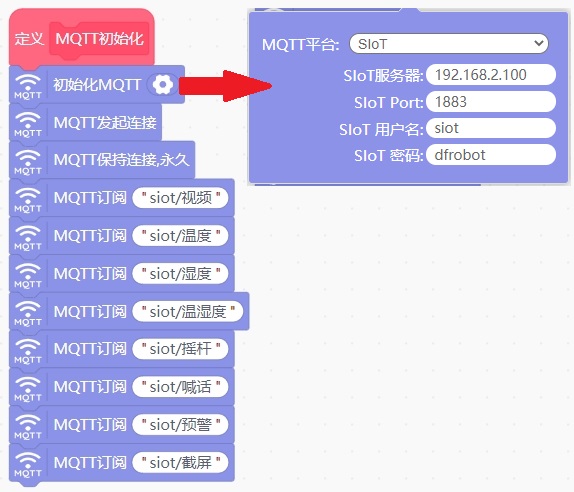

3.MQTT配置

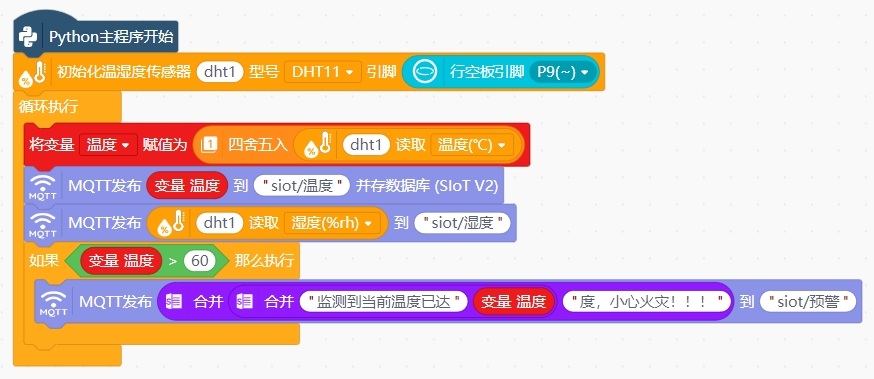

六、微气候监测和火灾预警

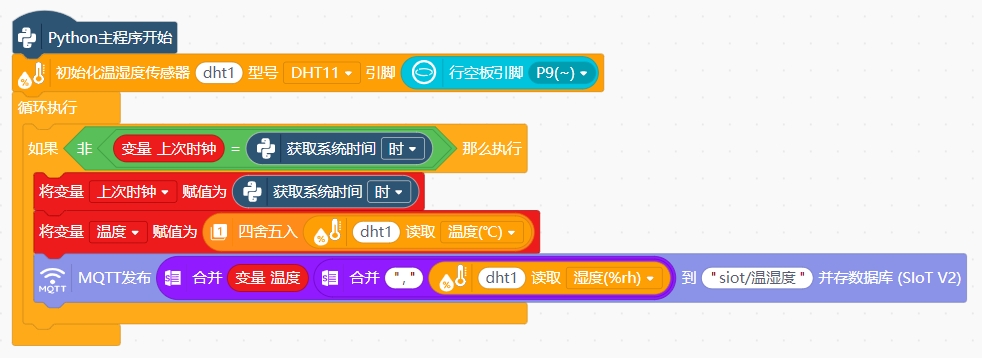

1.微气候数据每隔一小时采集一次


2.环境温度高于60℃时启动火灾预警

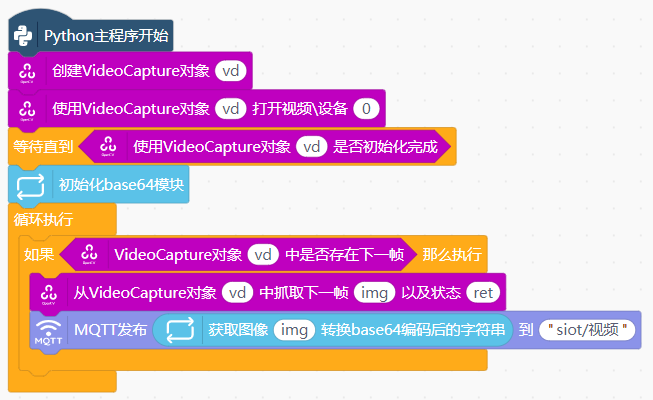

七、实时视频监测+云台控制摄像头角度

1.【行空板M10物联网可视化面板连接USB摄像头教程】

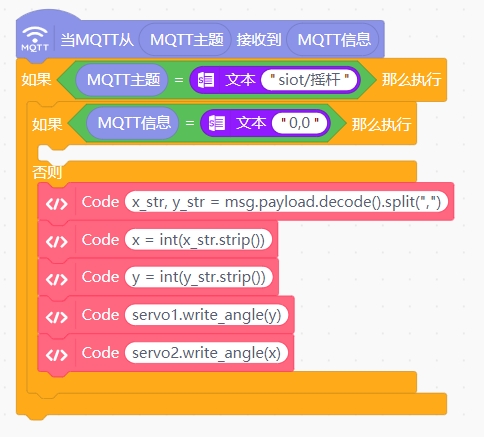

2.可视化大屏物联网摇杆控制云台角度

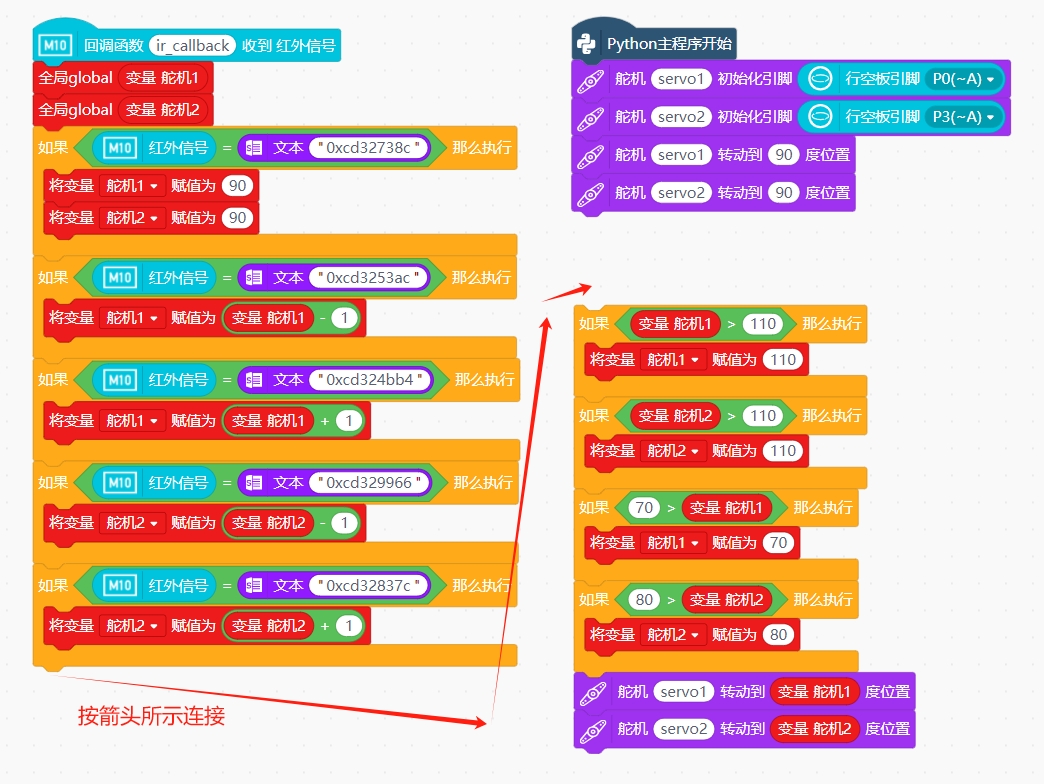

3.红外遥控云台角度

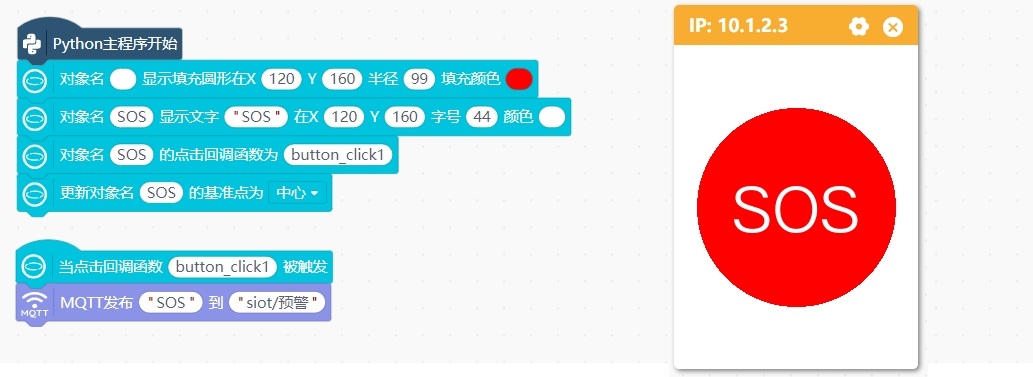

八、SOS屏幕按钮远程求助

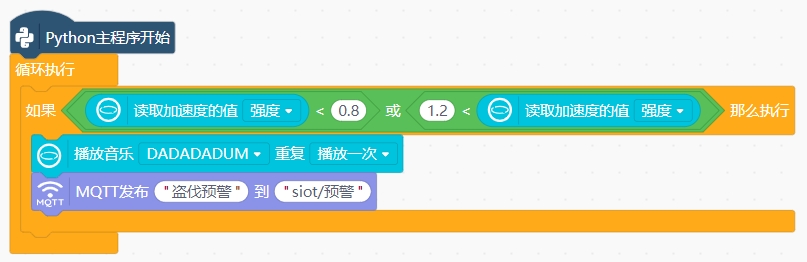

九、板载陀螺仪盗伐预警

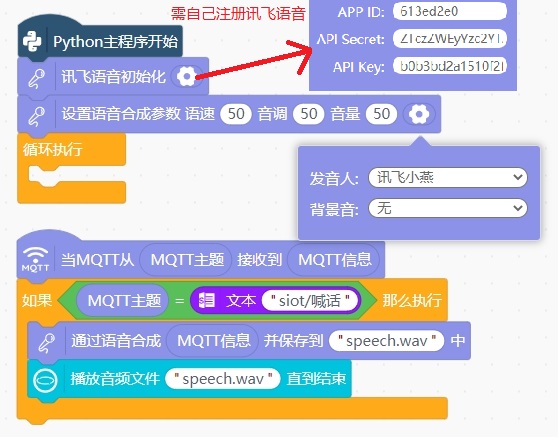

十、蓝牙音箱远程喊话

【行空板M10蓝牙音箱连接教程】


十一、二哈AI识别

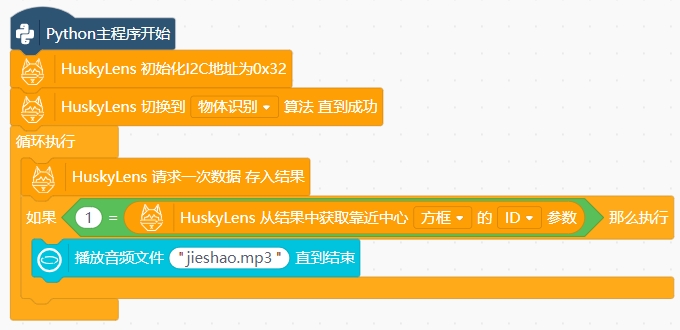

1.识别到人自动播放MP3介绍

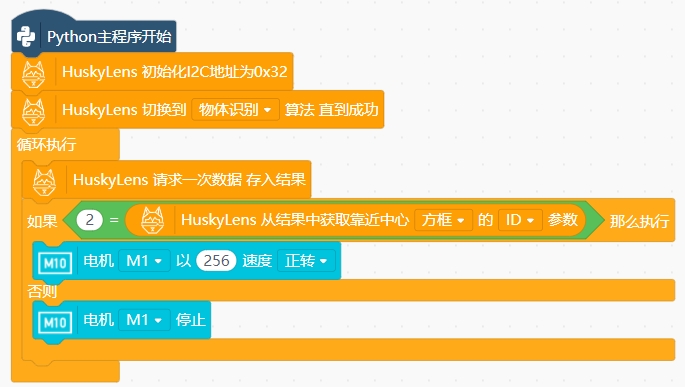

2.识别到野兽敲响电铃驱赶

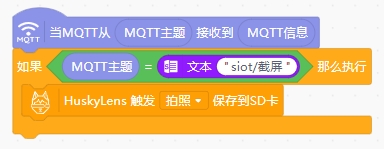

十二、截屏记录
