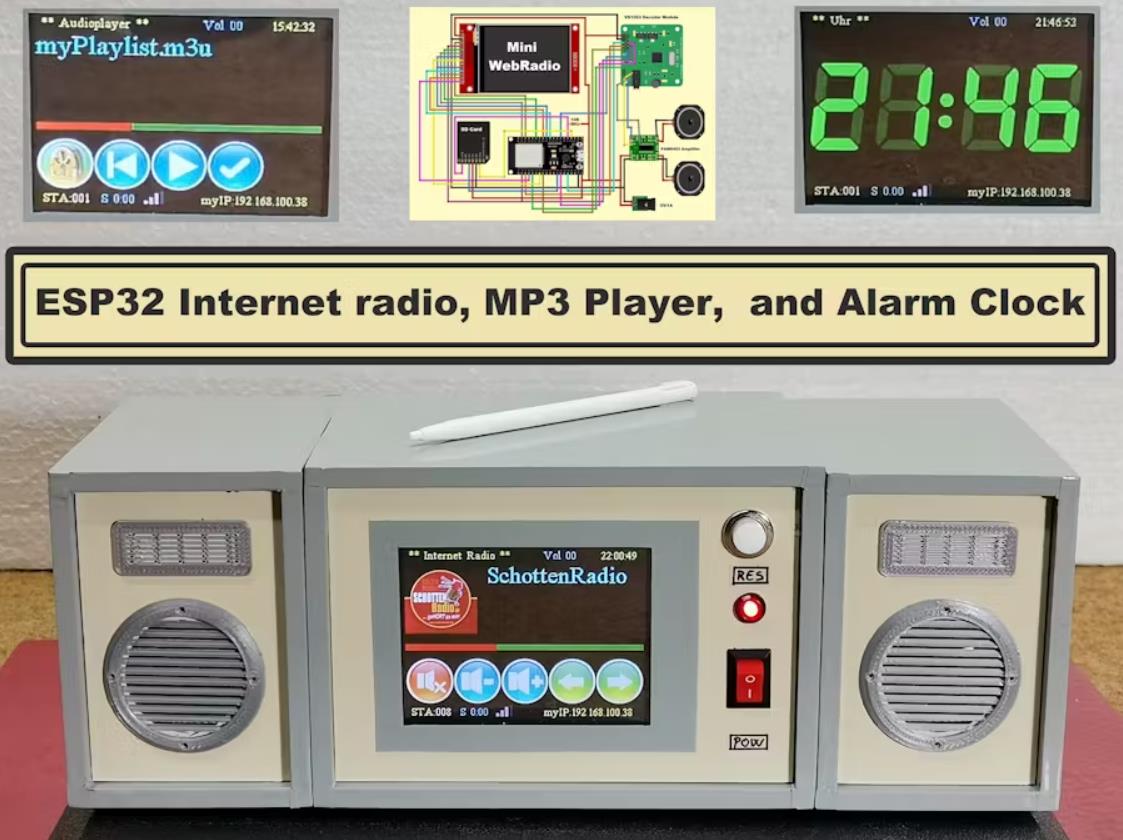

【Arduino 动手做】ESP32 网络收音机、MP3 播放器和闹钟 简单

网络收音机，在特性、稳定性和功能方面优于此类商业设备。

网络电台（也称为网络电台、网络电台、流媒体电台、电子电台、IP 电台、在线电台）是一种通过互联网传输的数字音频服务。它既可以用作通过 Internet 运行的独立设备，也可以用作通过 PC 运行的软件。

这次我将向您展示如何制作独立的网络收音机，它在特性、稳定性和功能方面与此类商用设备相当甚至更好，但制造它的价格却要低很多倍。该设备包含一个带有触摸屏的大型彩色 TFT 显示屏，通过触摸屏执行所有控制，因此不需要额外的按钮。它还具有一个具有高级闹钟设置的大数字时钟，以及一个可以播放独立曲目和播放列表的 MP3 播放器。否则，这个出色设备的所有功劳都归功于“schreibfaul1”，他是在其 GitHub 上发布的代码“https://github.com/schreibfaul1/ESP32-MiniWebRadio”的创建者。

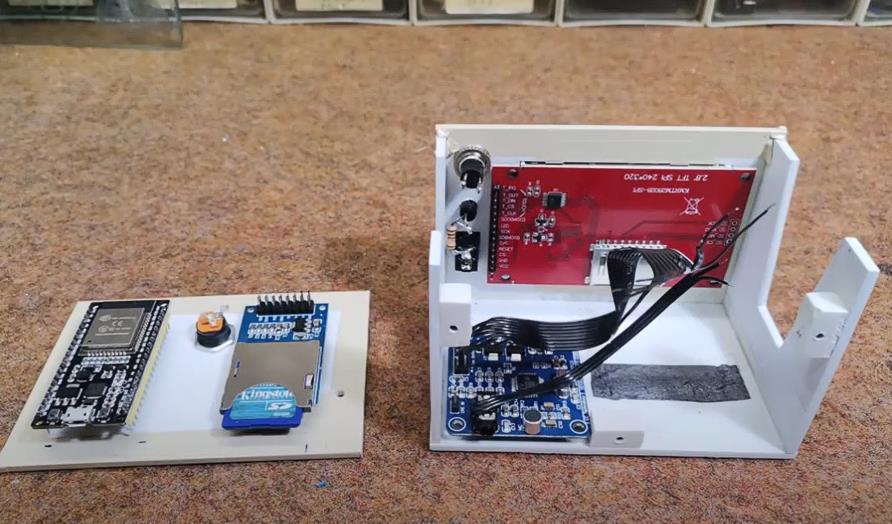

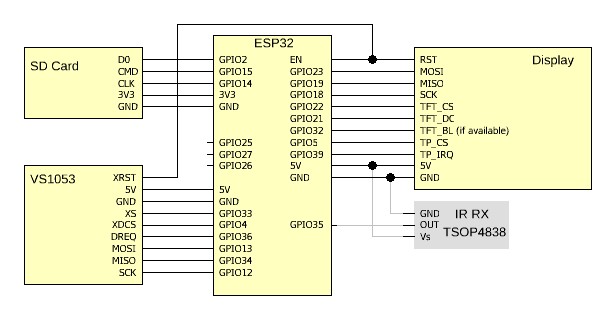

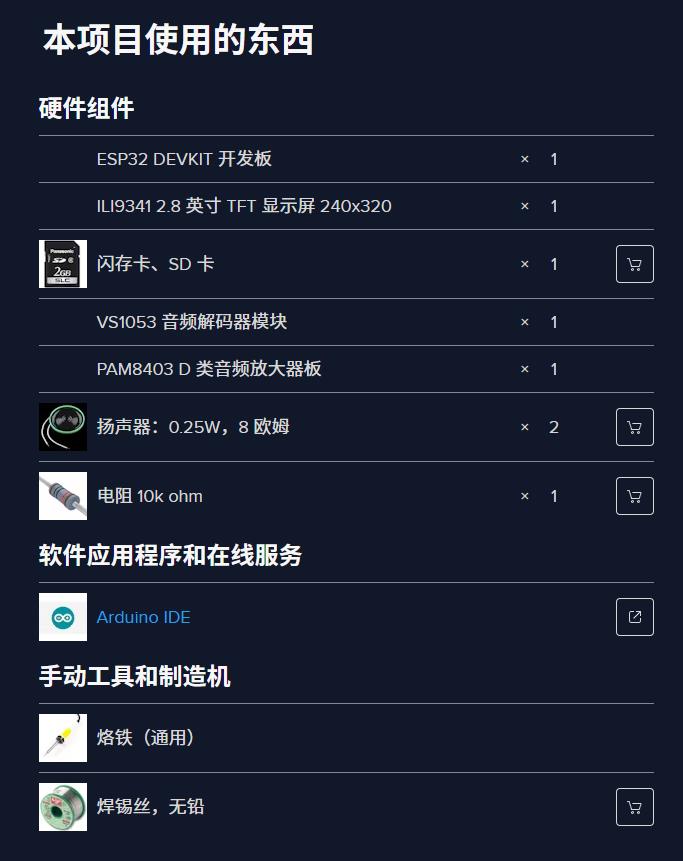

该设备仅由几个组件组成：

Esp32 开发模块（在我的情况下，来自全球速卖通的 cheep ESP32 Vroom 32D）
带触摸屏的 ILI9341 TFT 显示屏
VS1053 音频解码器模块
SD 卡
以及带有 D 级音频放大器板的小型扬声器盒
如果您想为这个项目或任何其他电子项目制作 PCB，PCBway 是您的绝佳选择。PCBway 是中国在 PCB 原型和制造领域最有经验的 PCB 制造公司之一。他们有一个大型在线社区，您可以在其中找到开源项目，您也可以在那里分享您的项目。根据我的个人经验，我可以告诉你，在这个社区中，你可以找到许多有用的项目。

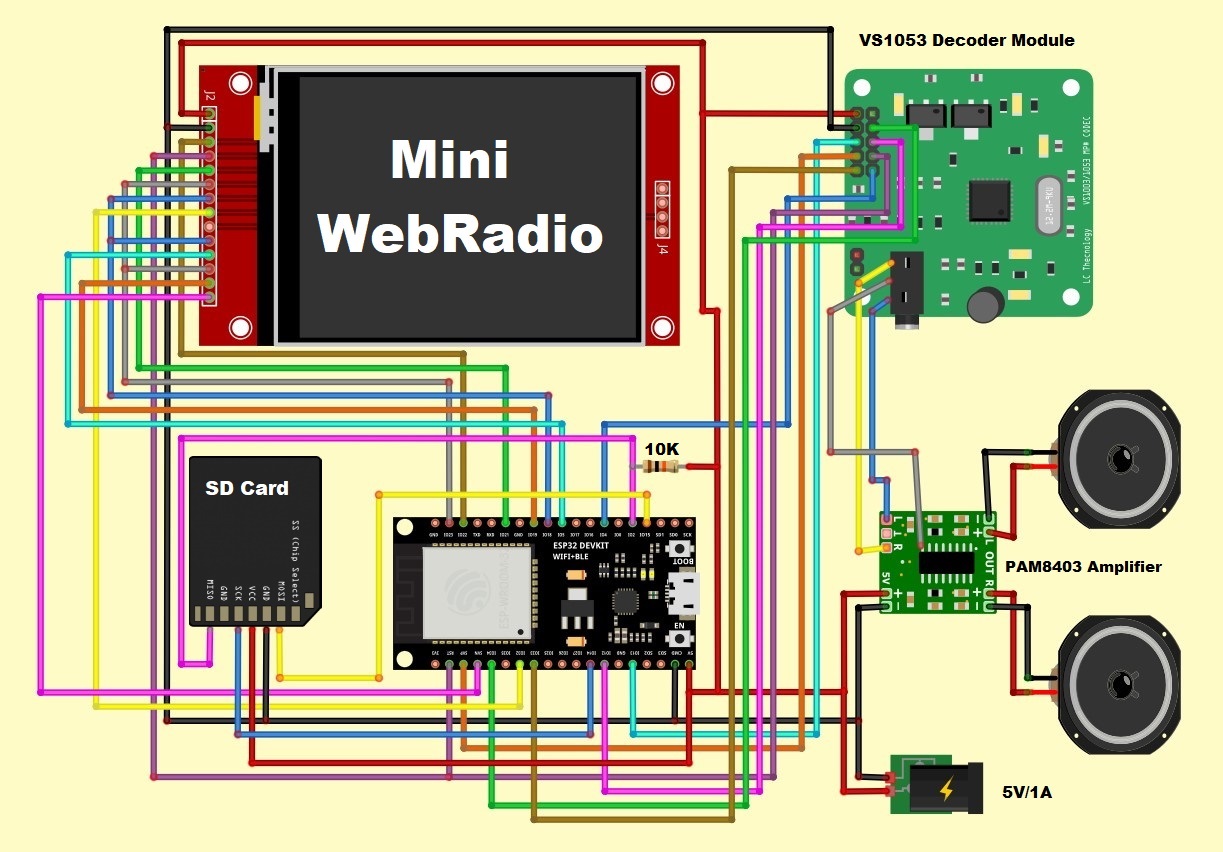

我们可以将耳机直接连接到 VS1053 模块输出。VS1053 的接地端没有连接到电路的负极，因此如果您想连接一个 PAM8403 D 级放大器，就像在这种特殊情况下一样，您应该为放大器使用不同的电源，或者对下图所示的放大器板进行小的修改。

正如作者所提到的，施工过程中最大的问题是微控制器对 SD 卡的检测。在多次尝试不同的 SD 卡失败后，我成功获得了一张容量为 4GB 的“Platinet”品牌 SD 卡，我将一个值为 10 kΩ 的上拉电阻连接到 SD 卡的 D0 引脚。

该收音机的其他功能如下：

最多可处理 999 个工位
红外遥控器是可选的
从 NTP 获取时间
可以用作闹钟，具有睡眠定时器
在无线电模式下每小时语音一次
如果显示器有背光引脚 您可以更改亮度
支持拉丁语、希腊语和西里尔语字符集
Community Radio Browser 集成为搜索引擎
通道列表可以 Excel 格式导出或导入（用于数据备份）。
绝对推荐通过 “PlatformIO” IDE 安装微控制器，安装方法用下图简单说明：

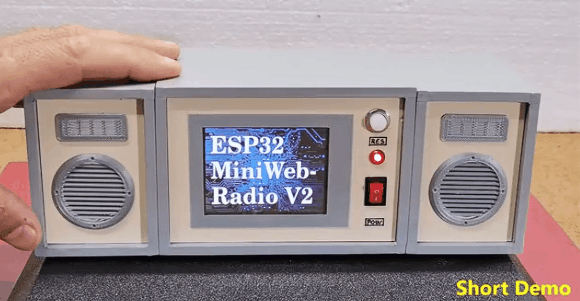

开机后，屏幕上会立即出现大标志，并且在后台设备连接到 WiFi 网络。几秒钟后，第一个 Internet 广播电台被激活。

我们可以在显示屏上读取许多信息：

车站名称和标志
当前播放的歌曲
volume 值
车站号
和当前 IP 地址

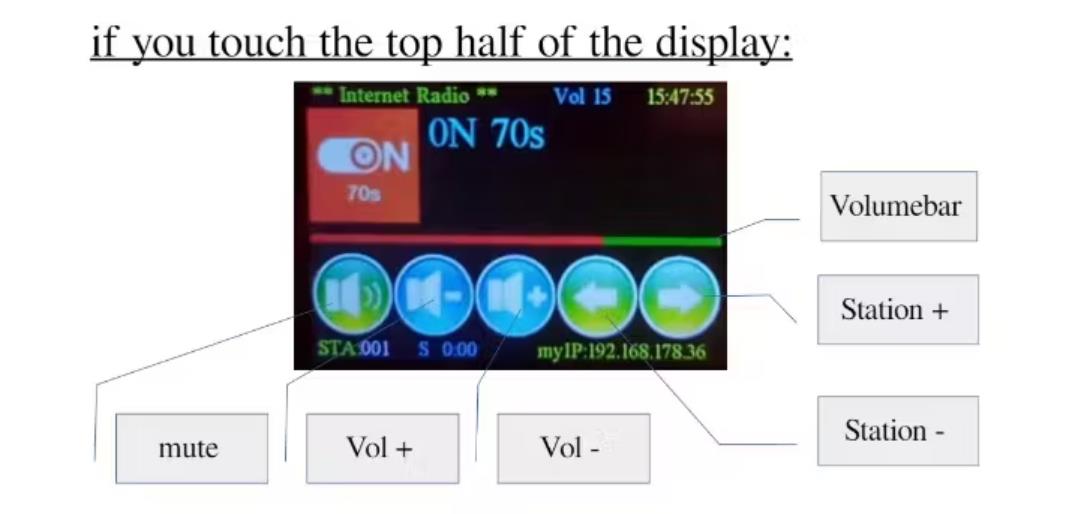

如果您触摸讲台的上半部分：

静音
音量 +
卷-
音量条
station + 和
站-
如果您再次触摸显示屏的上半部分：

音频播放器 （mp3）
时钟
收音机
和睡眠定时器
音频 MP3 播放器

它可以播放单首歌曲或播放列表

我们有 audio file name
第一个音频文件
下一个音频文件
播放所选文件
时钟

这里我们有大数字时钟，其中确切的时间是通过 Internet 自动设置的
当我们用这个按钮触摸时钟的上半部分时，我们可以为一周中的每一天设置闹钟

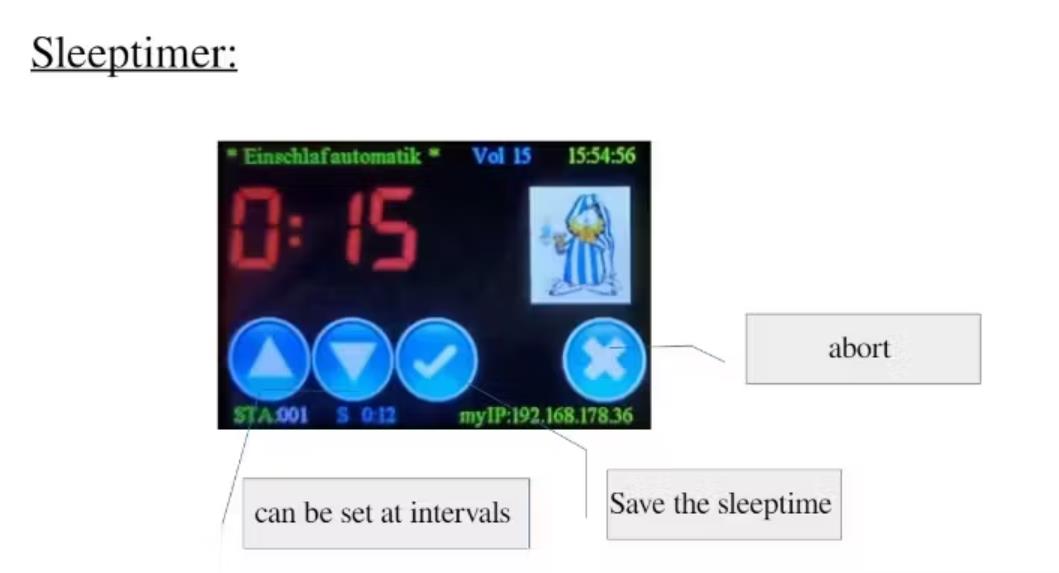

此外，它还有一个睡眠定时器

此外，您还可以查看所有功能的屏幕布局：

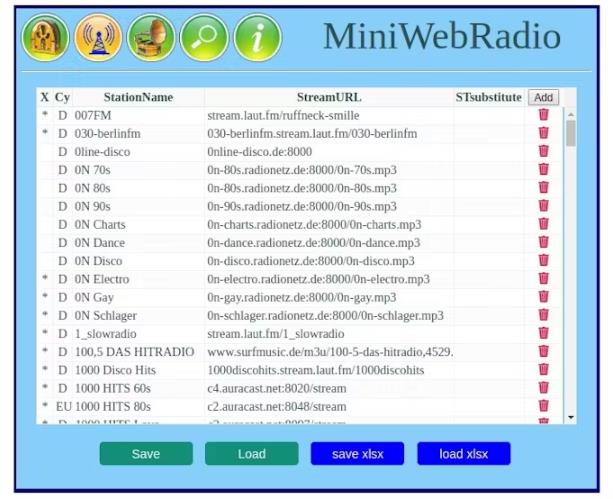

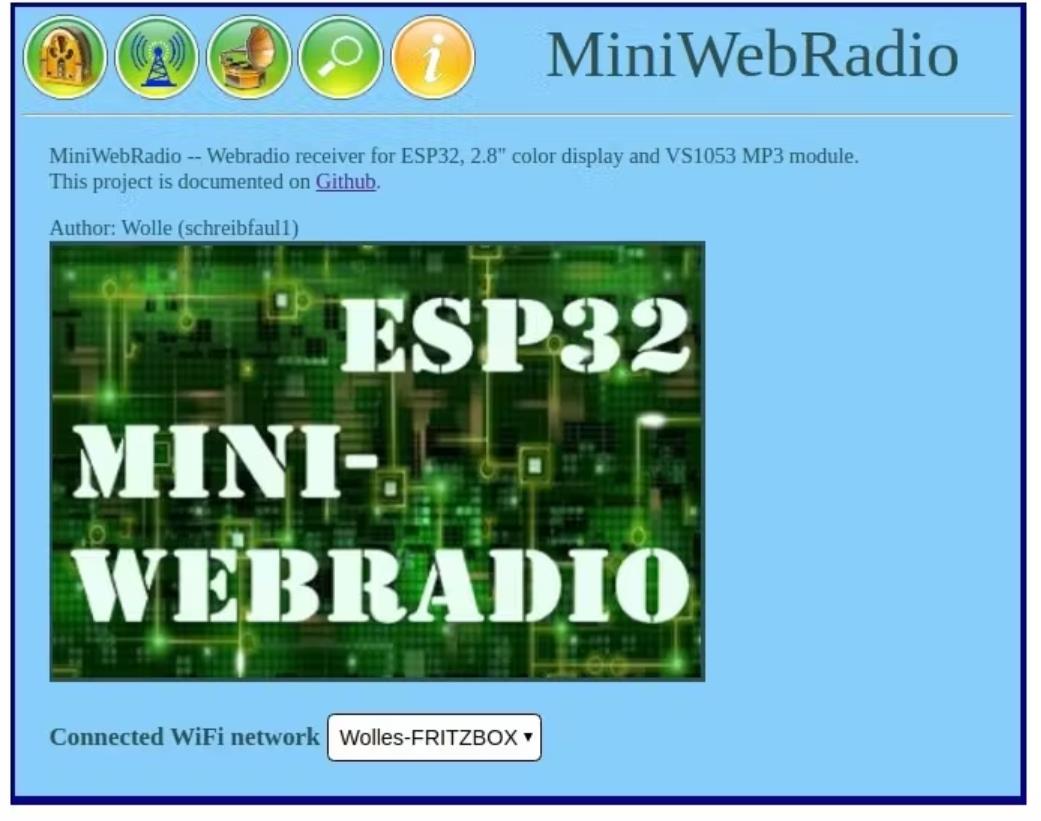

该设备通常运行速度惊人，因为图像是直接从 SD 卡下载的，而不是使用微控制器绘制的，这是作者的另一个天才想法。因此，我们可以非常快速轻松地更改背景、数字样式、插入徽标和其他字符，而无需更改任何代码。在“Stations.csv”文件中输入新 Internet 站点的方法，以及备份和恢复它们的方法也非常简单。似乎这还不够，该设备可以通过一个漂亮的 Web 界面进行控制，该界面具有更多选项以及作为搜索引擎的“Community Radio Browser”。该屏幕显示设备的本地 IP 地址，我们需要在任何 Web 浏览器中输入该地址。

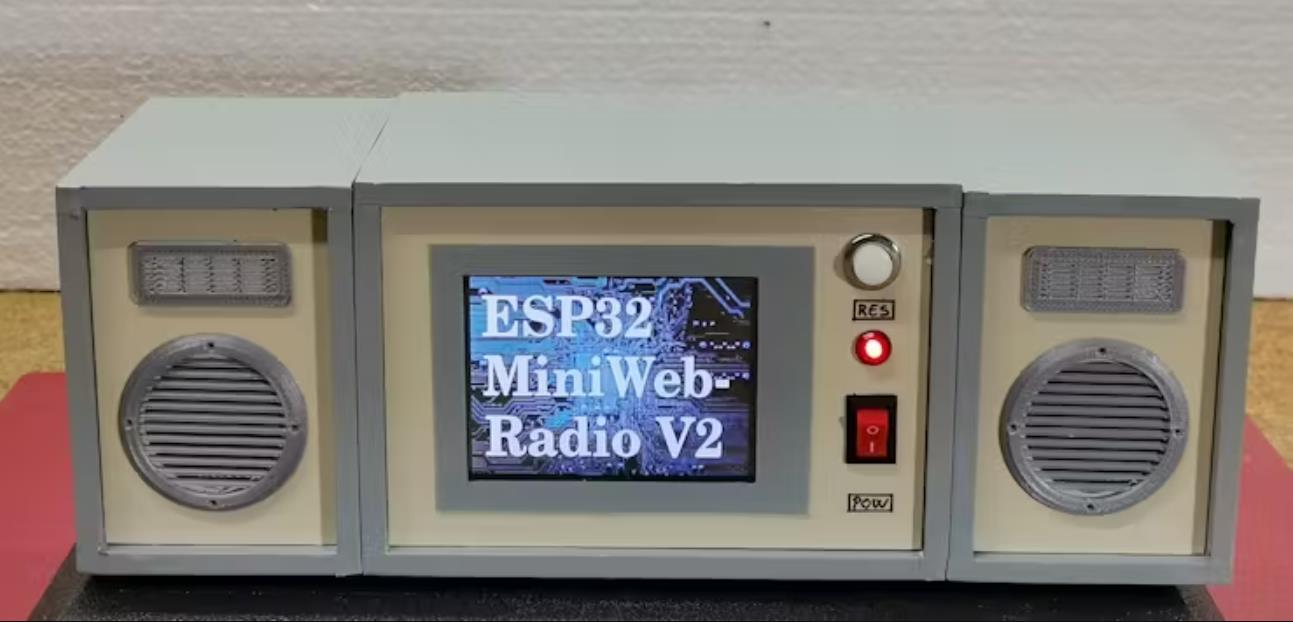

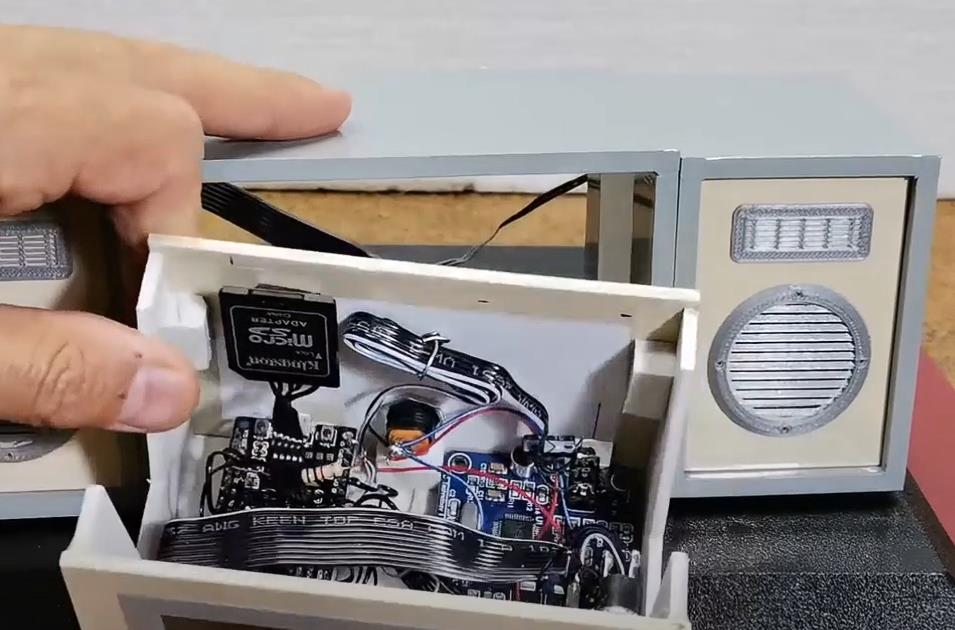

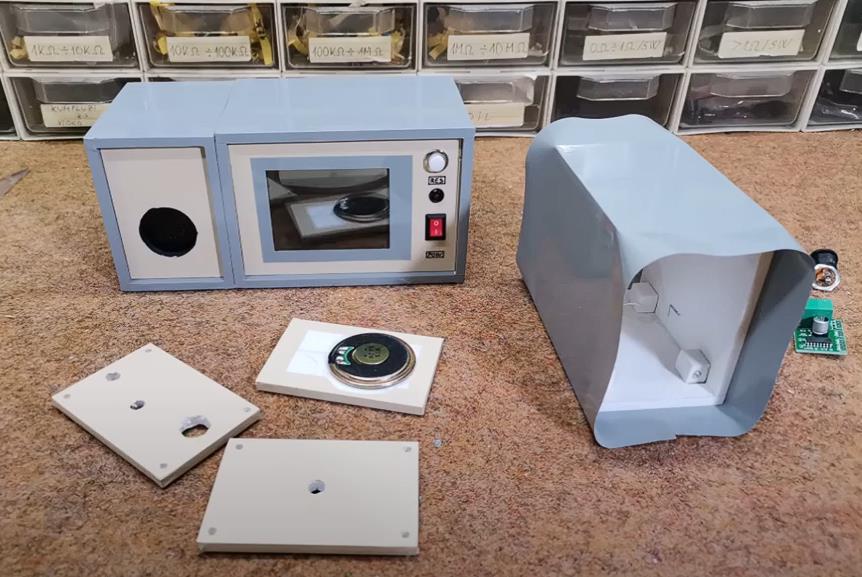

最后，将整个设备嵌入一个合适的 PVC 材料制成的盒子中，厚度为 3 毫米和 5 毫米，并涂有彩色自粘墙纸。

【Arduino 动手做】ESP32 网络收音机、MP3 播放器和闹钟
项目链接：https://www.hackster.io/mircemk/esp32-internet-radio-mp3-player-and-alarm-clock-326cee
项目作者：北马其顿 米尔塞姆克（Mirko Pavleski）
项目参考：https://github.com/schreibfaul1/ESP32-MiniWebRadio
https://www.youtube.com/watch?v=6QbPee2583o
项目视频 ：https://www.youtube.com/watch?v=w1pbAk7WA2o
项目代码：
https://github.com/schreibfaul1/ESP32-vs1053_ext
https://github.com/schreibfaul1/ESP32-MiniWebRadio
