、制作背景
AI人工智能时代已到来，机器狗机器人已经越来越多的走入人们的生活和工作。在我的工作单位，近期也引入了机器狗开展日常巡检工作，代替人类进行一些可能存在风险的日常巡检工作。在生活中我想到社区生活中也有很多可以让机器代替的工作，比如除虫时需要人工喷洒有毒的农药、电单车充电区域存在火灾隐患需要经常巡检、消防通道堆放杂物也需要定期提醒、在小区里高速单车骑行的小学生有撞到老人的风险需进行提醒、在喷泉边玩耍捞蝌蚪的小孩有溺水的风险….安全隐患无处不在，但是摄像头不是万能的，物业保安也不可能做到面面俱到，引入巡检小车开展巡检工作就很有必要。

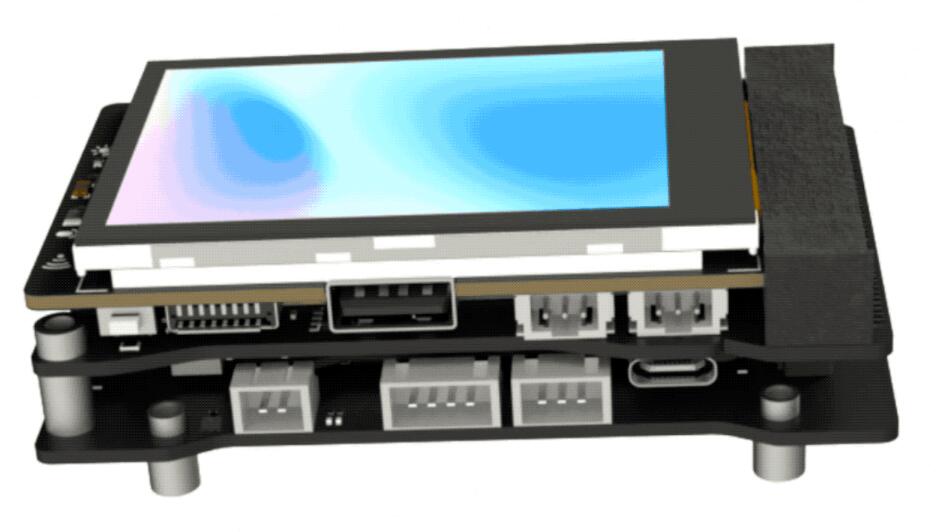

基于行空板M10配合电机扩展板之后，为行空板赋予了行动能力，用行空板来模拟巡检就有了可行性。因此我尝试先从电单车充电区域的日常巡检着手，用行空板制作一个可以巡检并进行同步提醒物业侧的巡检小车。
二、需求分析
我们小区的电动自行车充电区域是安排在地下一层的停车场，每个单元都有一个固定区域存放电单车并且提供充电功能。然而电瓶老化、充电装置损坏等都有可能引发危险，一旦着火，后果不堪设想。所以我基于这个问题，考虑从以下几方面开展巡检工作。
1、温度：利用非接触式红外温度传感器，对电车和物体表面温度进行检测。如果温度高于60℃，则认为属于高温状态，提醒物业加强巡逻和安检，第一时间对安全隐患进行处理。
2、烟雾：利用烟雾传感器，对地下停车场的烟雾进行检测。如果有烟雾浓度过高，也说明是存在风险的。
3、视频：通过大屏幕实时回传地面巡逻视频，与车库顶部摄像头形成立体监控网络，有效消除监控盲区，确保安全隐患能够被及时发现。

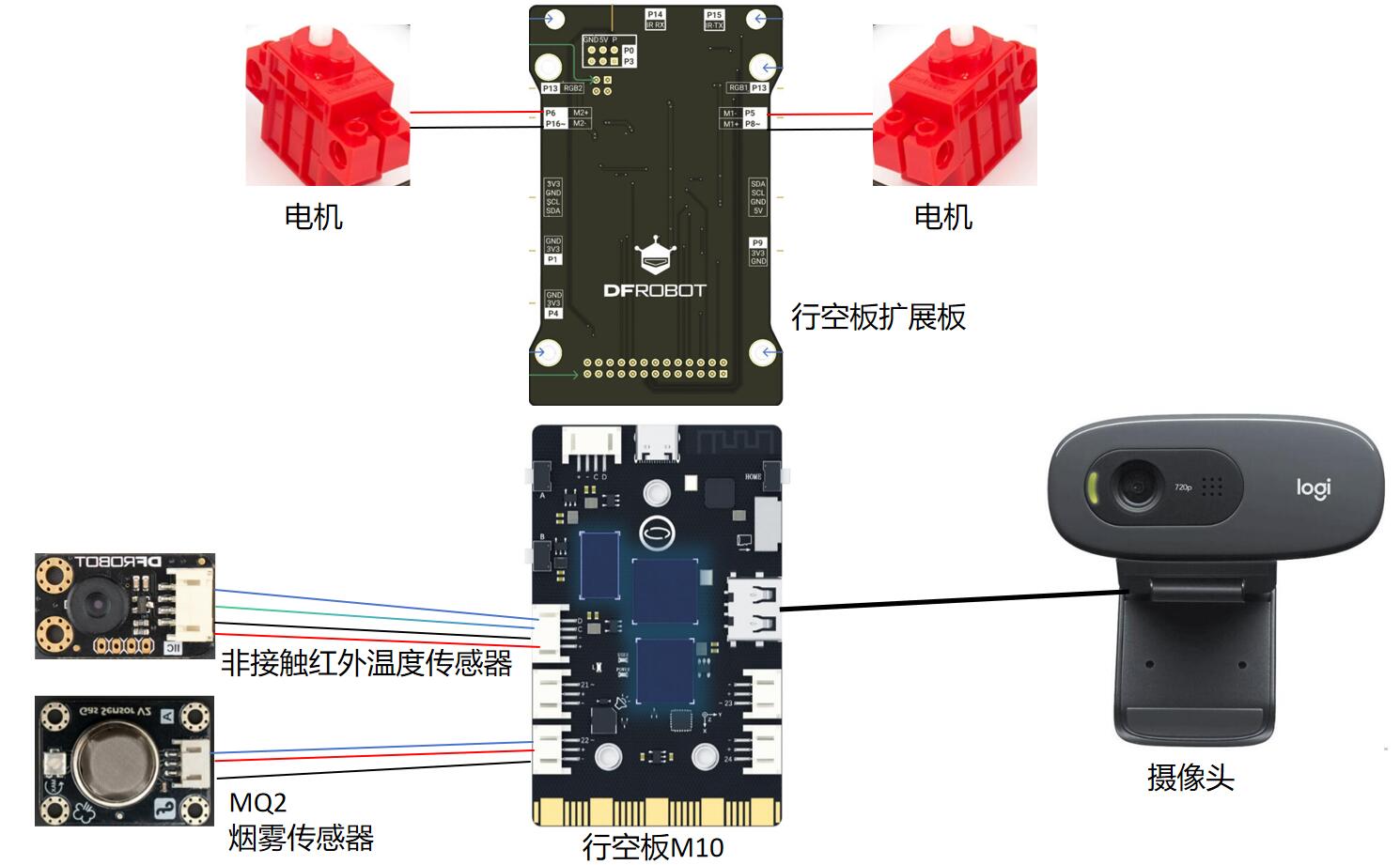

三、材料清单
四、外观设计

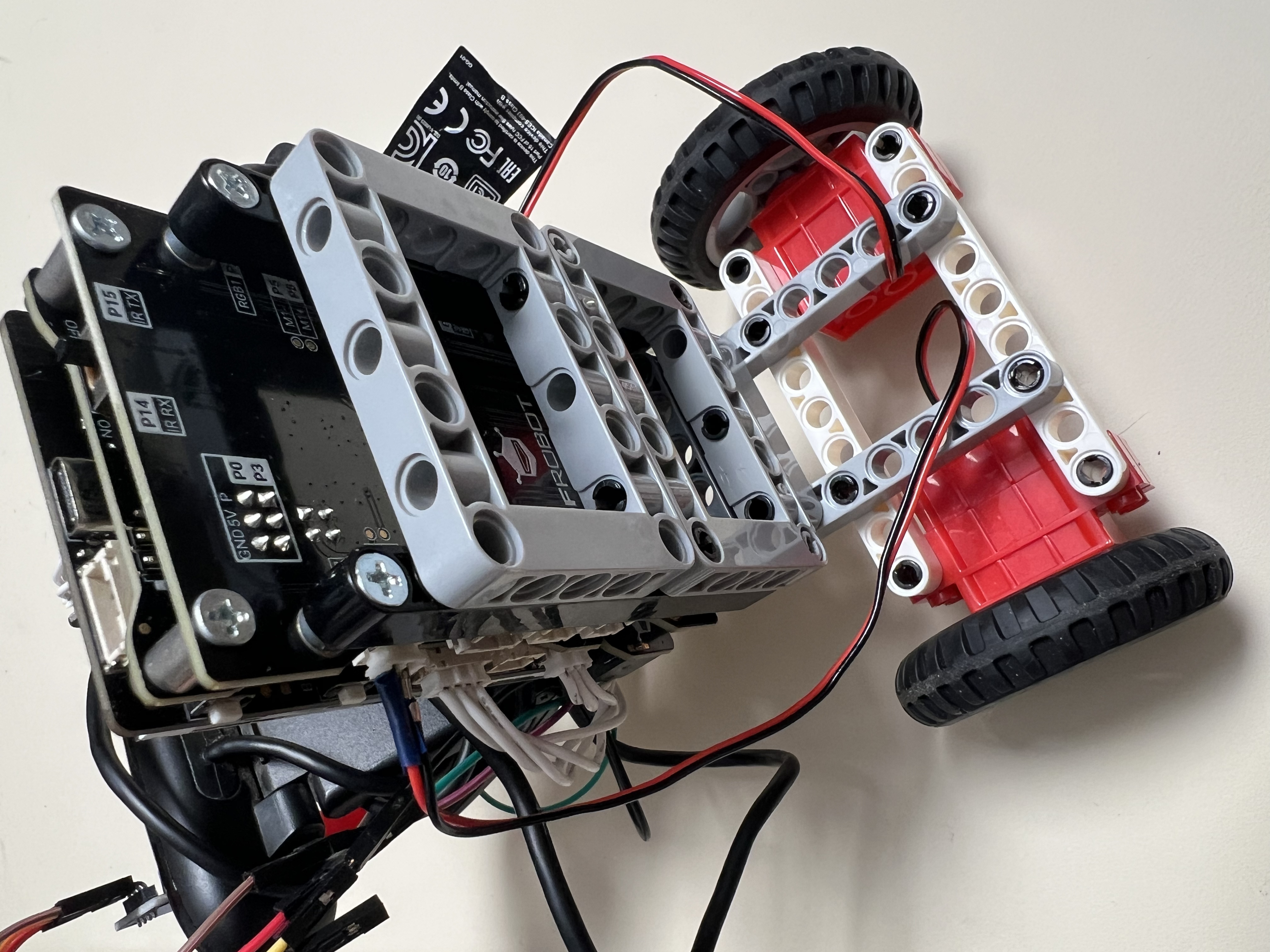

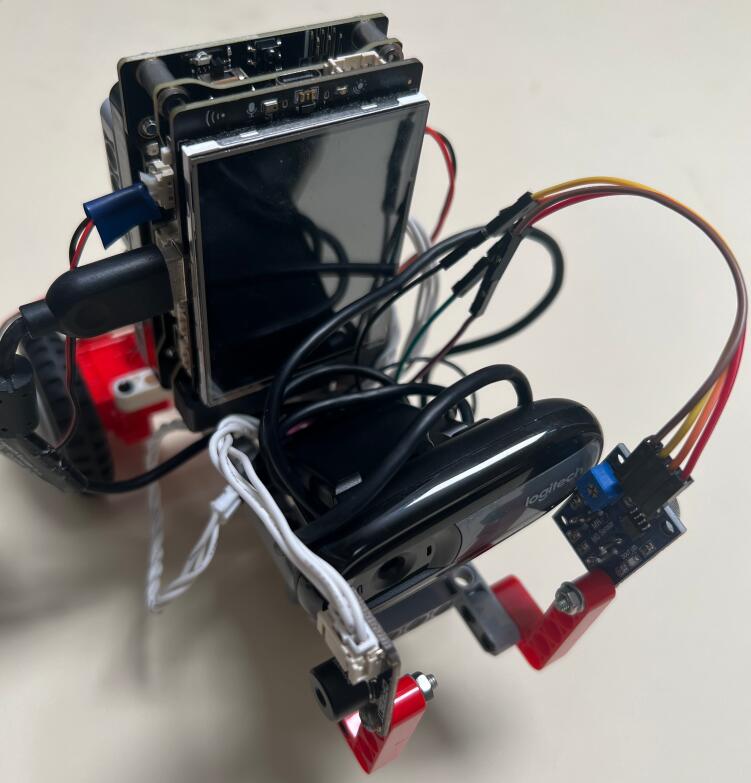

由于行空板的扩展板与乐高兼容，本作品采用乐高电机配合乐高结构件进行搭建。传感器通过M3螺丝和垫片固定在乐高配件上。外形简单轻便。
六、物联网
本项目需要将设备采集到的数据和视频，实时回传到物业办公室的大屏上进行呈现。就需要利用物联网实现该功能。
1、启动SIOT

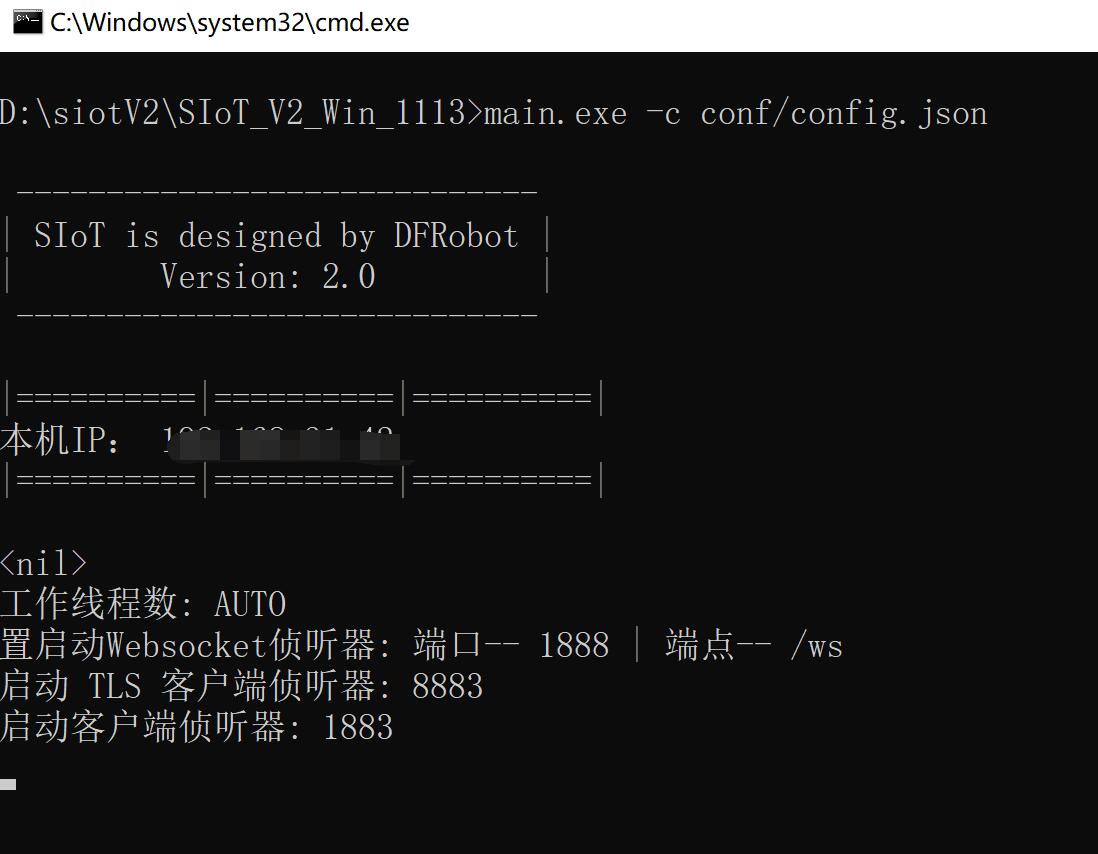

在mind+官网可查阅详细介绍，找到适合自己的安装包进行下载。下载后启动SIOT服务。

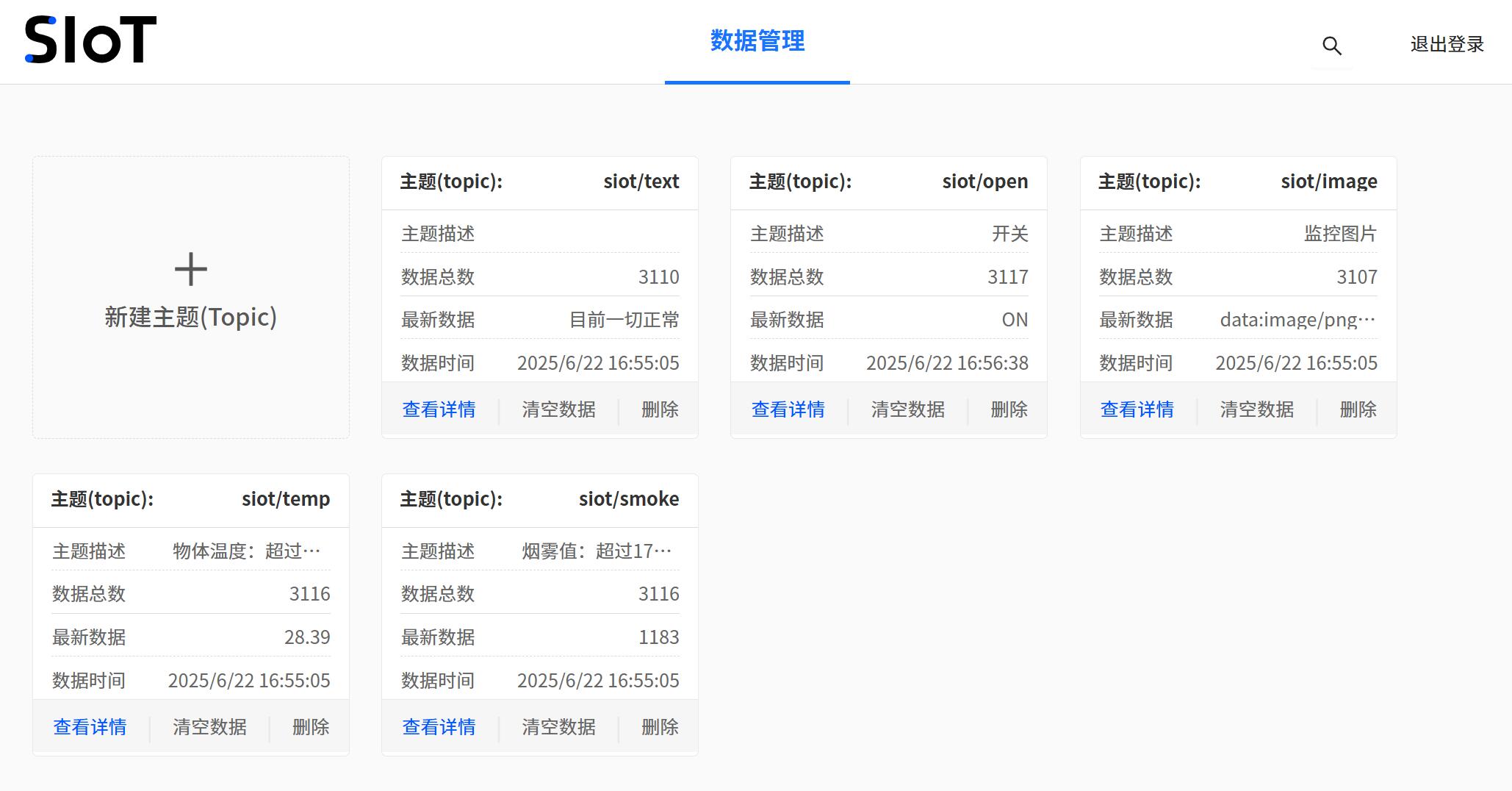

启动后登录本机ip地址，加8080端口号，可打开SIOT V2终端地址。在siot主题下分别创建text（显示告警文字）、open（显示告警按钮）、image（回传视频）、temp（物体温度值）、smoke（烟雾值）。
2、行空板连接物联网
注意需要将地址改为启动物联网服务的电脑本机ip，可通过ipconfig命令查询。

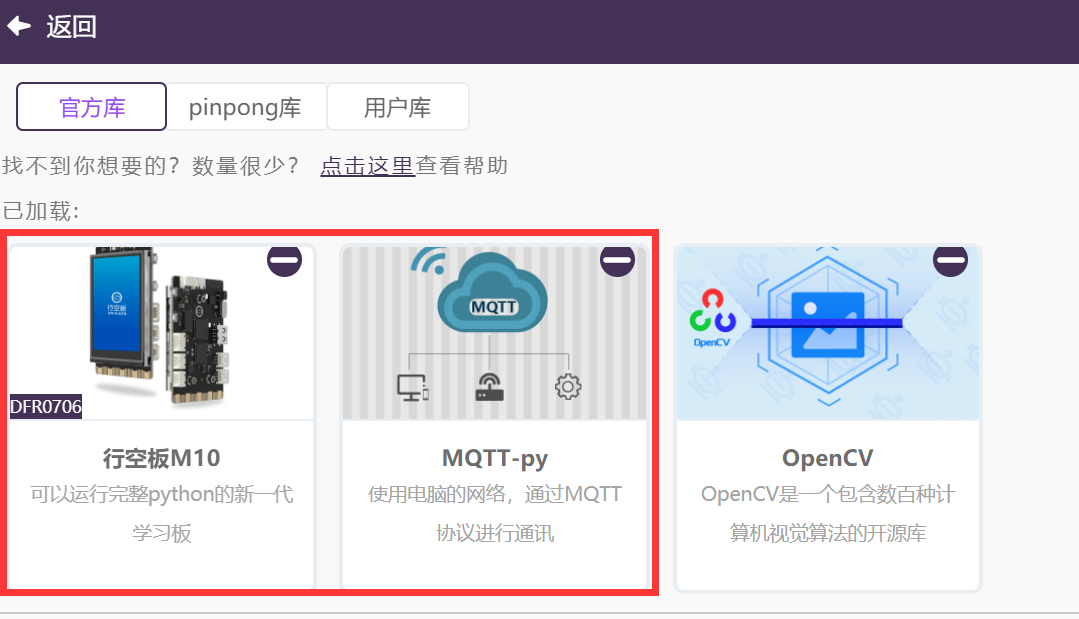

为行空板扩展MQTT库。

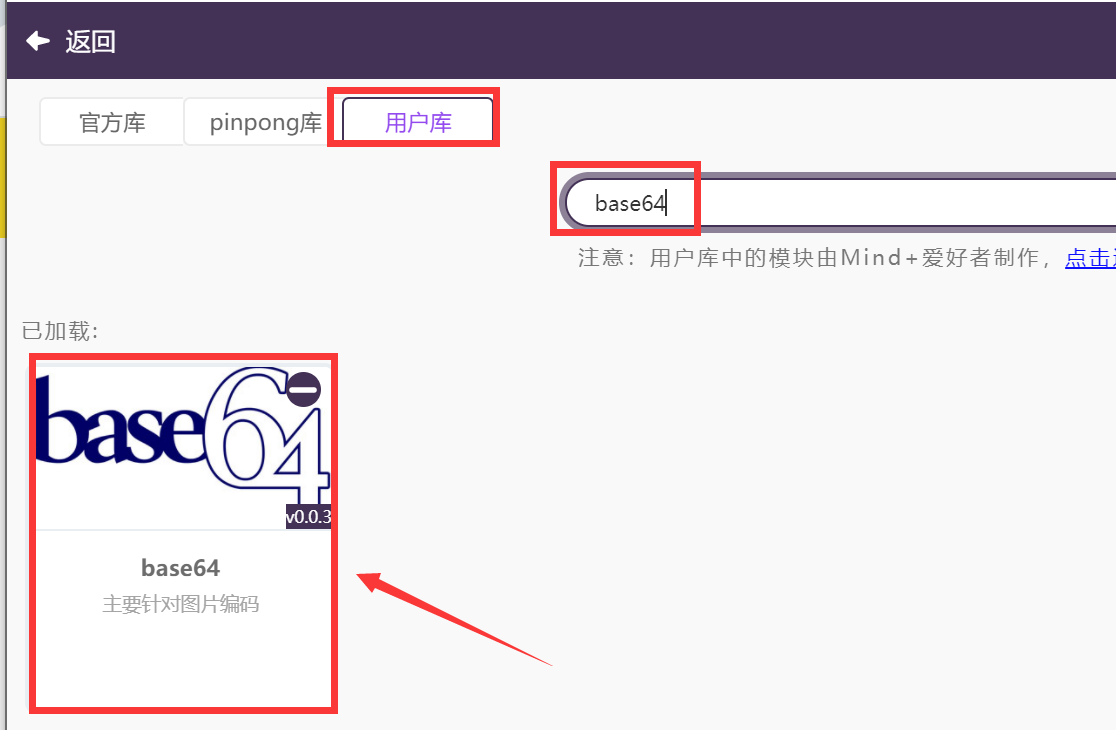

由于需要回传实时图像，图像要进行base64转换后才能回传。因此还需要在用户库扩展base64。

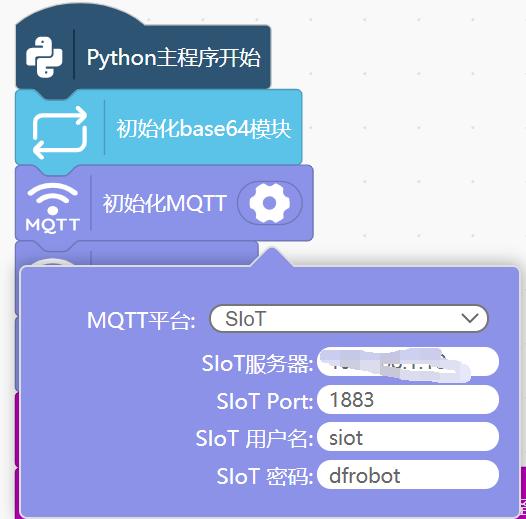

在代码中对物联网进行设置，ip地址与本机地址一致，端口号为客户端侦听器1883.

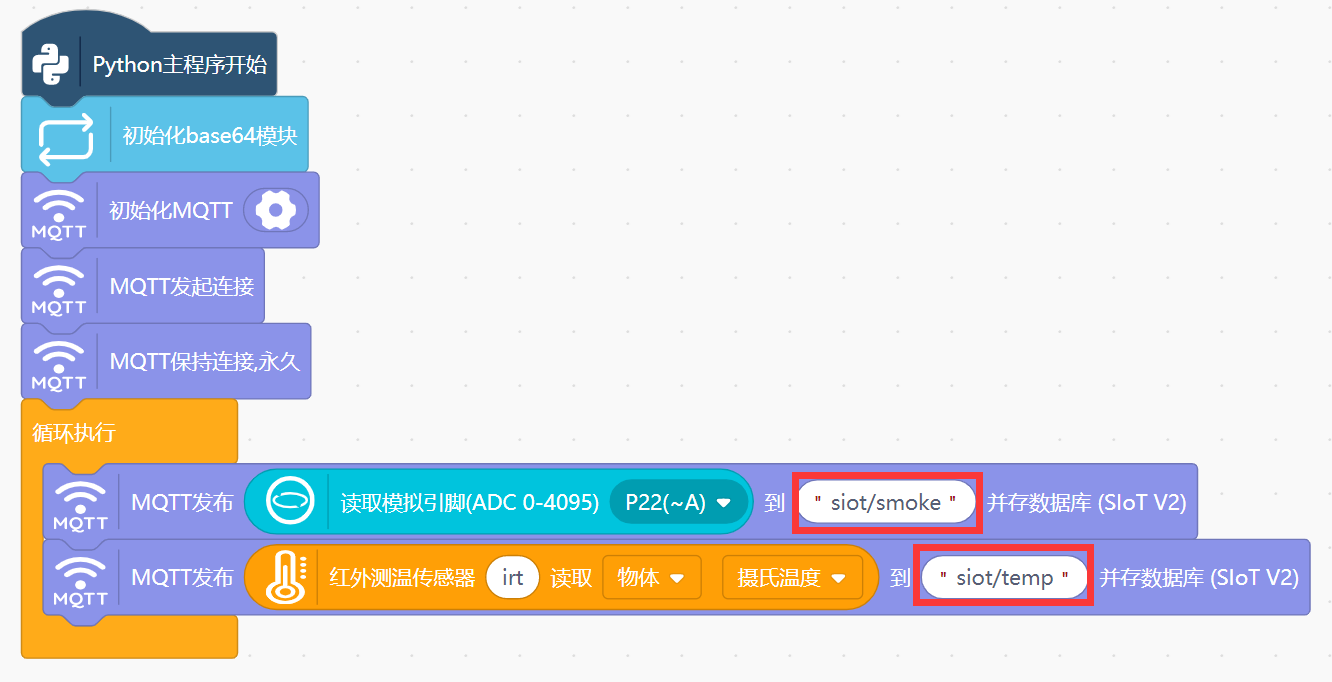

将读取到的实时数据，发布到对应的主题，存储在数据库中。
3、设计大屏效果

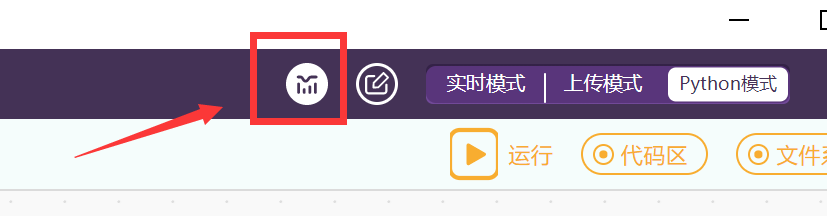

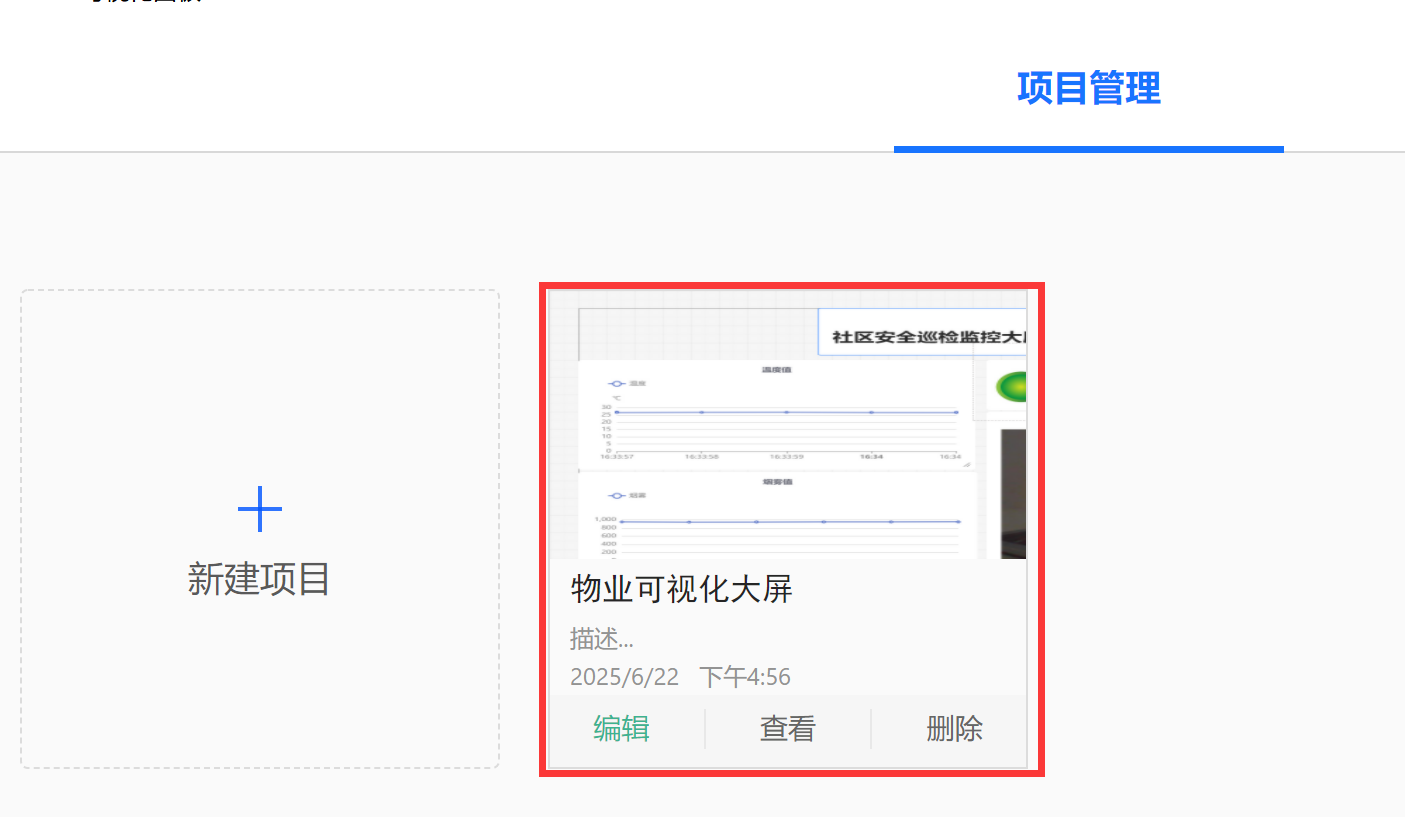

点击可视化大屏按钮，对大屏进行设计。

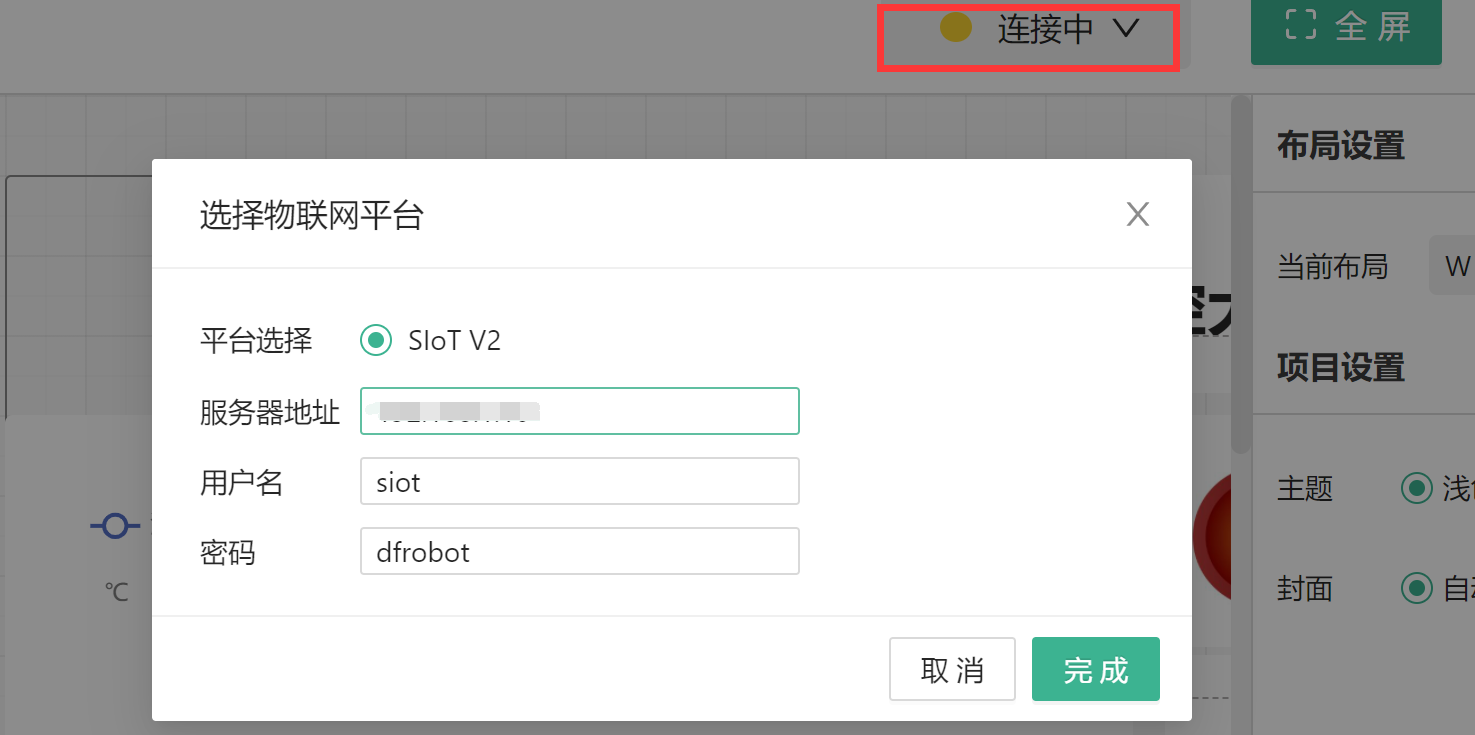

点击可视化大屏的“数据源设置”，将其设为当前物联网服务启动的电脑ip，用户名密码统一为siot/dfrobot。

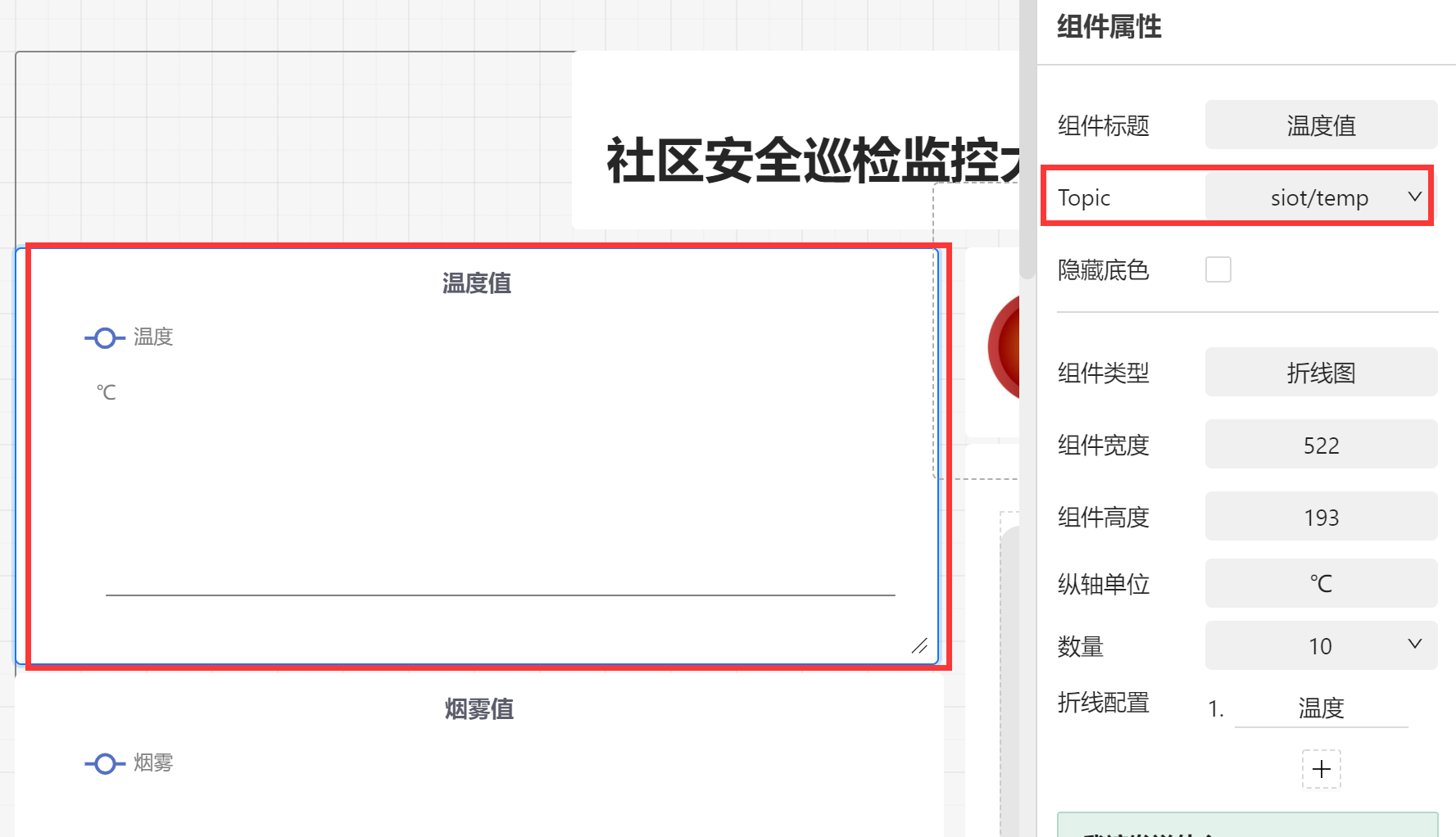

设计大屏展示内容，并为每个元件绑定对应的主题。
七、程序

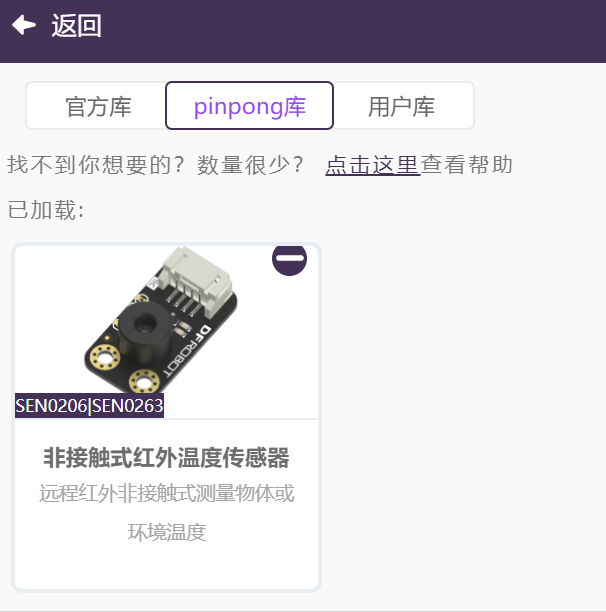

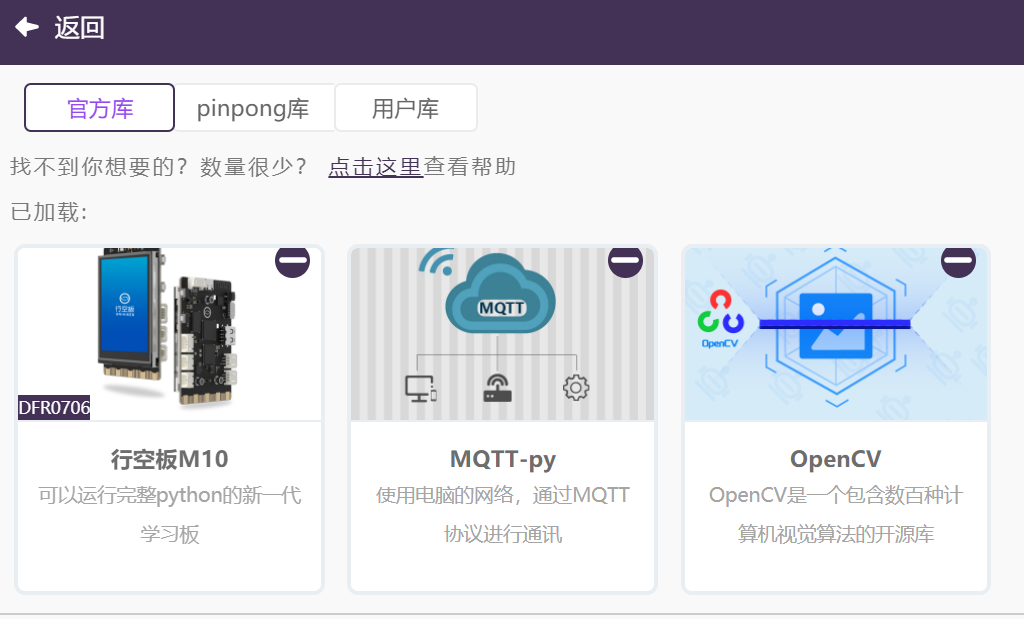

本程序由于需要传输摄像头图像，读取非接触传感器数值，因此还扩展了以下库包。
详细代码：

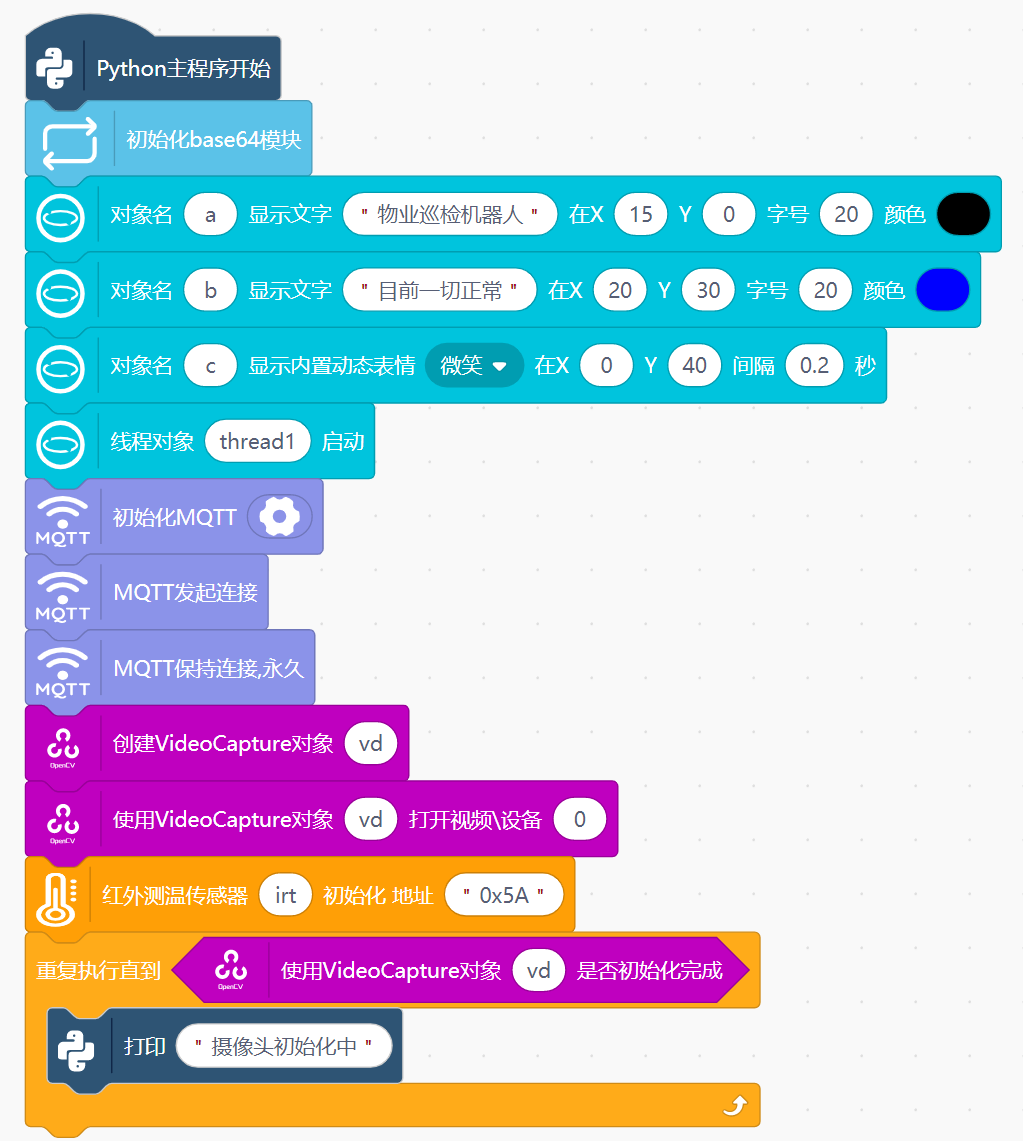

1、设备初始化
分别初始化base64、物联网、摄像头、红外I2C接口。并设置行空板初始画面为一切正常和笑脸。由于巡检中需要小车运动，因此启动线程控制运行路线，具体线程内容后面介绍。

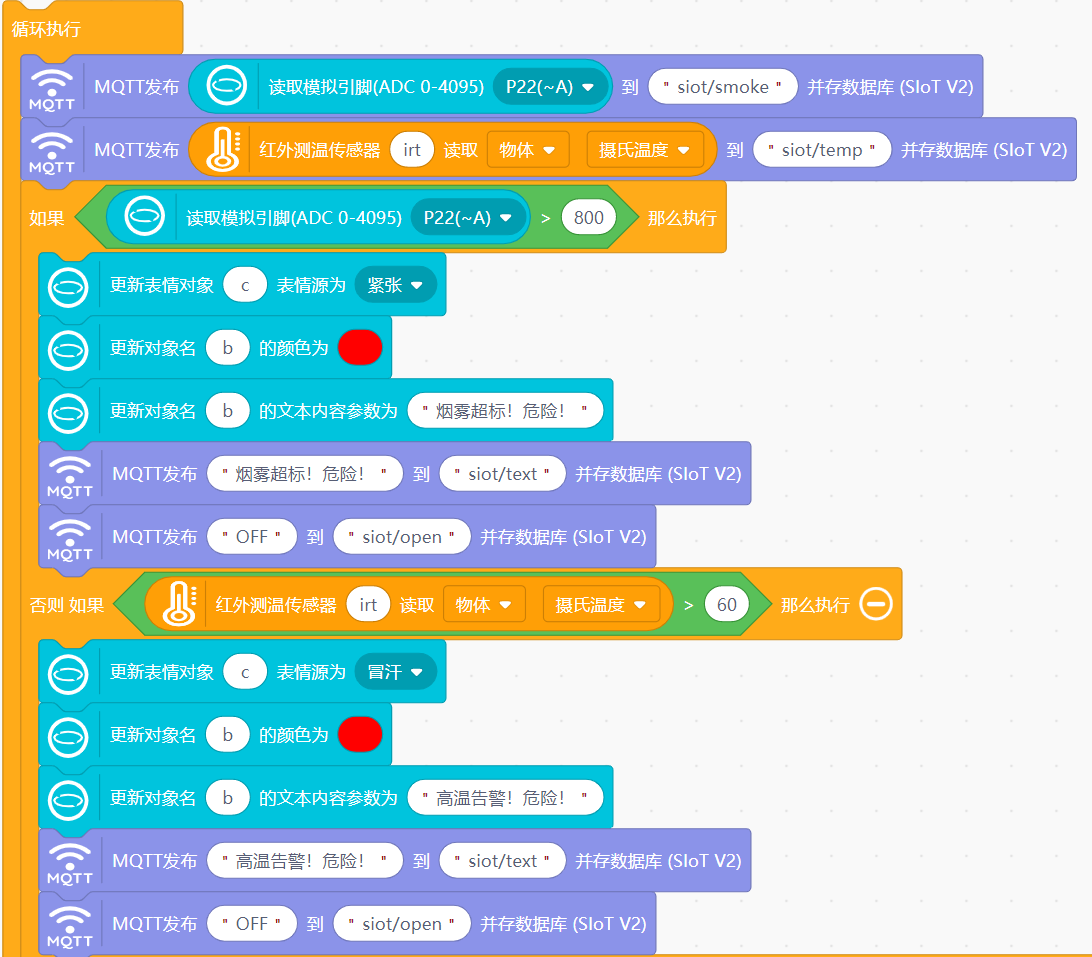

2、读取数据传入物联网
读取物体温度和烟雾传感器的数值，实时传入物联网。

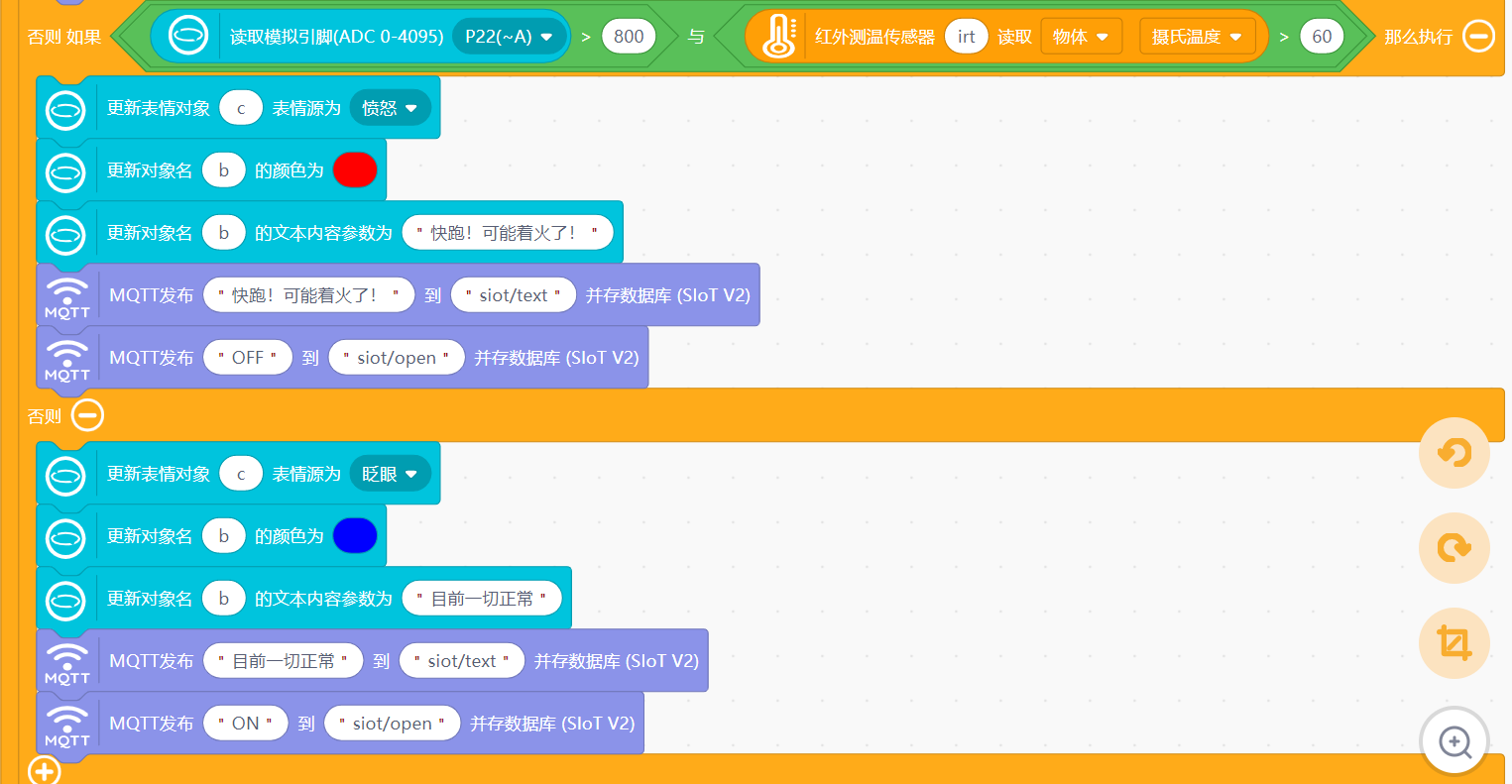

同时对数值进行判断，如果烟雾值超过800，行空板切换为紧张的表情，显示“烟雾超标，危险”。该提示信息同步通过text和open主题，传给大屏展示该判断结果。
同理如果温度高于60，则提示“高温告警！危险！”
如果既有高温又有烟雾，那就说明已经危险系数很高了，走为上策！！！
如果一切安好，则显示正常的表情和文字，不用太紧张。

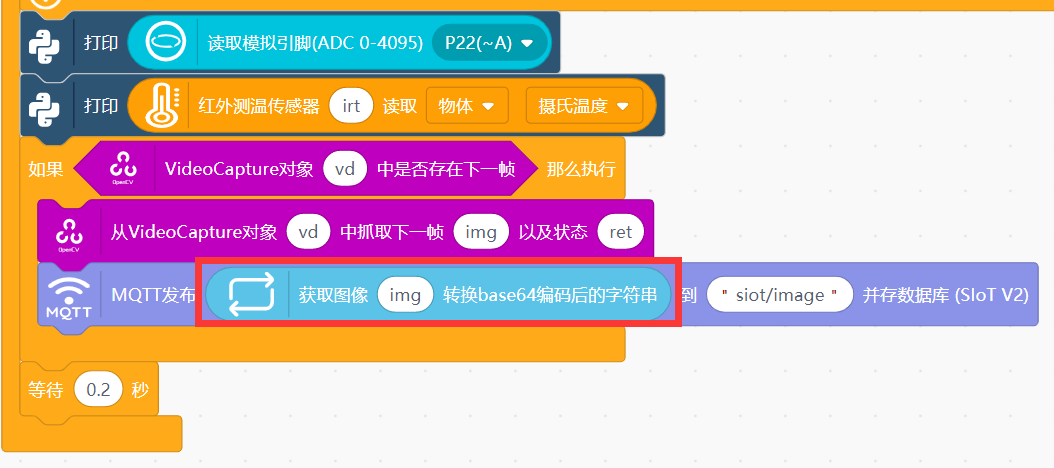

以上数值为了便于调试，同步打印到代码区进行实时查看。需要对检测到的视频每一帧图片，转换为base64编号格式后，传入物联网端。便于大屏同步显示回传图像。

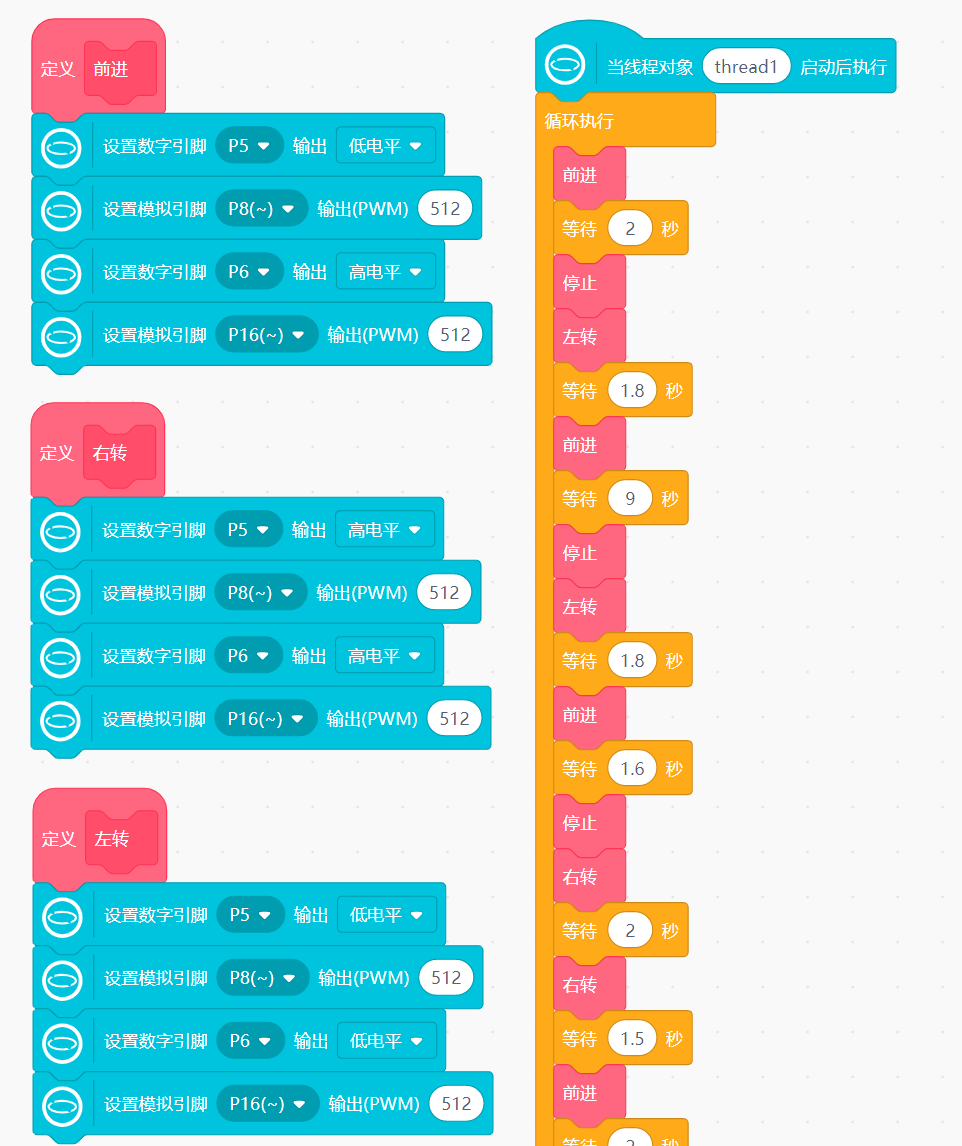

3、巡检运动
巡检小车的运动轨迹通过线程实现控制。分别设置了前进、左转、右转几个函数，经过测算后，调整出巡检路线。
八、其他配件

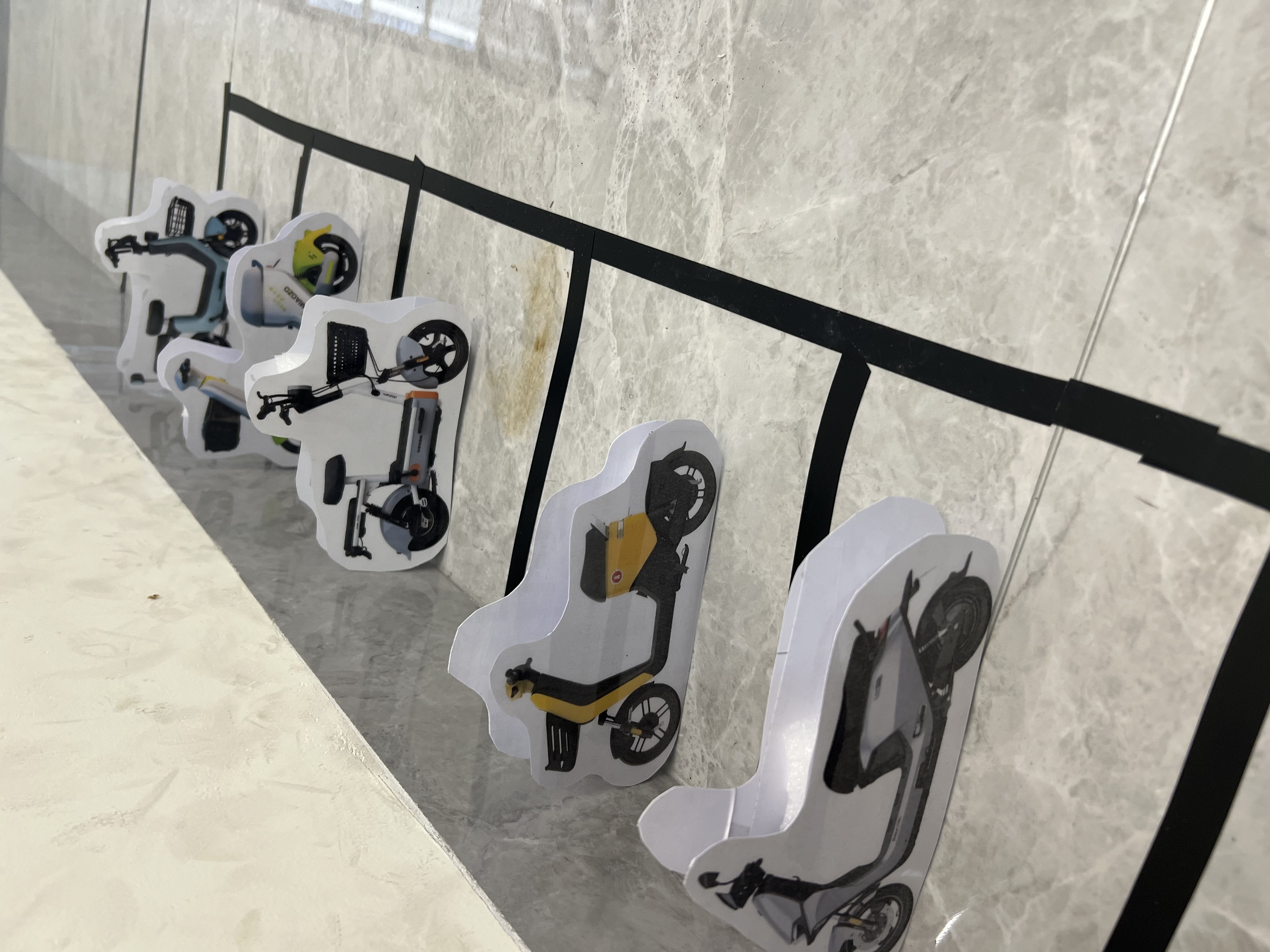

为了模拟电单车停车区域，我打印了几个不同电动自行车的图片，做出简易模型。再用胶带贴出电单车停车区域，模仿实际充电区域。让巡检小车在该区域进行巡检。
 |  |

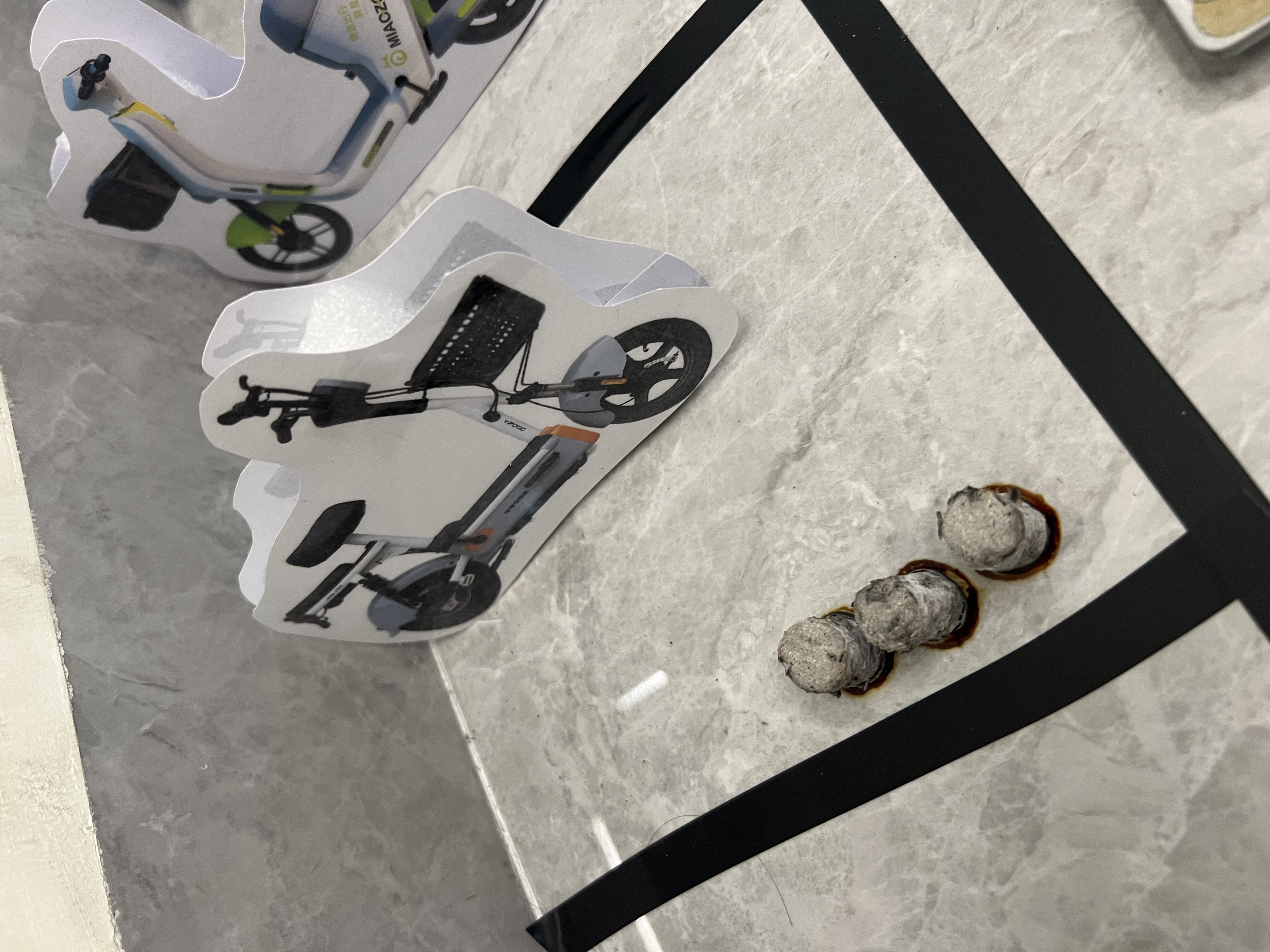

为了测试烟雾效果，在停车区域放置点燃的艾条。烟雾传感器识别到高达1300多的烟雾值，大屏同步显示告警效果。拍照出来烟雾效果不明显，可实际上整个房间都弥漫着烟雾，烟还是很大的。
 |  |
