【Arduino 动手做】如何制作最简单的Arduino欧洲轮盘游戏- Makelog(造物记)

得益于“Charlieplexing技术”，构造大大简化。

轮盘是一种游戏，其名称源于法语单词“小轮子”，很可能源自意大利游戏“Biribi”。在游戏中，玩家可以选择投注单个数字、不同组合的数字、红色或黑色、奇数或偶数，以及数字大小（19-36）或小数（1-18）。为了确定获胜数字，荷官会朝一个方向旋转轮盘，然后朝相反方向旋转滚珠，使其沿着轮盘外缘倾斜的圆形轨道旋转。

轮盘有两种流行类型：美式轮盘和欧式轮盘。欧式轮盘只有一个零，而美式轮盘有两个零。两者的数字顺序也不同。

这次我将向您介绍如何制作电子版欧洲轮盘，其中球的运动通过 LED 的连续点亮来模拟。

请注意，您可以在“www.theohupkens.nl/English/RouletteWheel.html”上查看原始项目，我只对代码进行了轻微修改，增加了一个旋转持续时间级别。在我之前的一个视频（https://www.youtube.com/watch?v=H_85lFRJ9T8&t=7s）中，我也演示了 Arduino 轮盘赌，但它的制作过程要复杂得多，难度也更大。

这次采用了 Charlieplexing 技术，也称为三态复用、减少引脚数的 LED 复用、互补 LED 驱动和交叉复用。这是一种用于驱动多路复用显示器的技术，利用微控制器上相对较少的 I/O 引脚来驱动大型 LED 阵列。

由于采用了这种技术，这次省去了 74HC595 移位寄存器，并且该设备的构建非常简单。它仅包含几个组件：

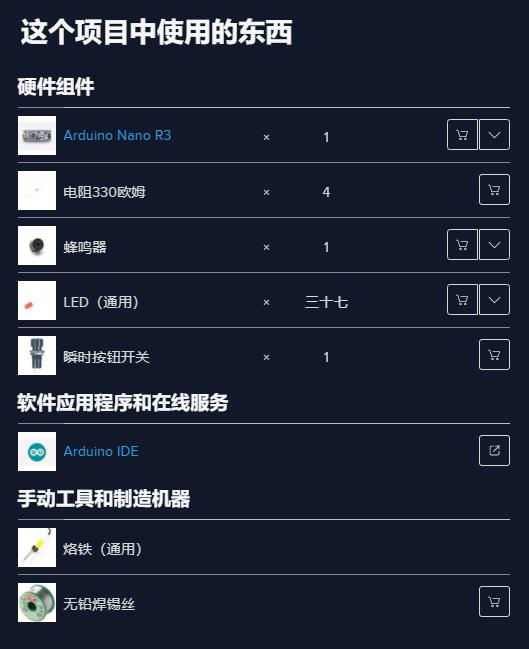

Arduino Nano微控制器
37个LED
五个电阻器
按钮，
和议长

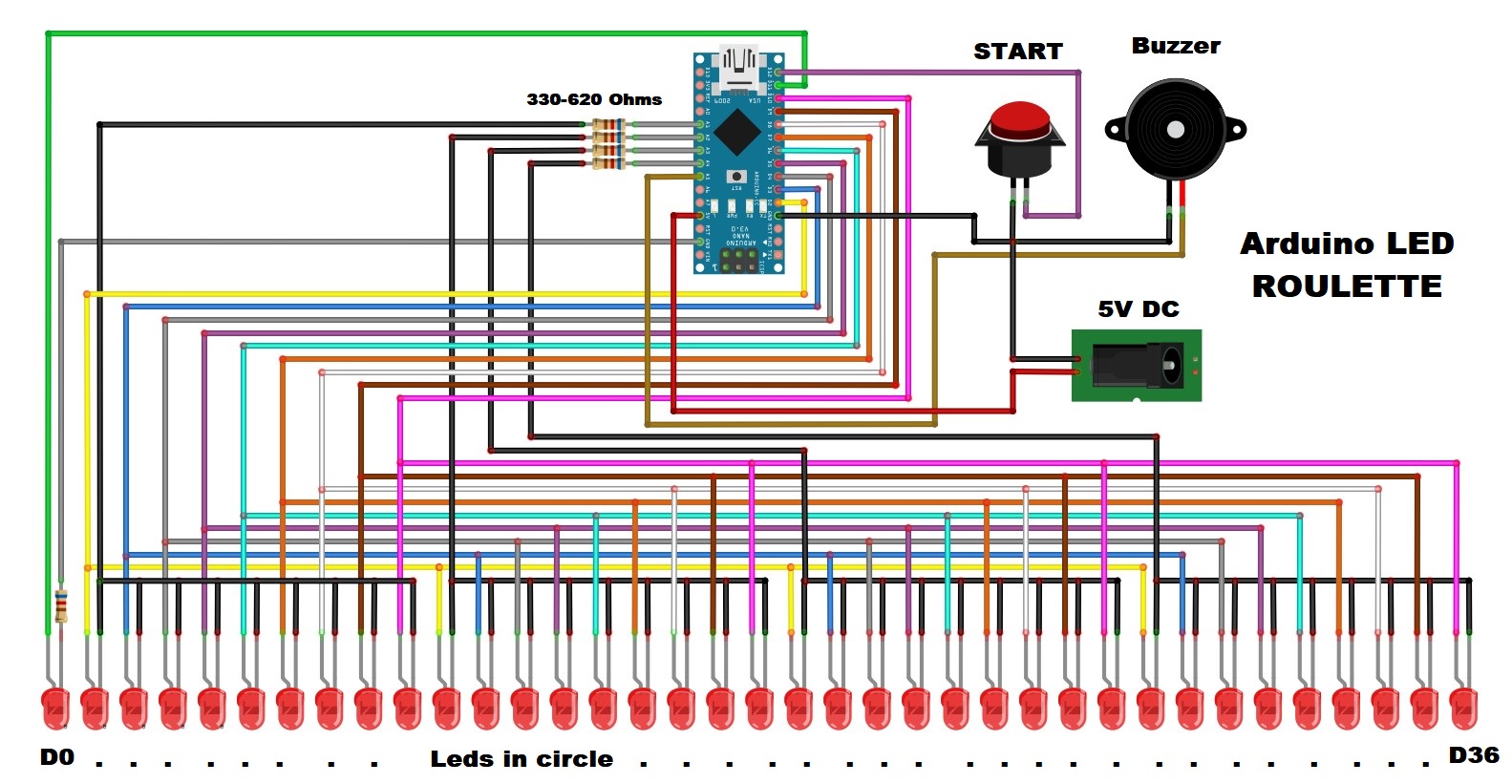

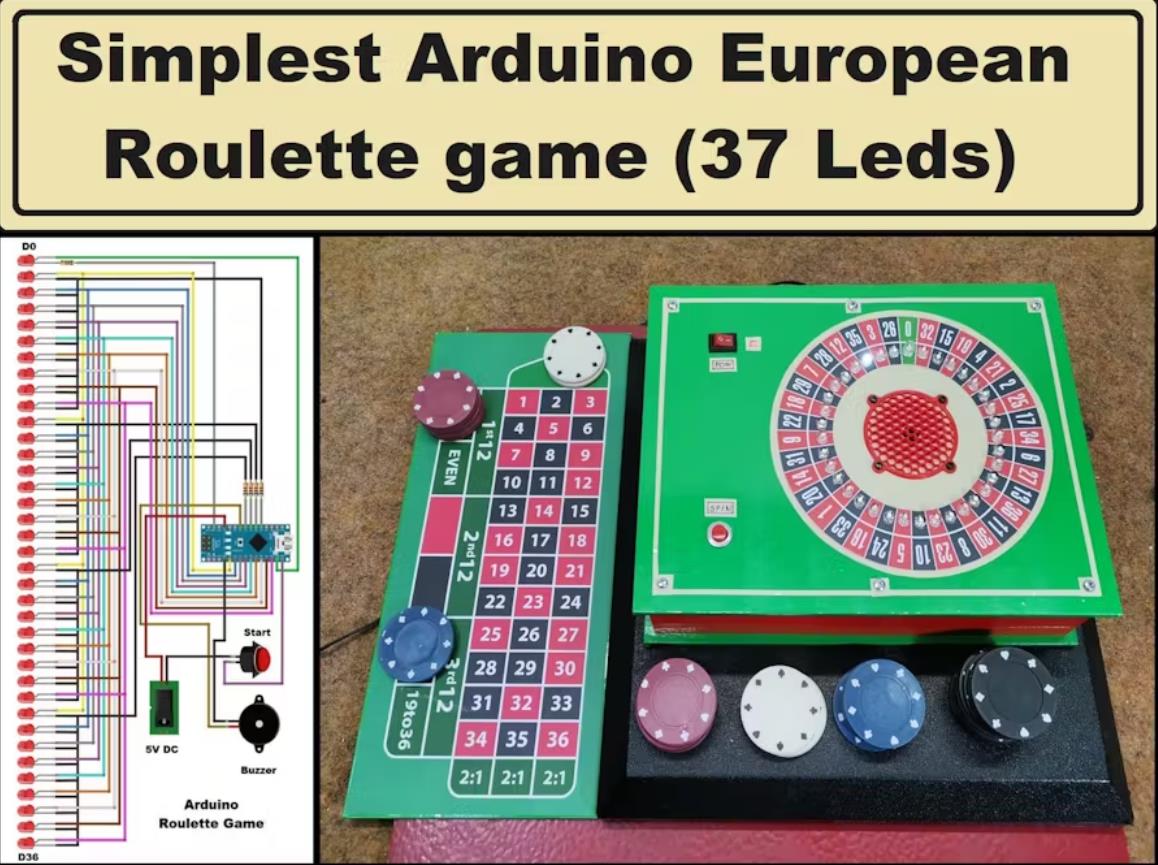

关于二极管的连接方式，简单介绍一下。第一个二极管直接连接到 D11 引脚，并通过合适的电阻接地。其余 36 个二极管分为 4 组，每组 9 个。每组的阴极通过电阻连接到 A1 至 A4 模拟引脚。每组的阳极按顺序连接（例如：Led2、Led11、Led20、Led29 连接在一起并连接到 Arduino 的 D2 引脚），这 9 个端子连接到 Arduino 的 D2 至 D10 引脚。

现在让我们看看该设备在实际中是如何工作的：

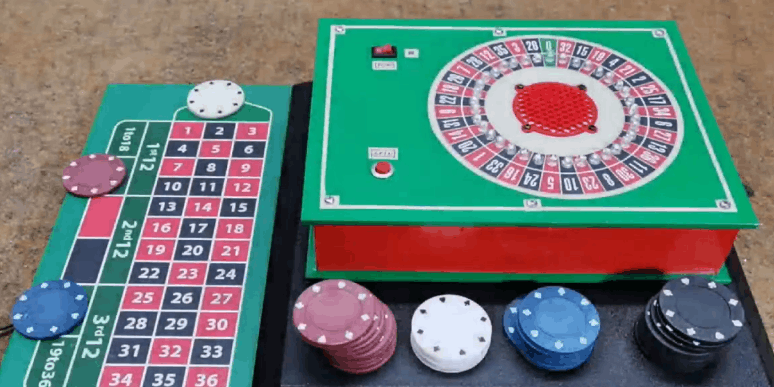

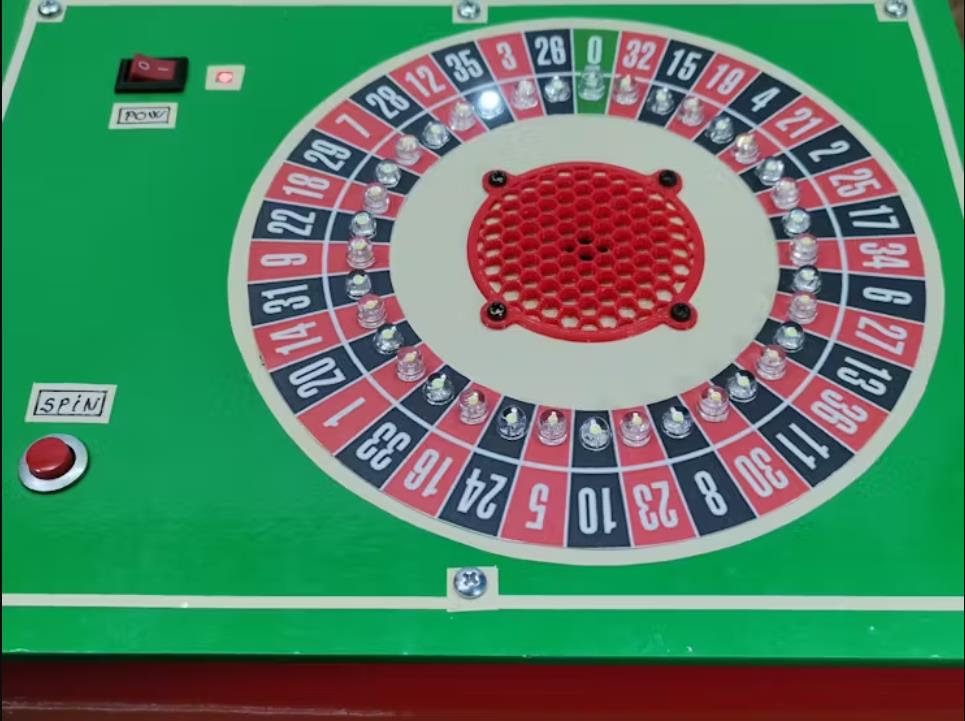

启动后，四个 LED 会短时间旋转。启动后，四个 LED 会短时间旋转，之后一个 LED 会保持亮起状态。要转动球（LED），我们必须按下按钮，松开按钮后游戏就开始了。球的旋转时长有三个级别。如果按下按钮少于 0.5 秒，旋转速度最低；0.5 到 5 秒为正常旋转速度；最后，如果按下按钮超过 5 秒，则需要一分钟或更长时间才能停止球。

在球移动的整个过程中，扬声器都会发出特征声音。

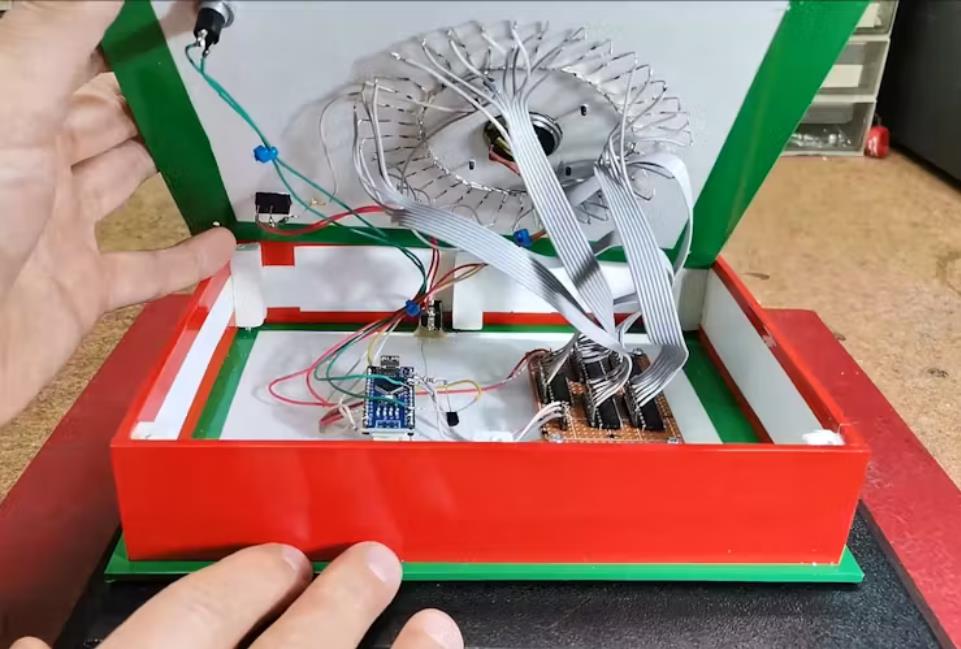

下面你可以看到该设备的制作方式

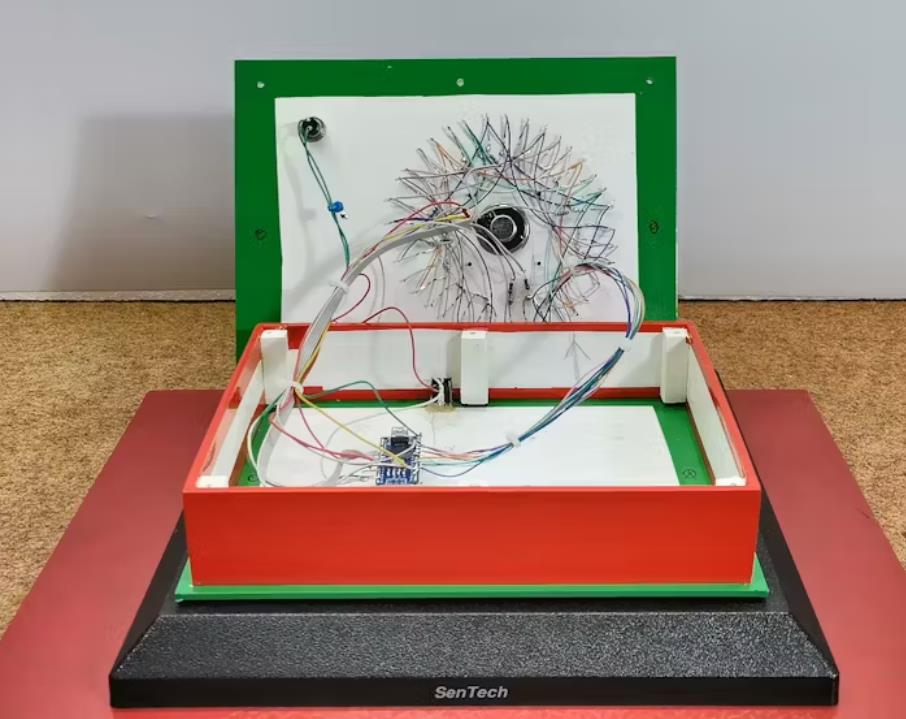

最后，将整个装置安装在合适的盒子中，该盒子由厚度为3毫米的PVC板制成，并用自粘彩色壁纸覆盖。

项目代码

代码

// Roulette, European Wheel
// c(2017) Th.M. Hupkens. Tested with an Arduino nano

#define PushButton 12

#define Click A5
#define ZeroLed 11
int quarter = A1; // Keeps track of in which quarter the current led is
int led; // Keeps track of which led is ON
bool CCW = true; // Counter clockwise
void setup() {
  for (int i = 2; i <= 11; i++) pinMode(i, OUTPUT);
  pinMode(PushButton, INPUT_PULLUP);
  for (int a = A1; a <= A5; a++) pinMode(a, OUTPUT); // LOW = ON
  for (int nowmber = 1; nowmber < 4; nowmber++)
    for (int i = 2; i <= 10; i++) { // Animation when wheel starts up
      digitalWrite(i, HIGH);
      delay(200 - nowmber * 40 - (i - 2) * 5);
      digitalWrite(i, LOW);
    }
  randomSeed(analogRead(A0)); // Initialise the random nowmber generator
  led = random(2, 11); quarter = random(A1, A5); // choose led from 1 to 10; choose quarter from A1 to A4
  for (int a = A1; a <= A4; a++) digitalWrite(a, a != quarter); digitalWrite(led, HIGH);
}

void loop() {
  while (digitalRead(PushButton));
  unsigned long now = millis();
  while (!digitalRead(PushButton));
  unsigned long tijd = millis() - now;
  int Steps = 37 + random(18); // For the time being
  if (tijd > 500) Steps *= 2;  // Pressing the push button more than half a second gives a longer roll
  if (tijd > 5000) Steps *= 2.01;
  int Stap = 1;
  while (Stap < Steps) {
    Stap++;
    digitalWrite(led, LOW);
    if (CCW) {
      led++;
      if (led > 10) {
        if (quarter == A4) {
          if (led > 11) {
            quarter = A1;
            led = 2;
          }
        }
        else {
          led = 2;
          quarter++;
        }
      }
    }
    else { // if NOT counter clockwise
      led--;
      if (led < 2) {
        if (quarter == A1) {
          led = ZeroLed;
          quarter = A4;
        }
        else {
          led = 10;
          quarter--;
        }
      }
    }
    for (int a = A1; a <= A4; a++) digitalWrite(a, a != quarter); // if a is not the current quarter then a -> HIGH else a -> LOW
    digitalWrite(led, HIGH);
    digitalWrite(Click, HIGH); delayMicroseconds(40); digitalWrite(Click, LOW);
    unsigned int delaytijd = 40 + Stap * 5;
    if (tijd > 500) delaytijd /= 2;
    delay(delaytijd);
  }
  CCW = !CCW;
}
