水表伴侣——基于行空板M10拓展板的水表爆裂监测装置 简单

本项目针对冬季水表易因低温冻裂导致漏水的问题，设计了一款智能监测装置。装置通过接触式水位传感器实时监测水表状态，当检测到爆裂漏水时，触发行空板M10蜂鸣器报警并通过邮箱向绑定用户发送预警信息。结合厨房应用场景，新增远程留言板功能，实现人机交互与应急管理。

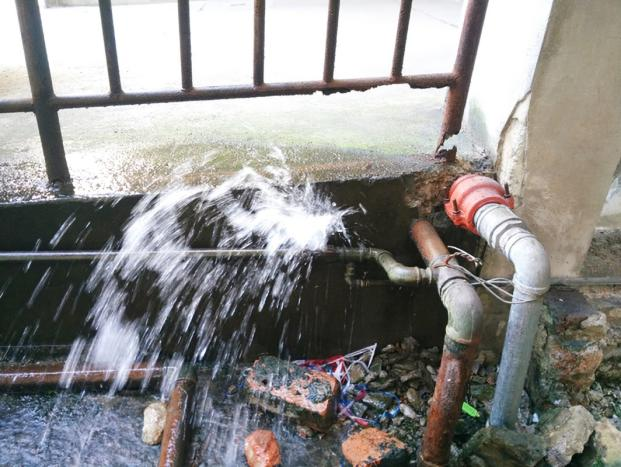

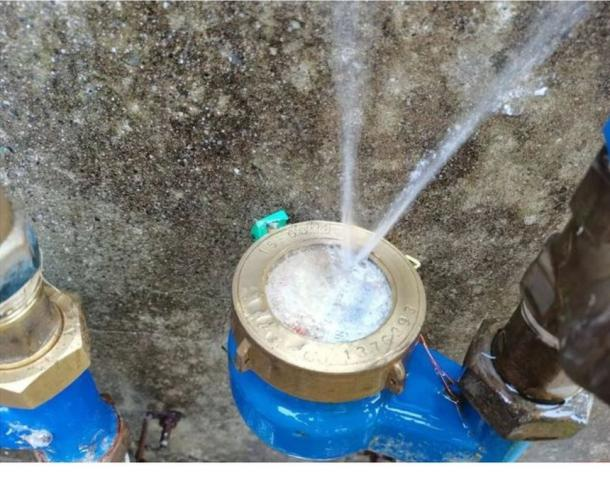

冬季低温常导致自来水水表冻裂，尤其当室内无人时，漏水易引发家居浸泡、邻里纠纷等问题。传统防护手段（如包裹保温层）无法实时监测爆裂情况，而现有防爆结构成本较高。本研究旨在利用物联网技术，开发一种低成本、高可靠性的智能监测装置，实现漏水 “检测 - 报警 - 通知” 全流程自动化，降低财产损失风险。

1. 项目考察

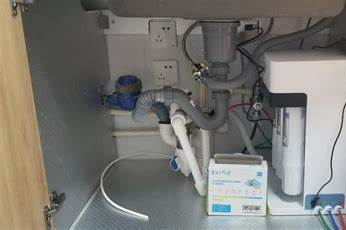

通过调研发现，室内水表（尤其是厨房安装的水表）虽受低温影响较小，但一旦爆裂易快速积水。传统检测方案依赖人工巡查，滞后性显著。厨房环境需兼顾防水、防油烟及操作便捷性，因此装置需具备高灵敏度、低功耗及远程交互能力。

2. 研究现状分析

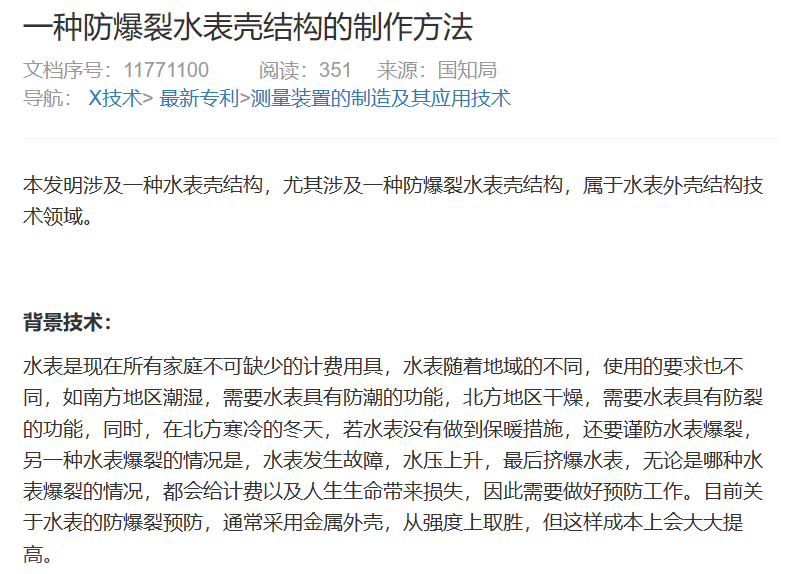

现有水表防护方案以物理加固为主（如金属外壳），缺乏智能化监测手段。本研究创新性融合传感器技术与物联网通信，弥补传统方案的被动性缺陷。

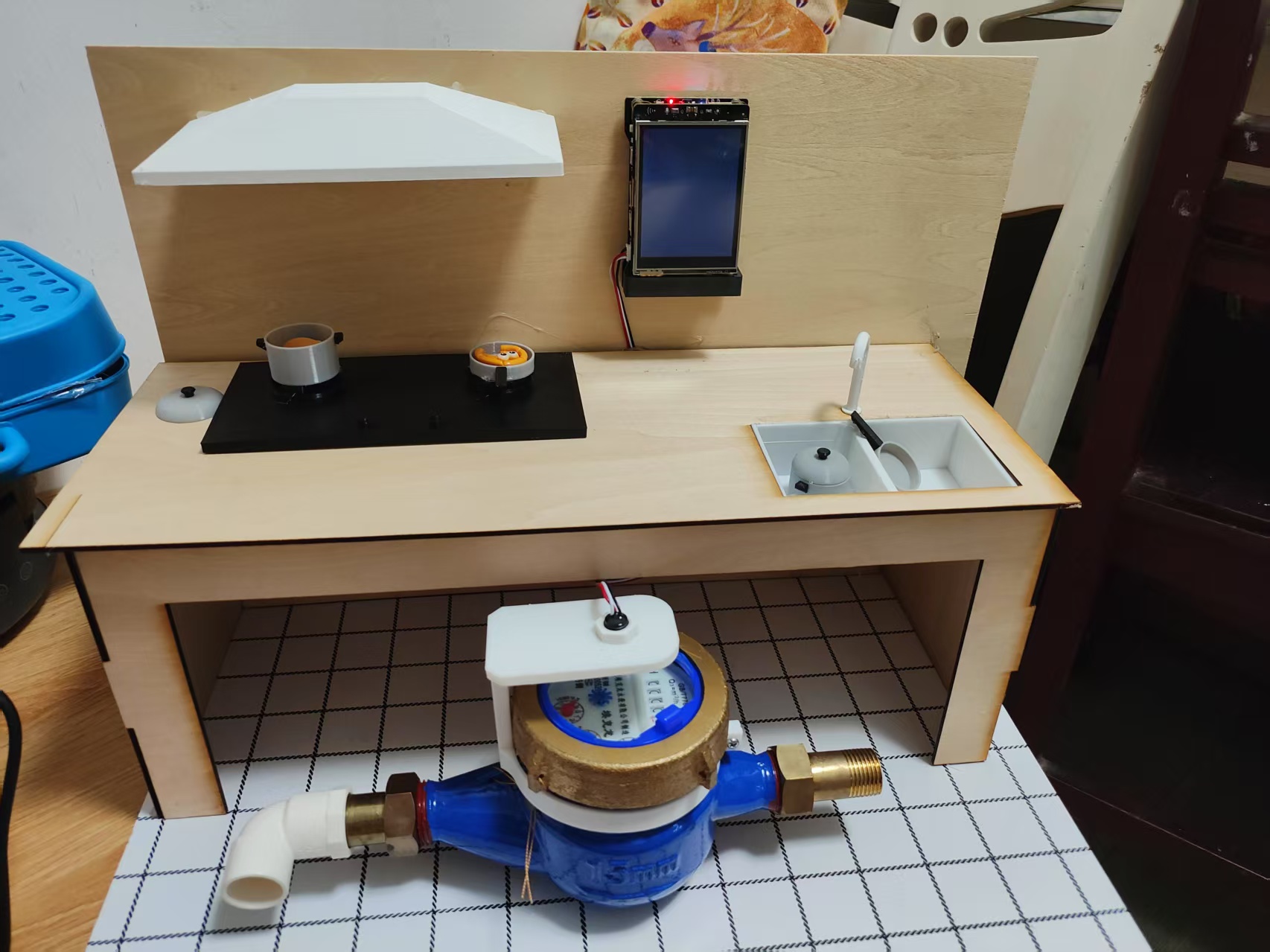

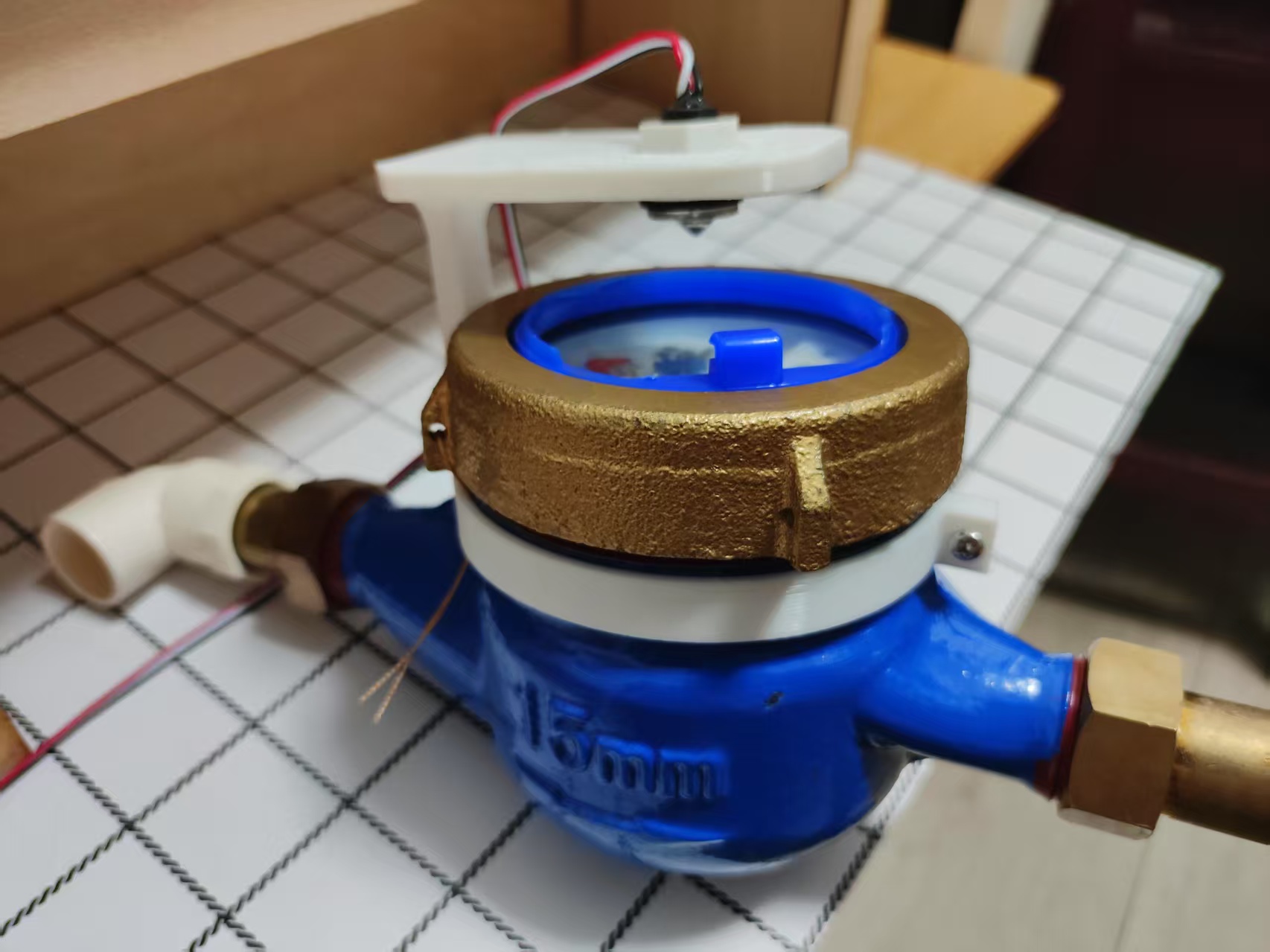

1、作品外观设计

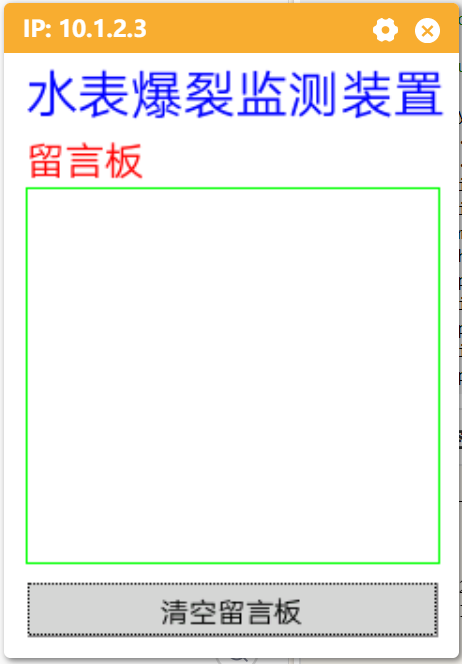

2、M10屏幕设计

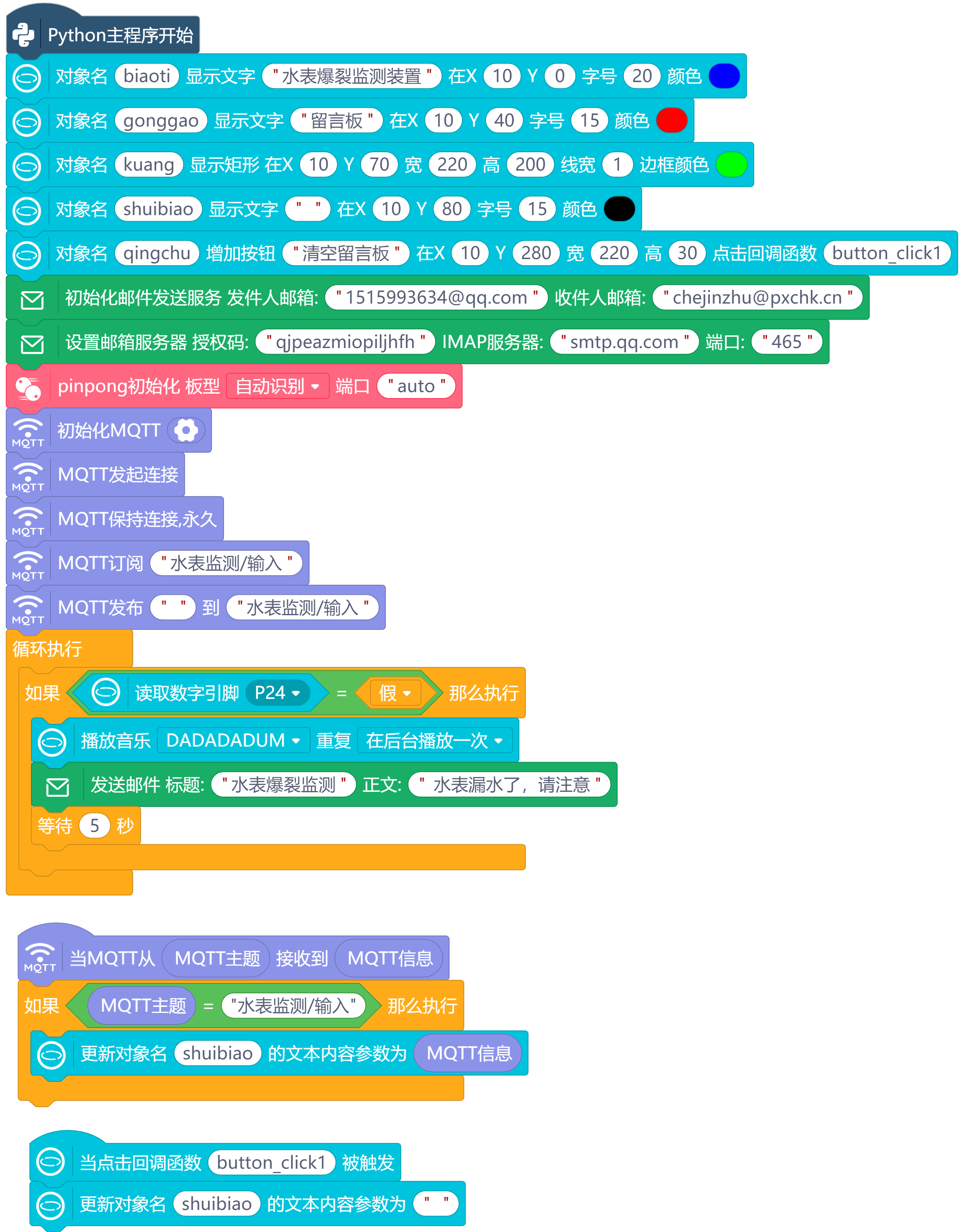

3、程序设计

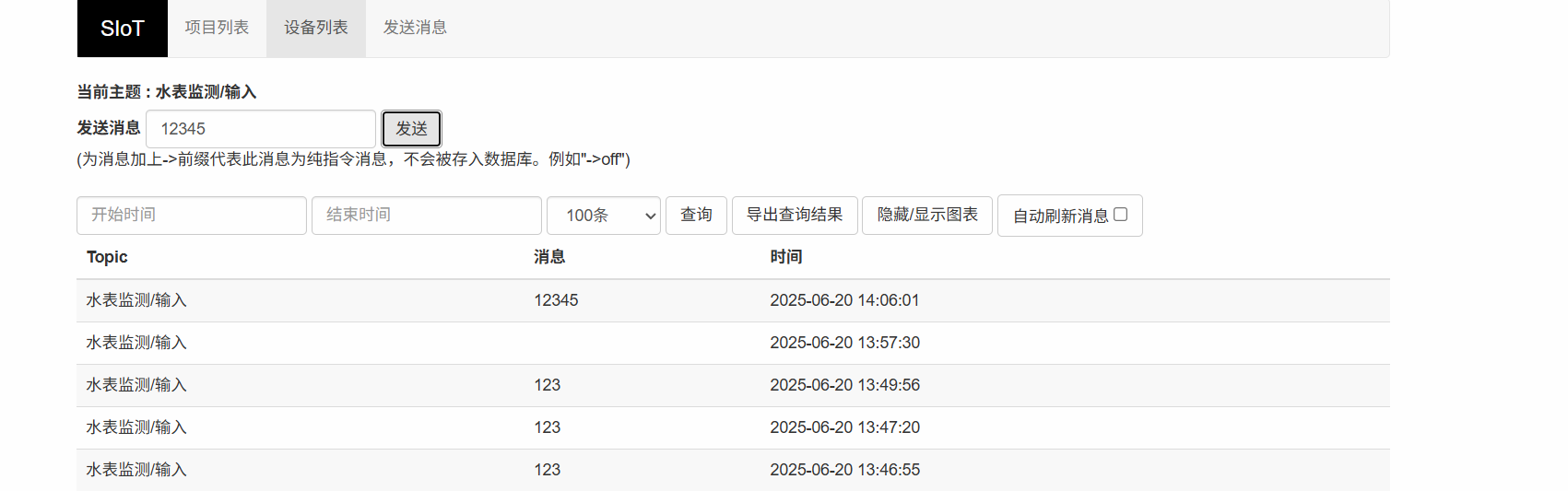

4、siot后台

1. 核心功能设计

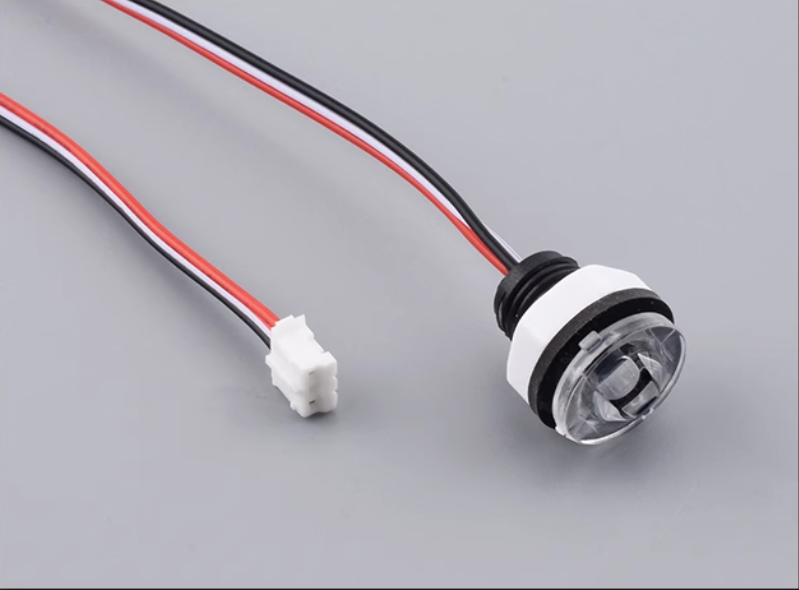

• 实时监测模块：采用接触式水位传感器，紧贴水表底部安装，当水表爆裂漏水时，传感器检测到液体导电信号，触发后续流程。
•

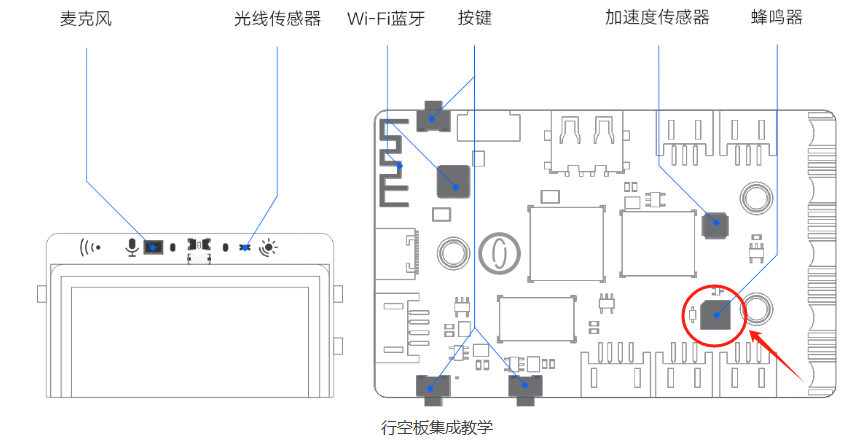

• 声音报警模块：集成蜂鸣器（M10），检测到漏水后立即发出持续警报，提醒现场人员应急处理。
•
• 远程通知模块：通过 WiFi 模块连接互联网，将漏水信息以邮件形式发送至用户绑定的邮箱，包含漏水时间、位置等数据。

• 远程留言板模块：开发配套用户端界面，用户可通过 siot 远程发送文字留言（如 “关闭水阀”“联系维修”），装置内置显示屏实时展示留言内容，便于家庭成员响应。

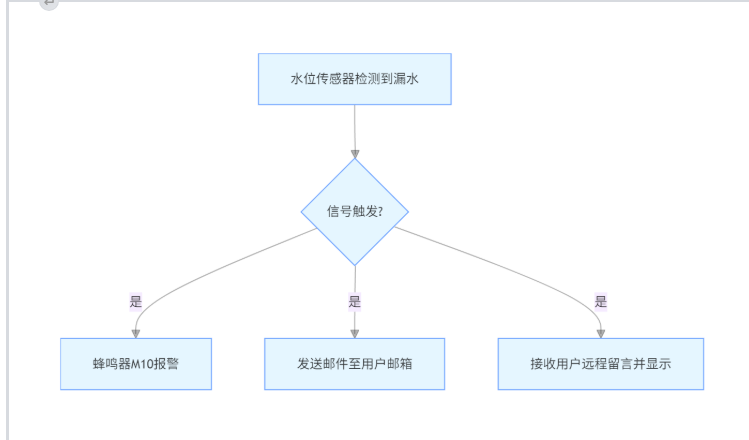

2、流程图设计

首先，深深致谢 DFRobot 搭建的灵感舞台，让创意的种子得以在技术与艺术交织的土壤中萌芽；更要向云天大佬献上诚挚谢意，其构建的用户库为作品的功能提供了更好的解决方案。
