M10端午龙舟的奇妙之旅-4-红外遥控 简单

头像 rzyzzxw 2025.05.31 37 0

6.1 阴 周日


龙舟奇妙游的第四站,是红外遥控器和遥控控制。

很久没有用红外遥控器了,找了一个,都没电了。找到第二个,装有塑料电池隔片的,有电。


目标任务:

用红外遥控器遥控龙舟的运动。

材料清单

  • M10 X1
  • 扩展板组合 X1
  • 乐高龙舟 X1
  • 红外遥控器 X1

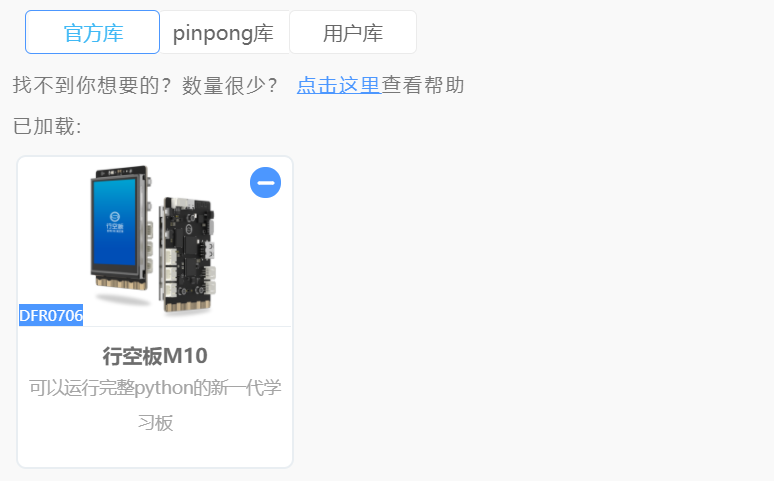

步骤1 关于M10的扩展板

看图,扩展板集成了红外遥控接收P14。


步骤2 红外信号接收

要用红外遥控器,要知道所用按键的键值。

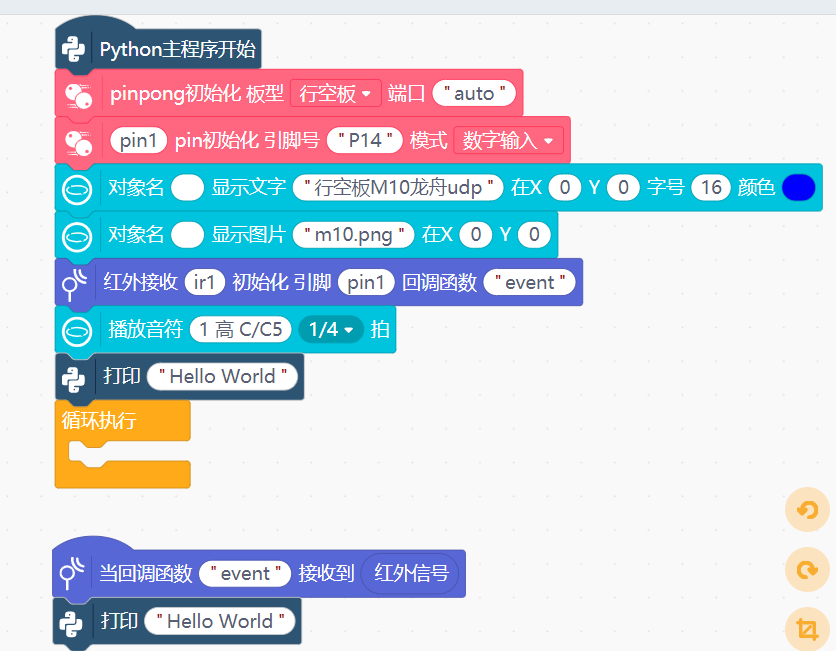

写程序,接收并打印出来。

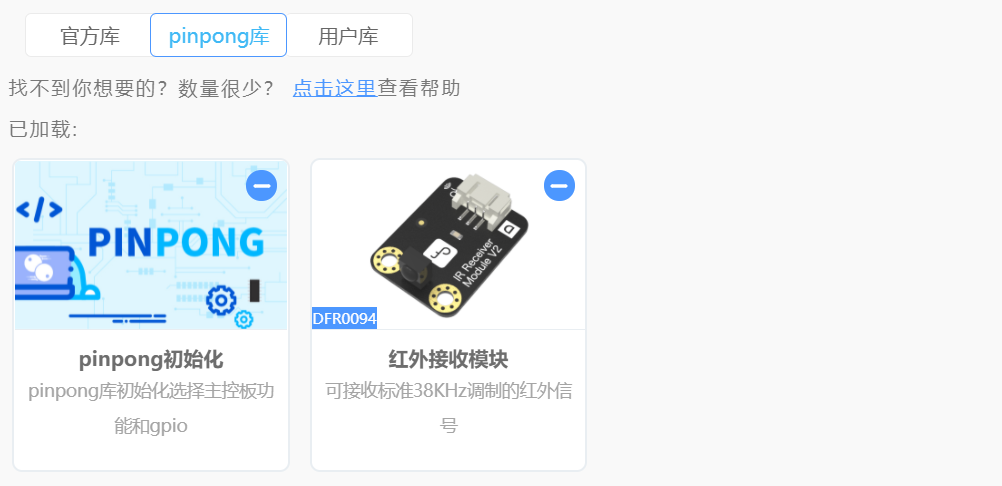

用pinpong库将红外接收引脚P14和pin1对接。

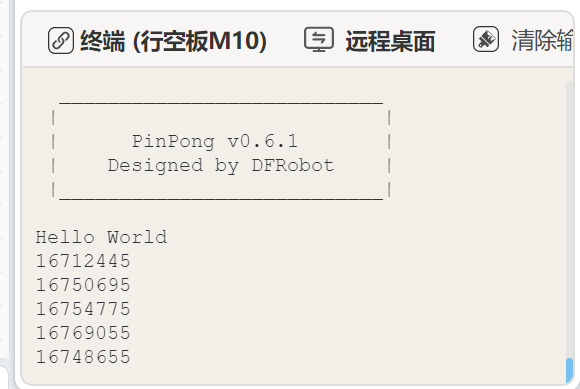

接收并打印按键键值。


然后就可写程序了。

步骤3 编程与调试

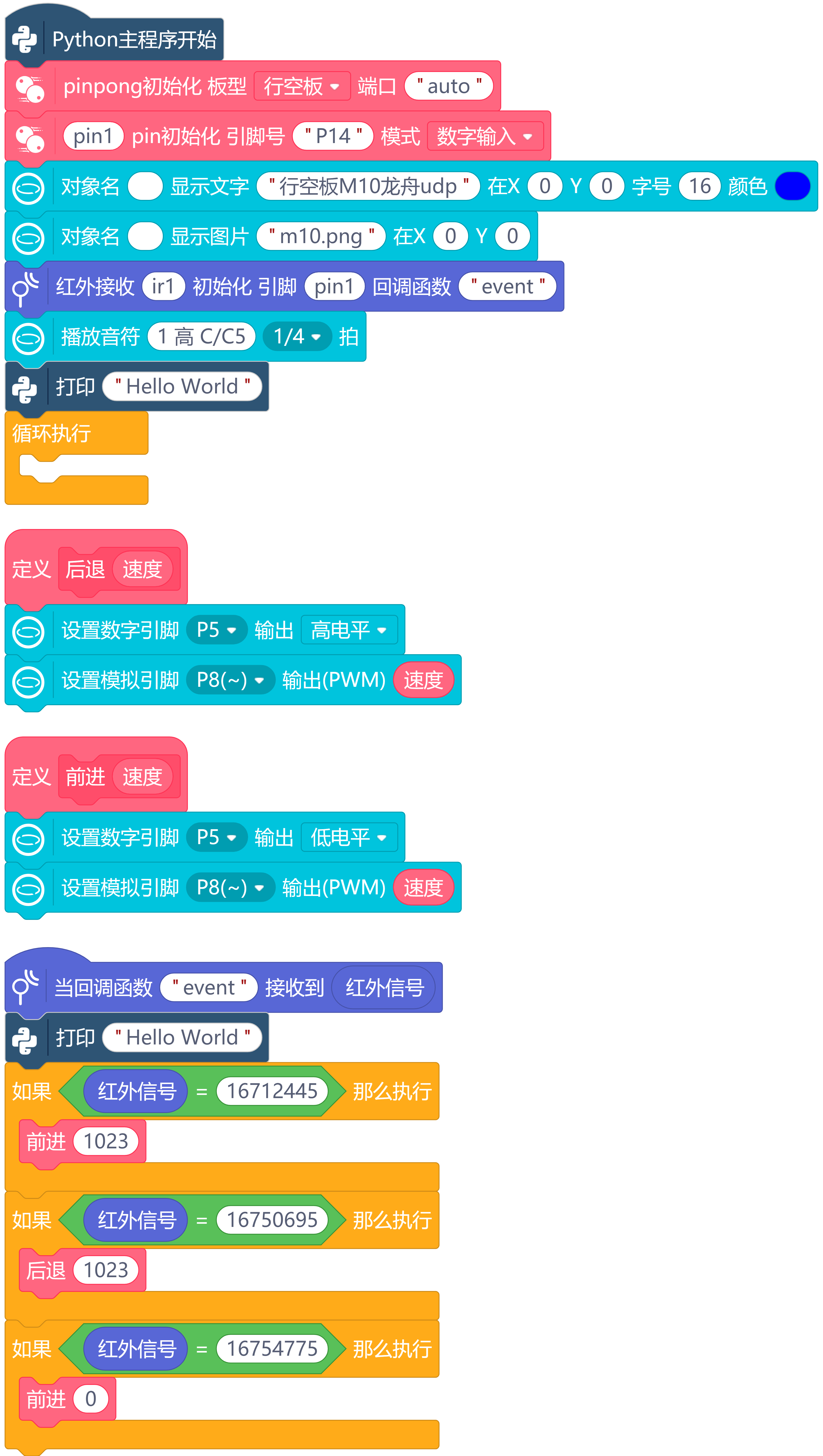

有了键值,程序写起来就简单了。

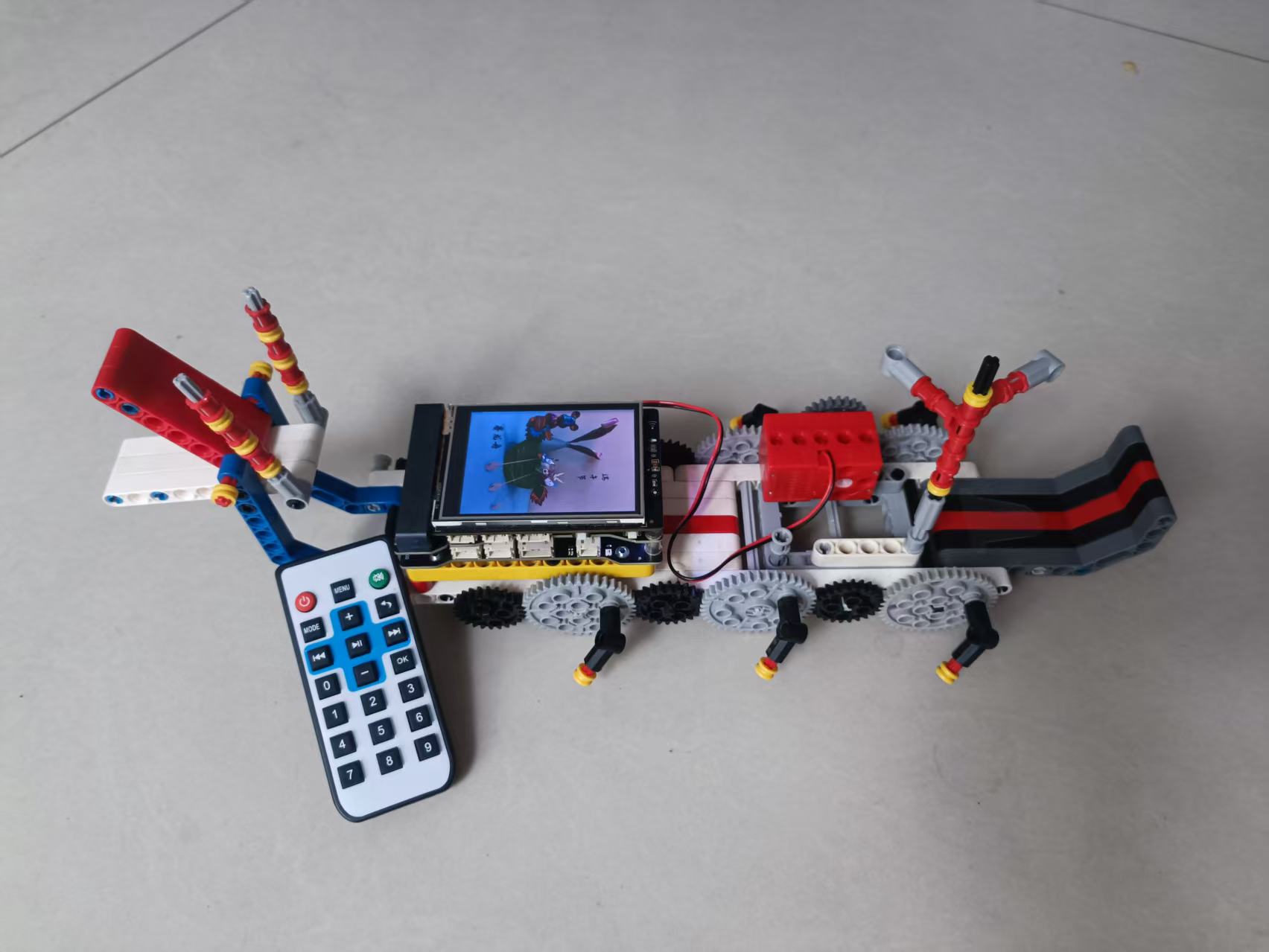

运行,测试通过。

小结:

龙舟奇妙游系列中,我尝试了多种通信方式来遥控龙舟,学习了M10扩展板的部分功能,复习了相关物联知识,为后面的创作做了准备。

其实遥控的方法还可以编写APP,用手机遥控,用MTTQ远程物联控制等。APP软件我电脑上没有,也有好多年没用到了,我学习巩固后再用到其它项目上吧。

6.1快乐。
