手动红绿灯-自制模块 简单

25.5.10  晴  周六

这几天，还在继续做手动红绿灯，目标是土法自制红绿灯模块，观察测量了厂家的红绿灯模块后，发现电路其实挺简单的，想自己做一个试试。

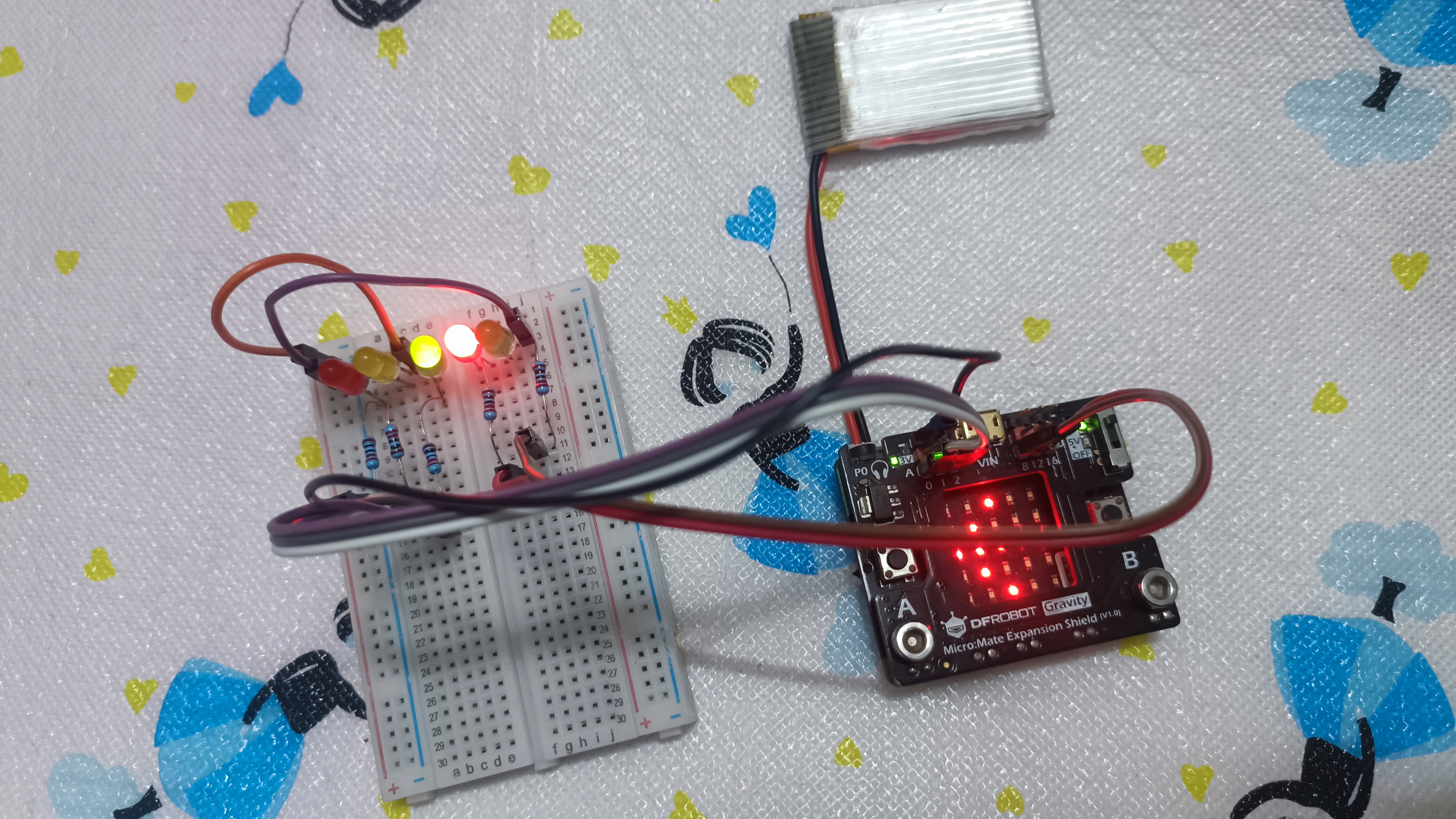

拿出红绿黄led灯和220欧电阻和杜邦线，在面包板上组装一电路试试。

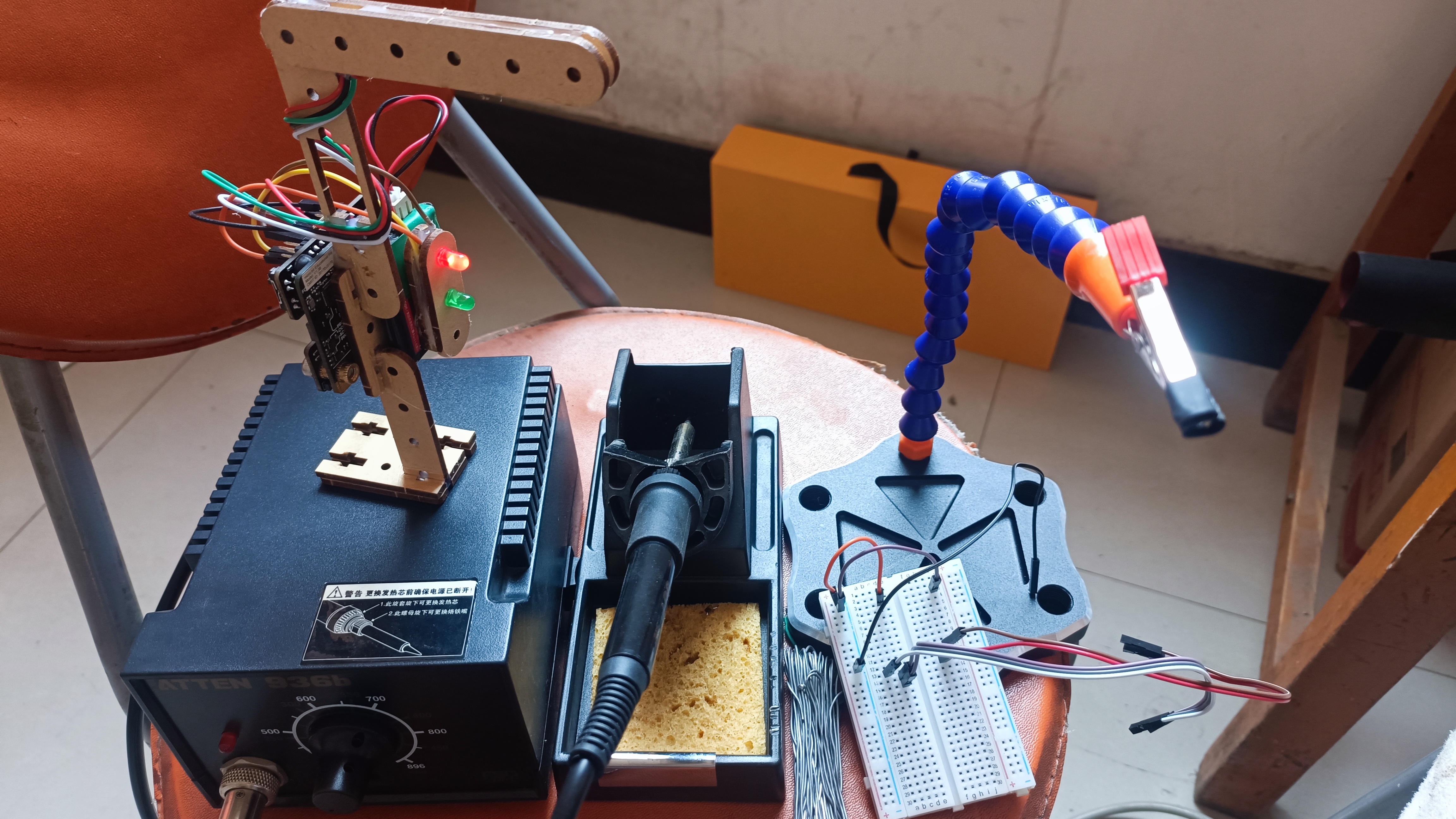

试试还行，虽然用的不是高亮led灯，但是程序运行效果是正常的，所以就拿出吃灰中的焊台，开始制作。当年还从DF商城买的有PCB万用板，可是找了好久没找到。

所以只有直接焊接连线了。

用到的材料如下：

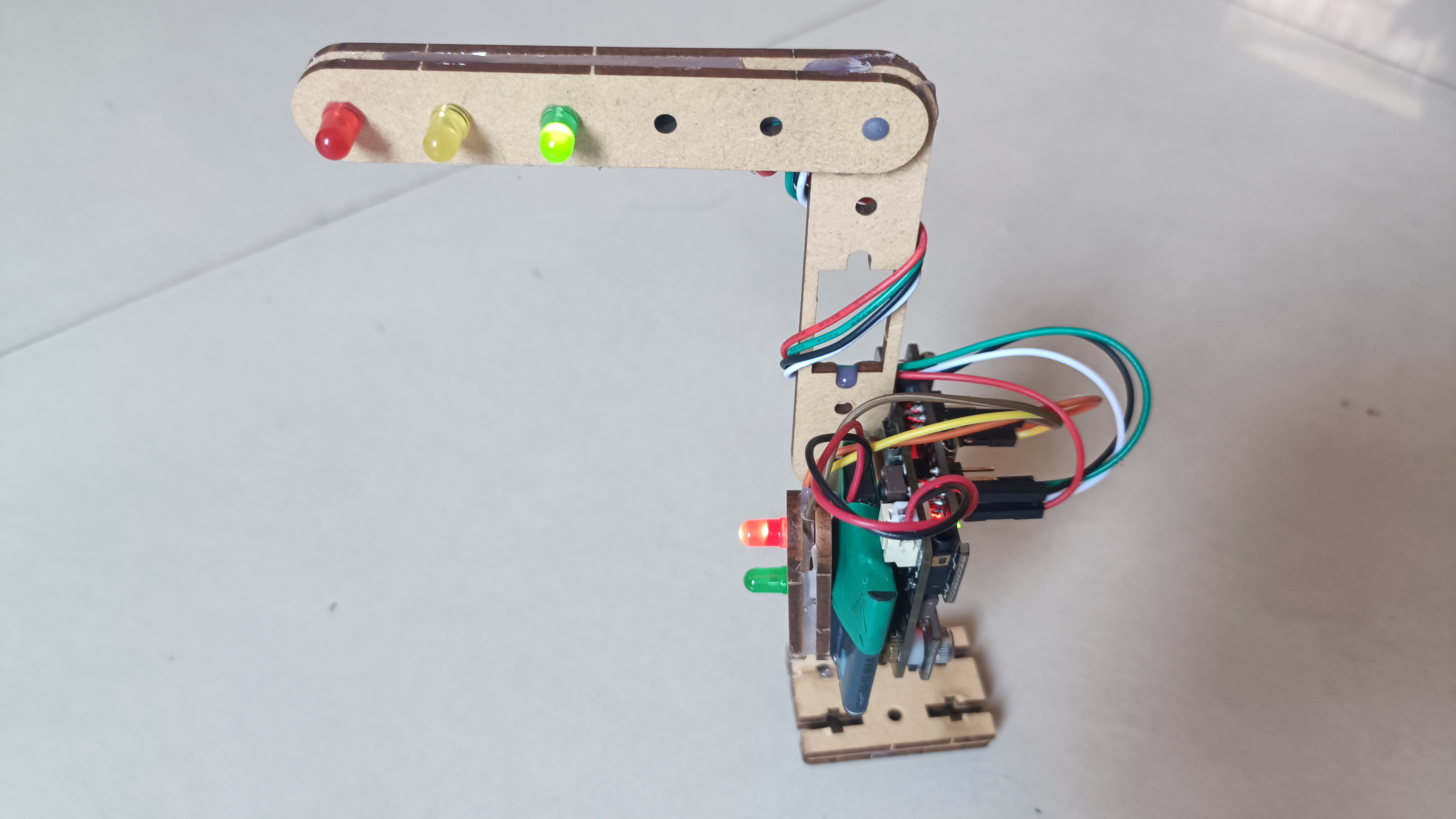

经过一番焊接和胶枪大法，得到手动红绿灯组件两个。

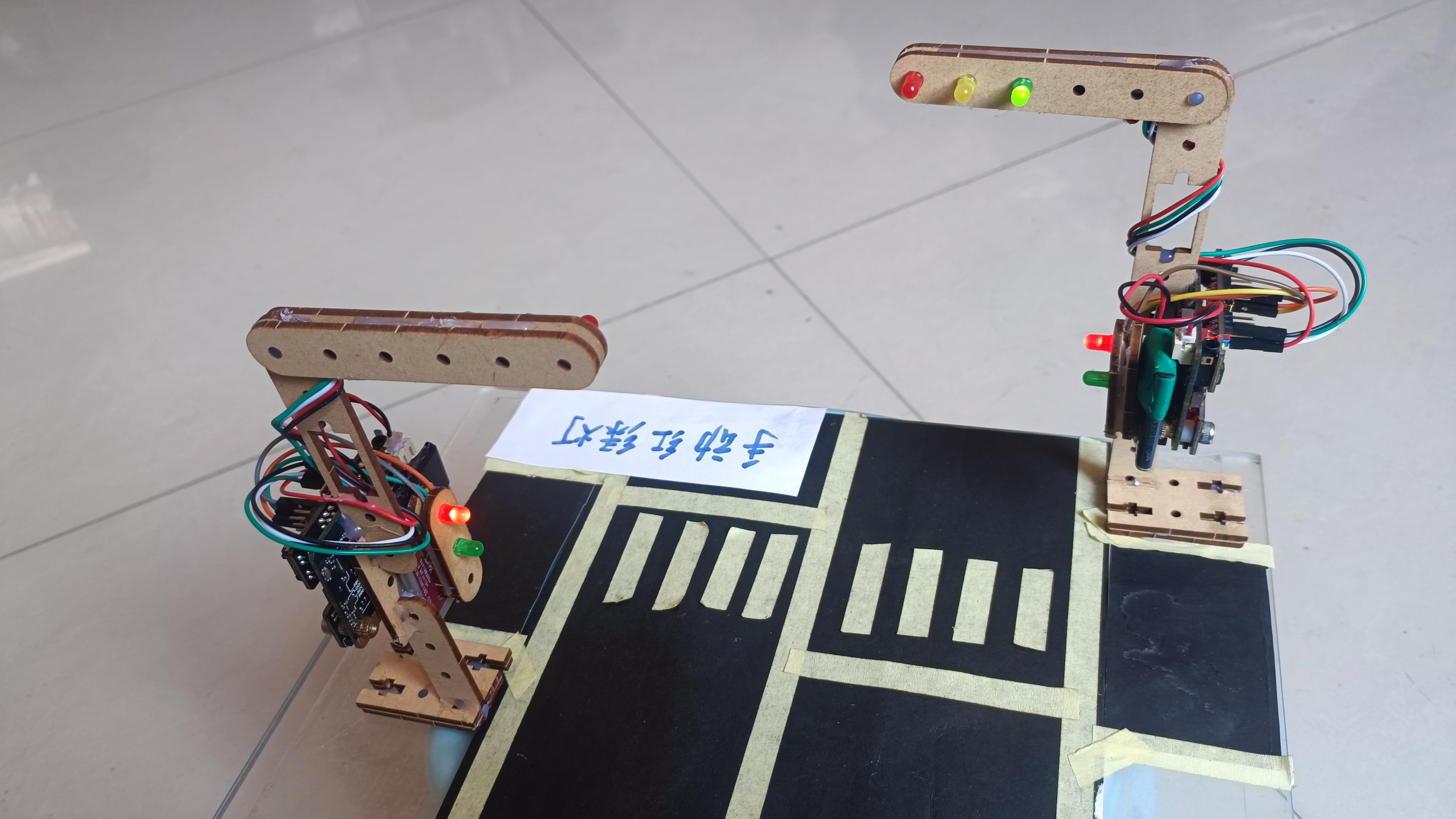

粘到平台上，得到手动红绿灯模型一个。

接线和前面一样：

R灯接P0，Y灯接P1，G灯接P2

led red 接P12

led green接P8

所用的程序，和前面一样：

两块bit通过无线通信，发送消息协调红绿灯的亮灭。

A板：

B板：

效果和上一帖子相同，所以就不录视频了。

感谢你读到这里。
