手动红绿灯-再优化 简单

头像 rzyzzxw 2025.05.06 39 0

5.6 周二 晴

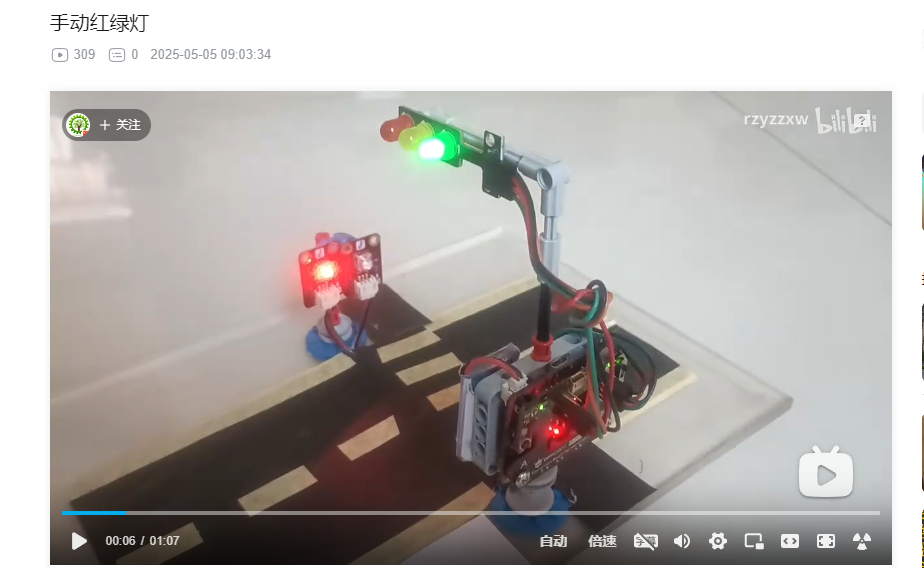

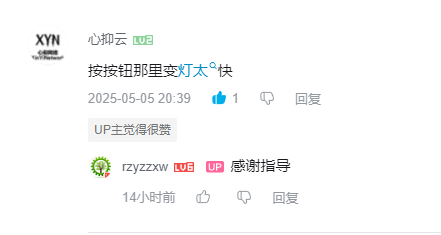

手动红绿灯做过后,发在B站,有朋友提出了建议,所以今天再次优化一下。



1、增加三个led灯,让双向车道都有红绿灯。

2、按下按键后增加延时和闪烁,提醒车辆注意变灯。

材料清单

  • micro:bit X2
  • 扩展板 X2
  • 红绿灯模块 X1
  • led灯红黄绿 X7
  • 其它 X

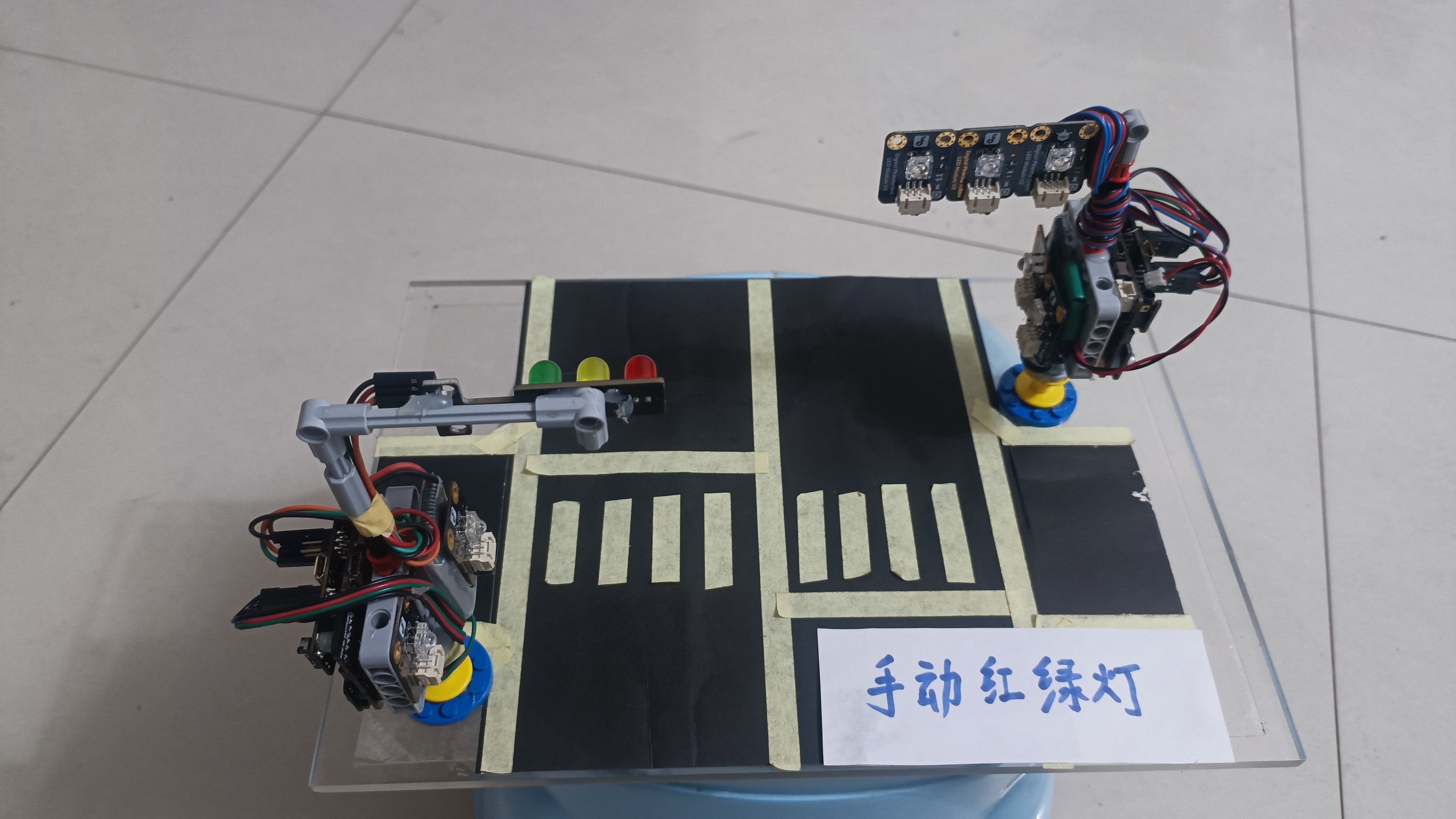

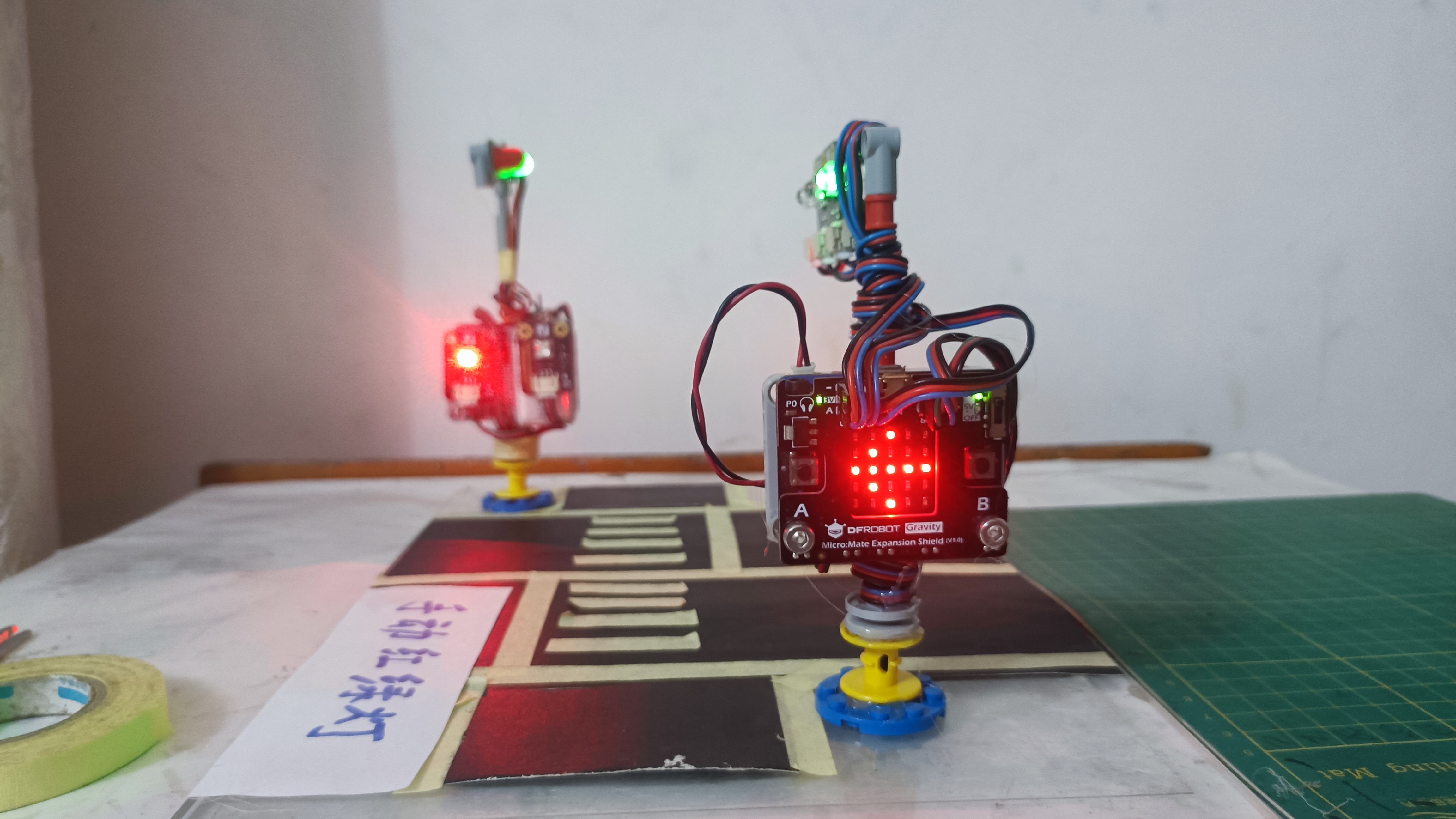

1、手动红绿灯模型再升级

两边的接线是一样的:

左边 红绿灯模块上有RYG Led灯各一,共用GND线,R灯接P0,Y灯接P1,G灯接P2。

led red 接P12

led green接P8

右边 R灯接P0,Y灯接P1,G灯接P2。

led red 接P12

led green接P8

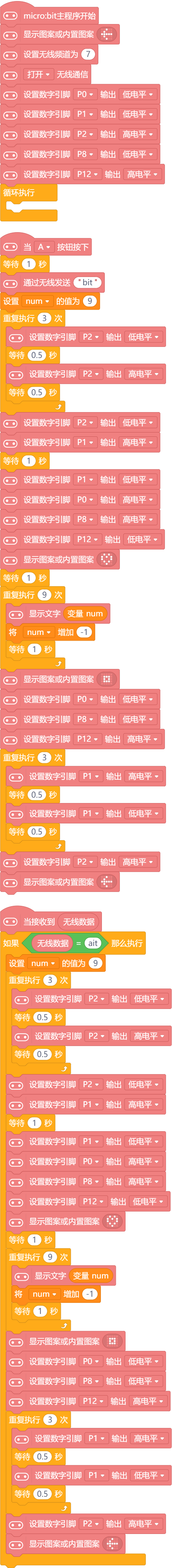

2、右边的红绿灯程序优化


3、左边的红绿灯程序优化

两边程序基本一样,只是发送和接收的消息不同。


4、还有一点要优化,限定1分种内只能按一次。
