【花雕学编程】Arduino动手做(249)---ESP32 1.28寸 TFT GC9A01屏之WiFi 强度与电池电量的状态指示器 简单

头像 驴友花雕 2025.04.14 28 0

00 (2).jpg
10 (1).jpg

  【Arduino】189种传感器模块系列实验(资料代码+仿真编程+图形编程)

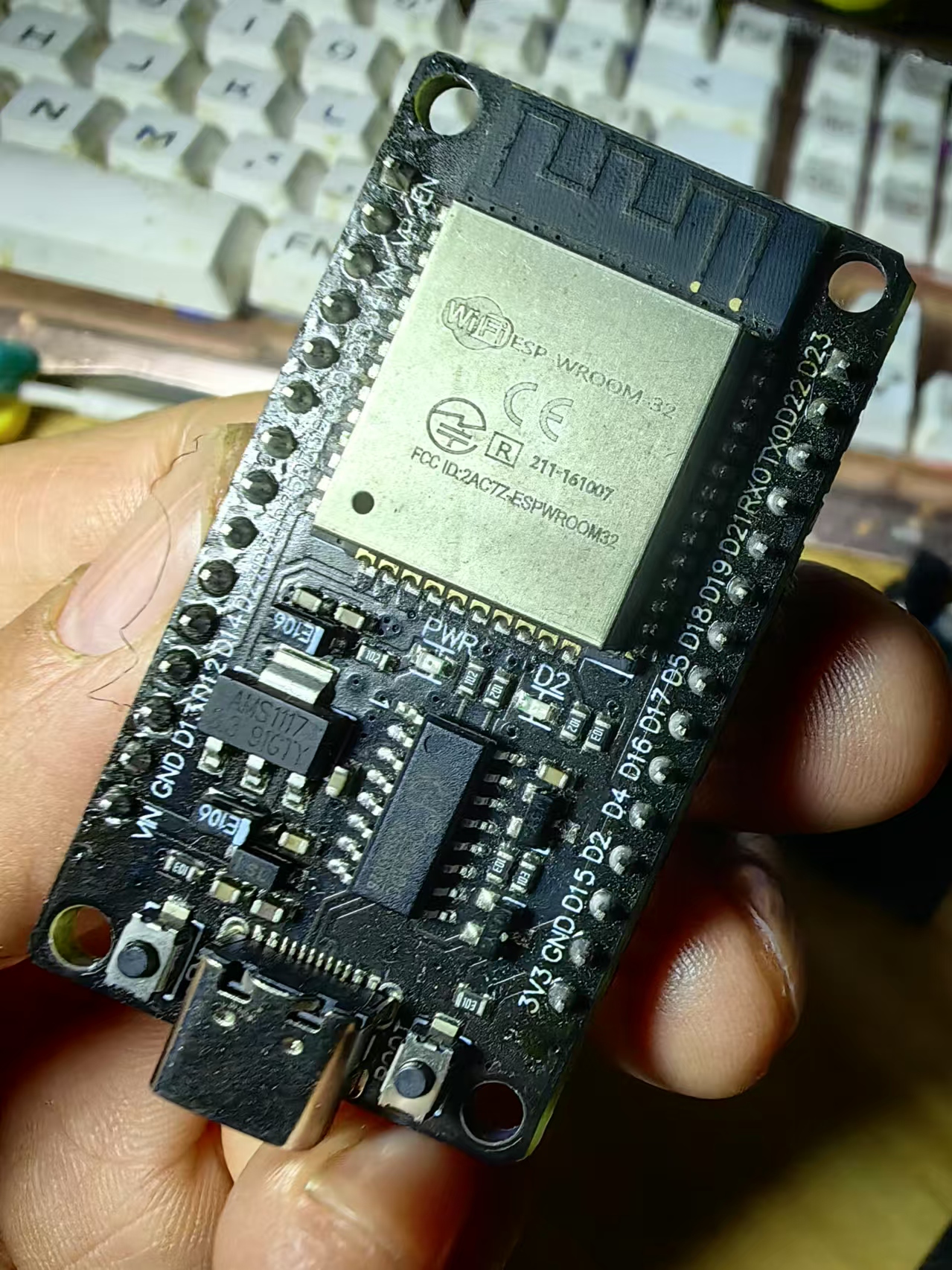

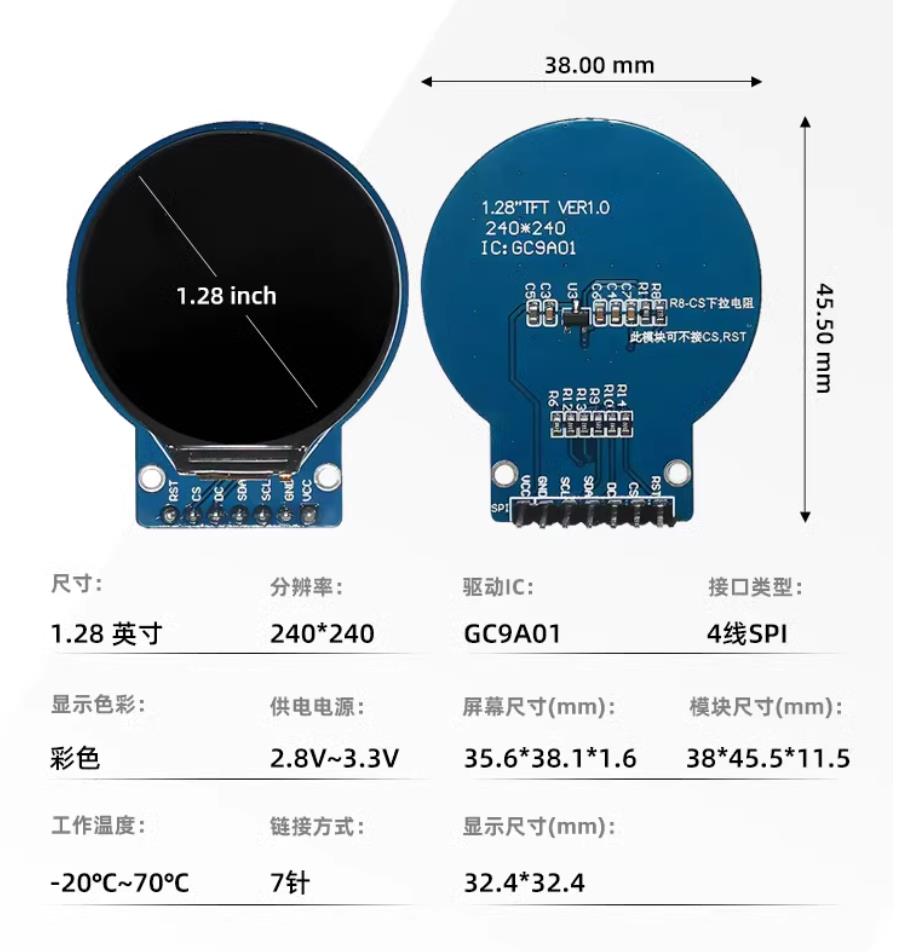

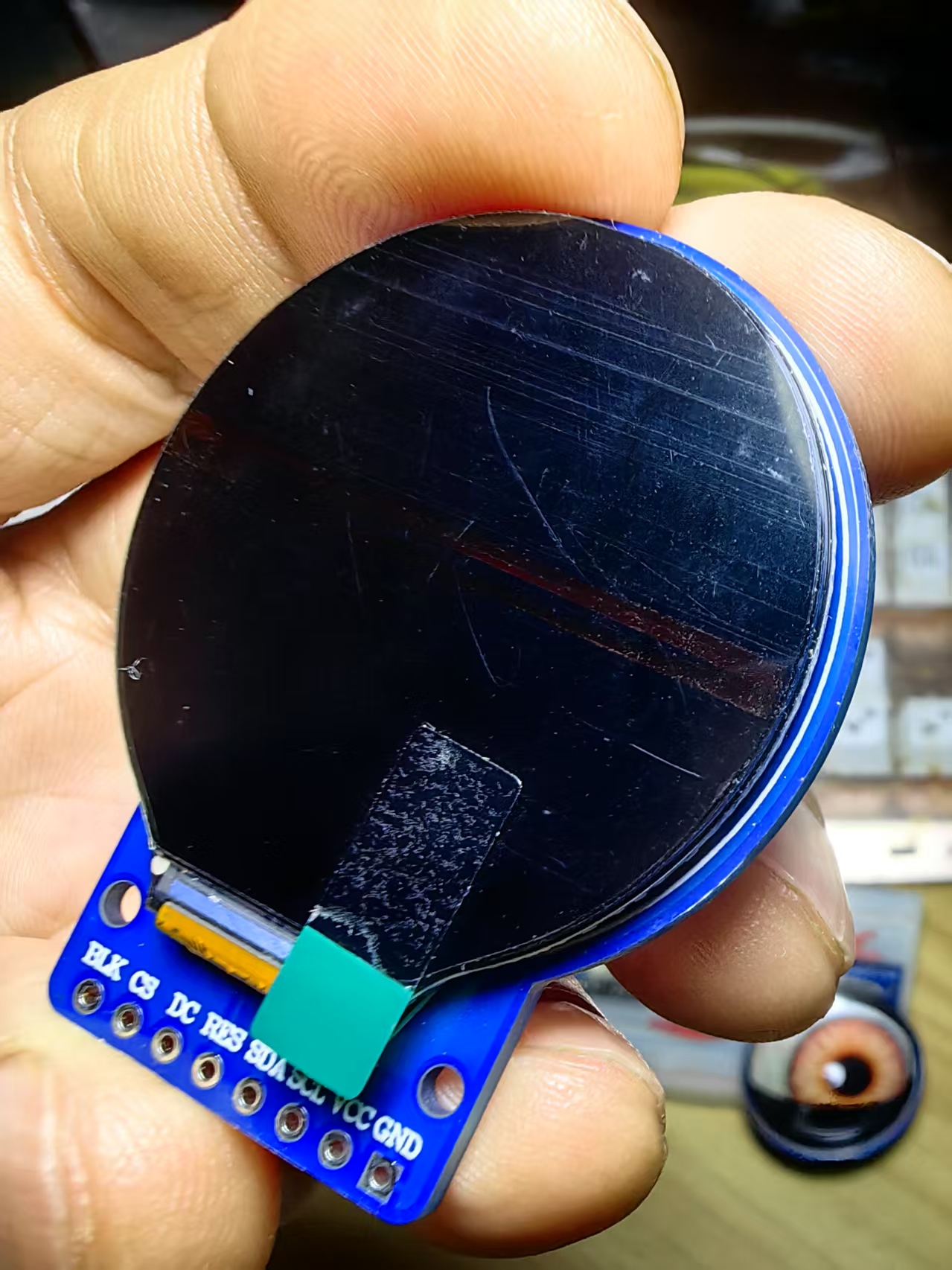

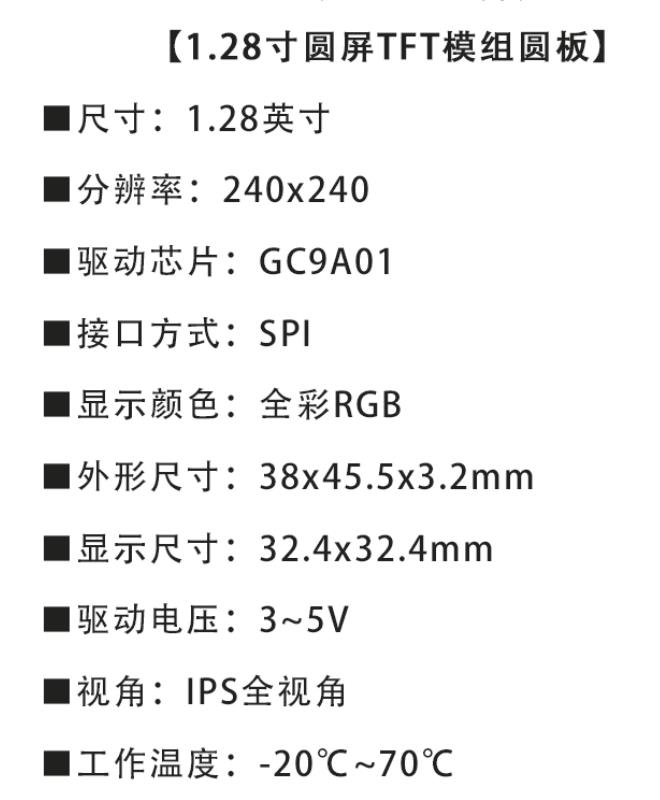

 实验二百四十九:1.28寸圆形彩色TFT显示屏 高清IPS 模块 240*240 SPI接口GC9A01驱动
 项目之八十八:GC9A01园屏之WiFi信号强度与电池电量的状态指示器

实验开源代码



代码
/*
  【Arduino】189种传感器模块系列实验(资料代码+仿真编程+图形编程)
  实验二百四十九:1.28寸圆形彩色TFT显示屏 高清IPS 模块 240*240 SPI接口GC9A01驱动
  项目之八十八:GC9A01园屏之WiFi信号强度与电池电量的状态指示器
*/

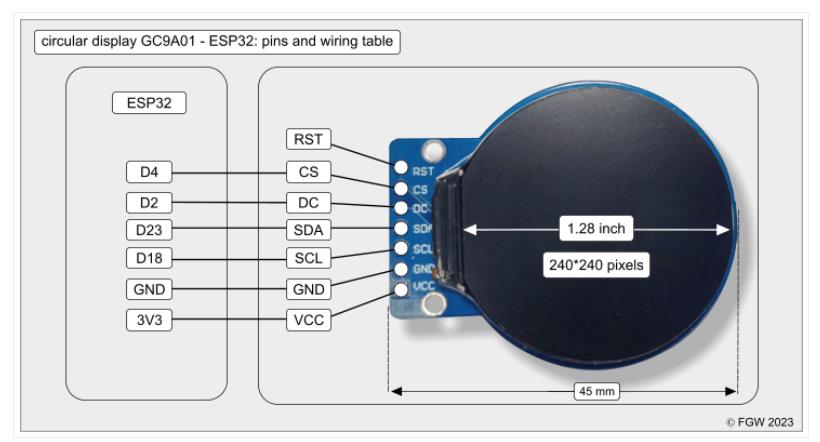

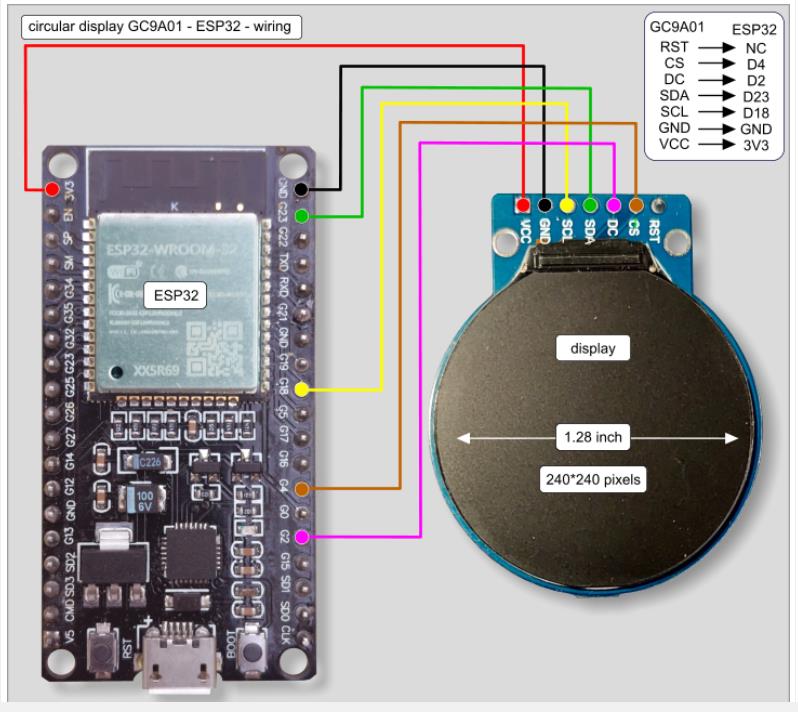

//       GC9A01---------- ESP32
//       RST ------------ NC(复位引脚,此处未连接)
//       CS ------------- D4(片选引脚,连接到ESP32的D4引脚)
//       DC ------------- D2(数据/命令选择引脚,连接到ESP32的D2引脚)
//       SDA ------------ D23 (green)(主数据输出引脚,连接到ESP32的D23引脚,绿色线)
//       SCL ------------ D18 (yellow)(时钟信号引脚,连接到ESP32的D18引脚,黄色线)
//       GND ------------ GND(接地引脚,连接到ESP32的接地端)
//       VCC -------------3V3(电源引脚,连接到ESP32的3.3V电源)

// 引入SPI通信库,用于与TFT屏幕进行SPI通信
#include "SPI.h"
// 引入Adafruit图形库,提供图形绘制的基础功能
#include "Adafruit_GFX.h"
// 引入Adafruit GC9A01A屏幕驱动库,用于控制GC9A01A型号的TFT屏幕
#include "Adafruit_GC9A01A.h"

// 定义TFT屏幕的片选引脚
#define TFT_CS 4
// 定义TFT屏幕的数据/命令选择引脚
#define TFT_DC 2
// 定义TFT屏幕的复位引脚,-1表示不使用该引脚
#define TFT_RST -1

// 创建Adafruit_GC9A01A对象,用于控制TFT屏幕
Adafruit_GC9A01A tft = Adafruit_GC9A01A(TFT_CS, TFT_DC, TFT_RST);

// 定义屏幕的宽度
#define SCREEN_WIDTH 240
// 定义屏幕的高度
#define SCREEN_HEIGHT 240
// 定义图标(如电池、WiFi信号图标)的大小
#define ICON_SIZE 50
// 定义显示文本的大小
#define TEXT_SIZE 3
// 定义状态更新的时间间隔,单位为毫秒
#define UPDATE_SPEED 1000

// 定义电池电量变量,初始值为100%
int batteryLevel = 100;
// 定义WiFi信号强度变量,初始值为5
int wifiStrength = 5;

// 初始化函数,在程序开始时执行一次
void setup() {
    // 初始化串口通信,波特率为115200,用于调试信息输出
    Serial.begin(115200);
    // 初始化TFT屏幕
    tft.begin();
    // 设置TFT屏幕的旋转方向为2,即旋转180度
    tft.setRotation(2);
}

// 循环函数,程序开始后会不断循环执行
void loop() {
    // 用黑色填充整个屏幕,清除上一帧的显示内容
    tft.fillScreen(tft.color565(0, 0, 0));

    // 绘制电池图标
    drawBatteryIcon();
    // 绘制WiFi信号图标
    drawWiFiIcon();
    // 显示电池和WiFi的状态数值
    displayStatusText();

    // 更新电池电量和WiFi信号强度
    updateStatus();

    // 延迟一段时间,控制状态更新的速度
    delay(UPDATE_SPEED);
}

// 绘制电池图标的函数
void drawBatteryIcon() {
    // 绘制电池的外框,矩形的左上角坐标为(70, 40),宽和高为ICON_SIZE,颜色为白色
    tft.drawRect(70, 40, ICON_SIZE, ICON_SIZE, tft.color565(255, 255, 255));
    // 计算电池电量对应的宽度,电池电量每3%对应1个像素宽度
    int batteryWidth = batteryLevel / 3;
    // 绘制电池内部的电量进度条,矩形的左上角坐标为(75, 45),宽度为batteryWidth,高度为ICON_SIZE - 10,颜色为绿色
    tft.fillRect(75, 45, batteryWidth, ICON_SIZE - 10, tft.color565(0, 255, 0));
}

// 绘制WiFi信号图标的函数
void drawWiFiIcon() {
    // 循环绘制WiFi信号的圆圈,根据WiFi信号强度绘制不同数量的圆圈
    for (int i = 0; i < wifiStrength; i++) {
        // 计算每个圆圈的圆心坐标,x坐标为150 + (i * 8),y坐标为65
        // 圆圈的半径为10 + i * 2,颜色为蓝色
        tft.fillCircle(150 + (i * 8), 65, 10 + i * 2, tft.color565(0, 0, 255));
    }
}

// 显示状态数值的函数
void displayStatusText() {
    // 设置文本颜色为白色
    tft.setTextColor(tft.color565(255, 255, 255));
    // 设置文本大小为TEXT_SIZE
    tft.setTextSize(TEXT_SIZE);

    // 设置文本的起始坐标为(10, 106),显示电池电量信息
    tft.setCursor(10, 106);
    tft.print("Battery: ");
    tft.print(batteryLevel);
    tft.print("%");

    // 设置文本的起始坐标为(40, 160),显示WiFi信号强度信息
    tft.setCursor(40, 160);
    tft.print("WiFi: ");
    tft.print(wifiStrength);
    tft.print("/5");
}

// 更新状态的函数
void updateStatus() {
    // 随机减少电池电量,减少的范围为1到4
    batteryLevel -= random(1, 5);
    // 如果电池电量小于等于0,则将电池电量重置为100%
    if (batteryLevel <= 0) batteryLevel = 100;

    // 随机生成WiFi信号强度,范围为1到5
    wifiStrength = random(1, 6);
}

这段代码的核心功能是 动态状态指示器,通过图标和数值显示电池电量和 WiFi 信号强度,并随着时间变化进行实时更新。

代码结构

1️⃣ 初始化屏幕

使用 Adafruit_GC9A01A 控制 TFT 显示屏,设置黑色背景。

2️⃣ 绘制电池图标

drawRect() 创建 白色矩形外框,表示电池边框。

fillRect() 绘制 绿色充电进度条,随着电量下降而变化。

3️⃣ 绘制 WiFi 信号图标

使用 fillCircle() 生成 多个蓝色圆点,表示 WiFi 信号强度,信号越强圆点越多。

4️⃣ 显示状态数值

print() 实时显示 电池电量百分比WiFi 信号强度,让信息更加直观。

5️⃣ 动态更新数据

batteryLevel 变量 随机下降,模拟电池电量消耗,并在耗尽后重置为满格。

wifiStrength 变量 随机变化,模拟 WiFi 信号的波动。

最终效果

📡 屏幕上实时显示电池电量和 WiFi 信号强度图标和数值不断更新,模拟真实状态变化 🎨 黑色背景 + 白色边框 + 绿色/蓝色图标 + 数值显示,提高视觉对比度

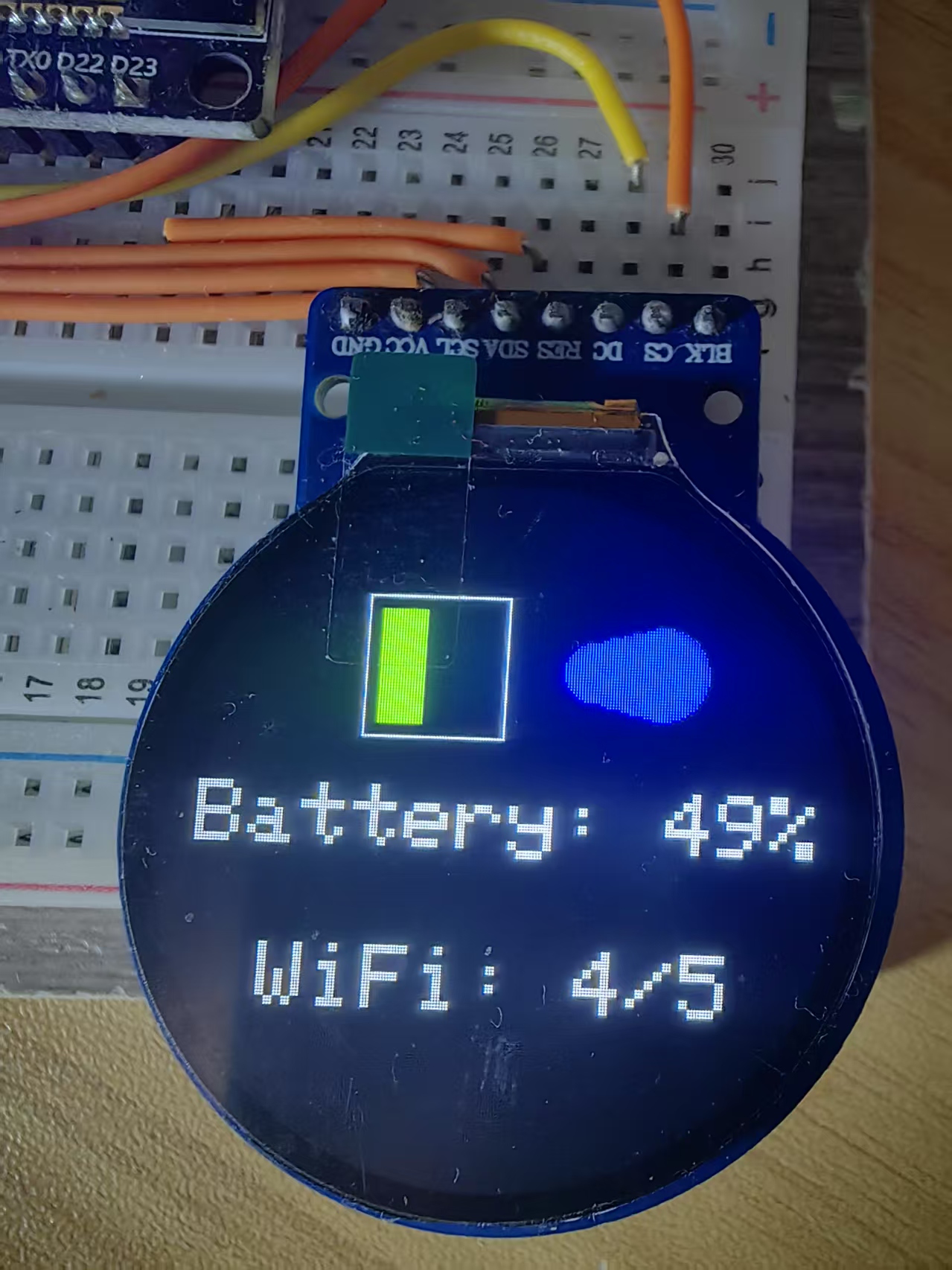

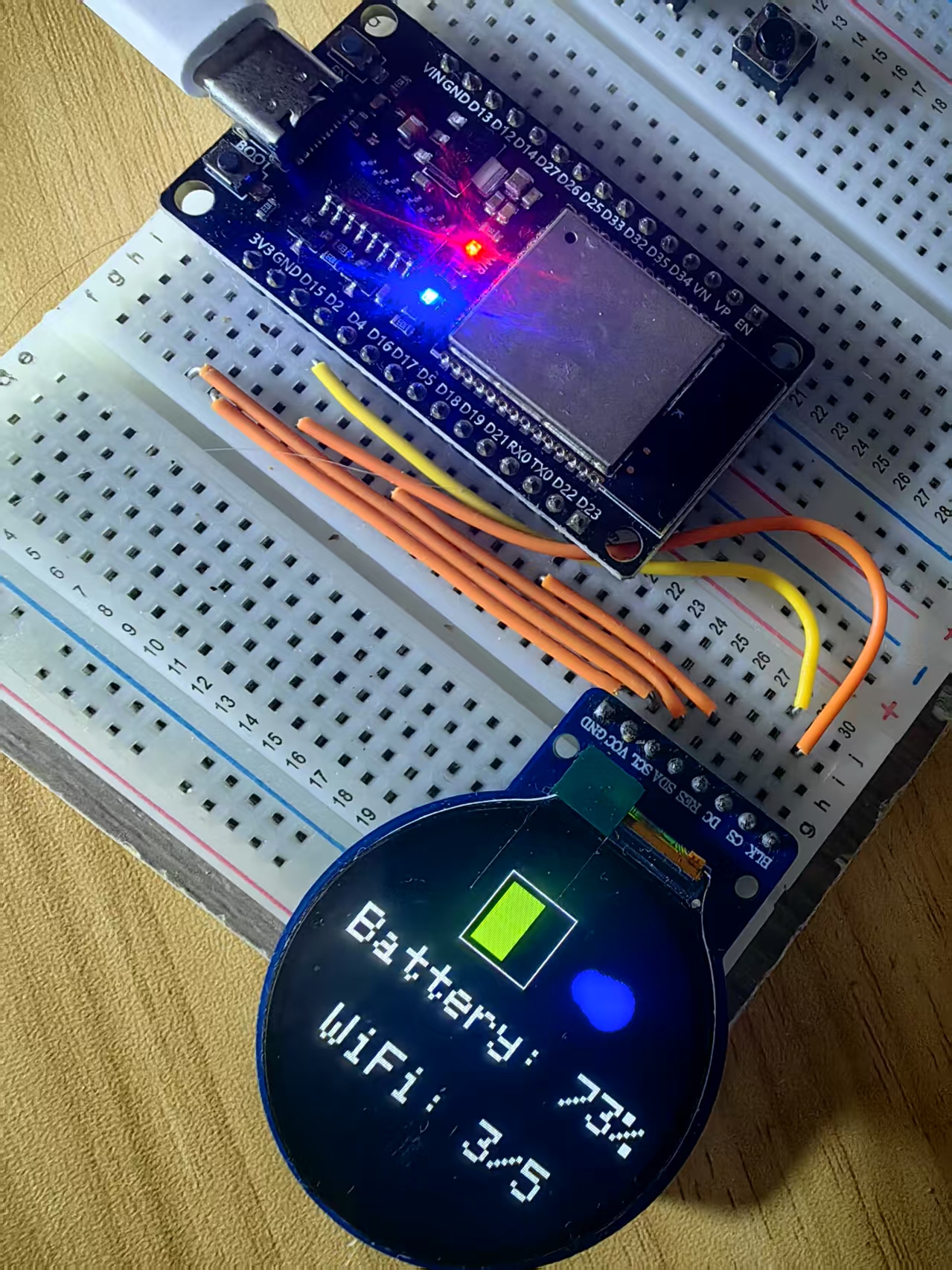

实验场景图  动态图



89-3 (1).jpg
89-3 (2).jpg
