37款传感器与模块的提法，在网络上广泛流传，其实Arduino能够兼容的传感器模块肯定是不止37种的。鉴于本人手头积累了一些传感器和执行器模块，依照实践出真知（一定要动手做）的理念，以学习和交流为目的，这里准备逐一动手试试多做实验，不管成功与否，都会记录下来——小小的进步或是搞不掂的问题，希望能够抛砖引玉。

【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验八十二：MP3播放器开源 Mini MP3 Player 播放器 SD卡音乐DFPlayer模块（YX5200-24SS芯片）

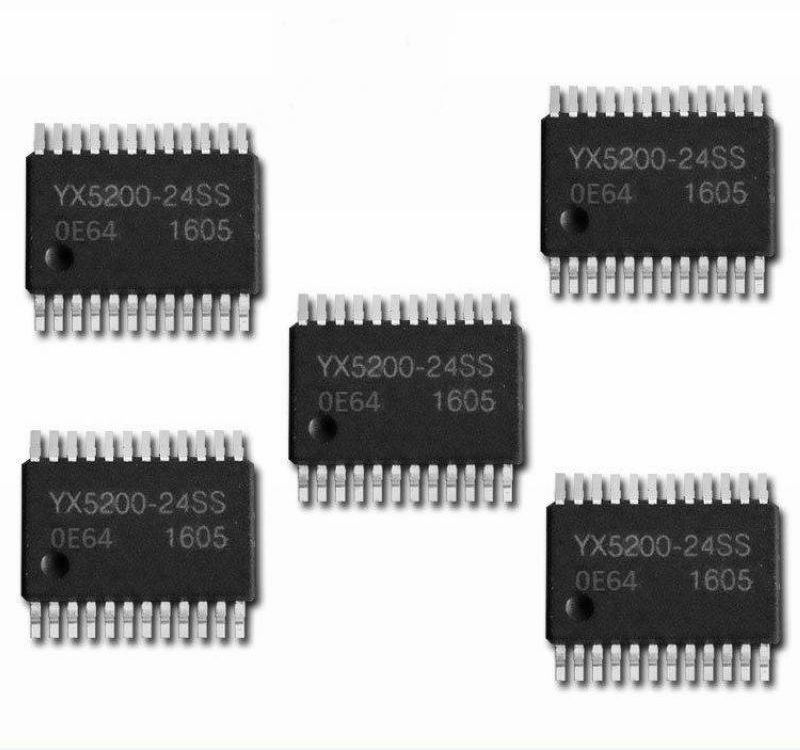

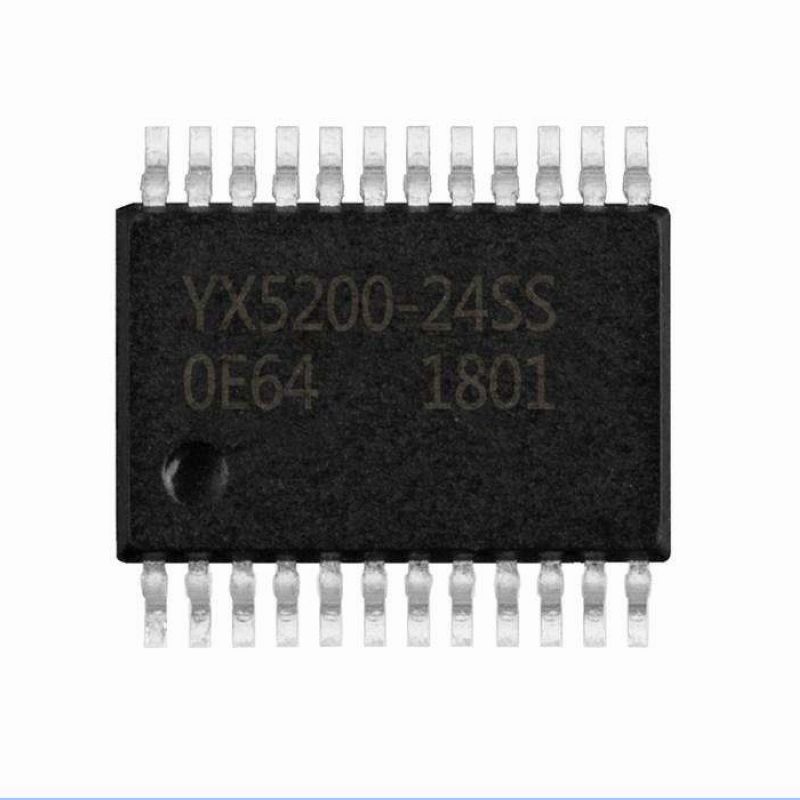

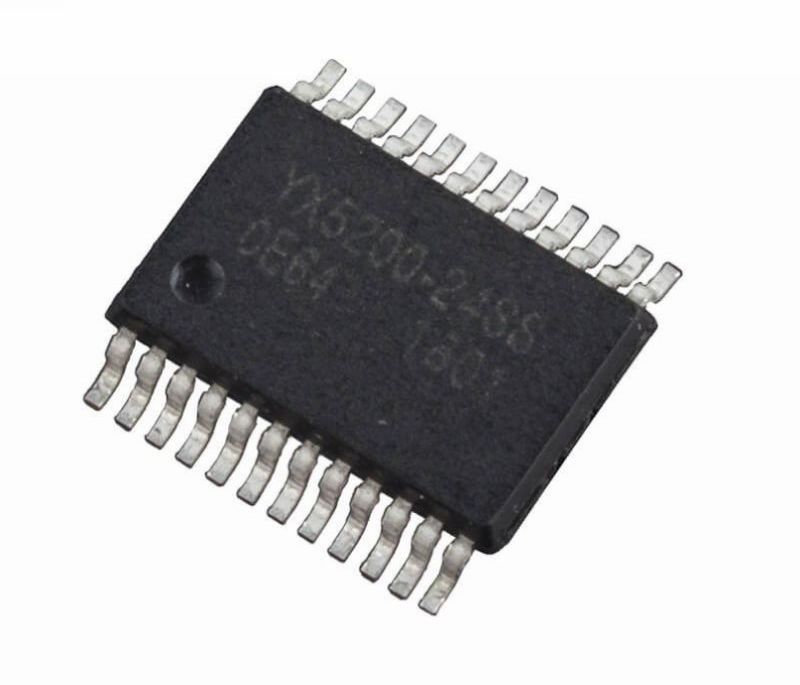

知识点：YX5200-24SS芯片

是一个提供串口的MP3芯片，完美的集成了MP3、WMV的硬解码。同时软件支持TF卡驱动和USB驱动，以及外挂FLASH。支持FAT16、FAT32文件系统。通过简单的串口指令即可完成播放指定的音乐，以及如何播放音乐等功能，无需繁琐的底层操作，使用方便，稳定可靠是此款产品的最大特点。

YX5200-24SS串口语音芯片参数
MP3文件格式：支持所有比特率11172-3和ISO13813-3layer音频解1码，采样支持（KHZ）：8/11.025/12/16/22.05/24/32/44.1/48，支持Normal、Lazz、Classic、Pop、ROCK等
USB接口：2.0标准
UART接口：标准串口，TTL电平，波特率可设
输入电压：3.3-5V
额定电流：15ma（不带U盘）
尺寸：8.4*8mm
封装：SSOP24封装
工作温度：-40度—80度
湿度：5%-95%。

特色功能
1、支持采样率(KHz):8/11.025/12/16/22.05/24/32/44.1/48
2、24位DAC输出，动态范围支持90dB，信噪比支持85dB
3、完全支持FAT16、FAT32文件系统，最大支持32G的TF卡和U盘
4、多种控制模式，并口控制模式、串口模式、按键控制模式
5、广播语插播功能，可以暂停正在播放的背景音乐
6、音频数据按文件夹排序，最多支持100个文件夹，每隔文件夹可以分配1000首歌曲
7、支持line in功能
8、支持mic扩音喊话功能
9、支持声卡功能，也支持线控耳机功能
10、30级音量可调，10种EQ可调
11、支持外扩NORFLASH和NANDFLASH.板载默认支持NORFLASH

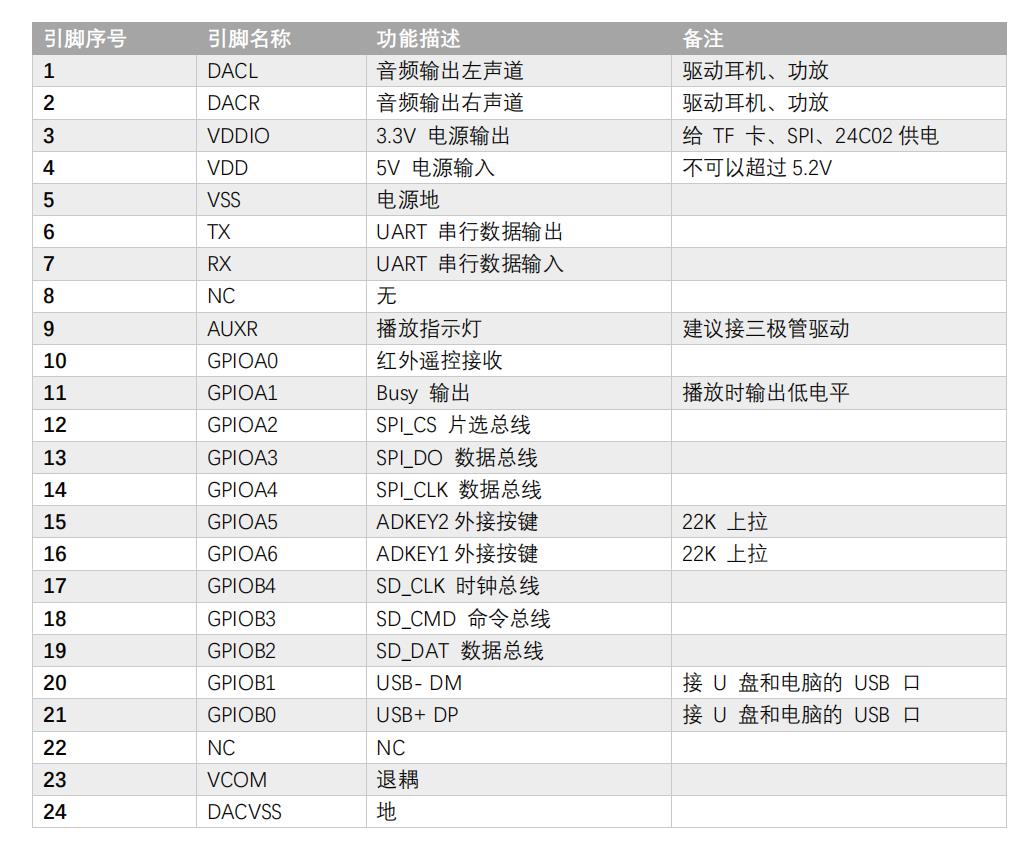

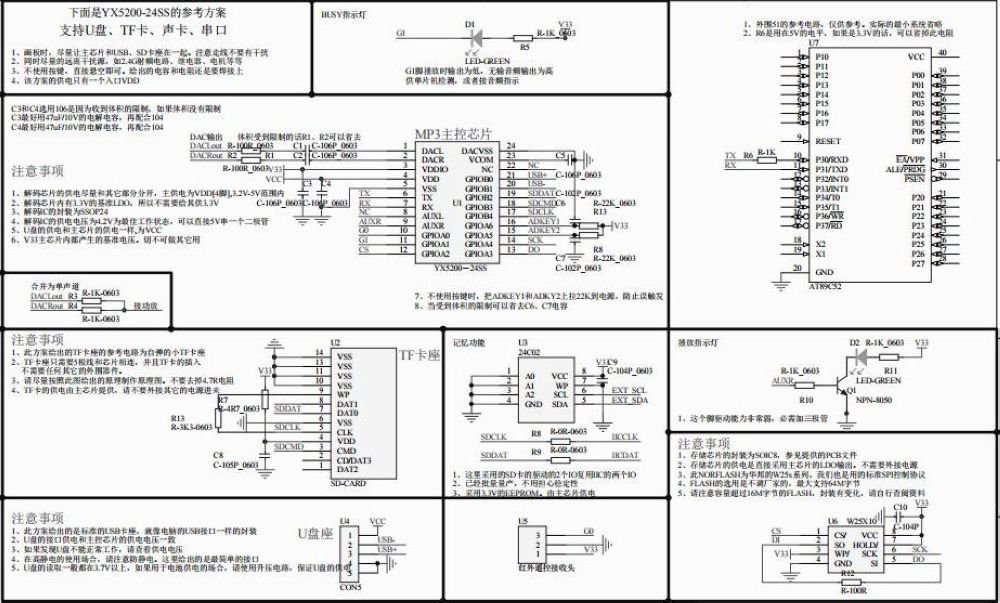

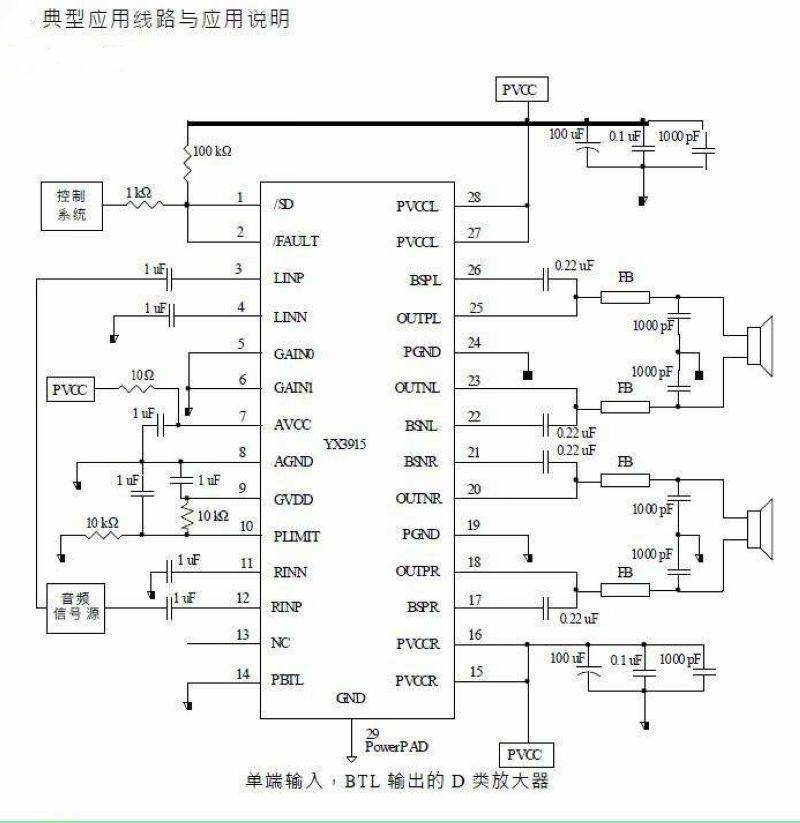

YX5200-24SS电原理图

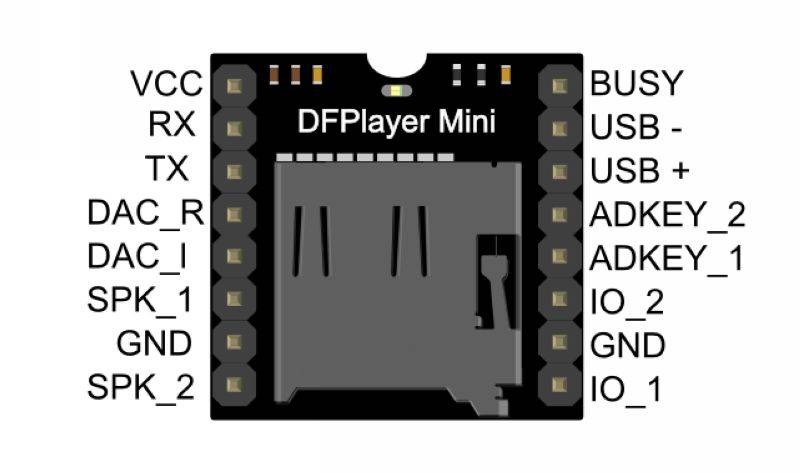

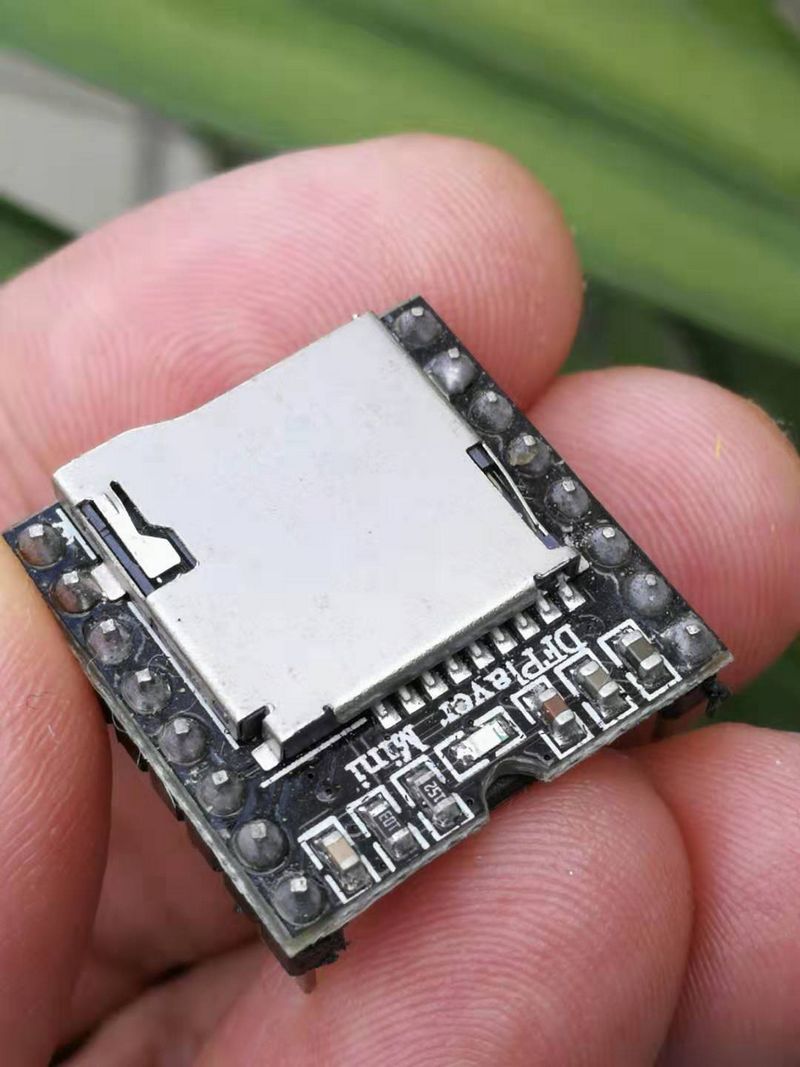

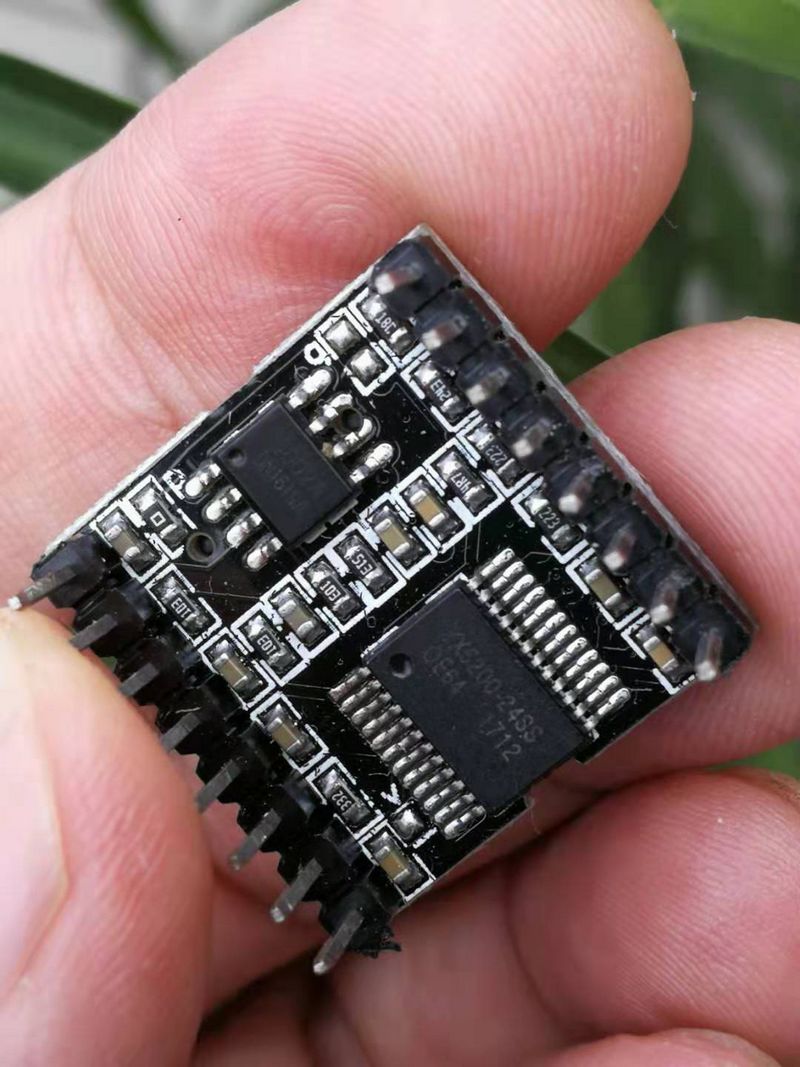

Mini MP3 Player播放器模块管脚图
管脚号管脚名称功能描述备注
1 BUSY 播放时输出高电平，停止为低忙信号
2 RX UART异步串口数据输入 3.3V的TTL电平
3 TX UART异步串口数据输出 3.3V的TTL电平
4 DACR DAC右声道输出可外接功放、耳机
5 DACL DAC左声道输出可外接功放、耳机
6 SPK1 外接单声道喇叭接3W/4Ω或2W/8Ω无源喇叭
7 SPK2 外接单声道喇叭接3W/4Ω或2W/8Ω无源喇叭
8 VCC 电源正极 3.6-5V
9 IO5 触发输入口5 接地触发
10 IO4 触发输入口4 接地触发
11 IO3 触发输入口3 接地触发
12 IO2 触发输入口2 接地触发
13 IO1 触发输入口1 接地触发
14 GND 电源负极系统地
15 DP USB数据线读U盘或用USB数据线连接电脑更换TF卡内容
16 DM USB数据线

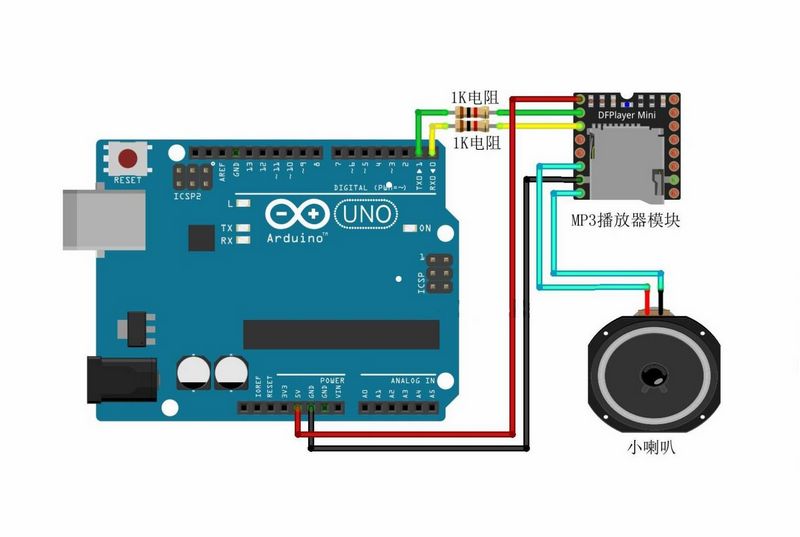

Arduino实验接线示意图

【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
开源 Mini MP3 Player TF卡播放器模块与电位器模块系列实验
程序一：通过电位器模块控制MP3模块播放歌曲

Arduino实验开源代码

代码

/*
  【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
  开源 Mini MP3 Player TF卡播放器模块与电位器模块系列实验
  程序一：通过电位器模块控制MP3模块播放歌曲
*/

#include <SoftwareSerial.h>
#include <DFRobotDFPlayerMini.h>

SoftwareSerial mp3SoftwareSerial(2, 3);
DFRobotDFPlayerMini myDFPlayer;

void setup() {
  pinMode(A0, INPUT);
  mp3SoftwareSerial.begin(9600);
  myDFPlayer.begin(mp3SoftwareSerial);
  myDFPlayer.play(1);
  delay(3 * 1000);
}

void loop() {
  if ((analogRead(A0)) == (100)) {
    myDFPlayer.play(2);
    delay(3 * 1000);
  }
  if ((analogRead(A0)) == (200)) {
    myDFPlayer.play(3);
    delay(3 * 1000);
  }
  if ((analogRead(A0)) == (300)) {
    myDFPlayer.play(4);
    delay(3 * 1000);
  }
  if ((analogRead(A0)) == (400)) {
    myDFPlayer.play(5);
    delay(3 * 1000);
  }
}

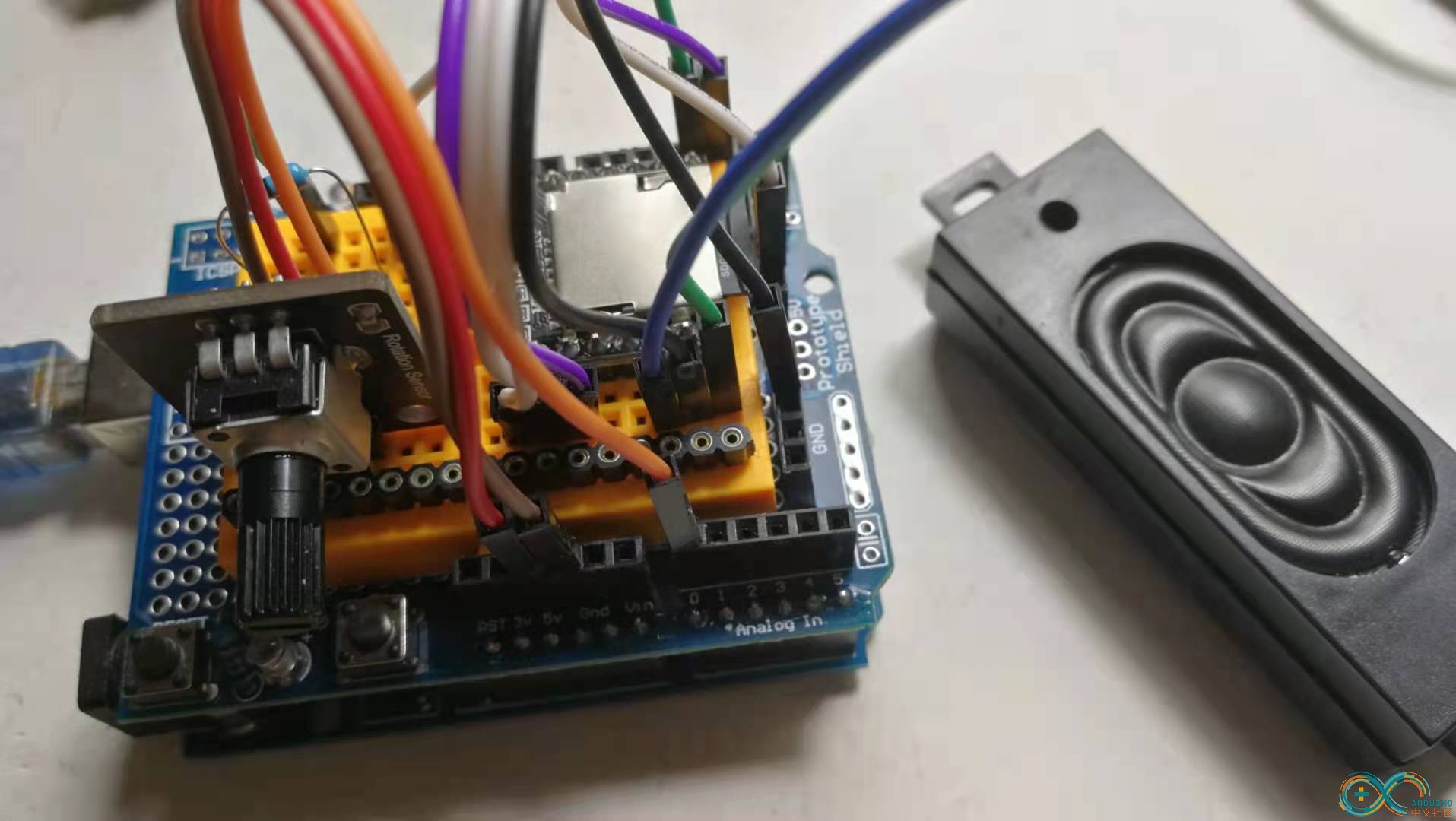

Arduino实验场景图

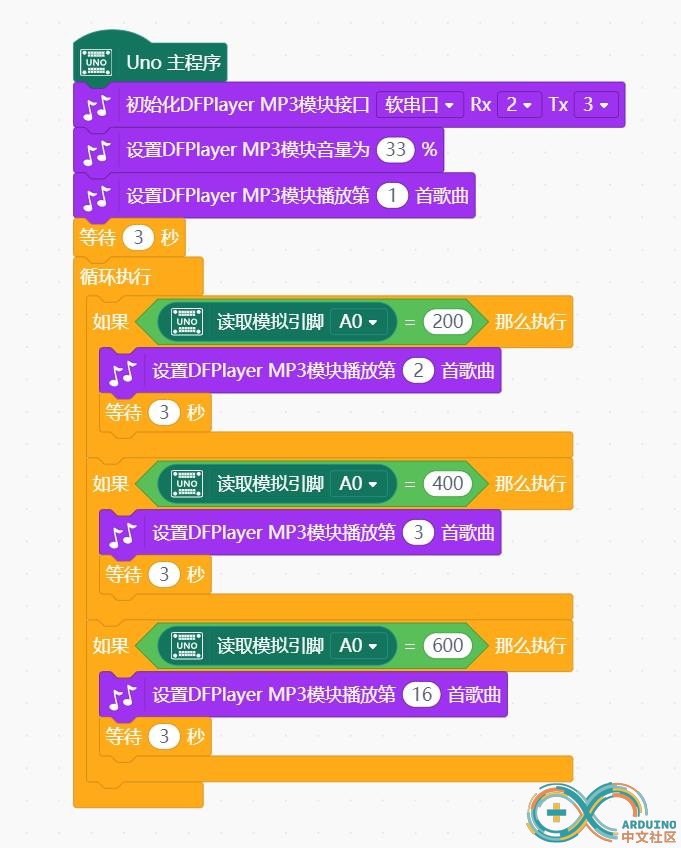

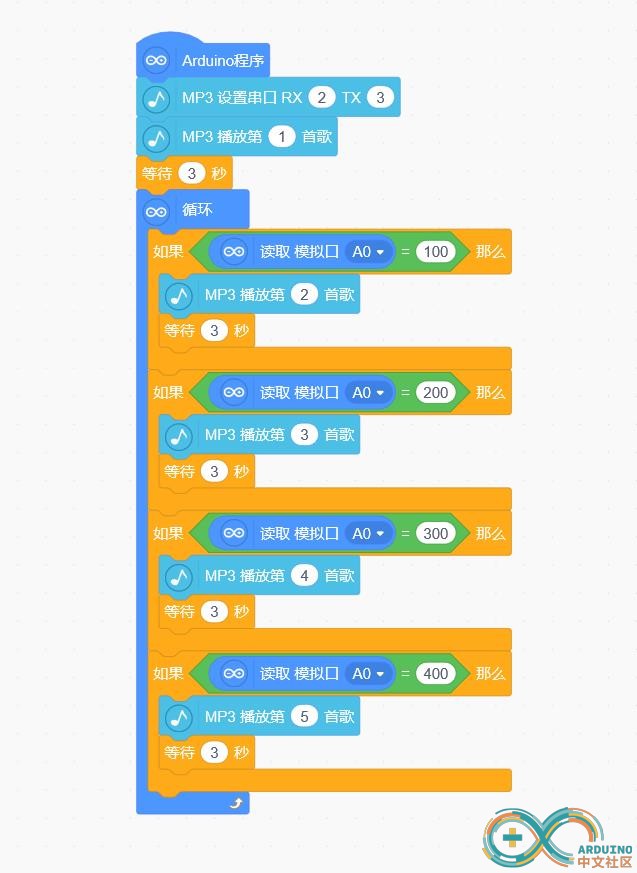

实验开源图形编程（Mixly、Mind+、编玩边学）

MP3模块与电位器模块

实验开源图形编程（Mixly、Mind+、编玩边学）

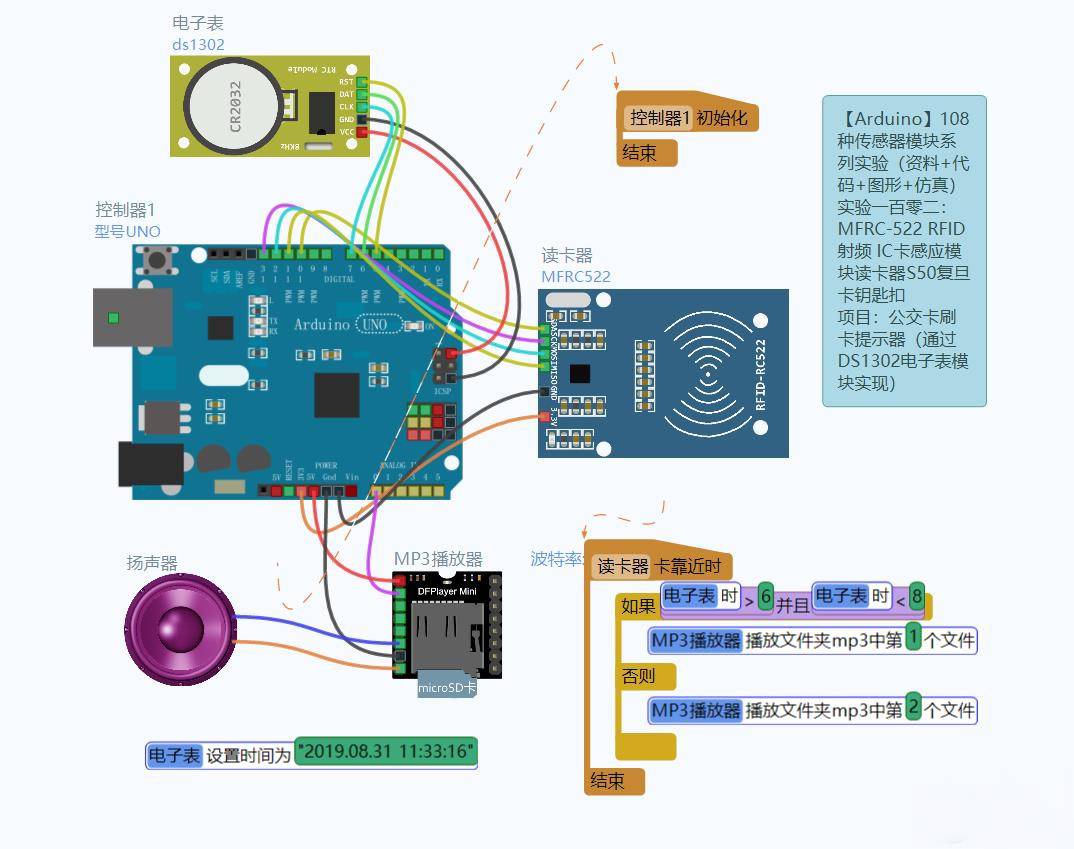

实验开源仿真编程（Linkboy V5.33）

实验开源图形编程（Mixly、Mind+、编玩边学）

MP3模块与电位器模块

【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验八十二：MP3播放器开源 Mini MP3 Player 播放器 SD卡音乐DFPlayer模块（YX5200-24SS芯片）

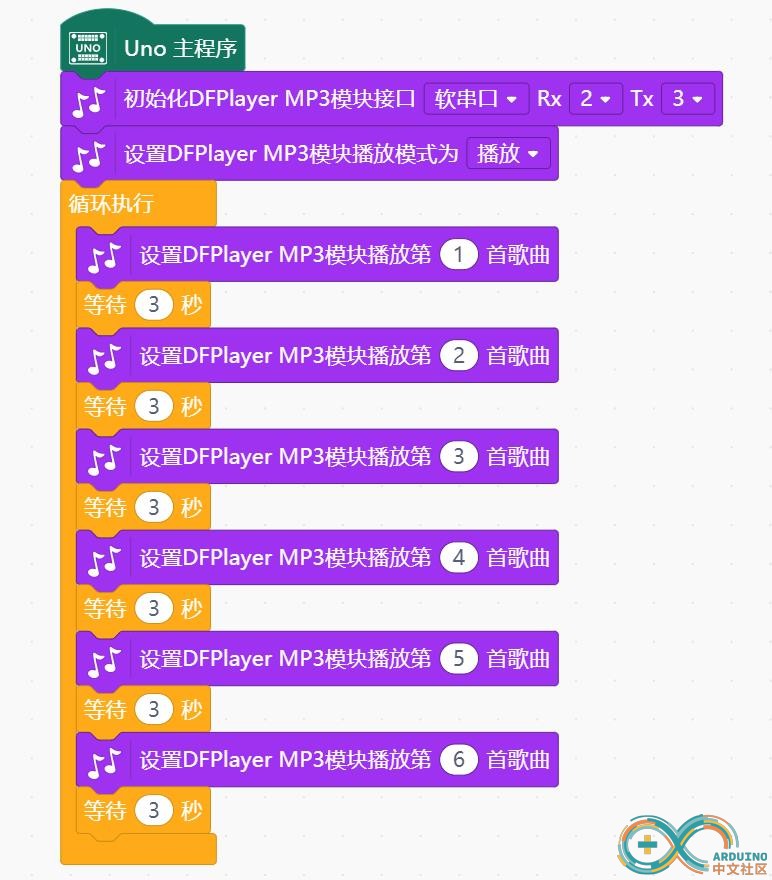

程序：简单播放歌曲1
Arduino实验开源代码

代码

/*
【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验八十五：开源 Mini MP3 Player TF卡播放器模块（YX5200-24SS）
程序：简单播放歌曲1
*/

#include <SoftwareSerial.h>
#include <DFRobotDFPlayerMini.h>
SoftwareSerial mp3SoftwareSerial(2, 3);
DFRobotDFPlayerMini myDFPlayer;

void setup() {
  mp3SoftwareSerial.begin(9600);
  myDFPlayer.begin(mp3SoftwareSerial);
  myDFPlayer.start();
  myDFPlayer.play(1);
}

void loop() {}

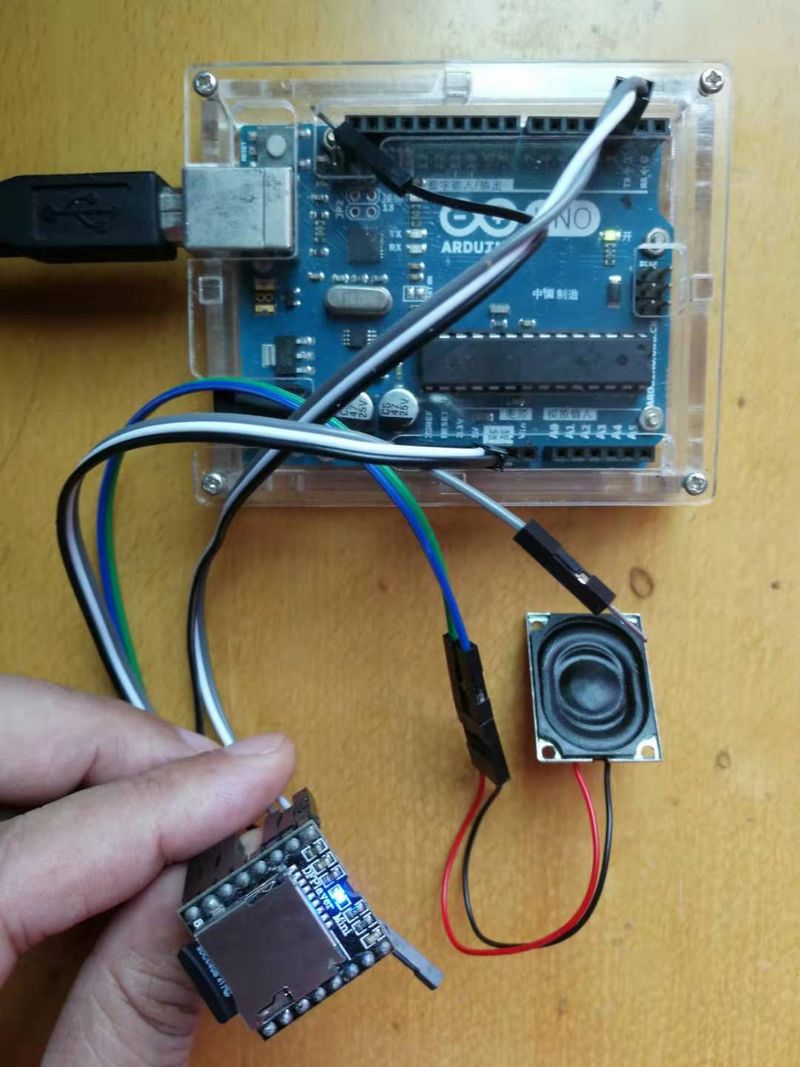

Arduino实验场景图
