37款传感器与执行器的提法，在网络上广泛流传，其实Arduino能够兼容的传感器模块肯定是不止这37种的。鉴于本人手头积累了一些传感器和执行器模块，依照实践出真知（一定要动手做）的理念，以学习和交流为目的，这里准备逐一动手尝试系列实验，不管成功（程序走通）与否，都会记录下来—小小的进步或是搞不掂的问题，希望能够抛砖引玉。

【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）

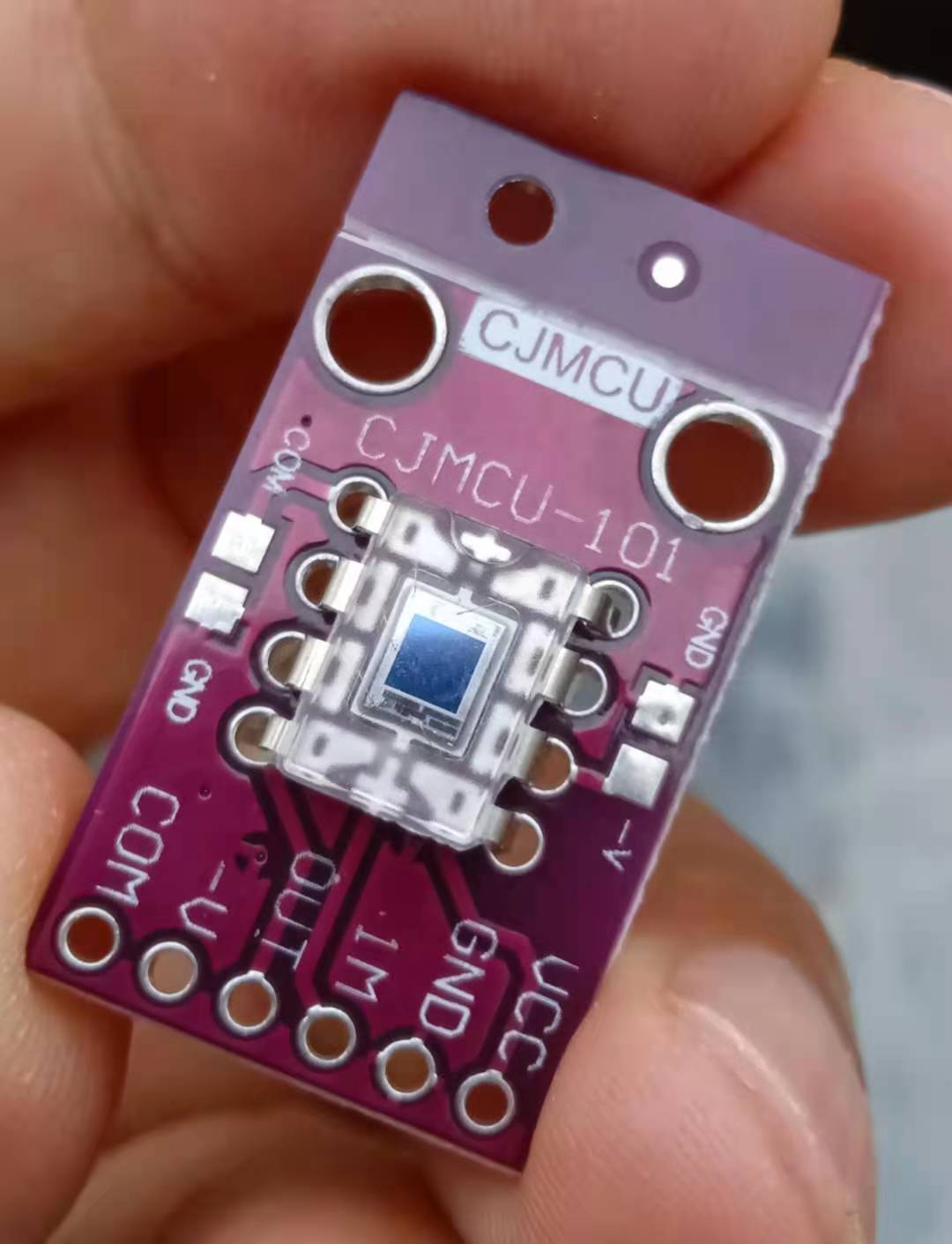

实验一百六十二：OPT101模拟光照传感器 YourCee单片光电二极管 TEMT6000光强度模块

程序二：读取OPT101串口数值
实验开源仿真编程（Linkboy V4.63）

打开Linkboy——各种常用小工具——串口助手

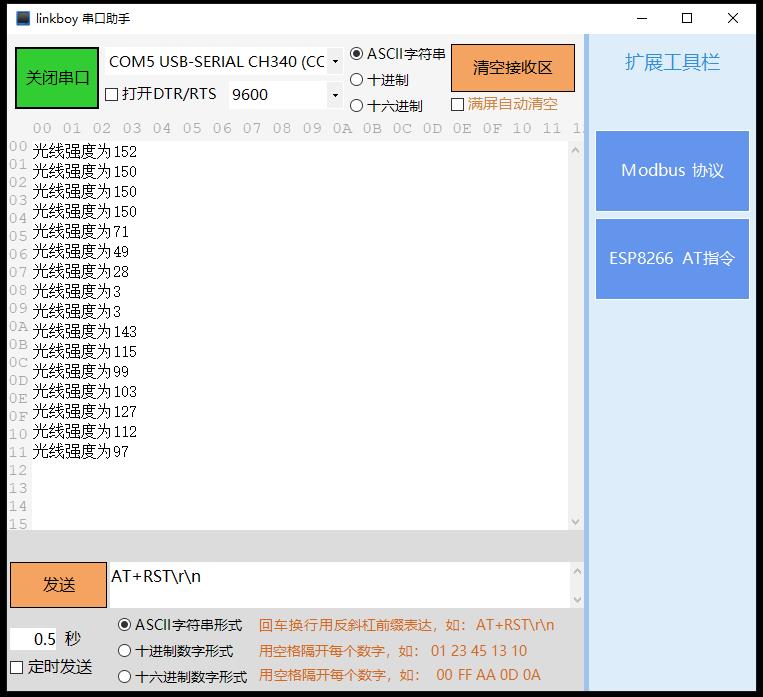

实验串口返回情况

程序三：显示OPT101串口输出的光线波形
实验开源仿真编程（Linkboy V4.63）

打开Linkboy——各种常用小工具——串口绘图器，查看实验波形

实验串口绘图器返回情况

程序四：串口输出OPT101的数据
实验开源图形编程（Mind+、编玩边学）

实验串口返回情况

Arduino实验场景图

程序五：通过光照数值来控制LED灯的开关
（1）实验参考开源代码（Arduino）

代码

/*
  【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
  程序五：通过串口显示检测凌晨室内光线变化的数值与波形
  实验接线：OPT101接Uno的A0，LED灯（板载D13）
*/

int sensor_value = 0;

void setup() {
  Serial.begin(9600);
  pinMode(A0, INPUT);
  pinMode(13, OUTPUT);
}

void loop() {
  sensor_value = analogRead(A0);
  Serial.println(sensor_value);//串口输出亮度数值
  delay(200);

  if (sensor_value >99)//设置打开LED灯的阕值（可参考串口值来定）
  {
    digitalWrite(13, HIGH);//如果串口值大于151则LED灯亮
    Serial.println("亮");// 串口输出“亮”字
    delay(500);// 点亮500毫秒
  }
  else
  {
    digitalWrite(13, LOW);
  }
}

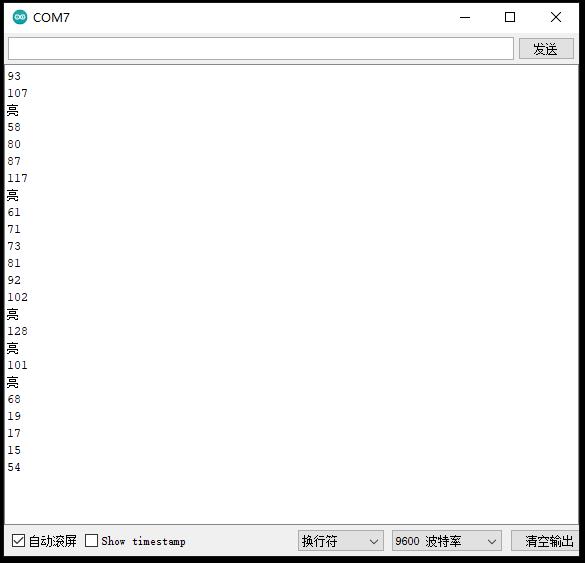

（2）实验串口返回情况

（3）Arduino实验场景图
