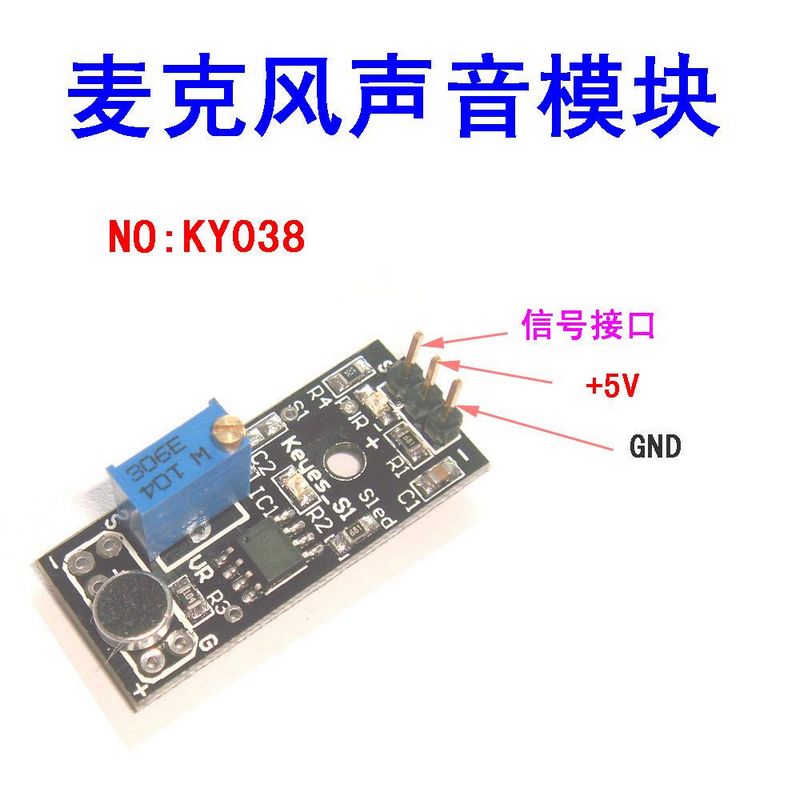

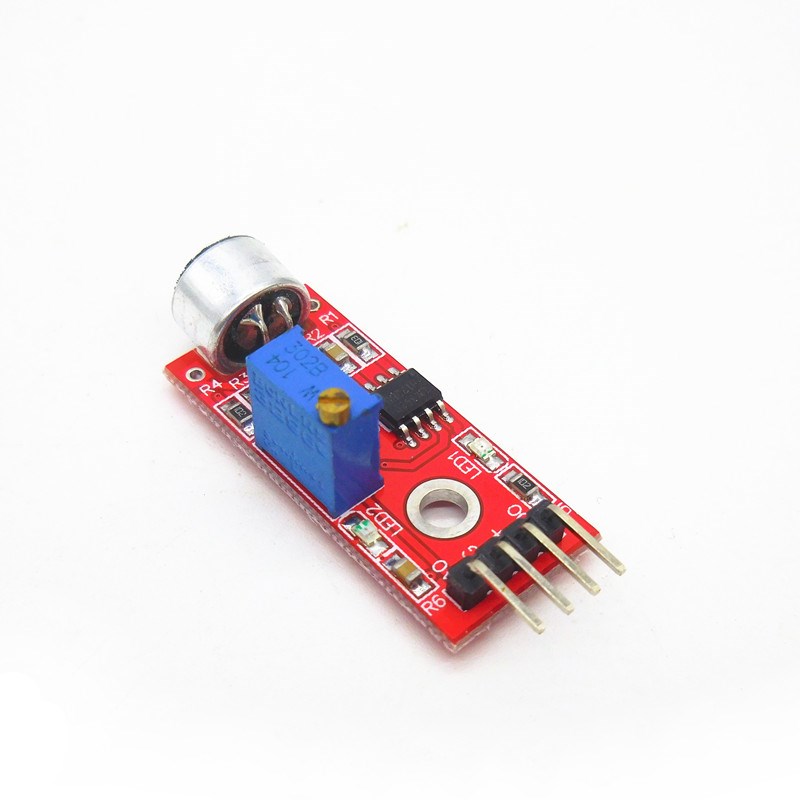

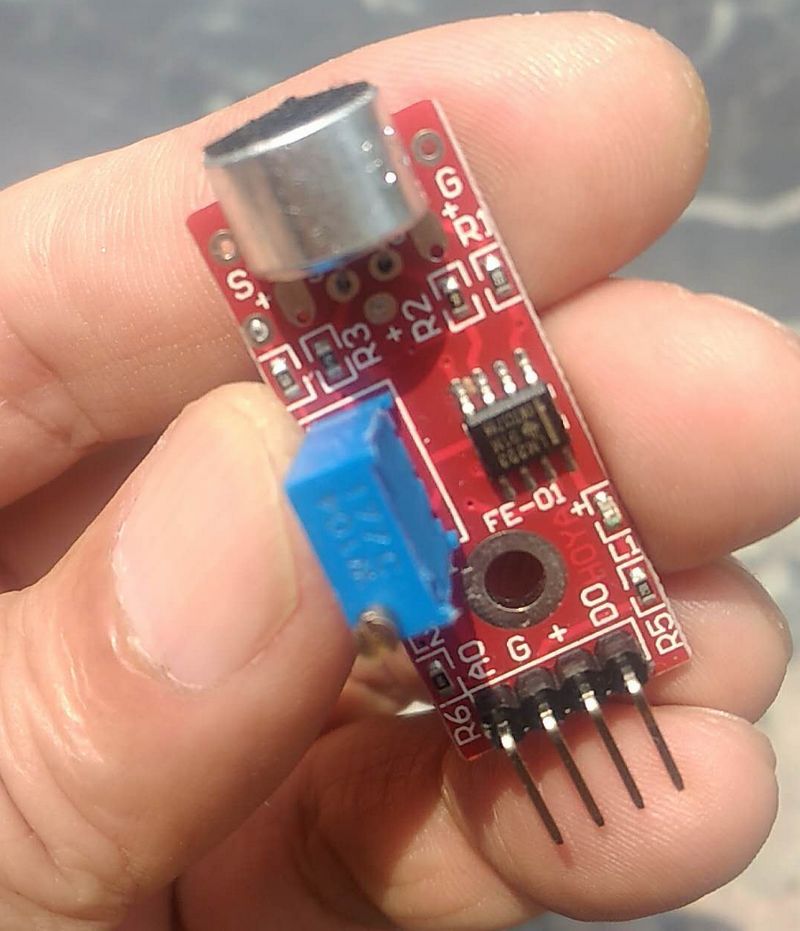

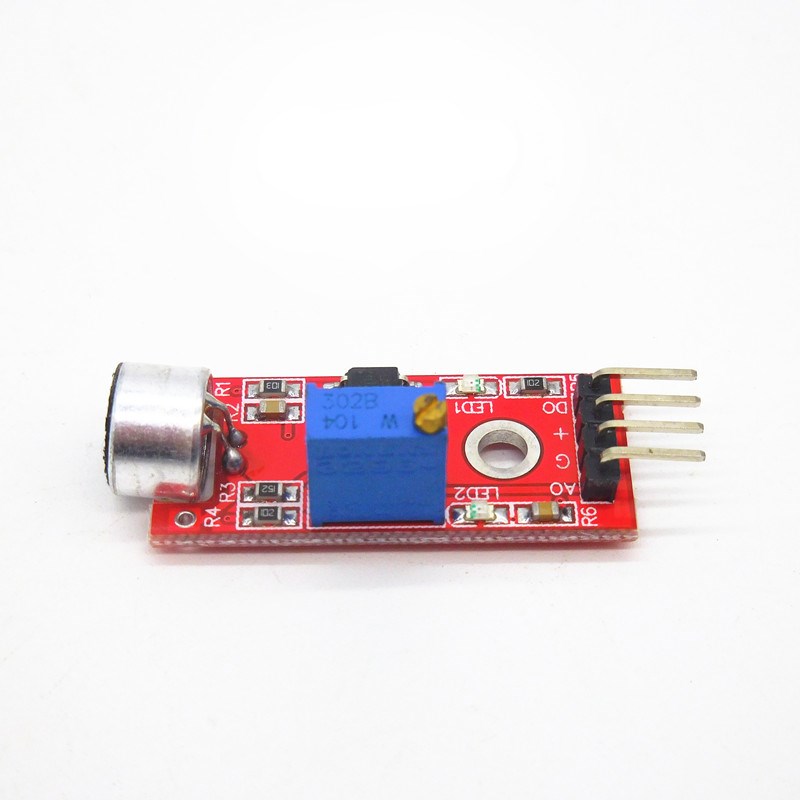

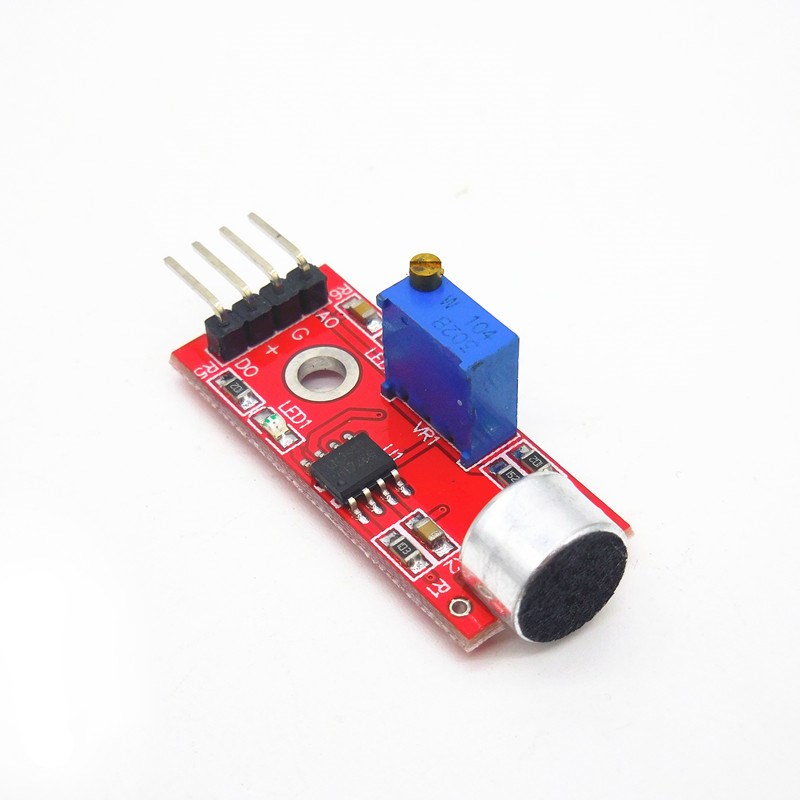

实验六：KY-038高感度声音传感器模块

声音传感器的作用相当于一个话筒（麦克风）。它用来接收声波，显示声音的振动图象，但不能对噪声的强度进行测量。传感器内置一个对声音敏感的电容式驻极体话筒。声波使话筒内的驻极体薄膜振动，导致电容的变化，而产生与之对应变化的微小电压。这一电压随后被转化成0-5V的电压，经过A/D转换被数据采集器接受，并传送给Arduino uno。

模块用途：
声音感应检测

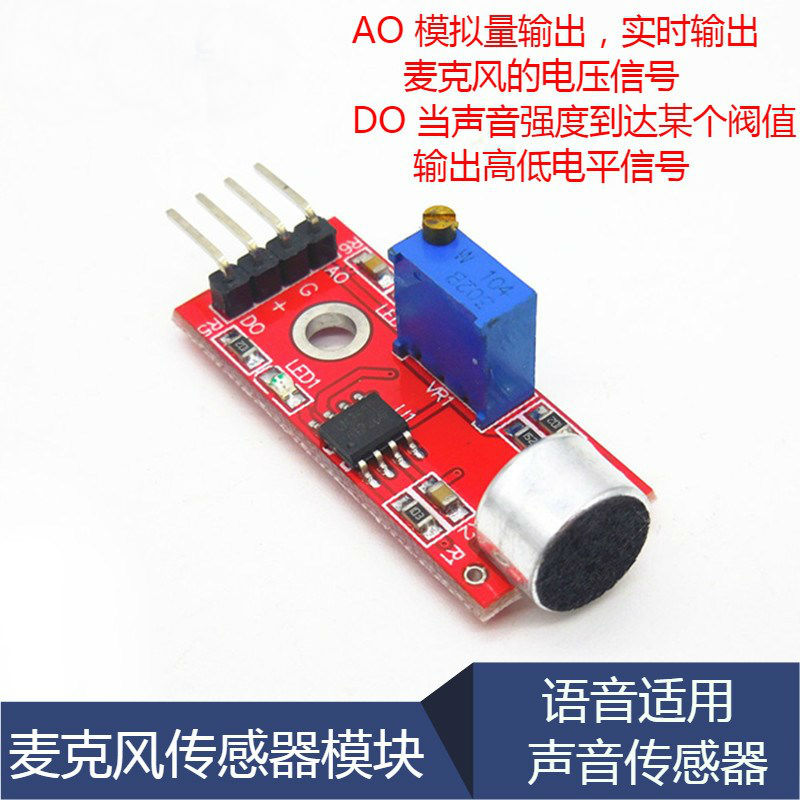

模块有2个输出：
1、AO，模拟量输出，实时输出麦克风的电压信号
2、DO，当声音强度到达某个阀值时，输出高低电平信号【阀值-灵敏度可以通过电位器调节】

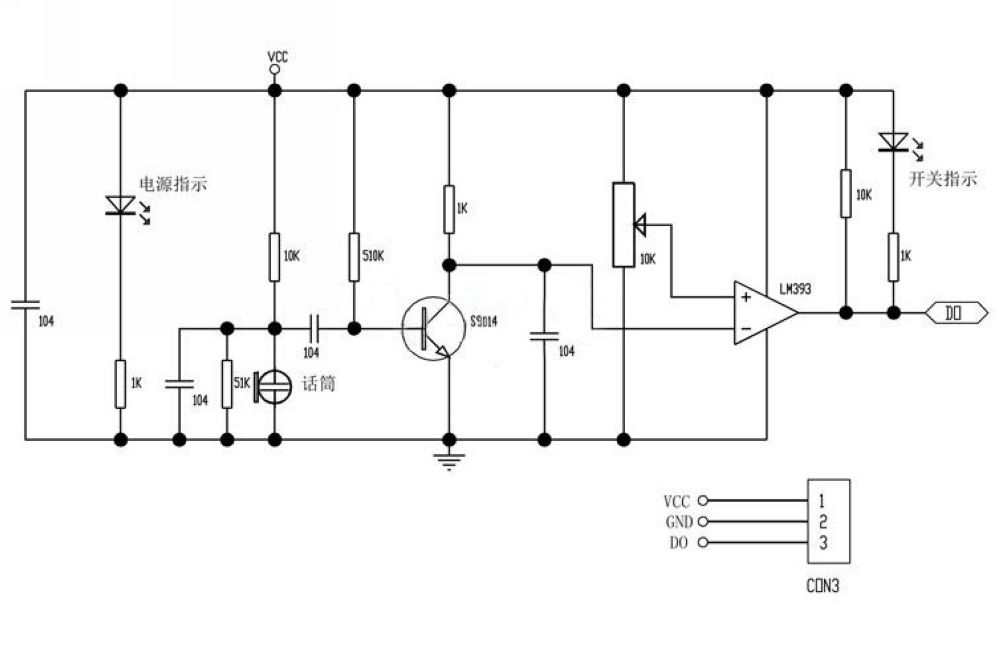

模块电原理图

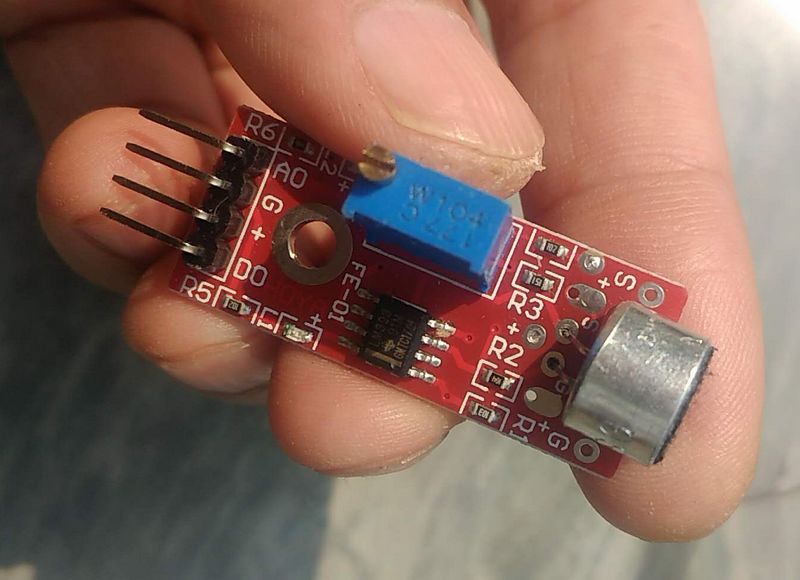

模块特点：
1、使用5v直流电源供电（工作电压3.3V-5V）
2、有模拟量输出AO，实时麦克风电压信号输出
3、有阀值翻转电平输出DO，高/低电平信号输出（0和1）
4、具有高灵敏度，驻极体电容式麦克风（ECM）传感器
5、通过电位计调节灵敏度（图中蓝色数字电位器调节）
6、有电源指示灯，比较器输出有指示灯
7、设有3mm固定螺栓孔，方便安装
8、小板PCB尺寸：3.2cm * 1.7cm
9、可以检测周围环境的声音强度,使用注意：此传感器只能识别声音的有无（根据震动原理）不能识别声音的大小或者特定频率的声音。

模块使用说明：
1.声音模块对环境声音强度最敏感，一般用来检测周围环境的声音强度。
2.模块在环境声音强度达不到设定阈值时，OUT输出高电平，当外界环境声音强度超过设定阈值时，模块OUT输出低电平；
3.小板数字量输出OUT可以与Arduino uno直接相连，通过单片机来检测高低电平，由此来检测环境的声音；
4.小板数字量输出OUT能直接驱动继电器模块，由此可以组成一个声控开关。

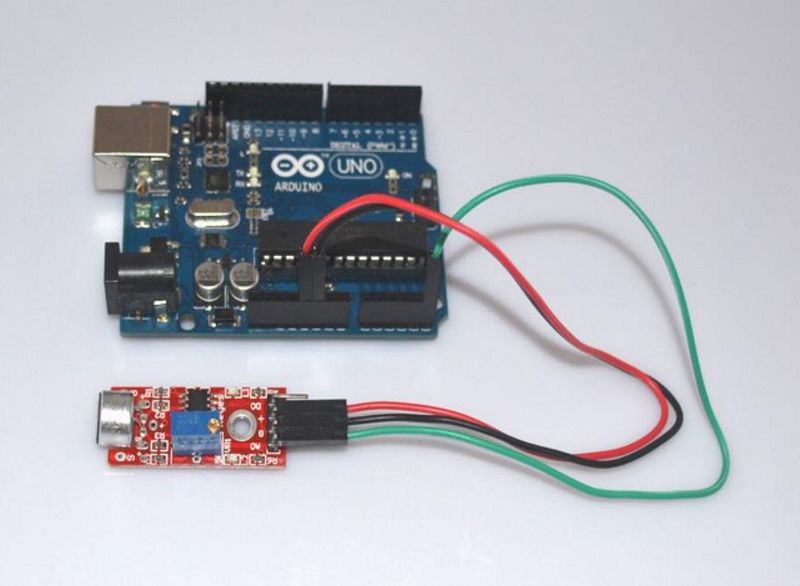

数字信号输出

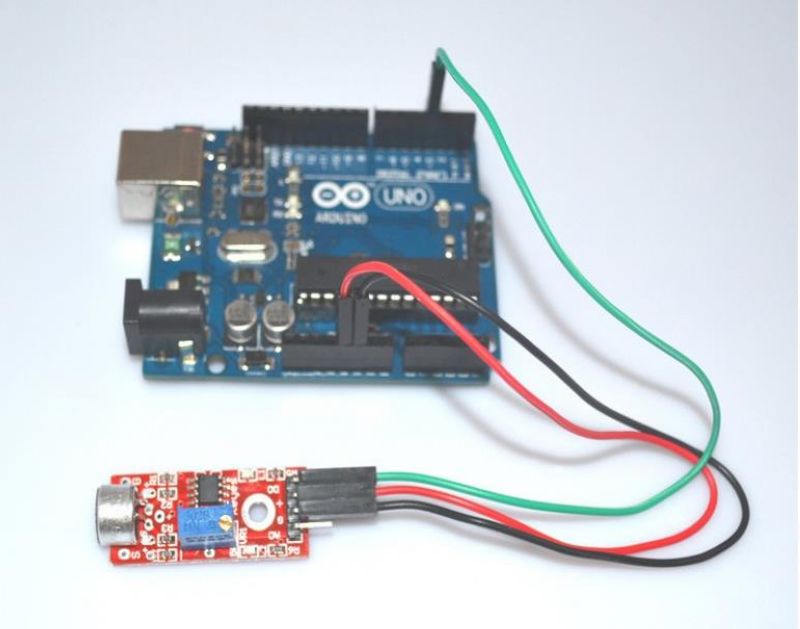

模拟信号输出

Arduino实验开源代码

代码

/*
【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
  实验六：KY-038高感度声音传感器模块
*/

void setup() {
  pinMode(3,INPUT);
  pinMode(12,OUTPUT);
}

void loop() {
  if (digitalRead(3)) {
    digitalWrite(12, LOW);
  }
  else {
    digitalWrite(12, HIGH);
    delay(2000);
  }
}

实验思路——声音感应器模块DO端，接到Arduino uno数字口3脚，当环境声音强度达不到设定阈值时，DO输出高电平，12脚LED低电平灯灭；当环境声音强度超过设定阈值时，DO输出低电平，12脚LED高电平灯亮。

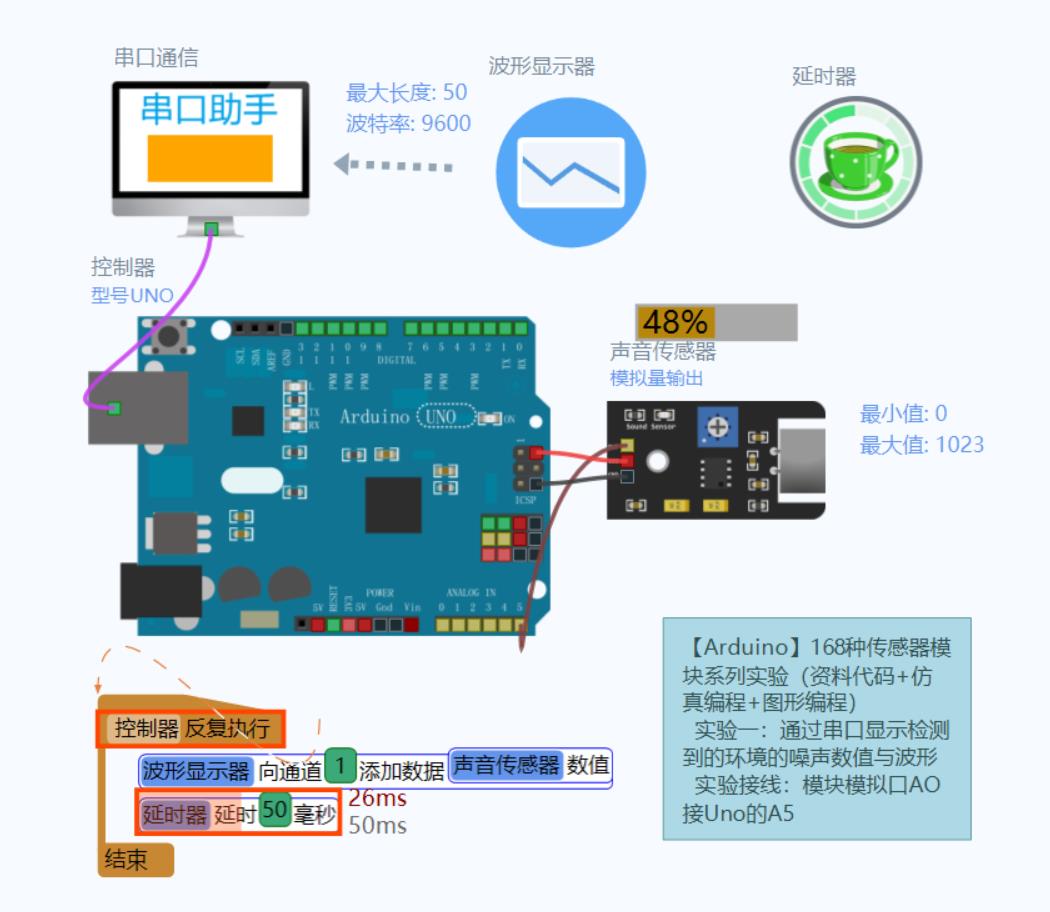

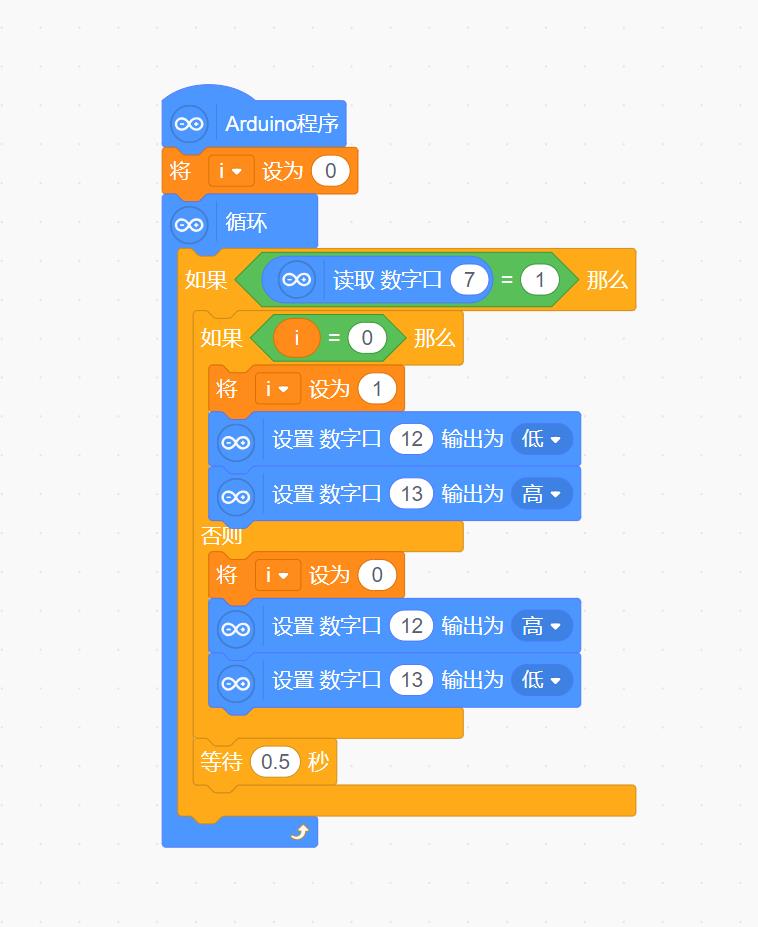

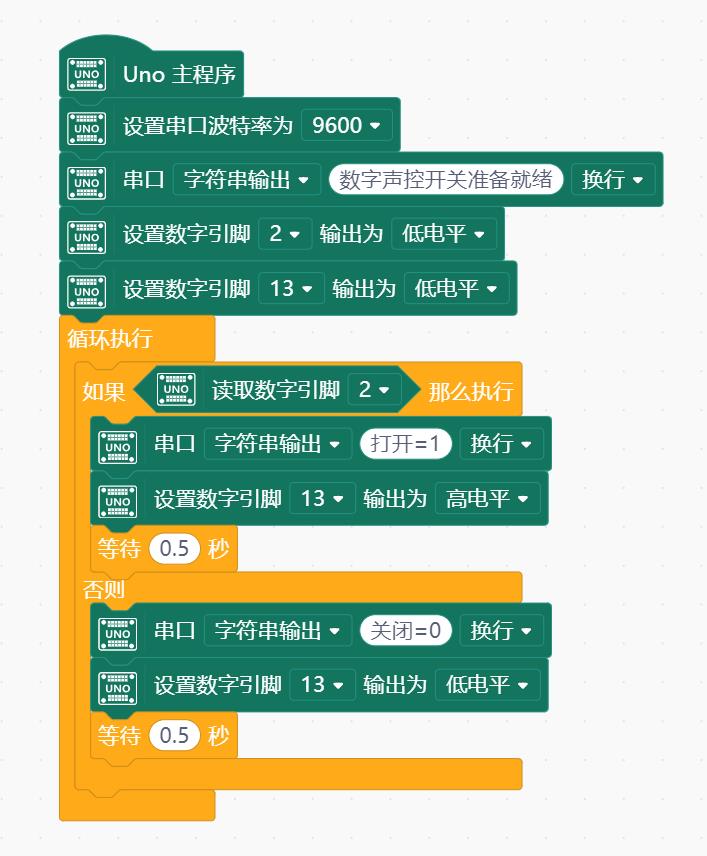

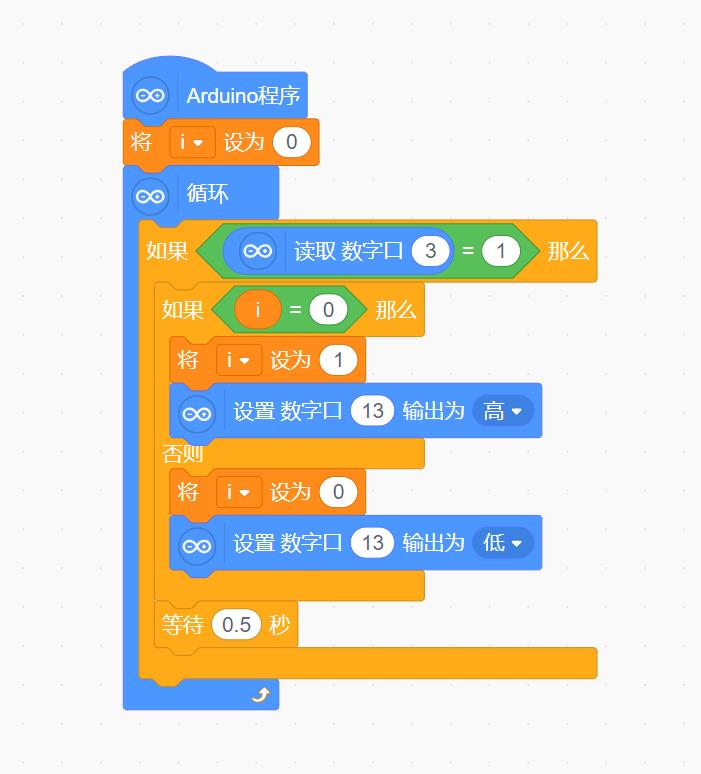

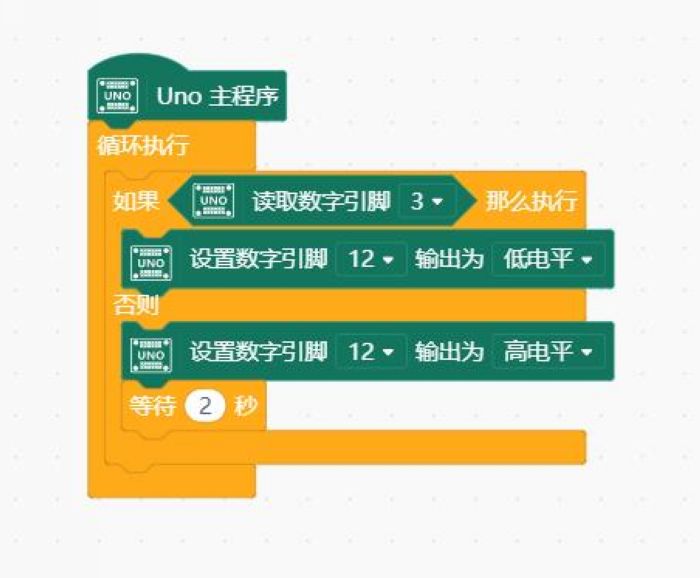

实验开源图形编程（Mind+、编玩边学）

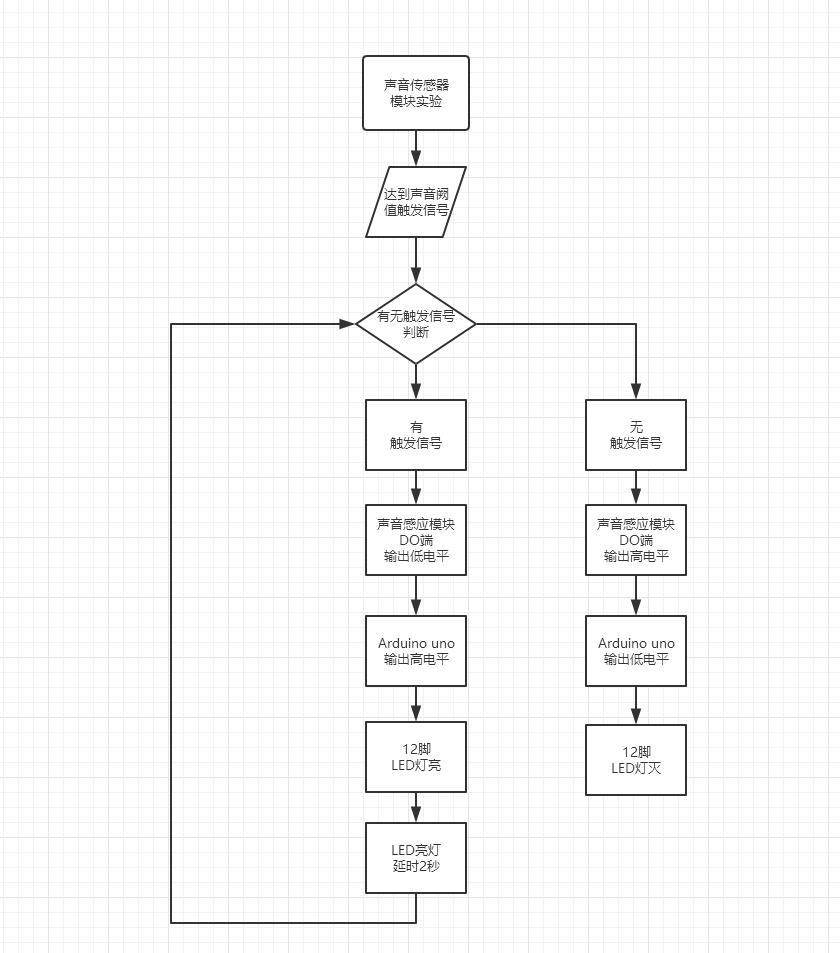

实验的逻辑流程图

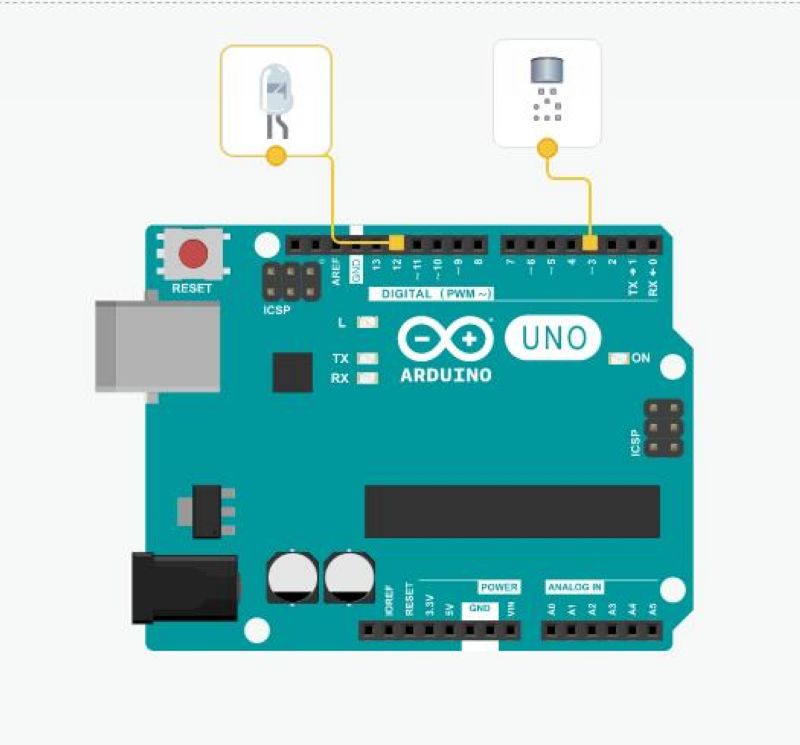

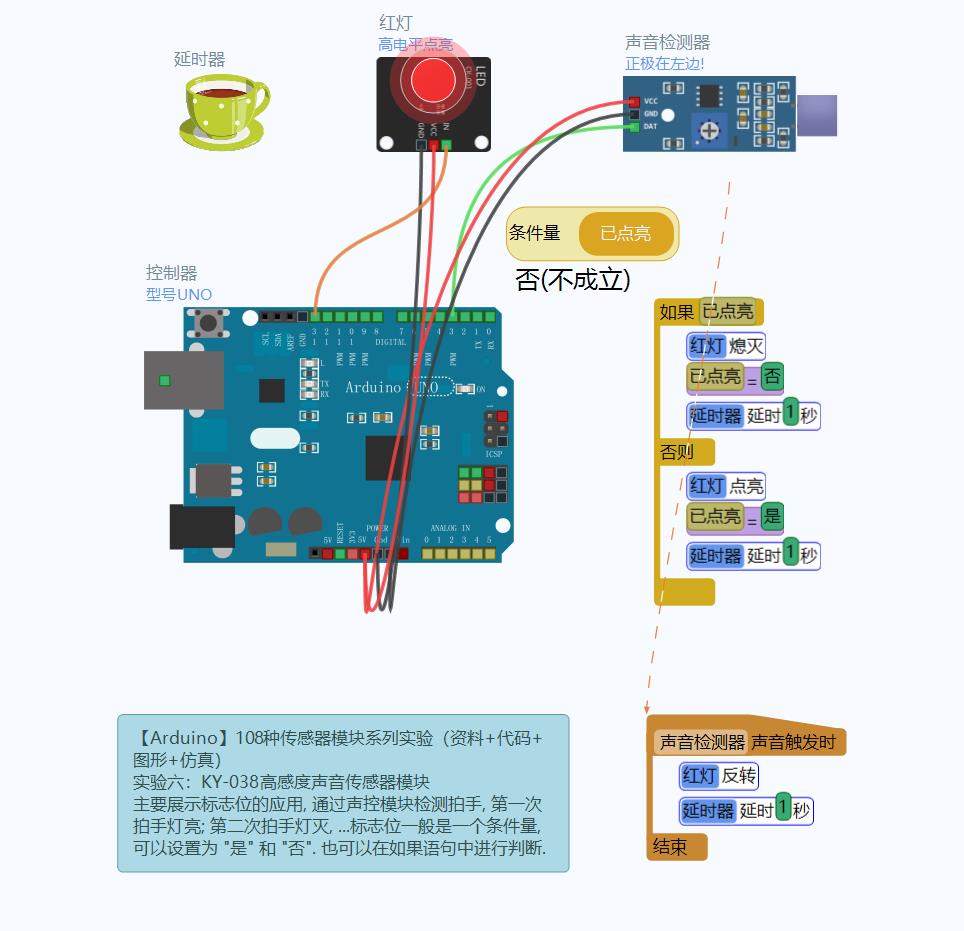

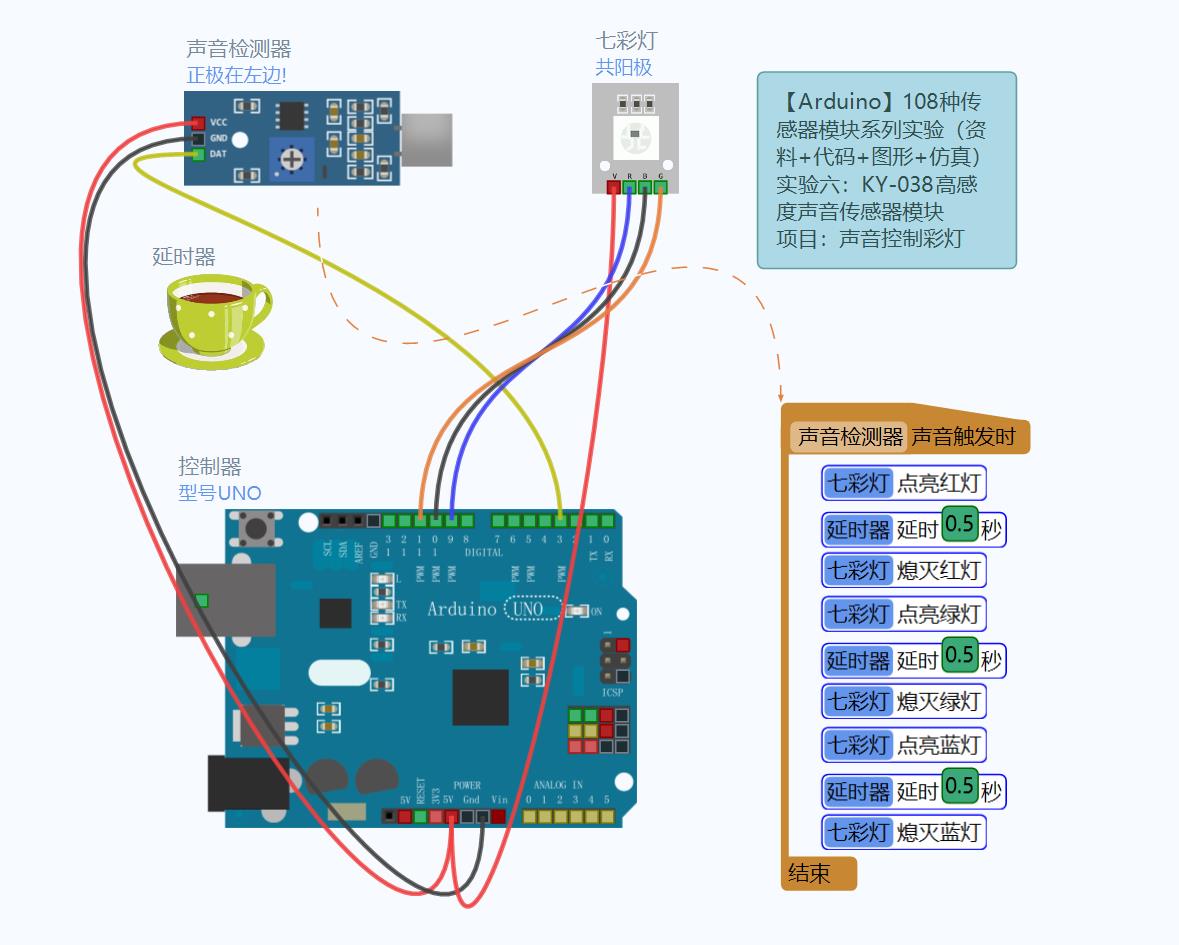

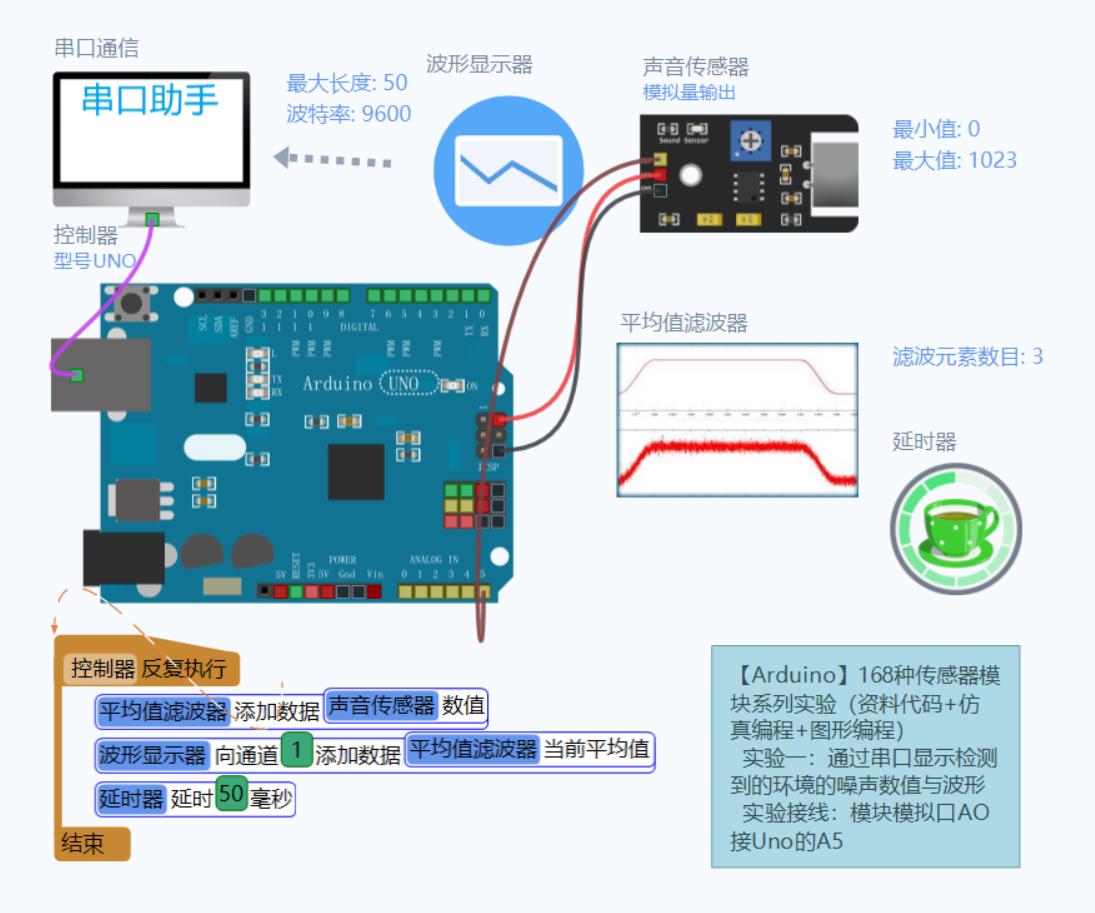

实验开源仿真编程（Linkboy V4.62）

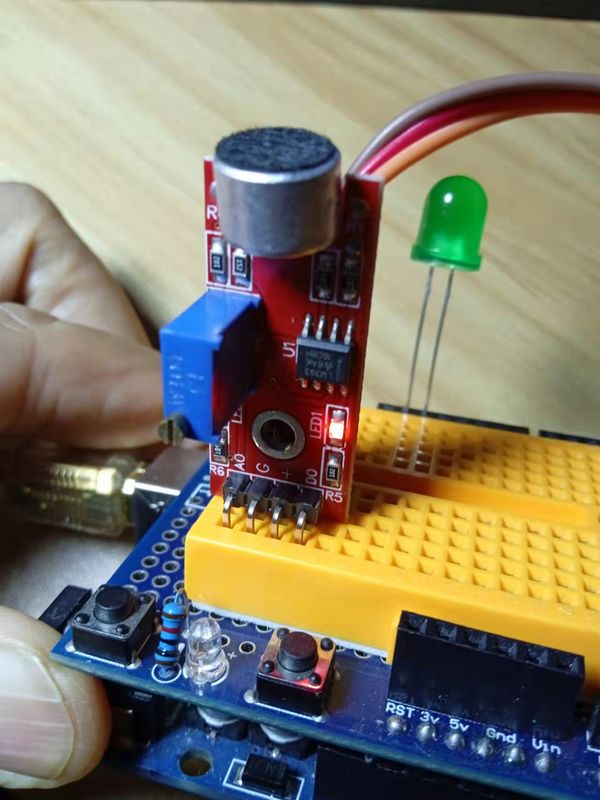

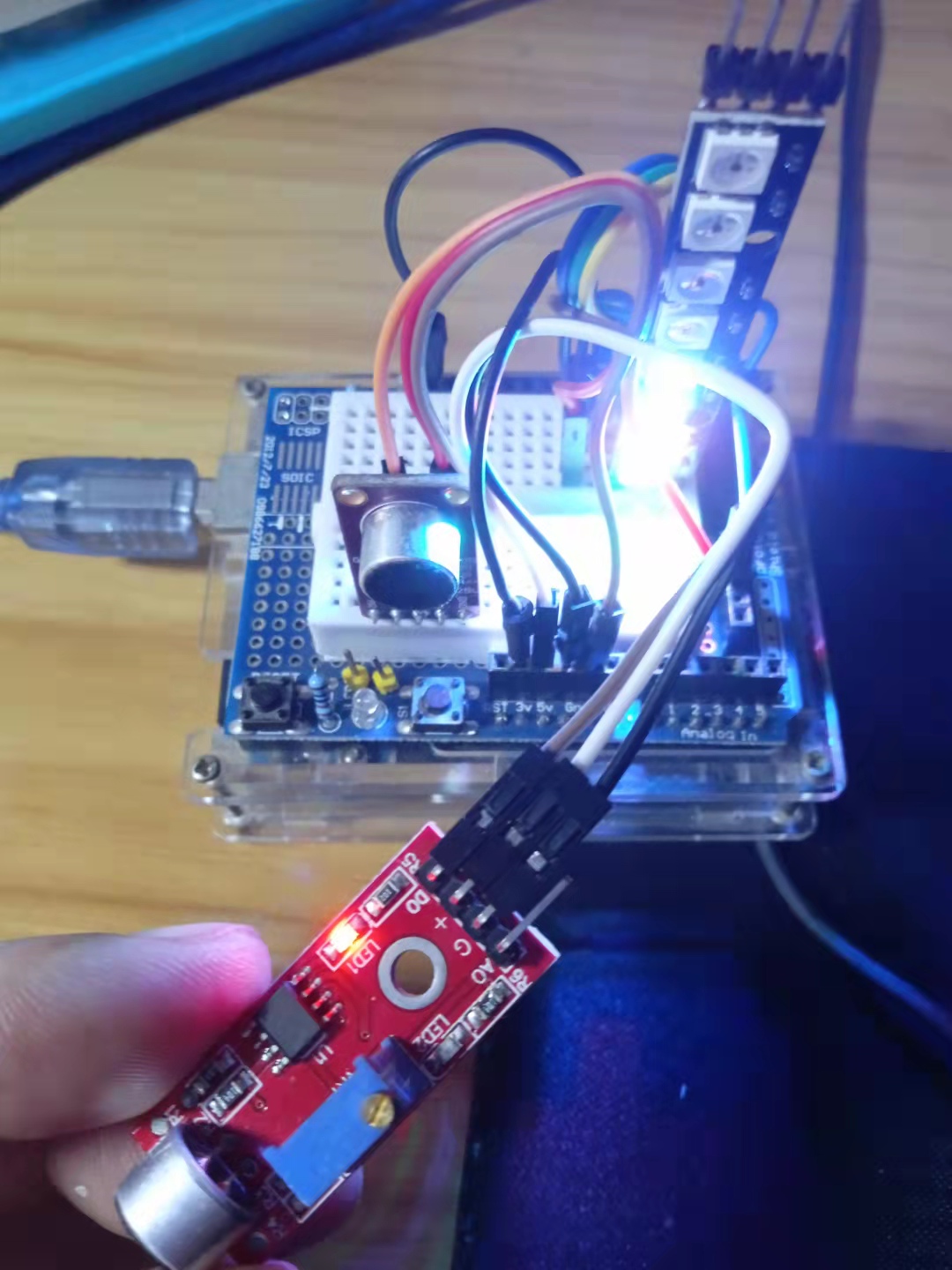

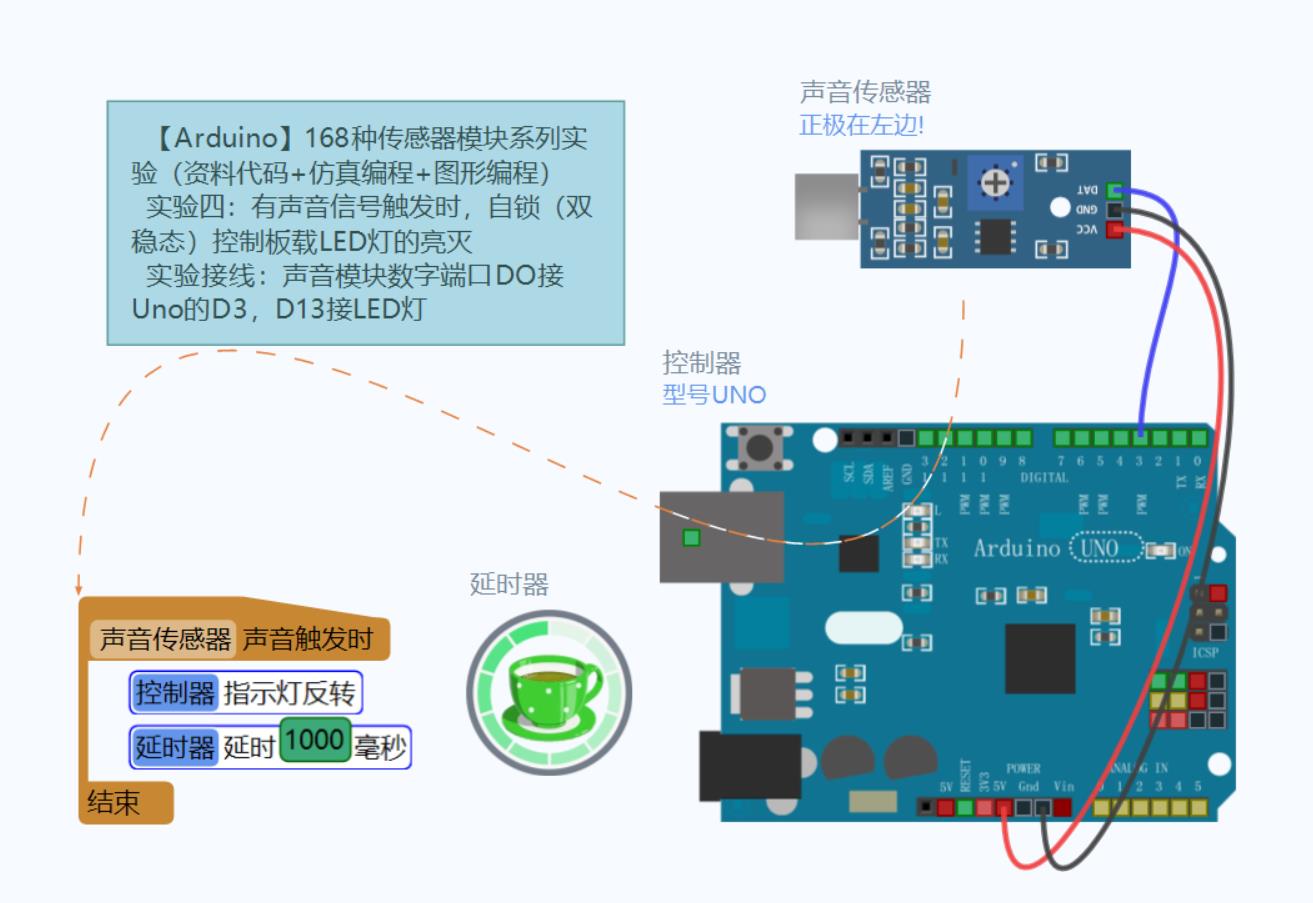

Arduino实验场景图

Arduino实验开源代码

代码

/*
  【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
    实验六：KY-038高感度声音传感器模块
   项目：有声音信号触发时，自锁（双稳态）控制板载LED灯的亮灭
   实验接线：声音模块数字端口DO接Uno的D3，D13接LED灯
*/

void setup() {
  pinMode(LED_BUILTIN , OUTPUT);  //使用板载LED作为控制对象.
}

void loop() {
  if (HIGH == digitalRead(3))  //如果D3有声音触发信号
{
    digitalWrite(LED_BUILTIN , LOW == digitalRead(LED_BUILTIN)   ?  HIGH  : LOW );
    //则反转 LED的状态
    delay(600);
  }
}

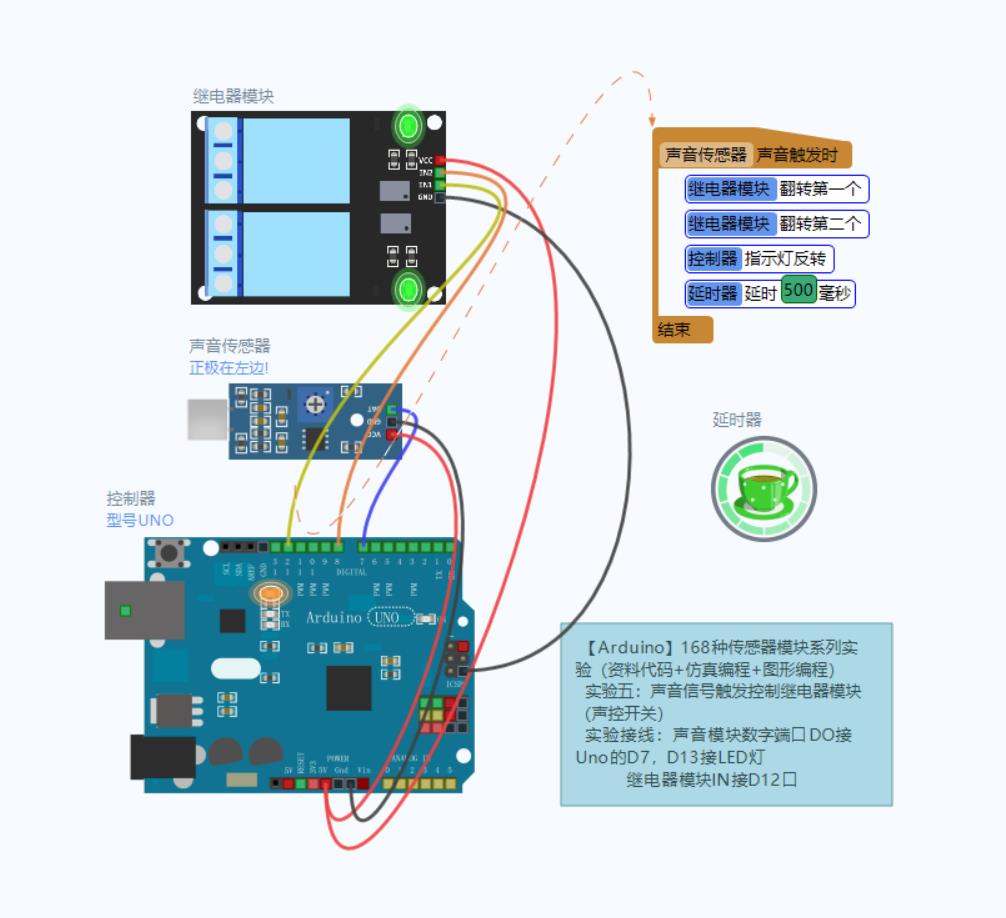

实验开源仿真编程（Linkboy V4.62）
