【雕爷学编程】Arduino动手做(113)---5110液晶屏模块 中等

头像 驴友花雕 2023.06.17 21 5

37款传感器与执行器的提法,在网络上广泛流传,其实Arduino能够兼容的传感器模块肯定是不止这37种的。鉴于本人手头积累了一些传感器和执行器模块,依照实践出真知(一定要动手做)的理念,以学习和交流为目的,这里准备逐一动手尝试系列实验,不管成功(程序走通)与否,都会记录下来---小小的进步或是搞不掂的问题,希望能够抛砖引玉。



【Arduino】168种传感器模块系列实验(资料代码+仿真编程+图形编程)

实验一百一十三:蓝色诺基亚5110屏 LCD液晶屏模块 兼容3310 LCD

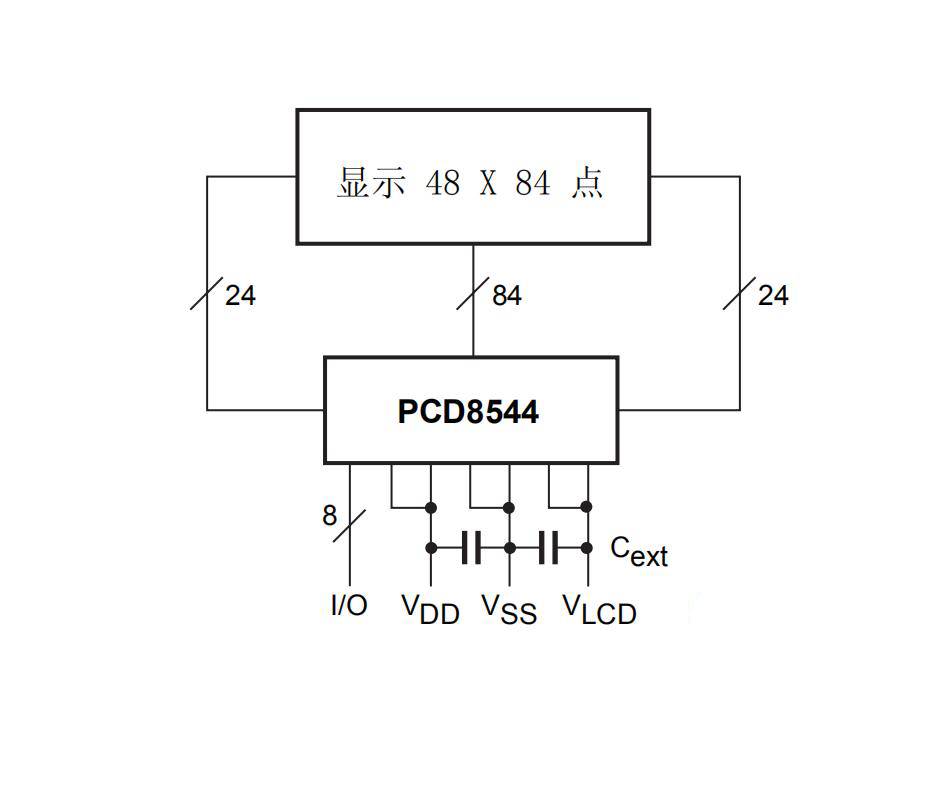

PCD8544

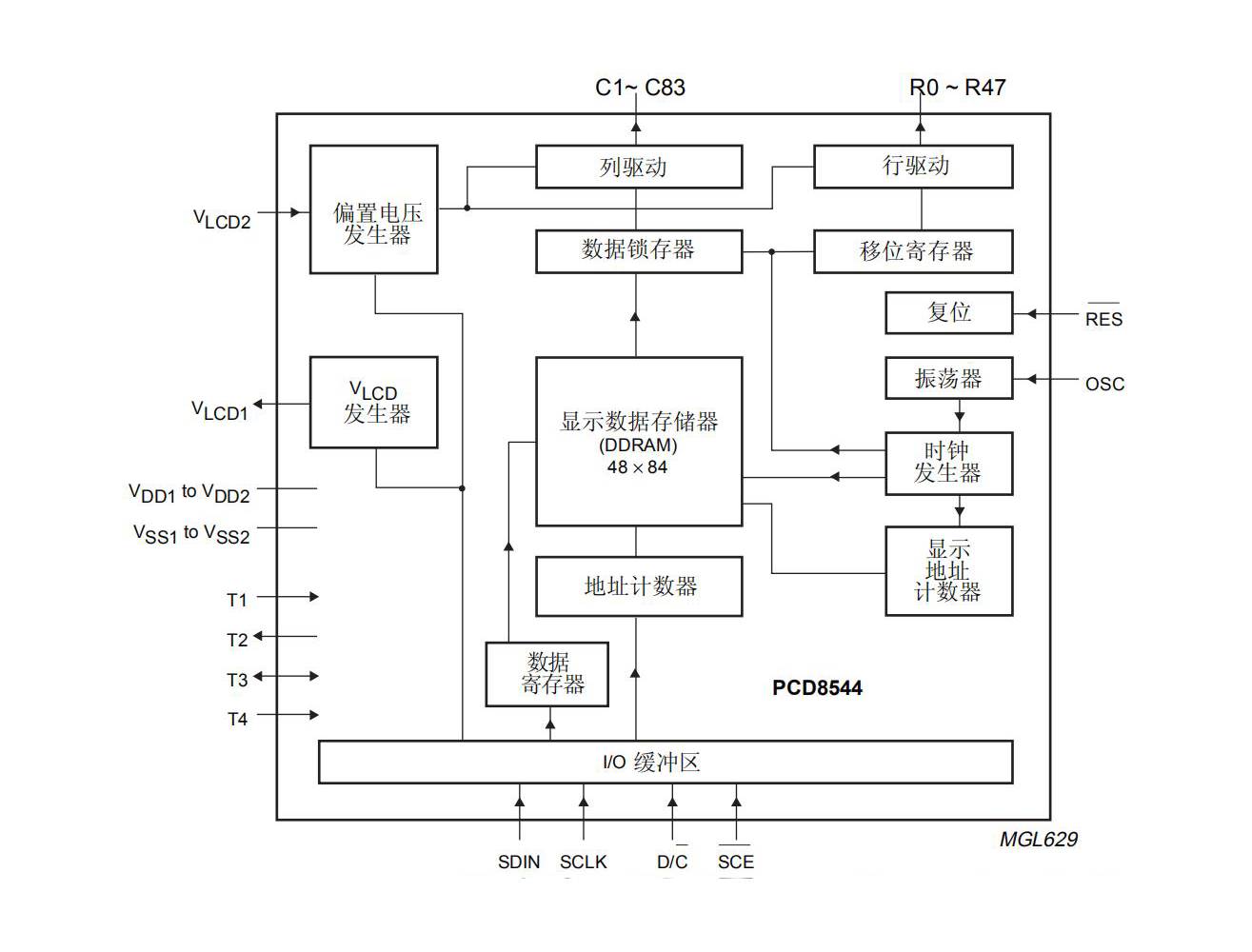

是一块低功耗的CMOS LCD 控制驱动器,设计为驱动48 行84 列的图形显示。所有必须的显示功能集成在一块芯片上,包括LCD 电压及偏置电压发生器,只须很少外部元件且功耗小。




PCD8544 特征

单芯片 LCD 控制/驱动

48 行,84 列输出

显示数据 RAM 48*84 位

芯片集成:

——LCD 电压发生器(也可以使用外部电压供应)

——LCD偏置电压发生器

——振荡器不需要外接元件(也可以使用外部时钟)

外部 RES(复位)输入引脚

串行界面最高 4.0Mbits/S

CMOS 兼容输入

混合速率:48

逻辑电压范围 VDD 到 VSS:2.7V~3.3V

显示电压范围 VLCD 到 VSS:

——6.0~8.5V LCD内部电压发生器(充许电压发生器)

——6.0~9.0V LCD 外部电压供应(电压发生器关闭)

低功耗,适用于电池供电系统

关于 VLCD的温度补偿

使用温度范围:-25~70℃

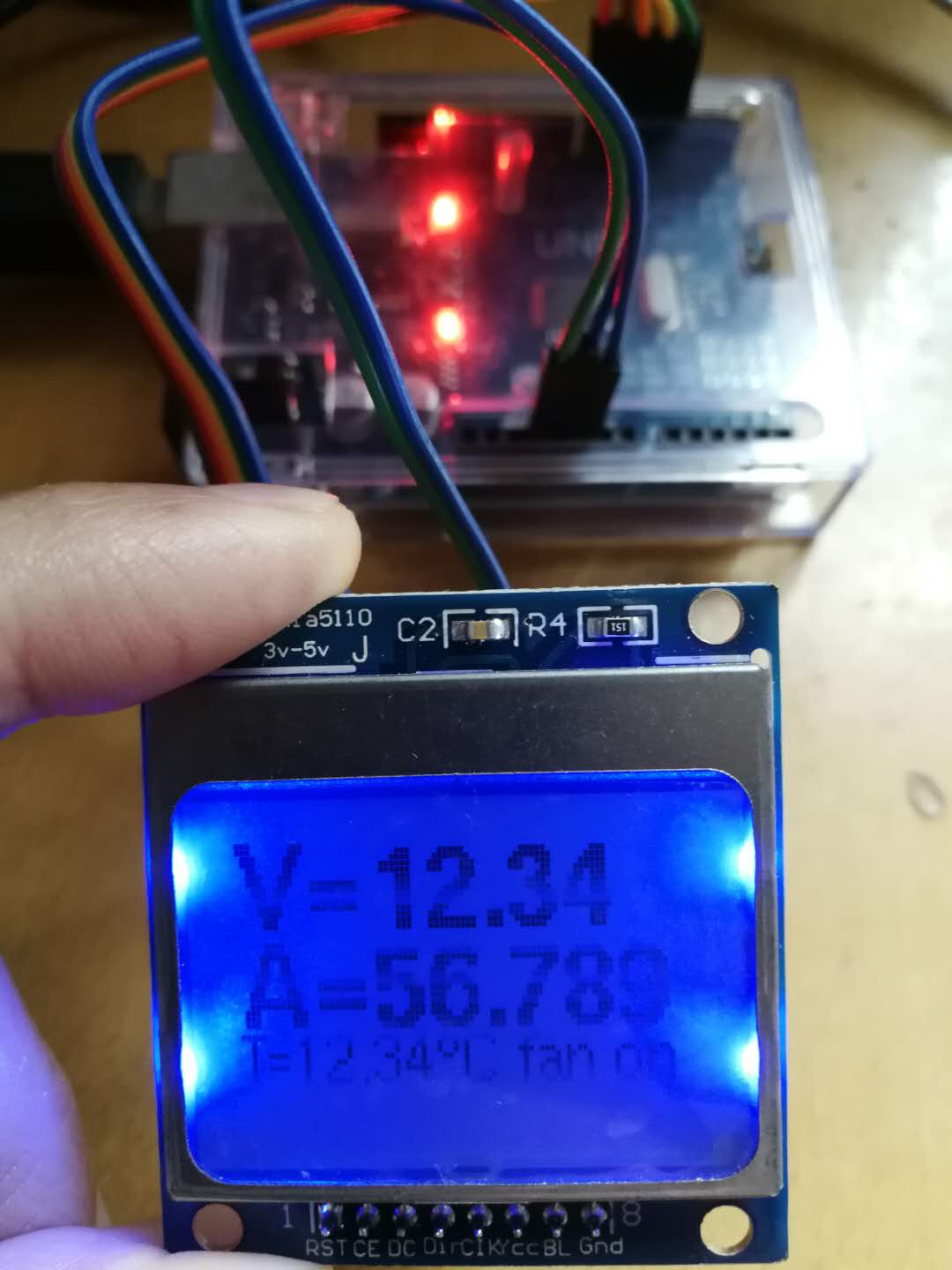

04 (1).jpg

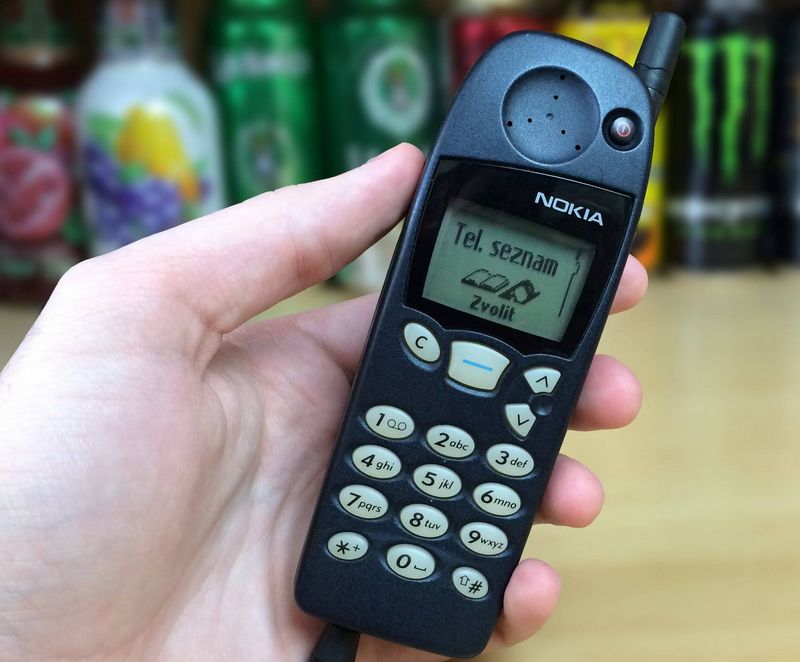

这块屏原来是20多年前发布的诺基亚5110手机的屏幕

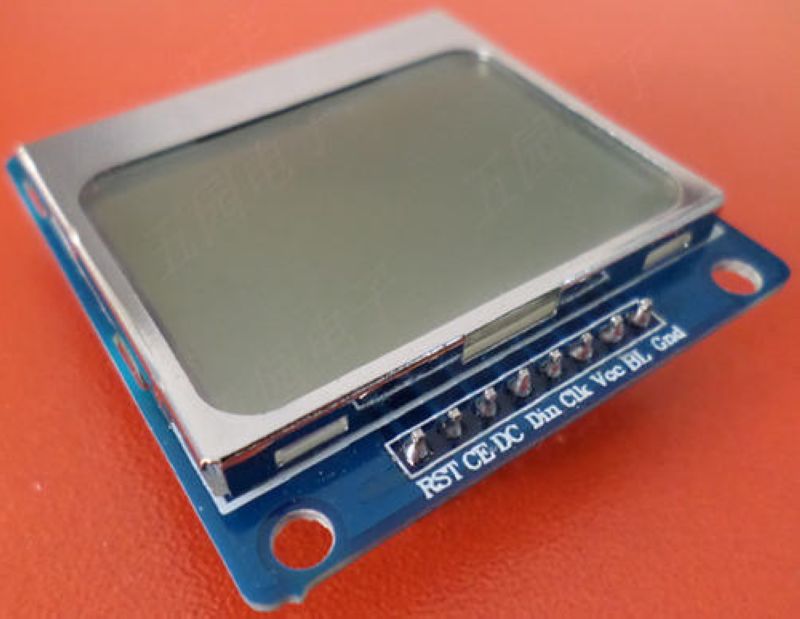

5110液晶屏模块特点

●84x48 的点阵LCD,可以显示4 行汉字,

●采用串行接口与主处理器进行通信,接口信号线数量大幅度减少,包括电源和地在内的信号线仅有8条。支持多种串行通信协议(如AVR 单片机的SPI、MCS51 的串口模式0等),传输速率高达4Mbps,可全速写入显示数据,无等待时间。

●可通过导电胶连接模块与印制版,而不用连接电缆,用模块上的金属钩可将模块固定到印制板上,因而非常便于安装和更换。

●LCD 控制器/驱动器芯片已绑定到LCD 晶片上,模块的体积很小。

●采用低电压供电,正常显示时的工作电流在200μA 以下,且具有掉电模式。

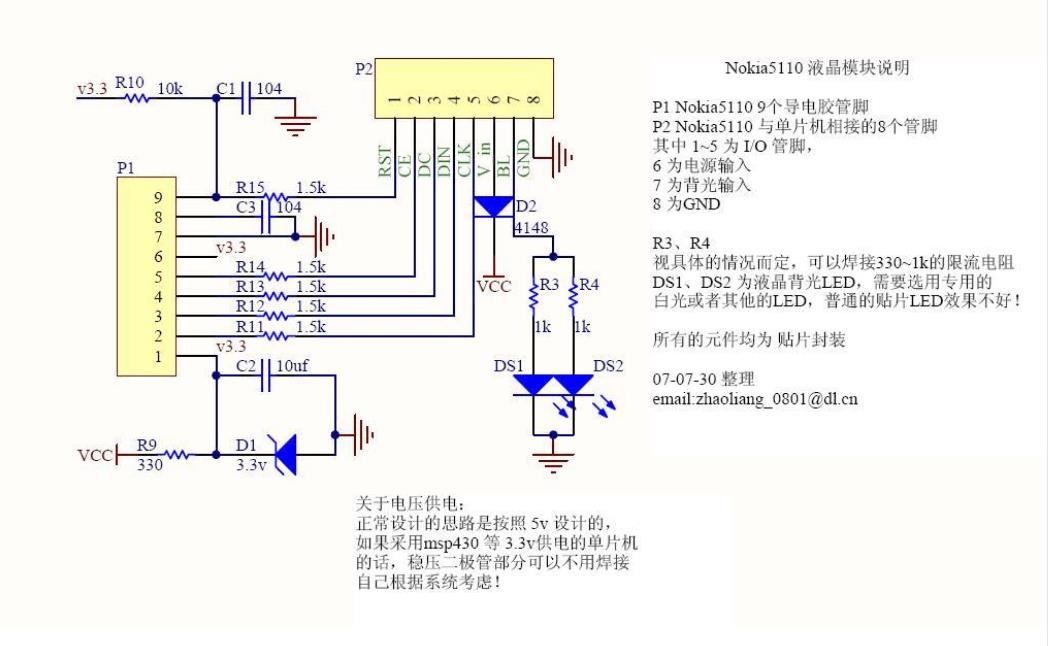

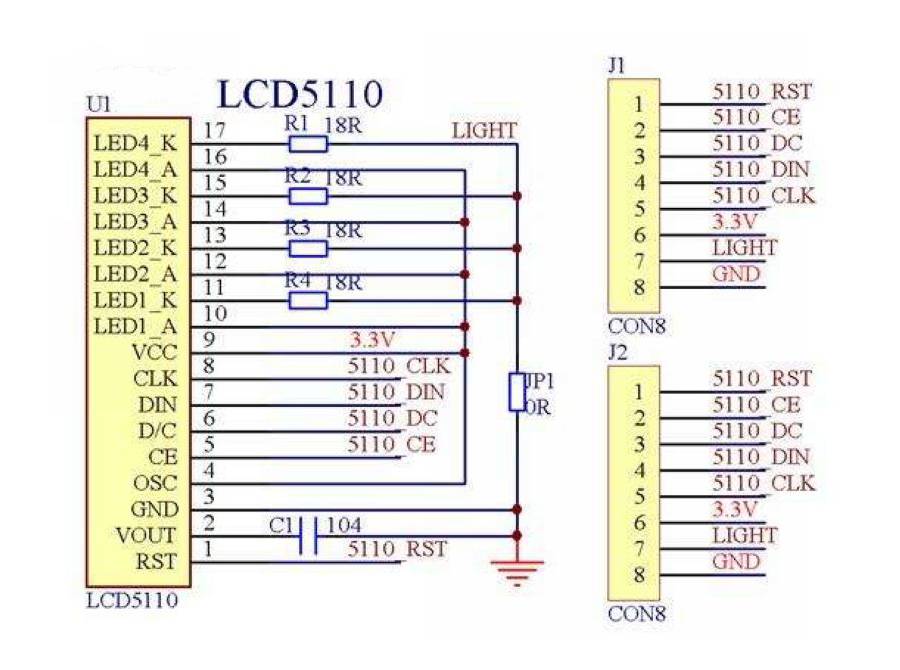

5110液晶屏模块底板为本站设计,四角有定位孔,同时提供上下两排接线端口,排列如下:

RST ——复位

CE —— 片选

DC —— 数据/指令选择

DIN —— 串行数据线

CLK —— 串行时钟线

VCC —— 电源输入(3.3v和5v均可,经过实验验证,没有问题)

BL —— 背光控制端

GND —— 地线

接口为串行SPI接口




工作原理

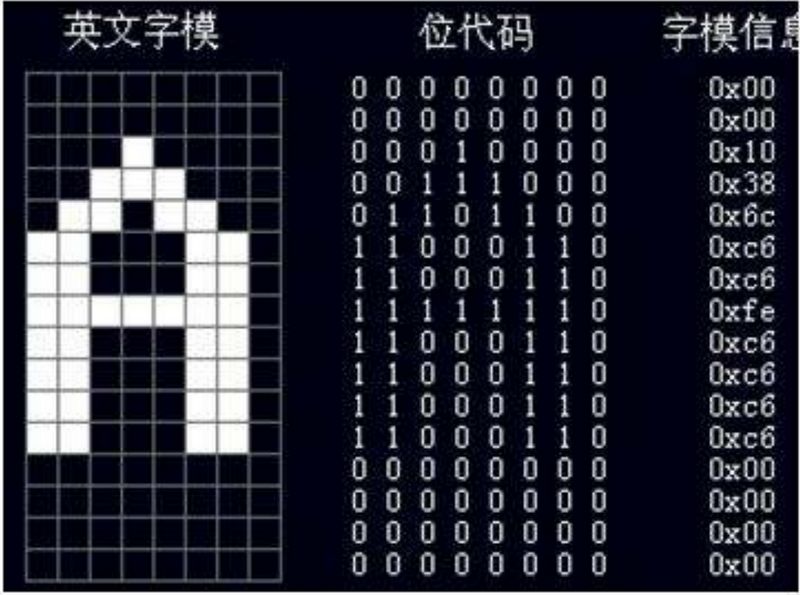

利用PC上的16×16点阵汉字库,提取后将点阵文件存入ROM,直接利用PC中汉字内码作为单片机系统的编码(不再形成新的汉字编码)。在数字电路中,所有的数据都是以0和1保存的,对LCD控制器进行不同的数据操作,可以得到不同的结果。对于显示英文操作,由于英文字母种类很少,只需要8位(一字节)即可。而对于中文,常用却有6000以上,将ASCII表的高128个很少用到的数值以两个为一组来表示汉字,即汉字的内码。而剩下的低128位则留给英文字符使用,即英文的内码。那么,得到了汉字的内码后,还仅是一组数字,那又如何在屏幕上去显示呢?这就涉及到文字的字模,字模虽然也是一组数字,但它的意义却与数字的意义有了根本的变化,它是用数字的各位信息来记载英文或汉字的形状,如英文的“A”在字模的记载方式如图




Arduino接线示意图



Arduino实验开源代码

代码
/*

【Arduino】168种传感器模块系列实验(资料代码+仿真编程+图形编程)

实验一百一十三:蓝色诺基亚5110屏 LCD液晶屏模块 兼容3310 LCD

1、安装“LCD5110_Basic”库(下载链接 http://www.rinkydinkelectronics. ... e=LCD5110_Basic.zip)

2、项目测试 :点亮模块

3、模块接线

Nokia 5110  Arduino

RST               6

CE                 7

DC                5

DIN              4

CLK              3

VCC            5V

BL              3V3

GND         GND

*/



#include <LCD5110_Basic.h>

LCD5110 myGLCD(3,4,5,6,7);

extern uint8_t SmallFont[];

extern uint8_t MediumNumbers[];

extern uint8_t BigNumbers[];



void setup(){

  myGLCD.InitLCD(); //Intializing LCD

  myGLCD.setContrast(69);//调整对比度0-127

}



void loop(){

  myGLCD.setFont(SmallFont);

  myGLCD.print("Hello World",CENTER,16);

  delay(1000);

  myGLCD.clrScr();

}
代码
<LCD5110_Basic.h>常用函数

LCD5110(SCK,MOSI,DC,RST,CS);//设置引脚

Usage: LCD5110 myGLCD(8,9,10,11,12);

InitLCD([contrast]);//初始化

Usage:myGLCD.initLCD();

setContrast(contrast);//设置对比度(0-127)

Usage:myGLCD.setContrast(70);

enableSleep();//设置睡眠状态

Usage:myGLCD.enableSleep();

disableSleep();//关闭睡眠状态

Usage:myGLCD.disableSleep();

clrScr();//清屏

Usage:myGLCD.clrScr();

clrRow(row[,start_x[,end_x]]);//清除行的一部分或者整行

Usage:myGLCD.clrRow(5,42);

invert(mode);//倒置

Usage:myGLCD.invert(true);

print(st,x,y);//显示字符串

Usage:myGLCD.print("Hello Wrold", CENTER, 0);

printNumI(num,x,y[,length[,filler]]);//显示整数

Usage:myGLCD.printNumI(num, CENTER, 0);

printNumF(num,dec,x,y[,divider[,length[,filler]]]);//显示小数

Usage:myGLCD.printNumF(num, 3,CENTER, 0);

setFont(fontname);//设置字体大小

Usage:myGLCD.setFont(SmallFont);

drawBitmap(x,y,data,sx,sy);//用于显示自定义字符

Usage:myGLCD.drawBitmap(0,0,bitmap,32,32);

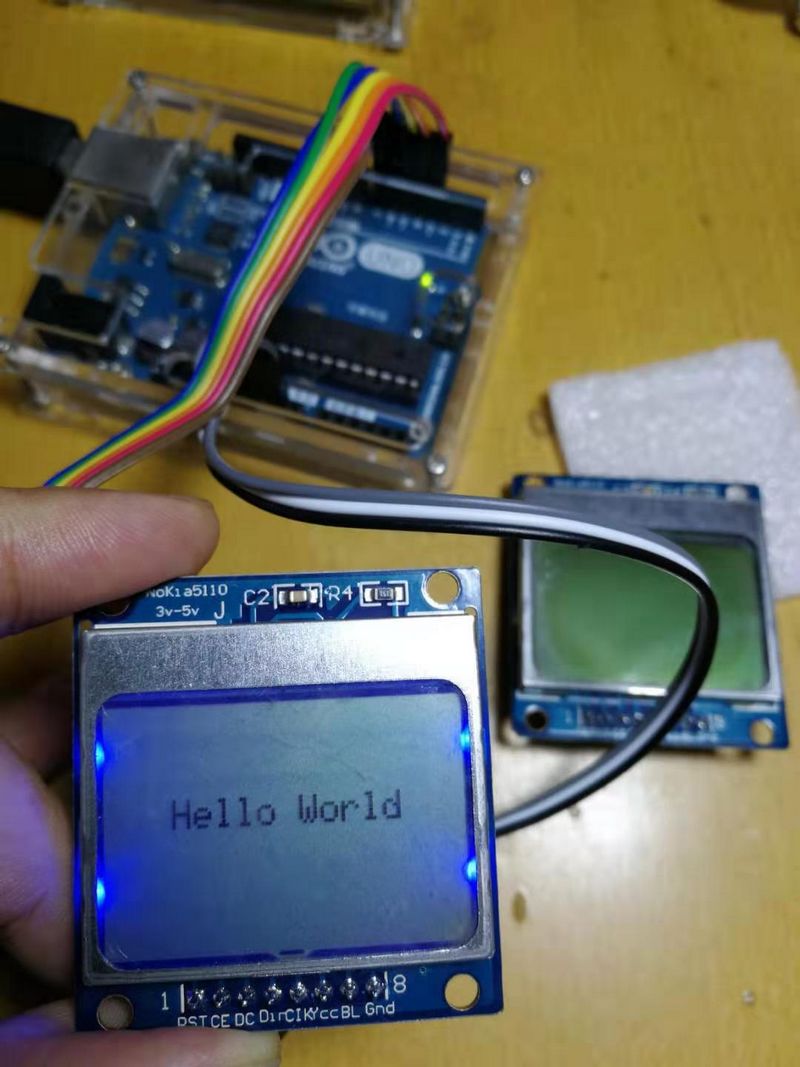

Arduino实验场景图




Arduino实验开源代码之二


代码
/*

【Arduino】168种传感器模块系列实验(资料代码+仿真编程+图形编程)

实验一百一十三:蓝色诺基亚5110屏 LCD液晶屏模块 兼容3310 LCD

1、安装 "U8glib.h"库-工具-管理库-搜索-安装

2、项目测试 :简易数字示波器(显示X\Y坐标体系)

3、模块接线

Nokia 5110  Arduino

RST  6

CE  7

DC  5

DIN  4

CLK  3

VCC  5V

BL  3V3

GND  GND

*/

#include "U8glib.h"

int x,y; int Buffer[84];

U8GLIB_PCD8544 u8g(3, 4, 99, 5, 6);

// SPI Com: SCK = 3, MOSI = 4, CS = 接地, dc = 5, Reset = 6

void setup()

{

  analogReference(INTERNAL); //ADC使用单片机内部1.1V基准

  u8g.setContrast(100);//设置对比度0-255

}

void loop()

{

for(x = 0;x < 84;x++)  //信号采样

    Buffer[x] = 47-(analogRead(A0)>>4);

    u8g.firstPage();  //清屏

    do          //显示

    {

    for(x = 0;x < 83;x++)

    u8g.drawLine(x,Buffer[x],x,Buffer[x+1]);  //画相邻两点连线

    u8g.drawLine(42,0,42,47);  // 画x坐标轴

    u8g.drawLine(0,24,84,24); // 画y坐标轴

    for(x=2;x<84;x+=8)      //画x坐标轴刻度

    u8g.drawLine(x,23,x,25);

    for(x=0;x<48;x+=8)      //画y坐标轴刻度

    u8g.drawLine(41,x,43,x);

    u8g.drawFrame(0,0,84,48); //画边框

    }

    while(u8g.nextPage( ));

    delay(1000);

}

Arduino实验场景图




Arduino实验开源代码之三

代码
/*

【Arduino】168种传感器模块系列实验(资料代码+仿真编程+图形编程)

实验一百一十三:蓝色诺基亚5110屏 LCD液晶屏模块 兼容3310 LCD

1、安装“LCD5110_Basic”库(下载链接 http://www.rinkydinkelectronics. ... e=LCD5110_Basic.zip)

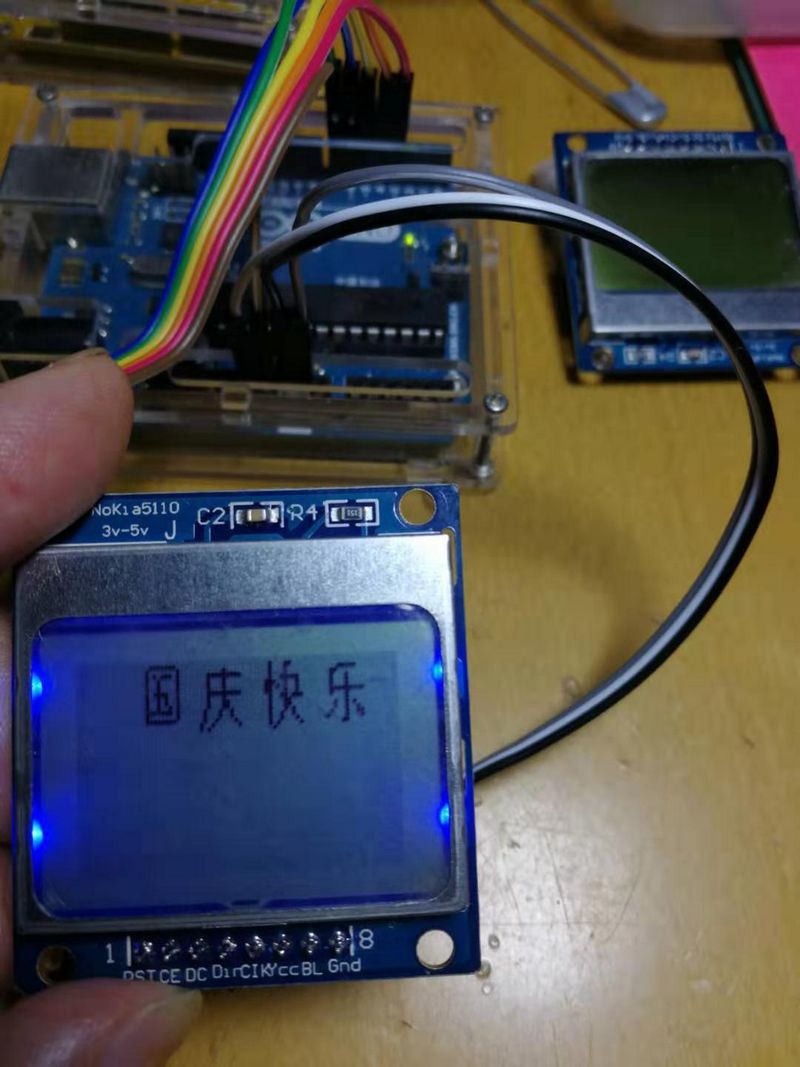

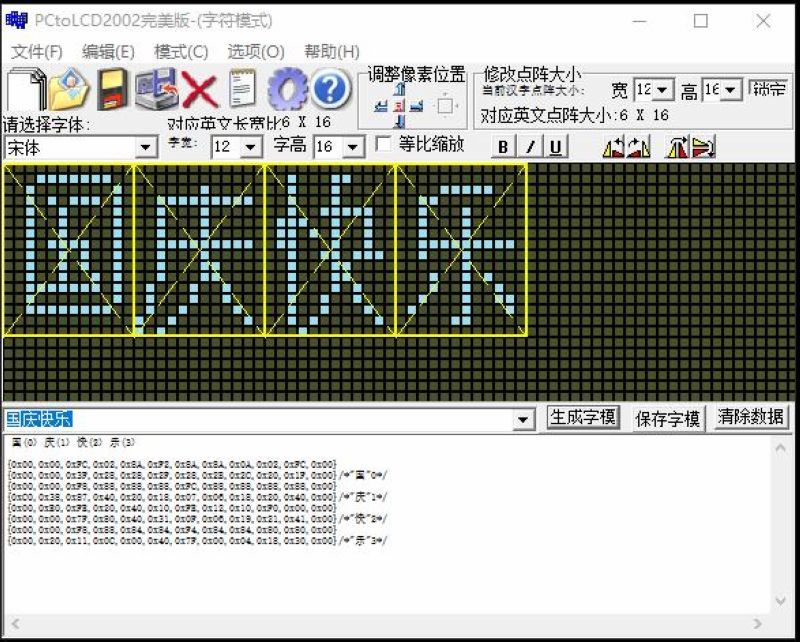

2、项目测试 :尝试输出汉字“国庆快乐”

3、模块接线

Nokia 5110  Arduino

RST                 6

CE                   7

DC                  5

DIN                4

CLK                3

VCC               5V

BL                3V3

GND           GND

*/



int LCD_CE=7;

int LCD_RST=6;

int SCLK=3;

int SDIN=4;

int LCD_DC=5;

//****************************定义ASCII字符**********************//

/**********************************

6 x 8 font

1 pixel space at left and bottom

index = ASCII - 32

***********************************/

const unsigned char font6x8[][6] =

{

  { 0x00, 0x00, 0x00, 0x00, 0x00, 0x00 },  // sp

  { 0x00, 0x00, 0x00, 0x2f, 0x00, 0x00 },  // !

  { 0x00, 0x00, 0x07, 0x00, 0x07, 0x00 },  // "

  { 0x00, 0x14, 0x7f, 0x14, 0x7f, 0x14 },  // #

  { 0x00, 0x24, 0x2a, 0x7f, 0x2a, 0x12 },  // $

  { 0x00, 0x62, 0x64, 0x08, 0x13, 0x23 },  // %

  { 0x00, 0x36, 0x49, 0x55, 0x22, 0x50 },  // &

  { 0x00, 0x00, 0x05, 0x03, 0x00, 0x00 },  // '

  { 0x00, 0x00, 0x1c, 0x22, 0x41, 0x00 },  // (

  { 0x00, 0x00, 0x41, 0x22, 0x1c, 0x00 },  // )

  { 0x00, 0x14, 0x08, 0x3E, 0x08, 0x14 },  // *

  { 0x00, 0x08, 0x08, 0x3E, 0x08, 0x08 },  // +

  { 0x00, 0x00, 0x00, 0xA0, 0x60, 0x00 },  // ,

  { 0x00, 0x08, 0x08, 0x08, 0x08, 0x08 },  // -

  { 0x00, 0x00, 0x60, 0x60, 0x00, 0x00 },  // .

  { 0x00, 0x20, 0x10, 0x08, 0x04, 0x02 },  // /

  { 0x00, 0x3E, 0x51, 0x49, 0x45, 0x3E },  // 0

  { 0x00, 0x00, 0x42, 0x7F, 0x40, 0x00 },  // 1

  { 0x00, 0x42, 0x61, 0x51, 0x49, 0x46 },  // 2

  { 0x00, 0x21, 0x41, 0x45, 0x4B, 0x31 },  // 3

  { 0x00, 0x18, 0x14, 0x12, 0x7F, 0x10 },  // 4

  { 0x00, 0x27, 0x45, 0x45, 0x45, 0x39 },  // 5

  { 0x00, 0x3C, 0x4A, 0x49, 0x49, 0x30 },  // 6

  { 0x00, 0x01, 0x71, 0x09, 0x05, 0x03 },  // 7

  { 0x00, 0x36, 0x49, 0x49, 0x49, 0x36 },  // 8

  { 0x00, 0x06, 0x49, 0x49, 0x29, 0x1E },  // 9

  { 0x00, 0x00, 0x36, 0x36, 0x00, 0x00 },  // :

  { 0x00, 0x00, 0x56, 0x36, 0x00, 0x00 },  // ;

  { 0x00, 0x08, 0x14, 0x22, 0x41, 0x00 },  // <

  { 0x00, 0x14, 0x14, 0x14, 0x14, 0x14 },  // =

  { 0x00, 0x00, 0x41, 0x22, 0x14, 0x08 },  // >

  { 0x00, 0x02, 0x01, 0x51, 0x09, 0x06 },  // ?

  { 0x00, 0x32, 0x49, 0x59, 0x51, 0x3E },  // @

  { 0x00, 0x7C, 0x12, 0x11, 0x12, 0x7C },  // A

  { 0x00, 0x7F, 0x49, 0x49, 0x49, 0x36 },  // B

  { 0x00, 0x3E, 0x41, 0x41, 0x41, 0x22 },  // C

  { 0x00, 0x7F, 0x41, 0x41, 0x22, 0x1C },  // D

  { 0x00, 0x7F, 0x49, 0x49, 0x49, 0x41 },  // E

  { 0x00, 0x7F, 0x09, 0x09, 0x09, 0x01 },  // F

  { 0x00, 0x3E, 0x41, 0x49, 0x49, 0x7A },  // G

  { 0x00, 0x7F, 0x08, 0x08, 0x08, 0x7F },  // H

  { 0x00, 0x00, 0x41, 0x7F, 0x41, 0x00 },  // I

  { 0x00, 0x20, 0x40, 0x41, 0x3F, 0x01 },  // J

  { 0x00, 0x7F, 0x08, 0x14, 0x22, 0x41 },  // K

  { 0x00, 0x7F, 0x40, 0x40, 0x40, 0x40 },  // L

  { 0x00, 0x7F, 0x02, 0x0C, 0x02, 0x7F },  // M

  { 0x00, 0x7F, 0x04, 0x08, 0x10, 0x7F },  // N

  { 0x00, 0x3E, 0x41, 0x41, 0x41, 0x3E },  // O

  { 0x00, 0x7F, 0x09, 0x09, 0x09, 0x06 },  // P

  { 0x00, 0x3E, 0x41, 0x51, 0x21, 0x5E },  // Q

  { 0x00, 0x7F, 0x09, 0x19, 0x29, 0x46 },  // R

  { 0x00, 0x46, 0x49, 0x49, 0x49, 0x31 },  // S

  { 0x00, 0x01, 0x01, 0x7F, 0x01, 0x01 },  // T

  { 0x00, 0x3F, 0x40, 0x40, 0x40, 0x3F },  // U

  { 0x00, 0x1F, 0x20, 0x40, 0x20, 0x1F },  // V

  { 0x00, 0x3F, 0x40, 0x38, 0x40, 0x3F },  // W

  { 0x00, 0x63, 0x14, 0x08, 0x14, 0x63 },  // X

  { 0x00, 0x07, 0x08, 0x70, 0x08, 0x07 },  // Y

  { 0x00, 0x61, 0x51, 0x49, 0x45, 0x43 },  // Z

  { 0x00, 0x00, 0x7F, 0x41, 0x41, 0x00 },  // [

  { 0x00, 0x55, 0x2A, 0x55, 0x2A, 0x55 },  // 55

  { 0x00, 0x00, 0x41, 0x41, 0x7F, 0x00 },  // ]

  { 0x00, 0x04, 0x02, 0x01, 0x02, 0x04 },  // ^

  { 0x00, 0x40, 0x40, 0x40, 0x40, 0x40 },  // _

  { 0x00, 0x00, 0x01, 0x02, 0x04, 0x00 },  // '

  { 0x00, 0x20, 0x54, 0x54, 0x54, 0x78 },  // a

  { 0x00, 0x7F, 0x48, 0x44, 0x44, 0x38 },  // b

  { 0x00, 0x38, 0x44, 0x44, 0x44, 0x20 },  // c

  { 0x00, 0x38, 0x44, 0x44, 0x48, 0x7F },  // d

  { 0x00, 0x38, 0x54, 0x54, 0x54, 0x18 },  // e

  { 0x00, 0x08, 0x7E, 0x09, 0x01, 0x02 },  // f

  { 0x00, 0x18, 0xA4, 0xA4, 0xA4, 0x7C },  // g

  { 0x00, 0x7F, 0x08, 0x04, 0x04, 0x78 },  // h

  { 0x00, 0x00, 0x44, 0x7D, 0x40, 0x00 },  // i

  { 0x00, 0x40, 0x80, 0x84, 0x7D, 0x00 },  // j

  { 0x00, 0x7F, 0x10, 0x28, 0x44, 0x00 },  // k

  { 0x00, 0x00, 0x41, 0x7F, 0x40, 0x00 },  // l

  { 0x00, 0x7C, 0x04, 0x18, 0x04, 0x78 },  // m

  { 0x00, 0x7C, 0x08, 0x04, 0x04, 0x78 },  // n

  { 0x00, 0x38, 0x44, 0x44, 0x44, 0x38 },  // o

  { 0x00, 0xFC, 0x24, 0x24, 0x24, 0x18 },  // p

  { 0x00, 0x18, 0x24, 0x24, 0x18, 0xFC },  // q

  { 0x00, 0x7C, 0x08, 0x04, 0x04, 0x08 },  // r

  { 0x00, 0x48, 0x54, 0x54, 0x54, 0x20 },  // s

  { 0x00, 0x04, 0x3F, 0x44, 0x40, 0x20 },  // t

  { 0x00, 0x3C, 0x40, 0x40, 0x20, 0x7C },  // u

  { 0x00, 0x1C, 0x20, 0x40, 0x20, 0x1C },  // v

  { 0x00, 0x3C, 0x40, 0x30, 0x40, 0x3C },  // w

  { 0x00, 0x44, 0x28, 0x10, 0x28, 0x44 },  // x

  { 0x00, 0x1C, 0xA0, 0xA0, 0xA0, 0x7C },  // y

  { 0x00, 0x44, 0x64, 0x54, 0x4C, 0x44 },  // z

  { 0x14, 0x14, 0x14, 0x14, 0x14, 0x14 }  // horiz lines

};

static const byte hanzi12x16[][24]={

{0x00,0x00,0xFC,0x02,0x8A,0xF2,0x8A,0x8A,0x0A,0x02,0xFC,0x00,

0x00,0x00,0x3F,0x28,0x28,0x2F,0x28,0x2B,0x2C,0x20,0x1F,0x00}/*"国"0*/

,{0x00,0x00,0xF8,0x88,0x88,0x88,0xFC,0x88,0x88,0x88,0x88,0x00,

0xC0,0x38,0x87,0x40,0x20,0x18,0x07,0x06,0x18,0x20,0x40,0x00}/*"庆"1*/

,{0x00,0xE0,0xFE,0x20,0x40,0x10,0xFE,0x12,0x10,0xF0,0x00,0x00,

0x00,0x00,0x7F,0x80,0x40,0x31,0x0F,0x06,0x19,0x21,0x41,0x00}/*"快"2*/

,{0x00,0x00,0xF8,0x88,0x84,0x84,0xF4,0x84,0x84,0x80,0x80,0x00,

0x00,0x20,0x11,0x0C,0x00,0x40,0x7F,0x00,0x04,0x18,0x30,0x00}/*"乐"3*/

};

/************************LCD初始化函数********************************/

void LCD_init(void)

{

  //先设置为输出

    pinMode(SCLK,OUTPUT);

    pinMode(SDIN,OUTPUT);

    pinMode(LCD_DC,OUTPUT);

    pinMode(LCD_CE,OUTPUT);

    pinMode(LCD_RST,OUTPUT);

  // 产生一个让LCD复位的低电平脉冲

    digitalWrite( LCD_RST, LOW);

    delayMicroseconds(1);

    digitalWrite( LCD_RST, HIGH);

  // 关闭LCD

    digitalWrite( LCD_CE, LOW);

    delayMicroseconds(1);

  // 使能LCD

    digitalWrite( LCD_CE, HIGH); //LCD_CE = 1;

    delayMicroseconds(1);

  LCD_write_byte(0x21, 0); // 使用扩展命令设置LCD模式

  LCD_write_byte(0xc8, 0); // 设置偏置电压

  LCD_write_byte(0x06, 0); // 温度校正

  LCD_write_byte(0x13, 0); // 1:48

  LCD_write_byte(0x20, 0); // 使用基本命令

  LCD_clear();        // 清屏

  LCD_write_byte(0x0c, 0); // 设定显示模式,正常显示

  // 关闭LCD

  digitalWrite( LCD_CE, LOW);  //LCD_CE = 0;

}

/************************LCD清屏函数*******************************/

void LCD_clear(void)

{

  unsigned int i;

  LCD_write_byte(0x0c, 0);

  LCD_write_byte(0x80, 0);

  for (i=0; i<504; i++)

    {

      LCD_write_byte(0, 1);

    }

}

/*************************设置字符位置函数**************************/

void LCD_set_XY(unsigned char X, unsigned char Y)

{

  LCD_write_byte(0x40 | Y, 0);// column

  LCD_write_byte(0x80 | X, 0);// row

}

/*************************ASCII字符显示函数*************************/

void LCD_write_char(unsigned char c)

{

  unsigned char line;

  c -= 32;

  for (line=0; line<6; line++)

  {

      LCD_write_byte(font6x8[c][line], 1);

  }

}

/*******************************************************************/

/*-------------------------------------------------

LCD_write_english_String  : 英文字符串显示函数

输入参数:*s    :英文字符串指针;

      X、Y  : 显示字符串的位置,x 0-83 ,y 0-5

--------------------------------------------------*/

void LCD_write_english_string(unsigned char X,unsigned char Y,char *s)

{

  LCD_set_XY(X,Y);

  while (*s)

  {

    LCD_write_char(*s);

    s++;

  }

}

/******************************************************************/

/*---------------------------------------------

LCD_write_byte  : 写数据到LCD

输入参数:data  :写入的数据;

      command :写数据/命令选择;

---------------------------------------------*/

void LCD_write_byte(unsigned char dat, unsigned char command)

{

  unsigned char i;

  digitalWrite( LCD_CE, LOW); // 使能LCD_CE = 0

  if (command == 0)

  {

    digitalWrite( LCD_DC, LOW);// 传送命令 LCD_DC = 0;

  }

  else

  {

    digitalWrite( LCD_DC, HIGH);// 传送数据LCD_DC = 1;

  }

  for(i=0;i<8;i++)

  {

    if(dat&0x80)

    {

      digitalWrite( SDIN, HIGH);//SDIN = 1;

    }

  else

  {

    digitalWrite( SDIN, LOW);//SDIN = 0;

    }

  digitalWrite( SCLK, LOW);//SCLK = 0;

  dat = dat << 1;

  digitalWrite( SCLK, HIGH);//SCLK = 1;

  }

  digitalWrite( LCD_CE, HIGH);//LCD_CE = 1;

}

/******************************************************************/

/*---------------------------------------------

void LCD_write_hanzi  : 汉字显示子函数

输入参数:row :写入汉字列 page :写入汉字行 row :写入汉字  ;

---------------------------------------------*/

void LCD_write_hanzi(unsigned char row, unsigned char page,unsigned char dd) //row:列 page:页 dd:字符

{

      unsigned char i;

      LCD_set_XY(row*8, page);// 列,页

      for(i=0; i<12;i++)

      {

          LCD_write_byte(hanzi12x16[dd],1);

      }



  LCD_set_XY(row*8, page+1);// 列,页

      for(i=12; i<24;i++)

      {

          LCD_write_byte(hanzi12x16[dd],1);

      }

}

void setup()

{

  LCD_init();//初始化液晶

  LCD_clear();

  delay(10) ;

}

void loop()

{

  LCD_write_hanzi(2,0,0) ;

  LCD_write_hanzi(4,0,1) ;

  LCD_write_hanzi(6,0,2) ;

  LCD_write_hanzi(8,0,3) ;

  delay(1000) ;

}

Arduino实验场景图

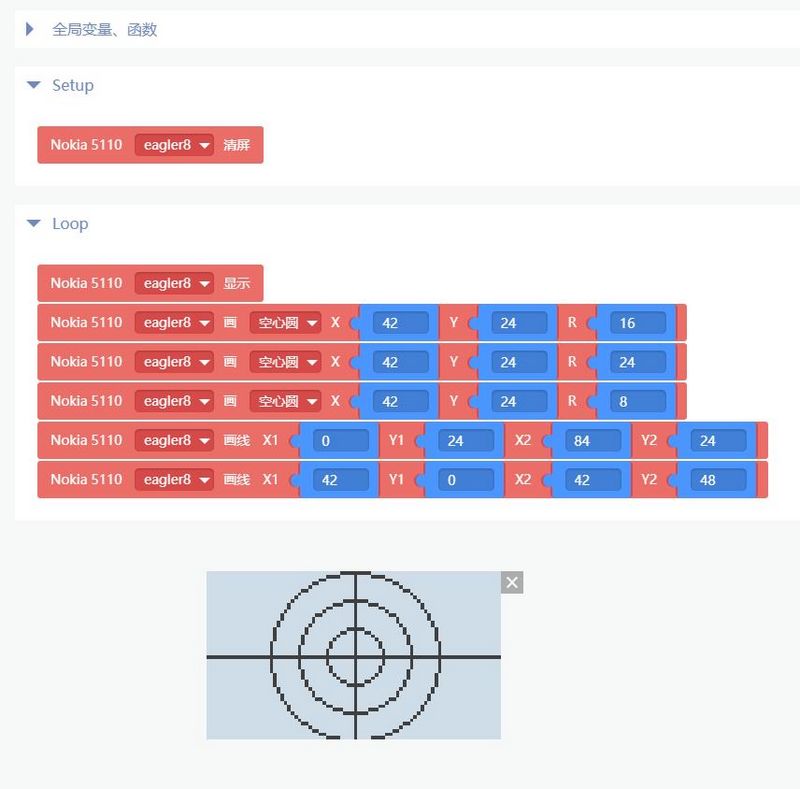

实验开源图形编程




Arduino实验开源代码之四

代码
/*

【Arduino】168种传感器模块系列实验(资料代码+仿真编程+图形编程)

实验一百一十三:蓝色诺基亚5110屏 LCD液晶屏模块 兼容3310 LCD

  1、安装 "U8glib.h"库-工具-管理库-搜索-安装

  2、项目测试 :简易数字示波器之二

  3、模块接线

  Nokia 5110  Arduino

  RST  6

  CE  7

  DC  5

  DIN  4

  CLK  3

  VCC  5V

  BL  3V3

  GND  GND

*/



#include "U8glib.h"

//U8GLIB_PCD8544 u8g(13, 11, 10, 9, 8);  // SPI Com: SCK = 13, MOSI = 11, CS = 10, A0 = 9, Reset = 8

U8GLIB_PCD8544 u8g(3, 4, 7, 5, 6); // SPI Com: clk = 3, din = 4, ce = 7, dc = 5, rst = 6

int x, y;

int v0, v1;

int Buffer[84];//48*84的屏

void setup() {

  analogReference(INTERNAL); //ADC使用单片机内部1.1V基准

  u8g.setContrast(100);//设置对比度0-255

  u8g.firstPage();

  do {

  u8g.setFont(u8g_font_helvB14);

  u8g.drawStr(0, 14, "V=");

  u8g.drawStr(26, 14, "12.34");

  u8g.drawStr(0, 30, "A=");

  u8g.drawStr(26, 30, "56.789");

  u8g.setFont(u8g_font_helvR08);

  u8g.drawStr( 0, 39, "T=");

  u8g.drawStr(10, 39, "12.34");

  u8g.drawStr(37, 39, "\260C");

  u8g.drawStr(52, 39, "fan on");

  } while ( u8g.nextPage() );

  delay(2000);

}

void loop( )

{

  do {

  v0 = analogRead(A0);

  }

  while (v0 > 10);

  for (x = 0; x < 84; x++) //信号采样

  Buffer[x] = 31 - (analogRead(A0) >> 5);

  u8g.firstPage();  //清屏

  do//显示

  {

  for (x = 0; x < 83; x++)

    u8g.drawLine(x, Buffer[x], x, Buffer[x + 1]); //画相邻两点连线

  u8g.drawLine(42, 0, 42, 47); // 画坐标轴

  u8g.drawLine(0, 24, 84, 24);

  for (x = 0; x < 84; x += 21) //画坐标轴刻度

    u8g.drawLine(x, 23, x, 25);

  for (x = 0; x < 48; x += 8)

    u8g.drawLine(41, x, 43, x);

  u8g.drawFrame(0, 0, 84, 48); //画边框

  }

  while (u8g.nextPage( ));

}

Arduino实验场景图




评论

user-avatar
  • 花生编程

    花生编程2023.08.10

    赞赞赞赞

    0
    • 花生编程

      花生编程2023.08.10

      厉害厉害

      0
      • 三春牛-创客

        三春牛-创客2023.08.07

        赞赞赞赞赞

        0
        • 三春牛-创客

          三春牛-创客2023.08.07

          厉害厉害

          0
          • hacker_

            hacker_2023.06.21

            666

            0
            icon 他的勋章
              展开更多
