这款16mm 微型无刷行星减速电机，凭借超小体积、三级行星减速与大扭矩特性，成为微型机器人 DIY 的热门选择。小小的机身里，是如何通过三级行星齿轮实现扭矩放大？无刷结构又带来了怎样的优势？本次拆解，我们将打开外壳，一窥微型行星减速与无刷电机的精巧内部结构。

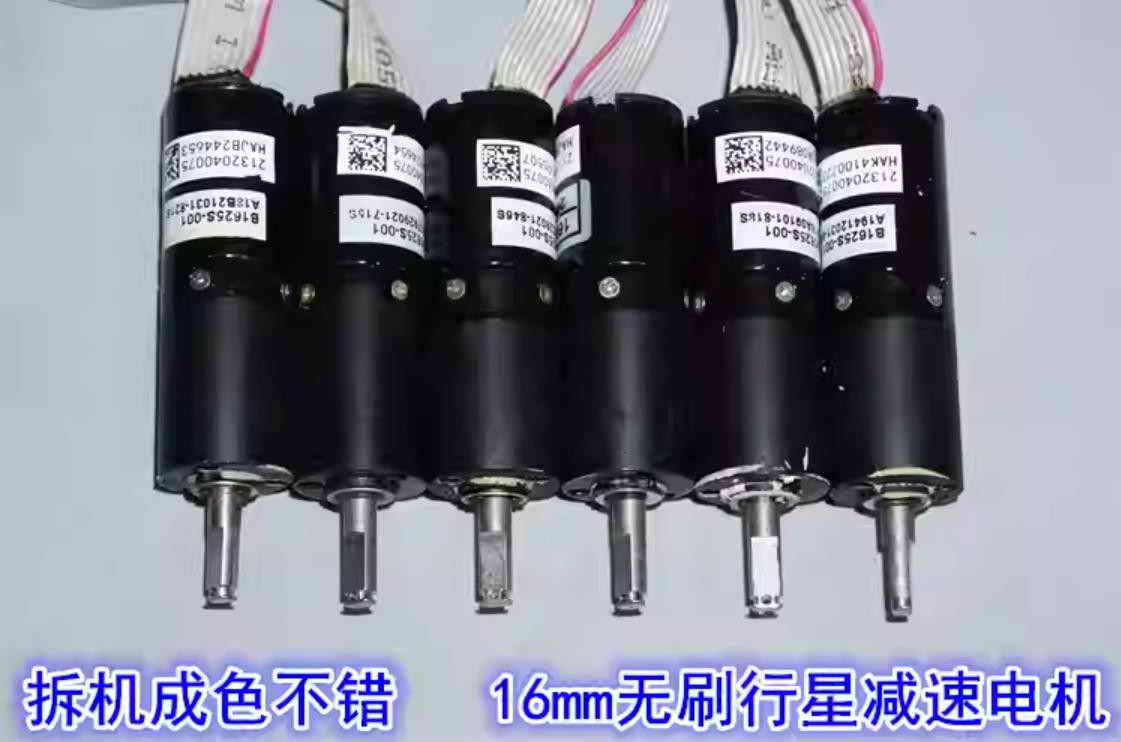

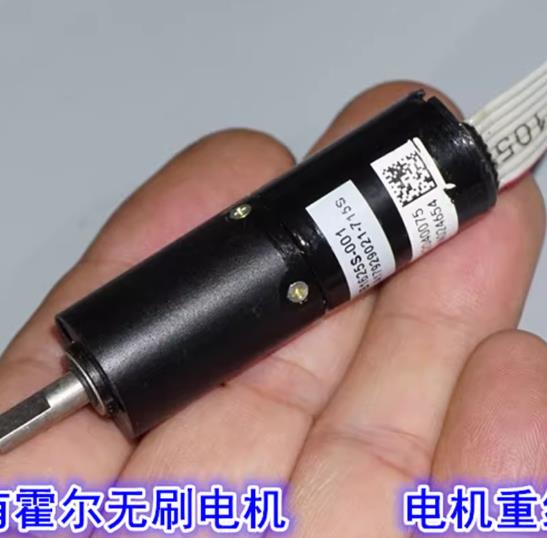

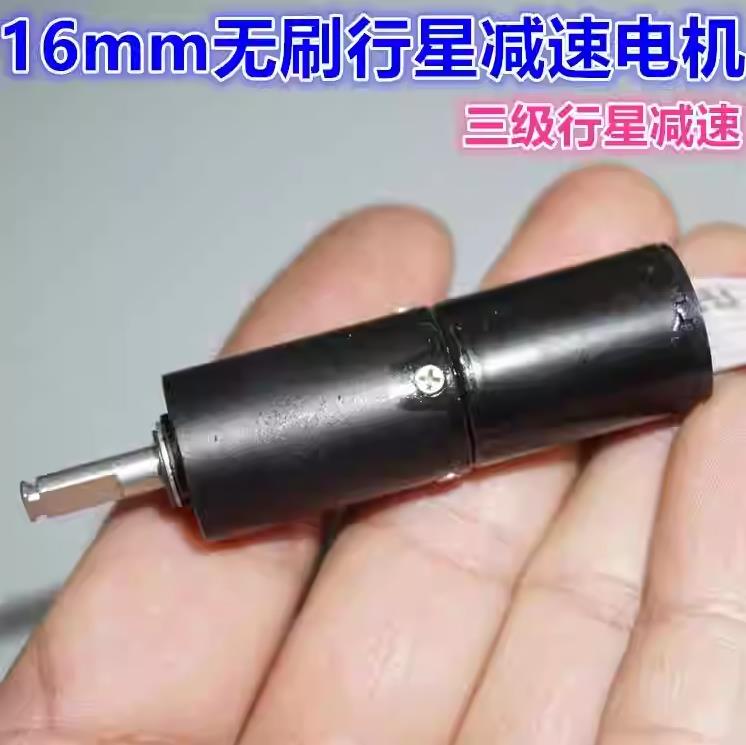

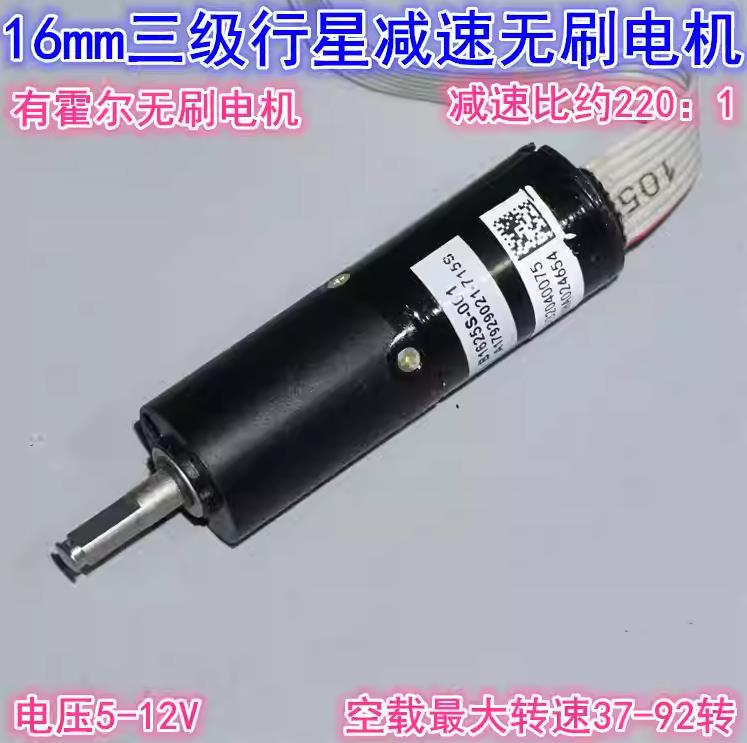

16mm无刷行星减速电机，大品牌兆威行星减速，做工质量非常不错的，三级大扭矩行星齿轮，除了第一级是尼龙的齿轮，第二第三级都是金属齿轮，减速比估算大约220：1。这款电机个人感觉比较适合在5-6V左右使用，5V电压下电机转速最大1万多转比较适合，假如使用到12V，虽然也能用，电机转速在2万左右，声音和震动会比较大点，这个无刷电机内部是外转子形式的无刷电机高速震动会比较明显，电机在5V电压下减速最快运行38转每分钟，7V电压下最快转速55转每分钟，空载电流大约0.13-0.14A，这款无刷电机不带驱动，需要自己配无刷驱动才能运行。减速重大约43克。

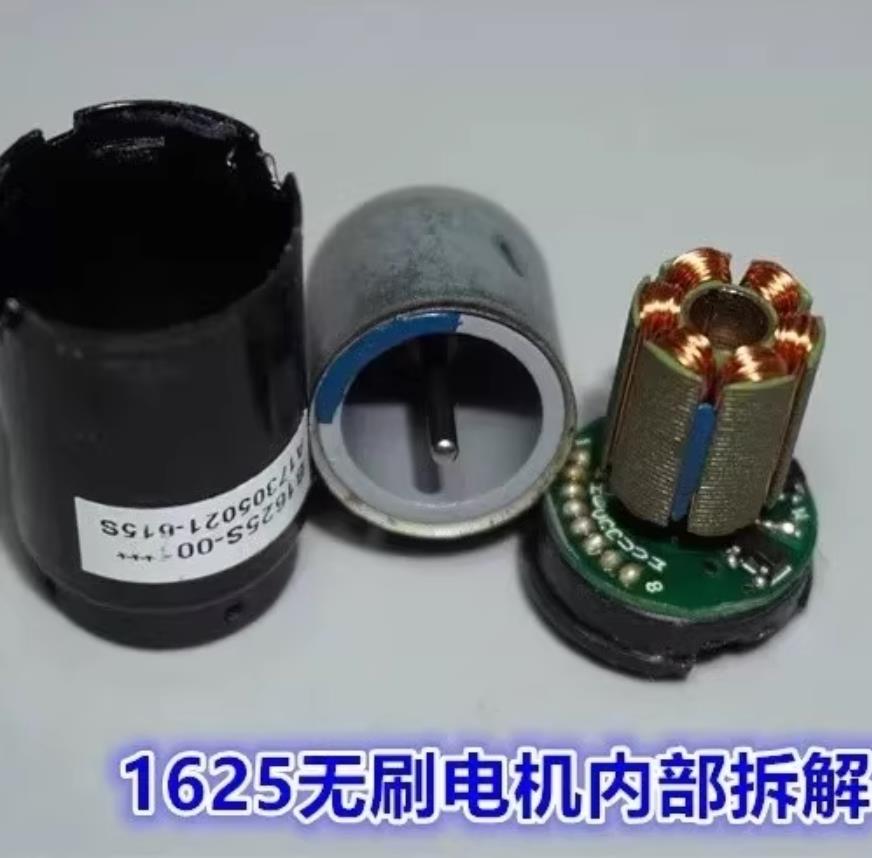

拆解发现这款小型无刷电机的做工非常精致，算得上是小巧玲珑了。
16mm 无刷行星减速电机（B1625）
一、性能特点
超微型体积：16mm 直径，适合空间极小的微型机器人、机械结构。
三级行星减速：传动效率高、回程间隙小、扭矩密度远超普通减速箱。
无刷电机结构：寿命长、噪音低、不发热、无碳粉，适合长时间运行。
大扭矩输出：微型体积里实现强扭力，适合小机器人行走、关节驱动。
控制简单：支持 PWM 调速、正反转控制，可直接接单片机驱动。

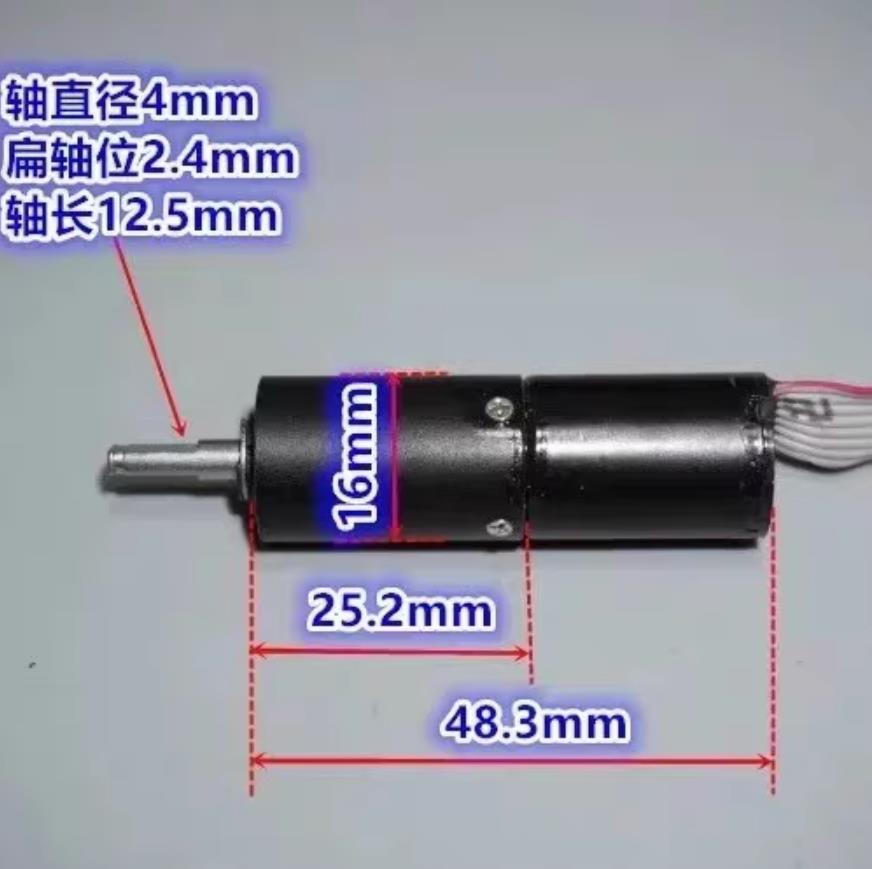

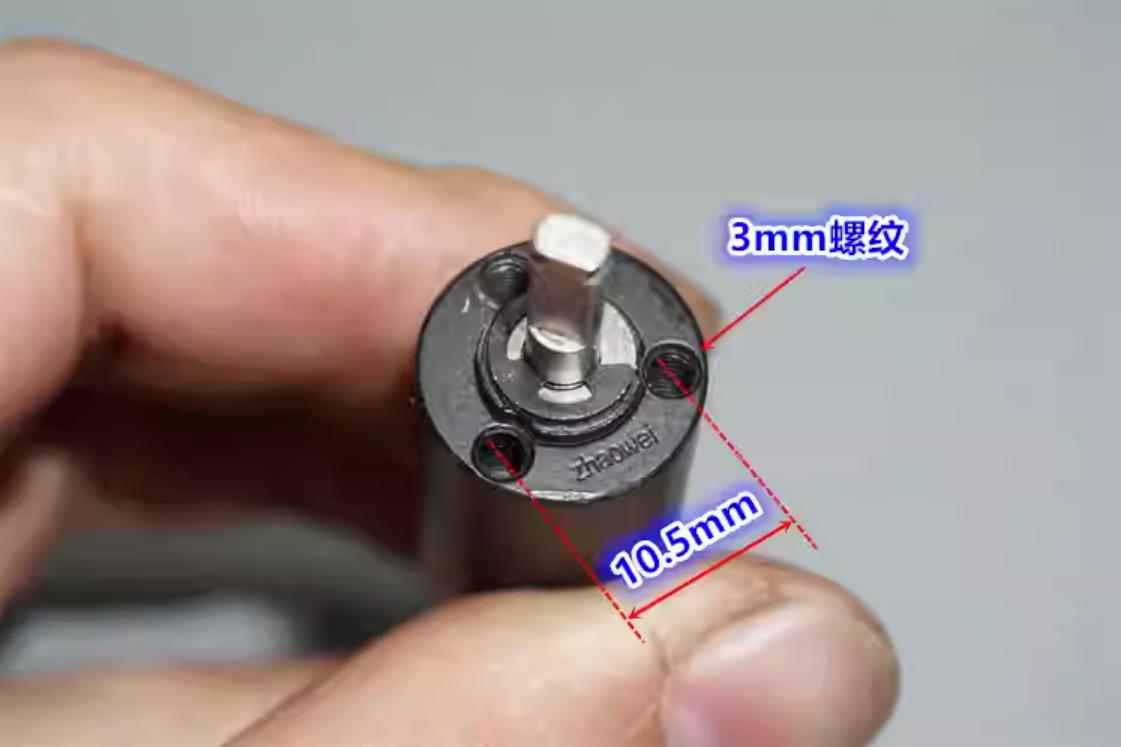

二、核心参数
外径：16mm
电机类型：三相无刷 BLDC（内置驱动板）
减速结构：三级金属行星减速箱
工作电压：3.7V–12V（常见 5V/6V/7.4V）
控制方式：PWM 调速 + 方向电平
适用功率：微型小功率，适合小型执行机构
特点：体积小、扭矩大、静音、长寿命
三、应用场景
微型机器人 / 迷你循迹小车 / 仿生机器人关节
小型云台、摄像头俯仰机构
智能锁、微型电动工具
DIY 小机械、科教模型、小型执行器
对体积、噪音、寿命有要求的微型动力场景
四、使用注意事项
电压不要超压，避免烧毁内置驱动板。
微型减速箱不要瞬间大力堵转，防止齿轮崩齿。
接线时注意正负极与信号线，不要接反。
无刷电机启动需要合理 PWM 占空比，过低可能无法启动。
微型机构安装时固定牢固，避免震动导致齿轮错位。
长期高负载使用注意散热，不要长时间满负荷堵转。
