【花雕动手做】大功率有感驱动方案：80V1600W 模块适配 6.5 寸轮毂电机 简单

SNR8503M 是智纳捷科技推出的32 位专用电机控制 MCU，专为直流无刷（BLDC）电机驱动设计，集成度高、抗干扰强，适合做36V/80V 大功率轮毂电机、平衡车、机器人驱动方案。

一、核心定位与性能
• 内核：32 位，最高48MHz，带硬件除法协处理器
• 供电：2.5V–5.5V单电源，内置 LDO
• 存储：32KB Flash（加密）+ 4KB RAM
• 温度：工业级 -40℃～+105℃
• 功耗：休眠模式低至30μA
• 抗 ESD：Class 3A（≥4000V），适合工业 / 户外场景

二、电机控制核心资源（最关键）
• 专用 MCPWM：6 路互补 PWM 输出，独立死区控制，直接驱动三相桥臂
• 霍尔接口：专用 HALL 输入，支持测速、去抖、位置解码
• 电流采样：内置2 路高速运放（OPA）+ 2 路比较器，支持单 / 双电阻采样
• ADC：12 位、1.2Msps、9 通道，配合运放做电流 / 电压闭环
• FOC 支持：硬件适配有感 / 无感 FOC、矢量正弦控制

三、通用外设
• 通信：1×UART、1×SPI、1×IIC
• 定时器：16/32 位通用 Timer，支持捕捉 / PWM
• 模拟：8 位 DAC、内置温度传感器、1.2V 基准源
• IO：最多21 路 GPIO，部分内置上拉，支持外部中断

四、封装与典型应用

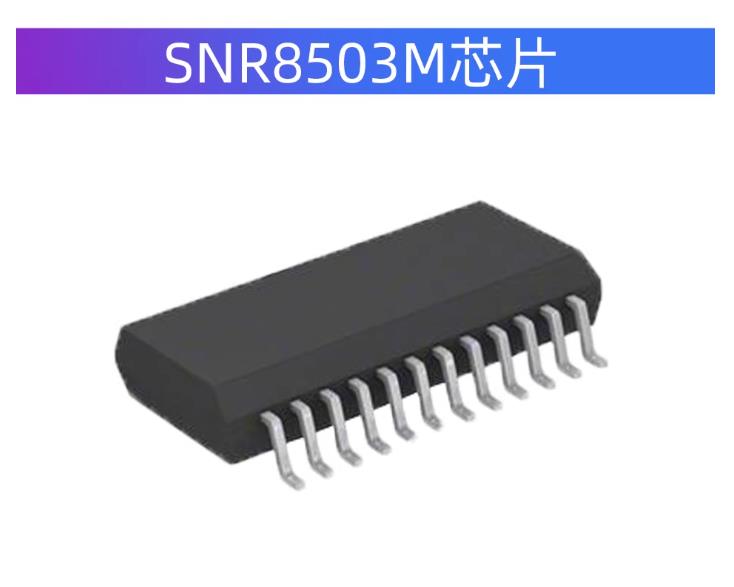

• 封装：SSOP24（小体积、易布板）
• 典型场景：
◦ 6.5 寸 / 8 寸轮毂电机驱动（36V/80V、500W–2000W）
◦ 平衡车、滑板车、AGV、机器人底盘
◦ 有感 / 无感 BLDC、FOC 矢量控制方案

五、项目的匹配点（6.5 寸轮毂电机）
• 直接支持有霍尔 BLDC，完美匹配的方案
• 内置运放 / 比较器，可省外部采样电路，简化驱动板
• 6 路 MCPWM 直接驱动三相桥，适合做大功率（如 80V/1600W）
• 工业级温度与高 ESD，适合户外 / 教学设备

六、总结
SNR8503M = 32 位电机专用 MCU + 6 路 PWM + 霍尔接口 + 2 路运放 + 12 位 ADC，是做大功率有霍尔轮毂电机驱动的高集成、低成本优选芯片。

七、SNR8503M 芯片的官方资料站为：https://www.snaner.com/
1、芯片主页 / 资料下载：https://www.snaner.com/data/
SNR8503M 最新 datasheet（V2.4）
2、官网可获取的关键资料
芯片数据手册（Datasheet）：电气参数、引脚定义、MCPWM、霍尔接口、运放 / ADC 等详细规格
应用笔记：BLDC 有感 / 无感驱动、FOC 控制、电流采样方案
开发板资料：原理图、PCB、例程、开发环境配置
3、补充说明
该网站为智纳捷科技（Snaner）的官方技术资料站，是获取 SNR8503M 原厂权威信息的唯一渠道。

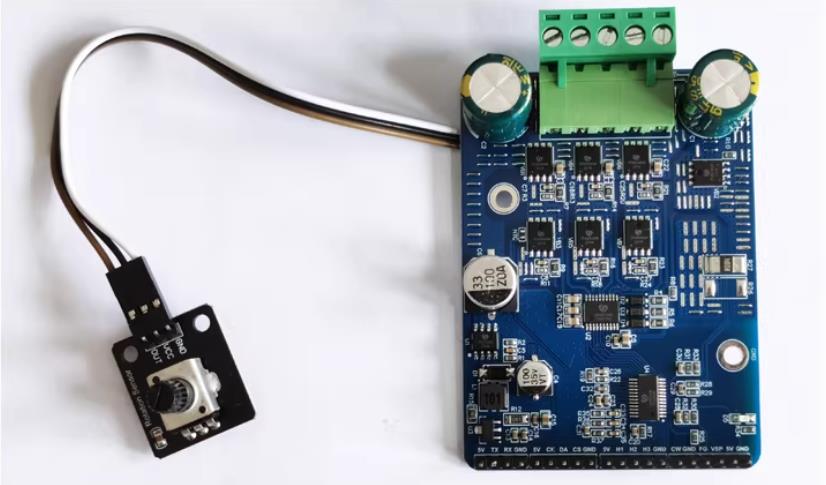

80V/1600W 有霍尔大功率驱动模块，是专为 6.5 寸 / 8 寸大功率轮毂电机设计的 BLDC 驱动板，核心采用SNR8503M专用电机控制 MCU，支持 80V 高压、峰值 50A 大电流，完美匹配大功率轮毂电机的方案。

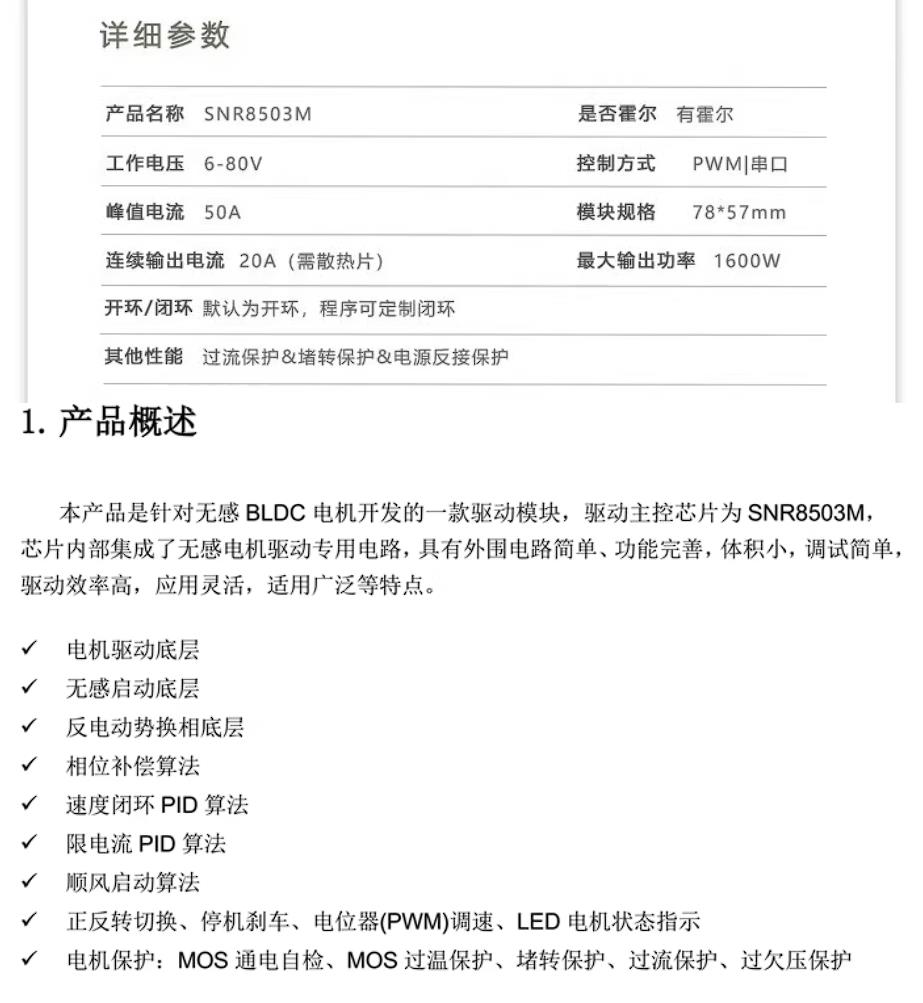

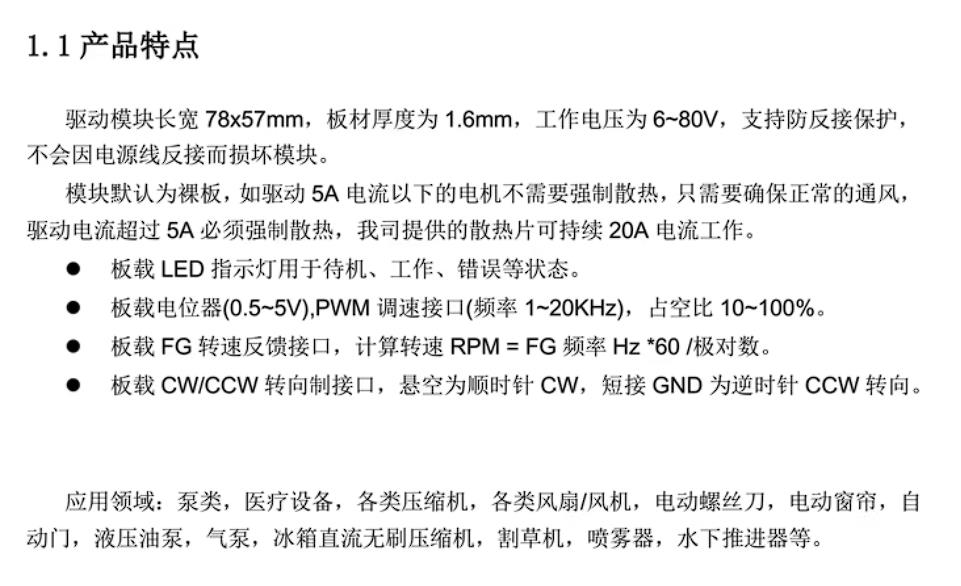

一、核心参数（主流通用款）
输入电压：DC 6–80V（适配 72V/80V 电池组）
额定功率：1600W（80V×20A）
电流能力：额定 20A，峰值 50A（短时间过载）
控制方式：有霍尔（120°/60° 兼容，默认 120°）
主控芯片：SNR8503M（32 位电机专用 MCU，内置运放、ADC、6 路 MCPWM）
驱动拓扑：三相全桥 N-MOS
保护功能：过压、欠压、过流、堵转、过热保护
控制接口：PWM 调速、方向（正 / 反转）、使能、刹车
反馈接口：霍尔 H1/H2/H3、5V 霍尔电源、GND

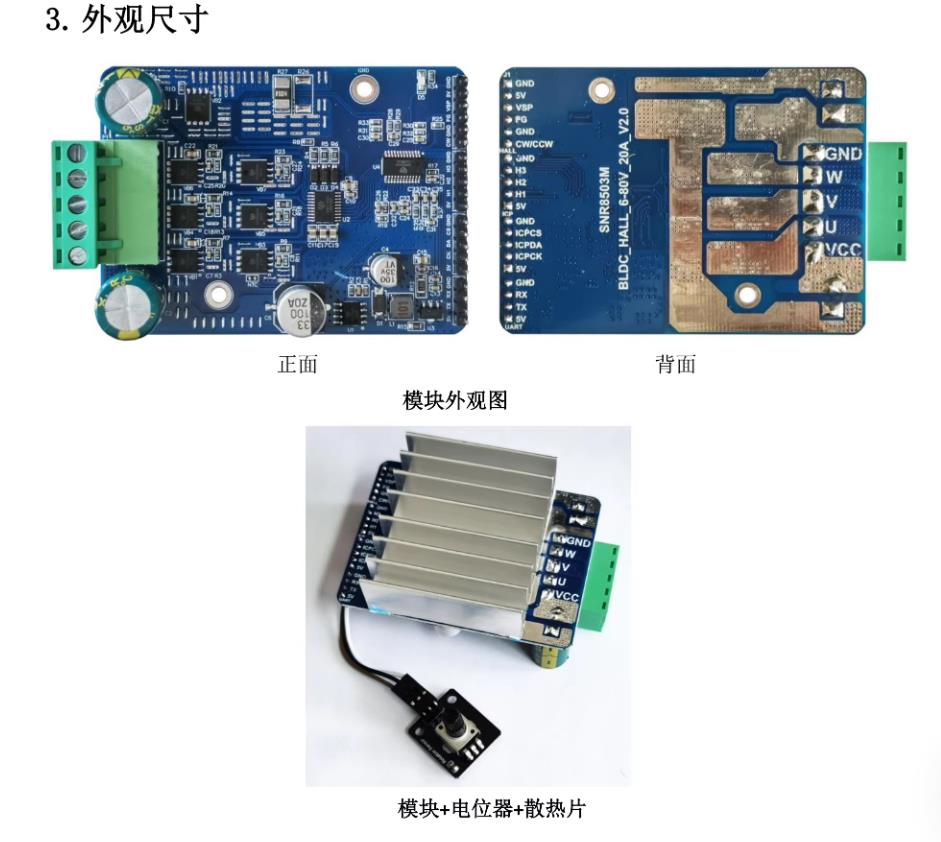

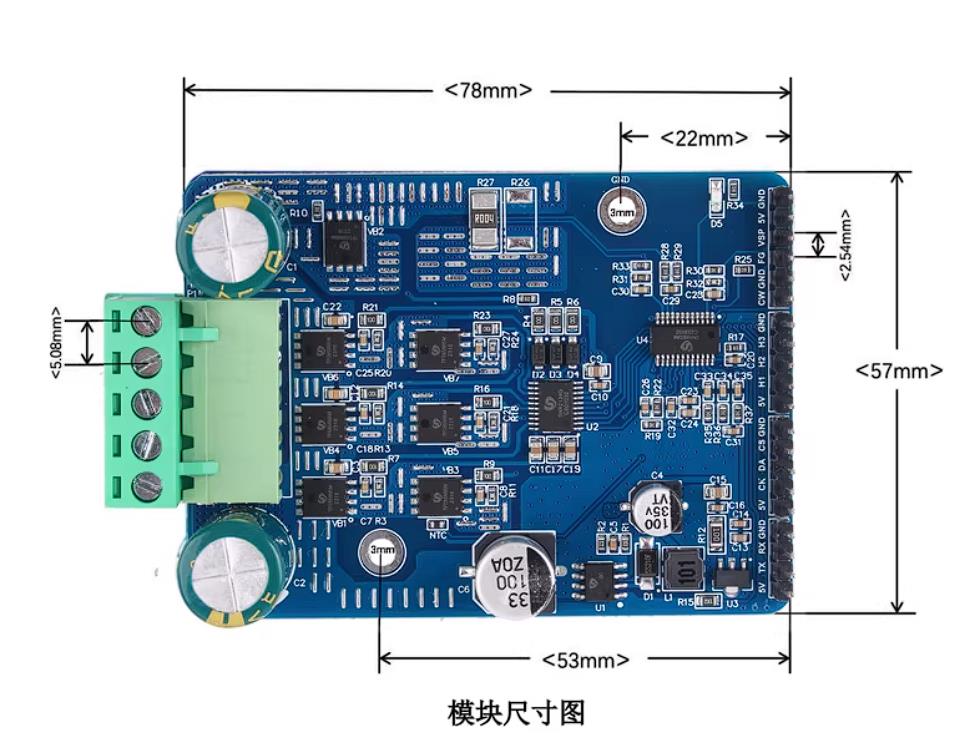

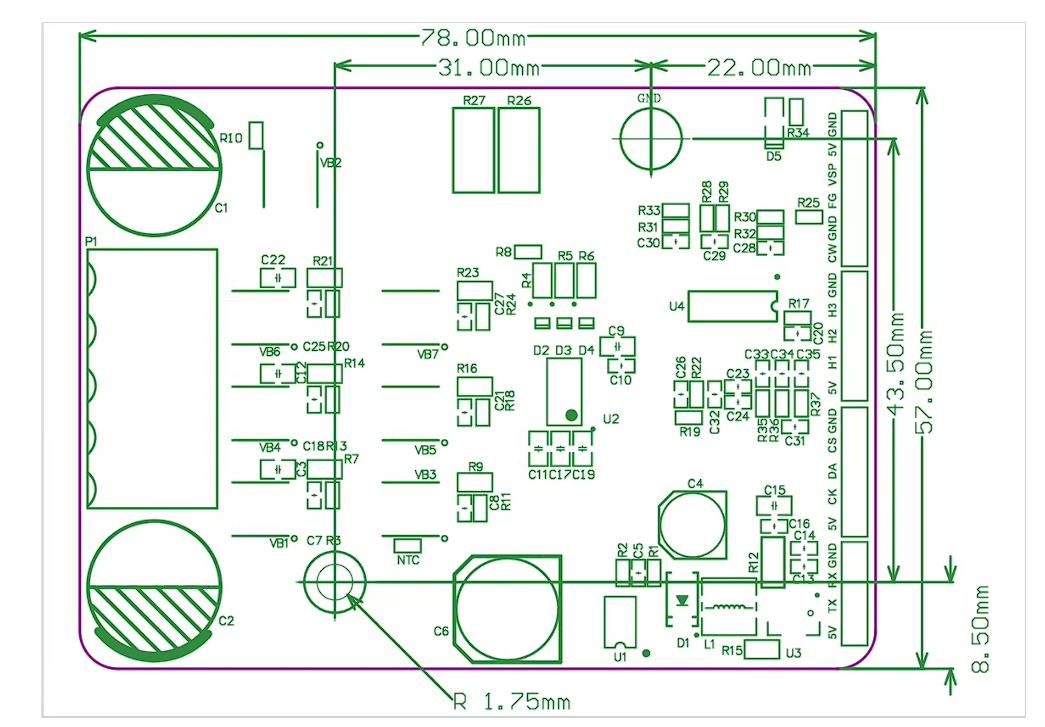

尺寸：约 78×57×20mm（标准大功率驱动板尺寸）

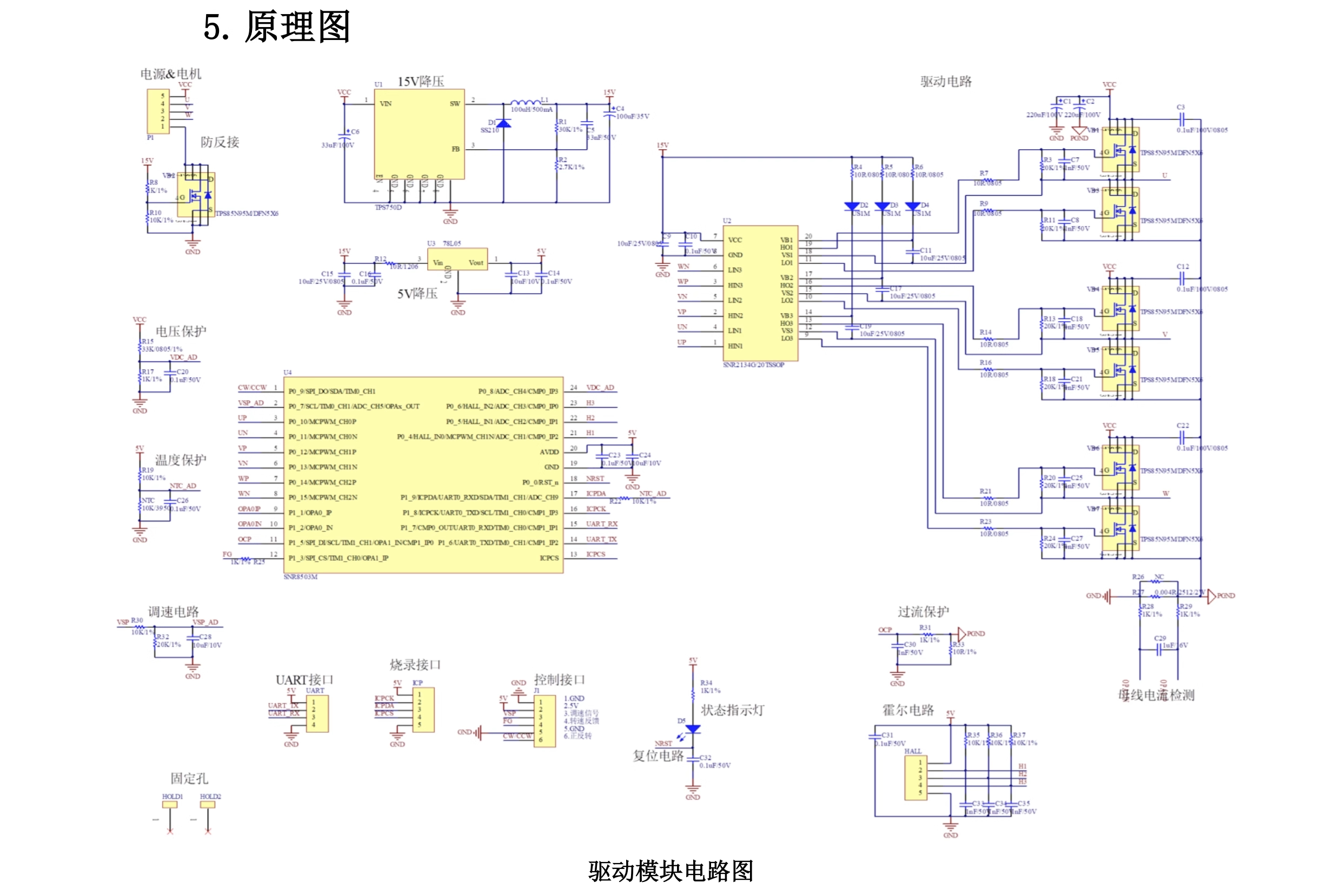

二、模块硬件结构（关键部分）
功率回路
高压输入端子（BAT+、BAT-）
三相电机输出（U、V、W）
大功率 MOS 管阵列（支持 80V/50A）
电流采样电阻（单 / 双电阻，内置 SNR8503M 运放处理）

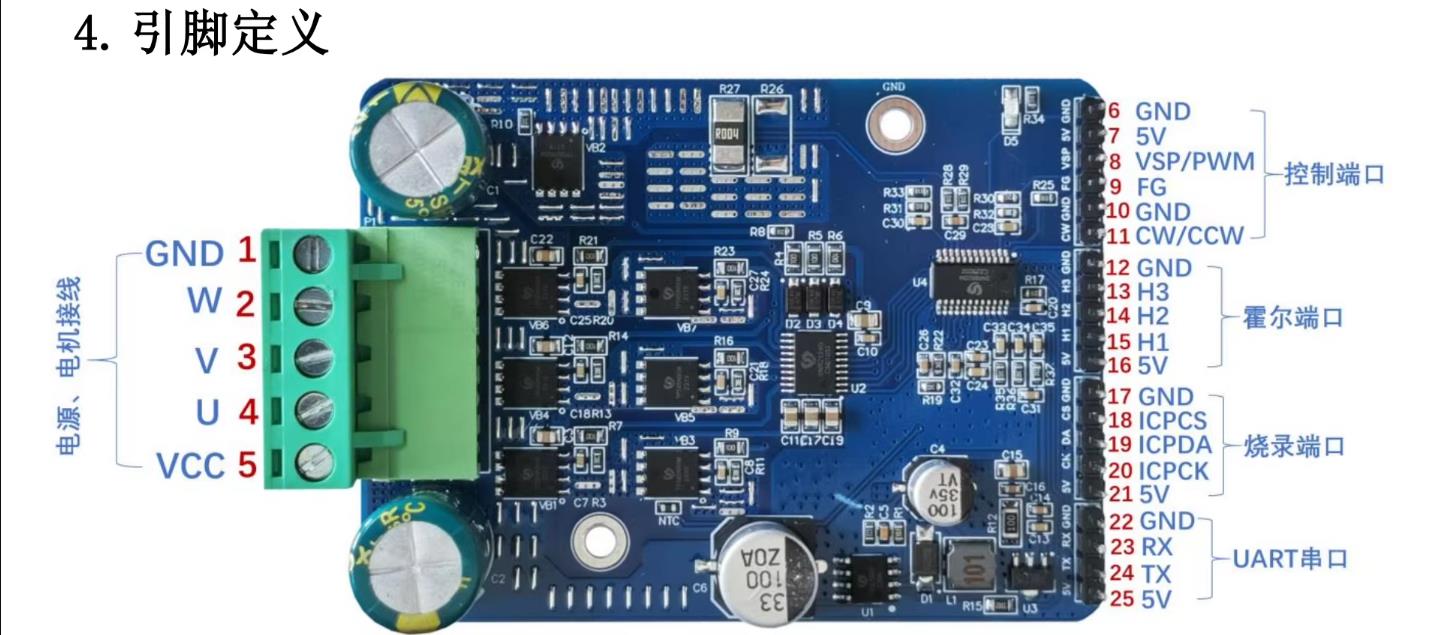

控制回路

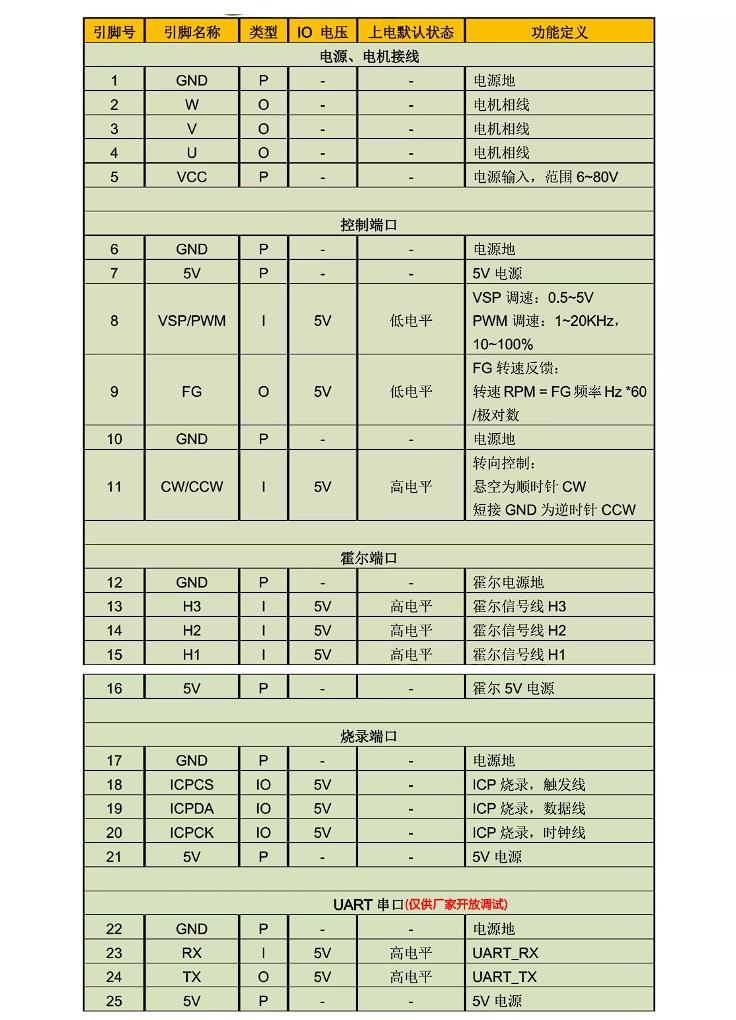

霍尔接口（5 芯：5V、GND、H1、H2、H3）
信号接口（PWM、DIR、EN、BRAKE、GND）
5V/3.3V 稳压（给霍尔与外部单片机供电）

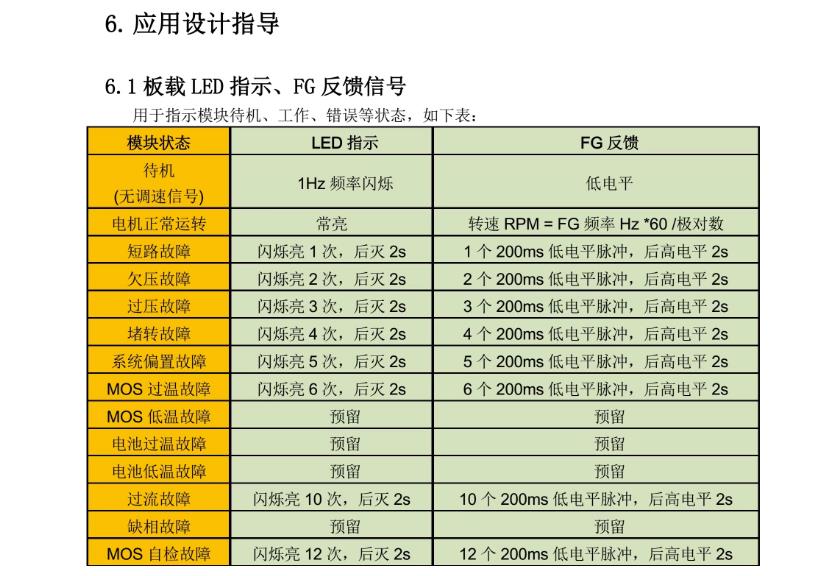

状态指示灯（电源、运行、故障）

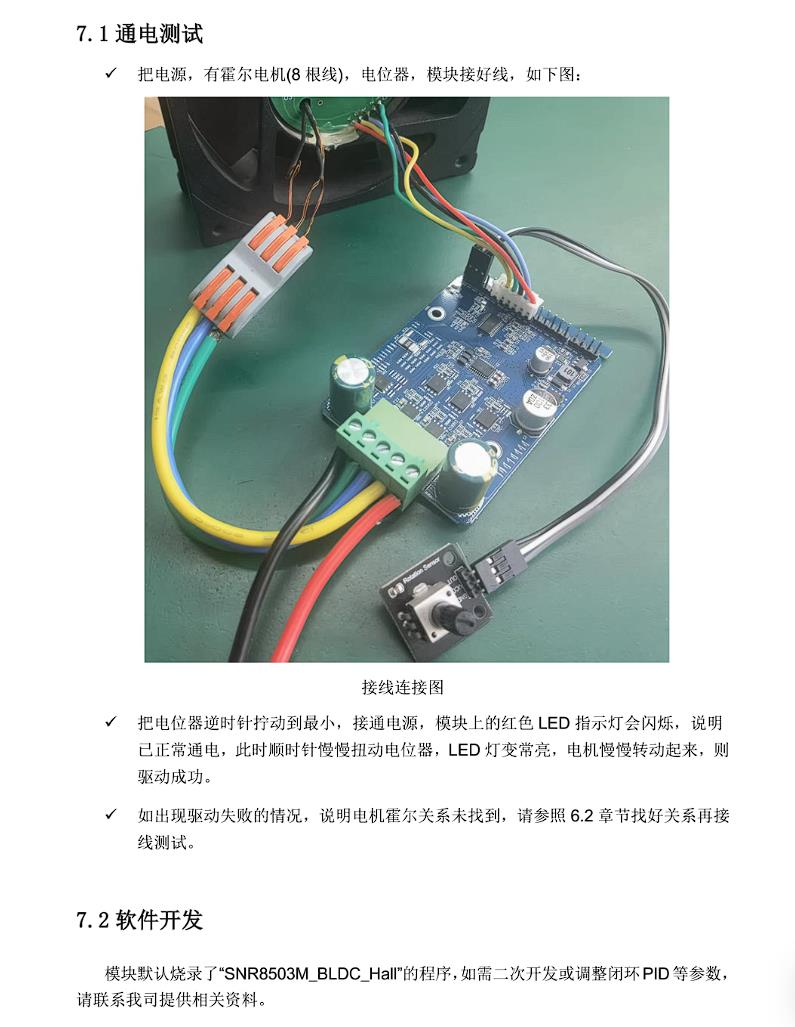

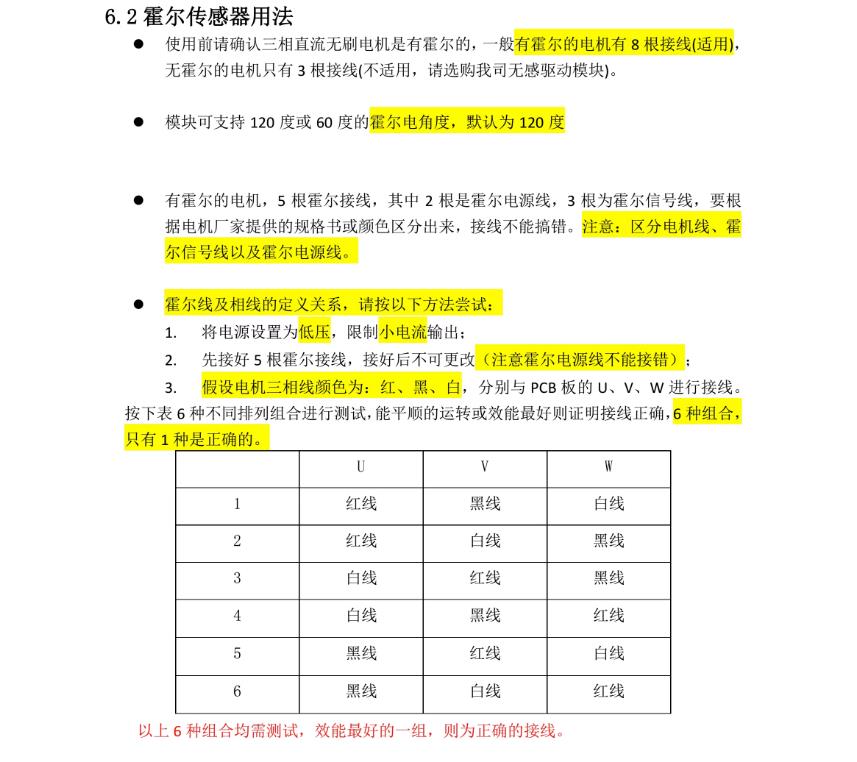

三、与 6.5 寸轮毂电机连接（有霍尔）
1. 电机三相线（粗线）
电机 U/V/W → 模块 U/V/W（任意接，抖动则调换任意两相）
2. 电机霍尔线（5 芯细线）
红 → 模块 5V_HALL
黑 → 模块 GND_HALL
黄 / 绿 / 蓝 → 模块 H1/H2/H3（顺序错电机不转，调换即可）

四、与单片机（如 ESP32/Arduino）连接
只需 5 根信号线（必须共地）：
GND：模块 GND → 单片机 GND（共地是稳定前提）
PWM 调速：模块 PWM_IN → 单片机 PWM 引脚（10–20kHz，占空比 0–100%）
方向控制：模块 DIR → 单片机 IO（高 / 低电平控制正 / 反转）
使能：模块 EN → 单片机 IO（高电平使能，低电平停机）
刹车：模块 BRAKE → 单片机 IO（高电平刹车，低电平释放，可选）

五、电源连接（重中之重）
电池正极 → 模块 BAT+（80V 电池组）
电池负极 → 模块 BAT-
单片机供电：可从模块取 5V，或独立供电，但必须共 GND

六、控制逻辑（软件要点）
正转：DIR=1，EN=1，输出 PWM（占空比决定速度）
反转：DIR=0，EN=1，输出 PWM
停止：EN=0，或 PWM=0，或 BRAKE=1
闭环调速：读取模块转速反馈（如有），做 PID 调节

七、选型与注意事项
匹配电机：6.5 寸 / 8 寸轮毂电机，36V–80V，功率≤1600W，带霍尔

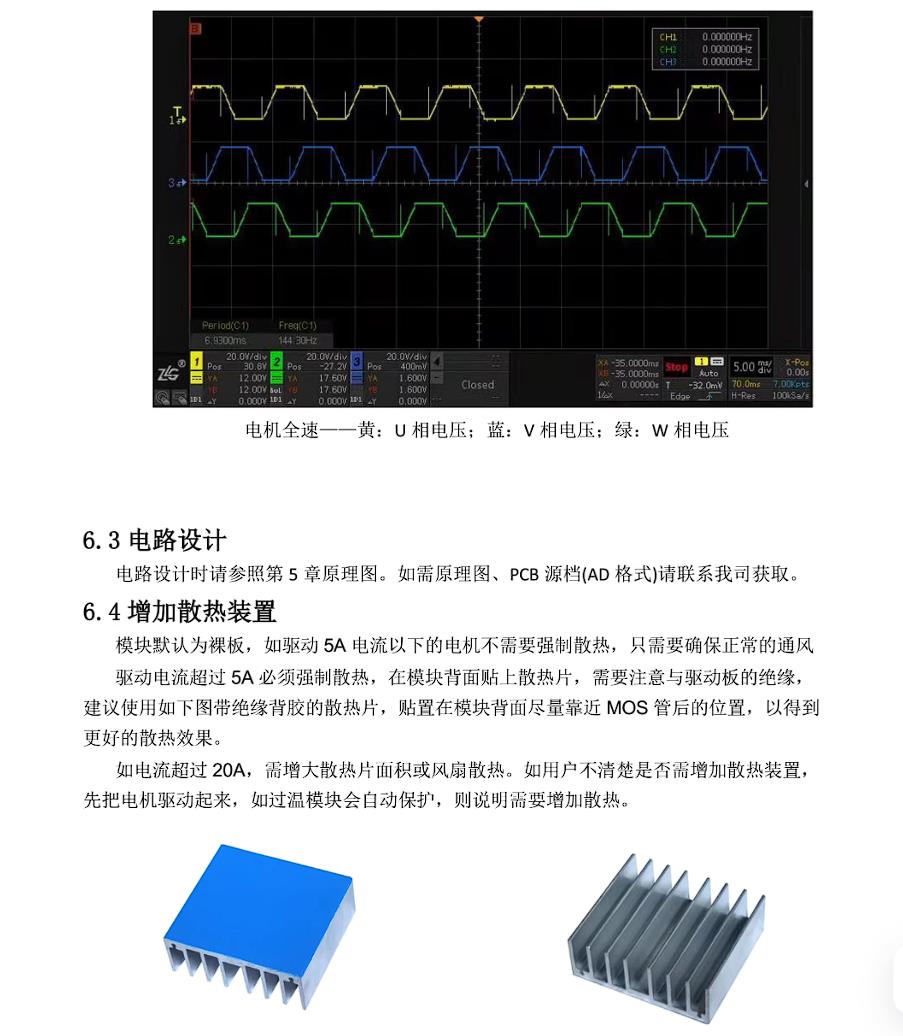

散热：必须加装散热片 + 风扇，连续 20A 工作时发热量大
电流限制：模块内置过流保护，可通过软件 / 硬件设定最大电流
霍尔角度：默认 120°，若电机为 60°，需在模块上切换拨码或改软件
八、总结
80V/1600W 有霍尔驱动模块 = SNR8503M 主控 + 80V/50A 功率桥 + 霍尔解码 + 完整保护，是驱动大功率 6.5 寸轮毂电机的高集成、高可靠方案。
