基于行空板M10扩展板组合的多功能智能机器小车 中等

背景

目前市面上的机器小车具备的功能还不够全面，我这款设计主要是针对家用机器人，可以提供温湿度监测和LED状态显示，可以实时显示室内的温湿度，并根据温湿度进行报警和LED指示，并可以进行语音呼叫，让小车可以自由的运行，可以实时控制小车进行温湿度显示和报警。

硬件清单

行空板M10

DHT11温湿度传感器

扬声器模块

RGB LED灯

灰度传感器(巡线用)

红外避障模块

TT马达(带电机驱动板)

电池扩展板

完整程序代码

import time
import RPi.GPIO as GPIO
from unihiker import GUI
import Adafruit_DHT
import pygame
from threading import Thread

# 初始化GUI
gui = GUI()

# 引脚定义
DHT_PIN = 10          # 温湿度传感器
BUZZER_PIN = 11       # 蜂鸣器
RGB_RED = 12          # RGB红灯
RGB_GREEN = 13        # RGB绿灯
RGB_BLUE = 14         # RGB蓝灯
GRAY_LEFT = 15        # 左侧灰度传感器
GRAY_RIGHT = 16       # 右侧灰度传感器
IR_LEFT = 17          # 左侧红外避障
IR_RIGHT = 18         # 右侧红外避障
MOTOR_A1 = 19         # 电机A正极
MOTOR_A2 = 20         # 电机A负极
MOTOR_B1 = 21         # 电机B正极
MOTOR_B2 = 22         # 电机B负极

# 初始化GPIO
GPIO.setmode(GPIO.BCM)
GPIO.setup(BUZZER_PIN, GPIO.OUT)
GPIO.setup(RGB_RED, GPIO.OUT)
GPIO.setup(RGB_GREEN, GPIO.OUT)
GPIO.setup(RGB_BLUE, GPIO.OUT)
GPIO.setup(GRAY_LEFT, GPIO.IN)
GPIO.setup(GRAY_RIGHT, GPIO.IN)
GPIO.setup(IR_LEFT, GPIO.IN)
GPIO.setup(IR_RIGHT, GPIO.IN)
GPIO.setup(MOTOR_A1, GPIO.OUT)
GPIO.setup(MOTOR_A2, GPIO.OUT)
GPIO.setup(MOTOR_B1, GPIO.OUT)
GPIO.setup(MOTOR_B2, GPIO.OUT)

# 初始化PWM
pwm_red = GPIO.PWM(RGB_RED, 1000)
pwm_green = GPIO.PWM(RGB_GREEN, 1000)
pwm_blue = GPIO.PWM(RGB_BLUE, 1000)
pwm_red.start(0)
pwm_green.start(0)
pwm_blue.start(0)

# 初始化蜂鸣器
buzzer = GPIO.PWM(BUZZER_PIN, 440)
buzzer.start(0)

# 初始化DHT11传感器
dht_sensor = Adafruit_DHT.DHT11

# 初始化pygame音频
pygame.mixer.init()
try:
   sound = pygame.mixer.Sound("alert.wav")  # 准备一个音频文件
except:
   print("未找到音频文件")

# 电机控制函数
def motor_control(a1, a2, b1, b2):
   GPIO.output(MOTOR_A1, a1)
   GPIO.output(MOTOR_A2, a2)
   GPIO.output(MOTOR_B1, b1)
   GPIO.output(MOTOR_B2, b2)

def forward():
   motor_control(1, 0, 1, 0)

def backward():
   motor_control(0, 1, 0, 1)

def left():
   motor_control(0, 1, 1, 0)

def right():
   motor_control(1, 0, 0, 1)

def stop():
   motor_control(0, 0, 0, 0)

# RGB灯控制
def set_rgb(r, g, b):
   pwm_red.ChangeDutyCycle(r)
   pwm_green.ChangeDutyCycle(g)
   pwm_blue.ChangeDutyCycle(b)

# 蜂鸣器控制
def beep(freq=440, duration=0.1):
   buzzer.ChangeFrequency(freq)
   buzzer.ChangeDutyCycle(50)
   time.sleep(duration)
   buzzer.ChangeDutyCycle(0)

# 播放声音
def play_sound():
   try:
       sound.play()
   except:
       beep(880, 0.5)

# 读取环境数据
def read_environment():
   humidity, temperature = Adafruit_DHT.read_retry(dht_sensor, DHT_PIN)
   return temperature, humidity

# 自动避障模式
def avoid_obstacle_mode():
   set_rgb(0, 0, 100)  # 蓝色表示避障模式
   while True:
       left_ir = GPIO.input(IR_LEFT)
       right_ir = GPIO.input(IR_RIGHT)

       if not left_ir and not right_ir:  # 前方无障碍
           forward()
       elif not left_ir and right_ir:    # 右侧有障碍
           left()
           time.sleep(0.5)
       elif left_ir and not right_ir:    # 左侧有障碍
           right()
           time.sleep(0.5)
       else:                             # 前方有障碍
           backward()
           time.sleep(0.5)
           right()
           time.sleep(1)

       time.sleep(0.1)

# 巡线模式
def line_follow_mode():
   set_rgb(0, 100, 0)  # 绿色表示巡线模式
   while True:
       left_gray = GPIO.input(GRAY_LEFT)
       right_gray = GPIO.input(GRAY_RIGHT)

       if not left_gray and not right_gray:  # 在线条上
           forward()
       elif not left_gray and right_gray:    # 偏右
           left()
       elif left_gray and not right_gray:    # 偏左
           right()
       else:                                 # 丢失线条
           stop()
           beep()
           time.sleep(0.5)

       time.sleep(0.1)

# 显示环境数据
def display_environment():
   while True:
       temp, humi = read_environment()
       gui.clear()  # 清空屏幕
       gui.draw_text(f"温度: {temp}°C", x=120, y=50, font_size=20)
       gui.draw_text(f"湿度: {humi}%", x=120, y=80, font_size=20)
       time.sleep(2)

# 主控制函数
def main():
   # 创建UI按钮
   btn_avoid = gui.add_button(x=50, y=150, text="避障模式", onclick=lambda: start_mode(avoid_obstacle_mode))
   btn_line = gui.add_button(x=150, y=150, text="巡线模式", onclick=lambda: start_mode(line_follow_mode))
   btn_stop = gui.add_button(x=100, y=200, text="停止", onclick=stop)
   btn_sound = gui.add_button(x=100, y=250, text="播放声音", onclick=play_sound)

   # 显示初始信息
   gui.draw_text("智能机器人小车", x=120, y=20, font_size=24)

   # 启动环境数据显示线程
   env_thread = Thread(target=display_environment)
   env_thread.daemon = True
   env_thread.start()

   # 初始灯光效果
   for i in range(3):
       set_rgb(100, 0, 0)
       time.sleep(0.2)
       set_rgb(0, 100, 0)
       time.sleep(0.2)
       set_rgb(0, 0, 100)
       time.sleep(0.2)
   set_rgb(0, 0, 0)

def start_mode(mode_func):
   mode_thread = Thread(target=mode_func)
   mode_thread.daemon = True
   mode_thread.start()

if __name__ == "__main__":
   try:
       main()
       while True:
           time.sleep(1)
   except KeyboardInterrupt:
       stop()
       GPIO.cleanup()

功能说明

1.环境监测：

使用DHT11传感器实时监测温度和湿度

在屏幕上显示环境数据

import time
import Adafruit_DHT
from unihiker import GUI  # 导入行空板GUI库

# 初始化
gui = GUI()  # 创建GUI对象
dht_sensor = Adafruit_DHT.DHT11  # 传感器类型
dht_pin = 10  # 传感器连接的GPIO引脚（行空板P10）

# 创建显示文本
temp_text = gui.draw_text(text="温度: -- °C", x=120, y=100, font_size=24, color="#FF0000")
humi_text = gui.draw_text(text="湿度: -- %", x=120, y=150, font_size=24, color="#0000FF")
title = gui.draw_text(text="温湿度监测", x=120, y=50, font_size=30, color="#333333")

# 添加装饰线
gui.draw_line(x1=50, y1=80, x2=190, y2=80, width=2, color="#CCCCCC")

def update_sensor_data():
   while True:
       # 读取温湿度数据
       humidity, temperature = Adafruit_DHT.read_retry(dht_sensor, dht_pin)

       if humidity is not None and temperature is not None:
           # 更新显示文本
           temp_text.config(text=f"温度: {temperature}°C")
           humi_text.config(text=f"湿度: {humidity}%")

           # 根据温度改变颜色提示
           if temperature > 30:
               temp_text.config(color="#FF0000")  # 高温红色
           elif temperature < 10:
               temp_text.config(color="#0000FF")  # 低温蓝色
           else:
               temp_text.config(color="#00AA00")  # 舒适绿色
       else:
           temp_text.config(text="温度: 读取失败")
           humi_text.config(text="湿度: 读取失败")

       time.sleep(2)  # 每2秒更新一次

# 启动程序
try:
   update_sensor_data()
except KeyboardInterrupt:
   gui.clear()  # 清空屏幕
   print("程序已停止")

2.运动控制：

前进、后退、左转、右转、停止功能

两种自动模式：避障模式和巡线模式

3.避障功能：

使用红外传感器检测障碍物

自动避开障碍物

4.巡线功能：

使用灰度传感器检测地面线条

自动沿着线条行驶

5.声光提示：

RGB LED灯显示不同模式（蓝色-避障，绿色-巡线）

蜂鸣器发出提示音

支持播放音频文件

6.用户界面：

屏幕显示状态信息

触摸按钮控制模式切换

扩展建议

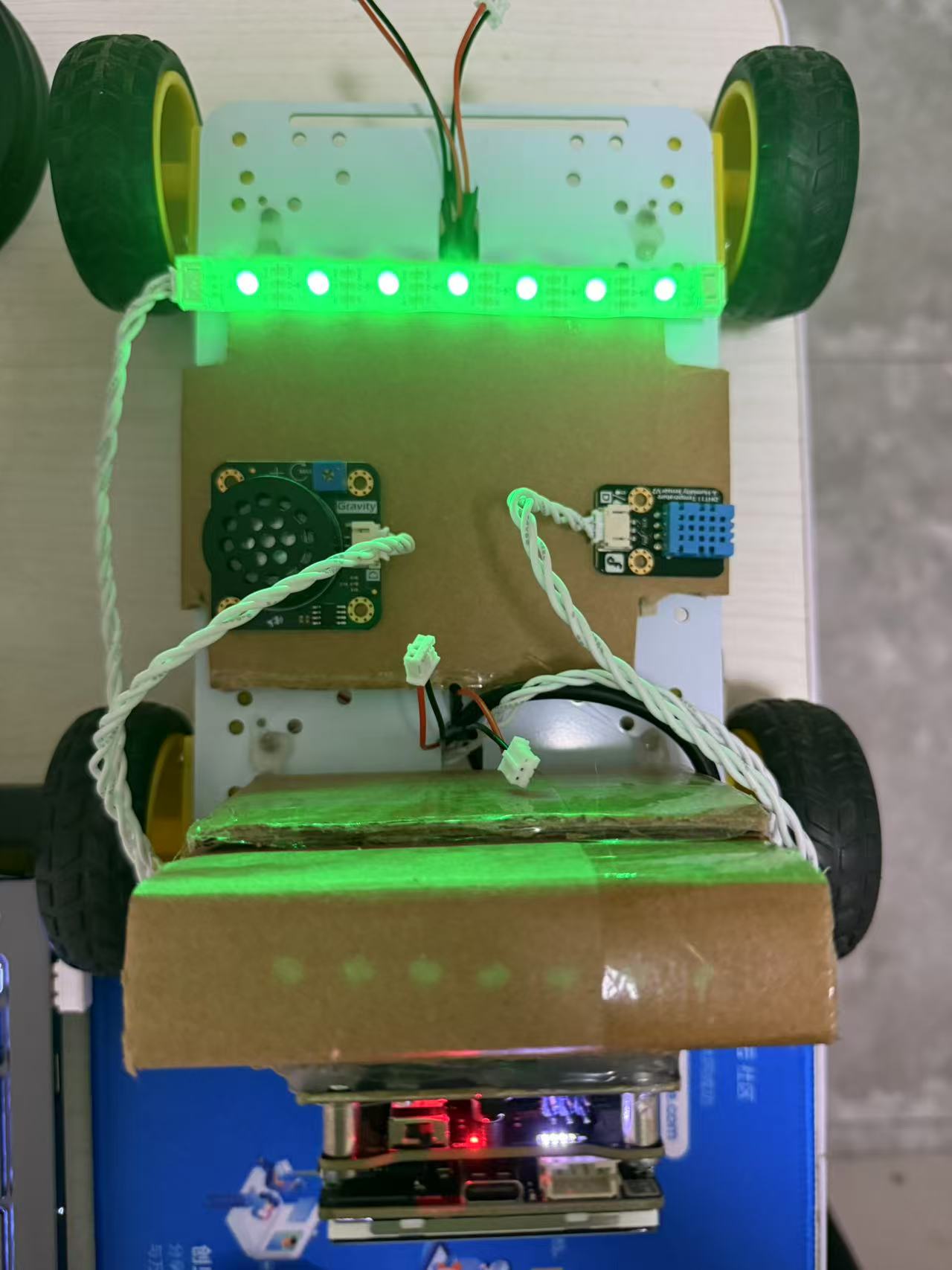

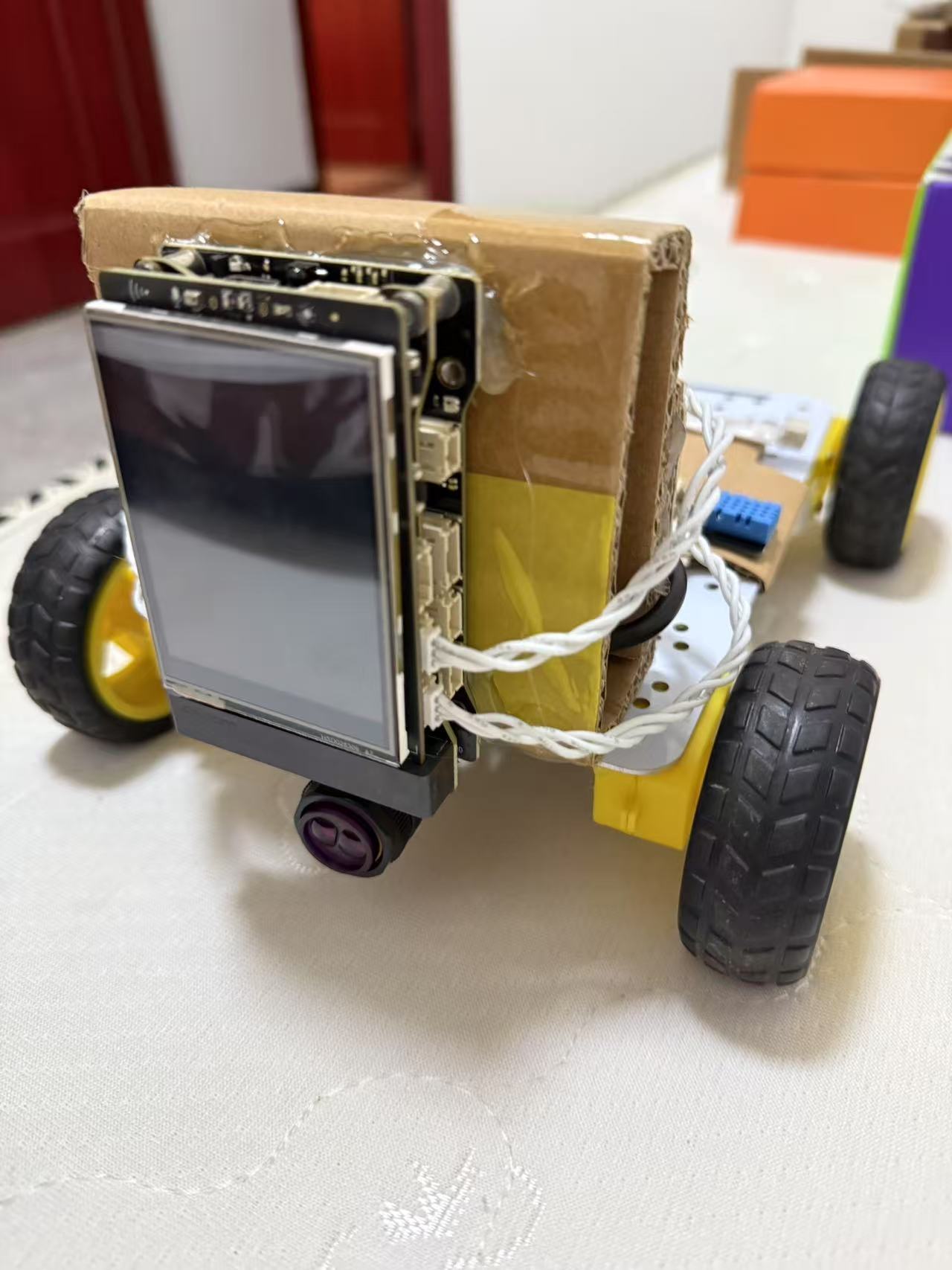

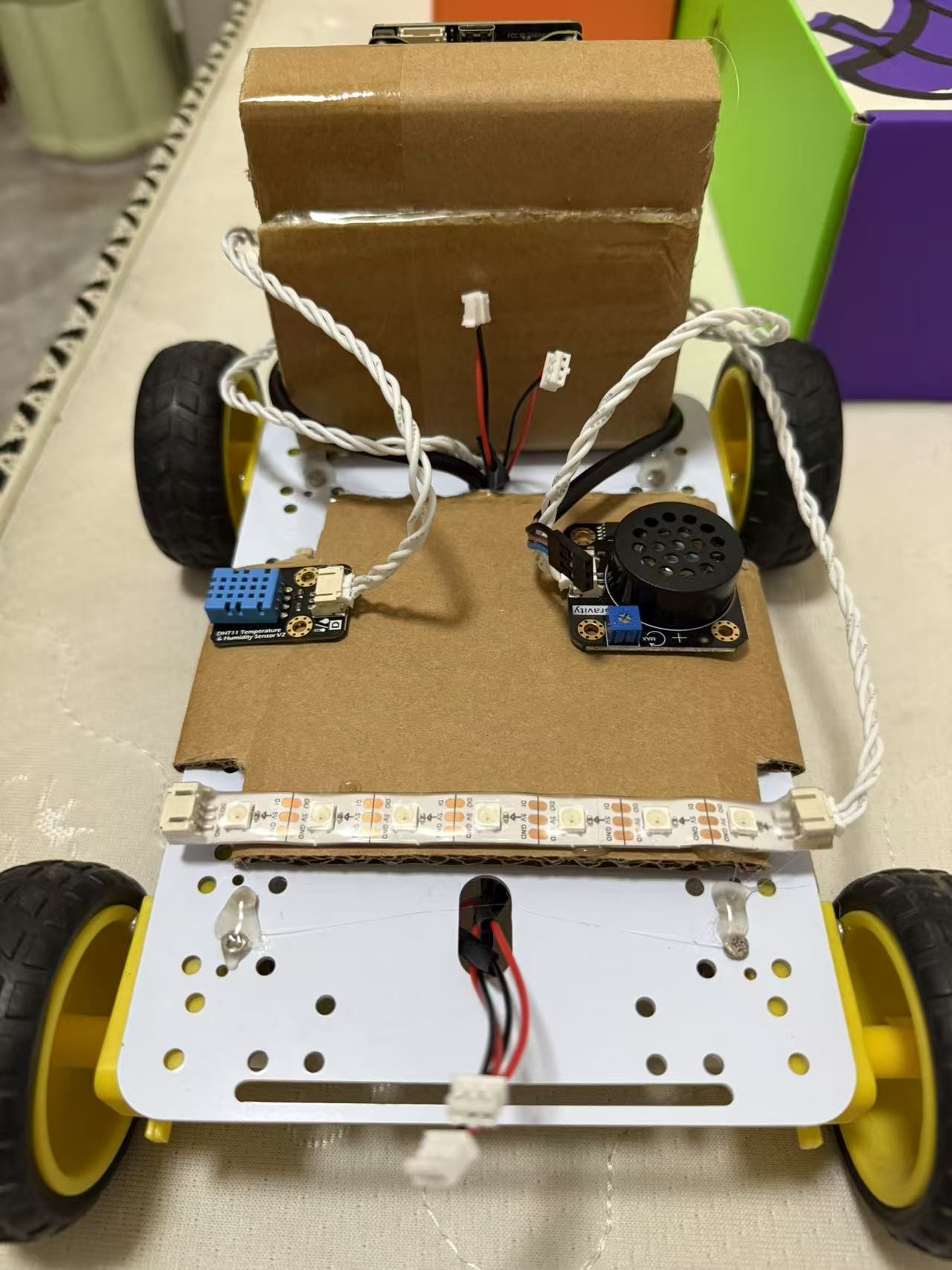

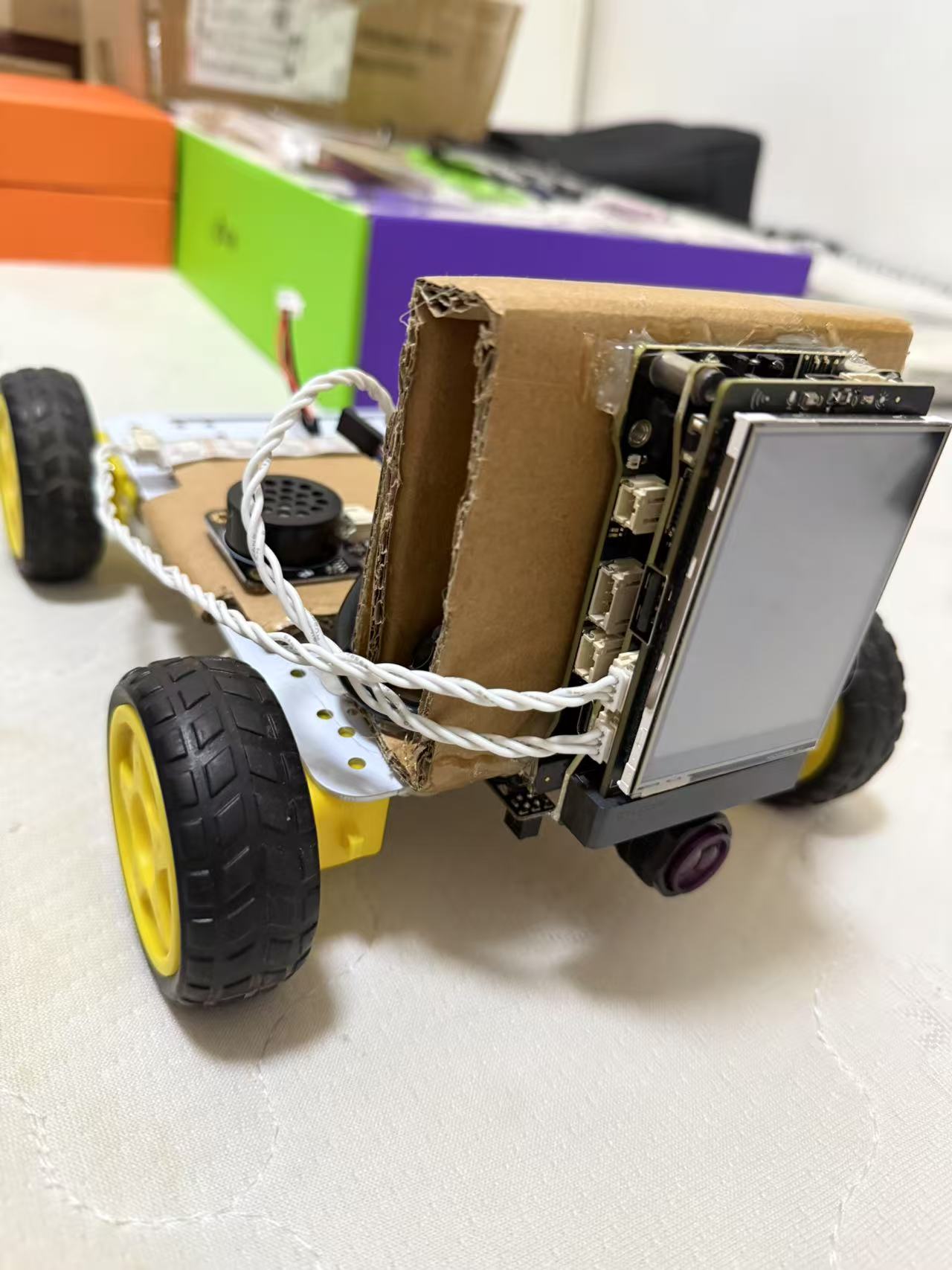

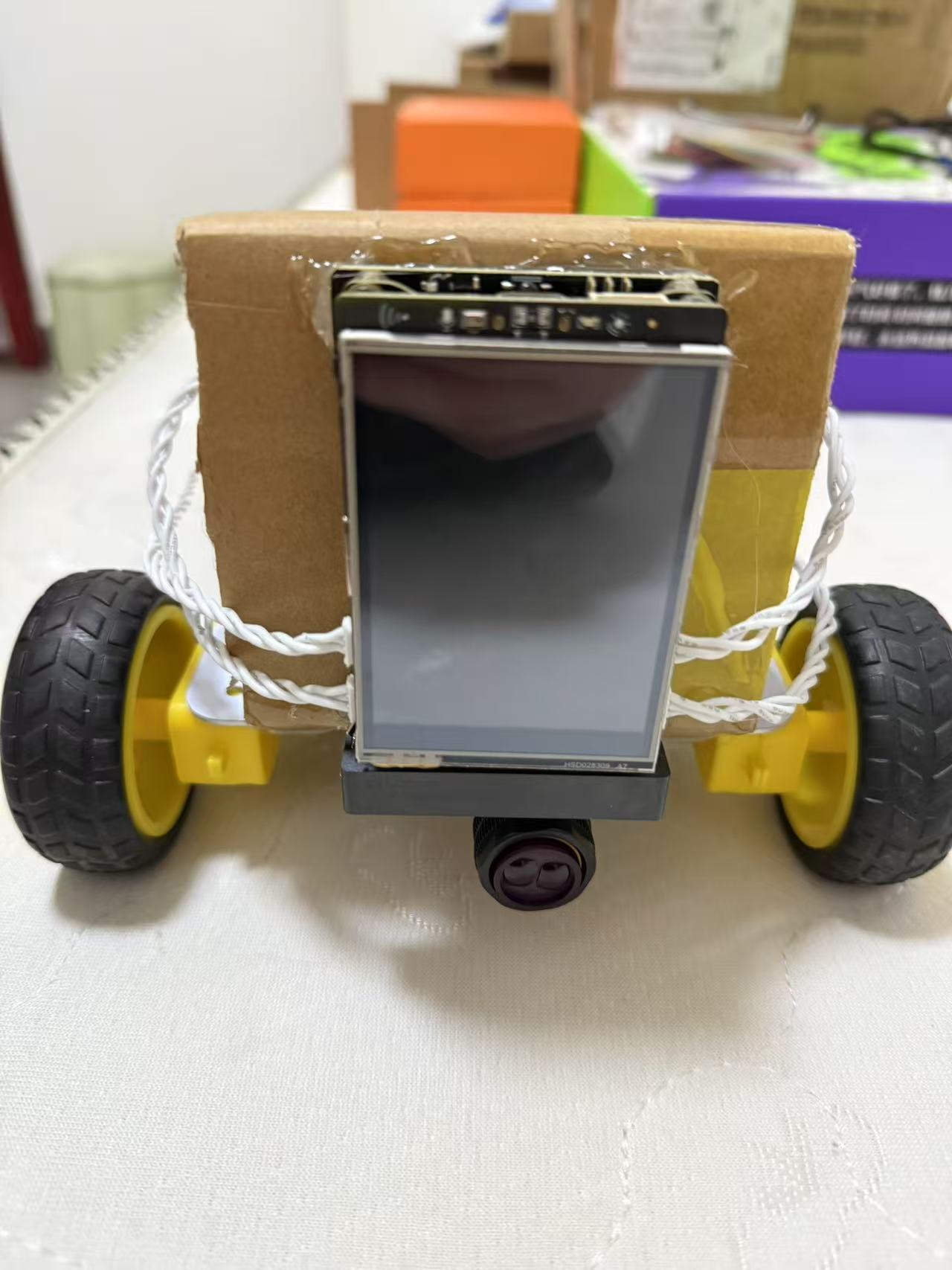

设计模型图

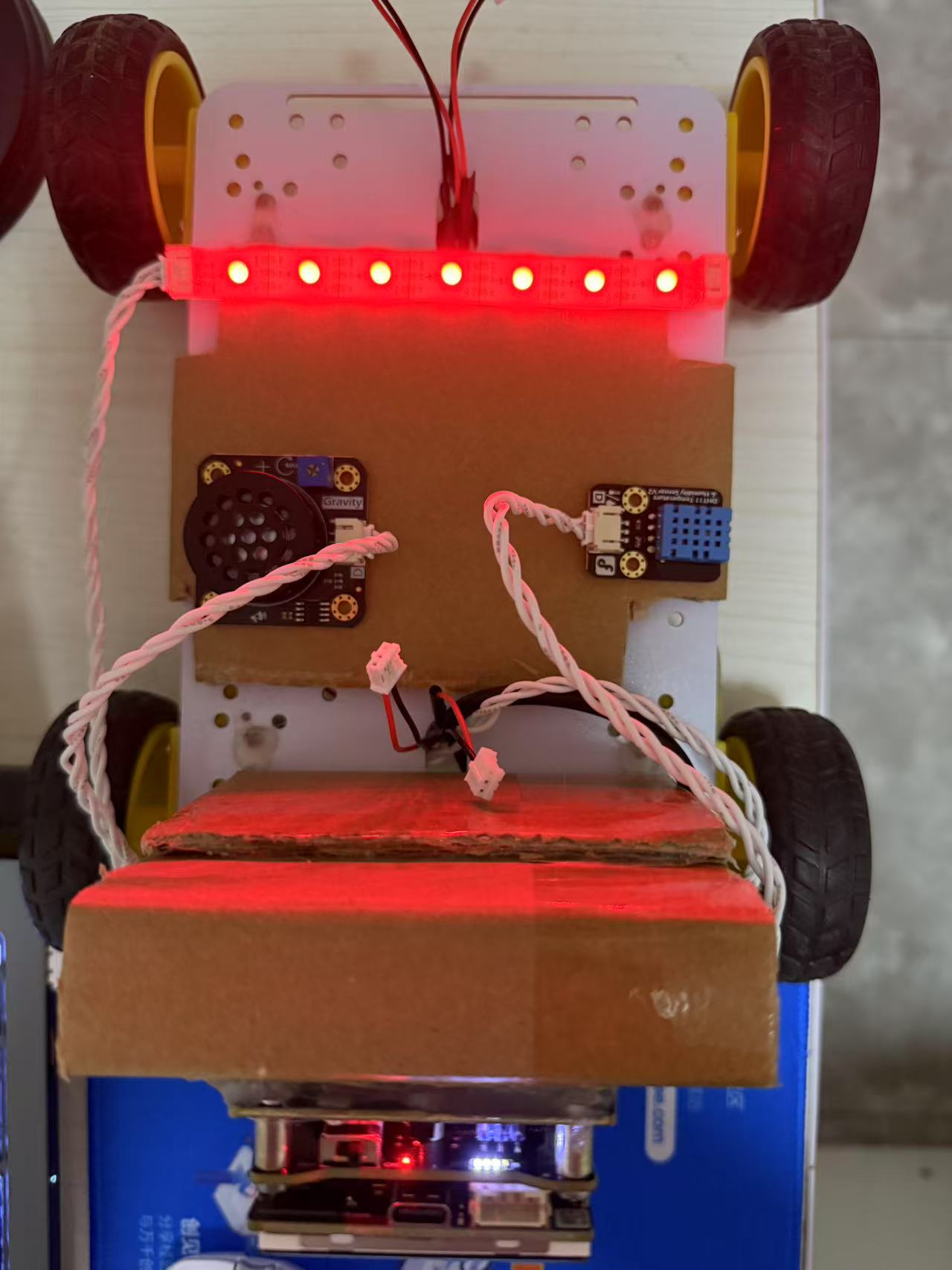

调试图片

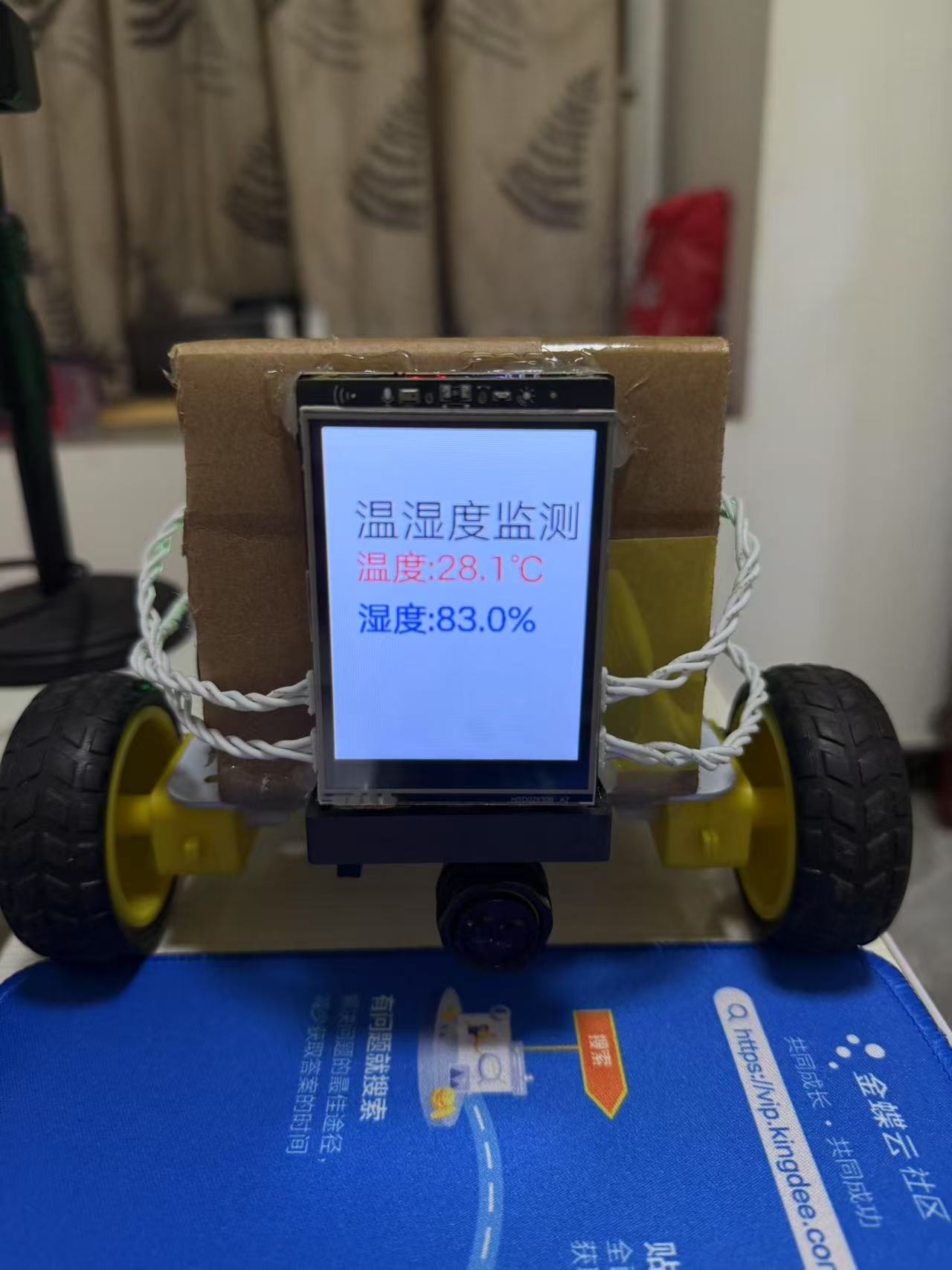

舒适温度

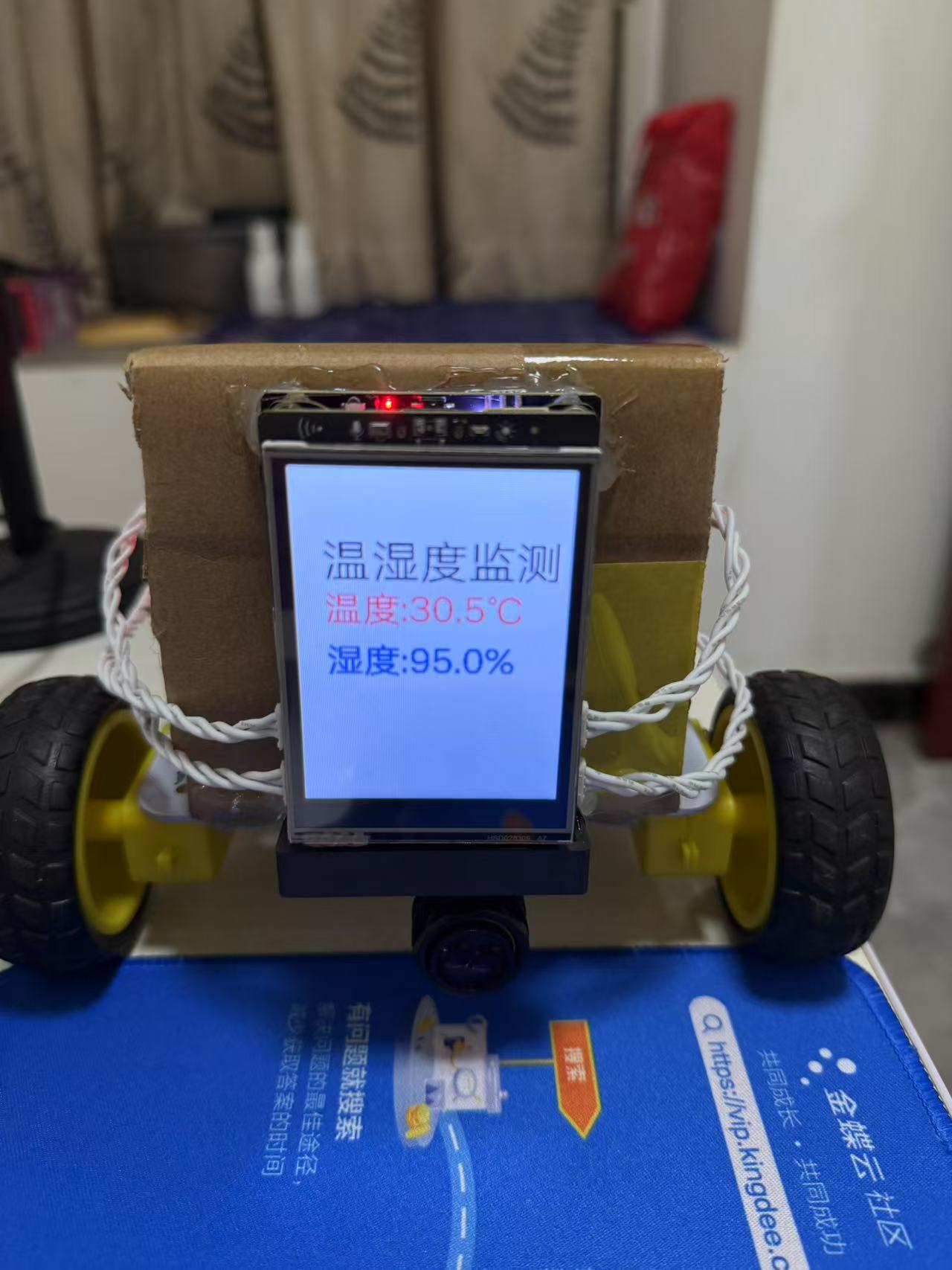

高温显示

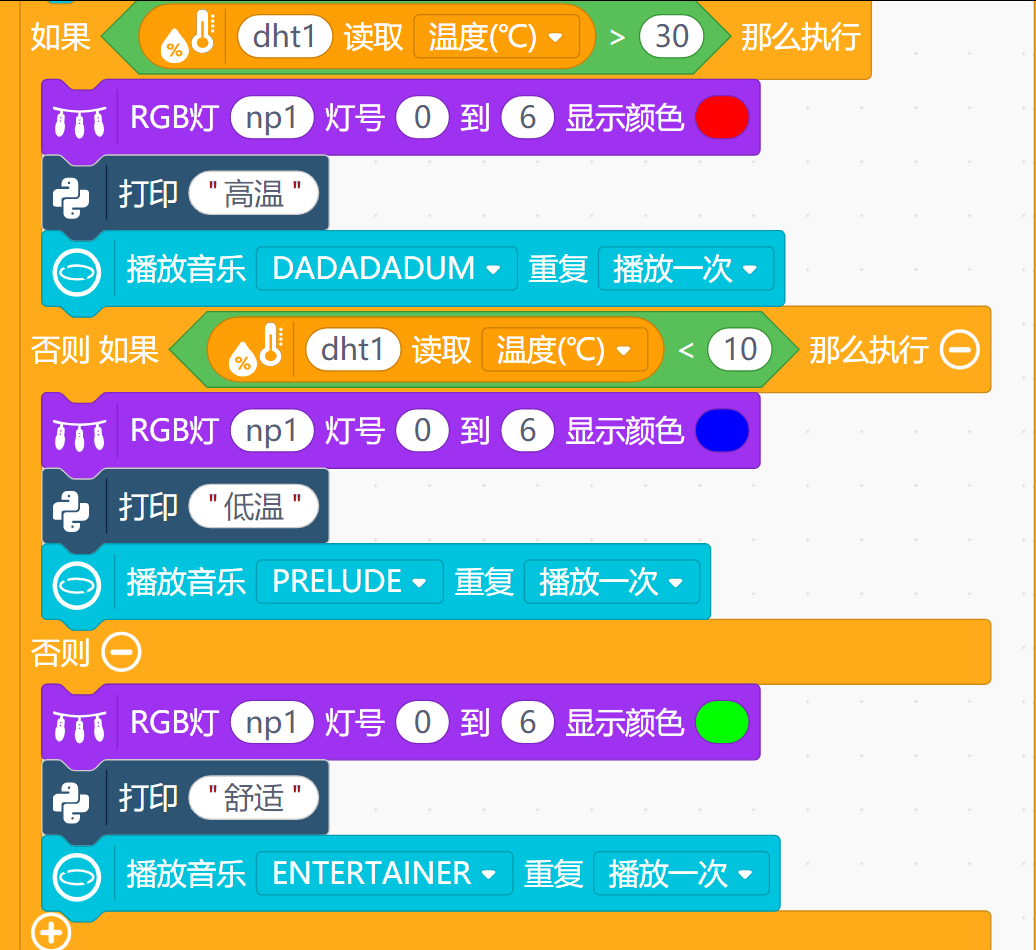

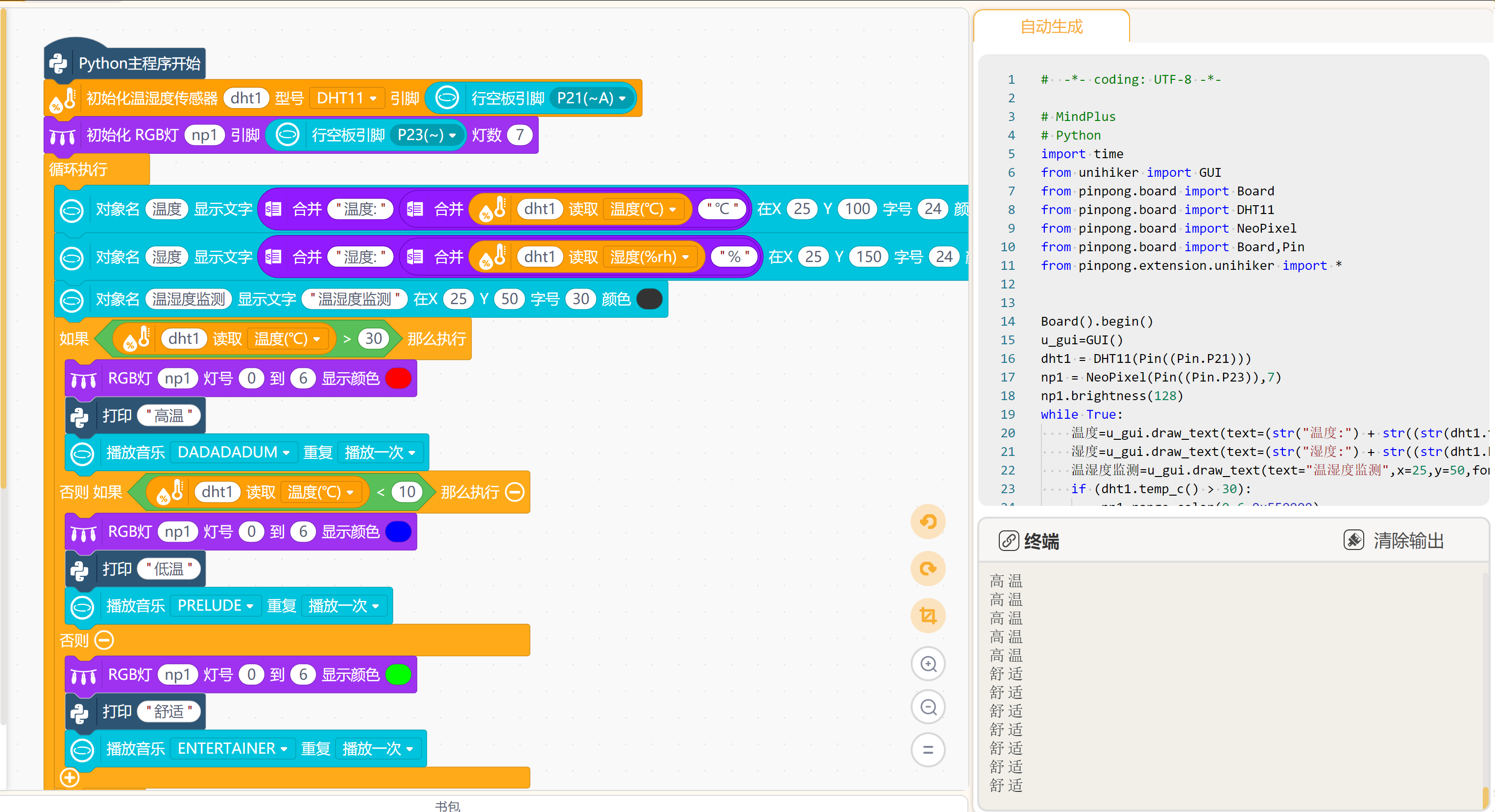

调试过程

扩展建议

1.可以添加更多传感器，如超声波传感器提高避障精度

2.增加无线控制功能，通过手机APP控制

3.添加摄像头实现视觉识别功能

4.记录环境数据并保存到文件或上传到云端
